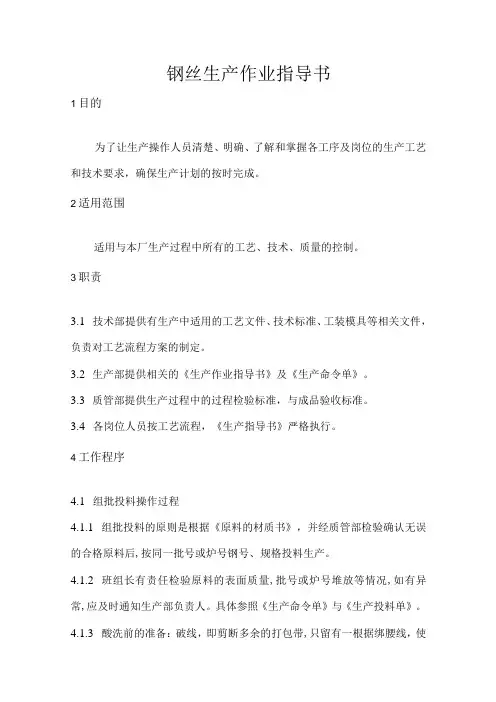

钢丝生产作业指导书1目的为了让生产操作人员清楚、明确、了解和掌握各工序及岗位的生产工艺和技术要求，确保生产计划的按时完成。
2适用范围适用与本厂生产过程中所有的工艺、技术、质量的控制。
3职责3.1技术部提供有生产中适用的工艺文件、技术标准、工装模具等相关文件，负责对工艺流程方案的制定。
3.2生产部提供相关的《生产作业指导书》及《生产命令单》。
3.3质管部提供生产过程中的过程检验标准，与成品验收标准。
3.4各岗位人员按工艺流程，《生产指导书》严格执行。
4工作程序4.1组批投料操作过程4.1.1组批投料的原则是根据《原料的材质书》，并经质管部检验确认无误的合格原料后,按同一批号或炉号钢号、规格投料生产。
4.1.2班组长有责任检验原料的表面质量,批号或炉号堆放等情况,如有异常,应及时通知生产部负责人。
具体参照《生产命令单》与《生产投料单》。
4.1.3酸洗前的准备：破线，即剪断多余的打包带,只留有一根据绑腰线，使盘条均匀散开,并在绑腰线上挂上标牌。
4.1.4酸洗一磷化一皂化。
具体参照《酸洗、磷化、皂化操作过程》。
4.1.5皂化后钢丝的堆放：班组长负责对皂化后钢丝的堆放，应分钢号、批号或炉号、规格堆放，避免混钢混炉。
4.1.6丝拉拔前的准备：班组长负责选择润滑剂、模具等拉丝用具。
在收线架上应先挂上同一批号，规格的标识。
4.1.7拉拔至稳定化处理时的半成品，应注意收线架上的标牌是否与钢丝批号或炉号、钢号相符。
4.1.8班组长对投料过程中所出现的问题，应做出及时处理，处理不了时立刻上报生产部负责人。
4.1.9质检员严格按照生产过程中的“三检一查”制度执行，不得随意折扣其检验次数。
并对生产过程中的半成品进行检验，再挂上相应的标识，注明有强度、延伸等数据。
不合格品参照《不合格品管理办法》。
4.1.10稳定化处理按同一批号或炉号、规格进行批量处一，处理前放线架上必须有原料厂家的标牌和质检员的检验标牌，方可投料。
4.2酸洗、磷化、皂化操作过程：工艺：酸洗一高压水冲洗一磷化一高压水冲洗一皂化一干燥4.2.1酸洗前的准备：班组长检验原料的批号或炉号、规格和表面质量等，如有异常情况，即使通知生产部负责人。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==拉丝机操作指导书篇一：拉丝机安全操作规程拉丝机安全操作规程一、上岗要求：1、操作人员必须在指定的设备进行生产性加工操作，严禁非本机人员上机操作或串位操作。
2、操作人员必须熟悉本设备的基本技术参数及性能指标。
3、操作人员必须忠于职守，认真负责，熟练掌握本设备的操作、维护及保养。
4、操作人员必须不断总结学习，求得本身素质不断提高。
二、安全操作：１、操作人员必须戴手套作业，以防工件烧伤手指和影响产品质量。
２、换三通时必须先关闭三通电热片上的电源。
３、确认三通位置无电后，再用扳手拧松螺栓。
４、拧开螺栓后，清理三通内的废料、滤网，清理干净。
5、确认清理干净以后，再把三通盖盖好，拧紧螺栓。
6、拧紧螺栓后，再接通电源进行生产。
7、开机前应认真检查设备，发现故障及时检修。
8、严禁开机后操作人员离开工作岗位。
9、拉丝机压力调整应适中，严禁超过红线，以免造成设备或人身事故。
10、设备在运行过程中出现异常现象，应立即关机、停电，以免故障扩大。
11、设备在检修时应关闭总电源，并示牌严禁操作，以免造成事故。
12、下班或设备长时待用时应关闭总电源，以确保设备安全。
13、工作区的地面应清洁无障碍物（机台1米内不得堆放材料）防止滑倒摔伤。
１4、拌料作业前应认真阅读配料比例，以免造成批量报废或浪费。
三、设备保修：设备每月要时行一次（停机4小时）彻底的保养及检修。
1、日保养：⑴、保持设备外部清洁卫生，检查供气管线及快速接头是否良好。
⑵、上下轴承座及升降丝杠润滑（黄油枪加油）。
⑶、排出空气过滤器中的积水。
2、周保养：⑴、除去日保养留下的油泥，按日保养要求进行润滑保养。
⑵、检查链条及其张紧（如张紧太松，请调至适中）。
英杰塑料制品有限公司的员工严格按照标准生产产品，确保达到产品工艺的要求，同时，本公司员工也严格按照此操作规定，安全操作拉丝机。
直进式拉丝机拉拔工艺及电机功率的计算作者：贾福旺凡俊锋来源：《城市建设理论研究》2014年第28期摘要以进线直径φ14mm、成品钢丝直径φ7mm，最大拉拔速度6m/s，进料钢丝抗拉强度1300MPa的预应力钢丝拉拔为例，介绍直进式拉丝机的拉拔工艺及电机功率的计算。
根据钢丝进出线直径计算出总压缩率。
依据线材拉拔特性及成品要求，初步设定平均压缩率，计算出拉丝机拉拔道次。
然后利用拉拔真伸长法计算出各道次压缩率，计算出各拉拔道次的钢丝直径，依据秒流量相等原则推导出各道次拉拔速度。
根据经验公式对各拉拔道次的钢丝强度和拉拔力进行计算，而后由拉拔力和拉拔速度计算出电机功率。
关键词拉丝机；拉拔工艺；功率计算；压缩率；真伸长值；拉拔力中图分类号：C35文献标识码： AAbstractLine diameter φ14mm, finished wire diameter φ7mm, the maximum drawing speed 6m / s, feed wire drawing 1300MPa tensile strength of prestressing steel for example, describes a straight wire drawing machine drawing process and electrical power calculations. According to the wire diameter of the inlet and outlet to calculate the total compression rate. Wire drawing based on the characteristics and requirements of the finished product, initially set the average compression ratio, calculated drawing machine drawing pass. Then use to calculate the compression ratio of each pass drawing really elongation method, calculated for each drawing pass the wire diameter, according to the principle of equal mass flow is derived for each pass drawing speed. According to the empirical formula is calculated for each pass wire drawing strength and pulling force, then the drawing force and drawing speed to calculate the motor power.Keywordsdrawing machine; drawing process; power calculation; compression ratio; true value of elongation; pulling force拉丝机对线材或棒材的预处理质量直接关系到标准件等金属制品生产企业的产品质量。
拉丝机安全操作规程范文第一章总则第一条为了保障工作人员的人身安全和设备的正常运行，规范拉丝机的安全操作，制定本规程。
第二条本规程适用于所有使用拉丝机进行生产加工的工作人员。
第三条拉丝机的安全操作是指在使用拉丝机进行生产加工时，工作人员应按照安全规定进行操作，防止人员伤害和设备事故。
第四条拉丝机的安全操作应当遵守下列原则：（一）安全第一，预防为主；（二）明确责任，分工负责；（三）依法操作，合理使用；（四）注意细节，细心操作；（五）及时整改，隐患消除；（六）经验总结，不断改进。
第二章安全管理第五条拉丝机的安全管理应当由设备管理人员负责，具体工作包括：（一）制定拉丝机的安全管理制度；（二）组织安全培训，提高员工的安全意识和操作技能；（三）定期检查拉丝机的安全状况，及时消除安全隐患；（四）落实安全防护措施，确保设备的正常运行；（五）组织安全应急演习，提高员工应对突发事故的能力。
第六条拉丝机使用单位应当制定拉丝机的安全管理制度，明确各个岗位的职责，建立安全操作流程，严格执行。
第七条拉丝机使用单位应当设立安全监督员，负责对拉丝机的安全操作进行监督和管理，及时发现问题并提出整改意见。
第八条拉丝机使用单位应当保障工作人员的安全培训，确保其具备必要的安全知识和技能。
第九条拉丝机使用单位应当建立安全档案，包括设备维修保养记录、事故隐患排查记录、安全培训记录等。
第三章安全操作第十条拉丝机的操作人员应当是具备相应的操作技能和经验的人员，经过专门的培训合格后方可上岗操作。
第十一条拉丝机操作人员应当熟悉拉丝机的工作原理和技术规范，严格按照操作规程进行操作。
第十二条拉丝机操作人员在操作过程中应当遵守以下安全要求：（一）佩戴好劳动防护用品，如安全帽、安全鞋等；（二）严禁擅自修改设备参数，超负荷操作；（三）设备故障时应当立即停机检修，切勿私自开启；（四）操作过程中应当注意观察设备运行情况，发现异常及时报告。
第十三条拉丝机操作人员禁止进行下列行为：（一）饮酒、吸烟等影响工作安全的行为；（二）疲劳驾驶，超时操作；（三）在设备运行时随意接触设备部件；（四）停机维修时未切断电源、排放压缩空气等操作。

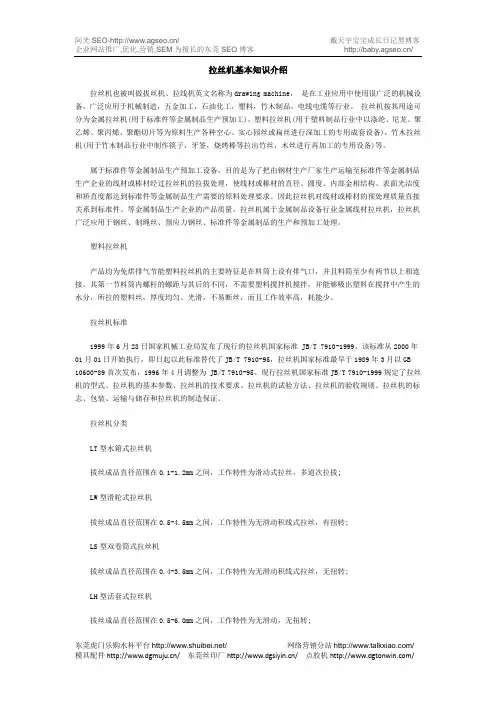

拉丝机基本知识介绍拉丝机也被叫做拔丝机、拉线机英文名称为drawing machine，是在工业应用中使用很广泛的机械设备，广泛应用于机械制造，五金加工，石油化工，塑料，竹木制品，电线电缆等行业。
拉丝机按其用途可分为金属拉丝机(用于标准件等金属制品生产预加工)，塑料拉丝机(用于塑料制品行业中以涤纶、尼龙、聚乙烯、聚丙烯、聚酯切片等为原料生产各种空心、实心园丝或扁丝进行深加工的专用成套设备)，竹木拉丝机(用于竹木制品行业中制作筷子，牙签，烧烤棒等拉出竹丝，木丝进行再加工的专用设备)等。
属于标准件等金属制品生产预加工设备，目的是为了把由钢材生产厂家生产运输至标准件等金属制品生产企业的线材或棒材经过拉丝机的拉拔处理，使线材或棒材的直径、圆度、内部金相结构、表面光洁度和矫直度都达到标准件等金属制品生产需要的原料处理要求。
因此拉丝机对线材或棒材的预处理质量直接关系到标准件、等金属制品生产企业的产品质量。
拉丝机属于金属制品设备行业金属线材拉丝机，拉丝机广泛应用于钢丝、制绳丝、预应力钢丝、标准件等金属制品的生产和预加工处理。
塑料拉丝机产品均为免烘排气节能塑料拉丝机的主要特征是在料筒上设有排气口，并且料筒至少有两节以上相连接。
其第一节料筒内螺杆的螺距与其后的不同，不需要塑料搅拌机搅拌，并能够吸出塑料在搅拌中产生的水分，所拉的塑料丝，厚度均匀、光滑，不易断丝，而且工作效率高，耗能少。
拉丝机标准1999年6月28日国家机械工业局发布了现行的拉丝机国家标准 JB/T 7910-1999，该标准从2000年01月01日开始执行，即日起以此标准替代了JB/T 7910-95，拉丝机国家标准最早于1989年3月以GB 10600-89首次发布，1996年4月调整为 JB/T 7910-95。
现行拉丝机国家标准JB/T 7910-1999规定了拉丝机的型式、拉丝机的基本参数、拉丝机的技术要求、拉丝机的试验方法、拉丝机的验收规则、拉丝机的标志、包装、运输与储存和拉丝机的制造保证。

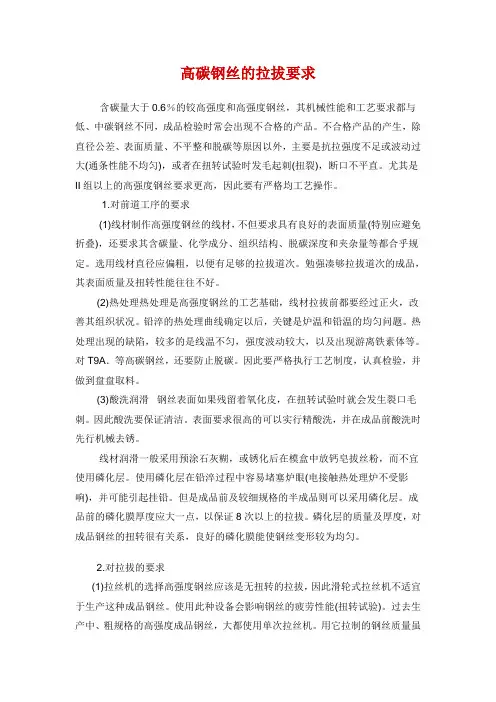

高碳钢丝的拉拔要求含碳量大于0.6％的铰高强度和高强度钢丝，其机械性能和工艺要求都与低、中碳钢丝不同，成品检验时常会出现不合格的产品。
不合格产品的产生，除直径公差、表面质量、不平整和脱碳等原因以外，主要是抗拉强度不足或波动过大(通条性能不均匀)，或者在扭转试验时发毛起刺(扭裂)，断口不平直。
尤其是II组以上的高强度钢丝要求更高，因此要有严格均工艺操作。
1.对前道工序的要求(1)线材制作高强度钢丝的线材，不但要求具有良好的表面质量(特别应避免折叠)，还要求其含碳量、化学成分、组织结构、脱碳深度和夹杂量等都合乎规定。
选用线材直径应偏粗，以便有足够的拉拔道次。
勉强凑够拉拔道次的成品，其表面质量及扭转性能往往不好。
(2)热处理热处理是高强度钢丝的工艺基础，线材拉拔前都要经过正火，改善其组织状况。
铅淬的热处理曲线确定以后，关键是炉温和铅温的均匀问题。
热处理出现的缺陷，较多的是线温不匀，强度波动较大，以及出现游离铁素体等。
对T9A．等高碳钢丝，还要防止脱碳。
因此要严格执行工艺制度，认真检验，并做到盘盘取料。
(3)酸洗润滑钢丝表面如果残留着氧化皮，在扭转试验时就会发生裂口毛刺。
因此酸洗要保证清洁。
表面要求很高的可以实行精酸洗，并在成品前酸洗时先行机械去锈。
线材润滑一般采用预涂石灰糊，或锈化后在模盒中放钙皂拔丝粉，而不宜使用磷化层。
使用磷化层在铅淬过程中容易堵塞炉眼(电接触热处理炉不受影响)，并可能引起挂铅。
但是成品前及较细规格的半成品则可以采用磷化层。
成品前的磷化膜厚度应大一点，以保证8次以上的拉拔。
磷化层的质量及厚度，对成品钢丝的扭转很有关系，良好的磷化膜能使钢丝变形较为均匀。
2.对拉拔的要求(1)拉丝机的选择高强度钢丝应该是无扭转的拉拔，因此滑轮式拉丝机不适宜于生产这种成品钢丝。
使用此种设备会影响钢丝的疲劳性能(扭转试验)。
过去生产中、粗规格的高强度成品钢丝，大都使用单次拉丝机。
用它拉制的钢丝质量虽好，但产量低，劳动强度亦大。
拉丝机工作原理摘要：本文介绍了拉丝机的工作原理。
拉丝机是一种重要的金属加工设备，用于将金属材料拉伸成细长的线材。
本文将详细介绍拉丝机的构造和工作原理，包括拉丝机的主要部件、工作过程以及拉伸过程中发生的力学变化。
同时，本文还介绍了拉丝机在金属加工领域中的应用和发展前景。
希望本文能让读者对拉丝机有一个基本的了解。
引言：拉丝机是一种广泛应用于金属加工领域的设备，它用于将金属材料拉伸成平滑、细长的线材。
拉丝机的工作原理涉及到材料力学的知识，通过一系列步骤，将金属材料逐渐加工成目标尺寸的线材。
本文将详细介绍拉丝机的工作原理，以便读者更好地理解该设备的应用和作用。
一、拉丝机的构造拉丝机主要由以下几个部件组成：1. 张力装置：用于给金属材料提供拉力，保持线材在整个拉丝过程中的一致张力。
2. 弯曲机构：将原始金属材料引导到拉丝机的拉伸区域，并使其在拉伸过程中保持正确的角度。
3. 温控系统：调节金属材料的温度，确保在拉丝过程中材料的热变形性能。
4. 传动系统：提供拉丝机的动力，使其能够完成拉伸工作。
5. 控制系统：监测和控制拉丝机的各项参数，如张力、速度和温度等。
二、拉丝机的工作原理拉丝机的工作原理主要分为以下几个步骤：1. 引导：将需要加工的金属材料通过导引系统引导到拉丝机的拉伸区域。
2. 切割：将金属材料切割成适当的长度，以便进入拉丝机的拉伸区域。
3. 弯弧：将切割后的金属材料通过弯曲机构形成弯弧，使其能够进入拉丝机的拉伸区域。
4. 引长：通过拉丝机的有限速度，逐渐拉伸金属材料，使其逐渐变细并延长。
5. 收线：将拉伸的线材通过收线装置收集起来，并进行质量检测。
6. 换线：通过更换线材，继续进行下一轮的拉丝过程。
三、拉伸过程中的力学变化在拉丝机的拉伸过程中，金属材料经历了以下力学变化：1. 应力变化：拉伸过程中，金属材料的截面积逐渐减小，从而增大了应力。
2. 永久变形：拉伸过程中，金属材料会发生塑性变形，形成细长的线材。
第四章 钢丝的拉拔钢帘线的单丝，从Ф5.5mm 的盘条经过干式的粗拉、中拉和湿式的细拉，一直拉到ФO.15～ФO.38mm ，所以钢丝的拉拔是钢帘线生产最基本的工艺。
自1880年制成了“纵列式拉丝机”实现了拉丝生产连续化，到本世纪20年代发明了硬质合金拉丝模以及润滑剂的改善，拉拔工艺日趋成熟，实现了稳定的连续化拉丝生产。
近一、二十年，国内外拉丝技术又有很大发展。
出线速度已高达25M ／s 和30M ／s 。
随着微机技术的普及应用，拉丝机的自动化水平大为提高，例如KOCH 公司的直线式拉丝机配备的电脑专家系统中，可储存100套拉丝工艺参数，随时可以调用，实现了监控，故障诊断，在线调整一体化。
由于线材的质量和性能不断提高，可将Ф5.5线材一次拉拔为Ф1.3mm 的半成品钢丝，总压缩率达94.41％，并可减少一次热处理。
另外在拉丝模和润滑剂方面也相应地有了很大发展。
第一节 钢丝拉拔基本原理钢丝拉拔理论是金属压力加工原理的一部分，拉拔的目的是将粗截面的线材通过模孔拉制成所需形状和尺寸的钢丝，同时要满足标准规定的性能和质量的要求，尤其是力学性能的要求。
众所周知，金属所以能够进行拉拔是因为各种金属都具有不同程度的塑性。
所谓塑性即金属在外力作用下，产生永久变形而不破裂的能力。
由于金属的组织和化学成分的不同，金属能够承受的拉拔变形程度也不尽相同。
拉拔理论研究不同组织和成分的金属，在拉拔中产生变形和应力分布的特点，拉拔过程中不均匀变形产生的原因和残余应力造成的后果，拉拔后金属组织和性能的变化规律，拉拔力和抗拔功率的计算方法并分析其影响因素，从而利用金属塑性，正确拟定拉拔工艺，合理使用拉丝设备，改革旧的工 艺制度，提高产品质量，降低成本，提高生产率。
限于篇幅，本章只能对上述有关内容作一些简单的阐述。
应力一、金属的塑性变形 σ1.金属的变形和断裂金属在外力作用下，随着应力的增加，可先后发生弹性变形、塑性变形，直至断裂。
