【CN109848585A】一种激光切管机及其切管方法【专利】

激光切管机教程激光切管机是一种高效的工业加工设备，广泛应用于金属加工、管道加工等领域。

本教程将介绍激光切管机的基本原理、操作方法和注意事项，帮助读者更好地了解和使用这一设备。

一、激光切管机的工作原理激光切管机通过将激光束聚焦到工件表面，使工件受热并迅速气化，从而实现对工件的切割。

其工作原理主要包括以下几个步骤：1.激光发射：激光源发出高能量密度的激光束。

2.激光聚焦：激光束通过光学系统聚焦到工件表面。

3.工件加热：激光束在工件表面聚焦形成高温区域，使工件局部加热。

4.气化切割：加热后的工件材料气化并形成气流，将材料蒸发并除去，完成切割过程。

二、激光切管机的操作方法1. 设备准备在操作激光切管机之前，需要进行以下准备工作：•检查设备是否正常运行。

•准备好需要加工的管材。

•调整激光切管机的参数，如激光功率、光斑大小等。

2. 切割操作接下来是具体的切割操作步骤：1.将管材放置在激光切管机工作台上，并固定好。

2.打开激光切管机电源，启动设备。

3.设置好切割路径和参数。

4.启动激光切割，观察切割过程并确保切割质量。

5.完成切割后，关闭设备，清理加工区域。

三、激光切管机的注意事项在操作激光切管机时，需要注意以下事项：1.穿戴好个人防护装备，避免直接暴露于激光束下。

2.确保操作人员具有相关的技能和经验，避免操作失误。

3.定期检查设备，保持设备的良好状态。

4.注意处理切割后的废料，避免产生危险。

5.切勿在设备运行时随意更改参数，以免影响切割效果。

通过本教程，读者可以初步了解激光切管机的工作原理和操作方法，希望对大家有所帮助。

如果您有更多关于激光切管机的疑问或需求，可随时咨询专业人士。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011440461.2(22)申请日 2020.12.10(71)申请人 济南鼎点数控设备有限公司地址 251400 山东省济南市济阳县崔寨街道青宁工业园55号(72)发明人 于银　(74)专利代理机构 济南知来知识产权代理事务所(普通合伙) 37276代理人 崔静(51)Int.Cl.B23K 26/38(2014.01)B23K 26/70(2014.01)B23K 26/02(2014.01)(54)发明名称一种激光切管机(57)摘要本发明涉及激光切管机技术领域，具体涉及一种激光切管机，包括装置本体，所述装置本体的工作空间内壁一侧固定有推动压板，所述工作空间内壁顶部固定有激光切割部，所述工作空间内壁底部固定有固定板，所述固定板靠近所述推动压板的一侧设置有固定块，所述固定块的设置有卡盘，所述装置本体的一侧开设有冷却油放置槽，所述冷却槽放置槽的竖截面为L形，所述放置本体的一侧开设有第一通孔，所述第一通孔与所述冷却油放置槽内部相连通。

本发明具有可以实现边切割边收集的目的，且可分开不同材质的小段管，避免出现不同材质小段管相互掺杂的现象发生的效果。

权利要求书1页 说明书4页 附图2页CN 112548365 A 2021.03.26C N 112548365A1.一种激光切管机，包括装置本体（1），所述装置本体（1）的工作空间内壁一侧固定有推动压板（2），所述工作空间内壁顶部固定有激光切割部（11），所述工作空间内壁底部固定有固定板（12），所述固定板（12）靠近所述推动压板（2）的一侧设置有固定块（13），所述固定块（13）的设置有卡盘（131），其特征在于：所述装置本体（1）的一侧开设有冷却油放置槽（3），所述冷却槽放置槽（3）的竖截面为L形，所述放置本体（1）的一侧开设有第一通孔（31），所述第一通孔（31）与所述冷却油放置槽（3）内部相连通；所述冷却油放置槽（3）与所述第一通孔（31）内部共同放置有通管（5），所述通管（5）包括喇叭通管（51）、V形管（52）及直通管（53），所述直通管（53）位于所述第一通孔（31）内部，所述V形管（52）位于所述冷却油放置槽（3）内部，所述V形管（52）的一端与所述直通管（53）相连接；所述喇叭通管（51）中开口较大的一端正对着所述激光切割部（11），所述喇叭通管（51）的另一端与所述V形管（52）的一端相连接。

专利名称：一种激光切管机
专利类型：实用新型专利
发明人：唐虎
申请号：CN201921792417.0申请日：20191023
公开号：CN210649085U
公开日：
20200602
专利内容由知识产权出版社提供
摘要：一种激光切管机，包括机架、切割头、钢管送料装置、钢管旋转夹紧装置和管材定长切断除渣装置。

所述的钢管送料装置和管材定长切断除渣装置分别设置在钢管旋转夹紧装置的两侧，所述的切割头设置在钢管旋转夹紧装置和管材定长切断除渣装置之间，所述的切割头、钢管送料装置、钢管旋转夹紧装置和管材定长切断除渣装置均固定在机架上；本实用新型通过各个装置之间的联动配合，从而保证切管机在切割钢管时，切割产生的熔渣粉尘可以通过除渣管清除，避免黏住钢管内壁而导致品质降低，与现有技术相比，切管机整体结构较为简单，不需要使用其余的除尘除渣设备对钢管进行二次加工，减小了工作强度，提高了成品质量。

申请人：广东博特激光科技有限公司
地址：515000 广东省汕头市汕汾路华泰工业园B南座一楼
国籍：CN
代理机构：汕头市华乾知识产权代理有限公司
代理人：周郑奇
更多信息请下载全文后查看。

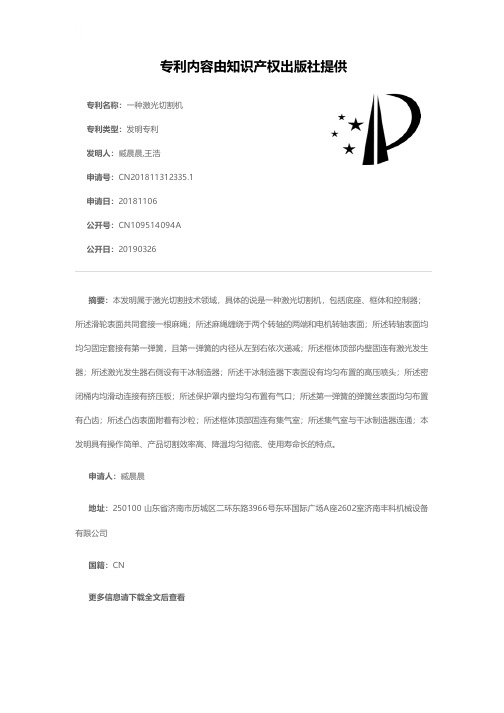

专利名称：一种激光切割机专利类型：发明专利
发明人：臧晨晨,王浩
申请号：CN201811312335.1申请日：20181106
公开号：CN109514094A
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本发明属于激光切割技术领域，具体的说是一种激光切割机，包括底座、框体和控制器；所述滑轮表面共同套接一根麻绳；所述麻绳缠绕于两个转轴的两端和电机转轴表面；所述转轴表面均均匀固定套接有第一弹簧，且第一弹簧的内径从左到右依次递减；所述框体顶部内壁固连有激光发生器；所述激光发生器右侧设有干冰制造器；所述干冰制造器下表面设有均匀布置的高压喷头；所述密闭桶内均滑动连接有挤压板；所述保护罩内壁均匀布置有气口；所述第一弹簧的弹簧丝表面均匀布置有凸齿；所述凸齿表面附着有沙粒；所述框体顶部固连有集气室；所述集气室与干冰制造器连通；本发明具有操作简单、产品切割效率高、降温均匀彻底、使用寿命长的特点。

申请人：臧晨晨
地址：250100 山东省济南市历城区二环东路3966号东环国际广场A座2602室济南丰科机械设备有限公司
国籍：CN
更多信息请下载全文后查看。

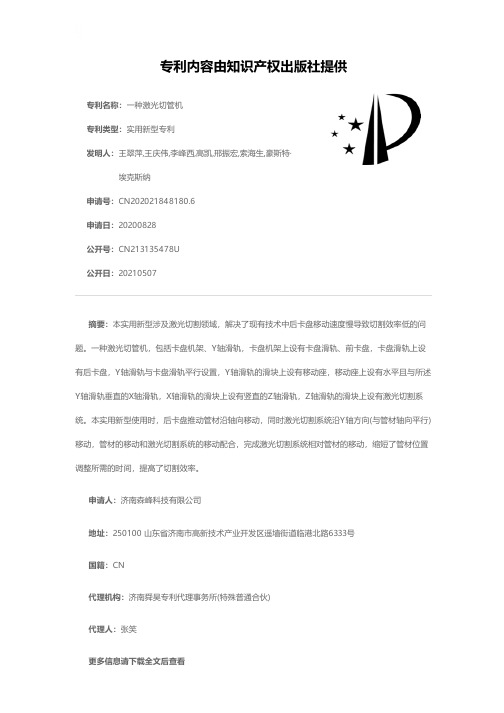

专利名称：一种激光切管机
专利类型：实用新型专利
发明人：王翠萍,王庆伟,李峰西,高凯,邢振宏,索海生,豪斯特·埃克斯纳
申请号：CN202021848180.6
申请日：20200828
公开号：CN213135478U
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本实用新型涉及激光切割领域，解决了现有技术中后卡盘移动速度慢导致切割效率低的问题。

一种激光切管机，包括卡盘机架、Y轴滑轨，卡盘机架上设有卡盘滑轨、前卡盘，卡盘滑轨上设有后卡盘，Y轴滑轨与卡盘滑轨平行设置，Y轴滑轨的滑块上设有移动座，移动座上设有水平且与所述Y轴滑轨垂直的X轴滑轨，X轴滑轨的滑块上设有竖直的Z轴滑轨，Z轴滑轨的滑块上设有激光切割系统。

本实用新型使用时，后卡盘推动管材沿轴向移动，同时激光切割系统沿Y轴方向(与管材轴向平行)移动，管材的移动和激光切割系统的移动配合，完成激光切割系统相对管材的移动，缩短了管材位置调整所需的时间，提高了切割效率。

申请人：济南森峰科技有限公司
地址：250100 山东省济南市高新技术产业开发区遥墙街道临港北路6333号
国籍：CN
代理机构：济南舜昊专利代理事务所(特殊普通合伙)
代理人：张笑
更多信息请下载全文后查看。

专利名称：一种激光切管机
专利类型：实用新型专利
发明人：石磊,范纪华,江新,李笑荣申请号：CN202021760143.X 申请日：20200821
公开号：CN212823456U
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种激光切管机，包括工作台，所述工作台的顶端开设有放置槽，所述放置槽内的两端对称设有夹持机构，两个所述夹持机构均包括有设置在放置槽内底板上的支撑柱，两个所述支撑柱的顶端均连接有第一固定夹，两个所述支撑柱之间设有第一调节机构，所述第一调节机构包括有第一齿轮和第二齿轮。

本实用新型通过启动第一驱动电机工作，使得第一驱动电机驱动第二齿轮和主动轮转动，主动轮带动从动轮转动，从动轮带动第一齿轮转动，两个第一齿轮和第二齿轮通过齿条板带动延伸板移动，每个延伸板通过支撑柱带动第二固定夹移动调节，从而可以适用于不同外径大小的管材进行固定，提高了加工精度，适用性较强。

申请人：张家港市明华机械制造有限公司
地址：215628 江苏省苏州市张家港市南丰镇海新路
国籍：CN
代理机构：合肥华利知识产权代理事务所(普通合伙)
代理人：蒋玉娇
更多信息请下载全文后查看。
