流体动力学基本方程
“流体动力学基本方程”是将质量、动量和能量守恒定律用于流体运动所得到的联系流体速度、压力、密度和温度等物理量的关系式。
对于系统和控制体都可以建立流体动力学基本方程。
系统是确定不变的物质的组合；而控制体是相对于某一坐标系固定不变的空间体积，它的边界面称为控制面。
流体动力学中讨论的基本方程多数是对控制体建立的。
主要有连续方程、动量方程、动量矩方程和能量方程。

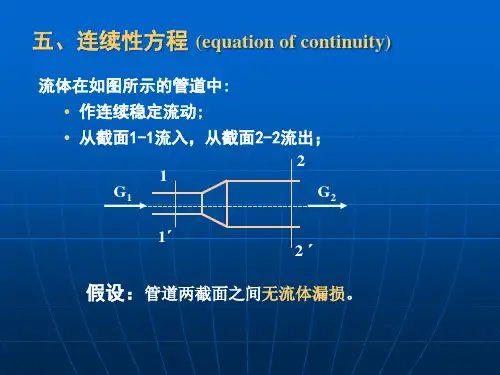

1、连续方程：ρ1v1A1=ρ2v2A2，式中ρ1、v1、ρ
2、v2分别为A1和A2截面上的流体平均密度和速度。
2、动量方程：单位时间内，流入控制体的动量与作用于控制面和控制体上的外力之和，等于控制体内动量的增加。
3、动量矩方程：单位时间内，流入控制体的动量与作用于控制体和控制面上的外力对某一参考点的动量矩之和，等于控制体内对同一点的动量矩的增加。
4、能量方程：单位时间内，流入控制体的各种能量与外力所作的功之和，等于控制体内能量的增加。

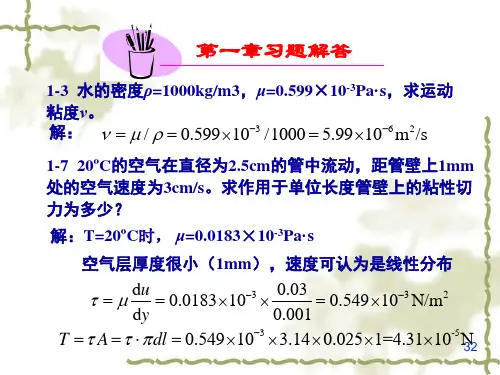

中南大学流体力学课后答案第1章 绪论1.1 解：339005.08.94410m kg m kg gV G V m =⨯===ρ 1.2 解：3132-⎪⎭⎫ ⎝⎛=h y h u dy du m 当25.0=h y 时，此处的流速梯度为h uh u dy du m m0583.1413231=⎪⎭⎫⎝⎛=-当50.0=h y 时，此处的流速梯度为huhu dy du m m8399.0213231=⎪⎭⎫ ⎝⎛=-1.3 解：N N A dy du A T 1842.08.0001.0115.1=⨯⨯⨯===μτ 1.4 解：充入内外筒间隙中的实验液体，在外筒的带动下做圆周运动。
因间隙很小，速度可视为近似直线分布，不计内筒端面的影响，内桶剪切应力由牛顿内摩擦定律推得：δδωμδμμτ)(0+===r u dy du 作用于内筒的扭矩：h r r Ar M 22)(πδδωμτ+==()()s Pa s Pa hr r M ⋅=⋅+⨯⨯⨯⨯⨯=+=3219.4003.02.04.02.060102003.09.4222πδπωδμ1.5 解：体积压缩系数：dpV dV -=κmlPa ml N m VdpdV 8905.1)1011020(2001075.456210-=⨯-⨯⨯⨯⨯-=-=-κ（负号表示体积减少） 手轮转数：122.0418905.1422≈⨯⋅==πδπd dV n 1.6 解：νρμ=1()()νρρνμ035.1%101%1512=-+= 035.112=μμ，即2μ比1μ增加了3.5％。
1.7 解：测压管内液面超高：mm d h O H 98.28.292==mm dh Hg05.15.10-=-=当测压管内液面标高为5.437m 时，若箱内盛水，水箱液面高程为：m m m 34402.5100098.2347.5=-若箱内盛水银，水箱液面高程为：m m m 34805.5)100005.1(347.5=-- 1.8 解：当液体静止时，它所受到的单位质量力：{}}{g f f f f z y x -==,0,0,,。

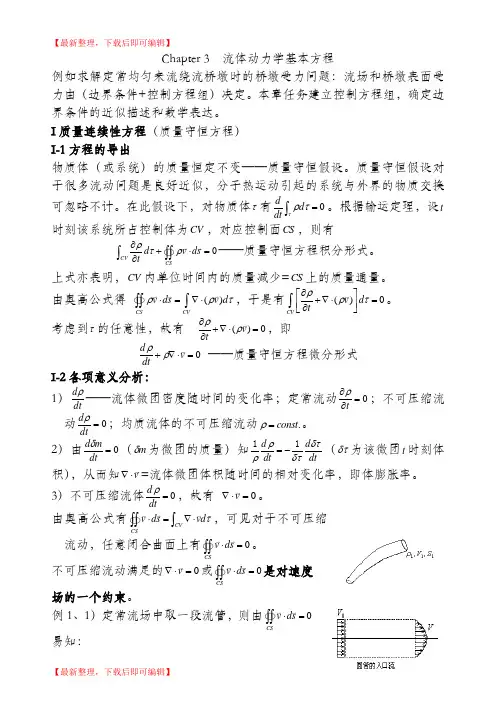

Chapter 3 流体运动的基本方程组本章任务：建立控制流动的基本方程组，确定边界条件。
§3.1系统和控制体系统（sys ）指给定流体质点组成的流体团，相当于质点或刚体力学中的研究对象——物体；系统在流动过程中可以不断改变自己的位置和形状，但维持其连续性，始终由固定的那些流体质点组成。
系统与外界可以有力的相互作用，可以有动量和能量交换，但是没有物质交换。
控制体（CV ）指流动空间内的一个给定空间区域（子空间），其边界面称为控制面（CS ）。
控制体一旦选定，其大小、形状和位置都是确定的，有流体不断出入。
物质体元即流体微团。
物质面元可以看成由连续分布的流体质点（看成是没有体积的几何点）构成的面元，物质面元在流动过程中可以变形，但始终由这些流体质点组成。
物质线元可以看成连续分布的流体质点（看成是没有体积的几何点）构成的线元，或者说是连续分布的流体质点的连线线元，物质线元在流动过程中可以变形，但始终由这些流体质点组成。
时间线就是物质线。
（三者如同面团、薄饼和面条） §3.2雷诺输运定理设(),f r t 代表流动的某物理量场（可以是密度场、温度场、动量密度分量场、能量密度场等），t 时刻某流体团（即系统）占据空间τ，取该空间为控制体。
t 时刻该流体团的总f 为()(),I t f r t d ττ=⎰。
（3-1）此I 也是t 时刻控制体内的总f 。
设t t δ+时刻（0t δ→）该系统运动到如图所示位置，占据空间τ'，此时系统的总f 为()(),I t t f r t t d τδδτ'+=+⎰。
（3-2）该系统总f 的随体导数()()()0lim t I t t I t DI t Dt tδδδ→+-=。
（3-3）将空间II τ分为与空间I τ重合的部分2τ和其余部分1τ，空间I τ去除2τ后剩余部分记为3τ，于是13ττττ'=+-，（3-4）进而()()()()13I t t I t t I t t I t t τττδδδδ+=+++-+，（3-5）可得()()()()()130lim t I t t I t t I t t I t DI t Dt tττττδδδδδ→+++-+-=()()()()31000lim lim lim t t t I t t I t t I t t I t t t tττττδδδδδδδδδ→→→+++-=+-， （3-6）其中第一项()()()0limt I t t I t I t t t ττδδδ→+-∂=∂。
《流体力学》习题与答案周立强中南大学机电工程学院液压研究所第1章 流体力学的基本概念1-1. 是非题(正确的打“√”，错误的打“⨯”)1. 理想流体就是不考虑粘滞性的、实际不存在的，理想化的流体。
（ √）2. 在连续介质假设的条件下，液体中各种物理量的变化是连续的。
（ √ ）3. 粘滞性是引起流体运动能量损失的根本原因。
（ √ ）4. 牛顿内摩擦定律适用于所有的流体。
（ ⨯ ）5. 牛顿内摩擦定律只适用于管道中的层流。
（ ⨯ ）6. 有旋运动就是流体作圆周运动。
（ ⨯ ）7. 温度升高时，空气的粘度减小。
（ ⨯ ）8. 流体力学中用欧拉法研究每个质点的轨迹。
（ ⨯ ） 9. 平衡流体不能抵抗剪切力。
（ √ ） 10. 静止流体不显示粘性。
（ √ ） 11. 速度梯度实质上是流体的粘性。
（ √ ）12. 流体运动的速度梯度是剪切变形角速度。
（ √ ） 13. 恒定流一定是均匀流，层流也一定是均匀流。
（ ⨯ ）14. 牛顿内摩擦定律中，粘度系数m 和v 均与压力和温度有关。
（ ⨯ ） 15. 迹线与流线分别是Lagrange 和Euler 几何描述；它们是对同一事物的不同说法；因此迹线就是流线，流线就是迹线。
（ ⨯ ）16. 如果流体的线变形速度θ=θx +θy +θz =0,则流体为不可压缩流体。
（ √ ） 17. 如果流体的角变形速度ω=ωx +ωy +ωz =0,则流体为无旋流动。
（ √ ） 18. 流体的表面力不仅与作用的表面积的外力有关，而且还与作用面积的大小、体积和密度有关。
（ ⨯ ）19. 对于平衡流体，其表面力就是压强。
（ √ ）20. 边界层就是流体的自由表明和容器壁的接触面。
（ ⨯ ）1-2已知作用在单位质量物体上的体积力分布为：x y z f axf b f cz ⎧=⎪=⎨⎪=⎩，物体的密度2lx ry nz ρπ=++，坐标量度单位为m ；其中，0a =，0.1b N kg =，()0.5c N kg m =⋅；52.0l kg m =，0r =，41.0n kg m =。
《传递过程原理》习题（部分）解答2014-12-19第一篇 动量传递与物料输送3、流体动力学基本方程P67. 1-3-12. 测量流速的pitot tube 如附图所示，设被测流体密度为ρ，测压管内液体的密度为ρ1，测压管中液面高度差为h 。
证明所测管中的流速为：v =√2gh(ρ1ρ−1)解：设点1和2的压强分别为P 1和P 2，则P 1+ρgh= P 2+ρ1gh ，即P 1- P 2=（ρ1-ρ）gh ①在点1和点2所在的与流体运动方向垂直的两个面1-1面和2-2面之间列Bernoulli equation:P 1ρ=P 2ρ+v 22, 即 P 1−P 2ρ=v 22 ② ( for turbulent flow)将式①代入式②并整理得：v =√2gh(ρ1ρ−1)1-3-15. 用离心泵把20℃的水从贮槽送至水洗塔顶部，槽内水位维持恒定。
各部分相对位置如附图所示。
管路直径均为φ76×2.5mm，在操作条件下，泵入口处真空表读数为24.66×103Pa；水流经吸入管和排出管（不包括喷头）的能量损失分别按∑h f,1=2υ2和∑h f,2=10υ2计，由于管径不变，故式中υ为吸入管和排出管的流速（m/s）。
排水管与喷头连接处的压力为9.807×104Pa（表压）。
试求泵的有效功率。
解：查表得，20℃时水的密度为998.2kg/m3；设贮槽液面为1-1面，泵入口处所在的与流体运动方向垂直的面为2-2面，排水管与喷头连接处的内侧面为3-3面，以贮槽液面为水平基准面，则(1) 在1-1面和2-2面之间列Bernoulli方程，有0=1.5g+−P真空ρ+v22+2v2( for turbulent flow)将已知数据带入：0=1.5×9.81-24660/998.2+2.5υ2得到υ2=3.996 （即υ=2 m/s）(2) 在1-1面和3-3面之间列Bernoulli方程：即W e=14g+Pρ+v22+∑ℎf,1+∑ℎf,2( for turbulent flow)代入已知数据得：W e=14×9.81+98070/998.2+12.5×3.996=285.54 J/kg(3) 根据泵的有效功率N e=ρQ v W e=ρ×υA×W e=998.2×2×(3.14×0.0712/4) ×285.54=2255.80 J/sRe=duρ/μ=0.071×2×998.2/(100.42×10-5)=1.41×105湍流假设成立！1-3-16. 用压缩空气将密度为1100kg/m3的腐蚀性液体自低位槽送到高位槽，设两槽的液面维持恒定。
