二次雷达原理
雷达是一种利用电磁波进行探测和测距的设备。
二次雷达是通过接收被测物体反射回来的电磁波来获取目标信息的一种雷达系统。
二次雷达的工作原理是利用电磁波在空间中的传播特性。
当发射机发射出一束电磁波时，它会遇到被测物体并被反射回来。
接收机接收到反射回来的电磁波并进行处理，就可以得到被测物体的相关信息。
二次雷达主要依靠电磁波与被测物体的相互作用来获取目标信息。
当电磁波遇到被测物体时，一部分电磁波会被吸收、散射或者传播。
被吸收的电磁波会转化为被测物体的能量，而被散射的电磁波则会沿不同的方向重新传播。
通过测量被散射电磁波的特性，可以得到被测物体的一些特征信息，比如目标的位置、形状和反射系数等。
在二次雷达系统中，发射机和接收机是分开的，它们通过天线进行信号的传输和接收。
发射机产生一束高频电磁波并通过天线辐射出去，而接收机则用另一个天线接收反射回来的电磁波。
接收机会对接收到的信号进行放大、滤波和解调等处理，从而得到目标的信息。
总的来说，二次雷达是一种利用电磁波与目标物体相互作用来进行探测和测距的系统。
通过测量被测物体反射回来的电磁波的特性，可以获取目标的相关信息。
这种技术在军事、气象、航空等领域有着广泛的应用。
二次雷达工作原理课件(一)
二次雷达工作原理课件
教学内容
•二次雷达的定义和基本原理
•二次雷达的组成部分
•二次雷达的工作过程
•二次雷达的应用领域
教学准备
•二次雷达的示意图或实物模型
•讲义或PPT
•实验设备（如果需要进行实验演示）
教学目标
•了解二次雷达的定义和基本原理
•理解二次雷达的组成部分及其功能
•掌握二次雷达的工作过程
•了解二次雷达在实际应用中的领域
设计说明
本课件以简洁清晰的方式介绍二次雷达的工作原理，通过图示和文字说明，使学生能够轻松理解和掌握相关知识。
教学过程
1.介绍二次雷达的定义和基本原理
–阐述雷达的定义和作用
–解释二次雷达的基本原理，即利用回波信号进行目标检测和跟踪
2.分析二次雷达的组成部分及其功能
–列举二次雷达的主要组成部分，如发射器、接收器、信号处理器等
–详细介绍每个组成部分的功能和作用
3.说明二次雷达的工作过程
–用图示展示二次雷达的工作流程，包括发射、接收、信号处理等步骤
–解释每个步骤的具体操作和原理
4.探讨二次雷达的应用领域
–引导学生思考并讨论二次雷达的实际应用领域，如航空、交通、气象等
–列举并解释二次雷达在不同领域中的具体应用案例
课后反思
本课件通过简明扼要的方式介绍了二次雷达的工作原理，结合图示和文字说明，帮助学生更好地理解相关概念。
在教学过程中，可以适当引导学生参与讨论和实验演示，以加深对二次雷达原理的理解。
同时，可以提供相关阅读材料，进一步拓展学生的知识面。
二次雷达原理二次雷达是一种利用二次辐射原理进行目标探测的雷达系统。
它与常见的一次雷达相比，具有更高的分辨率和更好的抗干扰能力，因此在军事、航空航天、地质勘探等领域得到了广泛的应用。
下面我们将详细介绍二次雷达的原理和工作方式。
首先，二次雷达的工作原理是基于目标对电磁波的反射和辐射。
当雷达系统向目标发射脉冲电磁波时，目标会对电磁波进行反射。
一次雷达是通过接收目标反射的一次辐射来实现目标探测，而二次雷达则是利用目标对电磁波的反射和辐射来实现目标探测。
具体来说，当目标反射电磁波时，会产生二次辐射，这种二次辐射包含了目标的特征信息，通过接收和分析目标的二次辐射，就可以实现对目标的探测和识别。
其次，二次雷达的工作方式包括发射、接收和信号处理三个步骤。
首先，雷达系统向目标发射脉冲电磁波，然后接收目标反射和辐射的信号。
接收到的信号经过放大、滤波等处理后，送入信号处理系统进行分析和处理。
信号处理系统会提取目标的二次辐射特征，并将其与数据库中的目标特征进行比对，从而实现对目标的识别和跟踪。
最后，二次雷达具有许多优点。
首先，由于二次辐射包含了目标的特征信息，因此二次雷达具有更高的分辨率和更好的抗干扰能力。
其次，二次雷达可以实现对隐身目标的探测和识别，对于军事领域具有重要意义。
此外，二次雷达还可以应用于地质勘探、环境监测等领域，为人类社会的发展做出贡献。
总之，二次雷达是一种利用二次辐射原理进行目标探测的雷达系统，具有更高的分辨率和更好的抗干扰能力。
它的工作原理是基于目标对电磁波的反射和辐射，工作方式包括发射、接收和信号处理三个步骤。
二次雷达在军事、航空航天、地质勘探等领域具有广泛的应用前景，对于人类社会的发展具有重要意义。
二次雷达原理二次雷达是一种基于二次辐射原理的雷达技术，它利用目标本身反射的一次辐射信号，通过接收和再发射的方式来实现目标探测和测距。
相比传统的一次雷达技术，二次雷达在目标探测精度和抗干扰能力上有着显著的优势，因此在军事、民用航空等领域有着广泛的应用。
二次雷达的工作原理可以简单地分为三个步骤，接收、处理和发送。
首先，当目标物体被一次辐射信号照射后，会反射出一个回波信号。
接收器接收到这个回波信号后，将其转换成电信号并进行处理，得到目标物体的距离、速度等信息。
最后，发送器根据处理后的信息，再发射出相应的二次辐射信号，实现对目标物体的探测和跟踪。
二次雷达的关键技术之一是信号处理技术。
在接收到回波信号后，需要对其进行滤波、解调、解码等处理，以提取出目标物体的特征信息。
同时，为了提高探测精度和抗干扰能力，还需要对接收到的信号进行多通道处理和数字信号处理，以消除干扰和提取出目标信号。
这些信号处理技术的应用，使得二次雷达在复杂环境下仍能有效地实现目标探测和跟踪。
另外，二次雷达的发射技术也是其关键之一。
发射器需要根据接收到的目标信息，实时地调整发射信号的频率、功率和相位等参数，以确保发射的二次辐射信号能够准确地照射到目标物体，并且能够在回波信号中被有效地提取出来。
这就要求发射器具有较高的调制和调频能力，能够快速地响应接收到的目标信息，并实现信号的实时调整和发射。
总的来说，二次雷达是一种基于二次辐射原理的雷达技术，其核心在于接收、处理和发送。
通过信号处理技术和发射技术的不断创新和提高，二次雷达在目标探测精度和抗干扰能力上有着显著的优势，将会在未来的军事、民用航空等领域有着更广泛的应用前景。

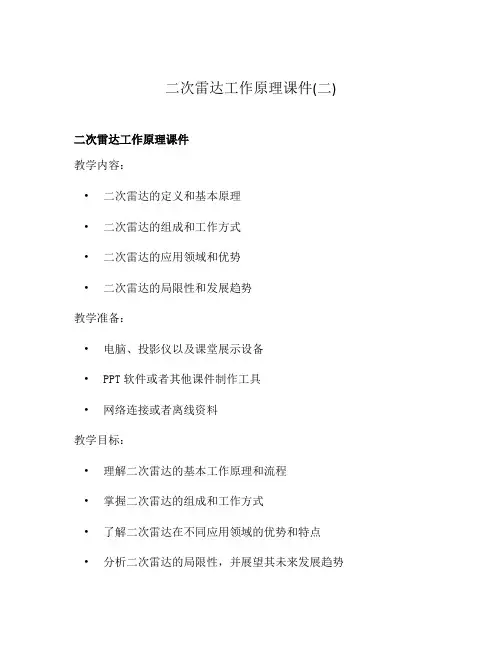

二次雷达工作原理课件(二)二次雷达工作原理课件教学内容：•二次雷达的定义和基本原理•二次雷达的组成和工作方式•二次雷达的应用领域和优势•二次雷达的局限性和发展趋势教学准备：•电脑、投影仪以及课堂展示设备•PPT软件或者其他课件制作工具•网络连接或者离线资料教学目标：•理解二次雷达的基本工作原理和流程•掌握二次雷达的组成和工作方式•了解二次雷达在不同应用领域的优势和特点•分析二次雷达的局限性，并展望其未来发展趋势设计说明：本课件以简洁明了的方式呈现二次雷达的工作原理，从概念引入到应用延伸，力求让学生全面了解并掌握相关知识。
教学过程：1.引入：介绍雷达的基本概念，并提出学习二次雷达的目的和意义。
2.二次雷达的定义和基本原理：–通过概念解释，明确二次雷达的定义和分类。
–阐述二次雷达的基本原理：发射和接收信号的过程。
3.二次雷达的组成和工作方式：–列出二次雷达的主要组成部分，如发射机、接收机等。
–详细说明二次雷达的工作方式，涉及到发射、接收和信号处理等环节。
4.二次雷达的应用领域和优势：–列举二次雷达在不同领域的应用，如航空、气象、交通等。
–强调二次雷达的优势，如高分辨率、成本较低等。
5.二次雷达的局限性和发展趋势：–分析二次雷达存在的局限性，如受环境干扰、波束扫描范围有限等。
–展望二次雷达的发展趋势，如应用领域的拓展、技术的进步等。
6.总结：对二次雷达的工作原理进行总结，并鼓励学生加深理解和研究。
课后反思：通过本次课程，学生对二次雷达的工作原理和应用有了较好的了解。
课件使用简洁明了的语言和示意图，帮助学生更好地理解相关内容。
但可以适当增加一些案例分析和练习，提升学生的实际操作能力。
同时，需要对学生的学习效果进行评估和反馈，以便进一步优化教学内容和方法。
二次雷达也叫做空管雷达信标系统（ATCRBS：Air Traffic Control Radar Beaco n System）。
它最初是在空战中为了使雷达分辨出敌我双方的飞机而发展的敌我识别系统，当把这个系统的基本原理和部件经过发展后用于民航的空中交通管制后，就成了二次雷达系统。
管制员从二次雷达上很容易知道飞机的编号、高度、方向等参数，使雷达由监视的工具变为空中管制的手段，二次雷达的出现是空中交通管制的最重大的技术进展，二次雷达要和一次雷达一起工作，它的主天线安装在一次雷达的上方，和一次雷达同步旋转。
二次雷达发射的脉冲是成对的，它的发射频率是1030MHz，接收频率是1 090MHz，发射脉冲由P1、P2、P3脉冲组成，P1、P2脉冲间隔恒为2微秒，P1、P3脉冲间隔决定了二次雷达的模式。
目前民航使用的是两种模式，一种间隔为8微秒，称为A模式又称为3/A模式（识别码）；另一种间隔21微秒，称为C模式（高度码）。
接收脉冲由16个脉冲位组成，包含目标的高度，代码等内容。
二次雷达系统的另一重要组成部分是飞机上装的应答机，应答机是一个在接受到相应的信号后能发出不同形式编码信号的无线电收发机，应答机在接收到地面二次雷达发出的询问信号后，进行相应回答。
这些信号被地面的二次雷达天线接收，经过译码，就在一次雷达屏幕出现的显示这架飞机的亮点旁边显示出飞机的识别号码和高度，管制员就会很容易地了解飞机的位置和代号。
为了使管制员在询问飞机的初期就能很快地把屏幕上的光点和所对应的飞机联系起来，机上应答机还具有识别功能，驾驶员在管制员要求时可以按下“识别”键，这时应答机发出一个特别位置识别脉冲（SPI），这个脉冲使地面站屏幕上的亮点变宽，以区别于屏幕上的其他亮点。
20世纪70年代初计算机技术和雷达结合实现了航管雷达的全自动化。
这种系统把一次雷达和二次雷达的数据都输入数据处理系统，高速运转的计算机接收三个方面来的数据，第一是一次雷达的雷达信息，第二是二次雷达来的信标信息，并把它转换成数字码，第三是由航管中心输入的飞行进程数据，即飞行计划的各种数据。
