供水管道安装施工工艺

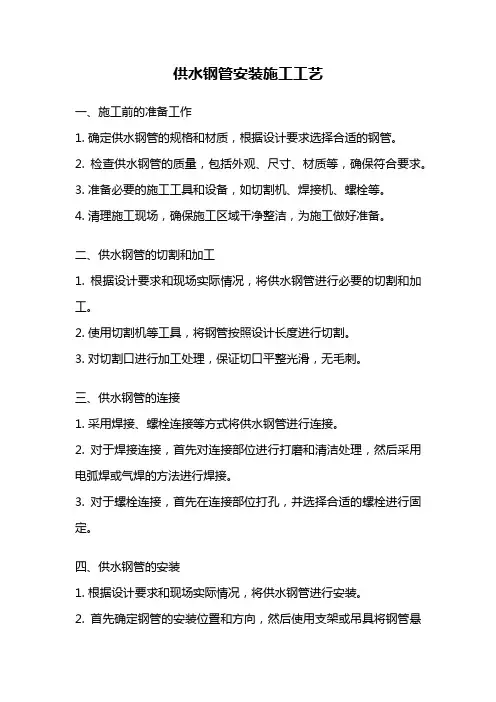

供水钢管安装施工工艺一、施工前的准备工作1. 确定供水钢管的规格和材质，根据设计要求选择合适的钢管。

2. 检查供水钢管的质量，包括外观、尺寸、材质等，确保符合要求。

3. 准备必要的施工工具和设备，如切割机、焊接机、螺栓等。

4. 清理施工现场，确保施工区域干净整洁，为施工做好准备。

二、供水钢管的切割和加工1. 根据设计要求和现场实际情况，将供水钢管进行必要的切割和加工。

2. 使用切割机等工具，将钢管按照设计长度进行切割。

3. 对切割口进行加工处理，保证切口平整光滑，无毛刺。

三、供水钢管的连接1. 采用焊接、螺栓连接等方式将供水钢管进行连接。

2. 对于焊接连接，首先对连接部位进行打磨和清洁处理，然后采用电弧焊或气焊的方法进行焊接。

3. 对于螺栓连接，首先在连接部位打孔，并选择合适的螺栓进行固定。

四、供水钢管的安装1. 根据设计要求和现场实际情况，将供水钢管进行安装。

2. 首先确定钢管的安装位置和方向，然后使用支架或吊具将钢管悬挂或固定在合适的位置。

3. 对于水平安装的钢管，应使用水平仪进行调整，保证安装的水平度。

4. 对于垂直安装的钢管，应使用垂直仪进行调整，保证安装的垂直度。

五、供水钢管的防腐处理1. 根据设计要求和现场实际情况，对供水钢管进行防腐处理。

2. 对于埋地安装的钢管，应先进行除锈处理，然后涂刷防腐漆或进行防腐涂层的施工。

3. 对于露天安装的钢管，应根据现场情况选择合适的防腐方法，如喷涂防腐漆或进行防腐膜的包裹。

六、供水钢管的测试和验收1. 完成供水钢管的安装后，进行必要的测试和验收工作。

2. 进行供水管道的压力测试，确保管道的密封性和承压能力符合要求。

3. 进行供水管道的泄漏测试，检查管道是否存在漏水情况。

4. 对供水钢管的安装质量进行验收，包括管道的安装位置、连接质量、防腐处理等方面。

七、供水钢管的维护与保养1. 完成供水钢管的安装和验收后，进行维护与保养工作。

2. 定期检查供水钢管的连接是否松动，如有问题及时进行修复。

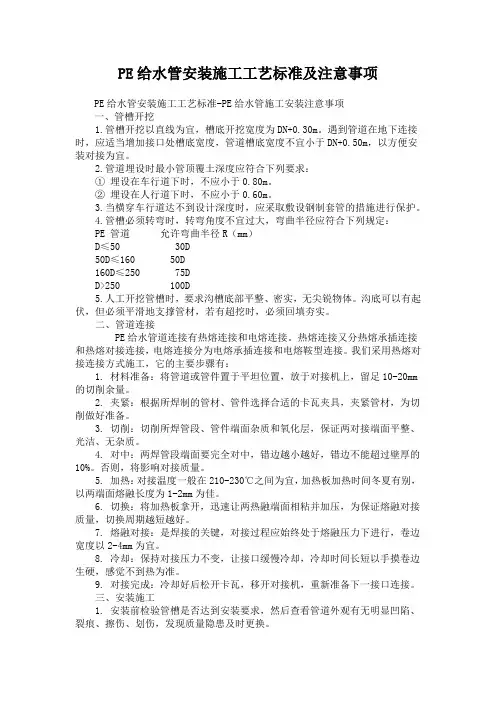

PE给水管安装施工工艺标准及注意事项PE给水管安装施工工艺标准-PE给水管施工安装注意事项一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+0.30m。

遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+0.50m，以方便安装对接为宜。

2.管道埋设时最小管顶覆土深度应符合下列要求：① 埋设在车行道下时，不应小于0.80m。

② 埋设在人行道下时，不应小于0.60m。

3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。

4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤50 30D50D≤160 50D160D≤250 75DD>250 100D5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。

沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。

二、管道连接PE给水管道连接有热熔连接和电熔连接。

热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。

我们采用热熔对接连接方式施工，它的主要步骤有：1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm 的切削余量。

2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。

3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。

4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。

否则，将影响对接质量。

5. 加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。

6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。

7. 熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。

8. 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。

给水管道安装工程施工工艺本工程共有DN32、DN50、DN65三种规格PPR 给水管，以及阀门5个，洒水栓25个。

施工流程图：1、给水管道施工前应进行设计交底。

2、埋地管道的管沟底面应平整，无突出的坚硬物。

宜设厚度为100—150mm 砂垫层，宽不应小于管外径的2.5倍，并与管道坡度相同。

3、PPR 给水管安装（1）管道安装前应对管材管件内处表面检查，当有污物时应清理干净。

管道在安装过程中应严格防止油漆、沥青等有机污染物沾污。

（2）管道安装前后应铺软土或黄沙。

（3）给水管道管道口径大于等于32mm 的水表、阀门及其附件应设固定支架。

定位放线 室外埋地管道沟槽支撑 沟槽开挖 管道检验与试管道下管与配管 管道安装 管道支墩 沟槽的回填土 验收（4）管道穿墙壁，壁柜应设置塑料套管。

（5）管材断料应选用细齿锯，断口应平整，并及时去除毛刺。

（6）管道粘接时，应坡15°-20°坡口，并清除管接口配件处污物，管道涂抹粘接剂时，粘胶剂应涂抹均匀、适量，先涂管件承口，后涂抹管端接口处，一次插入后旋转90°，待管口处粘接剂凝固后，方可继续完成。

（7）支架设置位置应正确、固定、平整、牢固。

管道与管卡接触紧密，但不得损坏管道表面支吊架。

（8）沟槽回填土：管道两恻应同时均允回填，以免管线水平移位。

7、给水管道压力试验（1）埋地管道安装外观检查合格，在管身两侧及其上部回填土不少于0.5米以后，进行压力试验；室内给水管道在安装完毕后经检查无安装缺陷后应进行压力试验。

（2）室内给水管道的水压试验必须符合设计要求。

各种材质的给水管道系统试压均为工作压力的1.5倍，但不得小于0.6Mpa。

（3）确定各用水点的供水到位后，对各层使用器具按规定进行通水试验并做好记录，检查器具管路是否畅通和渗漏，及时解决出现的问题。

检验方法为观察和开启阀门、水嘴等放水。

8、给水管道冲洗、消毒：（1）给水管道在水压试验后，应进行冲洗和消毒。

第1篇一、工程概况本工程为某地区自来水管线施工项目，主要施工内容包括自来水管道的铺设、管道的连接、阀门井的施工、管道的试压、冲洗及通水等工作。

施工地点位于市区，施工环境复杂，涉及居民区、商业区及工业区等多种区域。

为确保工程顺利进行，特制定本施工方案。

二、施工组织1.施工队伍本工程由具有丰富施工经验的专业施工队伍承担，施工队伍包括项目经理、施工员、技术员、质检员、安全员等。

2.施工设备本工程所需施工设备包括挖掘机、装载机、压路机、焊接设备、管道连接设备、试压设备、冲洗设备等。

3.施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

三、施工准备1.现场勘查在施工前，对施工现场进行勘查，了解地下管线、建筑物、道路等情况，确保施工安全。

2.施工图纸及技术资料收集施工图纸及技术资料，对施工图纸进行审核，确保图纸的准确性和可行性。

3.施工材料及设备根据工程需求，提前采购施工材料及设备，确保材料及设备质量合格。

4.施工人员培训对施工人员进行专业培训，提高施工技能和安全意识。

四、施工方法及工艺1.管道铺设（1）开挖沟槽：根据设计要求，开挖沟槽，确保沟槽深度、宽度及坡度符合规范。

（2）铺设管道：将管道按照设计要求铺设在沟槽内，确保管道的平稳、牢固。

（3）回填土：回填土时，分层夯实，确保回填土密实。

2.管道连接（1）管道焊接：采用焊接方式连接管道，确保焊接质量。

（2）管道连接：采用法兰连接、螺纹连接等方式连接管道，确保连接牢固。

3.阀门井施工（1）开挖阀门井：按照设计要求开挖阀门井，确保井口尺寸及深度符合规范。

（2）井室施工：将井室安装到位，确保井室与管道连接牢固。

（3）井盖安装：安装井盖，确保井盖密封性良好。

4.管道试压（1）试压前准备：对管道进行清理，确保管道内部无杂物。

（2）试压过程：按照规范要求进行试压，确保管道承受压力。

（3）试压结果：根据试压结果，对管道进行维修或更换。

5.管道冲洗及通水（1）冲洗：对管道进行冲洗，确保管道内部无杂物。

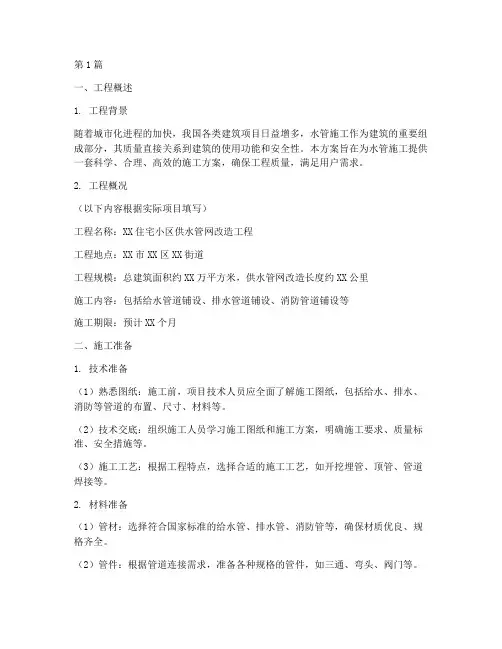

第1篇一、工程概述1. 工程背景随着城市化进程的加快，我国各类建筑项目日益增多，水管施工作为建筑的重要组成部分，其质量直接关系到建筑的使用功能和安全性。

本方案旨在为水管施工提供一套科学、合理、高效的施工方案，确保工程质量，满足用户需求。

2. 工程概况（以下内容根据实际项目填写）工程名称：XX住宅小区供水管网改造工程工程地点：XX市XX区XX街道工程规模：总建筑面积约XX万平方米，供水管网改造长度约XX公里施工内容：包括给水管道铺设、排水管道铺设、消防管道铺设等施工期限：预计XX个月二、施工准备1. 技术准备（1）熟悉图纸：施工前，项目技术人员应全面了解施工图纸，包括给水、排水、消防等管道的布置、尺寸、材料等。

（2）技术交底：组织施工人员学习施工图纸和施工方案，明确施工要求、质量标准、安全措施等。

（3）施工工艺：根据工程特点，选择合适的施工工艺，如开挖埋管、顶管、管道焊接等。

2. 材料准备（1）管材：选择符合国家标准的给水管、排水管、消防管等，确保材质优良、规格齐全。

（2）管件：根据管道连接需求，准备各种规格的管件，如三通、弯头、阀门等。

（3）辅助材料：准备电缆、水泥、沙子、钢筋等辅助材料。

3. 人员准备（1）组织施工队伍：根据工程规模，组建专业的施工队伍，包括施工队长、技术员、施工人员等。

（2）人员培训：对施工人员进行专业技能培训，确保施工人员具备相应的操作技能。

（3）安全培训：对施工人员进行安全教育培训，提高安全意识，预防安全事故。

三、施工工艺1. 给水管道施工（1）开挖沟槽：按照设计要求，开挖沟槽，确保沟槽深度、宽度符合规范。

（2）基础处理：对沟槽底部进行夯实，确保基础牢固。

（3）铺设管道：将管道按照设计要求铺设在沟槽内，注意管道的平整度和坡度。

（4）管道连接：采用焊接、法兰连接等方式，将管道连接牢固。

（5）回填土：回填土时，分层夯实，确保管道稳定。

2. 排水管道施工（1）开挖沟槽：按照设计要求，开挖沟槽，确保沟槽深度、宽度符合规范。

第1篇一、工程概况1. 工程名称：XX市XX区供水管道工程2. 工程地点：XX市XX区3. 工程规模：本次工程主要涉及XX区范围内的供水管道铺设，全长约XX公里，共计XX个管道节点。

4. 工程内容：包括管道铺设、阀门安装、管道连接、管道防腐、管道试压、管道冲洗等。

5. 工程目标：确保工程按时、按质、按量完成，满足XX区居民的供水需求。

二、施工组织机构1. 施工项目经理部（1）项目经理：负责整个工程的全面管理工作，包括工程进度、质量、安全、成本等。

（2）项目副经理：协助项目经理进行工程管理工作，负责现场施工协调。

（3）工程技术负责人：负责工程技术方案的实施，确保工程质量。

（4）质量安全负责人：负责工程安全、质量监督，确保工程安全、质量达标。

2. 施工班组（1）管道施工班组：负责管道的铺设、连接、防腐等工作。

（2）阀门安装班组：负责阀门的安装、调试等工作。

（3）试压冲洗班组：负责管道的试压、冲洗等工作。

三、施工方案1. 施工准备（1）施工图纸及技术资料：熟悉施工图纸，掌握工程结构、尺寸、要求等。

（2）施工设备：准备足够的施工设备，如挖掘机、管道铺设设备、焊接设备、防腐设备等。

（3）施工材料：准备足够的管道、阀门、防腐材料等。

（4）施工人员：组织有经验的施工队伍，进行岗前培训。

2. 施工工艺（1）管道铺设1）根据施工图纸，确定管道走向，进行现场测量放线。

2）挖掘管道沟槽，确保沟槽尺寸、深度符合设计要求。

3）铺设管道，注意管道接口的连接，确保管道的密封性。

4）回填沟槽，分层压实，确保沟槽稳定。

（2）阀门安装1）根据设计要求，选择合适的阀门。

2）安装阀门，确保阀门启闭灵活，密封性能良好。

3）进行阀门调试，确保阀门运行正常。

（3）管道连接1）采用焊接或法兰连接方式，确保管道连接牢固。

2）进行管道焊接，确保焊接质量。

3）进行管道试压，检查管道连接质量。

（4）管道防腐1）根据管道材质和防腐要求，选择合适的防腐材料。

一、工程概况1. 工程名称：某小区供水管路安装工程2. 建设单位：某房地产开发有限公司3. 设计单位：某建筑设计研究院4. 施工单位：某建筑工程有限公司5. 建设地点：某市某小区6. 工程规模：小区总建筑面积约10万平方米，共有住宅楼20栋，配套商业及公共服务设施。

二、施工依据1. 《城市供水管道工程施工及验收规范》（GB50242-2002）2. 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3. 《建筑工程施工质量验收统一标准》（GB50300-2001）4. 《市政公用工程施工及验收规范》（CJJ1-2008）5. 施工图纸及相关设计文件三、施工内容1. 供水管道安装：包括主管道、支管道、阀门、水表、消火栓等设备的安装。

2. 检查井、阀门井等配套设施的施工。

3. 管道试压、冲洗、消毒等工作。

四、施工准备1. 施工组织：成立施工项目部，明确项目经理、技术负责人、质量负责人、安全负责人等岗位职责。

2. 人员配置：组织具备相关资质的施工人员，包括管道安装工、电工、焊工等。

3. 材料设备：准备充足的供水管道、阀门、水表、消火栓等材料，以及必要的施工工具和设备。

4. 施工方案：编制详细的施工方案，包括施工顺序、施工方法、质量控制措施、安全措施等。

五、施工工艺1. 管道铺设：按照设计要求，采用开挖沟槽或非开挖技术进行管道铺设，确保管道平直、平整。

2. 管道连接：采用焊接、法兰连接等方法进行管道连接，确保连接牢固、密封。

3. 设备安装：按照设计要求，将阀门、水表、消火栓等设备安装在管道上，确保安装位置准确、牢固。

4. 检查井、阀门井施工：按照设计要求，施工检查井、阀门井，确保结构安全、功能完善。

六、质量控制1. 材料检验：对进场的材料进行检验，确保符合国家相关标准。

2. 施工过程控制：严格执行施工规范，确保施工质量。

3. 管道试压：在管道安装完成后，进行管道试压，确保管道无泄漏。

市政道路DN200供水管道安装工程（钢管安装专项施工方案）编制单位：编制日期：一、工程概况本工程位于广场前市政道路DN200供水管道安装工程，工程安装总长为36m，新旧管连接方式为直接焊接与包扶管头连接。

二、主要材料1）DN200内衬防腐钢管36m。

2）DN200钢弯头4只。

3）新旧钢管连接2处，法兰连接。

三、工程特点•1）施工条件较复杂，主要是在道路涵洞内作业，用电、运输难度较大。

2）时间紧、任务重，施工配合面较大。

3）随时有施工造成破坏的可能，维护、维修较频繁，增加维护维修成本。

4）关闭给水管网主控制阀门。

四、编制的依据1）建筑给排水及采暖工程施工质量验收规范（GB50242-2002。

2）给水排水管道工程施工及验收规范（GB50268-2008。

3）给水管网示意图。

五、施工准备需及时组织主材采购并进场、施工工具、施工用电、施工环境协调等工作应提前进行，以便按时完成。

六、主要施工方法1）管道安装工艺流程定位放线一一部分沟槽开挖一一运布管道一一管道安装与配管一一管道支墩砌筑一一管道检验与消毒试压一一验收。

2）钢管焊接要求a、钢管焊接前准备钢管内泥、污垢物清理，钢管边缘和焊口两侧10- 15mm范围内的表面除锈，露出金属光泽。

焊工需持证上岗（即取得施工范围的合格资质证）。

焊条按出厂说明书进行操作。

b、焊缝要求采用单面焊接。

纵向焊缝放在管中心上半圆的45。

左右。

各管节对口时，纵向焊缝错开，其间距c不小于100mm。

内壁要平整。

c、焊后检查无损探伤检验，取样数量与要求等级按设计规定执行，不合格的焊缝，进行返修，次数不超过 3 次。

3）管道安装工艺要求a、各种管材、管件、阀门、设备及组件必须符合标准规范要求和具备产品合格证。

b、预制加工时，按规范要求和实际安装尺寸进行预制加工。

c、进水口端头需加装好临时堵板以备试压用。

管道安装前要清扫管膛，安装时要找直找平，要复核甩口位置、方向和变径是否正确。

对于暂留的管口要加装临时堵头。

一、工程概况本工程为室外供水管道安装工程，主要涉及小区、居民区等民用建筑群的供水管道铺设及设备安装。

工程范围为室外给水管道及设备的安装，工作压力不大于0.6Mpa。

本方案依据《建筑工程施工质量验收统一标准》GB50300、《建筑给水排水及采暖工程施工质量验收规范》GB50242等规范进行编制。

二、施工准备1. 材料设备要求：（1）给水铸铁管及管件：应符合设计要求，管壁薄厚均匀，内外光滑整洁，无砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件应造型规矩，并有出厂合格证。

（2）镀锌碳素钢管及管件：管壁内外镀锌均匀，无锈蚀。

内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。

（3）阀门：无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。

（4）地下消火栓、地下闸阀、水表：品种、规格应符合设计要求，并有出厂合格证。

（5）捻口水泥：采用不小于425的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。

水泥必须有出厂合格证。

（6）其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。

2. 主要机具：（1）机具：套丝机、砂轮锯、砂轮锯、试压泵等。

（2）工具：手锤、捻凿、钢锯、套丝扳手等。

三、施工工艺1. 管道铺设：（1）根据设计图纸，确定管道走向，进行现场测量放线。

（2）根据测量结果，进行管道沟槽开挖，沟槽深度应符合设计要求。

（3）在沟槽底部铺设砂垫层，厚度不小于100mm。

（4）将管道按设计要求铺设在沟槽内，管道连接采用承插口或螺纹连接。

（5）管道铺设完成后，进行管道基础回填，回填材料为砂石混合料，分层压实。

2. 设备安装：（1）根据设计要求，安装地下消火栓、地下闸阀、水表等设备。

（2）安装阀门时，注意阀门方向，确保水流顺畅。

（3）安装完成后，进行设备试压，检查设备是否存在泄漏现象。

四、质量控制1. 材料设备质量：严格按照设计要求，选用符合国家标准的材料设备。

2. 施工过程质量：严格按照施工规范进行施工，确保施工质量。

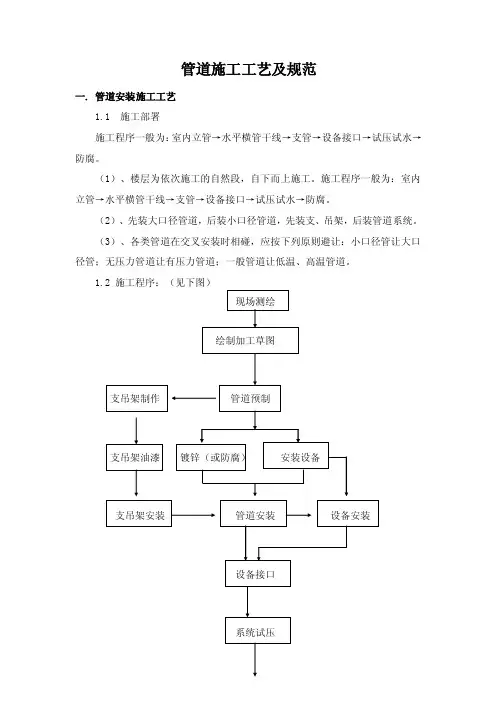

管道施工工艺及规范一. 管道安装施工工艺1.1 施工部署施工程序一般为：室内立管→水平横管干线→支管→设备接口→试压试水→防腐。

（1）、楼层为依次施工的自然段，自下而上施工。

施工程序一般为：室内立管→水平横管干线→支管→设备接口→试压试水→防腐。

（2）、先装大口径管道，后装小口径管道，先装支、吊架，后装管道系统。

（3）、各类管道在交叉安装时相碰，应按下列原则避让：小口径管让大口径管；无压力管道让有压力管道；一般管道让低温、高温管道。

1.2 施工程序：（见下图）支吊架制作2. 水管安装施工工艺2.1 工艺流程2.2 安装准备认真熟悉图纸，按核对无误的管道单线图，实测管线标高、走向、支架位置，选用正确的支架形式，按国标图纸制作。

支架应在预埋件上焊接，无预埋件时用膨胀螺丝固定，不可在砖墙结构上手工打洞。

2.3冷冻水系统管道安装1冷冻水管道安装（1）空调水系统管材按设计选用，采用焊接和法兰连接，无缝钢管安装，相关膨胀水管和自来水管采用丝扣连接。

（2）管道、部件安装前必须清除内部污垢杂物，安装完毕或停顿时的蔽口处，应临时封闭。

（4）空调水系统管道下料前应进行现场实测，采用无缝钢管预制，预制加工管段要进行编号。

（5）空调系统安装完毕应按规定进行水压实验，合格后进行保温。

在系统试行之前，应用水冲洗，直至将系统中的污浊物冲净为止。

2.4空调水管除锈防腐保温：(1) 空调循环水管外用橡塑材料进行保温保冷，分、集水器和板式换热器保温厚度30mm；水泵泵体保温30mm。

机房内管道保温后，不允许外露保温和保冷层，保温和保冷范围包括空调循环水管的所有配件、法兰和阀门。

（2）无缝钢管除锈一般有两种方法○1、清洗利用溶剂、乳剂清洗钢材表面，以达到去除油、油脂、灰尘、润滑剂和类似的有机物，但它不能去除钢材表面的锈、氧化皮、焊药等，因此在防府作业中只作为辅助手段。

○2、工具除锈工具除锈主要使用钢丝刷等工具对钢材表面进行打磨，可以去除松动的氧化皮、铁锈、焊渣等。
