排水管道安装施工工艺标准
目次
前言 I
1 范围 1
2 规范性引用文件 1
3 施工准备 1
4 施工工艺 2
5 质量标准 4
6 成品保护措施 5
7 职业安全健康和环境措施 5
8 质量记录 6
前言
为满足建筑施工质量验收新版规范的要求，规范室外排水管道的施工，健全公司管理体系，提升管理水平，特编制本工艺标准。本标准对室外排水管道安装的施工工艺要求进行了规定。
排水管道安装施工工艺标准
1.范围
本工艺适用于工业与民用建筑室外排水管道安装工程。包括塑料管、铸铁管、混凝土管、钢筋混凝土管的安装施工。
2.规范性引用文件
中华人民共和国国家标准《建筑工程施工质量验收统一标准》GB50300-2001
中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
3.施工准备
3.1人员准备：
全考试，合格后方可上岗。
3.2技术准备：
作业指导书编制出台，施工图纸专业会审、系统会审、综合会审基本完。P3施工网络计划编制出台。对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。
3.3材料准备：
钢筋、水泥、黄砂、石子及各类管件等原材料按要求到位，且有出厂证明书和复试报告，并要求标识清楚。周转性材料（钢模板、扣件、脚手架、木跳板等）准备齐全，且按照施工布置要求的位置堆放整齐。
3.4主要机具：
机械、工器具配备一览表
3.5作业条件
施工用水、用电和施工排水按照临建设计图布置完毕，并保持排水畅通。
4.施工工艺
4.1施工工艺流程
施工工艺流程图
4.2施工工艺(操作细则)
4.2.1基槽开挖
①沟槽开挖时间尽量选在晴天进行，开挖应连续进行，尽快完成。
②施工过程中应防止地面水流入，以免引起塌方或地基土遭到破坏。
③开挖土方时，若土方量不大，应有计划地堆置在现场，满足基槽回填需要，若有余土，则应
考虑好弃土地点，并及时将土运走。
④开挖土方位置应距离坑边在0.8m以外，堆置高度不宜超过1.5m，以免影响施工或造成土壁
的崩塌。
⑤基坑开挖时，应防止搅动地基土层，要加强测量，以免超挖，如发生超挖现象，可用砂、砾
石或与挖方相同的土填补，并夯实至要求的密实度。
⑥为了防止基坑的基土遭受雨水浸蚀，开挖好后，尽量减少暴露时间，及时进行垫层的施工和
管道安装。
⑦用机械开挖时，保留300mm土人工清槽，不得超挖；挖土过程中或雨后复土，应随时检查土
壁的稳定性和支撑情况，发现问题要及时采取措施。
⑧沟槽开挖前应及时将管道进货到位，以便能在开挖后及时埋设，每次挖槽不易过长，防止雨
季到来导致槽内积水产生浮管现象。沟槽开挖后，尽快埋管、回填土。基槽开挖采用机械开挖，路边的排水明沟必须提前疏通，以便排水。深度大于1.5米的沟槽四周围上红白栏杆。
⑩沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：
a.不得影响建筑物，各种管线和其他设施的安全；
b.不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其
正常使用。
c.回填土区基础挖方放坡系数为1：0.75，原土区挖方放坡系数为1：0.5,基础内每边留施
工面500mm。土方开挖后，应会同设计、建设单位一起进行现场检查并验槽，在验槽过程
中要检查基坑的平面位置、坑底尺寸、标高和边坡坡度是否符合设计要求，检查土质情况，并要填写好隐蔽工程验收记录。
4.2.2沟底处理
状土的部分采取平整、夯实即可，如遇到淤泥、劣质回填土视具体情况进行换填、搀石灰或抛石块再夯实。如地基因排水不良被扰动时，应将扰动部分全部清除，可回填碎石或粗砂；
地基超挖时，应采用原状土回填压实，其压实度不应低于原地基的天然密实度，当地基含水量较大时，可回填碎石或级配砂。
②沟槽的开挖质量应符合下列规定：
a.不扰动天然地基或地基处理符合设计要求；
b.槽壁平整，边坡坡度符合施工设计的规定；
沟槽中心线每侧的净宽不小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖
土方时应为±20mm；开挖石方时应为+20mm、-20mm。
4.2.3垫层施工
沟槽挖好后进行验槽，合格后即可进行垫层施工，垫层施工应遵守图纸及给排水施工规范要求进

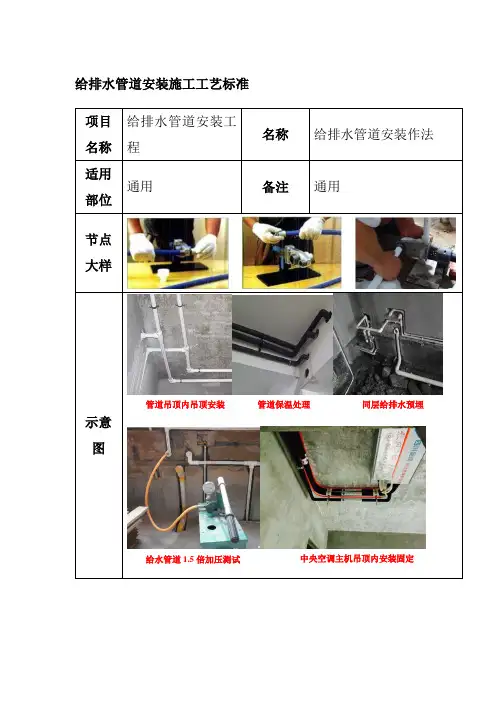

4.2.4管道安装
混凝土管及钢筋混凝土管安装与铺设：
管道就位：管及管件应采用专用工具起吊，卸管时应设置滑板，用绳拉住管由滑板轻轻滑下，运输时应垫稳绑牢，不得相互撞击；接口及钢管的内外防腐层应采取保护措施。
管节应堆放在使用方便、平整坚实的场地。
管道基础应落在有一定承载能力的原状土层上，否则应进行地基处理。
管道安装时，应将管节的中心及高程逐节调整正确，事先打好钢筋桩测好标高，然后拉上通线，安装后的管节应进行复测，合格后方可进行下一道工序。
管道安装时，应随时清扫管道中的杂物，给水管道暂时停止安装时，两端应采取封堵措施。
管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，使用前应经修补并合格后，方可使用。
砂及砂石基础材料应振实，并与管身和承口外壁均匀接触。
管道暂时不接支线的预留孔应进行封闭。
当采用水泥砂浆及抹带接口时，落入管道内的接口材料应清除。
管道接口抹带：对于钢筋混凝土管，采用钢丝网水泥砂浆抹带接口，钢丝网水泥砂浆及水泥砂浆抹带接口处施工应符合下列规定：
抹带前应将管口的外壁凿毛、洗净，当管径小于400mm时，抹带可一次抹成；
钢丝网端头需浇筑混凝土基座时应插入混凝土内，在混凝土初凝前，分层抹压钢丝网水泥砂浆抹带，钢丝网应在管道下放前放入且需抹压牢固；
先浇筑混凝土平基再浇筑上部管基，要注意管下混凝土的密实度；
抹带完成后，应立即用平软材料覆盖，3～4小时后，洒水养护；
钢丝网水泥砂浆抹带接口应平整，不得有裂缝、空鼓等现象。
管道交叉处理：给水排水管道施工时若与其他管道交叉，应按设计规定进行处理；当设计无规定，应按以下进行处理：
当排水管道与其他管道交叉时，应在中间填低强度等级的混凝土。其沿管道方向的长度不应小于管块基础300mm；
排水管道与其他管道同时施工时，可在中间回填材料上铺一层中砂或粗砂，其厚度不小于100mm。铸铁管及塑料排水管安装
排水铸铁管接口常采用承插式接口，安装时先将铸铁管分段排放，再带线分段连接，排水铸铁管采用水泥捻口，捻口前油麻填塞应密实，接口水泥应密实饱满，其接口面凹入边缘深不得大于2mm。排水铸铁管外壁在安装前除锈，涂二遍石油沥青漆，防止管道生锈。承插接口的排水管道安装时，管道和管件的承口与水流方向相反，以利排水。
塑料排水管接口采用胶结，接口应严密不渗漏。安装方法同铸铁管。
4.2.5回填土
