通风与空调工程施工图ppt课件

14
6)喷水室喷水室用于空调系统中夏季对空气冷却除湿、
冬季对空气加湿的设备，它是通过水直接与被处理的空气接触来进行热、湿交换。
喷水室由喷嘴、喷水管路、挡水板、集水池和外壳等组成，集水池内又有回水、溢水、补水和泄水等四种管路和附属部件。图9-20(a)、(b)分别是应用较多的低速、单级卧式和立式喷水室的结构示意图。
12
4)表面式换热器--加热器\表冷器
目前广泛使用的加热设备有表面式空气加热器和电加热器两种类型，前者用于集中式空调系统的空气处理室和半集中式空调系统的末端装置中，后者主要用在各空调房间的送风支管上作为精密设备以及用于空调机组中。
表面式空气加热器又称为表面式换热器，是以热水或蒸汽作为热媒通过金属表面传热的一种换热设备。
19
2.空调水系统
1）冷水机组 2）冷冻水系统同程式和异程式 3）冷却水系统
作用：在水冷式冷水机组中，使冷凝器的冷却水能循环利用
包括：冷却水管道系统冷却塔、冷却水泵
20
<二>通风空调工程识图
一、图例
21
二、空调施工图阅读
案例：××大厦多功能厅空调施工图如图11-7所示为多功能厅空调平面图，图
17
2.空气输送系统
1）风管: a、断面形状：圆形矩形 b、材料：金属材料，如镀锌钢板非金属材料，如玻璃钢板 c、连接方式:咬口、焊接和法兰。
2)风机分为离心风机和轴流风机（小型）
3）风阀阀门是通风与空调系统中用来调节风量或防止系统火
灾的附件。常见的有闸板阀、蝶阀、多叶调节阀、止回阀、排烟阀、
用于半集中式空调系统末端装置中的加热器，通常称为 “二次盘管”，有的专为加热空气用，也有的属于冷、热两用型，即冬季作为加热器，夏季作为冷却器。

《通风空调施工工艺》课件

检查设备安全性能
在进行通风空调施工时，工人必须佩戴安全帽、手套、防滑鞋等防护用品，确保人身安全。
在施工前，应检查所有设备是否完好无损，确保设备的安全性能，防止因设备故障导致的安全事故。
遵循安全操作规程
设置安全警示标志
工人应严格遵守安全操作ቤተ መጻሕፍቲ ባይዱ程，禁止违章操作和冒险作业，防止发生意外事故。
在施工现场设置明显的安全警示标志，提醒工人注意安全，防止误操作引发安全事故。
故障诊断
根据故障现象，分析可能的原因，并采取相应的措施进行排除。
紧急处理
对于紧急故障，如制冷剂泄漏、电气故障等，应立即采取措施，防止故障扩大。
预防措施
针对常见故障，采取预防措施，如定期检查、更换易损件等，以降低故障发生的概率。
05 通风空调施工中的注意事项
安全注意事项
佩戴安全防护用品
人员培训
对施工人员进行技术培训和安全教育，提高施工人员的技能
水平和安全意识。
施工安装
安装风管
按照设计图纸的要求，安装风管，确保风管的走向、连接和
固定符合规范要求。
安装空调设备
将空调设备搬运到指定位置，并进行安装固定，确保设备的水平和垂直度符合要求。
安装水管
按照设计图纸的要求，安装水管，确保水管的走向、连接和固定符合规范要求。
02 通风空调施工工艺流程
施工前的准备
01
02
03
04
图纸会审
组织施工技术人员对图纸进行全面审查，确保图纸的正确性
和完整性。
编制施工方案
根据工程特点和要求，编制详细的施工方案，包括施工组织、进度计划、安全措施等。

10 通风空调系统工程施工PPT课件

弯剪子
（4）咬口加工
1.何谓咬口连接？？ 2张钢板的剖面为“︱”型，将钢板折方后剖面为
“L”型，然后将2张“L”型的钢板咬口连接成1个“ 口”型。这样2张钢板就加工成1根通风管道了。
（4）咬口加工
2.法兰连接：2根通风管道相连接时，将2根通风管道的一端都安装1片法兰，然后将法兰连接，这样2根通风管道就相连接起来了。 3. 咬口连接用于将2张钢板加工成1根通风管道，而咬口连接无法将2根通风管道相连接，2根通风管道相连接要用法兰连接。
10.2 通风系统的安装 10.3 通风空调系统的
10.1.1 金属风管的制作与安装
➢风管—指金属板材、硬聚氯乙烯板以及玻璃钢制成的方形或圆形管子。 ➢风道—指砖、混凝土、炉渣混凝土以及木材制的风道。 ➢通风管道是风管和风道的总称，尺寸单位均为用mm。
10.1.1 金属风管的制作与安装
（3）板料剪切
• 3)剪切曲线、折线、切角时，决不可切掉板料上画线印记。为此必须使剪刀片的端部和转角的顶端相重合。
• 4)剪孔时,先凿个孔,放入剪刀，沿画线按逆时针方向剪切。剪圆时,直径较小则按逆时针方向用弯剪子剪切;当圆直径较大余边又较小时,可按顺时针方向剪切。
• 5)剪切后,必须用剪子或倒角机对板料端部进行倒角。这样可避免咬角后出现重叠，造成安装后严重漏风
塑料风管
塑料PP、PVC风管复合不锈钢风管
7.2.2 风管及管件
（1）工艺流程
画线→剪切→咬口加工→卷圆或折方→接口成型（咬口或焊接）→装配法兰
（2）画线
➢ 金属风管采用计算、展开法下料，划定剪切线； ➢ 板料拼接时，不论咬接或焊接，不得有十字交叉缝； ➢ 矩形底边宽度≤0.9m时，不得有拼接缝；＞0.9m时，

《通风与空调施工》课件

确保施工人员具备相应的技能和经验
定期进行质量检查和评估
建立完善的质量管理体系和制度
加强施工过程中的沟通和协调
确保施工材料和设备的质量符合要求
加强施工现场的安全管理，确保施工安全
制定合理的施工进度计划
监控施工进度，及时发现问题
调整施工进度，确保按时完成
加强施工质量管理，确保工程质量
调试目的：确保通风系统正常运行，满足设计要求
调试内容：风量、风压、噪音、温度等参数
验收标准：符合设计要求，满足使用需求
验收方法：现场检查、测试、记录、评估等
验收结果：合格或不合格，需要整改或不需要整改
验收报告：记录验收过程、结果和建议，提交给相关方
,
汇报人：
CONTENTS
PART ONE
PART TWO
提供舒适的室内环境提高室内空气质量降低室内噪音节能减排，降低能源消耗
安全第一：确保施工安全，遵守安全操作规程
质量至上：保证工程质量，符合设计要求和规范标准
进度控制：合理安排施工进度，确保按时完成
环保要求：遵守环保法规，减少施工对环境的影响
通风系统组成：送风系统、排风系统、空气净化系统、空调系统等
通风系统分类：自然通风、机械通风、混合通风等
自然通风：利用自然风压进行通风，如窗户、门等
机械通风：利用机械设备进行通风，如风机、空调等
混合通风：自然通风和机械通风相结合，如新风系统等
连接方式：采用焊接、螺栓连接等方式进行连接
PART FIVE
安全培训：定期进行安全培训，提高员工安全意识

建筑工程通风与空调施工图培训课件

14
9.1 通风与空调工程施工图图9.3是用单线绘制的15
9.1 通风与空调工程施工图
图9.2 系统轴测图的三维坐标
16
9.1 通风与空调工程施工图
17
9.1 通风与空调工程施工图 4.原理图
原理图一般为空调原理图，它主要包括以下内容：系统的原理和流程；空调房间的设计参数、冷热源、空气处理和输送方式；控制系统之间的相互关系；系统中的管道、设备、仪表、部件；整个系统控制点与测点间的联系；控制方案及控制点参数；用图例表示的仪表、控制元件型号等。
8
9.1 通风与空调工程施工图
9.1.1.2 图纸部分 1.平面图（1）通风空调系统平面图
空调通风系统平面图主要说明通风空调系统的设备、系统风道、冷热媒管道、凝结水管道的平面布置。
它的内容主要包括： ① 风管系统 ② 水管系统 ③ 空气处理设备 ④ 尺寸标注
9
9.1 通风与空调工程施工图（2）空调机房平面图
19
9.1 通风与空调工程施工图
可见，详图就是对图纸主题的详细阐述，而这些是在其他图纸中无法表达但却又必须表达清楚的内容。以上是空调通风工程施工图的主要组成部分。可以说，通过这几类图纸就可以完整、正确地表述出空调通风工程的设计者的意图，施工人员根据这些图纸也就可以进行施工、安装了。在阅读这些图纸时，还需注意以下几点：
18
9.1 通风与空调工程施工图 5.详图
空调通风工程图所需要的详图较多，总的来说，有设备、管道的安装详图，设备、管道的加工详图，设备、部件的结构详图等。部分详图有标准图可供选用。
图9.4所示是风机盘管接管详图。可见，详图就是对图纸主题的详细阐述，而这些是在其他图纸中无法表达但却又必须表达清楚的内容。

通风及空调工程课件(PPT 54页)

R134A标准气化温度-26.1℃
40
3.6 空调制冷系统的组成及原理
164
组成：4种设备
• 冷凝器：使制冷剂冷凝的设备
• 蒸发器：使制冷剂蒸发的设备
• 压缩机：将制冷剂压缩成高温高压气体
制热
• 膨胀阀：降低压力
制冷
冷却介质：使制冷剂冷却的介质被冷却介质：被制冷剂冷却的介质
图3-81 蒸气压缩式制冷系统
27
3.2 通风系统管材
143
3.2.3常用风管的连接方式
1. 咬口连接 2. 焊接 3. 铆接 4. 风管加固
28
3.2 通风系统管材
145
3.2.4 风管的施工
29
图3-49 矩形风管管件形状示意图
3.2 通风系统管材
154
3.2.4 风管的施工
图3-50 圆形风管管件形状示意图
30
3.2 通风系统管材
138
3.2.2 风管配件
（3）喷口
喷口是喷射式送风口的简称。用于远距离送风的风口。其主要形式有圆形和球形两种。
19
3.2 通风系统管材
138
3.2.2 风管配件
（3）喷口
由于喷嘴长度较长（180-350㎜）,使得该风口的射程比球形喷口更远，喷口通常作为侧送风口使用。
图3-24 带长喷嘴的球形喷口
6
3.1 通风系统的分类及原理
130
3.1.1 通风的分类
1. 自然通风依靠室外风力形成的风压和室内空气温差形成的热压使室内外空气进行交换的通风方式。
“烟囱效应”
图3-2 利用热压作用的自然通风示意图
7
3.1 通风系统的分类及原理
131

通风、空调课件

3）、特别注意：三通、四通的分支管与主管连接应采用咬口连接，不得直接铆接在主管上。
5、风管系统安装：
• 1)、风管按系统编号就位后组对，一般10～ 20m为一段，法兰螺栓朝一侧，法兰间垫δ＝3 －5mm.
• 2）、防火排烟风管采用石棉垫，通风空调风管采用橡胶垫、闭孔海绵橡胶板、8501密封胶带等。法兰垫料接头应采用榫形连接，不得对接。
两道防锈漆及面漆。 • 5、风管与法兰组装 • 6、安装支吊架 • 7、安装风管和风阀，消声器、静压箱。 • 8、漏光试验合格后进行空调风管保温。 • 9、配合装饰安装风。 • 二、咬口形式 • 1、板材拼接咬口和圆形风管的闭合咬口采用单咬口。 • 2、矩形风管或配件的四角组合咬口采用联合角咬口、转角咬口、
• 4、风管弯头、三（四）通的分支管与主管处一般应采用曲率半径为一个平面边长的内外同心弧形弯管；当管长边 ≥500mm时，必须设置导流叶片，导流叶片采用镀锌铁皮制作，厚度δ≥0.75mm。导流叶片弧长应一致，当高度大于或等于1250 mm时应采取加固措施。采用镀锌铆钉固定。制作如图
2）、三通、四通制作形式，分叉处咬口应严密，如有开裂，应填塞密封胶。
• 加固筋加固时要分正压管和负压管，正压风管采用上图方式处理，负压风管则要在正压风管处理方式的基础上，再在风管内部的加固筋外套套管，套管与风管连接部位加垫片。
• （2）轻型龙骨加固
• 轻型龙骨加固是在特定的间距中使用各种镀锌钢片制成的U型轻钢龙骨对风管进行加固，一般用在转接头或管端盖帽处，采用抱合或内托的方式（如图5）。

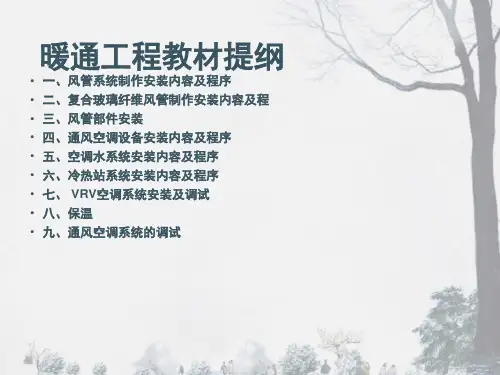

暖通工程教材提纲
• 一、风管系统制作安装内容及程序 • 二、复合玻璃纤维风管制作安装内容及程 • 三、风管部件安装 • 四、通风空调设备安装内容及程序 • 五、空调水系统安装内容及程序 • 六、冷热站系统安装内容及程序 • 七、 VRV空调系统安装及调试 • 八、保温 • 九、通风空调系统的调试

通风与空调工程PPT课件可编辑全文

第16页/共160页
4.1.2 通风系统的分类
图4.4 集中式岗位吹风示意图
图4.5 局部送、排风
第17页/共160页
4.1.2 通风系统的分类
• 2)全面通风。 • 由于生产条件的限制，不能采用局部通风或采
用局部通风后室内空气环境仍然不符合卫生和生产要求时，可以采用全面通风，即在车间或房间内全面地进行空气交换。全面通风适用于：有害物产生位置不固定的地方；面积较大或局部通风装置影响操作；有害物扩散不受限制的房间或一定的区段内。这就是允许有害物散入车间，同时引入室外新鲜空气稀释房间内的有害物浓度，使其车间内的有害物的浓度降低到合乎卫生要求的允许浓度范围内，然后再从室内排出去。 • 全面通风可以是自然通风或机械通风，图4.2所示是自然的全面通风。机械的全面通风又分为下列几种：
• 1) 自然进入的室外空气一般不能预先进行处理，因此对空气的温度、湿度、清洁度要求高的车间来说就不能满足要求。
• 2) 从车间排出来的脏空气也不能进行除尘，会污染周围的环境。
第10页/共160页
4.1.2 通风系统的分类
• 3) 受自然条件的影响，风力不大、温差较小时，通风量就少，因而效果就较差。比如风力和风向一变，空气流动的情况就变了，而且一年四季气温也总是不断变化的，依靠的热压力也很不稳定，冬季温差较大，夏季温差较小，这些都使自然通风的使用受到一定的限制。
第7页/共160页
4.1.2 通风系统的分类
图4.1 房间通风换气示意图(1)
图4.2 房间通风换气示意图(2)
第8页/共160页
4.1.2 通风系统的分类
• 屋顶上的风帽、带挡板的天窗(见图4.1、4.2)，则是利用风从它们的上部开口吹过时造成的负压来使室内空气在室内外压差下排出，这也是一种利用风力的自然通风。

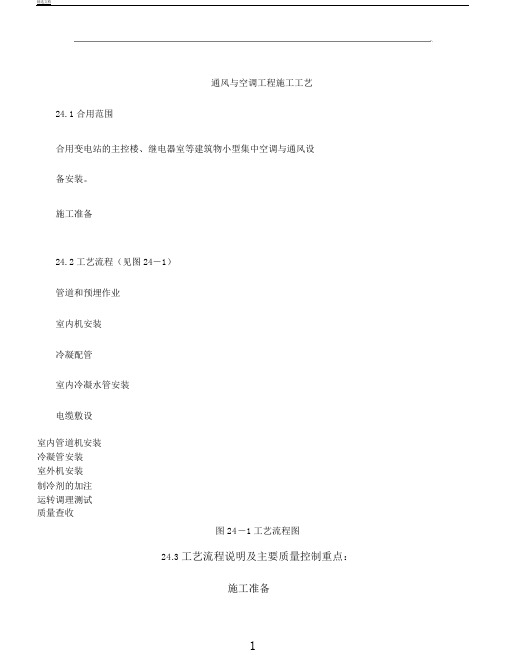

通风与空调工程施工工艺介绍图文.

通风与空调工程施工工艺24.1合用范围合用变电站的主控楼、继电器室等建筑物小型集中空调与通风设备安装。

施工准备24.2工艺流程（见图24－1）管道和预埋作业室内机安装冷凝配管室内冷凝水管安装电缆敷设室内管道机安装冷凝管安装室外机安装制冷剂的加注运转调理测试质量查收图24－1工艺流程图24.3工艺流程说明及主要质量控制重点：施工准备（1）资料准备：准备各样标准紧固件、密封垫、润滑油、冲洗剂及制冷剂等资料，并认真检查质量和数目。

（2）施工机具准备：准备安装钳工和起重常用工具，还要准备吊装机具和量具，吊装机具要保证负荷能力的安全靠谱，精细量具要切合使用的精度等级。

（3）技术准备：1）图纸会检：严格依据国家电网企业《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会检工作。

2）技术交底：应依据导则规定每个分项工程一定分级进行施工技术交底。

技术交底内容要充分，拥有针对性和指导性，全体参加施工的人员都要参加交底并署名，形成书面交底记录。

管道和预埋作业依据设计要求及现场实质状况确立空调及管道的地点、大小、数目，预留管道孔时应使管道拥有向下的坡度（排水坡度起码保持i≥0.01,同时考虑绝缘管的厚度）。

冷凝管应就近接入落水管，实现有组织排水，冷凝管的通孔直径应试虑绝缘资料的厚度（最好气管和液管双排并列）。

室内机安装安装前一定检查查对设备型号，依据图纸标出安装地点，安装悬吊支架，悬吊支架一定足以蒙受室内机的重量；安装室内机时应保持水平应保证有足够的冷凝水管地点，冷凝水排放应通畅，见图24－2。

图24－2空调室内机安装冷凝配管：1）依据图纸配铜管，加工时吹净，使用氮气进行替代。

2）冷凝管的封盖：包扎时防备水分、脏物或尘埃进入管内，每根管的尾端一定包扎封盖。

3）冷凝管的冲洗：将压力调理阀装在氮气瓶上，将压力调理阀与室外机液体管侧的通进口用充气管连结，翻开氮气瓶阀至压力调理至必定压力,对室内机、气管、液管进行冲洗。

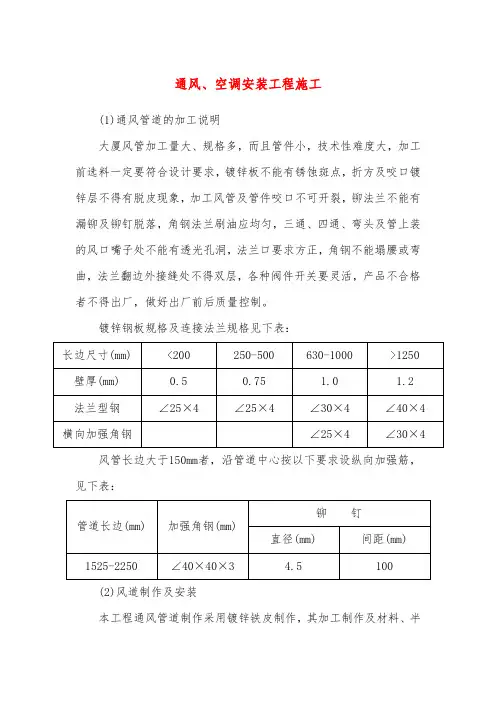

通风、空调安装工程施工

通风、空调安装工程施工(1)通风管道的加工说明大厦风管加工量大、规格多，而且管件小，技术性难度大，加工前选料一定要符合设计要求，镀锌板不能有锈蚀斑点，折方及咬口镀锌层不得有脱皮现象，加工风管及管件咬口不可开裂，铆法兰不能有漏铆及铆钉脱落，角钢法兰刷油应均匀，三通、四通、弯头及管上装的风口嘴子处不能有透光孔洞，法兰口要求方正，角钢不能塌腰或弯曲，法兰翻边外接缝处不得双层，各种阀件开关要灵活，产品不合格者不得出厂，做好出厂前后质量控制。

镀锌钢板规格及连接法兰规格见下表：风管长边大于150mm者，沿管道中心按以下要求设纵向加强筋，见下表：(2)风道制作及安装本工程通风管道制作采用镀锌铁皮制作，其加工制作及材料、半成品、成品堆放场地很大，据初步测算，需型多堆放场地50m2，法兰下料、组焊、钻孔场地100m2，法兰油漆堆放场地60m2，划线下料、成型、铆接、试装场地50m2，成品堆放场地300m2，其他用地100m2，合计需加工制作场地约660m2。

该工程施工场地狭小，分项安装工程同步进行，对场地的使用受到很大的限制。

因此，在地下及地上结构一二层拆模完毕后马上见缝插针，同土建等各单位协商，暂且把它做为风管加工场地。

风管制作以机械加工为主，手工制作为辅采取现场预制，预制前先复核现场尺寸，预制后先预装编号，再开风口，制作秩序按：地下二层→一至五层→六至十九层的顺序进行，风管预制作业按法兰和风管两条制作线、组织平行流水作业，风管法兰预制均以角钢中线在钢板平台上定位组焊，以保证其互换性。

风管按自下而上的秩序分层进行安装，机房的风管在空调机组就位后安装，风管按8～12m长度设段，分段组装和吊装；防火阀、防烟阀可与风管段一同组装，随风管段吊装。

消声器应先于风管吊装就位，为不使风管吊装产生捆扎变形，可采用特制的吊架(吊架尺寸由施工方案确定。

)风管保温可在风管分段组装后进行，以减少高空作业和加快进度。

有法兰联接的风管采用δ=3 mm橡胶板或用8501阻燃胶带，排烟系统法兰垫料采用石棉扭绳，厨房排气及洗碗机排气采用石棉扭绳加油为垫料，但必须把垫料放在螺丝孔里边，保证使用时不漏凝结水。

通风与空调工程施工图PPT共31页

61、奢侈是舒适的，否则就不是奢侈。——CocoCha nel 62、少而好学，如日出之阳；壮而好学，如日中之光；志而好学，如炳烛之光。 ——刘向 63、三军可夺帅也，匹夫不可夺志也。 ——孔丘 64、人生就是学校。在那里，与其说好的教师是幸福，不如说好的教师是不幸。 ——海贝尔 65、接受挑战，就可以享受胜利的喜悦。——杰纳勒尔·乔治·S·巴顿
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有久久不会退去的余香。
通风与空调工程施工图 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失去今生对你的记忆，我不求天长地久的美景，我只要生生世世的

通风空调施工工艺PPT学习教案

➢ 钢板或镀锌钢板的厚度按设计执行，当设计无规定时，钢板厚度不得小于下表的规定。
矩形风管最长边或圆形风管直径 (mm) 小于 450 450-1000 1000-1500 大于 1500
钢板厚度（mm）
输送空气
风管无加强构件 6
1.0
0.8
根据实际情况
输送烟气 1.0 1.5 2.0
加工圆形法兰时，先将整根角钢或扁钢在型钢卷圆机上卷成螺旋形状。将卷好后的型钢划线割开，逐个放在平台上找平找正，调整后进行焊接、钻孔。孔位应沿圆周均布，使各法兰可互换使用。
第18页/共42页
(12)风管与法兰连接： 1)风管与法兰铆接前先进行技术质量复核。将法兰套
在风管上，管端留出6～9mm左右的翻边量，管中心线与法兰平面应垂直，然后使用铆钉钳将风管与法兰铆固，并留出四周翻边。 2)铆钉：用钢铆钉，铆钉平头朝内，圆头在外。风管法兰内侧的铆钉处应涂密封胶，涂胶前应清除铆钉处表面油污。 3)风管翻边应平整并紧贴法兰，应剪去风管咬口部位多余的咬口层，并保留一层余量；翻边四角不得撕裂，翻拐角边时，应拍打为圆弧形；涂胶时，应适量、均匀，不得有堆积现象。
第4页/共42页
型钢 ➢ 用途：
型钢主要用于设备框架、风管法兰盘、加固圈以及管路的支、吊、托架。 ➢ 种类：常用型钢种类有扁钢、角钢、圆钢、槽钢和H型钢等。 ➢ 扁钢主要用于制作风管法兰及加固圈，规格以宽度×厚度表示，如20×4mm。 ➢ 角钢多用于风管法兰及管路支架制作，分等边角钢和不边角钢，规格以边长×厚度表示，如40×40×4mm角钢。 ➢ 槽钢主要用于箱体，柜体的框架结构及风机等设备的机座。 ➢ 圆钢主要用于吊架拉杆、管道支架卡环以及散热器托钩。 ➢ H型钢用于设备的支架。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

通风与空调工程施工工艺
精选
1
一、空调风系统施工工艺流程
精选
2
二、风管制作工艺
1、风管制现场具体情况，采用角钢法兰、共板法兰和插条式连接三种工艺连接或者联合使用。工艺及风管边长划分、风管钢板厚度如下：
精选
4
3、风管样品制作
样品先行
在风管加工前，应该预先对风管进行编号预排布，合理布置开风口、三通、支架等部位管段长度；风管各种标准件提前制作样品，大面积施工按样品标准制作。
精选
20
六、风管实验
1、漏光试验：风管系统安装完成后，进行风管漏光检测。在夜晚进行，手持移动光源可采用不低于100w带保护罩的低压照明灯，或其他低压光源，光源可置于风管内侧或外侧，但其相对侧应为暗黑环境。检测光源应沿着被检测接口部位与接缝做缓慢移动，在另一侧进行观察，当发现有光线射出，则说明查到明显漏风处，并应做好记录，并填写《风管漏光检测记录》。 2、风管漏风检查：中压系统风管的严密性检验，应在漏光法检测合格后，对系统漏风量测试进行抽检，抽检量为20%，且不得小于1个系统。漏风量测试装置应采用经检验合格的专用测量仪器并填写《风管漏风检测记录》。
衔接要点
金属钢板风管法兰螺栓连接螺栓孔间距应均匀，四角应有螺栓孔，送排风与空调系统风管孔距为120mm，防排烟风管孔距为80mm；螺栓孔朝向应一致。
共板法兰风管法兰卡应无毛刺、规格一致、铁皮厚度与尺寸应满足图集要求；法兰卡应该一正一反安装，便于更好受力，相邻法兰卡边缘间距为80mm。
精选
6
精选
风机盘管尽量贴近楼板水平安装，顶部留出100mm以上空间操作与检修即可。便于管道系统排气泄水以及冷凝水坡度要求。风机盘管安装应该注意在前后与下部留出送回风管与风口安装空间。
精选
15
供水管依次为球阀（闸阀）-过滤器依次为球阀（闸阀）-过滤器-金属软管。回水管阀门及部件依次为球阀（闸阀）-电动二通阀-金属软管。所有阀门的阀柄不得朝下，电动二通阀应垂直向上安装。
风管加工与施工过程中应注意成品保护，风管起筋、咬口、翻边加工后产品垂直堆放，防止变形。
精选
5
4、风管制作
法兰细节要点
① 风管法兰平整，焊缝饱满，无缺口。
② 风管法兰铁皮翻边量大于6mm，小于9mm；翻边紧贴法兰，平整、无翘起，风管四角铁皮重叠处铲平无豁口，打胶严密。
③ 共板法兰风管四角制作豁口应该打胶严密，打胶应该抹平整，不出现堆叠现象。
精选
16
制冷机组安装
制冷机组安装
冷水机组常规接管图：1-冷水机组，2-电动阀，3-平衡阀，4-蝶阀，5-Y 型过滤器， 6-泄水阀，7-压力表，8-温度计，9-软接头。
精选
17
在弹簧减震器下部设置水平度调整钢板，便于设备一次就位。机组找平可根据设备的具体外型选定测量基准面，用水平仪测量，拧住地板上的螺栓进行调整，机组纵向、横向的水平偏差均不大于1/1000。
精选
21
七、末端安装
吊顶板上烟感、喷头、风口及灯具安装均匀合理的布局。
灯具、风口、喷洒头合理布置。
精选
22
精选
18
· 冷却塔安装
冷却塔基础尺寸标高、强度均应满足要求基础高度按管道安装要求而定。基础经过找平找正后安装减振装置，减震装置与设备及基础螺栓固定。
冷却塔处于太阳暴晒的冷却水管可根据当地气象条件建议设计变更，保温后做保护壳，保护管道，提高制冷机组效率。
精选
19
管道及设备保温
管道保温
保温材料表面平整、清洁、密实、相贯线流畅美观。阀门及各类部件单独保温，便于拆卸维护，管道标识清晰
7
三、风管安装工艺
1、吊架安装风管吊架要点风管水平安装，直径或边长≤400mm，吊架间距应≤4m；直径或边长＞400mm，吊架间距应≤3m。吊杆离风口及其他部件距离应大于200mm；风管末端吊架离风管距离应不大于1000mm（一般控制在200mm）。当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于1个。 2、风管封堵风管封堵要点风管穿越防火墙应设有钢板厚度1.6mm及以上的套管。套管内部应用玻璃棉等不燃材料封堵，外面用防火泥抹面。 3、风管部件安装防火阀和条形散流器安装 ①防火阀应安装在顺气流方向一侧，离墙距离不超过200mm。 ② 大于630mm的防火阀需设独立吊架。吊架设置不能影响防火阀执行机构动作，应采用在防火阀顶部设置吊耳的方法。风管底部连接条形散流器应设短管，若设置在风管侧面则短管上应设置独立吊架。
精选
8
4、风机安装工艺 · 风机安装落地式风机安装设备基础必须经过交接验收，其大小、平整度应满足设备安装要求。风机与基础接触处应有橡胶减振垫或弹簧减振器等减振措施，且减振电或弹簧应考虑动荷载。吊挂式风机安装吊挂式风机安装如果风机顶部离楼板距离小于300mm,采用圆钢吊杆上设弹簧减振器，减振器应设置于风机顶部以上位置，吊杆与风机外壳应有50-100mm的距离。若大于300mm，采用角钢或者槽钢制作防晃式吊架框。 ·风机连接柔性短管安装空调风机与风管应采用柔性短管连接，两边法兰应同轴平行、不错位，短管长度为 150mm-300mm。柔性短管采用绿色防水、防尘、防霉、阻燃功能的帆布。排烟风管的柔性短管，应采用桔红色消防专用不燃帆布，长度150mm-300mm。
精选
13
· 管道焊接
焊接要点
坡口机开口，标准美观；坡口氧化层与杂质打磨干净，坡口根部留有3mm缝隙，便于焊透，管道组对平直，无错边，开完坡口后要及时焊接。焊缝成直线、表面平整无焊瘤、咬肉、凹陷和飞溅。焊接完成后及时处理焊缝。平焊法兰片焊接应采用双面焊，焊缝平整饱满。
精选
14
风机盘管安装
风机盘管安装
精选
9
精选
10
四、风机设备接地
风机与风管连接室外风机软接与风管之间应做跨接处理，跨接线应该为卷圈软线。风机基础、设备本身、套管均应采用软线接至接地扁钢。
精选
11
五、空调水系统安装
· 空调水系统组成典型中央空调机组主要由冷冻水循环系统、冷却水循环系统及主机三部分组成：
精选
12
· 管道焊接流程
