通风与空调工程的设备与材料 PPT课件

➢ 图纸部分
剖面图
剖面图总是与平面图相对应的，用来说明平面图 上无法表明的情况。因此，与平面图相对应的空调通 风施工图中剖面图主要有空调通风系统剖面图、空调 通风机房剖面图和冷冻机房剖面图等。至于剖面和位 置，在平面图上都有说明。剖面图上的内容与平面图 上的内容是一致的，有所区别的一点是：剖面图上还 标注有设备、管道及配件的高度。
通风空调系统施工图
1 通风与空调工程施工图的构成
➢ 通风与空调工程施工图一般由两大部分组成， 即文字部分和图纸部分。 ➢ 文字部分包括图纸目录、设计施工说明、设备 及主要材料表。 ➢ 图纸部分包括基本图和详图。 基本图包括空调通风系统的平面图、剖面图、 轴测图、原理图等。 详图包括系统中某局部或部件的放大图、加工 图、施工图等。如果详图中采用了标准图或其他 工程图纸，那么在图纸目录中必须附有说明。
面图上的提示（如剖面位置）和图纸目录找出该平面 图的辅助图纸进行阅读，包括立面图、侧立面图、剖 面图等。对于整个系统可参考系统图。 （5） 阅读其他内容
在读懂整个空调通风系统的前提下，再进一步阅 读施工说明与设备及主要材料表，了解空调通风系统 的详细安装情况，同时参考加工、安装详图，从而完 全掌握图纸的全部内容。
➢ 图纸部分
详图
空调通风工程图所需要的详图较多。总的来说， 有设备、管道的安装详图，设备、管道的加工详图， 设备、部件的结构详图等。部分详图有标准图可供选 用。
可见，详图就是对图纸主题的详细阐述，而这些 是在其他图纸中无法表达但却又必须表达清楚的内容。
图4 风机盘管接管详图
2 通风与空调工程施工图的特点
2 通风与空调工程施工图的特点
(5) 与土建施工的密切性 空调通风系统中的设备、风管、水管及许

建筑通风工程
01
建筑通风工程概述
介绍建筑通风工程的基本概念、发展历程和应用领域，为进一步了解其
实际应用打下基础。
02
建筑通风工程实践
通过案例分析，介绍建筑通风工程在住宅、办公楼、商场等场所的实际
应用，包括通风系统设计、气流组织、噪音控制等方面的实践经验。
03
建筑通风工程效果评估
介绍如何对建筑通风工程的实际效果进行评估，包括室内空气质量、舒
辐射
以电磁波的形式传递热量的方式，与物体的发射率和温度有关。
03
通风设备与系统
通风设备
通风 fan
通风 fan is a key equipment in the ventilation system, which can provide necessary airflow to maintain the air quality in the room. It can be divided into centrifugal fans, axial fans and mixed flow fans according to the airflow direction.
通风系统
Supply air system：The supply air system is mainly used to supply fresh air to the room, including air supply diffuser and air supply fan. The air supply diffuser is usually installed on the ceiling or wall of the room, and it can be designed according to the specific needs of the room.

隧道通风系统
⑸车站隧道通风系统机房一般应设于车站两端，每端应设 1台同性能的排风机按并联运行配置，且应分别配置与风 机同步运行的电动风阀（与风机开启状态一致）。当车站 隧道通风系统机房设于车站两端布置困难时，也可采用单 端排风的形式；
⑹车站隧道风机（排热风机）暂按№18设计，风量初期 按40 m3/s ，近、远期按50 m3/s，风机尺寸按照 Φ1800*1500mm控制。风机荷载暂按照2.0吨考虑。排 热风道按每端50 m3/s的风量设计，其中轨道60％，板下 40%。TEF机械风阀有效通风面积不小于8m2。出口依次 连接避振喉（长200mm）、天圆地方（长1800mm）、 金属外壳片式消声器（长2000mm）、风阀；也可以取消 连体式金属外壳消声器，在风道内安装结构片式消声器。
➢ 2.施工图阶段：根据建筑的施工图，向建筑反馈通风孔洞 的位置，尺寸。提出车站梁的要求，及预提大风机的基础 位置及尺寸，吊钩的位置及荷载。在通风专业设备招标完 成后，向建筑反馈最终的风机基础位置及尺寸，各个设备 的基础、空调箱、冷水机组及水泵的水沟的尺寸位置。
设计接口与各专业配合注意要点
➢ 二、综合管线专业： 待设备管线施工图完成后向综合管线专业提供完整的管线 布置，并与其配合协调整个车站的综合管线的布置。
隧道通风系统
⑶一般隧道通风系统设备和相应风道宜布置在车站两端， 分别设置一座区间隧道通风机房作为区间活塞／机械风道 （其中活塞风道布置应顺畅，其土建式风道弯头不宜多于 3个，有效过风净面积不小于16m2。），在线路正上方或 侧面设置活塞风孔，通过组合风阀与两条区间隧道分别连 通，活塞风阀有效过风面积不小于16m2； 机房内设置两台区间事故风机，通过组合风阀与区间风 井连通，机械风阀有效过风面积不小于10 m2。车站每端 设置一座区间风亭，供区间活塞／机械通风共用，风井有 效过风净面积不小于20m2。 为了减少活塞风道的通风阻力，活塞风道内不设置消声 器，视通风亭周围环境要求可在风道内作吸声处理或加装 消声百叶。

确保施工人员具备相 应的技能和经验
定期进行质量检查和 评估
建立完善的质量管理 体系和制度
加强施工过程中的沟 通和协调
确保施工材料和设备 的质量符合要求
加强施工现场的安全 管理，确保施工安全
制定合理的施工进度计划
监控施工进度，及时发现 问题
调整施工进度，确保按时 完成
加强施工质量管理，确保 工程质量
调试目的： 确保通风 系统正常 运行，满 足设计要 求
调试内容： 风量、风 压、噪音、 温度等参 数
验收标准： 符合设计 要求，满 足使用需 求
验收方法： 现场检查、 测试、记 录、评估 等
验收结果： 合格或不 合格，需 要整改或 不需要整 改
验收报告： 记录验收 过程、结 果和建议， 提交给相 关方
,
汇报人：
CONTENTS
PART ONE
PART TWO
提供舒适的室内环境 提高室内空气质量 降低室内噪音 节能减排，降低能源消耗
安全第一：确保施工安全， 遵守安全操作规程
质量至上：保证工程质量， 符合设计要求和规范标准
进度控制：合理安排施工进 度，确保按时完成
环保要求：遵守环保法规， 减少施工对环境的影响
通风系统组 成：送风系 统、排风系 统、空气净 化系统、空 调系统等
通风系统分 类：自然通 风、机械通 风、混合通 风等
自然通风： 利用自然风 压进行通风， 如窗户、门 等
机械通风： 利用机械设 备进行通风， 如风机、空 调等
混合通风： 自然通风和 机械通风相 结合，如新 风系统等
连接方式：采用焊接、螺栓 连接等方式进行连接
PART FIVE
安全培训：定期进 行安全培训，提高 员工安全意识

优先采用自然排烟，有两种方式：一是利用外 窗或专设的排烟口排烟；二是利用竖井排烟。
也可采用机械排烟。对于某些重点地区应 当采用加压防烟。
1.3 空调系统的分类、组成及原理
实现对某一房间或空间内的温度、湿度、洁净 度和空气流速等进行调节和控制，并提供足够量的 新鲜空气的方法叫做空气调节，简称空调。空调可 以实现对建筑热湿环境、空气品质全面进行控制， 它包含了采暖和通风的部分功能。 1.3.1空调系统的分类
路，这就说明风、水管系统总是有一定来源，并按一定方向，通过 干管、支管，最后与具体设备相接，多数情况下又将回到它们的来 源处，形成一个完整的系统。
(3) 空调通风系统的复杂性 空调通风系统中的主要设备，如冷水机组、空调箱等，其安装位
置由土建决定，这使得风管系统与水管系统在空间的走向往往是纵 横交错，在平面图上很难表示清楚，因此，空调通风系统的施工图 中除了大量的平面图、立面图外，还包括许多剖面图与系统图，它 们对读懂图纸有重要帮助。
空调箱内风机、加热器、表冷器、加湿器等设备的型号、数量，以及该设备 的定位尺寸。 ② 风管系统 用双线表示，包括与空调箱相连接的送风管、回风管、新风管。 ③ 水管系统 用单线表示，包括与空调箱相连接的冷、热媒管道及凝结水管道。 ④ 尺寸标注包括各管道、设备、部件的尺寸大小、定位尺寸。 其他的还有消声设备、柔性短管、防火阀、调节阀门的位置尺寸。
在评价和选择除尘器时，必须从多方面考虑。这些因素包括： 除尘效率、阻力(动力消耗)、制造成本与材料、占用建筑空间、 耗水量以及维护安装等，其中最主要的是除尘效率。
除尘器的除尘效率与粉尘性质(容重、亲水性、粘结性、比电 阻以及粉尘颗粒大小等)和气体性质(包括温度、湿度、化学性质 等)有关，在选用时要充分调查并研究粉尘的性质及其分散度。

• 空气加热器多用于集中空调、半集中空调系统的空气预热和二次 加热。
4.4.1 空气加热处理
图4.30 加热器构造
4.4.2 空气冷却处理
• 用于夏季冷却空气处理，可采用表面式冷却器及喷水冷却的方法。 • 1.表面式冷却器 • 简称表冷器，它的构造与加热器组构造相似，它是由铜管上缠绕的
金属翼片所组成排管状或盘管状的冷却设备，管内通入冷冻水，空 气从管表面侧通过进行热交换冷却空气，因为冷冻水的温度一般在 7～9℃左右，夏季有时管表面温度低于被处理空气的露点温度，这 样就会在管子表面产生凝结水滴，使其完成一个空气降温去湿的过 程。 • 表冷器在空调系统广泛使用，其结构简单、运行安全可靠、操作方 便，但必须提供冷冻水源，不能对空气进行加湿处理。
• 加湿效率也因其喷水室的喷水形式不同而有差异，一排顺喷平均 加湿效率在60%左右；一排逆喷为75%；二排顺喷为84%；二排 对喷为90%；二排逆喷为95%左右。
• 在水池底部的出水口需装有滤水器，主要是过滤水中的泥沙，防 止阻塞喷头的孔眼。
图4.32 喷水管与喷嘴的喷水方式 (顺喷是指喷水方向与气流方向一致；逆喷是指喷水方向与气流方向相反)
• 喷水室在加湿及减湿的过程中还可起到空气净化的作用。
• 喷水室是由混凝土预制或现浇而成，也可由钢板制作成定型的产品 形式，图4.31为喷水室的构造图。
• 喷水室的工作过程是：被处理的空气以一定的速度经过前挡水板1 进入喷水空间，在那里与喷嘴中喷出的水滴相接触进行热湿交换， 然后经后挡水板3流出，从喷嘴喷出的水滴完成与空气的热湿交换 后，落入底池6中。

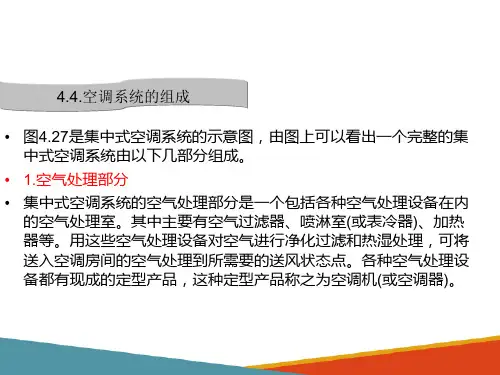

4.4.空调系统的组成
• 图4.27是集中式空调系统的示意图，由图上可以看出一个完整的集 中式空调系统由以下几部分组成。

建筑设备安装识图与施工 6通风与空调工程设备与材料

6.1 通风工程常用的材料与机具
6.1.1 常用的工具
1
手工工具
直线剪和弯剪两种，用于剪切厚度不 超过1.5mm的薄钢板
a)直线剪
b)弯剪
铡刀剪剪切厚度为0.6～2.0mm的钢板
铡刀剪
建筑设备安装识图与施工
6通风与空调工程设备与材料
6.1 通风工程常用的材料与机具
金属板材是制作风管和风管配件的主要材料，其表面应平走滑，厚度应均 匀一致，无凹凸及明显的压伤现象，不得有裂纹、结疤、砂眼、夹层和刺边等 情况，但允许有紧密的氧化铁薄膜。常用的金属板材有普通钢板、镀锌薄钢板、 铝板、不锈钢板和塑料复合钢板等。 ①普通薄钢板：普通钢板俗称黑铁皮，其厚度一般为0．5～2．0mm，具有 良好的机械强度和加工性能，价格比较便宜，所以在通风工程中应用最为广泛。 但其表面较易生锈，故在应用前应进行刷油防腐。 ②镀锌薄钢板：镀锌薄钢板是用普通薄钢板在表面镀锌制成的，因其表面呈 银白色．故又称白铁皮，厚度为0．25～2．0mm，通风与空调工程中常用的 厚度为0．5～1．5mm，镀锌层的厚度应不小于0．02mm。镀锌薄钢板的表面 有锌层．具有良好的防腐性能，故使用时一般不需作防腐处理。镀锌薄钢板的 表面应光滑洁净，且有镀锌特有的结晶花纹，其表面不得有大面积的白花、锌 层粉化等严重损坏的现象。镀锌薄钢板一般用于制作不受酸雾作用的，在潮湿 环境中使用的风管。镀锌薄钢板施工时，应注意使镀锌层不受破坏，以免腐蚀 6通风与空调工程设备与材料 钢板。 建筑设备安装识图与施工
圆钢
槽钢
工字钢
建筑设备安装识图与施工
6通风与空调工程设备与材料
6.1.2 常用的材料
4
其他材料

硫酸、发烟硫酸和芳香族碳氢化合物以及氯化碳氢化 合物）的作用是不稳定，物理机械性能良好，易于二 次加工成型等特点，应用广泛。 硬聚氯乙烯板表面应平整，无伤痕，不得含有气泡， 厚薄均匀，无离层现象。
通风与空调设备安装
(2) 玻璃钢(玻璃纤维增强塑料) 玻璃钢是以玻璃纤维制品(如玻璃布)为增强材料，
通风与空调设备安装
2 室外排风装置
室外排风装置的任务是将室内被污染的空气直接排到大 气中去。 以下要求： ① 当进、排风口都设于屋面时，其水平距离应大于10m，
并且进气口低于排气口； ② 自然通风系统需竖排风道的出口处安装风帽，以加强
排风效果； ③ 一般地，室外排风口应设在屋面以上1m的位置，出
口处应设置风帽或百叶风格。 ④ 风速要求： 自然和机械通风系统排风塔可取1.5m/s，
通风与空调设备安装
通风与空调设备安装
通风与空调设备安装
通风与空调设备安装
通风与空调设备安装
风机盘管
卧式暗藏
通风与空调设备安装
立式明装
通风与空调设备安装
5 空气净化设备
除尘器 空气过滤器 空气吹淋室 空气自净器
通风与空调设备安装
排风道
风帽
排风罩
净旋袋化滤风式装尘除除置器尘尘器器
排风机
排风系统组成示意图
控制部件，即各式阀门。
通风与空调设备安装
新风管道
防火阀
送风管道
通风机
送风口 调节阀
新风口
回风管道
空气处理室
通风与空调设备安装
蝶阀
回风口（吸风口）
送风系统组成示意图
排风道
风帽
排风罩
净旋袋化滤风式装尘除除置器尘尘器器
排风机

R134A标准气化温度-26.1℃
40
3.6 空调制冷系统的组成及原理
164
组成：4种设备
• 冷凝器：使制冷剂冷凝的设备
• 蒸发器：使制冷剂蒸发的设备
• 压缩机：将制冷剂压缩成高温高压气体
制热
• 膨胀阀：降低压力
制冷
冷却介质：使制冷剂冷却的介质 被冷却介质：被制冷剂冷却的介质
图3-81 蒸气压缩式制冷系统
27
3.2 通风系统管材
143
3.2.3常用风管的连接方式
1. 咬口连接 2. 焊接 3. 铆接 4. 风管加固
28
3.2 通风系统管材
145
3.2.4 风管的施工
29
图3-49 矩形风管管件形状示意图
3.2 通风系统管材
154
3.2.4 风管的施工
图3-50 圆形风管管件形状示意图
30
3.2 通风系统管材
138
3.2.2 风管配件
（3） 喷口
喷口是喷射式送风口的简称。用于远距离送风的风口。其主要形式有圆形和球形两种。
19
3.2 通风系统管材
138
3.2.2 风管配件
（3） 喷口
由于喷嘴长度较长（180-350㎜）,使得该风口的射程比球形喷口更远， 喷口通常作为侧送风口使用。
图3-24 带长喷嘴的球形喷口
6
3.1 通风系统的分类及原理
130
3.1.1 通风的分类
1. 自然通风 依靠室外风力形成的风压和室内空气温差形成的热压使 室内外空气进行交换的通风方式。
“烟囱效应”
图3-2 利用热压作用的自然通风示意图
7
3.1 通风系统的分类及原理
131

❖非金属材料有硬聚氯乙烯板(硬塑板)、玻璃钢等。

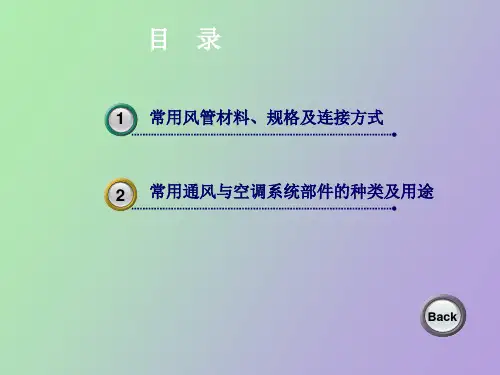

8.1常用风管材料、规格及连接方式
8.1.1 常用风管的材料
1 (1) 普通薄钢板
普通薄钢板由碳素软钢经热轧或冷轧制成。热轧钢 板表面为蓝色发光的氧化铁薄膜，性质较硬而脆，加工 时易断裂；冷轧钢板表面平整光洁无光，性质较软，最 适合空调工程。冷轧钢板号一般为Q195、Q215和Q235， 有板材和卷材，常用厚度为0.5～2mm,板材的规格为750 mm×1800mm、900mm×1800mm和1000mm×2000 mm等。
8.1常用风管材料、规格及连接方式
(3) 塑料复合钢板 塑料复合钢板是在Q215、Q235钢板表面上喷涂一层
厚度为0.2～0.4mm的软质或半软质聚氯乙烯塑料膜制成， 有单面覆层和双面覆层两种。其主要技术性能如下：
① 耐腐蚀性及耐水性能可以耐酸、耐油及醇类侵蚀， 耐水性能好。但对有机溶剂的耐腐蚀性差。
8.1常用风管材料、规格及连接方式
8.1.3 常用风管的连接方式
按金属板材连接的目的，金属板材的连接可分为拼 接、闭合接和延长接三种。拼接是指两张钢板板边连接， 以增大其面积；闭合接是指将板材卷成风管或配件时对 口缝的连接;延长接是指两段风管之间的连接。
按金属板材连接的方法，分咬接、铆接和焊接三种, 其中咬接使用最广。咬接或焊接使用的界限见表8-4。
蝶阀的构造如图8-11所示，多用于风道分支处或空气 分布器前端。转动阀板的角度即可改变空气流量。蝶阀使 用较为方便，但严密性较差。
插板阀的构造如图8-12所示，多用于风机出口或主干 风道处用作开关。通过拉动手柄来调整插板的位置即可改 变风道的空气流量。其调节效果好，但占用空间大。
8.2 常用通风与空调系统部件的种 类及用途

253 T
二、自然通风的设计计算
3、设计计算步骤
（5）分配各窗孔的进、排风量，计算各窗孔的面积。
进风窗孔Pa w
Fb b
Gb
2 Pb p
二、自然通风的设计计算
例题
【例2-1】已知某房间的余热量Q＝300 kW，m＝0.6，室外空气温度tw＝30℃，室内工作区温度tn＝ 38℃。房间如图2-9。μ1＝μ3＝0.5，μ2＝μ4＝0.55，若不考虑风压作用，计算所需的各窗孔面积。
性气体(三氧化硫、二氧化硫、氯化氢、氟化氢、氮氧化合物及一氧化碳)时，全面 通风量按分别所需空气量总和计算。
§2.4 全面通风
二、全面通风量的确定
换气次数法 换气次数n：是指通风量L(m3/h)与通风房间体积V(m3)的比值，即：
n=L/V (次/h) 因此全面通风量为：L=nV (m3/h)
思考题：某车间面积为500m2，层高5m，取n＝12次/h，求全面通风量。
§2.4 全面通风
一、全面通风的气流组织
3.设计原则：
（1）送风口应尽量靠近操作地点。 （2）排风口应尽量靠近有害物源或有害物浓度高的地区。 （3）进风系统气流分布均匀，避免在房间局部地区出现涡流，使有害物 聚积。 （4）合理布置机械送风系统室外进风口。 （5）正确选用机械送风系统的送风方式。 （6）合理分配风量。
§2.4 全面通风
二、全面通风量的确定
定义：是指为了使房间内的空气环境符合规范允许的卫生标准，用于稀释通风
房间的有害物浓度或排除房间内的余热、余湿所需的通风换气量。
1．为稀释有害物所需的通风量 2．为消除余热所需的通风量 3.为消除余湿所需的通风量
L kx yp ys
G Q c(tp ts )

排风道
风帽
排风罩
净旋袋滤化风式尘装除除器置尘尘器器
排风机
排风系统组成示意图
圆形直管 圆形弯管 方形直管
天方地园 园管三通
风帽
屋顶风机
高效过滤器
排烟风机
二、空调系统
● 空调工程：是更高级的通风，既要保证送进室内空气温 度和洁净度，同时还要保持一定的干湿度和速度的设施。
● 空调工程的分类 ①按要求分类：恒温恒湿、净化、除湿和一 般空调系统 ②按集中程度分类：集中、局部、混合式的空调系统；
风口
散流器
柱式散热器
轴流风机
离心风机
送风
空气处理器
进风
一、通风工程
● 排风系统组成（P）： （排风系统示意图） ①排风管道：设置蝶阀、排风口、排气罩、风帽等； ②管道配件及管件：弯头、三通、四通、异径管、兰 盘、导流片、静压箱等； ③管道配件：测定孔、管道支托架； ④排风设备：排风机、净化设备等。
● 详图：针对设备安装、部件的加工制作、风管与设 备的保温均采用标准图。 ①管道保温详图； ②标准详图。
400 ×320
400×320
② 设备型号及参数、管道的规格及型号。
二、通风空调工程剖面图
● 剖面图：主要表示设备、管道、部件在竖直方向上的 布置、标高和尺寸。
● 空调系统的剖面图： ①双线表示对应平面图中的风管、设备、部件的位置 尺寸； ②注明风管直径、断面尺寸、管子的标高、送排风口 的形式及标高和尺寸、空气的流向、设备中心线及 标高、风管出屋面及风帽的标高等；
房 间
喷嘴
送
混合段
风
二次风
（旁道风门） 凝结水管道 二次风
混合式空调机（静压箱）原理图
