通风、空调工程施工图预算--通风安装工程量计算(含案例)通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。

如下图所示动力，将室内污浊2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。

Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。

Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风(P)系统组成，如下图所示。

Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出。

Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等：见送风系统。

二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

②风管长度计算：一律以施工图所示中心线长度为准。

包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度。

部件长度值按教材表5.2计取。

③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

风管制作与安装定额不包括：过跨风管的落地支架制安。

按重量另计其费用，使用通风空调分册相关子目。

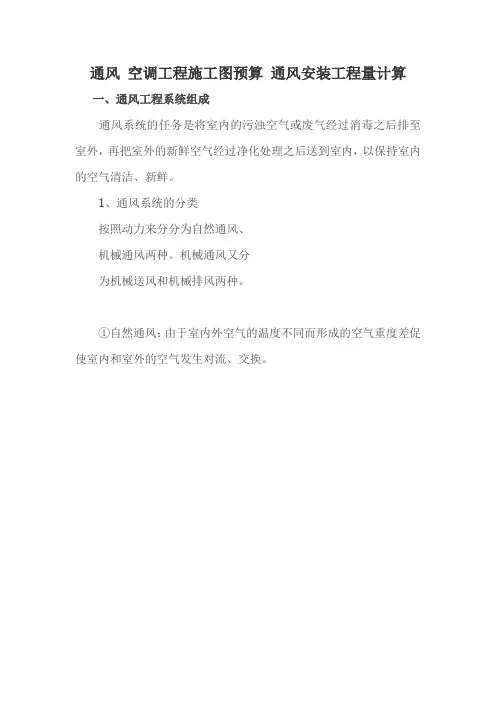

通风空调工程施工图预算通风安装工程量计算一、通风工程系统组成通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外，再把室外的新鲜空气经过净化处理之后送到室内，以保持室内的空气清洁、新鲜。

1、通风系统的分类按照动力来分分为自然通风、机械通风两种。

机械通风又分为机械送风和机械排风两种。

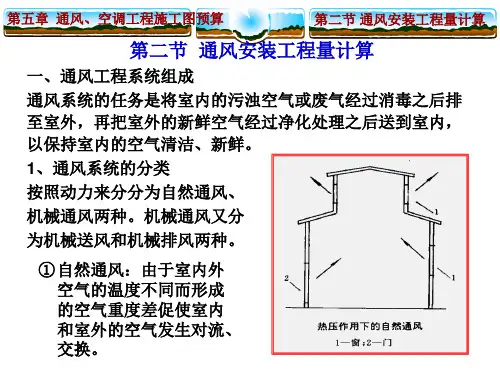

①自然通风：由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。

②机械通风机械通风分为机械送风和机械排风两种。

机械送风：利用风机产生的动力，使空气在通风管道系统内沿一定的方向流动，分送到各用其房间或用气点。

如下图所示Ø机械排风：利用风机产生的动力，将室内污浊的空气或废气经过消毒之后排至室外。

如下图所示。

2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。

Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。

Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风(P)系统组成，如下图所示。

Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出。

Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等：见送风系统。

二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。

如下图所示动力，将室内污浊2、通风工程系统组成①送风（给风）系统组成(J系统），如下图所示.Ø吸（回、排）风口：将房间内浊气吸入回风管道，送回空气处理室处理.Ø管道配件（管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风（P）系统组成，如下图所示.Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出.Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器:用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等:见送风系统。

二、通风安装工程量计算（一）通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积:不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

②风管长度计算：一律以施工图所示中心线长度为准。

包括弯头、三通、变径管、天圆地方管件长度.支管长度以支管中心线与主管中心线交接点为分界点.风管长度不包括部件所占长度.部件长度值按教材表5。

2计取。

③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

风管制作与安装定额不包括:过跨风管的落地支架制安。

按重量另计其费用，使用通风空调分册相关子目.④净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同，用相应定额，但是，零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费。

實例：通風空調工程施工圖預算編制一、某通風空調工程的工程概況、施工圖與施工說明1、工程概況：本工程為某工廠車間送風系統的安裝，其施工圖見圖5-5、圖5-6。

室外空氣由空調箱的固定式鋼百葉窗引入，經保溫閥去空氣篩檢程式過濾。

再由上通閥，進入空氣加熱器（冷卻器），加熱或降溫後的空氣由帆布軟管，經風機圓形瓣式啟動閥進入風機，由風機驅動進入主風管。

再由六根支管上的空氣分佈器送入室內。

空氣分佈器前均設有圓形蝶閥，供調節風量用。

圖5-5通風系統平面圖圖5-6通風系統A-A剖面圖2、施工說明：（1）風管採用熱軋薄鋼板。

風管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。

（2）風管角鋼法蘭規格：DN500，∟25×4；DN500以上，∟30×4。

（3）風管內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色酚醛調和漆兩道。

（4）所有鋼部件內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色厚漆兩道。

（5）風管、部件製作安裝要求，執行國家施工驗收規範有關規定。

3、設備部件一覽表（表5-4）表5-4 設備部件一覽表編號名稱型號及規格單位數量備註1 鋼百葉窗500×400 個 1 20kg2 保溫閥500×400 個 13空氣篩檢程式LWP-D(I型)臺 1空氣篩檢程式框架個 1 41kg 4空氣加熱器(冷卻器)SRZ-12x6D 臺 2 139kg空氣加熱器支架G=9.64kg5空氣加熱器上通閥1200×400 個 1 6風機圓形瓣式啟動閥D800 個 17 帆布軟接頭D600 個 1 L=3008 離心式通風機T4-72No8C 臺 1電動機Y200 L–4300kw臺 1皮帶防護罩C式II型個 1G=15.5kg風機減震臺CG327 8C kg291.39 天圓地方管D800/560×640個 1 H=40010密閉式斜插板閥D800 個 1G=40kg/個11 帆布軟接頭D800 個 1 L=30012 圓形蝶閥D320 個 613 天圓地方管D320/600×3006 H=200 14 空氣分佈器4# 600×300 個 6空氣分佈器支架個 6圖5.8二、編制的依據1、某工廠車間通風工程施工圖。
