专题17 图形的变换和投影视图-备考2020中考数学高频考点分类突破(解析版)

投影与视图【考点整理】1．投影投影：物体在光线的照射下，在某个平面内形成的影子叫做______，光线叫做投射线，投影所在的平面叫做投影面．平行投影：平行的投射线所形成的投影叫做平行投影．物体的视图实际上是该物体在______光线下且光线与投影面垂直时形成的投影．中心投影：由同一点发出的投射线所形成的投影．【智慧锦囊】在阳光下，不同时刻，同一物体的影子长度不同；在同一时刻，不同物体的影子长与它们的高度成比例，即两物体影子之比_______其对应的高的比．2．物体的三视图三视图：物体在正投影面上的正投影叫做________；在水平投影面上的正投影叫做________；在左侧投影面上的正投影叫做________ ．主视图、左视图和俯视图合称三视图．三视图画法：首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图．主视图反映物体的_____和_____ ，俯视图反映物体的_____和_____ ，左视图反映物体的_____和_____ ．【智慧锦囊】画三视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等，看得见部分的轮廓线通常画成______，看不见部分的轮廓线通常画成______．3．图形的展开与折叠圆柱的表面展开图：由两个相同的圆形和一个长方形组成的．棱柱的表面展开图：按棱柱表面不同的棱剪开，可能得到不同的组合形式的平面展开图．圆锥的表面展开图：由一个圆和一个扇形组成．多面体的平面展开：通过实验操作、合理想象解决这类问题，也可先动手折一折．正方体的平面展开图：将正方体表面沿着某些棱展开成一个平面图形，需要剪开7条棱，由于剪开的方法不同，会得到11种不同形状的展开图．（1）一四一型：（2）二三一型（3）三三型⑩（4）二二二型4．正方体的常见截面形状截面一般有横截面(水平截)、纵截面(竖直截)、斜截面，得到的截面不同．【解题秘籍】1．数小正方体的个数的方法(1)主视图与俯视图的行数相同，其每列方块数是俯视图中该列中的最大数字；(2)左视图的列数与俯视图的列数相同，其每列的方块数是俯视图中该行中的最大数字．此类问题可用口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”来理解．2．三视图的正逆向思维对三视图的考查主要有两类，一是根据所给物体画三视图，二是根据三视图描述物体形状．在画三视图要注意三视图的特征和视图时看不见的线要化为虚线，此考点是中考的热点考点．【易错提醒】1．注意区分平行投影与中心投影，理解各自特点和异同．2．画圆锥的俯视图时，应注意画上圆心(表示圆锥的顶点)．3．画简单组合体的三视图，要善于观察和想象，分清图形特征与位置关系．【题型解析】1.投影【例题1】如图是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（）。

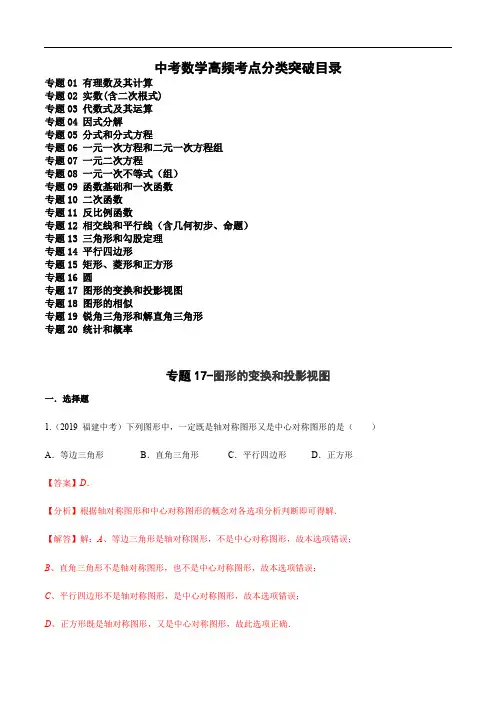

中考数学高频考点分类突破目录专题01 有理数及其计算专题02 实数(含二次根式)专题03 代数式及其运算专题04 因式分解专题05 分式和分式方程专题06 一元一次方程和二元一次方程组专题07 一元二次方程专题08 一元一次不等式（组）专题09 函数基础和一次函数专题10 二次函数专题11 反比例函数专题12 相交线和平行线（含几何初步、命题）专题13 三角形和勾股定理专题14 平行四边形专题15 矩形、菱形和正方形专题16 圆专题17 图形的变换和投影视图专题18 图形的相似专题19 锐角三角形和解直角三角形专题20 统计和概率专题17-图形的变换和投影视图一．选择题1.（2019 福建中考）下列图形中，一定既是轴对称图形又是中心对称图形的是（）A．等边三角形B．直角三角形C．平行四边形D．正方形【答案】D．【分析】根据轴对称图形和中心对称图形的概念对各选项分析判断即可得解．【解答】解：A、等边三角形是轴对称图形，不是中心对称图形，故本选项错误；B、直角三角形不是轴对称图形，也不是中心对称图形，故本选项错误；C、平行四边形不是轴对称图形，是中心对称图形，故本选项错误；D、正方形既是轴对称图形，又是中心对称图形，故此选项正确．故选：D．2.（2019 广东中考）下列四个银行标志中，既是中心对称图形，又是轴对称图形的是（）A．B．C．D．【答案】C．【分析】根据轴对称图形和中心对称图形的概念对各选项分析判断即可得解．【解答】解：A、是轴对称图形，不是中心对称图形，故本选项错误；B、是轴对称图形，不是中心对称图形，故本选项错误；C、既是轴对称图形，也是中心对称图形，故本选项正确；D、是轴对称图形，不是中心对称图形，故本选项错误．故选：C．3.（2019 湖北黄石中考）下列图形中，既是轴对称图形又是中心对称图形的是（）A．B．C．D．【答案】D．【分析】根据轴对称图形和中心对称图形的概念对各选项分析判断即可得解．【解答】解：A、是轴对称图形，不是中心对称图形，故本选项错误；B、不是轴对称图形，是中心对称图形，故本选项错误；C、是轴对称图形，不是中心对称图形，故本选项错误；D、既是轴对称图形，又是中心对称图形，故此选项正确．故选：D．4.（2019 吉林中考）把图中的交通标志图案绕着它的中心旋转一定角度后与自身重合，则这个旋转角度至少为（）A．30°B．90°C．120°D．180°【答案】C．【分析】根据图形的对称性，用360°除以3计算即可得解．【解答】解：∵360°÷3＝120°，∴旋转的角度是120°的整数倍，∴旋转的角度至少是120°．故选：C．5．（2019·甘肃兰州）如图，平面直角坐标系xOy中，将四边形ABCD先向下平移，再向右平移得到四边形A1B1C1D1，已知A（–3，5），B（–4，3），A1（3，3），则点B1坐标为A．（1，2）B．（2，1）C．（1，4）D．（4，1）【答案】B【解析】图形向下平移，纵坐标发生变化，图形向右平移，横坐标发生变化.A（–3，5）到A1（3，3）得向右平移3–（–3）=6个单位，向下平移5–3=2个单位.所以B （–4，3）平移后B 1（2，1）.故选B ． 6．（2019·山东枣庄）如图，将△ABC 沿BC 边上的中线AD 平移到△A ′B ′C ′的位置．已知△ABC 的面积为16，阴影部分三角形的面积9．若AA ′=1，则A ′D 等于A ．2B ．3C ．4D ． 【答案】B 【解析】∵S △ABC =16.S △A ′EF =9，且AD 为BC 边的中线，∴S △A ′DE =S △A ′EF =，S △ABD =S △ABC =8， ∵将△ABC 沿BC 边上的中线AD 平移得到△A 'B 'C '，∴A ′E ∥AB ，∴△DA ′E ∽△DAB ，则，即，解得A ′D =3或A ′D =﹣（舍），故选B ． 【名师点睛】本题主要平移的性质，解题的关键是熟练掌握平移变换的性质与三角形中线的性质、相似三角形的判定与性质等知识点．7．（2019•湖南邵阳）一次函数y1=k 1x +b 1的图象l 1如图所示，将直线l 1向下平移若干个单位后得直线l 2，l 2的函数表达式为y 2=k 2x +b 2．下列说法中错误的是A ．k 1=k 2B ．b 1<b 2321292122A'DE ABDS A'D AD S ⎛⎫= ⎪⎝⎭2991816A'D A'D ⎛⎫== ⎪+⎝⎭37C．b1>b2D．当x=5时，y1>y2【答案】B【解析】∵将直线l1向下平移若干个单位后得直线l2，∴直线l1∥直线l2，∴k1=k2，∵直线l1向下平移若干个单位后得直线l2，∴b1>b2，∴当x=5时，y1>y2，故选B．【名师点睛】本题考查图形的平移变换和函数解析式之间的关系，在平面直角坐标系中，图形的平移与图形上某点的平移相同．平移中点的变化规律是：横坐标左移加，右移减；纵坐标上移加，下移减．平移后解析式有这样一个规律“左加右减，上加下减”．关键是要搞清楚平移前后的解析式有什么关系．8．（2019，山东枣庄，3分）下列图形，可以看作中心对称图形的是A．B．C．D．【答案】B【解析】A．不是中心对称图形，故本选项不符合题意；[w%ww^~.&.co@m]B．是中心对称图形，故本选项符合题意；C．不是中心对称图形，故本选项不符合题意；D．不是中心对称图形，故本选项不符合题意．故选B．【名师点睛】本题考查了中心对称图形的概念，中心对称图形是要寻找对称中心，旋转180度后两部分重合．9．（2019•随州）如图是一个几何体的三视图，则这个几何体的表面积为（）A．2πB．3πC．4πD．5π【解答】解：根据三视图可得这个几何体是圆锥，底面积＝π×12＝π，侧面积为=12lR=12×2π×3＝3π，则这个几何体的表面积＝π+3π＝4π；故选：C．10．（2019•河北）图2是图1中长方体的三视图，若用S表示面积，S主＝x2+2x，S左＝x2+x，则S俯＝（）A．x2+3x+2B．x2+2C．x2+2x+1D．2x2+3x【解答】解：∵S主＝x2+2x＝x（x+2），S左＝x2+x＝x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯＝（x+2）（x+1）＝x2+3x+2，故选：A．11.（2019 重庆中考）如图，在△ABC中，D是AC边上的中点，连结BD，把△BDC沿BD翻折，得到△BDC'，DC′与AB交于点E，连结AC'，若AD＝AC′＝2，BD＝3，则点D到BC′的距离为（）A．B．C．D．【答案】B．【分析】连接CC'，交BD于点M，过点D作DH⊥BC'于点H，由翻折知，△BDC≌△BDC'，BD垂直平分CC'，证△ADC'为等边三角形，利用解直角三角形求出DM＝1，C'M＝DM＝，BM＝2，在Rt△BMC'中，利用勾股定理求出BC'的长，在△BDC'中利用面积法求出DH的长．【解答】解：如图，连接CC'，交BD于点M，过点D作DH⊥BC'于点H，∵AD＝AC′＝2，D是AC边上的中点，∴DC＝AD＝2，由翻折知，△BDC≌△BDC'，BD垂直平分CC'，∴DC＝DC'＝2，BC＝BC'，CM＝C'M，∴AD＝AC′＝DC'＝2，∴△ADC'为等边三角形，∴∠ADC'＝∠AC'D＝∠C'AC＝60°，∵DC＝DC'，∴∠DCC'＝∠DC'C＝×60°＝30°，在Rt△C'DM中，∠DC'C＝30°，DC'＝2，∴DM＝1，C'M＝DM＝，∴BM＝BD﹣DM＝3﹣1＝2，在Rt△BMC'中，BC'＝＝＝，∵S△BDC'＝BC'•DH＝BD•CM，∴DH＝3×，∴DH＝，故选：B．二、填空题12.（2019 甘肃中考）如图，每一图中有若干个大小不同的菱形，第1幅图中有1个菱形，第2幅图中有3个菱形，第3幅图中有5个菱形，如果第n幅图中有2019个菱形，则n＝．【答案】1010．【分析】根据题意分析可得：第1幅图中有1个，第2幅图中有2×2﹣1＝3个，第3幅图中有2×3﹣1＝5个，…，可以发现，每个图形都比前一个图形多2个，继而即可得出答案．【解答】解：根据题意分析可得：第1幅图中有1个．第2幅图中有2×2﹣1＝3个．第3幅图中有2×3﹣1＝5个．第4幅图中有2×4﹣1＝7个．…．可以发现，每个图形都比前一个图形多2个．故第n幅图中共有（2n﹣1）个．当图中有2019个菱形时，2n﹣1＝2019，n＝1010，故答案为：1010．13.（2019 陕西中考）如图，在正方形ABCD中，AB＝8，AC与BD交于点O，N是AO的中点，点M在BC边上，且BM＝6．P为对角线BD上一点，则PM﹣PN的最大值为．【答案】2．【分析】作以BD为对称轴作N的对称点N'，连接PN'，MN'，依据PM﹣PN＝PM﹣PN'≤MN'，可得当P，M，N'三点共线时，取“＝”，再求得＝＝，即可得出PM∥AB∥CD，∠CMN'＝90°，再根据△N'CM 为等腰直角三角形，即可得到CM＝MN'＝2．【解答】解：如图所示，作以BD为对称轴作N的对称点N'，连接PN'，MN'，根据轴对称性质可知，PN＝PN'，∴PM﹣PN＝PM﹣PN'≤MN'，当P，M，N'三点共线时，取“＝”，∵正方形边长为8，∴AC＝AB＝，∵O为AC中点，∴AO＝OC＝，∵N为OA中点，∴ON＝，∴ON'＝CN'＝，∴AN'＝，∵BM＝6，∴CM＝AB﹣BM＝8﹣6＝2，∴＝＝∴PM∥AB∥CD，∠CMN'＝90°，∵∠N'CM＝45°，∴△N'CM为等腰直角三角形，∴CM＝MN'＝2，即PM﹣PN的最大值为2，故答案为：2．14．（2019·山东淄博）如图，在正方形网格中，格点△ABC绕某点顺时针旋转角α（0<α<180°）得到格点△A1B1C1，点A与点A1，点B与点B1，点C与点C1是对应点，则α=__________度．【答案】90【解析】如图，连接CC1，AA1，作CC1，AA1的垂直平分线交于点E，连接AE，A1E∵CC1，AA1的垂直平分线交于点E，∴点E是旋转中心，∵∠AEA1=90°，∴旋转角α=90°，故答案为：90．【名师点睛】本题考查了旋转的性质，确定旋转的中心是本题的关键．15.（2019▪广西池河）如图，在平面直角坐标系中，A（2，0），B（0，1），AC由AB绕点A顺时针旋转90°而得，则AC所在直线的解析式是__________．【答案】y =2x ﹣4【解析】∵A （2，0），B （0，1），∴OA =2，OB =1，过点C 作CD ⊥x 轴于点D ，则易知△ACD ≌△BAO （AAS ），∴AD =OB =1，CD =OA =2，∴C （3，2），设直线AC 的解析式为y =kx +b ，将点A ，点C 坐标代入得，∴， ∴直线AC 的解析式为y =2x ﹣4．故答案为：y =2x ﹣4．16．（2019•湖北十堰）如图，AB 为半圆的直径，且AB =6，将半圆绕点A 顺时针旋转60°，点B 旋转到点C 的位置，则图中阴影部分的面积为__________．【答案】6π【解析】由图可得，图中阴影部分的面积为：=6π， 故答案为：6π．0223k b k b=+⎧⎨=+⎩24k b =⎧⎨=-⎩222606(62)(62)36022⨯π⨯π⨯÷π⨯÷+-【名师点睛】本题考查扇形面积的计算、旋转的性质，解答本题的关键是明确题意，利用数形结合的思想解答．17．（2019•郴州）已知某几何体的三视图如图，其中主视图和左视图都是腰长为5，底边长为4的等腰三角形，则该几何体的侧面展开图的面积是．（结果保留π）【解答】解：由三视图可知，该几何体是圆锥，∴侧面展开图的面积＝π•2•5＝10π，故答案为10π．18．（2019•聊城）如图是一个圆锥的主视图，根据图中标出的数据（单位：cm），计算这个圆锥侧面展开图圆心角的度数为．【解答】解：∵圆锥的底面半径为1，∴圆锥的底面周长为2π，∵圆锥的高是2√2，∴圆锥的母线长为3，设扇形的圆心角为n °，∴nπ×3180=2π，解得n ＝120．即圆锥的侧面展开图中扇形的圆心角为120°．故答案为：120°．19.（2019•济南）如图，在矩形纸片ABCD 中，将AB 沿BM 翻折，使点A 落在BC 上的点N 处，BM 为折痕，连接MN ；再将CD 沿CE 翻折，使点D 恰好落在MN 上的点F 处，CE 为折痕，连接EF 并延长交BM 于点P ，若AD ＝8，AB ＝5，则线段PE 的长等于 ．【答案】．【分析】根据折叠可得ABNM 是正方形，CD ＝CF ＝5，∠D ＝∠CFE ＝90°，ED ＝EF ，可求出三角形FNC 的三边为3，4，5，在Rt △MEF 中，由勾股定理可以求出三边的长，通过作辅助线，可证△FNC ∽△PGF ，三边占比为3：4：5，设未知数，通过PG ＝HN ，列方程求出待定系数，进而求出PF 的长，然后求PE 的长．【解答】解：过点P 作PG ⊥FN ，PH ⊥BN ，垂足为G 、H ，由折叠得：ABNM 是正方形，AB ＝BN ＝NM ＝MA ＝5，CD ＝CF ＝5，∠D ＝∠CFE ＝90°，ED ＝EF ，∴NC＝MD＝8﹣5＝3，在Rt△FNC中，FN＝＝4，∴MF＝5﹣4＝1，在Rt△MEF中，设EF＝x，则ME＝3﹣x，由勾股定理得，12+（3﹣x）2＝x2，解得：x＝，∵∠CFN+∠PFG＝90°，∠PFG+∠FPG＝90°，∴△FNC∽△PGF，∴FG：PG：PF＝NC：FN：FC＝3：4：5，设FG＝3m，则PG＝4m，PF＝5m，∴GN＝PH＝BH＝4﹣3m，HN＝5﹣（4﹣3m）＝1+3m＝PG＝4m，解得：m＝1，∴PF＝5m＝5，∴PE＝PF+FE＝5+＝，故答案为：．三、解答题20.（2019 辽宁大连中考）把函数C1：y＝ax2﹣2ax﹣3a（a≠0）的图象绕点P（m，0）旋转180°，得到新函数C2的图象，我们称C2是C1关于点P的相关函数．C2的图象的对称轴与x轴交点坐标为（t，0）．（1）填空：t的值为（用含m的代数式表示）（2）若a＝﹣1，当≤x≤t时，函数C1的最大值为y1，最小值为y2，且y1﹣y2＝1，求C2的解析式；（3）当m＝0时，C2的图象与x轴相交于A，B两点（点A在点B的右侧）．与y轴相交于点D．把线段AD原点O逆时针旋转90°，得到它的对应线段A′D′，若线A′D′与C2的图象有公共点，结合函数图象，求a 的取值范围．【分析】（1）C1：y＝ax2﹣2ax﹣3a＝a（x﹣1）2﹣4a，顶点（1，﹣4a）围绕点P（m，0）旋转180°的对称点为（2m﹣1，4a），即可求解；（2）分t＜1、1≤t、t三种情况，分别求解；（3）分a＞0、a＜0两种情况，分别求解．【解答】解：（1）C1：y＝ax2﹣2ax﹣3a＝a（x﹣1）2﹣4a，顶点（1，﹣4a）围绕点P（m，0）旋转180°的对称点为（2m﹣1，4a），C2：y＝﹣a（x﹣2m+1）2+4a，函数的对称轴为：x＝2m﹣1，t＝2m﹣1，故答案为：2m﹣1；（2）a＝﹣1时，C1：y＝（x﹣1）2﹣4，①当t＜1时，x＝时，有最小值y2＝，x＝t时，有最大值y1＝﹣（t﹣1）2+4，则y1﹣y2＝﹣（t﹣1）2+4﹣＝1，无解；②1≤t时，x＝1时，有最大值y1＝4，x＝时，有最小值y2＝﹣（t﹣1）2+4，y1﹣y2＝≠1（舍去）；③当t时，x＝1时，有最大值y1＝4，x＝t时，有最小值y2＝﹣（t﹣1）2+4，y1﹣y2＝（t﹣1）2＝1，解得：t＝0或2（舍去0），故C2：y＝（x﹣2）2﹣4＝x2﹣4x；（3）m＝0，C2：y＝﹣a（x+1）2+4a，点A、B、D、A′、D′的坐标分别为（1，0）、（﹣3，0）、（0，3a）、（0，1）、（﹣3a，0），当a＞0时，a越大，则OD越大，则点D′越靠左，当C2过点A′时，y＝﹣a（0+1）2+4a＝1，解得：a＝，当C2过点D′时，同理可得：a＝1，故：0＜a或a≥1；当a＜0时，当C2过点D′时，﹣3a＝1，解得：a＝﹣，故：a≤﹣；综上，故：0＜a或a≥1或a≤﹣．21.（2019山西中考）综合与实践动手操作：第一步：如图1，正方形纸片ABCD沿对角线AC所在的直线折叠，展开铺平．在沿过点C的直线折叠，使点B，点D都落在对角线AC上．此时，点B与点D重合，记为点N，且点E，点N，点F三点在同一条直线上，折痕分别为CE，CF．如图2．第二步：再沿AC所在的直线折叠，△ACE与△ACF重合，得到图3．第三步：在图3的基础上继续折叠，使点C与点F重合，如图4，展开铺平，连接EF，FG，GM，ME．如图5，图中的虚线为折痕．问题解决：（1）在图5中，∠BEC的度数是，的值是．（2）在图5中，请判断四边形EMGF的形状，并说明理由；（3）在不增加字母的条件下，请你以图中5中的字母表示的点为顶点，动手画出一个菱形（正方形除外），并写出这个菱形：．【分析】（1）由折叠的性质得BE＝EN，AE＝AF，∠CEB＝∠CEN，∠BAC＝∠CAD，由正方形性质得∠EAF＝90°，推出∠AEF＝∠AFE＝45°，得出∠BEN＝135°，∠BEC＝67.5°，证得△AEN是等腰直角三角形，得出AE＝EN，即可得出结果；（2）由正方形性质得∠B＝∠BCD＝∠D＝90°，由折叠的性质得∠BCE＝∠ECA＝∠ACF＝∠FCD，CM＝CG，∠BEC＝∠NEC＝∠NFC＝∠DFC，得出∠BCE＝∠ECA＝∠ACF＝∠FCD＝22.5°，∠BEC＝∠NEC＝∠NFC＝∠DFC＝67.5°，由折叠可知MH、GH分别垂直平分EC、FC，得出MC＝ME＝CG＝GF，推出∠MEC＝∠BCE＝22.5°，∠GFC＝∠FCD＝22.5°，∠MEF＝90°，∠GFE＝90°，推出∠CMG＝45°，∠BME ＝45°，得出∠EMG＝90°，即可得出结论；（3）连接EH、FH，由折叠可知MH、GH分别垂直平分EC、FC，同时EC、FC也分别垂直平分MH、GH，则四边形EMCH与四边形FGCH是菱形．【解答】解：（1）由折叠的性质得：BE＝EN，AE＝AF，∠CEB＝∠CEN，∠BAC＝∠CAD，∵四边形ABCD是正方形，∴∠EAF＝90°，∴∠AEF＝∠AFE＝45°，∴∠BEN＝135°，∴∠BEC＝67.5°，∴∠BAC＝∠CAD＝45°，∵∠AEF＝45°，∴△AEN是等腰直角三角形，∴AE＝EN，∴＝＝；故答案为：67.5°，；（2）四边形EMGF是矩形；理由如下：∵四边形ABCD是正方形，∴∠B＝∠BCD＝∠D＝90°，由折叠的性质得：∠BCE＝∠ECA＝∠ACF＝∠FCD，CM＝CG，∠BEC＝∠NEC＝∠NFC＝∠DFC，∴∠BCE＝∠ECA＝∠ACF＝∠FCD＝＝22.5°，∠BEC＝∠NEC＝∠NFC＝∠DFC＝67.5°，由折叠可知：MH、GH分别垂直平分EC、FC，∴MC＝ME＝CG＝GF，∴∠MEC＝∠BCE＝22.5°，∠GFC＝∠FCD＝22.5°，∴∠MEF＝90°，∠GFE＝90°，∵∠MCG＝90°，CM＝CG，∴∠CMG＝45°，∵∠BME＝∠BCE+∠MEC＝22.5°+22.5°＝45°，∴∠EMG＝180°﹣∠CMG﹣∠BME＝90°，∴四边形EMGF是矩形；（3）连接EH、FH，如图所示：∵由折叠可知：MH、GH分别垂直平分EC、FC，同时EC、FC也分别垂直平分MH、GH，∴四边形EMCH与四边形FGCH是菱形，故答案为：菱形EMCH或菱形FGCH．22.（2019•济南）如图1，抛物线C：y＝ax2+bx经过点A（﹣4，0）、B（﹣1，3）两点，G是其顶点，将抛物线C绕点O旋转180°，得到新的抛物线C′．（1）求抛物线C的函数解析式及顶点G的坐标；（2）如图2，直线l：y＝kx﹣经过点A，D是抛物线C上的一点，设D点的横坐标为m（m＜﹣2），连接DO并延长，交抛物线C′于点E，交直线l于点M，若DE＝2EM，求m的值；（3）如图3，在（2）的条件下，连接AG、AB，在直线DE下方的抛物线C上是否存在点P，使得∠DEP ＝∠GAB？若存在，求出点P的横坐标；若不存在，请说明理由．【分析】（1）运用待定系数法将A（﹣4，0）、B（﹣1，3）代入y＝ax2+bx中，即可求得a和b的值和抛物线C解析式，再利用配方法将抛物线C解析式化为顶点式即可求得顶点G的坐标；（2）根据抛物线C绕点O旋转180°，可求得新抛物线C′的解析式，再将A（﹣4，0）代入y＝kx﹣中，即可求得直线l解析式，根据对称性可得点E坐标，过点D作DH∥y轴交直线l于H，过E作EK∥y轴交直线l于K，由DE＝2EM，即可得＝，再证明△MEK∽△MDH，即可得DH＝3EK，建立方程求解即可；（3）连接BG，易证△ABG是Rt△，∠ABG＝90°，可得tan∠DEP＝tan∠GAB＝，在x轴下方过点O作OH⊥OE，在OH上截取OH＝OE＝，过点E作ET⊥y轴于T，连接EH交抛物线C于点P，点P即为所求的点；通过建立方程组求解即可．【解答】解：（1）将A（﹣4，0）、B（﹣1，3）代入y＝ax2+bx中，得解得∴抛物线C解析式为：y＝﹣x2﹣4x，配方，得：y＝﹣x2﹣4x＝﹣（x+2）2+4，∴顶点为：G（﹣2，4）；（2）∵抛物线C绕点O旋转180°，得到新的抛物线C′．∴新抛物线C′的顶点为：G′（2，﹣4），二次项系数为：a′＝1∴新抛物线C′的解析式为：y＝（x﹣2）2﹣4＝x2﹣4x将A（﹣4，0）代入y＝kx﹣中，得0＝﹣4k﹣，解得k＝，∴直线l解析式为y＝x﹣，∵D（m，﹣m2﹣4m），∴直线DO的解析式为y＝﹣（m+4）x，由抛物线C与抛物线C′关于原点对称，可得点D、E关于原点对称，∴E（﹣m，m2+4m）如图2，过点D作DH∥y轴交直线l于H，过E作EK∥y轴交直线l于K，则H（m，m﹣），K（﹣m，m﹣），∴DH＝﹣m2﹣4m﹣（m﹣）＝﹣m2m+，EK＝m2+4m﹣（m﹣）＝m2+m+，∵DE＝2EM∴＝，∵DH∥y轴，EK∥y轴∴DH∥EK∴△MEK∽△MDH∴＝＝，即DH＝3EK∴﹣m2m+＝3（m2+m+）解得：m1＝﹣3，m2＝，∵m＜﹣2∴m的值为：﹣3；（3）由（2）知：m＝﹣3，∴D（﹣3，3），E（3，﹣3），OE＝3，如图3，连接BG，在△ABG中，∵AB2＝（﹣1+4）2+（3﹣0）2＝18，BG2＝2，AG2＝20∴AB2+BG2＝AG2∴△ABG是Rt△，∠ABG＝90°，∴tan∠GAB＝＝＝，∵∠DEP＝∠GAB∴tan∠DEP＝tan∠GAB＝，在x轴下方过点O作OH⊥OE，在OH上截取OH＝OE＝，过点E作ET⊥y轴于T，连接EH交抛物线C于点P，点P即为所求的点；∵E（3，﹣3），∴∠EOT＝45°∵∠EOH＝90°∴∠HOT＝45°∴H（﹣1，﹣1），设直线EH解析式为y＝px+q，则，解得∴直线EH解析式为y＝﹣x，解方程组，得，，∴点P的横坐标为：或．。

例6 如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三
棱柱，所得几何体的俯视图的周长是 ．
第十四页，共二十一页。
【分析】画出几何体的俯视图，再分别求各边的长即可． 【自主解答】由题可知，正三棱柱的俯视图为正三角形，
∵底面周长＝9，∴底面边长＝9÷3＝3，∵截去一个底面周长为3的 正三棱柱．∴截去的三角形为边长为1的正三角形，根据几何体俯视 图可知周长＝1＋2＋2＋3＝8.
实物体三视图中的虚实线
根据实物体画三视图，若有看不见的棱时，应当将其画在 对应(duìyìng)的视图上，并用虚线体现．
第六页，共二十一页。
命题角度❸ 小立方块组合体的三视图判断
例3(2017·福建)如图，由四个正方体组成的几何体的左视图是(
)
第七页，共二十一页。
【分析】利用左视图的定义直接确定三视图即可． 【自主解答】从这个几何体的左面看，可得到两个正方形，且上下排列
第十五页，共二十一页。
考点二 立体图形的展开与折叠 例7 (2017·长春)下列图形中，可以是正方体表面展开图的是( )
第十六页，共二十一页。
【分析】观察选项中的图形，确定出正方体表面展开图即可．
【自主解答】 根据正方体的展开图种类可知，D项是正方体表面展开图
．故选D.
的一种表面展开图，那么在这个正方体的表面，与“我”
相对的面上的汉字是(
D)
A．花
B．是
C．攀
D．家
第十九页，共二十一页。
2．(2017·北京)如图是某个几何体的展开(zhǎn kāi)图，
该几何体是(
A．三棱柱
A)
B．圆锥

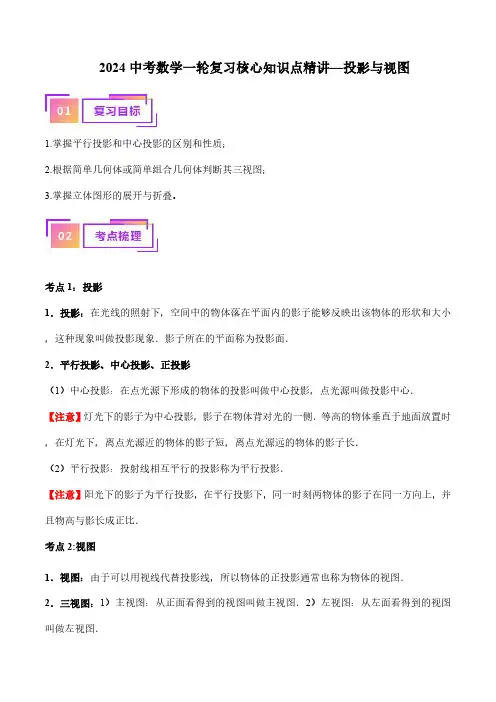

2024中考数学一轮复习核心知识点精讲—投影与视图1.掌握平行投影和中心投影的区别和性质；2.根据简单几何体或简单组合几何体判断其三视图；3.掌握立体图形的展开与折叠。

考点1：投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．考点2:视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．【题型1：平行投影与中心投影】【典例1】（2021•绍兴）如图，树AB在路灯O的照射下形成投影AC，已知路灯高PO＝5m，树影AC＝3m，树AB与路灯O的水平距离AP＝4.5m，则树的高度AB长是（）A．2m B．3m C．m D．m【答案】A【解答】解：∵AB∥OP，∴△CAB∽△CPO，∴，∴，∴AB＝2（m），故选：A．【变式1-1】（2021•南京）如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板．在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．【答案】D【解答】解：根据正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，灯在纸板上方，∴上面两条边离点光源近，在同一投影面上的影子就长于下方离点光源远的两条边，∴上方投影比下方投影要长，故选：D．【变式1-2】（2020•贵阳）下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．【答案】C【解答】解：A、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以A选项错误；B、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以B选项错误；C、在同一时刻阳光下，树高与影子成正比，所以C选项正确．D、图中树高与影子成反比，而在同一时刻阳光下，树高与影子成正比，所以D选项错误；故选：C．【题型2：三视图】【典例2】（2023•德州）如图所示几何体的俯视图为（）A．B．C．D．【答案】C【解答】解：从上面看，是一个矩形，矩形的两边与矩形内部的圆相切．故选：C．【变式2-1】（2023•沈阳）如图是由5个相同的小立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解答】解：此几何体的主视图从左往右分3列，小正方形的个数分别是1，2，1．故选：A．【变式2-2】（2023•枣庄）榫卯是古代中国建筑、家具及其他器械的主要结构方式，是我国工艺文化精神的传承，凸出部分叫榫，凹进部分叫卯．如图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解答】解：如图所示的几何体的主视图如下：．故选：C．【变式2-3】（2023•青岛）一个正方体截去四分之一，得到如图所示的几何体，其左视图是（）A．B．C．D．【答案】D【解答】解：A、选项不符合三种视图，不符合题意；B、选项是主视图，不符合题意；C、选项是右视图，不符合题意；D、选项是左视图，符合题意；故选：D．【变式2-4】（2023•金华）某物体如图所示，其俯视图是（）A．B．C．D．【答案】B【解答】解：该物体的俯视图是：B．故选：B．【题型3：由三视图还原几何体】【典例3】（2023•淮安）如图是一个几何体的三视图，则该几何体的侧面积是（）A．12πB．15πC．18πD．24π【答案】B【解答】解：由三视图可知此几何体为圆锥，∵d＝6，h＝4，∴圆锥的母线长为＝5，∴圆锥的侧面积为：×6π×5＝15π，故选：B．【典例3-1】（2023•河北）如图1，一个2×2的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图2，平台上至少还需再放这样的正方体（）A．1个B．2个C．3个D．4个【答案】B【解答】解：平台上至少还需再放这样的正方体2个，故选：B．【变式3-2】（2023•呼和浩特）如图是某几何体的三视图，则这个几何体是（）A．B．C．D．【答案】C【解答】解：根据主视图可知，这个组合体是上、下两个部分组成且上下两个部分的高度相当，上面是长方形，可能是圆柱体或长方体，由左视图可知，上下两个部分的宽度相等，且高度相当，由俯视图可知，上面是圆柱体，下面是长方体，综上所述，这个组合体上面是圆柱体，下面是长方体，且宽度相等，高度相当，所以选项C中的组合体符合题意，故选：C．【变式3-3】（2023•湖北）如图是一个立体图形的三视图，该立体图形是（）A．三棱柱B．圆柱C．三棱锥D．圆锥【答案】D【解答】解：根据三视图的知识，正视图和左视图都为一个三角形，而俯视图为一个圆，故可得出这个图形为一个圆锥．故选：D．一．选择题（共8小题）1．用3个同样的小正方体摆出的几何体，从正面看到的形状图如图所示，则这个几何体可能是（）A．B．C．D．【答案】A【解答】解：A．从正面看到，底层是两个小正方形，上层的右边是一个小正方形，故本选项符合题意；B．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意；C．从正面看到，底层是两个小正方形，上层的左边是一个小正方形，故本选项不符合题意；D．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意．故选：A．2．下列四个几何体中，从正面看和从上面看都是圆的是（）A．B．C．D．【答案】D【解答】解：A、圆柱的主视图是矩形、俯视图是圆，不符合题意；B、圆台主视图是等腰梯形，俯视图是圆环，不符合题意；C、圆锥主视图是等腰三角形，俯视图是圆和圆中间一点，不符合题意；D、球的主视图、俯视图都是圆，符合题意．故选：D．3．从正面、左面、上面观察某个立体图形，得到如图所示的平面图形，那么这个立体图形是（）A．B．C．D．【答案】C【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：C．4．日晷是我国古代利用日影测定时刻的一种计时仪器，它由“晷面”和“晷针”组成．当太阳光照在日晷上时，晷针的影子就会投向晷面．随着时间的推移，晷针的影子在晷面上慢慢地移动，以此来显示时刻．则晷针在晷面上形成的投影是（）A．中心投影B．平行投影C．既是平行投影又是中心投影D．不能确定【答案】B【解答】解：晷针在晷面上形成的投影是平行投影．故选：B．5．下列四幅图形中，表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是（）A．B．C．D．【答案】A【解答】解：两棵小树在同一时刻同一地点阳光下的影子的方向应该一致，树高与影长的比相等，所以A选项满足条件．故选：A．6．如图，在一间黑屋子的地面A处有一盏探照灯，当人从灯向墙运动时，他在墙上的影子的大小变化情况是（）A．变大B．变小C．不变D．不能确定【答案】B【解答】解：如图所示：当人从灯向墙运动时，他在墙上的影子的大小变化情况是变小．故选：B．7．如图是小红在一天中四个时刻看到的一棵树的影子的图，请你将它们按时间先后顺序进行排列（）A．①②③④B．①③④②C．②①④③D．④②①③【答案】D【解答】解：西为④，西北为②，东北为①，东为③，故其按时间的先后顺序为：④②①③．故选：D．8．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影长DE＝1.8m，窗户下檐到地面的距离BC ＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m【答案】A【解答】解：∵BE∥AD，∴△BCE∽△ACD，∴即＝且BC＝1，DE＝1.8，EC＝1.2∴＝∴1.2AB＝1.8，∴AB＝1.5m．故选：A．二．填空题（共1小题）9．一天下午，小红先参加了校运动会女子200m比赛，然后又参加了女子400m比赛，摄影师在同位置拍摄了她参加这两场比赛的照片，如图所示，则小红参加200m比赛的照片是图2．（填“图1”或“图2”）【答案】图2．【解答】解：图1中的人的影子比较长，所以图1中反映的时间比图2中反映的时间要晚，所以小红参加200m比赛的照片为图2．故答案为图2．三．解答题（共1小题）10．如图，是由若干个完全相同的小正方体组成的一个几何体．从正面、左面、上面观察该几何体，在方格图中画出你所看到的几何体的形状图．（用阴影表示）【答案】见解答．【解答】解：如图所示．一．选择题（共7小题）1．如图是一个正六棱柱的主视图和左视图，则图中a的值为（）A．B．4C．2D．【答案】D【解答】解：正六棱柱的底面如图所示，过点A作AH⊥BC于H．由题意得，2AH+BD＝4，∵∠BAC＝120°，AC＝AB，∴∠CAH＝∠BAH＝60°，∴∠ABH＝30°，∴AB＝2AH，∴4AH＝4，∴AH＝1，∴BH＝AH＝，∴a的值为，故选：D．2．如图所示的是由两个长方体组成的几何体，这两个长方体的底面都是正方形，则该几何体的俯视图是（）A．B．C．D．【答案】C【解答】解：该几何体的俯视图是．故选：C．3．如图所示是一个由若干个相同的正方体组成的几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是（）A．5个B．6个C．11个D．13个【答案】A【解答】解：底层正方体最少的个数应是3个，第二层正方体最少的个数应该是2个，因此这个几何体最少有5个小正方体组成，故选：A．4．如图，是圆桌正上方的灯泡O发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图．已知桌面的直径为1.6m，桌面距离地面1m，若灯泡O距离地面3m，则地面上阴影部分的面积为（）A．0.64πm2B．2.56πm2C．1.44πm2D．5.76πm2【答案】C【解答】解：如图设C，D分别是桌面和其地面影子的圆心，CB∥AD，∴△OBC∽△OAD∴＝，而OD＝3，CD＝1，∴OC＝OD﹣CD＝3﹣1＝2，BC＝×1.6＝0.8，∴＝，∴AD＝1.2，＝π×1.22＝1.44πm2，∴S⊙D即地面上阴影部分的面积为1.44πm2．故选：C．5．如图，上下底面为全等的正六边形礼盒，其主视图与左视图均由矩形构成，主视图中大矩形边长如图所示，左视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A．320cm B．395.2cm C．297.9cm D．480cm【答案】C【解答】解：根据题意，作出实际图形的上底，如图：AC，CD是上底面的两边．则AC＝40÷2＝20（cm），∠ACD＝120°，作CB⊥AD于点B，那么AB＝AC×sin60°＝10（cm），所以AD＝2AB＝20（cm），胶带的长至少＝20×6+15×6≈297.8（cm）．所以至少需要297.9cm的胶带故选：C．6．一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．【答案】D【解答】解：根据主视图和左视图为矩形可判断出该几何体是柱体，根据俯视图是两个矩形可判断出该几何体为．故选：D．7．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．9πB．6πC．3πD．（3+）π【答案】A【解答】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3的正三角形．∴正三角形的边长＝＝2，∴圆锥的底面圆半径是，母线长是2，∴底面周长为2π∴侧面积为×2π×2＝6π，∵底面积为πr2＝3π，∴这个物体的表面积是9π．故选：A．二．填空题（共3小题）8．如图，在平面直角坐标系中，点光源位于P（4，4）处，木杆AB两端的坐标分别为（0，2），（6，2）．则木杆AB在x轴上的影长CD为12．【答案】见试题解答内容【解答】解：过P作PE⊥x轴于E，交AB于M，如图，∵P（4，4），A（0，2），B（6，2）．∴PM＝2，PE＝4，AB＝6，∵AB∥CD，∴＝．∴＝，∴CD＝12，故答案为：12．9．如图，在直角坐标系中，点P（3，2）是一个点光源．木杆AB两端的坐标分别为（2，1），（5，1）．则木杆AB在x轴上的投影长为6．【答案】6．【解答】解：如图，延长PAPB交x轴分别于点A′、点B′，过点P作PN⊥x轴，交AB于点M，垂足为N，∵点A（2，1），点B（5，1），∴AB＝|2﹣5|＝3，AB∥x轴，∴PN⊥AB，又∵点P（3，2），∴PN＝2，PM＝MN＝1，∵AB∥x轴，∴△PAB∽△PA′B′，∴＝＝，∴A′B′＝2AB＝6，即AB在x轴上的影长为6，故答案为：6．10．航拍器拍出的照片会给我们视觉上带来震撼的体验，越来越受追捧．如图，航拍器在空中拍摄地面的区域是一个圆，且拍摄视角α固定：（1）现某型号航拍器飞行高度为36m，测得可拍摄区域半径为48m．若要使拍摄区域面积为现在的2倍，则该航拍器还要升高（36﹣36）m；（2）航拍器由遥控器控制，与（1）中同型号的航拍器最远飞行距离为距遥控器2000m，则该航拍器可拍摄区域的最大半径为m．（忽略遥控器所在高度）【答案】见试题解答内容【解答】解：（1）由题意：tan＝＝，∵拍摄区域面积为现在的2倍，∴可拍摄区域半径为48m，设航拍器飞行高度为hm，则有tan＝＝，∴h＝36，该航拍器还要升高（36﹣36）m，故答案为（36﹣36）．（2）如图，由题意航拍器在以O为圆心，2000m为半径的圆上运动．航拍器可拍摄区域的最大直径为EE′，此时PE⊥OP，PE′⊥OP′，则有＝，∴OE＝（m），故答案为．三．解答题（共1小题）11．李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度．如图所示，该工件的体积是多少？【答案】17πcm3．【解答】解：根据三视图可知该几何体是两个圆柱体叠加在一起，底面直径分别是2cm和4cm，高分别是4cm和1cm，∴体积为：4π×22+π×12×1＝17π（cm3）．答：该工件的体积是17πcm3．1．（2023•大庆）一个长方体被截去一部分后，得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【解答】解：从上面看，是一个矩形．故选：A．2．（2023•广州）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．【答案】D【解答】解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合．故选：D．3．（2023•陕西）陕西饮食文化源远流长，“老碗面”是陕西地方特色美食之一．图②是从正面看到的一个“老碗”（图①）的形状示意图．是⊙O的一部分，D是的中点，连接OD，与弦AB交于点C，连接OA，OB．已知AB＝24cm，碗深CD＝8cm，则⊙O的半径OA为（）A．13cm B．16cm C．17cm D．26cm【答案】A【解答】解：∵是⊙O的一部分，D是的中点，AB＝24cm，∴OD⊥AB，AC＝BC＝AB＝12cm．设⊙O的半径OA为R cm，则OC＝OD﹣CD＝（R﹣8）cm．在Rt△OAC中，∵∠OCA＝90°，∴OA2＝AC2+OC2，∴R2＝122+（R﹣8）2，∴R＝13，即⊙O的半径OA为13cm．故选：A．4．（2023•牡丹江）由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是（）A．6B．7C．8D．9【答案】B【解答】解：根据主视图和左视图可得：这个几何体有2层，3列，最底层最多有3×2＝6个正方体，第二层有1个正方体，则搭成这个几何体的小正方体的个数最多是6+1＝7个；5．（2023•贵州）如图所示的几何体，从正面看，得到的平面图形是（）A．B．C．D．【答案】A【解答】解：从正面看到的平面图形为等腰梯形．故选：A．6．（2023•自贡）如图中六棱柱的左视图是（）A．B．C．D．【答案】A【解答】解：由题可得，六棱柱的左视图是两个相邻的长相等的长方形，如图：．7．（2021•毕节市）学习投影后，小华利用灯光下自己的影子长度来测量一路灯的高度．如图，身高1.7m的小明从路灯灯泡A的正下方点B处，沿着平直的道路走8m到达点D处，测得影子DE长是2m，则路灯灯泡A离地面的高度AB为8.5m．【答案】见试题解答内容【解答】解：∵AB⊥BE，CD⊥BE，∴AB∥CD，∴△ECD∽△EAB，∴＝，∴＝，解得：AB＝8.5，答：路灯灯泡A离地面的高度AB为8.5米，故答案为：8.5．8．（2022•杭州）某项目学习小组为了测量直立在水平地面上的旗杆AB的高度，把标杆DE直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．已知B，C，E，F在同一直线上，AB⊥BC，DE⊥EF，DE＝2.47m，则AB＝9.88m．【答案】9.88．【解答】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．∴AC∥DF，∴∠ACB＝∠DFE，∵AB⊥BC，DE⊥EF，∴∠ABC＝∠DEF＝90°，∴Rt△ABC∽Rt△DEF，∴，即，解得AB＝9.88，∴旗杆的高度为9.88m．故答案为：9.88．9．（2022•徐州）如图，公园内有一个垂直于地面的立柱AB，其旁边有一个坡面CQ，坡角∠QCN＝30°．在阳光下，小明观察到AB在地面上的影长为120cm，在坡面上的影长为180cm．同一时刻，小明测得直立于地面长60cm的木杆的影长为90cm（其影子完全落在地面上）．求立柱AB的高度．【答案】（170+60）cm．【解答】解：延长AD交BN于点E，过点D作DF⊥BN于点F，在Rt△CDF中，∠CFD＝90°，∠DCF＝30°，则DF＝CD＝90（cm），CF＝CD•cos∠DCF＝180×＝90（cm），由题意得：＝，即＝，解得：EF＝135，∴BE＝BC+CF+EF＝（255+90）cm，则＝，解得：AB＝170+60，答：立柱AB的高度为（170+60）cm．。

A．小刚的影子比小红的影子长
B．小刚的影子比小红的影子短
C．小刚跟小红的影子一样长
D．不能够确定谁的影子长
第六页，共二十页。
【例2】 [2017·槐荫区质检]如图，已知AB和DE是直立在地面上的两根立柱，AB ＝5m，某一时刻，AB在阳光下的投影BC＝4m.
(1)请你在图中画出此时(cǐ shí)DE在阳光下的投影；
A．7
B．8
C．9
D．10
A 综合三视图，第一行第1列有1个，第一行第2列有2个，第二行第1 列有1个，第二行第2列有3个，一共有1＋2＋1＋3＝7(个)．
第十一页，共二十页。
类型4 几何体三视图与展开(zhǎn kāi)图的有关计算 【例5】 如图所示为一几何体的三视图： (1)写出这个(zhè ge)几何体的名称； (2)任意画出这个几何体的一种表面展开图；
(3)若长方形的高为10cm，正三角形的边长为4cm，求这个几何体的侧面积．
【自主解答】 (1)这个几何体是正三棱柱 (léngzhù)．
(2)表面展开图如图所示．
(3)这个几何体的侧面积为3×10×4＝120(cm2)．
第十二页，共二十页。
变式运用(yùnyòng)►
第十三页，共二十页。
六年真题全练
格时，“文”在下面，则这时小正方体朝上面的字是“富”．
第十九页，共二十页。
Байду номын сангаас
内容(nèiróng)总结
第七章 图形与变换。变式运用 [2018·原创]如图所示的几何体为圆台，其俯视图正确的是( C )。B
两个等直径圆柱构成如题图所示的T型管道的俯视图是矩形和圆的组合图，且圆位于矩形的中心位置．。C．长

第二十二页，共三十页。
3．(2017·牡丹江)由一些大小相同的小正方体搭成的几
何体的左视图和主视图如图所示，则搭成该几何体的小正
方体的个数最少是(
B)
A．3 B．4
C．5
D．6
第二十三页，共三十页。
4．(2017·荆州(jīnɡ zhōu))如图是某几何体的三视图，根据图中的 数据，求得该几何体的体积为( D ) A．800π＋1 200 B．160π＋1 700 C．3 200π＋1 200 D．800π＋3 000
D．三种视图的面积都是4
第二十一页，共三十页。
【分析】 先得出几何体的三视图，然后分析判断即可． 【自主解答】 从正面看，可以看到4个正方形，面积为4，故A
选项错误；从左面看，可以看到3个正方形，面积为3，故B选项正
确；从上面看，可以看到4个正方形，面积为4，故C选项错误；三
种视图的面积不相同，故D选项错误．故选B.
图的是( D )
第二十八页，共三十页。
6．(2017·嘉兴)一个立方体的表面展开(zhǎn kāi)图如图所示，
将其折叠成立方体后，“你”字对面的字是(
C)
A．中页。
内容(nèiróng)总结
第二节 投影与视图。1．投影：物体在光线的照射下，会在地面或其他平面上。2．平行投影、中心 投影、正投影。(2)平行投影：由_______光线形成的投影称为平行投影．。(3)正投影：平行光线与投影面垂 直时，这种投影称为正投影．。(3)俯视图：从_______得到的视图叫做俯视图．。在判断几何体的三视图时 ，注意以下两个方面：(1)分清主视图、左视图与俯视图的区别。的是( )。两两相连各错一，三个 两排一对齐。C

新人教版初中数学——视图与投影知识归纳及中考典型题解析一、投影1．投影在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图（1）主视图：从正面看得到的视图叫做主视图．（2）左视图：从左面看得到的视图叫做左视图．（3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法（1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．（2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图在判断几何体的三视图时，注意以下两个方面：（1）分清主视图、左视图与俯视图的区别；（2）看得见的线画实线，看不见的线画虚线．典例1【广西壮族自治区南宁市2019–2020学年七年级上学期期末数学试题】如图是从不同方向看某一几何体得到的平面图形，则这个几何体是A．圆锥B．长方体C．球D．圆柱【答案】D【解析】∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选D．【名师点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．1．如图所示的几何体的俯视图是A．B．C．D．考向二几何体的还原与计算解答此类问题时，首先要根据三视图还原几何体，再根据图中给出的数据确定还原后的几何体中的数据，最后根据体积或面积公式进行计算．典例2如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是A．B．C．D．【答案】D【解析】如图，左视图如下：，故选D．2．某一几何体的三视图均如图所示，则搭成该几何体的小正方体的个数为A．9 B．5C．4 D．33．如图是一零件的三视图，则该零件的表面积为A．15πcm2B．24πcm2C．51πcm2D．66πcm2考向三投影1．根据两种物体的影子判断其是在灯光下还是在阳光下的投影，关键是看这两种物体的顶端和其影子的顶端的连线是平行还是相交，若平行则是在阳光下的投影，若相交则是在灯光下的投影．2．光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终在物体的两侧．3．物体的投影分为中心投影和平行投影．典例3如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是A．①②③④B．④③②①C．④③①②D．②③④①【答案】C【解析】根据平行投影的规律以及电线杆从早到晚影子的指向规律，可知：俯视图的顺序为：④③①②，故选C．【名师点睛】本题主要考查平行投影的规律，掌握“就北半球而言，从早到晚物体影子的指向是：西–西北–北–东北–东”，是解题的关键．4．小明在太阳光下观察矩形木板的影子，不可能是A．平行四边形B．矩形C．线段D．梯形考向四立体图形的展开与折叠正方体展开图口诀：正方体展有规律，十一种类看仔细；中间四个成一行，两边各一无规矩；二三紧连错一个，三一相连一随意；两两相连各错一，三个两排一对齐；一条线上不过四，田七和凹要放弃；相间之端是对面，间二拐角面相邻．典例4如图是一个正方体的表面展开图，把展开图折叠成正方体后，与标号为1的顶点重合的是A．标号为2的顶点B．标号为3的顶点C．标号为4的顶点D．标号为5的顶点【答案】D【解析】根据正方体展开图的特点得出与标号为1的顶点重合的是标号为5的顶点．故选D．5．如图所示正方体的平面展开图是A．B．C．D．1．如图所示几何体的主视图是A．B．C．D．2．如图的几何体是由五个相同的小正方体组合面成的，从左面看，这个几何体的形状图是A．B．C．D．3．如图是一棵小树一天内在太阳下不同时刻的照片，将它们按时间先后顺序进行排列正确的是A．③—④—①—②B．②—①—④—③C．④—①—②—③D．④—①—③—②4．如图，某一时刻太阳光下，小明测得一棵树落在地面上的影子长为2.8米，落在墙上的影子高为1.2米，同一时刻同一地点，身高1.6米他在阳光下的影子长0.4米，则这棵树的高为A．6.2米B．10米C．11.2米D．12.4米5．如图，（1）是几何体（2）的___________视图．6．如图，某长方体的底面是长为4cm，宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，那么这个长方体的体积等于__________．7．如图是一个正方体的展开图，折叠成正方体后与“创”字相对的一面上的字是__________．8．一个几何体由12个大小相同的小正方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小正方体的个数，则从正面看，一共能看到________个小正方体（被遮挡的不计）．9．画出如图所示物体的主视图、左视图、俯视图．10．【山东省威海市乳山市2019–2020学年九年级上学期期末数学试题】数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．1．如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为A．B．C．D．2．某几何体的俯视图如图所示，图中数字表示该位置上的小正方体的个数，则这个几何体的主视图是A．B．C．D．3．如图是一个几何体的三视图，则这个几何体是A．三棱锥B．圆锥C．三棱柱D．圆柱4．如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为A．B．C．D．5．如图，是由棱长都相等的四个小正方体组成的几何体．该几何体的左视图是A．B．C．D．6．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7．图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x8．如图是由一个长方体和一个球组成的几何体，它的主视图是A．B．C．D．9．下列四个几何体中，主视图为圆的是A．B．C．D．10．一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是A．B．C．D．11．如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图描述正确的是A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变12．某个几何体的三视图如图所示，该几何体是A．B．C．D．13．下列哪个图形是正方体的展开图A．B．C．D．14．如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是A．B．C．D．15．在如图所示的几何体中，其三视图中有矩形的是_________．（写出所有正确答案的序号）16．如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面__________．（填字母）17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为__________．1．【答案】D【解析】根据题意得：几何体的俯视图为，故选C ．【名师点睛】此题考查了简单组合体的三视图，熟练掌握几何体三视图的画法是解本题的关键．2．【答案】C【解析】从主视图看第一列有两个正方体，说明俯视图中的左边一列有两个正方体，主视图右边的一列有一个，说明俯视图中的右边一列有一个正方体，所以此几何体共有4个正方体．故选C．3．【答案】B【解析】由三视图知，该几何体是底面半径为3cm、高为4cm的圆锥体，则该圆锥的母线长为，∴该零件的表面积为π•32+12•（2π•3）•5=9π+15π=24π（cm2），故选B．4．【答案】D【解析】A．将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B．将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C．将矩形木框立起与地面垂直放置时，形成的影子为线段，D．∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选D．【名师点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．5．【答案】B1．【答案】C【解析】从正面看，共有两列，第一列有两个小正方形，第二列有一个小正方形，在下方，只有选项C符合，故答案选择C．【名师点睛】本题考查的是三视图，比较简单，需要熟练掌握三视图的画法.2．【答案】D【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，故选D【名师点睛】本题考查了简单几何体的三视图，从左边看得到的图是左视图．3．【答案】B【解析】众所周知，影子方向的变化是上午时朝向西边，中午时朝向北边，下午时朝向东边；影子长短的变化是由长变短再变长，结合方向和长短的变化即可得出答案，故选B【名师点睛】本题主要考查影子的方向和长短变化，掌握影子的方向和长短的变化规律是解题的关键.4．【答案】D【解析】设从墙上的影子的顶端到树的顶端的垂直高度是x米，则1.60.4 2.8x，解得：x＝11.2，所以树高＝11.2+1.2＝12.4（米），故选D．【名师点睛】本题考查的是投影的知识，解本题的关键是正确理解题意、根据同一时刻物体的高度与其影长成比例求出从墙上的影子的顶端到树的顶端的垂直高度.5．【答案】俯【解析】在图中（1）是几何体（2）的俯视图．6．【答案】24cm3【解析】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故答案为：24cm3．7．【答案】园【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“创”与“园”是相对面．8．【答案】8【解析】一共看到的图形是3列，左边一列看到3个，中间一列看到2个，右边一列看到3个．则一共能看到的小正方体的个数是：3+2+3=8．故答案为：8．9．【解析】主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，据此画出看到的图形如图所示．10．【答案】3.45米【解析】延长DH交BC于点M，延长AD交BC于N．可求 3.4BM =，0.9DM =． 由1.50.92MN =，可得 1.2MN =． ∴ 3.4 1.2 4.6BN =+=． 由1.52 4.6AB =，可得 3.45AB =． 所以，大树的高度为3．45米．【名师点睛】考核知识点：平行投影.弄清平行投影的特点是关键.1．【答案】A【解析】它的俯视图为，故选A ．【名师点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键． 2．【答案】B【解析】从正面看去，一共两列，左边有2竖列，右边是1竖列．故选B ．【名师点睛】本题考查了由三视图判断几何体，解题的关键是具有几何体的三视图及空间想象能力． 3．【答案】B【解析】由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选B ．【名师点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 4．【答案】D【解析】从上面看可得四个并排的正方形，如图所示：，故选D ．【名师点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图． 5．【答案】B【解析】该几何体的左视图只有一列，含有两个正方形．故选B ．【名师点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．6．【答案】C【解析】图①的三视图为：图②的三视图为：，故选C．【名师点睛】本题考查了由三视图判断几何体，解题的关键是学生的观察能力和对几何体三种视图的空间想象能力．7．【答案】A【解析】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2，故选A．【名师点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．8．【答案】C【解析】几何体的主视图为：，故选C．【名师点睛】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．9．【答案】D【解析】A．主视图为正方形，不合题意；B．主视图为长方形，不合题意；C．主视图为三角形，不合题意；D．主视图为圆，符合题意，故选D．【名师点睛】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．10．【答案】C【解析】几何体的俯视图是：，故选C．【名师点睛】本题考查了三视图的知识，俯视图是从物体的正面看得到的视图．11．【答案】A【解析】将正方体①移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变，故选A．【名师点睛】此题主要考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题关键．12．【答案】D【解析】由三视图可知：该几何体为圆锥．故选D．【名师点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．13．【答案】B【解析】根据正方体展开图的特征，选项A、C、D不是正方体展开图；选项B是正方体展开图．故选B．【名师点睛】此题主要考查了正方体的展开图，正方体展开图有11种特征，分四种类型，即：第一种：“1﹣4﹣1”结构，即第一行放1个，第二行放4个，第三行放1个；第二种：“2﹣2﹣2”结构，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3﹣3”结构，即每一行放3个正方形，只有一种展开图；第四种：“1﹣3﹣2”结构，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．14．【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．故选B．【名师点睛】本题主要考查了几何体的展开图．解题时勿忘记正四棱柱的特征及正方体展开图的各种情形．注意做题时可亲自动手操作一下，增强空间想象能力．15．【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【名师点睛】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．16．【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．【名师点睛】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．17．【答案】cm2【解析】该几何体是一个三棱柱，底面等边三角形的边长为2 cm，三棱柱的高为3，所以其左视图的面积为cm2），故答案为cm2．【名师点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．。

此类作图问题的关键是根据轴对称与中心对称坐标特征求出 对称点的坐标．
第2课时
平移与旋转
考纲解读
考点梳理 考纲要求 常考题型 选择、填空 解答题 选择、填空 解答题 热度预测
图形的平移
图形的旋转
掌握
掌握 掌握
☆☆☆☆☆
☆☆☆☆☆ ☆☆☆☆☆
平移、旋转与其 他知识的综合
选择、填空 解答题
命题探究
类型之一 轴对称图形与中心对称图形的概念 命题角度： 1. 轴对称的定义，轴对称图形的判断； 2. 中心对称的定义，中心对称图形的判断． 例 1 在方格纸中， 选择标有序号①②③④中的一个小正方 形涂黑，与图中阴影部分构成中心对称图形，该小正方形的序号 是 ( ) B ►
A．①
B．②
图 32－1 C．③ D．④
图 32－3
[解析] (1)根据关于 y 轴对称的点的横坐标互为相反数， 纵坐 标相等找出点 P′的位置，然后以 P′为圆心，3 为半径画圆即可， 再根据直线与圆的位置关系解答； (2)设直线 PP′与 MN 相交于点 Q，在 Rt△QP′N 中，利用 勾股定理求出 QN 的长度，在 Rt△QPN 中，利用勾股定理列式 计算即可求出 PN 的长度．
目
录
第1课时 轴对称与中心对称
第2课时 平移与旋转
第3课时 投影与视图
第1课时 轴对称与中心对称
考纲解读
考点梳理 考纲要求 常考题型 轴对称图形与中心 选择、填空 掌握 对称图形的基本概念 解答题
热度预测 ☆☆☆☆☆ ☆☆☆☆☆
轴对称与中心 对称的性质及作图
掌握
选择、填空 解答题
考点聚焦
考点1 轴对称与轴对称图形 轴对称 轴对称图形

太阳光
（3）中心投影：手电筒、路灯和台灯的光线可 以看成是从一点出发的，像这样的光线所形成 的投影称为中心投影.
➢考点２ 物体的三视图
1.三视图 ①主视图 从正面看到的图
到 的 图
从 上 面 看
俯 视 图
②左视图
左视图 从左面看到的图
从左面看到的图
③俯视图 从上面看到的图
2.画“三视图” 的原则
第2题
第3题
第4题
【课后作业】 一、必做题： 1.将两个长方体如图所示放置，则所构成的几何体的左视图可能是（ ）
2.如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所 示数字为该位置小正方体的个数，则这个几何体的左视图是（ ）
3.如图所示，△ABC是一个圆锥的左视图，其中AB=AC=5，BC=8， 则这个圆锥的全面积是_______.
C.
D.
2.如图是由6个棱长均为1的正方体组成的几何体，它的主视图的面积为 _______． 3.赵亮同学想利用影长测量学校旗杆的高度，如图，他在某一时刻立一 根1米长的标杆测得其影长为1.2米，同时旗杆的投影一部分在地面上， 另一部分在某一建筑物的墙上，分别测得其长度为9.6米和2米，则学校 旗杆的高度为________米． 4.如图是某几何体的三视图，根据图中所标的数据求得该几何体的体积 为多少？
知识结构图：
平行投影
投影
投
影
中心投影
与
视
图
圆柱、圆锥、球、直三棱柱、直
视图 四棱柱等简单几何体的三视图
➢考点聚焦
➢ 考点 投影
(1)投影:一般地，用光线照射物体，在某个平面 （地面、墙壁等）上得到的影子叫做物体的投影,其中 照射光线叫做投影线,投影所在的平面叫做投影面．

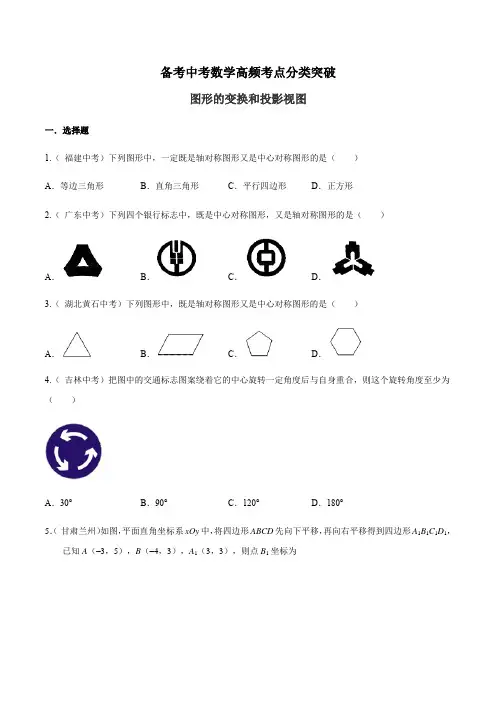

备考中考数学高频考点分类突破图形的变换和投影视图一．选择题1.（福建中考）下列图形中，一定既是轴对称图形又是中心对称图形的是（）A．等边三角形B．直角三角形C．平行四边形D．正方形2.（广东中考）下列四个银行标志中，既是中心对称图形，又是轴对称图形的是（）A．B．C．D．3.（湖北黄石中考）下列图形中，既是轴对称图形又是中心对称图形的是（）A．B．C．D．4.（吉林中考）把图中的交通标志图案绕着它的中心旋转一定角度后与自身重合，则这个旋转角度至少为（）A．30°B．90°C．120°D．180°5．（·甘肃兰州）如图，平面直角坐标系xOy中，将四边形ABCD先向下平移，再向右平移得到四边形A1B1C1D1，已知A（–3，5），B（–4，3），A1（3，3），则点B1坐标为A ．（1，2）B ．（2，1）C ．（1，4）D ．（4，1）6．（·山东枣庄）如图，将△ABC 沿BC 边上的中线AD 平移到△A ′B ′C ′的位置．已知△ABC 的面积为16，阴影部分三角形的面积9．若AA ′=1，则A ′D 等于A ．2B ．3C ．4D ． 7．（•湖南邵阳）一次函数y 1=k 1x +b 1的图象l 1如图所示，将直线l 1向下平移若干个单位后得直线l 2，l 2的函数表达式为y 2=k 2x +b 2．下列说法中错误的是A ．k 1=k 2B ．b 1<b 2C ．b 1>b 2D ．当x =5时，y 1>y 2 8．（，山东枣庄，3分）下列图形，可以看作中心对称图形的是32A．B．C．D．9．（•随州）如图是一个几何体的三视图，则这个几何体的表面积为（）A．2πB．3πC．4πD．5π10．（•河北）图2是图1中长方体的三视图，若用S表示面积，S主＝x2+2x，S左＝x2+x，则S俯＝（）A．x2+3x+2B．x2+2C．x2+2x+1D．2x2+3x11.（重庆中考）如图，在△ABC中，D是AC边上的中点，连结BD，把△BDC沿BD翻折，得到△BDC'，DC′与AB交于点E，连结AC'，若AD＝AC′＝2，BD＝3，则点D到BC′的距离为（）A．B．C．D．二、填空题12.（甘肃中考）如图，每一图中有若干个大小不同的菱形，第1幅图中有1个菱形，第2幅图中有3个菱形，第3幅图中有5个菱形，如果第n幅图中有个菱形，则n＝．13.（陕西中考）如图，在正方形ABCD中，AB＝8，AC与BD交于点O，N是AO的中点，点M在BC边上，且BM＝6．P为对角线BD上一点，则PM﹣PN的最大值为．14．（·山东淄博）如图，在正方形网格中，格点△ABC绕某点顺时针旋转角α（0<α<180°）得到格点△A1B1C1，点A与点A1，点B与点B1，点C与点C1是对应点，则α=__________度．15.（▪广西池河）如图，在平面直角坐标系中，A（2，0），B（0，1），AC由AB绕点A顺时针旋转90°而得，则AC所在直线的解析式是__________．16．（•湖北十堰）如图，AB为半圆的直径，且AB=6，将半圆绕点A顺时针旋转60°，点B旋转到点C的位置，则图中阴影部分的面积为__________．17．（•郴州）已知某几何体的三视图如图，其中主视图和左视图都是腰长为5，底边长为4的等腰三角形，则该几何体的侧面展开图的面积是．（结果保留π）18．（•聊城）如图是一个圆锥的主视图，根据图中标出的数据（单位：cm），计算这个圆锥侧面展开图圆心角的度数为．19.（•济南）如图，在矩形纸片ABCD中，将AB沿BM翻折，使点A落在BC上的点N处，BM为折痕，连接MN；再将CD沿CE翻折，使点D恰好落在MN上的点F处，CE为折痕，连接EF并延长交BM于点P，若AD＝8，AB＝5，则线段PE的长等于．三、解答题20.（辽宁大连中考）把函数C1：y＝ax2﹣2ax﹣3a（a≠0）的图象绕点P（m，0）旋转180°，得到新函数C2的图象，我们称C2是C1关于点P的相关函数．C2的图象的对称轴与x轴交点坐标为（t，0）．（1）填空：t的值为（用含m的代数式表示）（2）若a＝﹣1，当≤x≤t时，函数C1的最大值为y1，最小值为y2，且y1﹣y2＝1，求C2的解析式；（3）当m＝0时，C2的图象与x轴相交于A，B两点（点A在点B的右侧）．与y轴相交于点D．把线段AD原点O逆时针旋转90°，得到它的对应线段A′D′，若线A′D′与C2的图象有公共点，结合函数图象，求a 的取值范围．21.（山西中考）综合与实践动手操作：第一步：如图1，正方形纸片ABCD沿对角线AC所在的直线折叠，展开铺平．在沿过点C的直线折叠，使点B，点D都落在对角线AC上．此时，点B与点D重合，记为点N，且点E，点N，点F三点在同一条直线上，折痕分别为CE，CF．如图2．第二步：再沿AC所在的直线折叠，△ACE与△ACF重合，得到图3．第三步：在图3的基础上继续折叠，使点C与点F重合，如图4，展开铺平，连接EF，FG，GM，ME．如图5，图中的虚线为折痕．问题解决：（1）在图5中，∠BEC的度数是，的值是．（2）在图5中，请判断四边形EMGF的形状，并说明理由；（3）在不增加字母的条件下，请你以图中5中的字母表示的点为顶点，动手画出一个菱形（正方形除外），并写出这个菱形：．22.（•济南）如图1，抛物线C：y＝ax2+bx经过点A（﹣4，0）、B（﹣1，3）两点，G是其顶点，将抛物线C绕点O旋转180°，得到新的抛物线C′．（1）求抛物线C的函数解析式及顶点G的坐标；（2）如图2，直线l：y＝kx﹣经过点A，D是抛物线C上的一点，设D点的横坐标为m（m＜﹣2），连接DO并延长，交抛物线C′于点E，交直线l于点M，若DE＝2EM，求m的值；（3）如图3，在（2）的条件下，连接AG、AB，在直线DE下方的抛物线C上是否存在点P，使得∠DEP ＝∠GAB？若存在，求出点P的横坐标；若不存在，请说明理由．备考中考数学高频考点分类突破图形的变换和投影视图二．选择题1.（福建中考）下列图形中，一定既是轴对称图形又是中心对称图形的是（）A．等边三角形B．直角三角形C．平行四边形D．正方形【答案】D．【分析】根据轴对称图形和中心对称图形的概念对各选项分析判断即可得解．【解答】解：A、等边三角形是轴对称图形，不是中心对称图形，故本选项错误；B、直角三角形不是轴对称图形，也不是中心对称图形，故本选项错误；C、平行四边形不是轴对称图形，是中心对称图形，故本选项错误；D、正方形既是轴对称图形，又是中心对称图形，故此选项正确．故选：D．2.（广东中考）下列四个银行标志中，既是中心对称图形，又是轴对称图形的是（）A．B．C．D．【答案】C．【分析】根据轴对称图形和中心对称图形的概念对各选项分析判断即可得解．【解答】解：A、是轴对称图形，不是中心对称图形，故本选项错误；B、是轴对称图形，不是中心对称图形，故本选项错误；C、既是轴对称图形，也是中心对称图形，故本选项正确；D、是轴对称图形，不是中心对称图形，故本选项错误．故选：C．3.（湖北黄石中考）下列图形中，既是轴对称图形又是中心对称图形的是（）A．B．C．D．【答案】D．【分析】根据轴对称图形和中心对称图形的概念对各选项分析判断即可得解．【解答】解：A、是轴对称图形，不是中心对称图形，故本选项错误；B、不是轴对称图形，是中心对称图形，故本选项错误；C、是轴对称图形，不是中心对称图形，故本选项错误；D、既是轴对称图形，又是中心对称图形，故此选项正确．故选：D．4.（吉林中考）把图中的交通标志图案绕着它的中心旋转一定角度后与自身重合，则这个旋转角度至少为（）A．30°B．90°C．120°D．180°【答案】C．【分析】根据图形的对称性，用360°除以3计算即可得解．【解答】解：∵360°÷3＝120°，∴旋转的角度是120°的整数倍，∴旋转的角度至少是120°． 故选：C ．5．（·甘肃兰州）如图，平面直角坐标系xOy 中，将四边形ABCD 先向下平移，再向右平移得到四边形A 1B 1C 1D 1，已知A （–3，5），B （–4，3），A 1（3，3），则点B 1坐标为A ．（1，2）B ．（2，1）C ．（1，4）D ．（4，1）【答案】B【解析】图形向下平移，纵坐标发生变化，图形向右平移，横坐标发生变化.A （–3，5）到A 1（3，3）得向右平移3–（–3）=6个单位，向下平移5–3=2个单位.所以B （–4，3）平移后B 1（2，1）.故选B ． 6．（·山东枣庄）如图，将△ABC 沿BC 边上的中线AD 平移到△A ′B ′C ′的位置．已知△ABC 的面积为16，阴影部分三角形的面积9．若AA ′=1，则A ′D 等于A ．2B ．3C ．4D ．【答案】B【解析】∵S △ABC =16.S △A ′EF =9，且AD 为BC 边的中线，∴S △A ′DE =S △A ′EF =，S △ABD =S △ABC =8，32129212∵将△ABC 沿BC 边上的中线AD 平移得到△A 'B 'C '，∴A ′E ∥AB ，∴△DA ′E ∽△DAB ，则，即，解得A ′D =3或A ′D =﹣（舍），故选B ． 【名师点睛】本题主要平移的性质，解题的关键是熟练掌握平移变换的性质与三角形中线的性质、相似三角形的判定与性质等知识点．7．（•湖南邵阳）一次函数y 1=k 1x +b 1的图象l 1如图所示，将直线l 1向下平移若干个单位后得直线l 2，l 2的函数表达式为y 2=k 2x +b 2．下列说法中错误的是A ．k 1=k 2B ．b 1<b 2C ．b 1>b 2D ．当x =5时，y 1>y 2【答案】B【解析】∵将直线l 1向下平移若干个单位后得直线l 2，∴直线l 1∥直线l 2，∴k 1=k 2，∵直线l 1向下平移若干个单位后得直线l 2，∴b 1>b 2，∴当x =5时，y 1>y 2，故选B ．【名师点睛】本题考查图形的平移变换和函数解析式之间的关系，在平面直角坐标系中，图形的平移与图形上某点的平移相同．平移中点的变化规律是：横坐标左移加，右移减；纵坐标上移加，下移减．平移后解析式有这样一个规律“左加右减，上加下减”．关键是要搞清楚平移前后的解析式有什么关系． 8．（，山东枣庄，3分）下列图形，可以看作中心对称图形的是A ．B ．2A'DE ABD S A'D AD S ⎛⎫= ⎪⎝⎭2991816A'D A'D ⎛⎫== ⎪+⎝⎭37C．D．【答案】B【解析】A．不是中心对称图形，故本选项不符合题意；[w%ww^~.&.co@m]B．是中心对称图形，故本选项符合题意；C．不是中心对称图形，故本选项不符合题意；D．不是中心对称图形，故本选项不符合题意．故选B．【名师点睛】本题考查了中心对称图形的概念，中心对称图形是要寻找对称中心，旋转180度后两部分重合．9．（•随州）如图是一个几何体的三视图，则这个几何体的表面积为（）A．2πB．3πC．4πD．5π【解答】解：根据三视图可得这个几何体是圆锥，底面积＝π×12＝π，侧面积为=12lR=12×2π×3＝3π，则这个几何体的表面积＝π+3π＝4π；故选：C．10．（•河北）图2是图1中长方体的三视图，若用S表示面积，S主＝x2+2x，S左＝x2+x，则S俯＝（）A．x2+3x+2B．x2+2C．x2+2x+1D．2x2+3x【解答】解：∵S主＝x2+2x＝x（x+2），S左＝x2+x＝x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯＝（x+2）（x+1）＝x2+3x+2，故选：A．11.（重庆中考）如图，在△ABC中，D是AC边上的中点，连结BD，把△BDC沿BD翻折，得到△BDC'，DC′与AB交于点E，连结AC'，若AD＝AC′＝2，BD＝3，则点D到BC′的距离为（）A．B．C．D．【答案】B．【分析】连接CC'，交BD于点M，过点D作DH⊥BC'于点H，由翻折知，△BDC≌△BDC'，BD垂直平分CC'，证△ADC'为等边三角形，利用解直角三角形求出DM＝1，C'M＝DM＝，BM＝2，在Rt△BMC'中，利用勾股定理求出BC'的长，在△BDC'中利用面积法求出DH的长．【解答】解：如图，连接CC'，交BD于点M，过点D作DH⊥BC'于点H，∵AD＝AC′＝2，D是AC边上的中点，∴DC＝AD＝2，由翻折知，△BDC≌△BDC'，BD垂直平分CC'，∴DC＝DC'＝2，BC＝BC'，CM＝C'M，∴AD＝AC′＝DC'＝2，∴△ADC'为等边三角形，∴∠ADC'＝∠AC'D＝∠C'AC＝60°，∵DC＝DC'，∴∠DCC'＝∠DC'C＝×60°＝30°，在Rt△C'DM中，∠DC'C＝30°，DC'＝2，∴DM＝1，C'M＝DM＝，∴BM＝BD﹣DM＝3﹣1＝2，在Rt△BMC'中，BC'＝＝＝，∵S△BDC'＝BC'•DH＝BD•CM，∴DH＝3×，∴DH＝，故选：B．二、填空题12.（甘肃中考）如图，每一图中有若干个大小不同的菱形，第1幅图中有1个菱形，第2幅图中有3个菱形，第3幅图中有5个菱形，如果第n幅图中有个菱形，则n＝．【答案】1010．【分析】根据题意分析可得：第1幅图中有1个，第2幅图中有2×2﹣1＝3个，第3幅图中有2×3﹣1＝5个，…，可以发现，每个图形都比前一个图形多2个，继而即可得出答案．【解答】解：根据题意分析可得：第1幅图中有1个．第2幅图中有2×2﹣1＝3个．第3幅图中有2×3﹣1＝5个．第4幅图中有2×4﹣1＝7个．…．可以发现，每个图形都比前一个图形多2个．故第n幅图中共有（2n﹣1）个．当图中有个菱形时，2n﹣1＝，n＝1010，故答案为：1010．13.（陕西中考）如图，在正方形ABCD中，AB＝8，AC与BD交于点O，N是AO的中点，点M在BC边上，且BM＝6．P为对角线BD上一点，则PM﹣PN的最大值为．【答案】2．【分析】作以BD为对称轴作N的对称点N'，连接PN'，MN'，依据PM﹣PN＝PM﹣PN'≤MN'，可得当P，M，N'三点共线时，取“＝”，再求得＝＝，即可得出PM∥AB∥CD，∠CMN'＝90°，再根据△N'CM 为等腰直角三角形，即可得到CM＝MN'＝2．【解答】解：如图所示，作以BD为对称轴作N的对称点N'，连接PN'，MN'，根据轴对称性质可知，PN＝PN'，∴PM﹣PN＝PM﹣PN'≤MN'，当P，M，N'三点共线时，取“＝”，∵正方形边长为8，∴AC＝AB＝，∵O为AC中点，∴AO＝OC＝，∵N为OA中点，∴ON＝，∴ON'＝CN'＝，∴AN'＝，∵BM＝6，∴CM＝AB﹣BM＝8﹣6＝2，∴＝＝∴PM∥AB∥CD，∠CMN'＝90°，∵∠N'CM＝45°，∴△N'CM为等腰直角三角形，∴CM＝MN'＝2，即PM﹣PN的最大值为2，故答案为：2．14．（·山东淄博）如图，在正方形网格中，格点△ABC绕某点顺时针旋转角α（0<α<180°）得到格点△A1B1C1，点A与点A1，点B与点B1，点C与点C1是对应点，则α=__________度．【答案】90【解析】如图，连接CC1，AA1，作CC1，AA1的垂直平分线交于点E，连接AE，A1E∵CC 1，AA 1的垂直平分线交于点E ，∴点E 是旋转中心， ∵∠AEA 1=90°，∴旋转角α=90°， 故答案为：90．【名师点睛】本题考查了旋转的性质，确定旋转的中心是本题的关键．15.（▪广西池河）如图，在平面直角坐标系中，A （2，0），B （0，1），AC 由AB 绕点A 顺时针旋转90°而得，则AC 所在直线的解析式是__________．【答案】y =2x ﹣4【解析】∵A （2，0），B （0，1），∴OA =2，OB =1，过点C 作CD ⊥x 轴于点D ，则易知△ACD ≌△BAO （AAS ），∴AD =OB =1，CD =OA =2，∴C （3，2），设直线AC 的解析式为y =kx +b ，将点A ，点C 坐标代入得，∴，0223k bk b=+⎧⎨=+⎩24k b =⎧⎨=-⎩∴直线AC 的解析式为y =2x ﹣4．故答案为：y =2x ﹣4．16．（•湖北十堰）如图，AB 为半圆的直径，且AB =6，将半圆绕点A 顺时针旋转60°，点B 旋转到点C 的位置，则图中阴影部分的面积为__________．【答案】6π【解析】由图可得，图中阴影部分的面积为：=6π， 故答案为：6π．【名师点睛】本题考查扇形面积的计算、旋转的性质，解答本题的关键是明确题意，利用数形结合的思想解答．17．（•郴州）已知某几何体的三视图如图，其中主视图和左视图都是腰长为5，底边长为4的等腰三角形，则该几何体的侧面展开图的面积是 ．（结果保留π）【解答】解：由三视图可知，该几何体是圆锥， ∴侧面展开图的面积＝π•2•5＝10π， 故答案为10π．222606(62)(62)36022⨯π⨯π⨯÷π⨯÷+-18．（•聊城）如图是一个圆锥的主视图，根据图中标出的数据（单位：cm ），计算这个圆锥侧面展开图圆心角的度数为 ．【解答】解：∵圆锥的底面半径为1，∴圆锥的底面周长为2π，∵圆锥的高是2√2，∴圆锥的母线长为3，设扇形的圆心角为n °，∴nπ×3180=2π，解得n ＝120．即圆锥的侧面展开图中扇形的圆心角为120°．故答案为：120°．19.（•济南）如图，在矩形纸片ABCD 中，将AB 沿BM 翻折，使点A 落在BC 上的点N 处，BM 为折痕，连接MN ；再将CD 沿CE 翻折，使点D 恰好落在MN 上的点F 处，CE 为折痕，连接EF 并延长交BM 于点P ，若AD ＝8，AB ＝5，则线段PE 的长等于 ．【答案】．【分析】根据折叠可得ABNM是正方形，CD＝CF＝5，∠D＝∠CFE＝90°，ED＝EF，可求出三角形FNC 的三边为3，4，5，在Rt△MEF中，由勾股定理可以求出三边的长，通过作辅助线，可证△FNC∽△PGF，三边占比为3：4：5，设未知数，通过PG＝HN，列方程求出待定系数，进而求出PF的长，然后求PE的长．【解答】解：过点P作PG⊥FN，PH⊥BN，垂足为G、H，由折叠得：ABNM是正方形，AB＝BN＝NM＝MA＝5，CD＝CF＝5，∠D＝∠CFE＝90°，ED＝EF，∴NC＝MD＝8﹣5＝3，在Rt△FNC中，FN＝＝4，∴MF＝5﹣4＝1，在Rt△MEF中，设EF＝x，则ME＝3﹣x，由勾股定理得，12+（3﹣x）2＝x2，解得：x＝，∵∠CFN+∠PFG＝90°，∠PFG+∠FPG＝90°，∴△FNC∽△PGF，∴FG：PG：PF＝NC：FN：FC＝3：4：5，设FG＝3m，则PG＝4m，PF＝5m，∴GN＝PH＝BH＝4﹣3m，HN＝5﹣（4﹣3m）＝1+3m＝PG＝4m，解得：m＝1，∴PF＝5m＝5，∴PE＝PF+FE＝5+＝，故答案为：．四、解答题20.（辽宁大连中考）把函数C1：y＝ax2﹣2ax﹣3a（a≠0）的图象绕点P（m，0）旋转180°，得到新函数C2的图象，我们称C2是C1关于点P的相关函数．C2的图象的对称轴与x轴交点坐标为（t，0）．（1）填空：t的值为（用含m的代数式表示）（2）若a＝﹣1，当≤x≤t时，函数C1的最大值为y1，最小值为y2，且y1﹣y2＝1，求C2的解析式；（3）当m＝0时，C2的图象与x轴相交于A，B两点（点A在点B的右侧）．与y轴相交于点D．把线段AD原点O逆时针旋转90°，得到它的对应线段A′D′，若线A′D′与C2的图象有公共点，结合函数图象，求a 的取值范围．【分析】（1）C1：y＝ax2﹣2ax﹣3a＝a（x﹣1）2﹣4a，顶点（1，﹣4a）围绕点P（m，0）旋转180°的对称点为（2m﹣1，4a），即可求解；（2）分t＜1、1≤t、t三种情况，分别求解；（3）分a＞0、a＜0两种情况，分别求解．【解答】解：（1）C1：y＝ax2﹣2ax﹣3a＝a（x﹣1）2﹣4a，顶点（1，﹣4a）围绕点P（m，0）旋转180°的对称点为（2m﹣1，4a），C2：y＝﹣a（x﹣2m+1）2+4a，函数的对称轴为：x＝2m﹣1，t＝2m﹣1，故答案为：2m﹣1；（2）a＝﹣1时，C1：y＝（x﹣1）2﹣4，①当t＜1时，x＝时，有最小值y2＝，x＝t时，有最大值y1＝﹣（t﹣1）2+4，则y1﹣y2＝﹣（t﹣1）2+4﹣＝1，无解；②1≤t时，x＝1时，有最大值y1＝4，x＝时，有最小值y2＝﹣（t﹣1）2+4，y1﹣y2＝≠1（舍去）；③当t时，x＝1时，有最大值y1＝4，x＝t时，有最小值y2＝﹣（t﹣1）2+4，y1﹣y2＝（t﹣1）2＝1，解得：t＝0或2（舍去0），故C2：y＝（x﹣2）2﹣4＝x2﹣4x；（3）m＝0，C2：y＝﹣a（x+1）2+4a，点A、B、D、A′、D′的坐标分别为（1，0）、（﹣3，0）、（0，3a）、（0，1）、（﹣3a，0），当a＞0时，a越大，则OD越大，则点D′越靠左，当C2过点A′时，y＝﹣a（0+1）2+4a＝1，解得：a＝，当C2过点D′时，同理可得：a＝1，故：0＜a或a≥1；当a＜0时，当C2过点D′时，﹣3a＝1，解得：a＝﹣，故：a≤﹣；综上，故：0＜a或a≥1或a≤﹣．21.（山西中考）综合与实践动手操作：第一步：如图1，正方形纸片ABCD沿对角线AC所在的直线折叠，展开铺平．在沿过点C的直线折叠，使点B，点D都落在对角线AC上．此时，点B与点D重合，记为点N，且点E，点N，点F三点在同一条直线上，折痕分别为CE，CF．如图2．第二步：再沿AC所在的直线折叠，△ACE与△ACF重合，得到图3．第三步：在图3的基础上继续折叠，使点C与点F重合，如图4，展开铺平，连接EF，FG，GM，ME．如图5，图中的虚线为折痕．问题解决：（1）在图5中，∠BEC的度数是，的值是．（2）在图5中，请判断四边形EMGF的形状，并说明理由；（3）在不增加字母的条件下，请你以图中5中的字母表示的点为顶点，动手画出一个菱形（正方形除外），并写出这个菱形：．【分析】（1）由折叠的性质得BE＝EN，AE＝AF，∠CEB＝∠CEN，∠BAC＝∠CAD，由正方形性质得∠EAF＝90°，推出∠AEF＝∠AFE＝45°，得出∠BEN＝135°，∠BEC＝67.5°，证得△AEN是等腰直角三角形，得出AE＝EN，即可得出结果；（2）由正方形性质得∠B＝∠BCD＝∠D＝90°，由折叠的性质得∠BCE＝∠ECA＝∠ACF＝∠FCD，CM＝CG，∠BEC＝∠NEC＝∠NFC＝∠DFC，得出∠BCE＝∠ECA＝∠ACF＝∠FCD＝22.5°，∠BEC＝∠NEC＝∠NFC＝∠DFC＝67.5°，由折叠可知MH、GH分别垂直平分EC、FC，得出MC＝ME＝CG＝GF，推出∠MEC＝∠BCE＝22.5°，∠GFC＝∠FCD＝22.5°，∠MEF＝90°，∠GFE＝90°，推出∠CMG＝45°，∠BME ＝45°，得出∠EMG＝90°，即可得出结论；（3）连接EH、FH，由折叠可知MH、GH分别垂直平分EC、FC，同时EC、FC也分别垂直平分MH、GH，则四边形EMCH与四边形FGCH是菱形．【解答】解：（1）由折叠的性质得：BE＝EN，AE＝AF，∠CEB＝∠CEN，∠BAC＝∠CAD，∵四边形ABCD是正方形，∴∠EAF＝90°，∴∠AEF＝∠AFE＝45°，∴∠BEN＝135°，∴∠BEC＝67.5°，∴∠BAC＝∠CAD＝45°，∵∠AEF＝45°，∴△AEN是等腰直角三角形，∴AE＝EN，∴＝＝；故答案为：67.5°，；（2）四边形EMGF是矩形；理由如下：∵四边形ABCD是正方形，∴∠B＝∠BCD＝∠D＝90°，由折叠的性质得：∠BCE＝∠ECA＝∠ACF＝∠FCD，CM＝CG，∠BEC＝∠NEC＝∠NFC＝∠DFC，∴∠BCE＝∠ECA＝∠ACF＝∠FCD＝＝22.5°，∠BEC＝∠NEC＝∠NFC＝∠DFC＝67.5°，由折叠可知：MH、GH分别垂直平分EC、FC，∴MC＝ME＝CG＝GF，∴∠MEC＝∠BCE＝22.5°，∠GFC＝∠FCD＝22.5°，∴∠MEF＝90°，∠GFE＝90°，∵∠MCG＝90°，CM＝CG，∴∠CMG＝45°，∵∠BME＝∠BCE+∠MEC＝22.5°+22.5°＝45°，∴∠EMG＝180°﹣∠CMG﹣∠BME＝90°，∴四边形EMGF是矩形；（3）连接EH、FH，如图所示：∵由折叠可知：MH、GH分别垂直平分EC、FC，同时EC、FC也分别垂直平分MH、GH，∴四边形EMCH与四边形FGCH是菱形，故答案为：菱形EMCH或菱形FGCH．22.（•济南）如图1，抛物线C：y＝ax2+bx经过点A（﹣4，0）、B（﹣1，3）两点，G是其顶点，将抛物线C绕点O旋转180°，得到新的抛物线C′．（1）求抛物线C的函数解析式及顶点G的坐标；（2）如图2，直线l：y＝kx﹣经过点A，D是抛物线C上的一点，设D点的横坐标为m（m＜﹣2），连接DO并延长，交抛物线C′于点E，交直线l于点M，若DE＝2EM，求m的值；（3）如图3，在（2）的条件下，连接AG、AB，在直线DE下方的抛物线C上是否存在点P，使得∠DEP＝∠GAB？若存在，求出点P的横坐标；若不存在，请说明理由．【分析】（1）运用待定系数法将A（﹣4，0）、B（﹣1，3）代入y＝ax2+bx中，即可求得a和b的值和抛物线C解析式，再利用配方法将抛物线C解析式化为顶点式即可求得顶点G的坐标；（2）根据抛物线C绕点O旋转180°，可求得新抛物线C′的解析式，再将A（﹣4，0）代入y＝kx﹣中，即可求得直线l解析式，根据对称性可得点E坐标，过点D作DH∥y轴交直线l于H，过E作EK∥y轴交直线l于K，由DE＝2EM，即可得＝，再证明△MEK∽△MDH，即可得DH＝3EK，建立方程求解即可；（3）连接BG，易证△ABG是Rt△，∠ABG＝90°，可得tan∠DEP＝tan∠GAB＝，在x轴下方过点O作OH⊥OE，在OH上截取OH＝OE＝，过点E作ET⊥y轴于T，连接EH交抛物线C于点P，点P即为所求的点；通过建立方程组求解即可．【解答】解：（1）将A（﹣4，0）、B（﹣1，3）代入y＝ax2+bx中，得解得∴抛物线C解析式为：y＝﹣x2﹣4x，配方，得：y＝﹣x2﹣4x＝﹣（x+2）2+4，∴顶点为：G（﹣2，4）；（2）∵抛物线C绕点O旋转180°，得到新的抛物线C′．∴新抛物线C′的顶点为：G′（2，﹣4），二次项系数为：a′＝1∴新抛物线C′的解析式为：y＝（x﹣2）2﹣4＝x2﹣4x将A（﹣4，0）代入y＝kx﹣中，得0＝﹣4k﹣，解得k＝，∴直线l解析式为y＝x﹣，∵D（m，﹣m2﹣4m），∴直线DO的解析式为y＝﹣（m+4）x，由抛物线C与抛物线C′关于原点对称，可得点D、E关于原点对称，∴E（﹣m，m2+4m）如图2，过点D作DH∥y轴交直线l于H，过E作EK∥y轴交直线l于K，则H（m，m﹣），K（﹣m，m﹣），∴DH＝﹣m2﹣4m﹣（m﹣）＝﹣m2m+，EK＝m2+4m﹣（m﹣）＝m2+m+，∵DE＝2EM∴＝，∵DH∥y轴，EK∥y轴∴DH∥EK∴△MEK∽△MDH∴＝＝，即DH＝3EK∴﹣m2m+＝3（m2+m+）解得：m1＝﹣3，m2＝，∵m＜﹣2∴m的值为：﹣3；（3）由（2）知：m＝﹣3，∴D（﹣3，3），E（3，﹣3），OE＝3，如图3，连接BG，在△ABG中，∵AB2＝（﹣1+4）2+（3﹣0）2＝18，BG2＝2，AG2＝20∴AB2+BG2＝AG2∴△ABG是Rt△，∠ABG＝90°，∴tan∠GAB＝＝＝，∵∠DEP＝∠GAB∴tan∠DEP＝tan∠GAB＝，在x轴下方过点O作OH⊥OE，在OH上截取OH＝OE＝，过点E作ET⊥y轴于T，连接EH交抛物线C于点P，点P即为所求的点；∵E（3，﹣3），∴∠EOT＝45°∵∠EOH＝90°∴∠HOT＝45°∴H（﹣1，﹣1），设直线EH解析式为y＝px+q，则，解得∴直线EH解析式为y＝﹣x，解方程组，得，，∴点P的横坐标为：或．。

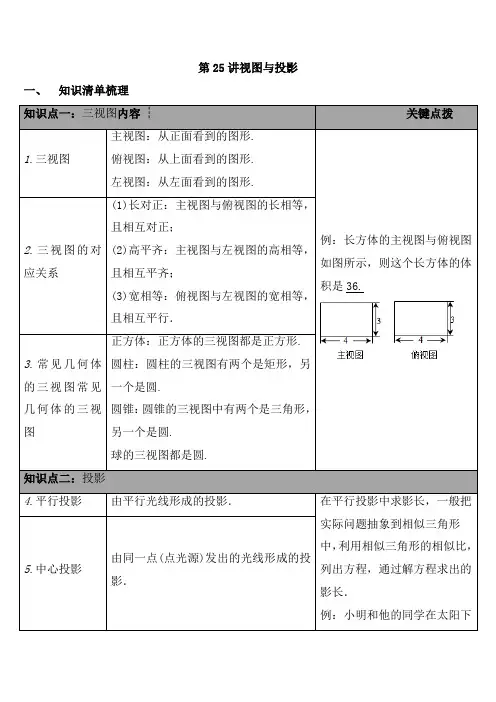

第25讲视图与投影
一、 知识清单梳理 知识点一：三视图内容
关键点拨
1.三视图 主视图：从正面看到的图形.
俯视图：从上面看到的图形. 左视图：从左面看到的图形.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36.
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，
且相互平齐；
(3)宽相等：俯视图与左视图的宽相等，且相互平行．
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另
一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆. 球的三视图都是圆.
知识点二：投影
4.平行投影 由平行光线形成的投影． 在平行投影中求影长，一般把实际问题抽象到相似三角形
中，利用相似三角形的相似比，列出方程，通过解方程求出的影长．
例：小明和他的同学在太阳下
5.中心投影
由同一点(点光源)发出的光线形成的投影．。
