下载文档原格式
产品名称:液相本体法聚丙烯粉料英文名称:Polypropylene;英文缩写:PP化学名称:聚丙烯为了使小本体间歇式聚丙烯生产装置的平稳生产，提高聚丙烯生产操作工人的技术水平，特编写这份操作规程，便于操作工人了解掌握生产方面的知识，为今后实际操作打好基础，提高技术操作水平。
讲议的具体内容：包括聚丙烯生产的工艺、操作技术、安全技术、生产设备、化工原理等重要知识。
因为这些知识是聚丙烯生产中每位操作工人必须掌握的，今后岗位轮换都应当熟悉全岗位。
这份学习内容适合于学习工、初级工和中级工，可作为复习考核及技术人员命题参考用。
但对中级工的要求可能远不止这些内容的深度和广度，希望这些学习内容能够起到抛砖引玉的作用，激发大家自学成材。
掌握更多的知识和操作技能，学以致用，大力开展生产技术的革新，为企业安全生产的发展和技术的不断进步作出贡献。
由于编制人员水平有限，经验不足，错误之处在所难免，读后提出宝贵意见。

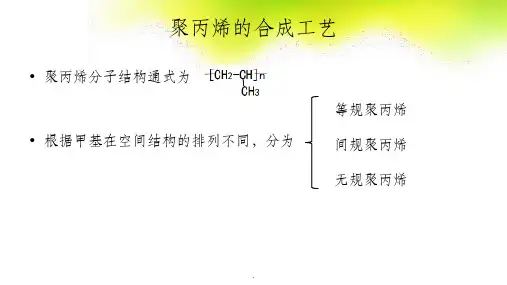

聚丙烯发展历史与回顾的说明聚丙烯(PoIypropyIene，所写为PP)是以丙烯为单体而成的聚合物，是通用塑料中的一个重要品种，结构式：CH3 -[CH2-CH]-n1954年3月意大利的纳塔教授在齐格勒发明的催化剂的基础上，发展了烯烃聚合催化剂，用具有定向能力的三氯化钛为催化剂，以丙烯为原料进行聚合，成功地制得了高结晶性高立构规整性的聚丙烯，并创立了定向聚合理论。
1957年根据纳塔教授的研究成果，意大利蒙特卡蒂尼公司在斐拉拉首先建立了世界上第一套6000t/a间歇式聚丙烯工业生产装置。
同年美国大力神公司也建立了一套9000t/a的聚丙烯生产装置。
1958年---1962年，德国、英国、法国、日本等国先后都实现聚丙烯工业化生产。
我国从六十年代就开始进行聚丙烯催化剂和生产工艺的研究，二十多年来取得了很大进展。
特别是国内自行研究开发的间歇式液相本体法聚丙烯生产技术和研制成功的络合Ⅱ型催化剂，已被国内普遍采用，成为独具特点的成熟的聚丙烯生产工艺。
聚丙烯生产技术知识与讲解资料一、工艺原理及工艺流程1、反应机理生产高效聚丙烯产品的装置是液相本体法聚丙烯装置，设计是采用高效催化剂为主催化剂，三乙基铝为活化剂，同时加入第三组分（二苯基二甲氧基硅烷简称DDS），氢气，加热增压反应生成的高效聚丙烯。
主催化剂与活化剂形成的络合物具有定向能力，能使丙烯分子上的甲基受催化剂作用而在一定方向主链上有规则排列得到坚韧的高结晶度的聚合物。
该反应属于配位阴离子反应，聚丙烯产品的等规度高低与所用催化剂有关，活化剂三乙基铝与主催化剂TiCl4/MgCl2·ED形成聚合活性中心，同时起到消除粉料中有害杂质的作用，加入DDS是为了在生产反应中提高聚丙烯的等规度。
2、丙烯聚合反应丙烯聚合反应可简单表示为：nC3H6 — ( CH2――CH)— n︱ CH33、影响聚合反应的因素1)原料杂质对聚合反应的影响水份的影响由于高效催化剂中TiCl4和活化剂Al（C2H5）3化学性质很活泼，能与水发生剧烈反应，当丙烯中H2O含量＞20ppm时，反应时明显受到影响，当H2O＞100ppm时，聚合反应基本不发生或清汤，但当H2O ＜20ppm以下时，聚丙烯等规度随水含量增加而略有提高。
这是因为H2O能抢先使催化剂中低定向能力的活性中心失活。
氧的影响氧对聚合反应的影响比水严重，特别是氧含量在20ppm以上时，随氧含量的增加，产品等规度下降明显。
硫的影响硫是丙烯中极有害的杂质，不论是无机硫还是有机硫对反应都是有危害的。
尤其是COS、CS2能使聚合反应链终止，使用高效催化剂，当S＞10ppm以上时，反应明显受影响，催化剂活性下降，单釜产量降低，粉料中有小塑化块。
当硫含量达一定程度，造成堵釜无法正常生产。
催化剂加入量的影响每个反应釜加入的催化剂量，应视聚合釜的加料量及催化剂的活性而定，在其它条件不变时，催化剂加入量增多，则丙烯的转化率和聚丙烯的等规度有所提高，但随着催化剂量的增加，则催化剂得率相对降低。

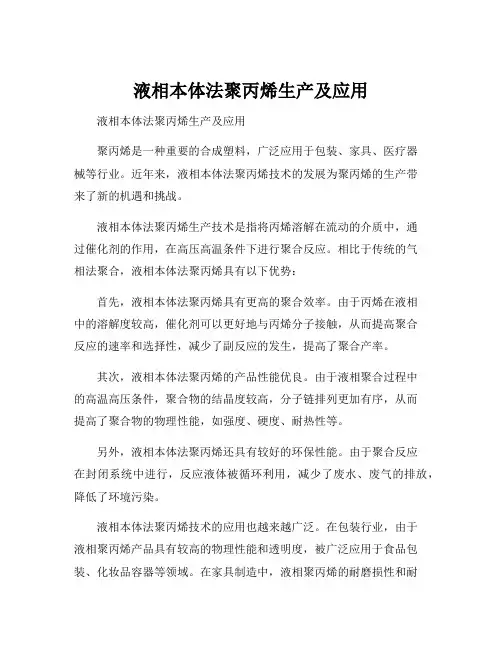

液相本体法聚丙烯生产及应用液相本体法聚丙烯生产及应用聚丙烯是一种重要的合成塑料，广泛应用于包装、家具、医疗器械等行业。
近年来，液相本体法聚丙烯技术的发展为聚丙烯的生产带来了新的机遇和挑战。
液相本体法聚丙烯生产技术是指将丙烯溶解在流动的介质中，通过催化剂的作用，在高压高温条件下进行聚合反应。
相比于传统的气相法聚合，液相本体法聚丙烯具有以下优势：首先，液相本体法聚丙烯具有更高的聚合效率。
由于丙烯在液相中的溶解度较高，催化剂可以更好地与丙烯分子接触，从而提高聚合反应的速率和选择性，减少了副反应的发生，提高了聚合产率。
其次，液相本体法聚丙烯的产品性能优良。
由于液相聚合过程中的高温高压条件，聚合物的结晶度较高，分子链排列更加有序，从而提高了聚合物的物理性能，如强度、硬度、耐热性等。
另外，液相本体法聚丙烯还具有较好的环保性能。
由于聚合反应在封闭系统中进行，反应液体被循环利用，减少了废水、废气的排放，降低了环境污染。
液相本体法聚丙烯技术的应用也越来越广泛。
在包装行业，由于液相聚丙烯产品具有较高的物理性能和透明度，被广泛应用于食品包装、化妆品容器等领域。
在家具制造中，液相聚丙烯的耐磨损性和耐腐蚀性使其成为家具制造材料的理想选择。
在医疗器械领域，液相本体法聚丙烯制成的一次性医用器械材料，既符合卫生要求，又具有较高的使用性能。
尽管液相本体法聚丙烯技术在生产和应用中取得了显著成果，但在实际操作中仍面临一些挑战。
首先，液相聚合反应中需要控制好温度、压力等工艺参数，确保聚合反应的稳定性和选择性。
其次，催化剂的选择和寿命也对聚合反应的效果产生重要影响，需要进一步研究和探索。
此外，液相本体法聚丙烯的生产成本较高，需要进一步降低生产成本，提高技术的经济性。
总之，液相本体法聚丙烯是一种具有广阔前景的聚合技术，其在聚丙烯生产和应用中具有重要的意义。
通过不断的研究和创新，相信液相本体法聚丙烯技术将为塑料工业的发展带来更多的机遇和突破。

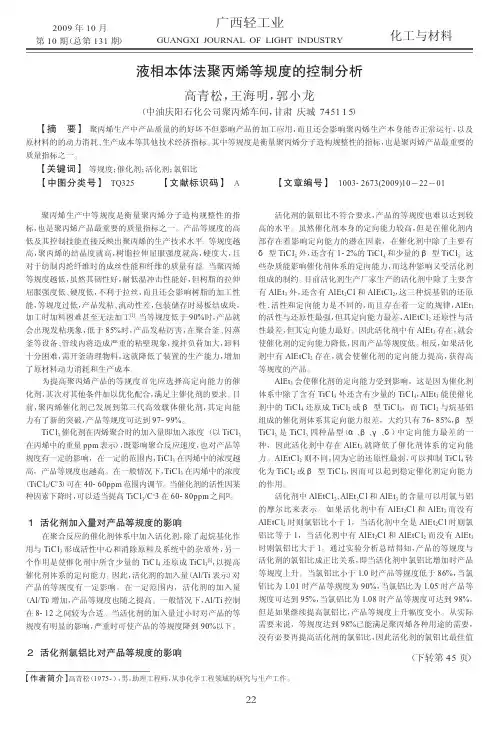

广西轻工业GUANGXI JOURNAL OF LIGHT INDUSTRY化工与材料2009年10月第10期（总第131期）（下转第45页）聚丙烯生产中等规度是衡量聚丙烯分子造构规整性的指标，也是聚丙烯产品最重要的质量指标之一。
产品等规度的高低及其控制技能直接反映出聚丙烯的生产技术水平。
等规度越高，聚丙烯的结晶度就高，树脂拉伸屈服强度就高，硬度大，且对于纺制丙纶纤维时的成丝性能和纤维的质量有益。
当聚丙烯等规度越低，虽然其韧性好，耐低温冲击性能好，但树脂的拉伸屈服强度低、硬度低，不利于拉丝，而且还会影响树脂的加工性能，等规度过低，产品发粘、流动性差，包装储存时易板结成块，加工时加料困难甚至无法加工[1]。
当等规度低于90%时，产品就会出现发粘现象，低于85%时，产品发粘厉害，在聚合釜、闪蒸釜等设备、管线内将造成严重的粘壁现象，搅拌负荷加大，卸料十分困难，需开釜清理物料，这就降低了装置的生产能力，增加了原材料动力消耗和生产成本。
为提高聚丙烯产品的等规度首先应选择高定向能力的催化剂，其次对其他条件加以优化配合，满足主催化剂的要求。
目前，聚丙烯催化剂已发展到第三代高效载体催化剂，其定向能力有了新的突破，产品等规度可达到97-99%。
TiCl 3催化剂在丙烯聚合时的加入量即加入浓度（以TiCl 3在丙烯中的重量ppm 表示），既影响聚合反应速度，也对产品等规度有一定的影响，在一定的范围内，TiCl 3在丙烯中的浓度越高，产品等规度也越高。
在一般情况下，TiCl 3在丙烯中的浓度（TiCl 3/C =3）可在40-60ppm 范围内调节。
当催化剂的活性因某种因素下降时，可以适当提高TiCl 3/C =3在60-80ppm 之间[2]。
１活化剂加入量对产品等规度的影响在聚合反应的催化剂体系中加入活化剂，除了起烷基化作用与TiCl 3形成活性中心和消除原料及系统中的杂质外，另一个作用是使催化剂中所含少量的TiCl 4还原成TiCl 3[3]，以提高催化剂体系的定向能力。

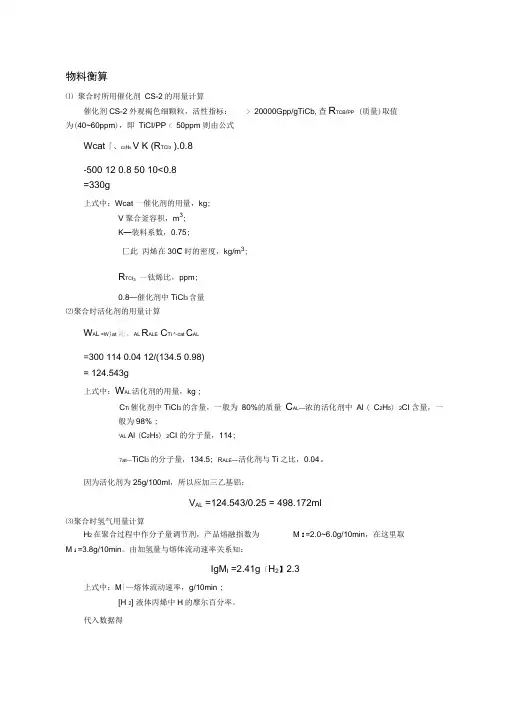

物料衡算⑴ 聚合时所用催化剂CS-2的用量计算催化剂CS-2外观褐色细颗粒，活性指标：> 20000Gpp/gTiCb,查R TCB/PP (质量)取值为(40~60ppm)，即TiCI/PP < 50ppm 则由公式Wcat「、c3H6V K (R TCI3 ).0.8-500 12 0.8 50 10<0.8=330g上式中：Wcat 一催化剂的用量，kg;V聚合釜容积，m3;K—装料系数，0.75;匚此丙烯在30C时的密度，kg/m3;R TCI3—钛烯比，ppm;0.8—催化剂中TiCl3含量⑵聚合时活化剂的用量计算W A L =W)at 沁、AL R ALE C Ti ^-cat C AL=300 114 0.04 12/(134.5 0.98)= 124.543g上式中：W AL活化剂的用量，kg ;C Ti催化剂中TiCl3的含量，一般为80%的质量C AL—浓的活化剂中Al ( C2H5) 2CI含量，一般为98% ;J AL Al (C2H5) 2CI 的分子量，114;7at—TiCl3 的分子量，134.5; R ALE—活化剂与Ti之比，0.04。
因为活化剂为25g/100ml，所以应加三乙基铝：V AL =124.543/0.25 = 498.172ml⑶聚合时氢气用量计算H2在聚合过程中作分子量调节剂，产品熔融指数为M I =2.0~6.0g/10min，在这里取M i =3.8g/10min。
由加氢量与熔体流动速率关系知：IgM I =2.41g〔H2】2.3上式中：M|—熔体流动速率，g/10min ;[H 2] 液体丙烯中H的摩尔百分率。
代入数据得lg[H2]=(lg3.8 -2.3)/2.4一0.717［出］= 0.192=19.2%又由于［H 2】=n H2/ (n03 H6' n H2).n^ 二0.201kmol贝V V H2=0.201 22.^4.5024m3m H=门出2 = 0.402kg⑷聚合时第三组分DDS的用量密度f=1.070-1.080g/ml (25C),这里取片1.08，分子量为244.4。

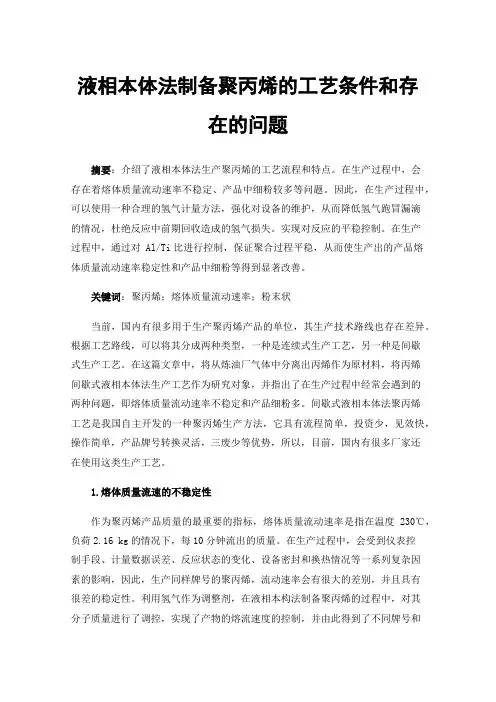

液相本体法制备聚丙烯的工艺条件和存在的问题摘要：介绍了液相本体法生产聚丙烯的工艺流程和特点。
在生产过程中，会存在着熔体质量流动速率不稳定、产品中细粉较多等问题。
因此，在生产过程中，可以使用一种合理的氢气计量方法，强化对设备的维护，从而降低氢气跑冒漏滴的情况，杜绝反应中前期回收造成的氢气损失。
实现对反应的平稳控制。
在生产过程中，通过对 Al/Ti比进行控制，保证聚合过程平稳，从而使生产出的产品熔体质量流动速率稳定性和产品中细粉等得到显著改善。
关键词：聚丙烯；熔体质量流动速率；粉末状当前，国内有很多用于生产聚丙烯产品的单位，其生产技术路线也存在差异。
根据工艺路线，可以将其分成两种类型，一种是连续式生产工艺，另一种是间歇式生产工艺。
在这篇文章中，将从炼油厂气体中分离出丙烯作为原材料，将丙烯间歇式液相本体法生产工艺作为研究对象，并指出了在生产过程中经常会遇到的两种问题，即熔体质量流动速率不稳定和产品细粉多。
间歇式液相本体法聚丙烯工艺是我国自主开发的一种聚丙烯生产方法，它具有流程简单，投资少，见效快，操作简单，产品牌号转换灵活，三废少等优势，所以，目前，国内有很多厂家还在使用这类生产工艺。
1.熔体质量流速的不稳定性作为聚丙烯产品质量的最重要的指标，熔体质量流动速率是指在温度230℃，负荷2.16 kg的情况下，每10分钟流出的质量。
在生产过程中，会受到仪表控制手段、计量数据误差、反应状态的变化、设备密封和换热情况等一系列复杂因素的影响，因此，生产同样牌号的聚丙烯，流动速率会有很大的差别，并且具有很差的稳定性。
利用氢气作为调整剂，在液相本构法制备聚丙烯的过程中，对其分子质量进行了调控，实现了产物的熔流速度的控制，并由此得到了不同牌号和不同用途的聚丙烯粉末；结果表明，在一定条件下，聚丙烯氢/聚丙烯比例越大，其聚合速率越快，其熔点也越高，而等规度则越小。
在当前的小体积法生产中，影响熔融产物得率的因素有：1.1加氢不准确计量目前，小型化工艺中，加氢计量多采用聚合釜压力差法，因受温度和测量仪误差等因素的影响，加氢计量不能准确控制。
聚丙烯液相本体法环管反应工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!聚丙烯（PP）是一种广泛应用于各个领域的热塑性塑料，液相本体法（LPAO）是生产聚丙烯的一种重要工艺。
