有限元的实施步骤引言有限元方法是一种用于求解工程问题的数值分析方法。

它通过将连续问题离散化为有限个小单元，然后以计算机模拟的方式求解这些小单元上的方程来近似求解原始问题。

本文将介绍有限元方法的实施步骤，并使用Markdown格式进行编写。

步骤一：建立几何模型1.确定几何模型的尺寸、形状和边界条件。

2.使用几何建模工具创建几何模型，例如计算机辅助设计（CAD）软件。

3.将几何模型导出为适合有限元分析的文件格式，例如.STL或.IGES。

步骤二：划分网格1.将几何模型划分为有限个小单元，通常是三角形或四边形。

2.划分网格时，需要考虑到准确度和计算效率的平衡。

3.在划分网格时，要注意避免产生倾斜或退化的单元。

步骤三：确定材料属性1.确定物体的材料属性，例如弹性模量、泊松比、密度等。

2.如果需要，可以使用实验方法或材料数据库来获得材料属性数据。

步骤四：建立边界条件1.确定边界条件，例如加载、约束条件等。

2.边界条件可以是力、位移或温度等。

3.边界条件的选择要考虑到模拟对象的实际情况以及所需的分析目标。

步骤五：建立数学模型1.选择适当的数学模型，例如弹性力学、热传导等。

2.根据数学模型建立有限元方程，例如弹性力学中的应力平衡方程。

步骤六：求解有限元方程1.将有限元方程转化为线性代数方程组。

2.使用数值方法（例如矩阵求解方法）求解线性代数方程组，得到近似解。

3.可以使用现有的数值计算软件（例如MATLAB、Python等）来实现求解过程。

步骤七：后处理结果1.对求解结果进行后处理，例如计算变形、应力、温度等。

2.可以使用可视化工具将结果以图形的形式展示出来，进一步分析和评估模拟结果。

结论有限元方法是一种求解工程问题的重要数值分析方法，它通过将连续问题离散化为有限个小单元来近似求解原始问题。

本文介绍了有限元方法的实施步骤，包括建立几何模型、划分网格、确定材料属性、建立边界条件、建立数学模型、求解有限元方程和后处理结果等。

有限元的基本步骤嘿，咱今儿就来聊聊有限元这档子事儿哈！有限元啊，那可不是啥随随便便就能搞定的东西呢！就好像盖房子，得一步步来，少了哪一步都不行。

先说说这第一步，就好比是打地基，得把模型建起来呀！你得清楚要分析的是个啥玩意儿，把它的形状、尺寸啥的都整明白咯。

这就跟认识一个新朋友似的，得先知道人家长啥样，有啥特点不是？接着呢，就是划分网格啦！这就好像给这个模型穿上一件网格衣服。

这衣服可得穿得合适，不能大了也不能小了。

网格分得好，后面的计算才能更准确呀！不然就跟穿了不合身的衣服一样，别扭得很呢！然后啊，就得确定边界条件啦！这可重要得很嘞！就好比是给这个模型定规矩，哪些地方能活动，哪些地方不能动，都得搞清楚。

这要是弄错了，那可就全乱套啦！再接下来就是求解啦！这就像是让这个模型开始工作，看看它在各种条件下会有啥反应。

这可需要点耐心和技巧哦，就跟解一道难题似的，得仔细琢磨。

最后呢，就是分析结果啦！这就像是检查作业，看看做得对不对，好不好。

要是结果不满意，那还得回头去看看是哪一步出了问题，重新再来一遍。

你说这有限元像不像一场战斗？每一步都得小心翼翼，不能有丝毫马虎。

要是有一步没走好，那可能就全盘皆输啦！有限元的世界可真是奇妙又复杂呀！它能帮我们解决好多实际问题呢。

比如说设计个大桥啊，制造个飞机零件啥的。

没有有限元，这些可都不好搞嘞！咱在学习有限元的时候，可不能着急，得一步一个脚印地走。

就像学走路一样，刚开始可能会跌跌撞撞，但只要坚持，总会走得稳稳当当的。

大家想想，要是没有有限元，那我们的科技得落后多少呀！所以说呀，这有限元可真是个宝贝呢！咱可得好好学，好好用，让它为我们的生活带来更多的便利和进步！你说是不是这个理儿？。

有限元建模的一般步骤咱们得建模了。

把我们的物体或者结构在电脑上“画”出来。

就像在画画，先画个大概，然后慢慢填细节。

要注意啊，这里的每一个细节都很重要，像是画画的时候不能把人画成狗。

把物体分成小块，称之为“单元”，每个单元就像是个小棋子，在整个棋盘上各司其职。

这些单元会让整个模型更精确，毕竟谁不想在比赛中赢得漂亮呢？然后，咱们得给这些小块加点条件。

就像给每个角色设置个性，不同的材料、不同的受力方式、温度变化等等，都是影响结果的因素。

比如，你给木头和钢铁的强度设定可不能搞混了，不然可就闹笑话了。

你想象一下，木头的坚韧程度和钢铁比，简直就是一文不值。

这时候，得设置边界条件，确保模型能在现实中运行。

就好比给孩子们设个规矩，跑得快慢都有个底线。

算完了，咱们得做分析。

这个环节就像是个侦探，得仔细观察每个单元的反应，看看它们承受的力量如何、变形有多大。

通过计算，咱们可以得到一些结果，比如最大应力在哪里，变形量有多少。

这一过程就像是在解谜，拼凑出全貌，让人兴奋得很。

结果出来的时候，你心里那叫一个忐忑，既期待又紧张，就像开盲盒一样。

结果出来了不代表就万事大吉，得认真检查。

就像考试后查答案，不能草草了事。

有没有哪个地方不合理，或者数据不对劲的，得逐一核实。

这个环节可不能马虎，哪怕一丁点错误，都可能导致整个模型的失败，真是“千里之堤毁于蚁穴”啊。

做完这一步，你得看看有没有改进的地方，或者一些小窍门能让下次建模更顺利。

如果结果不尽如人意，那就得反复推敲，像是练习乐器，得多来几遍才能找到感觉。

有时候你可能需要调整模型，甚至重新设置条件。

可不要气馁，毕竟“失败乃成功之母”，每一次的调整都是向成功更进一步的过程。

想想那些伟大的科学家，多少次实验失败，最后还是发现了伟大的东西。

建模的成果要用图表和报告来呈现，就像把一份美味的佳肴端上桌，让大家都来品尝。

这不仅是对自己努力的认可，更是与团队分享的快乐。

通过这些结果，大家可以一起讨论，甚至展开新的研究方向。

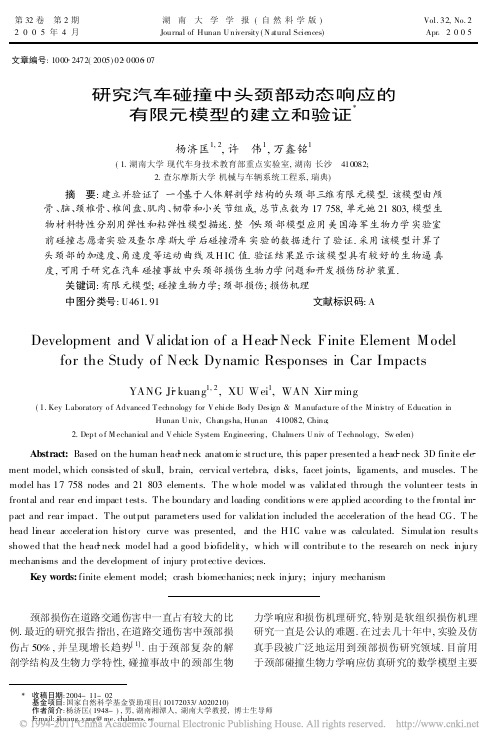

文章编号:1000 2472(2005)02 0006 07研究汽车碰撞中头颈部动态响应的有限元模型的建立和验证杨济匡1,2,许 伟1,万鑫铭1(1.湖南大学现代车身技术教育部重点实验室,湖南长沙 410082;2.查尔摩斯大学机械与车辆系统工程系,瑞典)摘 要:建立并验证了一个基于人体解剖学结构的头颈部三维有限元模型.该模型由颅骨、脑、颈椎骨、椎间盘、肌肉、韧带和小关节组成,总节点数为17758,单元她21803,模型生物材料特性分别用弹性和粘弹性模型描述.整个头颈部模型应用美国海军生物力学实验室前碰撞志愿者实验及查尔摩斯大学后碰撞滑车实验的数据进行了验证.采用该模型计算了头颈部的加速度、角速度等运动曲线及H IC 值.验证结果显示该模型具有较好的生物逼真度,可用于研究在汽车碰撞事故中头颈部损伤生物力学问题和开发损伤防护装置.关键词:有限元模型;碰撞生物力学;颈部损伤;损伤机理中图分类号:U461.91 文献标识码:ADevelopment and Validation of a Head Neck Finite Element Modelfor the Study of Neck Dynamic Responses in Car ImpactsYANG Ji kuang 1,2,XU Wei 1,WAN Xin ming(1.Key L aboratory o f Advanced T echnology for V ehicle Body Design &M anufacture o f the M ini stry of Education inHunan U niv,Changsha,Hunan 410082,China;2.Dept o f M echanical and V ehicle System Engineering ,Chalmers U niv of T echnology,Sw eden)Abstract:Based on the human head neck anatom ic structure,this paper presented a head neck 3D finite ele ment model,which consisted of skull,brain,cervical vertebra,disks,facet joints,ligaments,and muscles.T he model has 17758nodes and 21803elements.The w hole model w as validated through the volunteer tests in frontal and rear end impact tests.The boundary and loading conditions w ere applied according to the frontal im pact and rear impact.The output parameters used for validation included the acceleration of the head CG.T he head linear acceleration history curve was presented,and the H IC value w as calculated.Simulation results showed that the head neck model had a good biofidelity,w hich w ill contribute to the research on neck injury mechanisms and the development of injury protective devices.Key words:finite element model;crash biomechanics;neck injury;injury mechanism颈部损伤在道路交通伤害中一直占有较大的比例.最近的研究报告指出,在道路交通伤害中颈部损伤占50%,并呈现增长趋势[1].由于颈部复杂的解剖学结构及生物力学特性,碰撞事故中的颈部生物力学响应和损伤机理研究,特别是软组织损伤机理研究一直是公认的难题.在过去几十年中,实验及仿真手段被广泛地运用到颈部损伤研究领域.目前用于颈部碰撞生物力学响应仿真研究的数学模型主要收稿日期:2004-11-02基金项目:国家自然科学基金资助项目(10172033/A020210)作者简介:杨济匡(1948-),男,湖南湘潭人,湖南大学教授,博士生导师E mail:j ikuang.yang@me.chalmers.se第32卷 第2期2005年4月湖南大学学报(自然科学版)Journal of Hunan U niversity (N atural Sciences)Vol.32,No.2Apr 2005有集中质量模型、多刚体模型和有限元模型.集中质量模型和多刚体模型结构简单,精度有限,生物逼真度差.随着计算机软硬件技术的飞速发展,有限元算法得到了普及.很多已经开发的有限元模型明显具有比集中质量模型和多刚体模型更好的生物逼真度.最近几年来,在碰撞生物力学领域已经开发出一些新的人体有限元模型,比如欧盟第四框架计划项目HUM OS人体有限元模型[2]和丰田汽车研究中心建立的人体有限元模型[3].已开展的研究工作表明人体有限元模型将成为汽车安全研究与开发设计的有效手段,并具有任何其他拟人数学模型和机械模型不可替代的作用.本文描述了湖南大学头颈部有限元模型的建立及验证过程中第二阶段的开发研究工作.经过验证的模型具有较高的生物逼真度,可用于头颈部的碰撞生物力学响应和损伤机理研究,并可为我国汽车工业界提供一个安全设备开发设计的有力工具.1 方法和材料头颈部有限元模型的建立基于人体解剖学结构.模型的几何形状和尺寸基于50百分位成年男性人体的解剖学结构尺寸,原始数据来源于Viewpo int 公司人体数据测量数据库.在本文工作中建立了颅骨和脑的模型,对颅脑模型的有效性采用Nahum的冲击生物力学实验结果进行了验证.然后采用本项目已建立的颈部模型[4]与新建头部模型匹配,并对颈部肌肉模型进行了一定的改进以提高生物逼真度.整个头颈部模型应用美国海军生物力学实验室的前碰撞志愿者实验结果及查尔摩斯大学完成的追尾碰撞滑车实验的数据进行了验证.1 1 头部建模和材料参数定义原始的几何模型数据是iges(初始化图形交换规范)文件,使用EDS公司的U G三维造型软件导入后进行相应的几何简化处理.在简化过程中,保留原基本的几何特征.例如在建模中,眼窝对头颅整体形状的影响较小,因此简化眼窝可以减少建模时单元的数量.最后的几何模型由平滑的特征曲线和曲面组成,以便于网格划分.在建模过程中,首先使用6节点和8节点的实体单元来描述整个脑组织的结构.主要的边界几何特征被用于控制脑的形状和位置.然后通过投影法在脑组织外面生成了一层壳单元用于描述头颅的内表面.头颅的外表面根据外表面的精确几何特征进行了网格划分.然后使用一些壳单元完成了头颅内外表面的连接(图1).头颅的网格由壳单元网格组成,被设置为刚性材料.脑组织定义为粘弹性材料,材料特性均来自相关参考文献[5],并在表1中列出.表1 颅骨和脑组织的材料参数Tab.1 The properties of skull and brain杨氏模量/GPa 泊松比布克模量/M Pa短效剪切模量/kPa长效剪切模量/kPa衰减系数/(m s-1)颅骨100000.21脑 1.1254916.70.145图1 头颅和脑的网格划分Fig.1 T he mesh of skull and brain头部模型总共由4423个壳单元和1762个实体单元组成.头部质量4.4kg,其中脑重1.7kg.在完成了头部的网格划分和材料定义之后,进行了头部模型和颈部模型的匹配工作.根据头部和颈部的相对位置,形成了枕骨关节的下关节面(图2).同时,在枕骨下关节面和C1颈椎上关节面之间生成了一层实体单元描述寰枕关节间的软骨组织.1 2 头部模型的正面撞击验证应用头部生物力学实验结果对头部模型的有效性进行了验证.Nahum等人[6]在1977年以未经过防腐处理的人类尸体作为实验样本,进行对头部前方的撞击试验.使用一圆柱体冲锤对额骨部位进行正面撞击,圆柱体重5.6kg,自由发射,初速度为7第2期杨济匡等:研究汽车碰撞中头颈部动态响应的有限元模型的建立和验证6.3m/s.实验测量了碰撞力和头部加速度.在仿真验证中,由于碰撞接触时间极短(6ms),因此头部的边界条件定义为自由边界条件.将实验中获得的接触力曲线作为载荷条件,作用在额骨正面面积为182mm2的两个壳单元上,图2为仿真示意图.图2 刚性圆柱体正面碰撞头部额骨示意图F ig.2 T he illustration of the head frontal bone s impact w ith a r igid cylinder1 3 头颈部模型的建立1 3 1 原始颈部模型湖南大学于2002年建立的人体颈部模型(HBM Neck)由椎骨、椎间盘、肌肉、韧带和小关节组成,整个模型结构如图3所示.这一颈部模型使用壳单元来描述椎骨结构并将它们定义为刚性材料.在对应节点上附着了质量单元以确保椎骨的质心位置正确.椎骨的杨氏模量为10000MPa,泊松比为0.29.各块椎骨的质量列举在表2中.图3 HBM人体颈部模型F ig.3 HBM neck model表2 椎骨的质量参数Tab.2 M ass parameters of vertebrue kgC1C2C3C4C5C6C7总计0.1480.1430.1430.1430.1430.1430.228 1.091人体颈椎从C2到C7共6块椎骨间有5个椎间盘,椎间盘由髓核(NP)和纤维环(AF)组织构成.椎间盘髓核和纤维环组织采用实体单元模拟.髓核定义为粘弹性材料,纤维环组织定义为弹性材料,杨氏模量为3.4MPa.颈椎部韧带使用弹性弹簧单元建模,这些弹簧单元仅承受轴向拉力.C1椎骨上的横韧带使用4节点的膜单元进行模拟并定义为弹性材料.同时定义了横韧带和C2椎骨齿突间的接触规则以限制C1椎骨和C2齿突间的相对运动.小关节面的关节囊由梁单元韧带和一层实体单元组成.这些实体单元附着在下方椎骨小关节的上关节面,并与上方椎骨的小关节的下关节面相配合定义为滑动接触界面.在前期模型中,颈部肌肉组织使用梁单元模拟,并仅定义几条主要的肌肉组织.按照混 假人(Hybrid )头部机械模型的几何尺寸建立了一个简化的刚性头部模型来模拟头颈部整体动力学响应.在本工作中,新建的基于解剖学结构的头部有限元模型用来取代简化的头部模型,并对原颈部模型的肌肉位置进行了调整改进.1 32 头颈部模型的匹配及部分结构的改进依据头、颈部相对解剖位置关系,建立了头部枕骨下关节面,完成了寰枕关节连接并重新定义了肌肉的新头颈部有限元模型如图4所示.颈部肌肉群按照位置分为前部肌肉群、后部肌肉群和侧面肌肉群.被描述的肌肉名称在表3中列出.所有肌肉组织8 湖南大学学报(自然科学版)2005年都用梁单元建模.梁单元的端点均按照肌肉的解剖学附着位置定义在对应的节点上.所有的梁单元均只能承受轴向张力并定义为粘弹性材料.布克模量为0.2M Pa,短效剪切模量为0.115M Pa,长效剪切模量0.086MPa.图4 新头颈部有限元模型Fig.4 T he new head neck FE model在新的模型中同样对韧带的位置进行了调整.主要的改进围绕寰枕关节进行.比如原始模型中十字韧带的附着位置错误,在新模型中得到纠正.表3 颈部肌肉组织Tab.3 List of cervical muscles位置肌肉名称前部头长肌、颈长肌、头前直肌、头外侧直肌、胸锁乳突肌、颈阔肌后部斜方肌、肩胛提肌、夹肌、深层肌肉群侧面前斜角肌、中斜角肌、后斜角肌1 4 头颈部模型验证应用志愿者实验数据对头颈部有限元模型进行了前碰撞和后碰撞的仿真验证.仿真计算了在前、后碰撞过程中的头部加速度、位移和HIC 值.1 4 1 前碰撞验证1978年,Ew ing 等人在美国海军生物力学实验室进行了志愿者滑车实验[7,8].实验中刚性座椅被固定在滑车上,志愿者坐在座椅上,胸部由双肩皮带约束.在不同的加速度载荷条件下进行了前碰撞、侧碰撞和斜碰撞实验,测试记录了碰撞过程中头部相对于T1胸椎的动力学响应参数.图5所示为在15g 前碰撞加速度条件下记录的T1胸椎的x 方向速度曲线.在仿真模拟前碰撞时将T1胸椎的速度曲线作为输入载荷条件施加于C7颈椎底部.头颈部模型定义在常规重力场中.C7颈椎及肌肉的下端沿x ,y 和z 方向的转动自由度均施加了约束边界条件.仿真时间历程为400ms.图5 在15g 前碰撞中,T 1胸椎在x 方向的速度曲线Fig.5 T he mean T 1x velocity curv e for the 15gfrontal impact condit ion1 42 追尾碰撞验证Davidsson 等人[9]为了建立追尾碰撞中人体颈部正常响应的运动区间,曾经进行了志愿者后碰撞实验以研究颈部的生物力学响应.该实验的速度变化率为7km /h.实验记录了碰撞过程中T1胸椎的运动响应,包括水平向前的和竖直方向上的位移曲线及T1的角位移曲线.实验的数据被用于头颈部模型的追尾碰撞验证.采用了水平方向和竖直方向的位移曲线作为C7颈椎的输入条件.志愿者实验的记录曲线如图6所示.2 结果2 1 头部模型验证结果仿真了头部的加速度曲线和应力分布情况.图7(a)所示为头部质心位置加速度曲线,该曲线与9第2期杨济匡等:研究汽车碰撞中头颈部动态响应的有限元模型的建立和验证Nahum 的尸体实验曲线吻合较好,只是加速度峰值有些偏低.内部脑组织的压强分布呈典型的碰撞/对侧伤分布模式,在前部碰撞区域,压强为正,呈压缩模式,最大压强为0.45MPa,在碰撞位置对侧的枕骨区域,压强为负,呈拉伸模式,最大负压为-0.78MPa.头部的Von Mises 应力分布如图7(b)所示,最大的Von Mises 应力出现在后部脑干部位和前部碰撞点.这一点与Ruan 的模型验证结果相似.实验和模型仿真的力、加速度和H IC 值在表4中列出.图6 志愿者后碰撞实验运动曲线Fig.6 Kinematics of Davidsson s rear impact experiments表4 实验及仿真结果数据对比T ab.4 C om pa re of the experim ent and simulation results碰撞部位加载条件碰撞力/N 头部加速度/(m s -2)HIC 值Nahum 实验额骨刚性圆柱体恒定速度碰撞69001980744模型仿真额骨压力曲线69001503492图7 头部损伤相关物理量F ig.7 Physical parameters relate to head injur y2 2 前碰撞验证结果图8显示了头部质心在x 方向(水平向前方向)的加速度 时间曲线和头部相对于C7颈椎在z 方向(竖直方向)上的位移 时间曲线图,图中对比标出了志愿者实验的曲线区间和头颈部有限元模型的仿真曲线.从加速度曲线图可以看出,大部分时间段内仿真曲线一直在实验曲线区间内变动,只有少数的点偏离到区间外,而且也是围绕区间上下波动.从z 方向的相对位移曲线图上可以看出,仿真曲线有10湖南大学学报(自然科学版)2005年着与志愿者实验区间非常相似的波形,但是由于颈部模型刚度较高,导致了位移峰值很小.图8 15g 加速度下前碰撞仿真的验证曲线F ig.8 T he v alidation curve of fro nt impact in 15g acceleration2 3 后碰撞验证结果图9显示了追尾碰撞的x 方向的加速度 时间曲线和在z 方向上头部相对于C7颈椎的位移 时间曲线.从图中可以看出,加速度仿真曲线大部分的采样点都落在志愿者实验区间内.从z 方向的位移 时间曲线图可以看到,仿真曲线在前150ms 内与志愿者实验曲线区吻合较好.但是颈部响应的回弹过程开始得相对过早.图9 追尾碰撞仿真验证曲线Fig.9 T he validation curve o f r ear impact3 讨 论头部建模过程中脑组织的正确描述非常重要,同时头颅 脑之间连接方式的描述对模型的质量和计算时间有很大的影响,在Claessens 关于头部模型的参数研究[10]中,总结了3种主要的颅 脑界面的建模方法:1)使用一组共享的节点来描述颅骨的内表面和脑的外边界的连接;2)使用一薄层低剪切模量的厚壳单元来描述位于颅骨和脑之间的脑脊液(CSF);3)使用接触规则定义颅与脑之间的连接方式.以上3种方法各有特色.但是后两种方法建立的模型往往只能够用于简单载荷情况下的模型计算,对于复杂的载荷情况,要求对建模软件和算法进行大量的参数控制工作,才能确保计算较顺利地进行,而第一种方法即使在复杂的载荷条件下也能够保证计算的顺利进行,并且节省计算时间.建立的初步模型已可达到用于颈部损伤研究的目的,因此采11第2期杨济匡等:研究汽车碰撞中头颈部动态响应的有限元模型的建立和验证用第一种方法来完成本课题头部模型的建模工作.从表4仿真结果可以看出相对于实验而言, Nahum模型仿真的加速度峰值和H IC值都偏低,可能是由模拟条件与实验碰撞设置的偏差造成的.从仿真应力应变分析可以看出,颅脑模型能够较好地模拟实验碰撞中头部动力学与运动学响应的情况,较合理地反映了脑部应力应变的分布,可以用于人体头颈部生物力学响应的研究.从图8和图9的验证曲线可以看出头颈部有限元模型仿真位移曲线的偏差,可能有以下原因:1)在实验中,头部的相对运动都是相对于T1胸椎而言的.模型没有包括T1胸椎,所有的计算都是相对于C7颈椎而言的,这将影响到颈部的响应.这个替代过程将会减少约10%的相对运动.2)边界条件的定义.与志愿者实验相比,在模型仿真中,仅仅将T1胸椎的线速度和线位移作为边界条件加载,没有考虑角速度和角位移.3)模型材料的选择和材料参数的定义.研究表明,人体的韧带、肌肉软组织具有复杂的力学性能.它们具有较高的非线性、各向异性和粘弹性等性质,肌肉还能够主动做功.而本模型建立过程中使用的材料参数均参考相关文献,使用的多为各向同性、线弹性材料,因此对模型颈部生物力学响应有一定的影响.4 结束语新的头颈部有限元模型在前碰撞和追尾碰撞的仿真验证中的运动学响应与志愿者实验的曲线区间吻合得较好,因此该模型可以用于颈部生物力学响应研究的计算机仿真,对我国深入开展颈部损伤研究工作有重要的意义.模型还需要进一步验证,包括进行侧向碰撞和斜碰撞验证,从而提高模型的生物逼真度,使该模型适用于各种碰撞条件下的仿真,从而得到更为有效和广泛的应用.参考文献[1] KULLGREN A,KRAFFT M,YDENIU S A,et al.Developments i n car safety w ith respect to disability inj ury distributions for car occupants in cars from the80 s an d90 s[A].Interna tional Research Coun cil on the Bi omechanics of Im pact[C].Birmingham,2002.145-154.[2] ROBIN S.HUM OS:Human model for s afety-A joint effort tow ards the development of refined human-like car occupant mod els[A].Proc of the17th Internati onal T echnical Conference on the ESV(Enhanced Safety of Vehicles)[C].Amsterdam,2001.1-9.[3] YANG K H,ZHU F C,LUAN F,et al.Developm ent of a finiteelement model of the human neck[A].Proceedings of the42nd S TAPP car crash conference[C].T empe,1998.195-205. [4] 杨济匡,姚剑峰.人体颈部动力学响应分析有限元模型的建立和验证[J].湖南大学学报,2003,30(4):40-46.[5] KANG H S,W ILL INGER R,DIAW B M,et al.Validati on ofa3D anatomic human head model and replication of head i m pact in motorcycle accident by fi n i te element modeli ng[A].Proceed ings of the41st STAPP car crash conference[C].Florida,1997.3849-3858.[6] NAHUM A M,SM ITH R WARD.Intracranial pressure dynamicduring head impact[A].Proceedings of the21st STAPP car crash conference[C].New York,1977.339-366.[7] EW ING C,THOM AS D,LUS TICK L,et al.The effect of duration,rate of onset,and peak sled acceleration on the dynamic response of the human head and neck[A].Proceedings of the 20th STAPP car crash conference[C].M i chigan,1976.3-41.[8] EWING C,THOM AS D,LUSTICK L,et al.Effect of initialposition on the human head and neck response to+Y impact ac celeration[A].Proceedings of the22nd STAPP car crash confer en ce[C].New York,1978.103-138.[9] DAVIDSS ON J,DEUTSCHER C,HELL W,et al.Humanvolunteer kinematics in rear end s led collisions[A].International Research Council on the Biom echanics of Impact[C].G teborg,1998.289-301.[10]CLAESSENS M,SAUREN F,WISM ANS J.M odelling of thehuman head under i mpact condi tions:A parametric study[A].Proceedings of the41st ST APP car crash conference[C].Flori da,1997.3829-3848.12 湖南大学学报(自然科学版)2005年。
