北交《电力系统继电保护》在线作业一-0003高压输电线路的故障，绝大部分是( )
A:单相接地故障
B:两相接地短路
C:三相短路
答案：A
三种圆特性的阻抗继电器中，（）既能测量故障点的远近，又能判别故障方向
A:全阻抗继电器
B:方向圆阻抗继电器
C:偏移圆阻抗继电器
答案：B
考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（）
A:大于1，并取可能的最小值
B:大于1，并取可能的最大值
C:小于1，并取可能的最小值
答案：A
当线路中的电流超过最大负荷以后，有一种反应电流升高而动作的保护装置叫做( ? ? )。
A:电压保护
B:差动保护
C:过电流保护
D:过电压保护
答案：C
继电保护的灵敏系数Ksen要求( )
A:Ksen<1
B:Ksen=1
C:Ksen>1
答案：C
在中性点直接接地电网中发生接地短路时，（）零序电压最高。
A:保护安装处
B:接地故障点处。

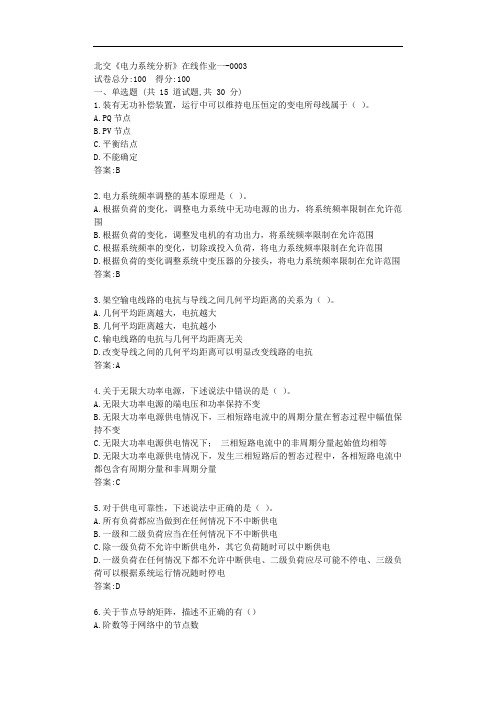

北交《电力系统分析》在线作业一-0003试卷总分:100 得分:100一、单选题 (共 15 道试题,共 30 分)1.装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。
A.PQ节点B.PV节点C.平衡结点D.不能确定答案:B2.电力系统频率调整的基本原理是（）。
A.根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围B.根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围C.根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围D.根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围答案:B3.架空输电线路的电抗与导线之间几何平均距离的关系为（）。
A.几何平均距离越大，电抗越大B.几何平均距离越大，电抗越小C.输电线路的电抗与几何平均距离无关D.改变导线之间的几何平均距离可以明显改变线路的电抗答案:A4.关于无限大功率电源，下述说法中错误的是（）。
A.无限大功率电源的端电压和功率保持不变B.无限大功率电源供电情况下，三相短路电流中的周期分量在暂态过程中幅值保持不变C.无限大功率电源供电情况下；三相短路电流中的非周期分量起始值均相等D.无限大功率电源供电情况下，发生三相短路后的暂态过程中，各相短路电流中都包含有周期分量和非周期分量答案:C5.对于供电可靠性，下述说法中正确的是（）。
A.所有负荷都应当做到在任何情况下不中断供电B.一级和二级负荷应当在任何情况下不中断供电C.除一级负荷不允许中断供电外，其它负荷随时可以中断供电D.一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电答案:D6.关于节点导纳矩阵，描述不正确的有（）A.阶数等于网络中的节点数。

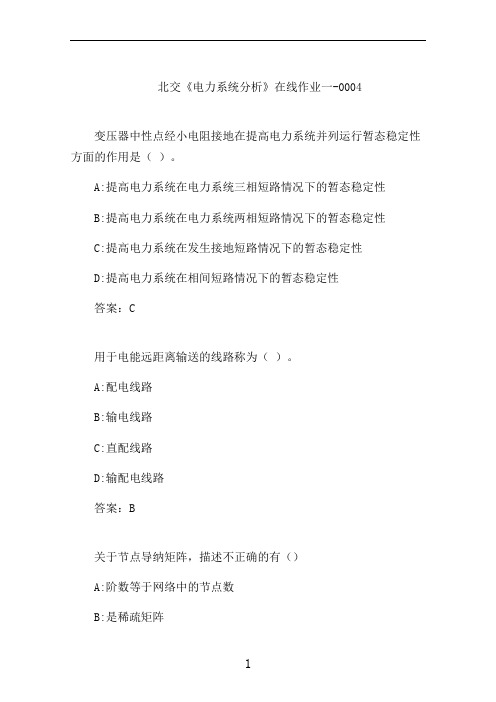

北交《电力系统分析》在线作业一-0004
变压器中性点经小电阻接地在提高电力系统并列运行暂态稳定性方面的作用是（）。
A:提高电力系统在电力系统三相短路情况下的暂态稳定性
B:提高电力系统在电力系统两相短路情况下的暂态稳定性
C:提高电力系统在发生接地短路情况下的暂态稳定性
D:提高电力系统在相间短路情况下的暂态稳定性
答案：C
用于电能远距离输送的线路称为（）。
A:配电线路
B:输电线路
C:直配线路
D:输配电线路
答案：B
关于节点导纳矩阵，描述不正确的有（）
A:阶数等于网络中的节点数
B:是稀疏矩阵
C:是对称矩阵
D:与节点编号无关
答案：D
下列选项中，（）不属于简单电力网中的辐射网。
A:一端电源供电的配电网
B:树型网
C:干线网
D:环形网
答案：D
装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。
A:PQ节点
B:PV节点
C:平衡结点
D:不能确定
答案：B。
北交《电力系统继电保护》在线作业一-0001
电力系统三段式电流保护中，保护范围最大的是（）A:电流速断保护
B:限时电流速断保护
C:定时限过电流保护
答案：C
对称三相电路丫连接时，线电压为相电压的（）倍。
A:√3
B:√2
C:2
D:1.5
答案：A
由雷电引起的过电压称为( ? ? )。
A:内部过电压
B:工频过电压
C:大气过电压
D:谐振过电压
答案：C
断路器的开断时间是指从接受分闸命令瞬间起到（）A:所有电弧触头均分离的瞬间为止
B:各极触头间电弧最终熄灭为止
C:首相触头电弧熄灭为止
D:主触头分离瞬间为止
答案：B
在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向保护
中的方向元件将（）
A:因短路相电压为零而拒动
B:因感受零序电压最大而灵敏动作
C:因零序电压为零而拒动
答案：B
高压输电线路的故障，绝大部分是( )
A:单相接地故障
B:两相接地短路
C:三相短路
答案：A
电力系统最危险的故障是（）
A:单相接地
B:两相短路
C:三相短路
答案：C
三段式电流保护中，保护范围最小的是（）
A:瞬时电流速断保护
B:限时电流速断保护
C:定时限过电流保护
答案：A
双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（）选择。
A:负荷电流。
北交《电力系统继电保护》在线作业一-0003---------------------------单选题1.高压输电线路的故障，绝大部分是( )A.单相接地故障B.两相接地短路C.三相短路正确答案:A2.三种圆特性的阻抗继电器中，（）既能测量故障点的远近，又能判别故障方向A.全阻抗继电器B.方向圆阻抗继电器C.偏移圆阻抗继电器正确答案:B3.考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（）A.大于1，并取可能的最小值B.大于1，并取可能的最大值C.小于1，并取可能的最小值正确答案:A4.当线路中的电流超过最大负荷以后，有一种反应电流升高而动作的保护装置叫做( ? ? )。
A.电压保护B.差动保护C.过电流保护D.过电压保护正确答案:C5.继电保护的灵敏系数Ksen要求( )A.Ksen<1B.Ksen=1C.Ksen>1正确答案:C6.在中性点直接接地电网中发生接地短路时，（）零序电压最高。
A.保护安装处B.接地故障点处C.变压器接地中性点处正确答案:B7.在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向保护中的方向元件将（）A.因短路相电压为零而拒动B.因感受零序电压最大而灵敏动作C.因零序电压为零而拒动正确答案:B8.距离保护是以（）为核心元件构成的保护。
A.阻抗继电器B.振荡闭锁C.启动元件正确答案:A9.发电机的负序过流保护主要是为了防止（）A.损坏发电机的定子线圈B.损坏发电机的转子C.损坏发电机的励磁系统正确答案:B10.线路末端发生金属性三相短路时，保护安装处母线测量电压（）A.为故障点至保护安装处之间的线路压降B.与短路点相同C.不能判定正确答案:A11.断路器的开断时间是指从接受分闸命令瞬间起到（）A.所有电弧触头均分离的瞬间为止B.各极触头间电弧最终熄灭为止C.首相触头电弧熄灭为止D.主触头分离瞬间为止正确答案:B12.当电力线路上发生故障时，保护正确动作，使离故障点最近的断路器跳闸，称为继电保护的( ? ? )。
练习一：单项选择题1、额定变比为10.5kV/242kV的变压器工作于+2.5％抽头，其实际变比为（）。
A 10.5kV/242kVB 10kV/220kV C10.5kV/248.05Kv（答案：C）2、额定变比为35kV/11kV的变压器工作于-2.5％抽头，其实际变比为（）。
A 34.125kV/10.725kVB 34.125kV/11kV C35kV/11Kv（答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。
A 外层B 内层C中层（答案：A）4、采用分裂导线可（）输电线电容。
A 增大B 减小C保持不变（答案：A）5、采用分裂导线可（）输电线等效半径。
A 增大B 减小C保持不变（答案：A）6、短路电流周期分量的标么值与（）有关。
A.转移电抗和短路时间B.计算电抗和短路点距离C.计算电抗和短路时间（答案：C）7、在系统发生短路时，异步电动机（）向系统提供短路电流。
A.绝对不B.一直C.有时（答案：C）8、在运用计算曲线进行短路电流计算时，负荷。
A.用恒定阻抗表示B.用变阻抗表示C.不予考虑（答案：A）9、对于静止元件来说，其（）。
A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗。
A 大于B 小于C等于（答案：B）11、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。
A 大于B 小于C等于（答案：B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。
A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（）A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m(n)为（）。
A.3B.1C.3（答案：A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。
A. Y，d11B. Y，y0C.Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。
牵引供电系统课程作业（18级春）电气工程与自动化北交大第一次作业（2019.9.6）1、力负荷如何分级?电气化铁道的供电负荷如何分级?答：一级负荷两路电源供电，增设应急电源二级负荷两回路供电三级负荷无特殊如何保证电气化铁道两回电源的可靠性和独立性?答：从两个不同的变电站引接可以保证独立性；从电压等级高的变电站接，可以保证可靠性。
电力系统中性点有哪些运行方式?会对电铁供电系统产生哪些影响?答：电力系统中性点运行方式分为直接接地和非直接接地两种。
非直接接地细分为经消弧线圈接地和经阻抗接地。
(注意中性点直接接地系统并不是每一台变压器中性点都接地)中性点非直接接地称为小电流接地系统，特点就是可以在发生单相接地故障时继续运行一定的时间，避免许多瞬间故障停电，但是会因中性点位移形成过电压。
2、电气化铁道对电能的基本质量要求是什么?电能主要指标：1、电压；2、频率；3、波形；4、功率因数；5、谐波。
（1）电压偏差：是电压下跌（电压跌落）和电压上升（电压隆起）的总称。
（2）频率偏差：对频率质量的要求全网相同，不因用户而异，各国对于该项偏差标准都有相关规定。
（3）谐波和间谐波：含有基波整数倍频率的正弦电压或电流称为谐波。
含有基波非整数倍频率的正弦电压或电流称为间谐波，小于基波频率的分数次谐波也属于间谐波。
（4）功率因数，电压三相不平衡：表现为电压的最大偏移与三相电压的平均值超过规定的标准。
（5）电压波动和闪变：电压波动是指在包络线内的电压的有规则变动，或是幅值通常不超出0.9～1.1倍电压范围的一系列电压随机变化。
闪变则是指电压波动对照明灯的视觉影响。
并接在电力网上的铁路接触网，主要考虑电压，功率因数和谐波干扰满足要求。
3、电系统的电压等级与输送功率有何种关系?中性点有几种运行方式，各有何特点?试举例说明。
答：因为输电过程中的电路损耗主要是热损耗，Q=I*2Rt，可见热损和电流的平方正相关，但与电压没有直接关系，同等功率下电压越高则电流越小，热损便越小，所以电压等级越高输送功率越大。
15秋北交《电力系统故障分析》在线作业一满分答案一、单选题（共 10 道试题，共 30 分。
）1. 三相功率的标幺值（）一相功率的标幺值。
A. 大于B. 小于C. 等于D. 大于等于正确答案：C2. 变压器的变比（）两侧的额定电压之比。
A. 大于B. 等于C. 小于D. 大于或等于正确答案：B3. 负序分量的相序与正常对称运行下的相序（）。
A. 相同B. 相反C. 差30°D. 差60°正确答案：B4. 冲击短路电流有效值，就是短路后（）时刻总的短路电流的有效值。
A. 0.01sB. 0.02sC. 0.03sD. 0.04s正确答案：A5. 在单相接地短路故障中，短路点故障相中的正序电流（）负序电流。
A. 大于B. 等于C. 小于D. 大于等于正确答案：B6. 两相短路时，短路电流及电压中不存在（）。
A. 正序分量B. 负序分量C. 零序分量D. 正序分量和负序分量正确答案：C7. 电力系统发生单相接地短路时，短路点故障相的电压等于（）。
A. 0B. 线电压C. 相电压D. 2倍相电压正确答案：A8. 正序分量的相序与正常对称运行下的相序（）。
A. 相同B. 相反C. 差30°D. 差60°正确答案：A9. 6kV电压等级的平均额定电压为：（）。
A. 6.0kVB. 6.1kVC. 6.2kVD. 6.3kV正确答案：D10. 电力系统发生相间短路时，过渡电阻主要由（）构成。
A. 电感B. 电容C. 接触电阻D. 电弧电阻正确答案：D北交《电力系统故障分析》在线作业一二、多选题（共 10 道试题，共 40 分。
）1. 我国电力系统中性点运行方式有：（）。
A. 直接接地B. 不接地C. 经消弧线圈接地D. 经电容器接地正确答案：ABC2. 进行负故障短路电流计算时，常用的方法有:（）。
A. 边界条件方程式法B. 模拟复合序理想变压器法C. 两口网络理论法D. 故障电流线性方程组法正确答案：ABCD3. 接线组别为（）的变压器，高低压侧绕组极性相同。
北交《电力系统分析》在线作业一-0002电力系统无功电源最优分布的原则是（）。
A:等耗量微增率准则
B:等网损微增率准则
C:最优网损微增率准则
D:等比耗量准则
答案：B
为简化同步发电机三相短路的分析计算，采用了一些假设条件，下面各组条件中属于同步发电机三相短路分析假设条件的一组是（）。
A:发电机绕组阻抗为零、发电机频率保持不变
B:发电机磁路不饱和、发电机频率保持不变
C:发电机绕组阻抗为零、发电机磁路不饱和
D:发电机绕组电阻为零，发电机磁路已饱和
答案：B
影响电力系统频率高低的主要因素是（）。
A:电力系统的有功平衡关系
B:电力系统的无功平衡关系
C:电力系统的潮流分布
D:电力系统的网络结构
答案：A
架空输电线路采用分裂导线的目的是（）。
A:减小线路电抗
B:增大线路电纳
C:减小线路电阻
D:改善输电线路的电晕条件
答案：A
关于电力系统等值电路参数计算时，变压器变比的选择，下述说法中正确的是（）。
A:精确计算时采用实际变比，近似计算时采用平均额定变比
B:近似计算时，采用实际变比；精确计算时采用平均额定变比
C:不管是精确计算还是近似计算均应采用额定变比
D:不管是精确计算还是近似计算均应采用平均额定变比
答案：A。
《电力系统分析基础（Ⅰ）》第一次作业答案你的得分：100.0完成日期：2014年09月10日16点21分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2014年09月11日)后显示在题目旁边。
一、单项选择题。
本大题共2个小题，每小题20.0 分，共40.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.( A ) A.B.C.2.( A ) A.B.C.二、多项选择题。
本大题共4个小题，每小题5.0 分，共20.0分。
在每小题给出的选项中，有一项或多项是符合题目要求的。
1.电力系统中的无功电源有( )( ABDE )A.静电电容器B.同步发电机C.电抗器D.静止补偿器E.同步调相机2.电力系统中消耗感性无功功率的元件有( )( BDE )A.白织灯B.异步电动机C.电容器D.变压器E.输电线路3.调整用户端电压的主要措施有( )( ACDE )A.改变变压器的变比B.改变有功功率C.改变发电机机端电压D.改变线路参数E.改变无功功率分布4.电力系统的备用容量按其作用可分为( )( ACDE )A.负荷备用B.旋转备用C.事故备用D.国民经济备用E.检修备用三、判断题。
本大题共10个小题，每小题4.0 分，共40.0分。
1.同步发电机是电力系统中唯一的有功电源。
（）(正确) 2.逆调压是大负荷时升高电压，小负荷时降低电压的调压方式。
（）(正确) 3.调频厂增加出力时将使系统频率下降。
（）(错误) 4.输电线路首末两端电压的相量差称为电压损耗。
（）(错误) 5.输电线路的零序阻抗等于正序阻抗。
（）(错误) 6.电力系统的一次调频可以实现无差调节。
（）(错误) 7.电容器提供的有功功率与其端电压的平方成正比。
（）(错误)8.负荷率是最小负荷与最大负荷之比。
（）(正确) 9.提高输电电压将提高系统输送功率的极限。
（）(正确) 10.按等微增率准则分配负荷将使系统的燃料消耗最少。
电力系统分析第1次作业参考答案
（请一定信守承诺，不可外传给下届及外班同学）
第一部分：概念题（请填空或回答问题，并在理解的基础上记住）1、如下图电力系统，各变压器的额定变比分别：T1的变比是121/10.5 ，T2的变比是110/38.5 ，T3的变比是35/11 ；若T1工作于+5%抽头、T2工作在-2.5%抽头、T3工作在主抽头，则T1的变比是127.05/10.5 ，T2的变比是107.25/38.5 ，T3的变比是35/11 。
知识点及注意：
（1）以教材为准：变比指高压侧额定电压与低压侧额定电压之比，老师上课时讲解有误，请更正。
（2）此类题目请在理解的情况下记住：发电机额定电压为所接母线电压的1.05倍；变压器的一次绕组连接发电机时其额定电压为发电机的额定电压，一次绕组连接线路时其额定电压为线路母线额定电压；变压器的二次绕组额定电压为所连接线路母线额定电压的1.1倍。
（3）双绕组变压器的抽头设在高压侧。
2、如下电力系统中，各变压器的额定变比为：T1的变比是___242/10.5__，T2的变比是（高压/中压/低压）__220/121/38.5___，T3的变比是__35/6.6___，发电机的额定电压为____10.5kV__________；若T1工作于+2.5%抽头、T2的低压侧工作在主抽头，高压侧工作在-2.5%抽头，中压侧工作在+5%抽头、T3工作在主抽头，则T1的变比是248.05/10.5 ，T2的变比是214.5/127.05/38.5 ，T3的变比是35/6.6 。
4、对电力系统运行的基本要求是：
1） 保证供电的可靠性 2） 保证良好的电能质量 3） 保证系统运行的经济性 4） 满足节能与环保的要求 5、电力系统的运行特点是：
1） 电能不能大量储存、发、输、配同时完成 2） 电力系统暂态过程非常短促，电能传输以光速进行 3） 与国民经济和人们生活水平密切相关
6、请推导对称三相电路中的单相瞬时功率表达式，并回答：单相功率是恒定值吗？单相功率中的有功分量和无功分量有何特点（必要时画图分析）？进一步，请从各个单相瞬时功率的表达式，推导出三相电路总的瞬时功率，你发现了什么？
(
)(
)()
()[]()()cos cos ()()()2cos cos 2cos cos cos sin sin cos cos 21sin 2sin =cos cos 21sin sin 2u t t i t t p t u t i t UI t t UI t t t UI t UI t p UI t p UI t
ωωϕωωϕωωϕωϕϕωωϕϕωϕω==-=⋅=⋅-=+=++⋅+=R X
单相功率不是恒定值。
单项有功功率，有功分量始终大于0，有功与与无功分量ω
π
=T ()(
)()()()(
)()()()()(
)()()
()cos cos cos cos 2cos 1202cos 120cos cos 2240cos 2402cos 240cos cos 22403cos A A A B B B C C C A B C p u t i t t t UI t p u t i t t I t UI t p u t i t t I t UI t p p p p UI ωωϕϕωϕωωϕϕωϕωωϕϕωϕϕ
=⋅=-=+-⎡⎤⎣⎦
=⋅=-⋅--=+--⎡⎤⎣⎦
=⋅=-⋅--=+-+⎡⎤⎣⎦=++=
所以三相功率是恒定的。
7、复习电机学中有关变压器的相关知识，请问变压器的有哪几种等效电路？变压器的开路试验和短路试验是如何进行的？通过两个试
验能得到什么参数？为什么？ 答：
1）变压器有T 型、π型等效电路和简化等效电路（图略）； 2）进行短路试验时，将一侧绕组短接，在另一侧绕组施加电压，使短路绕组的电流达到额定值，测得变压器的短路总损耗和短路电压； 进行空载试验时，将一侧绕组空载，在另一侧绕组施加额定电压，测得变压器的短路空载损耗和空载电流。
3）短路试验：忽略铁心损耗，则短路损耗就等于额定电流时的原副边电阻损耗，可确定电阻；又由于电阻的压降远小于电抗压降，短路电压就等于额定电流时电抗上的电压降，从而可计算得到电抗值。
空载试验：由于空载电流小，可忽略空载铜耗，此时空载损耗等于额定电压时的铁心损耗，从而可计算得到电导；又由于空载电流上的有功分量很小，空载电流就等于额定电压时的无功电流，从而可计算得到电纳。
8、复习电机学中中有关同步发电机的相关知识，请写出隐极同步发电机和凸极同步发电机的电压方程，分别画出两者的相量图。
凸极同步发电机中虚拟电动势的构建有何意义？直轴和交轴同步电抗的物理含义是什么？对于隐极和凸极电机，直轴和交轴同步电抗的大小关系如何？为什么？ （1）
隐极发电机的电压方程： 不考虑磁饱和时：0a a E U IR jIX =++ 考虑磁饱和时：()a E U I R jX σ=++
凸极发电机的电压方程：0a d d q q E U IR jI X jI X =+++ 相量图：略。
（2）
由于电压方程中含有两个方向的电流（直轴电枢电流和交轴电枢电流）引入虚拟电动势E Q 后，电压方程可化为：
Q a q E U IR jIX =++恰好消去两个分量的电流，使得凸极发电机的等值电路
可以在一个电路图中表示出来。
（3）直轴/交轴同步电抗是反映直轴/交轴电枢电流产生直轴/交轴电枢磁动势的参数。
（4）对于凸极发电机，由于转子形状的不对称，在直轴方向，气隙较小，因此磁阻较小，磁通大，因此感应出的电动势大，也即直轴电抗大；反之，交轴电抗小，即Xad>Xaq 。
但隐极发电机可以认为转子形状是对称的，因此二者近似相等。
第二部分：计算题
9、设如图所示的三相对称交流电路，电源经阻抗Ω+=)20 j 20(T Z 向
某负载供电，输送电流A 1520a
-∠=I ，负载的复功率为kV A )6j 10(D -=S （容性）。
请求：
（1）电源送出的有功功率和无功功率分别是多少？其无功功率是感性还是容性的？按照一般的惯例，是相当于无功电源还是无功负荷？
（2）电源的线电压ab
U 相量。
kVA
)6j -A 1520a
-∠=I
注意：电力系统用单线图表示时，所注负荷为三相负荷，电流与阻抗均为一相的数值，电压为线电压。
（1
）答：
**202045303Re 243Im 242424(kVA)S=341838.4727.9
A A A A T A A T A A T T T T D Z j U Z I P U I kW
Q U I kVar
S P jQ j S S j •
•
•
•
••••••
•
•
=+===⎡⎤
==⎢⎥⎣⎦⎡⎤
==⎢⎥⎣⎦=+=++
=
+=∠或
kVar
242040033kW 242040033T
2a T T 2
a T =⨯⨯===⨯⨯==X I Q R I P
或kVA )24j 24(45224152030240033T T +=∠=∠⨯∠⨯==* a I U S
总负荷吸收有功为34kW ，无功为18kVar 。
即电源输出了对应的功率。
负荷吸收感性无功，为感性负荷，按一般惯例为无功负荷；而电源必须可以发出感性无功，即吸收容性无功，按一般惯例为无功电源。
注意：电力系统潮流计算一般计算的都是负荷的吸收功率，并且图中标注的电压电流对负载而言均为关联方向，即计算的功率为吸收功率。
对于有功而言，吸收正有功即消耗功率为有功负荷；吸收负有功即发出功率为有功电源。
对于无功而言，按照一般惯例，吸收正无功即消耗感性无功为无功负荷；吸收负无功即发出感性无功为无功电源。
（无功的吸收与发出均已感性无功为准！即通常所提的无功均为感性无功：电容发无功，电感吸无功！） （2）答
: *
S 38.47
27.9
0.64112.9
3*2015
330 1.1142.9
SA A
SAB SA U I U •
•
•••
∠=
=
=∠∠=∠=
∠
10、过激运行的三相同步电动机，它的电流可以领先电压，应用它
可以改进功率因数。
设同步电动机的线电压V 03000ab
∠=U ，线电流A 30500a
∠=I ，求它的有功功率和无功功率，此时按照一般的惯例，是相当于无功电源还是无功负荷？
答： ***30000303050030
3Re 1.2993Im 2.25ar
AB AB A A A A A A A U U U I P U I MW
Q U I MV
•
•
•
••••••=∠∠=-=∠-⎡⎤
==⎢⎥⎣⎦⎡⎤
==-⎢⎥⎣⎦
相当于无功电源。
