精馏塔的节能与控制

浅析化工精馏高效节能技术开发及应用化工精馏是一种常用的分离技术，其主要应用于石油化工、煤化工、化纤等行业。

由于精馏过程中能量消耗较大，因此开发和应用高效节能技术对于降低生产成本、提高能源利用效率具有重要意义。

高效节能技术的开发主要从以下几个方面展开：首先是优化设备结构和工艺参数。

通过对精馏塔和换热器的结构进行优化设计，减少流体阻力和传热阻力，提高传热效率和分离效果。

通过调整和优化精馏过程中的工艺参数，如压力、温度、流量等，减少能量损耗和废品产生。

其次是引入新型节能设备。

采用多效精馏塔可以实现蒸汽多次利用，提高能源利用效率；采用膜分离技术可以替代传统的精馏过程，降低能耗和操作成本。

再次是开发节能型精馏剂。

精馏剂是精馏过程中的关键因素，能够影响分离效果和能耗。

通过改进精馏剂的成分和结构，提高其吸附能力和选择性，减少回收和处理的工作量和能耗。

最后是采用先进的自动化控制技术。

精馏过程中的操作和控制需求严格，需要实时监测和控制温度、流量、压力等参数。

引入先进的自动化控制技术和智能算法，能够优化操作过程，降低能耗。

首先是减少能源消耗。

通过改进设备结构和工艺参数，优化精馏过程，可以减少能源消耗，降低生产成本。

其次是提高产品质量和产量。

优化精馏过程中的操作和控制，可以提高产品的纯度和收率，提高生产效益。

再次是降低环境污染。

精馏过程中产生的废水废气需要进行处理和排放，而高效节能技术可以减少废品产生和能量损失，降低环境污染。

最后是提高行业竞争力。

采用高效节能技术可以降低生产成本，提高能源利用效率，提高企业的经济效益和竞争力。

化工精馏高效节能技术的开发和应用对于提高生产效益、降低能源消耗、减少环境污染具有重要意义。

应该加强科研力量的投入，推动相关技术的研发和应用，促进化工行业的可持续发展。

精馏塔控制关键因素和节能途径摘要：精馏是化工生产中重要的基础操作，由于化工行业能耗非常高，如何实现高效节能已经成为社会及行业广泛关注的课题，化工产品生产组织过程中，精馏塔是主要的设备组成部分，也是节能降耗的重点，对此我们要在强化精馏塔控制的基础上，着力对节能降耗方面进行研究探讨。

关键词：精馏塔；控制；节能；气相流体一、精馏塔控制基本原理蒸馏是化学生产中分离溶液混合物的典型操作.它的本质是多级蒸馏，也就是在一定汽化压力下，采用不同的沸点或溶解液混合物组分的饱和，对低沸点或高蒸汽压力进行汽化，经过反复蒸发并在气态中部分冷凝后逐渐分离。

在此过程中，传热和传质过程同时进行，并受传质过程的控制。

原料从塔中间的合适位置进入塔内，其中塔的上部为不进给蒸馏，而下部为保留部分。

冷凝器提供液体从塔顶的相流入，然后沸腾器提供来自塔深的回流空气。

气相流体回流是精馏的一个重要特性。

总得来看，精馏塔是气体和液体之间提供接触设备，用于实施质量交换过程。

二、精馏塔控制关键因素（一）精馏塔稳定性为了使精馏塔稳定运行，必须保持精馏装置的平衡。

为确定原液中流量，只要给出蒸馏液中挥发性成分系数和蒸汽渣中挥发性成分系数，还可以确定蒸馏液和锅炉渣流量。

同时，压舱物中挥发性组分的分离程度和系数取决于气液与理论板数关系，因此，要根据残留立方体液体中挥发性成分的摩尔系数来确定，从一定程度上说，这种平衡及系数不能随意改变，否则将导致不平衡，最终改变塔的组成，导致功能不平衡。

（二）回流比例控制影响精馏塔分离效率的主要原因是与回流有关。

在操作和生产中，通常通过改变反比来控制产品的质量。

区间工作线的陡度与逆流成正比，该扇区的传递力与逆流成正比。

首先由于精馏塔理论板块数量限制在规定的板材数量范围内，即使回流程度增加到总流量一定限度值，其次根据整个塔架的材料平衡，分辨率极限。

（三）原料输入输出原料输入输出应随实际运行条件改变而改变，精馏塔控制一般设置有多个进给位置，以满足生产过程中的一些突发情况，主要是在精馏塔中准确、合适的位置方面进行精准把握，以保证流量安全。

173经济全球一体化以来，人们的生活质量以及生活水平逐渐提升，对石油化等工业需求越来越高，对产品纯度的需求也在逐渐提升，使精馏有了更加广泛的应用。

为了与绿色、节能理念相契合，给精馏过程带来了新的挑战，对精馏过程进行严格的控制以及优化是十分重要的。

但是，在对精馏塔进行控制以及节能优化之前，必须有效确保整个精馏过程中所生产的产品质量，只有产品达到了相关标准，才可以进行装置优化，从而降低能耗、有效提升回收率，做到将成本最大化的转变成经济效益。

1 精馏原理以及操作过程精馏就是将一定浓度的液体输送到精馏装置中，常见的精馏设备就是图1所示的连续精馏装置。

精馏装置主要分为五个大部分：一是精馏塔；二是冷凝器；三是再沸器；四是回流罐；五是回流罐。

连续精馏装置的工作原理是由进料泵将溶液供给到精馏塔，由于溶液中的液体沸点不同，就会将溶液分为低沸点组和高沸点组，低沸点组也就是易挥发组会因为汽化而向上升腾；高沸点组会因其难挥发而向下流淌，并与向上升腾的蒸汽在塔板之间发生接触，从而实现相际传质[1]。

在相对恒压的条件下，若对单组液体进行持续加热，温度并不会出现变化，但是，在对混合溶液进行沸腾后持续加热，其温度必然会发生变化。

在恒压的条件下，溶液的组分情况会与气相平衡有着密切的联系，其中组分的沸点与浓度成正比，沸点越高浓度就会越高，当然平衡温度也就会更高。

与纯物质相比，混合溶液中液相与气相均处于平衡状态下的温度是不一样的。

当沸点高的液体流到釜液泵后，就会成为塔底产品，而沸点低的液体就会成为塔顶产品，这两段操作的结合，可以将混合溶液中的液体分为两个部分，并进行分离，从而精馏出两种所需纯度的产品。

精馏可以将混合物液体进行分离，主要利用的就是液体的沸点不同，通过汽化以及冷凝的方式，经过精馏装置对其进行反复冷凝以及汽化，从而有效的不同组分的液体完全分离。

所以，整个精馏过程其实就是进行多次汽化、多次冷凝的过程，并且，溶液会在汽化以及冷凝的过程中会吸收和释放大量的热量，因此精馏装置必须具备冷凝器以及再沸器等装置给予辅助，从而实现整个精馏装置的完整运行，从而得到预期塔顶以及塔底的产品[2]。

精馏过程的节能降耗精馏过程在化工产业中是一项重要的分离技术，但是它也是能耗较高的过程。

为了降低能耗，节能降耗已经成为精馏技术的一个重要研究方向。

本文将介绍几种精馏过程的节能降耗技术。

首先，提高精馏塔的热效率是提高精馏过程的一个关键。

一种常见的做法是引入换热器网络来最大程度地利用出塔冷凝液和进塔蒸汽之间的热量传递。

这种方法可以降低所需的蒸汽量，从而降低了能耗。

此外，还可以使用多效精馏、热泵或采用废热回收技术进一步提高热效率。

其次，提高精馏过程的物质效率也是节能降耗的一个重要途径。

物质效率是指在精馏过程中使用的干燥剂或者吸附剂能够更有效地去除杂质，从而减少能耗。

通过改进精馏塔的操作条件，如温度、压力和液体流速等参数，可以提高物质效率。

同时，使用高效的精馏填料或者塔板也能够提高分离效果，减少杂质的含量。

此外，使用先进的辅助技术可以进一步降低精馏过程的能耗。

例如，在精馏过程中引入膜分离技术可以减少能源消耗。

膜分离技术是一种基于材料表面或孔隙的选择性渗透性原理分离混合物的方法。

与传统的溶剂萃取或者蒸馏技术相比，膜分离技术具有能耗低、操作简单、体积小等优点。

通过将膜分离技术与精馏过程相结合，可以实现更高效的分离效果。

最后，优化精馏过程的操作策略也是节能降耗的一个重要途径。

通过优化参数设定和控制策略，可以使精馏过程更加稳定和高效。

例如，采用先进的控制算法，如模型预测控制或者模糊控制算法，可以实现对精馏过程的快速响应和精确控制，从而降低了能耗和运行成本。

总的来说，精馏过程的节能降耗是一个涉及多个方面的工程问题。

通过提高热效率、物质效率，使用先进的辅助技术和优化操作策略，可以有效地降低精馏过程的能耗。

这些节能降耗技术不仅可以减少环境污染，还可以提高精馏过程的经济效益。

因此，精馏过程的节能降耗在工业应用中具有重要的意义。

热泵精馏工艺分析化工行业就是能耗大户,其中精馏又就是能耗极高的单元操作,而传统的精馏方式热力学效率很低,能量浪费很大。

如何降低精馏塔的能耗,充分利用低温热源,已成为人们普遍关注的问题。

对此人们提出了许多节能措施,通过大量的理论分析、实验研究以及工业应用表明其中节能效果比较显著的就是热泵精馏技术。

热泵精馏就是把精馏塔塔顶蒸汽加压升温,使其用作塔底再沸器的热源,回收塔顶蒸汽的冷凝潜热。

热泵精馏在下述场合应用,有望取得良好效果:(1)塔顶与塔底温差较小,因为压缩机的功耗主要取决于温差,温差越大,压缩机的功耗越大。

据国外文献报导,只要塔顶与塔底温差小于36℃,就可以获得较好的经济效果。

(2)沸点相近组分的分离,按常规方法,蒸馏塔需要较多的塔盘及较大的回流比,才能得到合格的产品,而且加热用的蒸汽或冷却用的循环水都比较多。

若采用热泵技术一般可取得较明显的经济效益。

(3)工厂蒸汽供应不足或价格偏高,有必要减少蒸汽用量或取消再沸器时。

(4)冷却水不足或者冷却水温偏高、价格偏贵,需要采用制冷技术或其她方法解决冷却问题时。

(5)一般蒸馏塔塔顶温度在38～138℃之间,如果用热泵流程对缩短投资回收期有利就可以采用,但就是如果有较便宜的低压蒸汽与冷却介质来源,用热泵流程就不一定有利。

(6)蒸馏塔底再沸器温度在300℃以上,采用热泵流程往往就是不合适的。

以上只就是对一般情况而言,对于某个具体工艺过程,还要进行全面的经济技术评定之后才能确定。

根据热泵所消耗的外界能量不同,热泵精馏可分为蒸汽加压方式与吸收式两种类型1、蒸汽加压方式蒸汽加压方式热泵精馏有两种:蒸汽压缩机方式与蒸汽喷射式。

1、1蒸汽压缩机方式蒸汽压缩机方式又可分为间接式、塔顶气体直接压缩式、分割式与塔釜液体闪蒸再沸式流程。

1、1、1间接式当塔顶气体具有腐蚀性或塔顶气体为热敏性产品或塔顶产品不宜压缩时,可以采用间接式热泵精馏,见图1。

图1 间接式热泵精馏流程图它主要由精馏塔、压缩机、蒸发器、冷凝器及节流阀等组成。

化工生产中热泵精馏工艺流程分析及节能措施摘要：随着国家对化工企业节能减排要求的提高，绿色生产成为了我国可持续发展战略的重要措施，化工企业把节能减排也列为了一项重要的措施。

在化工生产过程中许多生产工艺需要较大能量作为动力源泉，如果没有进行有效的管理将会造成能源的浪费，与国家倡导的绿色节能生产发展理念不合。

本文将冲热泵精馏工艺中的蒸汽加压式以及吸收式工艺流程出发，分析其节能效果以及途径，并提出提升化工生产中热泵精馏工艺的节能措施，以提高节能减排效果。

关键词：化工节能;热泵;精馏工艺;蒸汽加压前言随着国家节能减排要求的提出，对于现代化工生产而言，节能环保成为了一项硬性要求，如果没有遵循这一理念，就会失支市场竞争力，企业就无法实现长期发展。

对于热泵精馏工艺而言，节能的主要措施通过控制塔顶与塔底的温度差实现能源的节约，由于在控制过程中稳定性较强，且回收的时间较短，此工艺成为了现代化工生产中常用的节能工艺。

由于热泵精馏工艺在节能上具有着较大的意义，所以对此工艺进行深入分析，对化工行业有着重要意义。

一、热泵精馏工艺流程分析（一）蒸汽加压式工艺流程对于蒸汽加压式工艺，由于不同的化工设备又可以分为蒸汽压缩机方式与蒸汽喷射式工艺。

两种不同的蒸汽加压工艺工作原理不尽相同，但是两种工艺都能起到能源节约的效果。

1、蒸汽压缩机式的蒸汽加压工艺对于热泵精馏工艺流程而言，蒸汽加压方式应用中，压缩机发挥着重要作用。

压缩机式蒸汽加压，顾名思义，就是以压缩机为核心，通过压缩机与其他设备进行相互配合实现蒸汽的加压，从而达到节能效果。

在此过程中，化工设备的完整性是基础，需要的主要化工设备有精馏塔、蒸发器、压缩机、冷凝器、节流阀等，确保这些设备运行的性能下，采用封闭式的循环作业法，通过物理方法，控制温度，是院士的反应物料保持为气体的状态，在压缩机的作业下，实现气体运输到塔釜并实现气体的压缩。

在许多化工企业在应用热泵精馏工艺过程中，由于压缩机式的作业方式，操作较为简单，设计过程简易，控制效果好，逐渐成为了主要的热泵精馏工艺。

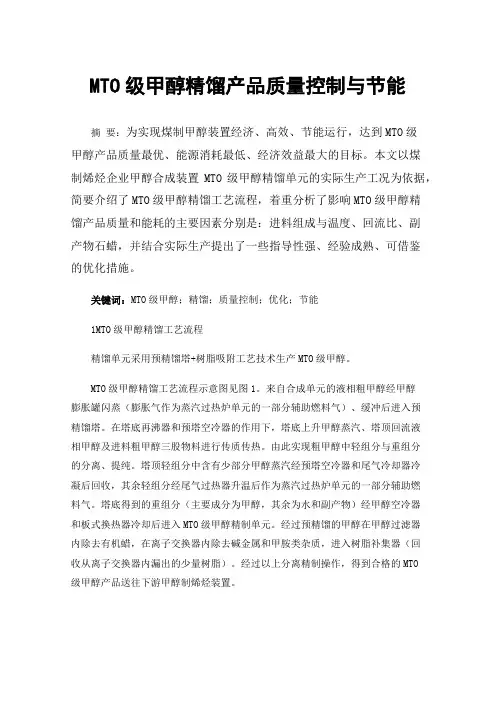

MTO级甲醇精馏产品质量控制与节能摘要：为实现煤制甲醇装置经济、高效、节能运行，达到MTO级甲醇产品质量最优、能源消耗最低、经济效益最大的目标。

本文以煤制烯烃企业甲醇合成装置MTO级甲醇精馏单元的实际生产工况为依据，简要介绍了MTO级甲醇精馏工艺流程，着重分析了影响MTO级甲醇精馏产品质量和能耗的主要因素分别是：进料组成与温度、回流比、副产物石蜡，并结合实际生产提出了一些指导性强、经验成熟、可借鉴的优化措施。

关键词：MTO级甲醇；精馏；质量控制；优化；节能1MTO级甲醇精馏工艺流程精馏单元采用预精馏塔+树脂吸附工艺技术生产MTO级甲醇。

MTO级甲醇精馏工艺流程示意图见图1。

来自合成单元的液相粗甲醇经甲醇膨胀罐闪蒸（膨胀气作为蒸汽过热炉单元的一部分辅助燃料气）、缓冲后进入预精馏塔。

在塔底再沸器和预塔空冷器的作用下，塔底上升甲醇蒸汽、塔顶回流液相甲醇及进料粗甲醇三股物料进行传质传热。

由此实现粗甲醇中轻组分与重组分的分离、提纯。

塔顶轻组分中含有少部分甲醇蒸汽经预塔空冷器和尾气冷却器冷凝后回收，其余轻组分经尾气过热器升温后作为蒸汽过热炉单元的一部分辅助燃料气。

塔底得到的重组分（主要成分为甲醇，其余为水和副产物）经甲醇空冷器和板式换热器冷却后进入MTO级甲醇精制单元。

经过预精馏的甲醇在甲醇过滤器内除去有机蜡，在离子交换器内除去碱金属和甲胺类杂质，进入树脂补集器（回收从离子交换器内漏出的少量树脂）。

经过以上分离精制操作，得到合格的MTO级甲醇产品送往下游甲醇制烯烃装置。

图1 MTO级甲醇精馏工艺流程示意图2影响MTO级甲醇精馏产品质量与能耗的因素2.1进料组成与温度的影响MTO级甲醇精馏的进塔物料为合成单元所产的粗甲醇，主要是由甲醇、水、有机杂质和少部分不凝气（CO2、CO、H2、CH4、N2）等组成的混合物。

通常以常温、常压下甲醇的沸点64.7℃为分界线，将沸点低于甲醇沸点的有机杂质称为轻组分，将沸点高于甲醇沸点的有机杂质称为重组分[1]。

精馏塔的原理及控制要求一、精馏原理精馏是化工生产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离。

精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。

精馏塔以进料板为界，上部为精馏段，下部为提馏段。

一定温度和压力的料液进入精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。

回流液的目的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进行。

而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作提供一定量连续上升的蒸气气流。

精馏塔从结构上分，有板式塔和填料塔两大类。

而板式塔根据塔结构不同，又有泡罩塔、浮阀塔、筛板塔、穿流板塔、浮喷塔、浮舌塔等等。

各种塔板的改进趋势是提高设备的生产能力，简化结构，降低造价，同时提高分离效率。

填科塔是另一类传质设备，它的主要特点是结构简单，易用耐蚀材料制作，阻力小等，一般适用于直径小的塔。

在实际生产过程中，精馏操作可分为间歇精馏和连续精馏两种。

对石油化工等大型生产过程，主要是采用连续精馏。

精馏塔是一个多输入多输出的多变量过程，内在机理较复杂，动态响应迟缓缓，变量之间相互关联，不同的塔工艺结构差别很大，而工艺对控制提出的要求又较高，所以确定精馏塔的控制方案是一个极为重要的课题。

而且从能耗的角度来看，精馏塔是三传一反典型单元操作中能耗最大的设备，因此，精馏塔的节能控制也是十分重要的。

二、精馏塔的主要干扰因素精馏塔的主要干扰因素为进料状态，即进料流量F、进料组分zf ,进料温度Tf或热焓FE.此外，冷剂与加热剂的压力和温度及环境温度等因素也会影响精馏塔的平衡操作。

浅谈精馏操作的节能优化措施摘要：石油化工是我国经济发展中的一个重要产业，数据显示，石油化工能耗约占全国工业总能耗的15%。

在能源消耗领域，分离工序占能源消耗的41%至71%，而蒸馏工序占能源消费的96%。

在热力学上，蒸馏是一种非常低效的能耗操作，具有很强的热力学不可逆性。

因此，作为蒸馏操作中的中间操作，蒸馏塔系统的整个操作过程都以产品质量合格和能耗最低为标准。

然而，优化蒸馏操作需要许多因素。

本文从以下几个方面分析了精馏操作的节能措施。

关键词：蒸馏；节能；发展趋势；技术分析前言蒸馏操作是化工生产中的一个重要操作单元，因其能耗高、节能效果好而备受关注。

降低市场产品生产过程中的生产能耗是降低成本、提高市场竞争力的关键，而蒸馏操作过程具有节能效果。

一、蒸馏的工作原理蒸馏是化学生产中分离不混溶液体混合物的典型单元操作。

其本质是多级蒸馏，利用不混溶液体混合物中每种成分在一定压力下的不同沸点或饱和蒸气压来蒸发轻组分（沸点较低或蒸气压较高的组分）。

经过多次部分液相蒸发和部分气相冷凝，气相中轻组分和液相中重组分的浓度逐渐增加，从而实现分离。

在此过程中，传热和传质过程同时进行，属于传质过程控制。

原料从塔中间合适的位置送入塔中，塔分为两段。

上段是没有进料的蒸馏段，下段包含作为保留段的进料板。

冷凝器从塔顶提供液相回流，再沸器从塔底提供气相回流。

气相和液相的回流是蒸馏的一个重要特征。

蒸馏塔是一种提供混合物气相和液相之间接触条件并实现传质过程的设备。

该设备可分为两类：一类是板式蒸馏塔，另一类是填料蒸馏塔。

二、精馏塔影响的因素1.回流比的影响影响蒸馏塔分离效果的主要原因是回流比，在实际操作和生产中通常通过改变回流比来控制回流比，以控制产品质量。

蒸馏段中操作线的斜率（蒸馏段中下降液体的摩尔流速与上升蒸汽的摩尔流速的比率）与回流比成正比，该段中的传质驱动力也与回流比直接成正比。

具体来说，在确定回收率的条件下，如果用增加回流比来提高分离度，则应满足以下要求：首先，由于蒸馏塔理论塔板数的限制，在规定的塔板数范围内，即使回流比增加到无穷大（总回流），分离度总是存在一个极限最大值；其次，由于整个塔中物料平衡的限制，分离极限为FxF/Dx （F为原料液中挥发性成分的摩尔分数）。
