佳能bp2900 HP1010 HP1012 激光打印机硒鼓加粉图解

1、准备硒鼓芯片、
激光打印机彩色硒鼓的其中某个颜色的硒鼓出现问题（如碳粉偏少、芯片不良、在这里提醒一下碳粉偏少或者没有碳粉时将会烧毁硒鼓芯片。

2、安装芯片
在不确定硒鼓是否有无碳粉时可以跟换对应颜色的芯片，注意必须更换对应的颜色芯片（如果换错芯片有可能引起芯片烧毁、现在一般维护办公设备的人员都不会给你更换芯片都是直接叫你买整个硒鼓更换，目前一个硒鼓大约在380-400元左右，而一个芯片大约也就25-50元左右，单个硒鼓加一次（一瓶）碳粉也就100-150元左右，所以像激光彩色打印机这种消耗品最好是多加几次碳粉和多换几个芯片这样就可以节省成本。

3、加粉
加粉时最好别拆硒鼓（因为一般不怎么会拆硒鼓的人会拆却
不会组装，而且硒鼓内部的感光鼓比较容易损坏，要特别注意。

所以不建议拆鼓加粉，解决办法是找到储存碳粉的粉仓在粉仓的一头挖一个孔（这里我们可以使用烙铁挖孔）将碳粉倒入挖孔的硒鼓内。

加好粉后使用黑胶布将孔堵死防止漏粉。

）
4、更换芯片
加好粉后装入打印机进行测试、检测，如还是提示错误或者硒鼓问题，就该更换芯片了。

芯片需对应颜色安装并且不能装反要特别注意。

5、碳粉
碳粉必须买原装的粉否则会影响打印效果。

激光打印机加粉(激打工作原理)激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。

关键部件感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。

感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。

目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。

磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。

磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。

清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。

如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。

充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。

充电辊破损或不洁以及运作过程中电压的消耗所引起的感光鼓充、放电不足，都会造成底灰或对打印质量产生影响。

碳粉的选择碳粉的综合品质主要考虑以下五个因素：黑度、底灰、废粉率、分辨率、定着度。

这些因素相互关联，又相互影响，下面就影响这些因素的原因作相关阐述。

黑度黑度值的计算是黑度值测试器先发射一定数量强光束，射到待测图形，再反射回到黑度值测试器，计算它被吸收的光束，再通过固定的计算程式得出的值。

1.取出待加粉硒鼓
2.准备加粉工具和对应型号碳粉
3.卸下平衡弹簧
5.分离粉仓与废粉仓清理废粉：将废粉收集件中淡蓝色感光鼓两侧的金属定位销拨出，取出感光鼓于阴暗平稳处，拿出放电辊，再将刮板上的两个镙钉旋下，移去刮板，慢慢将废粉仓内废粉倒出，再把刮板、放电辊、感光鼓按原来位置复原(如需更换鼓芯、刮板此时将旧鼓芯、刮板换成新的即可)
6.卸下侧盖灌装墨粉：将供粉件上磁辊无齿轮一侧的镙钉旋下，拿下塑料壳后可看到一个白色塑料盖，打开此盖，将粉仓内和磁辊上的墨
粉全部清理干净(如果不清理磁辊和粉仓打印样张可能出现底灰或字迹发浅) ，将磁辊装好，此时应用力按住磁辊，防止磁辊脱离原位。

把激光打印机墨粉摇匀后慢慢倒入供粉仓内，盖好塑料盖，上好塑料壳(此时应注意：磁辊中轴末端上的半圆形与塑料壳上的半圆形小孔对好)，轻轻转动磁辊侧面的齿轮数圈，使墨粉上匀。

H P硒鼓加粉图解 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
HP1008硒鼓加粉图解 HPC388A硒鼓加粉图解 HP1007硒鼓加粉图解 CB436A硒鼓加粉图解
第一，准备好硒鼓，工具以及碳粉
第二，竖起硒鼓
第三，用起子拆掉盖子上的镙丝
第四，拆下镙丝后，取下盖子
第五，按箭头方向打开硒鼓
第六，打开硒鼓
第七，将硒鼓分成两半
第八，拿起粉仓，准备拆镙丝
第九，拆开粉仓
第十，拿起鼓仓
第十一，拆开鼓仓，倒掉废粉
第十二，加好碳粉，准备拼好硒鼓
第十三，将盖子上的弹簧上好
第十四，上好盖子
第十五，上好盖子上的镙丝，做好外观清洁，收工。

今天给一个客户的佳能LBP-2900激光打印机灌粉，特做此图解，希望大家喜欢。

图1
图2
如图3、4，用螺丝刀拆下硒鼓右侧的两个螺丝，如图5拆下此端的固定盖子，然后如图6用镊子取下左侧的拉力弹簧，就可以将硒鼓的鼓心取下了。

图3
图4
图5
图6此时我们可以看到如图7的样子了，用平口螺丝刀轻轻的翘下清洁辊，就如图9这样，我们可以看到刮板和两侧的两个固定铁销子（如图10中红圈标注的部分），就是这两个铁销将套鼓的鼓体部分与粉盒部分固定在一起，我们只要用尖钉或者其他尖锐的器具将两个铁销从内侧顶出就可以把这硒鼓与粉盒两部分分离了。

图7
图8
图9
图10图11就是硒鼓部分了，铁盖板下面就是废粉仓，我们最好可以在每次加粉的时候清洁废粉仓，这样就可以保证打印质量不会因为废粉溢出而受
到影响。

清废粉的步骤如下：如图12将盖板与盖板弹簧从鼓体上取下，如图13、14将刮板两侧的固定螺丝拆下就可以取下刮板了（如图15），然后我们就可以将里面的废粉清理掉了，清理好后将刮板、盖板按照刚才取下的步骤安装回去即可。

图11
图12
图13
图14
图15清理完废粉我们就可以对粉盒进行拆解和灌粉
了。

如图16，拆下这个固定螺丝后就可以将盖板取下了，然后就可以看到如图17这个样子，我们可以看到上面有个白色的塑料盖子，将盖子拔开以后我们就可以对着加粉口进行灌粉了（如图
18）
图16
图17
图18
灌完粉以后我们就可以将硒鼓复原了，记得在复原的时候要注意加粉口右侧的这个导电弹簧（如图19红圈标记的位置），千万不要将弹簧扭歪，否则可能导致弹簧断裂而造成打印空白页。

图19。

硒鼓加粉过程图解１、拆下螺丝( 鼓有两侧，其中一侧只有一个螺丝，另一侧有三个螺丝，拆下有三个螺丝的那一侧的如左图所示的两个螺丝）２、打开封装（拆下第一步的螺丝后，打开封装）３、取下弹簧（取下如上图所示的右端固定鼓芯（如图绿色）的弹簧。

）４、取下鼓芯（如左图，把鼓芯左端抬起来（可以把其外端轻轻向外掰一些），再向外拉，把鼓芯取出）５、取下清洁辊（鼓芯取出后，就可看到鼓芯下面的清洁辊，用螺丝刀把其翘出来）６、取出小铁销（鼓左右两端均有一个小铁销，从鼓两侧的外面就可看到，确定位置后，用一螺丝刀在鼓里面顶着，拿钳子敲击螺丝刀，把销子顶出点）如上图示７、拔出铁销（在鼓外侧，用尖嘴钳拔除第六步顶出的销子），另一侧的销子同样方式拔出。

８、拆开鼓体（两个销子都拔出后，轻轻掰动两面鼓体，鼓体就可分成两半）以上几步事故的拆卸过程以下几步是清理粉仓，加粉的过程：９、拧下螺丝（拧下的那半鼓体的螺丝）１０、打开封盖（拧下第九步的螺丝后，就可把封盖打开），这时可以看到一个圆形的瓶盖。

注：后边13步加粉时就是打开这个瓶盖，放上漏斗，把粉从漏斗处加进去。

１１、抽出磁辊，清空粉仓（继第十步打开封盖后，把的磁辊抽出，把剩余的粉倒出，再打开圆形的瓶盖，用电脑专用的吹风机（一般电脑城都有卖的，40-50元左右）清理一下粉仓，磁辊。

１２、装上磁辊（清理完剩余的粉后，把磁辊装上。

）１３、加粉（参看第十步后的注：）１４、封盖（加满粉后，盖上盖子），用手稍微转动磁辊，使粉均匀布在磁辊，晃动一下，看看漏不漏粉。

一般是不会漏的。

１５、封装（继第十四步后，封装加完粉的这面）１６、拧好螺丝，把这半面固体放下。

下面这几步是清理废粉仓：１７、取下定位簧（拿起另一面鼓体，取下如图示黄色圈里的定位簧）１８、取下档板１９、拧下螺丝２０、拿掉粉仓上的挡板，（）清理废粉仓，（用以上用的吹风机）２１、拧上螺丝（清理完后，按顺序装上）２２、再装上清洁辊２３、装上鼓芯，这半面也装好了。

激光打印机加粉图解hp1020打印机加粉图解１、拆下螺丝２、打开封装３、取下弹簧４、取下鼓芯,请取出后用纸包好尽量不要接触强光５、取下清洁辊,用纸擦干净６、取出小铁销７、拔出铁销８、拆开鼓体９、拧下螺丝１０、打开封盖１１、抽出磁辊，清空粉仓１２、装上磁辊１３、加粉１４、封盖１５、封装１６、拧好螺丝１７、取下定位簧１８、取下档板１９、拧下螺丝２０、清理废粉仓２１、拧下螺丝２２、装上清洁辊２３、装上鼓芯２４、钉入铁销２５、拧上螺丝，装上定位弹簧，完成5L/6L激光打印硒鼓换粉图解一分离硒鼓打开机器取出硒鼓放在桌子上，首先摘下硒鼓上的一个弹簧，用斜口钳夹住一侧面金属销钉，向外用力拔出，两侧银色金属销钉拔出后可将硒鼓分成两部分，带有鼓芯一方是废粉收集件，带有磁辊一方是供粉仓。

二更换鼓芯和刮板、清理废粉将废粉收集件中灰色感光鼓两侧的白色塑料卡子上的螺丝拧掉，将白色塑料卡子向外拔出，鼓芯就可以取出来。

再把放电辊取出来，拧掉刮板上的两个螺钉拿出刮板，把废粉全部清理干净，再把刮板、放电辊、感光鼓按拆前的状态恢复好(注意鼓芯及两端的白色塑料卡子和放电辊方向不能反)。

轻轻转动鼓芯数圈，鼓面上应干干净净。

若鼓面上有残粉，应及时更换刮板。

三灌装墨粉如果您的硒鼓是没有灌过墨粉的原装硒鼓第一次灌粉，这次灌粉就不需要清理粉仓和磁辊，否则必须把粉仓和磁辊上的墨粉清理干净。

取出粉仓上的塑料盖，把天野4v/4vc墨粉摇一摇再慢慢的倒入粉仓内，盖好塑料盖，轻轻的转动磁辊数圈，磁辊应能均匀的吸附墨粉。

四组装硒鼓将供粉仓和废粉收集件按拆开时位置安装复原，插好两侧金属卡销上好小弹簧。

硒鼓装好后，应推开感光鼓挡板，向上轻转鼓芯侧面齿轮数圈，鼓面残留墨粉即被清除，装机即可使用。

准备好家伙式儿~ 开始操刀1.准备工作：碳粉一瓶（30元左右）、斜口钳、十字螺丝刀、一字螺丝刀、吹气球（皮老虎）。

2.左手拿起硒鼓，右手用斜口钳把鼓芯有齿轮一头的定位销拔出。

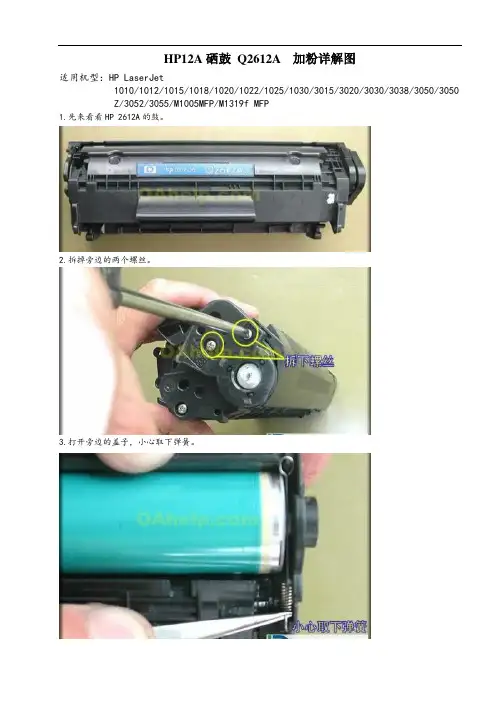

HP12A硒鼓Q2612A 加粉详解图
适用机型：HP LaserJet
1010/1012/1015/1018/1020/1022/1025/1030/3015/3020/3030/3038/3050/3050
Z/3052/3055/M1005MFP/M1319f MFP
1.先来看看HP 2612A的鼓。

2.拆掉旁边的两个螺丝。

3.打开旁边的盖子，小心取下弹簧。

4.取下鼓芯，小心不要划伤表面。

5.取下清洁棍，可以自己清理下表面。

6.顶出销子，需要稍微用点力。

7.需要借助工具把销子拔掉。

8.鼓体就已经可以分开了。

9.拧下另外侧的螺丝。

10.拿掉盖子。

11.取出磁芯，把里面的废粉仓清理干净。

（一定要清理干净，不然影响打印质量）
12.重新装上磁芯。

13.把刚刚拆掉螺丝看到的盖子拿掉，加入代用粉。

14.加好粉，盖上盖子。

15.把外面的塑料盖盖回去。

16.把外面的螺丝拧好。

继续，开始清理废粉仓17.小心取下旁边的定位弹簧。

18.拿掉鼓芯档板。

19.拧掉螺丝。

20.取下刮板，清理废粉仓。

一定要清理干净。

21.重新拧上螺丝。

22.装上清理过的清洁棍。

23.装上鼓芯。

24.钉入销子
25.位置不挡住就可以了。

26.装上塑料盖。

27.拧上螺丝。

28.装上弹簧，完工了。

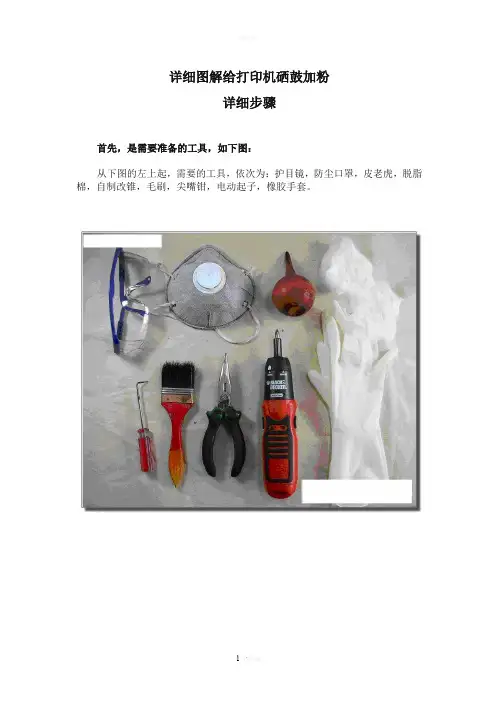

详细图解给打印机硒鼓加粉
详细步骤
首先，是需要准备的工具，如下图：
从下图的左上起，需要的工具，依次为：护目镜，防尘口罩，皮老虎，脱脂棉，自制改锥，毛刷，尖嘴钳，电动起子，橡胶手套。

下面开始详细的步骤：操作内容为了方便大家学习，我们放进了图片中。

上图是个常见的激光打印机。

加硒粉完成，恭喜你已经能够独立给你的打印机加硒粉了。
