hp打印机加粉图解
hp打印机加粉图解
1、首先用螺丝刀拧开白色卡子的两个螺丝取下白色卡子。
2、取下显影辊(磁辊)。
3、用螺丝刀取下刮板固定螺丝，取下刮板并清理干净，粉盒里面剩余碳粉，网粉盒中注入专用添加碳粉。
5、清洁显影刮片，尤其注意清洁刮片的刀刃出产生的`积垢，否者会影响打印效果。
然后装回显影刮片，并用螺丝固定。
6、装上显影棍同时装上驱动齿轮，套在显影辊上的一个白色齿轮，最后更换计数芯片。
7/所有工作完成，尝试用手转动磁辊驱动齿轮，看看上粉是否均匀，如若不均可以适当，调整刮片的位置解决，上机测试！。

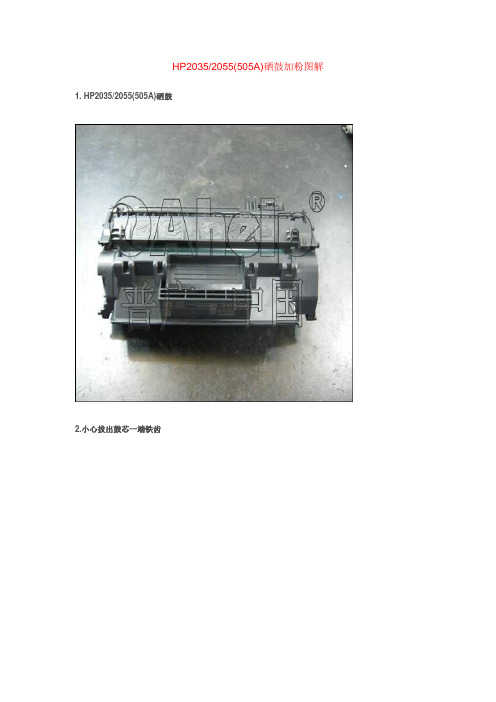

HP2035/2055(505A)硒鼓加粉图解1. HP2035/2055(505A)硒鼓
2.小心拔出鼓芯一端铁齿
3.轻轻撬出鼓芯一端销钉（注意鼓芯）
3.用手指打开鼓芯保护挡板，小心取出鼓芯（不要碰伤）
4.用细细尖尖的工具顶出销钉
5.用钳子拔出销钉
6. 翻开鼓芯挡板用锥子（细细尖尖）插入孔中，再挤出铁销
7.用空心钻头转开两处塑料钉
8.用刀小心撬开此处连接塑料钉（小心）
9.已撬开的图
10.小心取出磁辊
11.清理剩余碳粉（一定要清理干净）
12.清理两端充电辊轴套
13.再黑色充电辊轴套上加少许导电硅脂
14.安装充电辊
15.再鼓芯上加克纳粉（润滑）
16.再废粉仓刮板上加克纳粉（润滑）
17.再鼓芯接地铁销上加导电硅脂
18.安装鼓芯接地铁销
19.按照箭头方向转动鼓芯（转动轻松）
20.用小刀销平（方便钻孔加螺丝）
21.用小刀销平（方便钻孔加螺丝）
22.用钻头分别转两个小孔
23.用螺丝分别现拧一下（拧出孔内螺纹）
24.清理干净后加入专用型号碳粉
25.清理干净此处碳粉
26.清理干净此处碳粉
27.安装磁辊
28.安装端盖
29.用螺丝固定
30.按照箭头方向转动齿轮（检查磁辊吸粉情况）
31.安装两侧铁销
32.用小刀平销两侧塑料，然后有下向上撬起旧芯片
33.安装新芯片缺口向下插入槽口中。
此主题相关图片如下：25装上拉簧完毕.jpg。
激光打印机加粉(激打工作原理)激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。
清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。
如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。
充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
充电辊破损或不洁以及运作过程中电压的消耗所引起的感光鼓充、放电不足，都会造成底灰或对打印质量产生影响。
碳粉的选择碳粉的综合品质主要考虑以下五个因素：黑度、底灰、废粉率、分辨率、定着度。
这些因素相互关联，又相互影响，下面就影响这些因素的原因作相关阐述。
黑度黑度值的计算是黑度值测试器先发射一定数量强光束，射到待测图形，再反射回到黑度值测试器，计算它被吸收的光束，再通过固定的计算程式得出的值。
1.取出待加粉硒鼓
2.准备加粉工具和对应型号碳粉
3.卸下平衡弹簧
5.分离粉仓与废粉仓清理废粉：将废粉收集件中淡蓝色感光鼓两侧的金属定位销拨出，取出感光鼓于阴暗平稳处，拿出放电辊，再将刮板上的两个镙钉旋下，移去刮板，慢慢将废粉仓内废粉倒出，再把刮板、放电辊、感光鼓按原来位置复原(如需更换鼓芯、刮板此时将旧鼓芯、刮板换成新的即可)
6.卸下侧盖灌装墨粉：将供粉件上磁辊无齿轮一侧的镙钉旋下，拿下塑料壳后可看到一个白色塑料盖，打开此盖，将粉仓内和磁辊上的墨
粉全部清理干净(如果不清理磁辊和粉仓打印样张可能出现底灰或字迹发浅) ，将磁辊装好，此时应用力按住磁辊，防止磁辊脱离原位。
把激光打印机墨粉摇匀后慢慢倒入供粉仓内，盖好塑料盖，上好塑料壳(此时应注意：磁辊中轴末端上的半圆形与塑料壳上的半圆形小孔对好)，轻轻转动磁辊侧面的齿轮数圈，使墨粉上匀。
H P硒鼓加粉图解 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
HP1008硒鼓加粉图解 HPC388A硒鼓加粉图解 HP1007硒鼓加粉图解 CB436A硒鼓加粉图解
第一，准备好硒鼓，工具以及碳粉
第二，竖起硒鼓
第三，用起子拆掉盖子上的镙丝
第四，拆下镙丝后，取下盖子
第五，按箭头方向打开硒鼓
第六，打开硒鼓
第七，将硒鼓分成两半
第八，拿起粉仓，准备拆镙丝
第九，拆开粉仓
第十，拿起鼓仓
第十一，拆开鼓仓，倒掉废粉
第十二，加好碳粉，准备拼好硒鼓
第十三，将盖子上的弹簧上好
第十四，上好盖子
第十五，上好盖子上的镙丝，做好外观清洁，收工。
15a硒鼓加粉图解日期：2008-11-18 23:58:59 点击：580 好评：82.左手拿起硒鼓，右手用斜口钳把鼓芯有齿轮一头的定位销拔出。
小提示：用斜口钳时力要适当，不能太用力，否则会损坏定位销。
3.取出鼓芯定位销后，抓住鼓芯的塑料齿轮可以顺利地拔出鼓芯。
最最的核心，娇贵的鼓芯表面小提示：鼓芯表面有特殊涂层，请不要用硬物刮伤，...2.左手拿起硒鼓，右手用斜口钳把鼓芯有齿轮一头的定位销拔出。
小提示：用斜口钳时力要适当，不能太用力，否则会损坏定位销。
3.取出鼓芯定位销后，抓住鼓芯的塑料齿轮可以顺利地拔出鼓芯。
最最的核心，娇贵的鼓芯表面小提示：鼓芯表面有特殊涂层，请不要用硬物刮伤，2.左手拿起硒鼓，右手用斜口钳把鼓芯有齿轮一头的定位销拔出。
小提示：用斜口钳时力要适当，不能太用力，否则会损坏定位销。
3.取出鼓芯定位销后，抓住鼓芯的塑料齿轮可以顺利地拔出鼓芯。
最最的核心，娇贵的鼓芯表面小提示：鼓芯表面有特殊涂层，请不要用硬物刮伤，不宜直接暴露在阳光下。
4.取出鼓芯以后，用一字螺丝刀轻轻向上挑出充电辊的一头，将它轻轻抽出。
小知识：充电辊的作用是在硒鼓工作的时候对鼓芯进行充电。
充电辊的表面是一层导电橡胶，这样能对鼓芯表面进行均匀充电。
技巧很重要？螺丝刀就能搞定5.大家可以看到在充电辊的下面有一个销子，这是关键点，用一字螺丝刀向外顶出小铁销。
小提示：其它方法是在外面向内打进小铁销，这样也可以，但是很容易对硒鼓造成伤害，运用图中的方法可以很轻松地取出铁销而对硒鼓毫无损伤。
6.用斜口钳把顶出来的小铁销轻轻拔出。
7.用十字螺丝刀拧彀硒鼓另一头的螺丝。
细节操作，显影仓和废粉仓分开8.拧下螺丝以后，就可以把显影仓和废粉仓分开了。
9.按图5的方法用一字螺丝刀把硒鼓另一头充电辊下面的小铁销向外顶出。
10.用斜口钳把刚刚顶出来的小铁销拔出来。
11.用十字螺丝刀，把图中圆圈内的两个螺丝拧下，取出废粉仓内的鼓芯刮板。
会引起重影？要注意的还真多小提示：硒鼓在工作的时候不会把鼓芯上所有的碳粉转印到纸张上面，还会残留一些碳粉，所以需要刮板刮掉残留下来的碳粉，不然的话，会把这次的内容打印到下一张纸上，引起重影。
HP 2055 05A硒鼓加粉图解在HP 2055 CE505A硒鼓加粉方法图解之前先了解下，首先在2008年11月推出，这HP 2055系列的激光打印机是根据30-35ppm，1200dpiCanon引擎的蓝本，2030系列内置16MB存储器而2050系列内置64Mb存储器。
这系列有两种不同的硒鼓可用，CE505A额定2300页，而CE505X额定6500页。
而HP 2055系列只适合CE505A硒鼓。
图一和图二显示两个硒鼓的不同尺寸。
HP 2055硒鼓的设计类似1160/1320硒鼓，但不能互换。
它的滚筒传动齿轮是全新的设备。
它现行的传动齿轮是浮动型，使用一粒球和插槽的配置。
参看图三。
这个硒鼓不使用任何螺丝钉结合。
所有的弹簧盒盖和套筒是以塑料熔接。
它比1320较难拆开，但还不是太差。
这些墨匣的钉子非常类似HP-1160/1320墨匣。
拆除HP 2055 CE505A硒鼓加粉方法而不损坏墨匣的最好方法是割两个小洞。
除了它们的位置，基本上它的使用程序和1160/1320一样。
撬起两端移开滚筒盖。
留意弹簧的位置，以方便稍候装回。
参看图四和五。
二）如图六，七（未切割）及八和九（切割）所示，在墨匣两边钻一个浅孔。
三）用珠宝商螺丝起子把钉锁推出。
把螺丝起子推入这个位置的洞，钉锁会被推出。
移开钉锁。
参看图十。
四）分开两边。
参看图十一。
五）使用平头螺丝起子，如图所示把墨匣壁内的滚筒轴钉按出来。
把在小交接线处的螺丝起子压着。
小心不让塑料壁弯曲或损坏，这塑料是薄的而且容易损坏。
从外面以平面切削线切割器移开轴钉。
参看图十二，十三及十四。
滚筒轴壳的另一边是焊接的。
焊缝可以弄破或钻开，但这轴壳可能被撬起后会歪曲，或被钻开后将难以校直。
参看图十五。
六）移开滚筒。
参看图十六。
注意看看新的传动齿轮。
这是一个全新的系统。
新滚筒和齿轮正在开发中。
七）移开PCR并用你的标准PCR清洁剂清理。
参看图十七。
除去两颗螺丝钉和擦板。
参看图十八。
首先在2008年11月推出，这HP-P2035/2055系列的镭射打印机是根据30-35ppm，1200dpi Canon引擎的蓝本，2030系列内置16MB存储器而2050系列内置64Mb存储器。
这系列有两种不同的墨匣可用，CE505A额定2300页，而CE505X额定6500页。
而P2030系列只适合CE505A 墨匣。
图一和图二显示两个墨匣的不同尺寸。
这些墨匣的设计类似1160/1320墨匣，但不能互换。
它的滚筒传动齿轮是全新的设备。
它现行的传动齿轮是浮动型，使用一粒球和插槽的配置。
参看图三 。
这个墨匣不使用任何螺丝钉结合。
所有的弹簧盒盖和套筒是以塑料熔接。
它比1320较难拆开，但还不是太差。
把墨匣两半结合的钉锁设备类似HP-1160/1320。
必须在顶端割两个小洞才能触到钉锁。
这些墨匣上的钉锁洞几乎一模一样，在这里可以使用用在1320的方法。
到目前推出这系列的打印机有以下几个：P20356P2035n P2055d P2055dn P2055x墨匣故障检修以及进行测试页，清理页和一些简单的打印机故障检修将在本文结尾提起。
再生HP LaserJet P2035/2055碳粉匣312邯郸旗昇办公 转贴技術这些墨匣的钉子非常类似HP-1160/1320墨匣。
拆除它们而不损坏墨匣的最好方法是割两个小洞。
除了它们的位置，基本上它的使用程序和1160/1320一样。
一）撬起两端移开滚筒盖。
留意弹簧的位置，以方便稍候装回。
参看图四和五。
457986二）如图六，七（未切割）及八和九（切割）所示，在墨匣两边钻一个浅孔。
邯郸旗昇办公 转贴技術滚筒轴壳的另一边是焊接的。
焊缝可以弄破或钻开，但这轴壳可能被撬起后会歪曲，或被钻开后将难以校直。
参看图十五。
三）用珠宝商螺丝起子把钉锁推出。
把螺丝起子推入这个位置的洞，钉锁会被推出。
移开钉锁。
参看图十。
五）使用平头螺丝起子，如图所示把墨匣壁内的滚筒轴钉按出来。
把在小交接线处的螺丝起子压着。
HP1106硒鼓型号：HP 88号（CC388A），硒鼓包装盒上标注88A。
HP1020硒鼓型号：Q2612A，硒鼓包装盒上标注12A您这款激光HP1106使用的是CC388A型号1、按打印机型号买相应碳粉。
2、把打印机的粉仓拆下来。
3、把粉仓盖子撬开，很紧的，要小心点，别损毁了，还要盖回去的。
4、用塑料袋包住粉仓，把残粉倒在塑料袋里面。
强烈建议在户外或楼道里进行，碳粉飞扬，非常脏。
5、用白纸做一个漏斗放在粉仓口上，桌子上铺报纸，穿上旧衣服，戴薄手套。
慢慢把新粉倒入粉仓。
一定要慢，不然会飞扬。
6、用原来的粉仓盖子封口，压紧后，横着拿粉仓，左右震荡，摇匀。
7、装回打印机，实验打印20张左右，调节打印浓度目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。
这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。
现在我们动手自己对硒鼓加粉。
激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
在HP 2055 CE505A硒鼓加粉方法图解之前先了解下，首先在2008年11月推出，这HP 2055系列的激光打印机是根据30-35ppm，1200dpiCanon引擎的蓝本，2030系列内置16MB存储器而2050系列内置64Mb存储器。
这系列有两种不同的硒鼓可用，CE505A额定2300页，而CE505X 额定6500页。
而HP 2055系列只适合CE505A硒鼓。
图一和图二显示两个硒鼓的不同尺寸。
HP 2055硒鼓的设计类似1160/1320硒鼓，但不能互换。
它的滚筒传动齿轮是全新的设备。
它现行的传动齿轮是浮动型，使用一粒球和插槽的配置。
参看图三。
这个硒鼓不使用任何螺丝钉结合。
所有的弹簧盒盖和套筒是以塑料熔接。
它比1320较难拆开，但还不是太差。
这些墨匣的钉子非常类似HP-11 60/1320墨匣。
拆除HP 2055 CE505A硒鼓加粉方法而不损坏墨匣的最好方法是割两个小洞。
除了它们的位置，基本上它的使用程序和1160/1320一样。
一）撬起两端移开滚筒盖。
留意弹簧的位置，以方便稍候装回。
参看图四和五。
二）如图六，七（未切割）及八和九（切割）所示，在墨匣两边钻一个浅孔。
三）用珠宝商螺丝起子把钉锁推出。
把螺丝起子推入这个位置的洞，钉锁会被推出。
移开钉锁。
参看图十。
四）分开两边。
参看图十一。
五）使用平头螺丝起子，如图所示把墨匣壁内的滚筒轴钉按出来。
把在小交接线处的螺丝起子压着。
小心不让塑料壁弯曲或损坏，这塑料是薄的而且容易损坏。
从外面以平面切削线切割器移开轴钉。
参看图十二，十三及十四。
滚筒轴壳的另一边是焊接的。
焊缝可以弄破或钻开，但这轴壳可能被撬起后会歪曲，或被钻开后将难以校直。
参看图十五。
六）移开滚筒。
参看图十六。
注意看看新的传动齿轮。
这是一个全新的系统。
新滚筒和齿轮正在开发中。
七）移开PCR并用你的标准PCR清洁剂清理。
参看图十七。
八）除去两颗螺丝钉和擦板。
参看图十八。
九）清理碳粉耗料。
十）在擦板上涂一层你首选的润滑油。
安装叶片和两颗螺丝钉。
参看图十九。
十一）重新安装被清理的PCR。
请留意新的OEM PCR 的黑色（连接）边有少量的导电润滑脂。
参看图二十。
十二）重新安装OPC滚筒和金属轴针。
金属轴针尖端应该有少量的导电润滑脂。
清除旧的油脂并换上新的油脂才插入。
确定轴针完全插入。
参看图二十一和二十二。
十三）切片的两个标签了每个位置上所显示的左（盖章）端盖。
使用方形刀片的X雅刀切片关闭标签。
参看图二十三。
注意：弹簧盒盖都是塑料焊接。
拆开的方法只有割开焊缝并把它们钻出来。
我们发现左边（非齿轮）是最好进行的位置。
十四）使用3/32”钻头，钻出这两个焊缝。
注意保持直线。
使用慢速，而且只钻”以内。
参看图二十四。
十五）用一支平头螺丝起子在弹簧盒盖边的叶片轻轻撬起盒盖。
您将听得到其余的焊缝脱落。
上面的焊缝也会脱落。
这部分要花多些时间。
参看图二十五。
十六）除去磁辊组合。
参看图二十六。
十七）拆除磁辊传动齿轮。
弹簧盒盖会把轴套固定住。
参看图二十七。
十八）拆除刮粉叶片和两颗螺丝。
参看图二十八。
十九）清除料斗的剩余碳粉。
留意那刮粉叶片封。
这是有黏性的物资，如果被碳粉粘到，可以用酒精清理。
参看图二十九。
二十）通过磁辊给“A”墨匣填入110克的P2035碳粉，给“X”墨匣填入290克。
这些墨匣没有填装塞。
参看图三十。
二十一）如果你要密封墨匣，必须把一个白色的塑料层除掉。
参看图三十一。
这层是以双面胶黏着。
可以用一把小型螺丝起子轻轻把它撬起。
二十二）重新安装白色塑料层。
如果胶粘剂不适合，用优质的双面胶带代替。
这层有助于进料斗内碳粉的流动。
参看图三十二。
二十三）重新安装刮墨叶片和两颗螺丝。
参看图三十三。
二十四）把触板上的旧润滑清理掉，换上新的导电润滑脂。
参看图三十四。
二十五）重新集合碳粉料斗。
放回磁辊传动齿轮，安装磁辊组合。
转动辊筒直到它的齿牙正确地套入齿轮。
安装弹簧盒盖，先调整齿轮那边的齿磁入齿槽，这有助于校准另一边的弹簧盒盖。
参看图三十五，三十六和三十七。
二十六）安装之前钻出的两颗小螺丝钉。
让上面第三个洞空着！（这个焊缝在弹簧盒盖被拆除时已经破裂）。
这里的螺丝将会妨碍打印机墨匣的装置。
从我们的测试中，这两颗螺丝足够把弹簧盒盖固定住。
参看图三十八。
二十七）把两边合起来，确定两颗弹簧对齐，插入两个锁钉。
确定锁钉稍微被推进，以便它们不妨碍打印机墨匣的安装。
参看图三十九和四十。
二十八）安装滚筒盖;确定弹簧的位置正确。
参看图四十一和四十二。
二十九）装上芯片。
参看图四十三。
本教程由优特办公整理提供，.专注分享办公设备维修，应用教程技巧以及最新oa资讯。
其实HP 2055 CE505A硒鼓加粉后芯片换不换都可以用，本人经过测试不换也可以正常使用。
