12A硒鼓加粉图解

此主题相关图片如下：1、从机器中取出硒鼓
此主题相关图片如下：2、拧下如图侧盖螺丝
此主题相关图片如下：3、取下侧盖
此主题相关图片如下：4、拆下如图侧盖螺丝
此主题相关图片如下：5、取下侧盖
此主题相关图片如下：6、分开硒鼓粉仓与废粉仓
此主题相关图片如下：7、取粉仓拆下如图中螺丝
此主题相关图片如下：8、取下磁辊固定支架
此主题相关图片如下：9、取下磁辊
此主题相关图片如下：10、拆下粉仓刮板
此主题相关图片如下：11、推动如图中齿轮,清理粉仓内余粉
此主题相关图片如下：12、清理粉仓刮板及磁辊
此主题相关图片如下：13、添加代用碳粉
此主题相关图片如下：14、装上刮板及磁辊
此主题相关图片如下：15、在磁辊一端及卷粉辊上加少许导电油脂
此主题相关图片如下：16、装上粉仓侧盖,推动磁辊齿轮看是否转动轻松
此主题相关图片如下：17、取废粉仓,取下鼓芯及充电辊
此主题相关图片如下：18、清理鼓芯及充电辊和废粉仓内废粉
此主题相关图片如下：19、清洁充电辊支架
此主题相关图片如下：20、加少许导电油脂(如图)装上充电辊及鼓芯
此主题相关图片如下：21、合上粉仓与废粉仓,如图一手紧握硒鼓下侧, 使鼓芯与磁辊分离,另一手推动鼓芯转动,如轻松则装配正确
此主题相关图片如下：22、用刀具削去芯片前的塑料
此主题相关图片如下：23、撬下芯片
此主题相关图片如下：24、取代用芯片,顺卡槽安装芯片(注意芯片方向)。

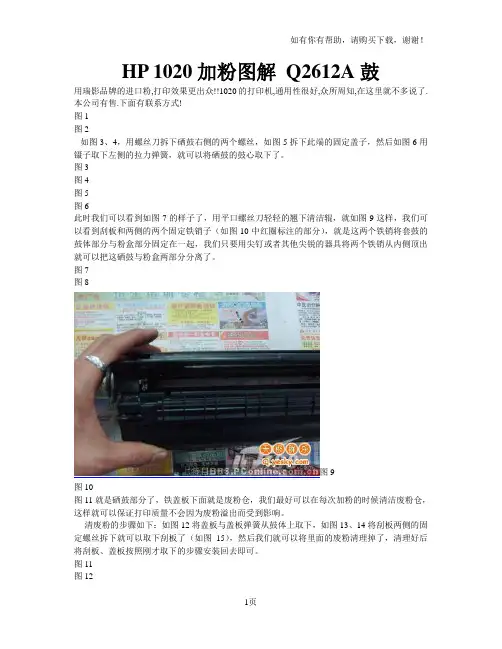

打印机加粉图解激光打印机灌粉图解，希望大家喜欢。

图1图2如图3、4，用螺丝刀拆下硒鼓右侧的两个螺丝，如图5拆下此端的固定盖子，然后如图6用镊子取下左侧的拉力弹簧，就可以将硒鼓的鼓心取下了。

图3图4图5图6此时我们可以看到如图7的样子了，用平口螺丝刀轻轻的翘下清洁辊，就如图9这样，我们可以看到刮板和两侧的两个固定铁销子（如图10中红圈标注的部分），就是这两个铁销将套鼓的鼓体部分与粉盒部分固定在一起，我们只要用尖钉或者其他尖锐的器具将两个铁销从内侧顶出就可以把这硒鼓与粉盒两部分分离了。

图7图8图9图10图11就是硒鼓部分了，铁盖板下面就是废粉仓，我们最好可以在每次加粉的时候清洁废粉仓，这样就可以保证打印质量不会因为废粉溢出而受到影响。

清废粉的步骤如下：如图12将盖板与盖板弹簧从鼓体上取下，如图13、14将刮板两侧的固定螺丝拆下就可以取下刮板了（如图15），然后我们就可以将里面的废粉清理掉了，清理好后将刮板、盖板按照刚才取下的步骤安装回去即可。

图11图12图13 图14图15清理完废粉我们就可以对粉盒进行拆解和灌粉了。

如图16，拆下这个固定螺丝后就可以将盖板取下了，然后就可以看到如图17这个样子，我们可以看到上面有个白色的塑料盖子，将盖子拔开以后我们就可以对着加粉口进行灌粉了（如图18）图16图17图18灌完粉以后我们就可以将硒鼓复原了，记得在复原的时候要注意加粉口右侧的这个导电弹簧（如图19红圈标记的位置），千万不要将弹簧扭歪，否则可能导致弹簧断裂而造成打印空白页。

图19加完粉以后，将硒鼓均匀摇几下，再安装使用。

HP1106硒鼓型号：HP 88号（CC388A），硒鼓包装盒上标注88A。

HP1020硒鼓型号：Q2612A，硒鼓包装盒上标注12A您这款激光HP1106使用的是CC388A型号1、按打印机型号买相应碳粉。

2、把打印机的粉仓拆下来。

3、把粉仓盖子撬开，很紧的，要小心点，别损毁了，还要盖回去的。

4、用塑料袋包住粉仓，把残粉倒在塑料袋里面。

强烈建议在户外或楼道里进行，碳粉飞扬，非常脏。

5、用白纸做一个漏斗放在粉仓口上，桌子上铺报纸，穿上旧衣服，戴薄手套。

慢慢把新粉倒入粉仓。

一定要慢，不然会飞扬。

6、用原来的粉仓盖子封口，压紧后，横着拿粉仓，左右震荡，摇匀。

7、装回打印机，实验打印20左右，调节打印浓度目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。

这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。

现在我们动手自己对硒鼓加粉。

激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸的纤维中，完成整个打印过程。

关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。

感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。

目前打印机硒鼓的寿命一般为5000，A3的机型一般为10000左右。

磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。

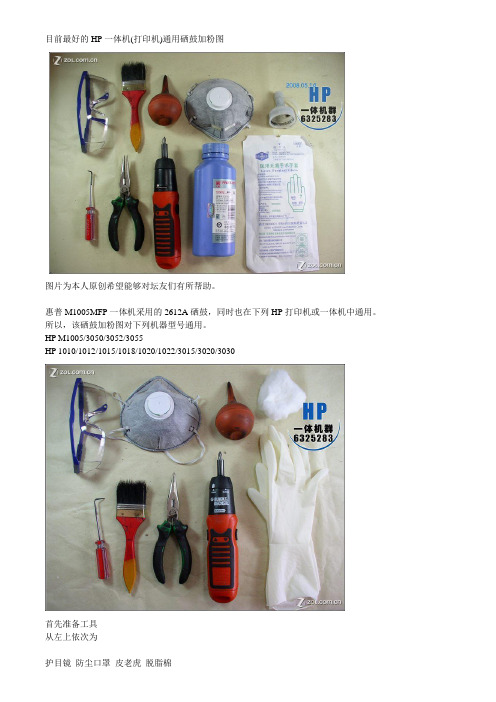

目前最好的HP一体机(打印机)通用硒鼓加粉图
图片为本人原创希望能够对坛友们有所帮助。

惠普M1005MFP一体机采用的2612A硒鼓，同时也在下列HP打印机或一体机中通用。

所以，该硒鼓加粉图对下列机器型号通用。

HP M1005/3050/3052/3055
HP 1010/1012/1015/1018/1020/1022/3015/3020/3030
首先准备工具
从左上依次为
护目镜防尘口罩皮老虎脱脂棉
自制改锥毛刷尖嘴钳电动起子橡胶手套
没有什么比自己的身体健康更重要的了，碳粉是一种类似于塑料的化学品，有毒，并且不溶于水，吸入到肺中永远也不会被吸收掉。

所以防尘口罩一定要准备，千万不要怕被人笑。

左-----------------------------------------------------------------------------右
第一步拆掉硒鼓右边的两个螺丝。

HP12A硒鼓维修实例张嵘1、测试打印页很淡维修一例：20130331为一硒鼓加粉后，发现打印很淡，换鼓芯、冲电棍都不行，后发现磁棍上粉很薄，以为是磁棍问题，于量换磁棍，结果还是不行，粉还是很薄，打印还是很淡。

最后，换小刮板，解决问题。

经检查，原来是小刮板与磁棍接触的部位太脏，上面有许多粉已经牢牢的粘在上面，使刮板与磁棍间的接触一点也不紧密，于是我将刮板做了清洁，以备下次再用。

2、测试打印页几乎空白维修一例：20130331为一硒鼓清洁并加粉后，发现打印基本为空白，而之前是可以打印的，换鼓芯、冲电棍都不行，发现鼓身两部分结合部少一个弹簧后，补了一个弹簧，但还是不行。

回想曾经拆下磁棍清洁小刮板，最后怀疑是磁棍有问题，拆下磁棍立即明白了，磁棍一侧的黄色弹簧断了，导致打印空白的，正好有旧磁棍，直接换上，搞定！3、测试打印页有一条纵向黑杠维修一例：20130331为一硒鼓加粉后，发现打印页靠边处有一条纵向黑杠，从上一直到下，一般来说应该是大刮板上有缺口或者有脏东西，经检查，大刮板没有问题。

再仔细查看，发现大刮板上方的塑料薄膜条对应位置弯曲，心想肯定是塑料条因外力或长期使用已经损坏，更换比较麻烦，直接用拆下的旧硒鼓换掉废粉仓整体部件，谁知道换上后故障依旧！这时，目标已经锁定在小刮板上了！仔细一看，原来是小刮对应部会出现堆粉现象，换上小刮板，问题解决！维修心得：A、纵向黑线一般是大刮板对应位置有脏东西或损坏一个小缺口，如损坏，只能更换，没有其它办法；B、横向黑杠一般是冲电棍故障，将冲电棍拿出来，先用布擦掉浮尘，再用纸巾沾99水蜡用力清洁干净，最后用纸巾擦净，一般可以解决问题，如果再不行，就更换冲电棍；C、打印很淡且不是硒鼓问题，可以看是不是小刮板有脏导致的，用手推动齿轮转动磁棍，如果发现磁棍上粉很少即是小刮板故障。

拿出小刮板，用布沾水用力将小刮板与磁棍接触面上的那些牢牢粘着的脏东西全部擦干净，再用干布把水份擦干，一般可以解决问题。

关于惠普常用硒鼓（12A 88A 278A系列）加粉的一些细节及疑问我们在日常工作中经常接到一些客人的关于加粉这块的疑问，客人问的比较多的问题有如下：1.为什么硒鼓加粉后黑度下降了？2.为什么硒鼓加粉后会漏粉？3.怎样才能让硒鼓保持多次加粉？现在来一一解答刚才客人经常遇到几个疑问：一．加粉黑度的问题关于黑度问题，国内市场和国际市场是有两个标准的，国际市场及原装标准均为ID>1.38，国内由于各种原因对黑度要求远远高于1.38的国际标准，一般要达到ID>1.40以上才能满足国内客人的要求.1. 为了配合国内客人的需求，工厂一般都会在硒鼓的首个周期黑度上作提高以满足国内客人的需求，客人在正常使用完硒鼓里面的粉后进行加粉，黑度肯定会比前面没加粉之前黑度有所下降，鼓芯的光敏度，磁辊的涂层磨损，及出粉刀的弹性变弱这些都会影响到加粉的黑度。

另外目前市场多是易加粉型号，方便客人加粉，但真正的来说易加粉型号在加粉过程中只是作简单清除废粉和加粉两个过程，其实这样加出来的硒鼓并不是最好的加粉效果。

2. 加粉的黑度还取决于添加粉，使用原硒鼓工厂提供的瓶粉打印效果（包括黑度）会更好，毕竟原硒鼓工厂提供的瓶粉和硒鼓的兼容度最高，并且肯定是经过周期测试的。

很多用户在使用的时候可能硒鼓与瓶粉并非同一供应商供应经常会造成加粉效果不好的情况。

建议用户使用的硒鼓和瓶装碳粉均来自于同一厂商。

3. 很多机器特别是一体机器，都会有黑度调整设置的按键或者到菜单里面去找到或者在打印驱动设置里面，如下图（用一体机MFC1136和单打机P1008举例）：二. 加粉漏粉的问题1.这个情况不一般来说都是由于没清理废粉仓造成。

另外硒鼓废粉仓上面的密封刮片（透明PVE片）褶皱了也可能造成，若是密封刮片褶皱了废粉仓单清理废粉是没用的需要将此刮片更换掉。

如下图所示：二．让硒鼓保持多次加粉的一些注意细节1.加粉人员最好随身备好硒鼓用导电油和润滑油。

办公外设系统—HP LaserJet 1020打印机12A 硒鼓加装碳粉图解
一．故障现象：HP LaserJet 1020打印机打印时纸面字体模糊、浓度浅淡，有时中间变成白色宽带没内容显示。

二．处理方法：12A 硒鼓加装碳粉，过程如下图所示。

1. 准备加装碳粉工具：大十字头螺丝刀、小一字头螺丝刀、尖嘴钳、斜口钳、斜口锥子、清粉吸嘴、粉瓶盖、12A碳粉一瓶。

2. 把硒鼓那边扣在鼓芯盖板上的螺丝取下来：
3.把硒鼓的鼓芯取下来：
4．取下充电棍：
5. 取下硒鼓两边的小铁栓（12A硒鼓特有的，88A硒鼓没这一步骤）：用斜口锥子在硒鼓里面顶着小铁栓往外用力施压。

6. 小铁栓取下来后，硒鼓变成两半：
7. 取下装有废粉这边的架子：
8. 取下刮板，清理废粉仓：
9. 粉仓一边的盖子上螺丝取下来：
10. 盖子取下来（注意：一手用力按着磁轴，一手取盖子，以防磁轴掉下来）：
11. 粉仓上面的塑料盖掀开：
12、选用12A碳粉：
13. 把粉倒进粉仓里面：
14. 粉加好后，装上盖板。

15．把硒鼓两半组装起来，钉上小铁栓：
16. 把充电棍擦拭干净，装上硒鼓：
17.装上鼓芯和小铁丝钩：
18. 安装盖板，锁上螺丝：
19. 硒鼓加粉完成，把硒鼓外观擦拭干净，装机测试。

HP 2612A加粉图解1、从打印机里面拿出硒鼓，拧年螺丝
2、拿掉鼓芯档板
3、拿掉鼓芯
4、拿掉弹簧
5、用钳子拿掉部电辊
6、打掉硒鼓两侧的定位削
7、夹掉拿出削子
8、使鼓粉分离
9、拿掉鼓档板和定位弹簧
10、拧下刮板螺丝并取下大刮板
11、清理干净大刮板
12、清理废粉仓
13、清理冲电辊
14、装上冲电辊
15、清理鼓芯并装上的硒鼓部分
16、拧下粉仓盖上的螺丝
17、取下粉仓盖，注意一下箭头位
18、清理干净粉仓里面的余粉
19、拿掉粉仓粉盖
20、灌入优质碳粉
21、见图中说明
22、装好硒鼓两侧的定位削
23、装回鼓芯盖
24、装加这根弹簧，千万别忘记啦！
25、把硒鼓装进打印机。

惠普12A硒鼓加粉(图解)低成本加粉揭秘惠普12A硒鼓加粉实战惠普12A硒鼓加粉前准备工作硒鼓碳粉用完一般有两个现象，第一：打印机报错提示，很多硒鼓都带有芯片，当硒鼓碳粉用完以后，机器上会有一个碳粉用完的提示。

第二：打印质量出现问题，当硒鼓中的碳粉用完或者快用完时，打印件上一般会有一些字体不太清楚，或者就是出现白条。

当出现以上现象时，用户可以判断硒鼓碳粉已经用完或者是接近用完。

▲惠普12A硒鼓▲检查鼓芯▲瓶装碳粉准备在加粉前需要准备一支瓶装碳粉，准备一些基本的工具，比如十字螺丝刀，尖嘴钳，吹气球，棉花等。

还有在加粉前需要准备一张废旧报纸，废旧报纸是避免加粉时漏粉，然后把地板或者桌子弄粧，一切准备就绪以后即可开始加粉。

拆分硒鼓详解加粉前准备工作完成以后，接下来就是拆分硒鼓，在拆分硒鼓的时候，我们需要先观察硒鼓的结构和组成部分，硒鼓主要有两大块组成，一部分为碳粉盒部分，另外一部分为鼓芯部分。

要想给硒鼓加粉，首先需要把这两部分拆分开。

▲拆分硒鼓惠普12A硒鼓和上一期的88A硒鼓有所不同，12A硒鼓首先需要把侧面的挡板螺丝取下来，然后把硒鼓的鼓芯取出来，在取硒鼓鼓芯的时候，一定要非常小心，不能把硒鼓碰坏了，取出鼓芯之后，还需要把鼓芯下面的充电辊也取出来，然后才开始分离硒鼓单元和粉盒单元，在分离这2个单元时，需要使用长的小螺丝从里面完外面捅出铁销，如果是新硒鼓第一次装碳粉一定要小心，不太容易弄出来。

▲取出鼓芯▲取出充电辊▲取铁销▲取出铁销▲分离鼓单元和粉盒单元▲倒出废粉▲刮板及鼓包括弹簧把硒鼓和粉盒分离开之后，就相对简单容易一些了，鼓芯和充电辊刚刚已经取出，剩下的刮板，把刮板取出然后清洁一下废粉，清洁完废粉之后，就可以重新安装刮板、充电辊和鼓芯。

粉盒拆分清洁灌粉拆封清洁完硒鼓单元之后，下一步工作就是拆封粉盒单元，粉盒单元相对比较容易，在左侧面有一个螺丝，打开之后，可以取出左侧小盖板，然后把磁辊取出来进行清洁，另外还需要把粉盒里面原有的碳粉倒出来，然后再把磁辊安装上，这样才能开始灌粉。
