三视图的形成过程

三视图的形成及其投影规律一、视图看图纸要先分清是第一视角和第三视角，第一视角通常是国内用的，现在国内机械课上老师教的都是第一视角。

而第三视角是国际通用视角，英，美，日，德，法，包括台湾香港都是使用第三视角做图。

视图——视，就是看的意思。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓画出来的图形。

用正投影法绘制出物体的图形称为视图。

一个视图只能反映物体的一个方位的形状。

不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果。

能较完整的表达物体的结构。

图1二、三视图的形成对原教材作适当修改，按三视图的形成过程，将本大点分为3小点讲，小标题为增加的。

1.三投影面体系【教学重点】认识三投影面体系的构成和各个投影面的名称及代号，【教法设计】用自制纸质可展开的三投影面体系模型和板图相结合【教具】自制纸质可展开的三投影面体系模型三投影面体系由三个相互垂直的投影面和三条投影轴（立体坐标）构成引导学生撑开课本竖放在课桌上，建立一个简易而形象的三投影面体系。

正立投影面简称正面代号V三个投影面水平投影面简称水平面代号 H侧立投影面简称侧面代号 WV与H的交线称为OX轴简称 X轴它代表物体的长度方向三条投影轴 W与H的交线称为OY轴简称 Y轴它代表物体的宽度方向W与V的交线称为OZ轴简称Z轴它代表物体的高度方向X、Y、Z三轴的交点 O称为原点2.三视图的形成过程和名称【教学重点】每一视图是从物体的何方向投影所得。

【教法设计】主要采用教案所示的组合体教学模型实物，配合纸质三投影面体系上已画好的视图进行引导讲解各图的名称和来历，不作板图。

从简。

【教具】自制纸质可展开的三投影面体系模型和教案所示的组合体教学模型从物体的前面向后面．．．—能反映物体的前面形状．．．．．投射，在V．面．所得的视图称主视图从物体的上面向下面．．．．．投射，在H．面．所得的视图称俯视图．．．—能反映物体的上面形状从物体的左面向右面．．．—能反映物体的左面形状．．．．．投射，在W．面．所得的视图称左视图3.三视图的展开及其位置【教法设计】1、主要以纸质三投影面体系模型进行直观的、逐一地展开，展开的结果也自然地展现了三视图位置的来历。

教学内容教学方法复习旧课投影法：用投影原理在平面上表达物体形状的方法。

中心投影法：投射线互不平行且汇交于一点的投影法。

平行投影法：投射线相互平行的投影法。

正投影法：投射线与投影面垂直的平行投影法。

教师带动学生复习学生思考回忆引入新课：以下视图为例说明不同的形体得到同一形状的视图怎样解决？从而导出三面投影体系的概念。

采用多媒体出图让学生观察并思考一个投影面上得到的一个视图不能完整的反映物体的形状。

讲授新课一、三视图的形成（重点）1、三面投影体系三个相互垂直的投影面将空间分成八个分角。

我们国家国标规定采用第一分角绘制视图。

第一视角采用木模型分析：对于学生实地利用教室地面、黑板、学生的右手墙讲解第一视角中的三投影面确定V、H、W面以及三投影面之间的关系；相互垂直形成的三投影轴OX、OY、OZ和原点。

第一视角三投影面三个投影面：正立投影面：正对观察者的投影面（简称正面）代号为V 水平投影面：水平位置的投影面（简称水平面）代号H 侧立投影面：右边侧立的投影面（简称侧面）代号W投影轴：OX轴：正立投影面与水平面的交线。

简称X轴；OY轴：水平投影面与侧立投影面的交线。

简称Y轴；OZ轴：正立投影面与侧立投影面的交线。

简称Z轴。

原点O：X、Y、Z三轴的交点。

用O表示游戏：任务一：巧手你来做教师发布任务：每队由队长指派三名同学，分别给他们每个人一个纸板做投影面，上面有V、H、W三个字母，并同时起立。

当教师发布开始对接的的命令时，三名同学迅速将三个纸板按照三投影面体系进行对接，游戏过程中讲究快、狠、准。

哪个组完成的既快，又准就得分。

【游戏设计意图】一、游戏的方式可以活跃课堂气氛，调动学生好胜心，有利于知识的掌握二、利用游戏来演示三投影体系既新颖，能充分提高团队合作能力提问：通过刚才的热身游戏，同学们会建立三投影面体系了吗？三视图的形成 我们把我物体放在观察者与投影面体系之间，把观察者的视线看成投射线，且互相平行的垂直于各投影面进行观察既可在三个投影面上得到三视图：视图：根据国家标准的有关规定，按正投影法画出的物体图形。

三视图形成及投影规律教案设计第一章：三视图概述1.1 三视图的概念定义：三视图是指一个物体在三个不同方向上的投影图，通常包括正视图、俯视图和侧视图。

作用：三视图是工程图学中常用的表达方法，通过三个视图可以全面地了解物体的形状和尺寸。

1.2 三视图的形成物体在平面上投影的原理投影线的方向和作用三个视图的形成过程和关系第二章：正视图的形成与投影规律2.1 正视图的形成定义：正视图是物体在垂直于水平面的方向上的投影图。

形成原理：物体与投影面之间的相对位置和投影线的方向决定了正视图的形状和尺寸。

2.2 投影规律投影线的性质：投影线是垂直于投影面的直线。

投影规律的应用：根据物体的形状和尺寸，通过投影规律可以确定正视图的形状和尺寸。

第三章：俯视图的形成与投影规律3.1 俯视图的形成定义：俯视图是物体在垂直于垂直面的方向上的投影图。

形成原理：物体与投影面之间的相对位置和投影线的方向决定了俯视图的形状和尺寸。

3.2 投影规律投影线的性质：投影线是垂直于投影面的直线。

投影规律的应用：根据物体的形状和尺寸，通过投影规律可以确定俯视图的形状和尺寸。

第四章：侧视图的形成与投影规律4.1 侧视图的形成定义：侧视图是物体在垂直于侧面的方向上的投影图。

形成原理：物体与投影面之间的相对位置和投影线的方向决定了侧视图的形状和尺寸。

4.2 投影规律投影线的性质：投影线是垂直于投影面的直线。

投影规律的应用：根据物体的形状和尺寸，通过投影规律可以确定侧视图的形状和尺寸。

第五章：三视图的识别与绘制5.1 三视图的识别方法：通过观察三个视图的形状和尺寸，综合判断物体的形状和结构。

注意事项：注意三视图之间的对应关系和尺寸的一致性。

5.2 三视图的绘制步骤：先绘制正视图，根据投影规律绘制俯视图和侧视图。

技巧：熟练掌握投影规律和绘图工具的使用，保持图形的规范和清晰。

第六章：三视图的投影变换6.1 投影变换的概念定义：投影变换是指在保持物体形状不变的前提下，通过改变投影面的位置和方向来获得不同视图的方法。

三视图的形成及投影规律_机械制图基础下图表示两个形状不同的物体，但在同一投影面的投影却为了使三个视图能画在一张纸上，国家标准规定正立投影面及主视图保持不动；把水平投影面及俯视图一起绕OX轴向下旋转90°，把侧立投影面及左视图一起绕OZ轴向右旋转90°，是相同的，这说明仅有一个投影是不能准确表达物体的形状的。

3.3.1 三面投影体系将物体放在三个互相垂直的平面所组成的投影体系中，这样就可得到物体的三个投影，即物体的正面投影、水平投影、侧面投影。

在工程图中，物体的正投影称为视图。

物体的正面投影称为主视图，物体的水平投影称为俯视图，物体的侧面投影称为左视图。

物体的主视图、俯视图、左视图简称为物体的三视图。

3.3.2 三视图的展开展开后的三个视图在同一个平面上，如图所示。

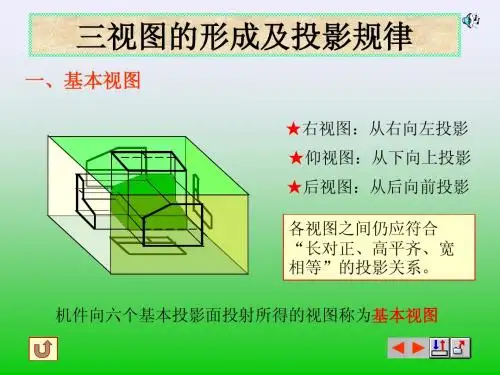

3.3.4 三视图的位置关系在三视图中，每个视图都反映物体两个方向的尺寸。

如主视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，左视图反映物体的前后和上下尺寸。

3.3.5 三视图的对齐关系如果把物体左右方向的尺寸称为长，前后方向的尺寸称为宽，上下方向的尺寸称为高，则主视图和俯视图都反映了物体的长度，主视图和左视图都反映了物体的高度，俯视图和左视图都反映了物体的宽度。

因而，三视图之间存在下述关系：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。

3.3.3 三视图的画法为了简化作图，在三视图中不画投影面的边框线，视图之间的距离可根据具体情况确定。

但根据三个投影的相对位置及其展开的规定，三视图的位置关系是：以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方，视图的名称不必标出。
