垂直位移监测方法

周边管线垂直位移监测方案
地下结构开挖时伴随着土方的大量卸载，周边水土压力重新分布，势必对相邻地下管线造成一定影响，甚至使管线产生位移。

对相邻地下管线变形进行监测，及时采取有效措施保证管线安全，不仅关系到施工的顺利进行，更关系到周边居民的正常生活。

地下管线变形监测点的埋设主要有4种方法，工程中按实际条件选择a．抱箍式：由扁铁做成的稍大于管线直径的圆环，将测杆与管线连接成为整体，测杆伸直至地面。

适用于可进行开挖且开挖至管线底部的情况。

b．直接式：用敞开式开挖和钻孔方式挖至管线顶表面，在管线上直接设置测点。

C．套筒式：采用一硬塑料管或金属管打设或埋设于所测管线顶面和地表之间，量测时，将测杆放入埋管，再将标尺搁置在测杆顶端，进行沉降量测。

d．模拟式：选取代表性管线，在其邻近打孔，孔深至管底标高，底部放入钢板，然后放入钢筋作为测杆。

适用于地下管线排列密集且管底标高相差不大，或因种种原因无法开挖的情况，精度较低。

地下管线监测点的布置应符合下列要求：
①应根据管线年份、类型、材料、尺寸及现状等情况，确定监测点设置；
②监测点宜布置在管线的节点、转角点和变形曲率较大的部位，监测点平面间距宜为15～25m，并宜延伸至基坑以外20m；
③上水、煤气、等压力管线宜设置直接监测点。

直接监测点应设置在管线上，也可以利用阀门开关、抽气孔以及检查井等管线设备作为监测点；
④在无法埋设直接监测点的部位，可利用埋设套管法设置监测点，也可采用模拟式测点将监测点设置在靠近管线埋深部位的土体中。

挡土墙变形监测方法挡土墙是一种用于支撑土体或山坡，防止其坍塌或滑坡的结构。

为了确保挡土墙的稳定性和安全性，对其进行变形监测是非常重要的。

变形监测可以及时发现挡土墙的异常变形，为采取相应的加固或修复措施提供依据，从而避免可能的安全事故。

下面将详细介绍一些常见的挡土墙变形监测方法。

一、水平位移监测1、全站仪测量法全站仪是一种高精度的测量仪器，可以精确测量出测点的水平坐标。

在挡土墙的顶部和底部设置监测点，定期使用全站仪测量这些点的坐标。

通过比较不同时期的坐标值，可以计算出水平位移的大小和方向。

2、视准线法在挡土墙的两端设置基准点，在其中一端的基准点上设置经纬仪或全站仪，通过望远镜瞄准另一端的基准点，形成一条视准线。

在挡土墙上设置若干个监测点，定期测量监测点到视准线的垂直距离。

如果距离发生变化，就说明挡土墙发生了水平位移。

3、激光准直法利用激光的良好准直性，在挡土墙的一端设置激光发射器，在另一端设置接收装置。

当挡土墙发生水平位移时，激光束在接收装置上的光斑位置会发生变化，通过测量光斑的位移量可以计算出水平位移。

二、垂直位移监测1、水准测量法水准测量是一种常用的测量高差的方法。

在挡土墙周围设置水准基点，在挡土墙上设置监测点。

使用水准仪测量监测点与水准基点之间的高差，通过比较不同时期的高差数据，可以计算出垂直位移的量值。

2、静力水准测量法静力水准测量系统是一种基于连通器原理的高精度垂直位移测量系统。

在挡土墙上布置一系列的静力水准仪，通过测量液体压力的变化来计算各监测点的相对垂直位移。

三、倾斜监测1、倾斜仪测量法倾斜仪可以直接测量挡土墙的倾斜角度。

常见的倾斜仪有水准式倾斜仪、电子倾斜仪等。

将倾斜仪安装在挡土墙上，定期读取倾斜仪的测量数据，从而了解挡土墙的倾斜情况。

2、差异沉降法通过测量挡土墙上不同位置的垂直位移，如果不同位置的垂直位移存在差异，就可以推断出挡土墙发生了倾斜。

四、裂缝监测1、人工观测法定期对挡土墙的表面进行巡视，用肉眼观察是否有裂缝出现。

如何使用测绘技术进行垂直位移监测与分析近年来，随着科技的不断发展和测绘技术的日益成熟，垂直位移监测与分析在工程领域中起着越来越重要的作用。

垂直位移指的是地表或建筑物在垂直方向上的变化，包括沉降、隆起、抬升等。

通过测绘技术对垂直位移进行监测与分析，我们可以及时发现和预测地质灾害和工程结构变形等问题，从而采取相应的措施进行处理和修复。

首先，垂直位移监测的目的是为了了解地质环境和工程结构的变化趋势，并及时采取相应的措施，以保障人们的生命财产安全。

测绘技术在垂直位移监测中的应用十分广泛，包括全球定位系统（GPS）、激光雷达、卫星测量等。

这些技术能够精确地测量地表高程的变化，并将数据反映到各种工程和地质模型中，为后续的分析和预测提供可靠的数据支持。

其次，垂直位移监测与分析可以帮助我们深入了解地质灾害的形成机制和演化规律。

地质灾害是指地表或地下发生的、以自然因素为主导的对人类活动和生产活动有害的地球体系中各类灾害现象。

通过测绘技术的应用，我们可以实时监测地表的垂直位移变化，判断地下岩石的活动情况，对可能发生的地质灾害进行及时预警和预测。

例如，在火山活动地区，通过监测火山口和周边地表的垂直位移变化，可以提前预测火山喷发的可能性，人们可以迅速撤离从而保护生命安全。

此外，垂直位移监测与分析对于工程结构的安全评估和维修具有重要意义。

工程结构的垂直位移变化会影响到其稳定性和安全性。

例如，在高铁线路铺设过程中，地基沉降会导致轨道高度降低，从而影响列车的行驶速度和安全。

通过测绘技术对高铁线路的垂直位移进行监测与分析，可以及时发现并解决地基沉降问题，确保高铁线路的安全运行。

另外，垂直位移监测与分析还对科学研究和环境保护具有重要意义。

地质学家们通过对地壳垂直位移的监测和分析，可以了解地球内部结构和动力演化的规律，为地球科学研究提供重要数据。

此外，垂直位移的变化还能反映地下水位和环境质量等情况，对于环境保护和资源管理具有重要意义。

尾矿库位移监测原理一、引言尾矿库是指用于储存尾矿、废渣等固体废弃物的地质工程设施。

由于尾矿库的安全性直接关系到人民群众的生命财产安全和环境保护，因此对尾矿库的位移进行监测显得尤为重要。

本文将介绍尾矿库位移监测的原理及相关技术。

二、尾矿库位移监测原理尾矿库位移监测的原理是通过测量尾矿库的实际位移和变形来评估其稳定性。

位移监测通常包括水平位移、垂直位移和倾斜监测。

1. 水平位移监测水平位移监测是指测量尾矿库在水平方向上的位移。

常用的水平位移监测方法有全站仪法、GNSS法和激光测距法。

全站仪法是通过在监测点上设置全站仪，测量监测点与参考点之间的水平距离和方向角，然后计算位移。

全站仪法具有测量精度高、适用范围广的特点，但需要人工操作，工作效率相对较低。

GNSS法是利用全球导航卫星系统（GNSS）测量尾矿库监测点的三维坐标，通过比较不同时刻的坐标数据，计算位移。

GNSS法具有操作简便、测量精度较高的特点，但受到信号遮挡和多路径效应影响。

激光测距法是利用激光仪器测量尾矿库监测点与参考点之间的距离，通过比较不同时刻的距离数据，计算位移。

激光测距法具有测量速度快、精度较高的特点，但受到大气折射和目标反射率影响。

2. 垂直位移监测垂直位移监测是指测量尾矿库在垂直方向上的位移。

常用的垂直位移监测方法有水准仪法和测斜仪法。

水准仪法是通过在监测点上设置水准仪，测量监测点与参考点之间的高差，然后计算位移。

水准仪法具有测量精度高、适用范围广的特点，但需要人工操作，工作效率相对较低。

测斜仪法是通过在尾矿库内设置测斜仪，测量监测点的倾斜角度，然后计算位移。

测斜仪法具有操作简便、测量精度较高的特点，但受到重力变化和仪器漂移的影响。

3. 倾斜监测倾斜监测是指测量尾矿库的倾斜变形。

常用的倾斜监测方法有倾斜仪法和应变测量法。

倾斜仪法是通过在尾矿库内设置倾斜仪，测量尾矿库的倾斜角度，然后计算倾斜变形。

倾斜仪法具有操作简便、测量精度较高的特点，但受到重力变化和仪器漂移的影响。

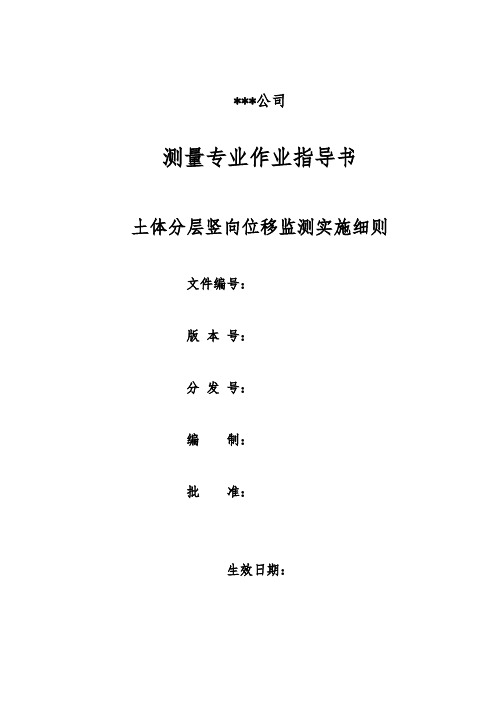

***公司测量专业作业指导书土体分层竖向位移监测实施细则文件编号：版本号：分发号：编制：批准：生效日期：土体分层竖向位移监测实施细则1. 检测目的测量土体的分层沉降或隆起,垂直(竖向)位移量，以便及时发现问题更改施工中的不足。

2. 检测依据《建筑基坑工程监测技术规范》（GB50497-2009）；3．主要仪器设备3.1 CJG-7086型PVC沉降管；3.2 分层沉降仪CJY-7080；3.3 沉降磁环。

4．仪器设备精度分层沉降仪CJY-7080：最小读数：1mm，重复性误差：±2mm，工作电压：DC9V。

5. 检测条件5.1 气温应在5℃ - +45℃;5.2 相对湿度30%-85%。

6．沉降管埋设6.1 用Φ108钻头钻孔，为了使管子顺利地放到底，一般都需比安装深度深一些，它的原则是10米+0.5米，20米+1米，以次类推。

6.2 清孔，钻头钻到预定位置后，不要立即提钻，需把泵接到清水里向下灌清水，直至泥浆水变成清混水为止，再提钻后安装。

安装管子的联接采用外接头，一边下管子一边向管子内注入清水（管子浮力太大时）。

6.3 磁环的安装，按设计要求在每节管子上套上磁环和定位环，并用螺丝固定定位环，然后再把管子插入外接头内，拧紧螺钉，这样边接边向下放到设计深度止。

6.4 若磁环的间隔距离不是正2米时，可采取调节管子长短来实现，也可采用管子上套定位环的方法来解决，但要掌握一个原则：磁环向下要有足够的沉降距离，必须满足其设计要求。

6.5 沉降管放到设计要求后，盖上盖子就可以进行回填。

回填原料为现场干细土或中粗沙，回填速度千万不能太快，以免堵塞后回填料不去，从而形成空隙，最好时隔一两天后再去检查一下，回填料下沉后再回填满之后即可，管子周围加上保护措施，方可放心待后测量。

7.检测操作步骤7.1 测量时,拧松绕线盘后面的止紧螺丝,让绕线盘转动自由后,按下电源按钮(电源指示灯亮),把测头放入导管内,手拿钢尺电缆,让测头缓慢地向下移动,当测头接触到土层中的磁环时,接收系统的音响器会发出连续不断的蜂鸣叫声,此时读写出钢尺电缆在管口处的深度尺寸,这样一点一点地测量到孔底,称为进程测读,用字母Ji 表示,当在该导管内收回测量电缆时, 也能通过土层中的磁环,接受到系统的音响仪器发出的音响,此时也须读写出测量电缆在管口处的深度尺寸,如此测量到孔口,称为回程测读,用字母Hi 表示.该孔各磁环在土层中的实际深度用Si表示。

三级基坑DS3或更高级别及以上的水准仪，宜按国家二等水准测量的技术要求施测6.3.8 水准基准点宜均匀埋设，数量不应少于3 点，埋设位置和方法要求与6.2.2 相同。

6.3.9 各监测点与水准基准点或工作基点应组成闭合环路或附合水准路线。

7 监测频率7.0.1 基坑工程监测频率应以能系统反映监测对象所测项目的重要变化过程，而又不遗漏其变化时刻为原则。

7.0.2 基坑工程监测工作应贯穿于基坑工程和地下工程施工全过程。

监测工作一般应从基坑工程施工前开始，直至地下工程完成为止。

对有特殊要求的周边环境的监测应根据需要延续至变形趋于稳定后才能结束。

7.0.3 监测项目的监测频率应考虑基坑工程等级、基坑及地下工程的不同施工阶段以及周边环境、自然条件的变化。

当监测值相对稳定时，可适当降低监测频率。

对于应测项目，在无数据异常和事故征兆的情况下，开挖后仪器监测频率的确定可参照表7.0.3。

注：1. 当基坑工程等级为三级时，监测频率可视具体情况要求适当降低；2. 基坑工程施工至开挖前的监测频率视具体情况确定；3．宜测、可测项目的仪器监测频率可视具体情况要求适当降低；4．有支撑的支护结构各道支撑开始拆除到拆除完成后 3d 内监测频率应为 1 次/1d。

7.0.4 当出现下列情况之一时，应加强监测，提高监测频率，并及时向委托方及相关单位报告监测结果：1. 监测数据达到报警值；2. 监测数据变化量较大或者速率加快；3. 存在勘察中未发现的不良地质条件；4. 超深、超长开挖或未及时加撑等未按设计施工；5. 基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏；6. 基坑附近地面荷载突然增大或超过设计限值；7. 支护结构出现开裂；8．周边地面出现突然较大沉降或严重开裂；。

水平位移观测法、垂直位移观测法的种类,特点和适用条件水平位移监测：对水工建筑物的顺水流方向或顺轴线方向的水平位移变化进行监测常用观测方法分两大类。

一类是基准线法,基准线法是通过一条固定的基准线来测定监测点的位移,常见的有视准线法、引张线法、激光准直法、垂线法。

另一类是大地测量方法,大地测量方法主要是以外部变形监测控制网点为基准,以大地测量方法测定被监测点的大地坐标,进而计算被监测点的水平位移,常见的有交会法、精密导线法、三角测量法、GPS观测法等。

一、视准线法：通过视准线或经纬仪建立一个平行或通过坝轴线的铅直平面作为基准面，定期观测坝上测点与基准面之间偏离值的大小即为该点的水平位移。

适用于直线形混凝土闸坝顶部和土石坝坝面的水平位移观测。

当采用这一方法时，主要的是要求它们的端点稳定，所以必须要作适当的布置，只能是定期地测定端点的位移值，而将观测值加以改正。

视准线观测方法特点是速度快，精度较高，原理简单、方法实用、实施简便、投资较少的特点, 在水平位移观测中得到了广泛应用。

不足是对较长的视准线而言, 由于视线长, 使照准误差增大, 甚至可能造成照困难。

当即准线太长时，目标模糊，照准精度太差且后视点与测点距离相差太远，望远镜调焦误差较大，无疑对观测成果有较大影响。

二、引张线法：利用张紧在两工作基点之间的不锈钢丝作为基准线，测量沿线测点和钢丝之间的相对位移，以确定该点的水平位移。

适用于大型直线形混凝土的廊道内测点的水平位移观测。

主要用于测定混凝土建筑物垂直于轴线方向的（顺水流方向）水平位移。

三、激光准直法：利用激光束代替视线进行照准的准直方法，使用的仪器有激光准直仪，波带板激光准直系统和真空管道激光准直系统等。

适用于大型直线形混凝土坝观测。

对于布设在直线型的土石坝或混凝土坝顶上观测点的水平位移，主要是采用视准线法和激光准直方法观测。

因为它们速度快，精度较高，计算工作也较简单。

当采用这一方法时，主要的是要求它们的端点稳定，所以必须要作适当的布置，采用适当的方法来检核这一要求是否满足。

水平位移观测法垂直位移观测法的种类_特点和适用条件1.水平位移观测法(1)位移传感器法：通过安装位移传感器，测量监测点的水平位移变化。

常用的位移传感器有基线测量仪、液位计、压力传感器等。

特点：通过直接测量位移，精度高、可靠性较好。

适用条件：适用于需要长期监测和高精度位移数据的场合，如滑坡、地面沉降等。

(2)锚索法：通过测量锚索的变形来推测监测点水平位移的变化。

锚索分为固定端和自由端两端，通过测量固定端和自由端的位移差来计算监测点的位移。

特点：操作简单，适用于较小的水平位移监测。

适用条件：适用于坚固的地质体，如岩石边坡、挡土墙等。

(3)周期测量法：通过测量监测点周围特征物体的周期性变化（如树木生长、建筑物倾斜、地下水位等）来反推位移的变化。

特点：非接触式测量方法，无需设立监测设备，适用于大范围水平位移监测。

适用条件：适用于有适当的特征物体用于周期测量的场合，如自然灾害的预警、较大规模的地表移动等。

2.垂直位移观测法(1)地面沉降观测法：通过安装地面沉降点，测量地表的垂直位移变化。

常用的观测方法有水准测量、GPS测量等。

特点：精度高，能够全面了解地表的垂直位移变化，适用于长期监测。

适用条件：适用于需要检测地表垂直位移的场合，如地基沉降、地下工程变形等。

(2)地下水位变化法：通过监测地下水位的变化来推测地下水位对地表的影响，从而间接测量垂直位移。

特点：操作相对简单，并且能够长期监测地下水位变化情况。

适用条件：适用于对地下水位变化敏感的地质灾害监测，如地面沉降、地下水突增等。

(3)倾斜测量法：通过倾斜传感器、倾角测量仪等测量仪器，测量倾斜角度的变化来间接推测垂直位移的变化。

特点：操作简单，适用于监测较小的垂直位移。

适用条件：适用于需要实时或动态监测的场合，如斜坡的变形、建筑物倾斜等。

总结起来，水平位移观测法和垂直位移观测法主要通过不同的传感器和测量方法来获取位移数据。

在选择观测方法时，需要根据监测需求、地质条件和预算等方面考虑，选择最合适的观测方法进行位移观测。

位移监测方案引言位移监测方案是一种用于测量和监测物体位移变化的方法。

它在许多领域扮演着重要的角色，例如土木工程、建筑工程和地质工程等。

本文将介绍位移监测方案的基本原理、常用的测量方法以及相关的技术和设备。

基本原理位移监测的基本原理是通过测量物体在空间中的位置或形状的变化来计算位移。

这涉及到测量物体的初始位置和形状，并在一段时间后重新测量物体的位置和形状，然后通过比较这两次测量结果来计算位移。

常用的测量方法全站仪测量法全站仪是一种常见的位移监测工具，它可以用来测量物体的位置和形状的变化。

全站仪通过发射一束激光束并接收其反射回来的信号来确定物体的位置。

通过在不同的时间点进行测量，可以计算出物体的位移。

激光雷达测量法激光雷达是另一种常用的位移监测工具。

它使用激光束来扫描物体的表面，并测量激光束与物体表面的反射时间来计算位移。

激光雷达具有高精度和高速度的优点，因此在一些需要实时监测的应用中更为常见。

GPS测量法GPS（全球定位系统）也可以用于物体位移的监测。

通过在物体上安装GPS接收器，可以测量物体的坐标变化，并计算出物体的位移。

GPS测量法适用于需要监测大范围位移的场景，例如地质灾害监测和地震监测等。

高精度测量仪器除了以上常用的测量方法，还有一些高精度的测量仪器可以用于位移监测。

例如挠度传感器、应变计和加速度计等。

这些仪器可以测量物体的细微变化，并将其转化为位移值。

技术和设备数据处理与分析位移监测方案不仅仅涉及测量技术和设备，还需要对测量数据进行处理和分析。

常见的处理和分析方法包括数据插值、数据平滑、数据拟合和变化率计算等。

自动化监测系统为了实现实时监测和追踪位移变化，许多位移监测方案使用自动化监测系统。

这些系统可以连续获取和处理位移数据，并在需要时触发警报或发送通知。

无线传输和远程监测随着无线通信技术的发展，越来越多的位移监测方案开始使用无线传输和远程监测。

这可以使监测数据可以实时传输和远程访问，从而提高监测效率和便利性。
