周边管线垂直位移监测方案
地下结构开挖时伴随着土方的大量卸载，周边水土压力重新分布，势必对相邻地下管线造成一定影响，甚至使管线产生位移。
对相邻地下管线变形进行监测，及时采取有效措施保证管线安全，不仅关系到施工的顺利进行，更关系到周边居民的正常生活。
地下管线变形监测点的埋设主要有4种方法，工程中按实际条件选择a．抱箍式：由扁铁做成的稍大于管线直径的圆环，将测杆与管线连接成为整体，测杆伸直至地面。
适用于可进行开挖且开挖至管线底部的情况。
b．直接式：用敞开式开挖和钻孔方式挖至管线顶表面，在管线上直接设置测点。
C．套筒式：采用一硬塑料管或金属管打设或埋设于所测管线顶面和地表之间，量测时，将测杆放入埋管，再将标尺搁置在测杆顶端，进行沉降量测。
d．模拟式：选取代表性管线，在其邻近打孔，孔深至管底标高，底部放入钢板，然后放入钢筋作为测杆。
适用于地下管线排列密集且管底标高相差不大，或因种种原因无法开挖的情况，精度较低。
地下管线监测点的布置应符合下列要求：
①应根据管线年份、类型、材料、尺寸及现状等情况，确定监测点设置；
②监测点宜布置在管线的节点、转角点和变形曲率较大的部位，监测点平面间距宜为15～25m，并宜延伸至基坑以外20m；
③上水、煤气、等压力管线宜设置直接监测点。
直接监测点应设置在管线上，也可以利用阀门开关、抽气孔以及检查井等管线设备作为监测点；
④在无法埋设直接监测点的部位，可利用埋设套管法设置监测点，也可采用模拟式测点将监测点设置在靠近管线埋深部位的土体中。

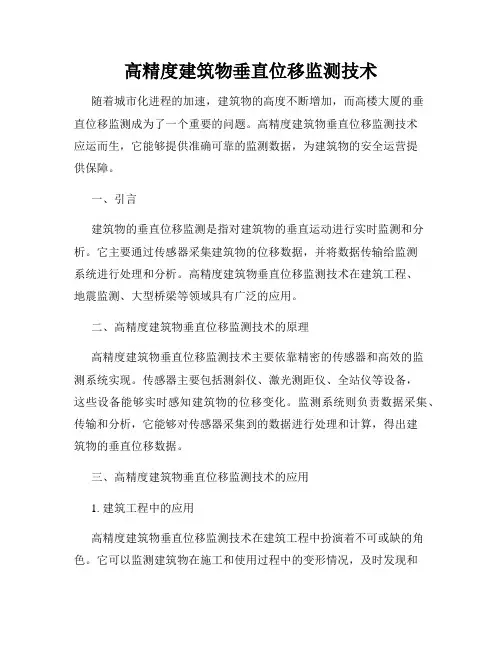

高精度建筑物垂直位移监测技术随着城市化进程的加速，建筑物的高度不断增加，而高楼大厦的垂直位移监测成为了一个重要的问题。
高精度建筑物垂直位移监测技术应运而生，它能够提供准确可靠的监测数据，为建筑物的安全运营提供保障。
一、引言建筑物的垂直位移监测是指对建筑物的垂直运动进行实时监测和分析。
它主要通过传感器采集建筑物的位移数据，并将数据传输给监测系统进行处理和分析。
高精度建筑物垂直位移监测技术在建筑工程、地震监测、大型桥梁等领域具有广泛的应用。
二、高精度建筑物垂直位移监测技术的原理高精度建筑物垂直位移监测技术主要依靠精密的传感器和高效的监测系统实现。
传感器主要包括测斜仪、激光测距仪、全站仪等设备，这些设备能够实时感知建筑物的位移变化。
监测系统则负责数据采集、传输和分析，它能够对传感器采集到的数据进行处理和计算，得出建筑物的垂直位移数据。
三、高精度建筑物垂直位移监测技术的应用1. 建筑工程中的应用高精度建筑物垂直位移监测技术在建筑工程中扮演着不可或缺的角色。
它可以监测建筑物在施工和使用过程中的变形情况，及时发现和解决潜在的安全隐患。
这对于高层建筑、大型桥梁等工程来说尤为重要，可以有效地保障建筑物的安全性和稳定性。
2. 地震监测中的应用地震是一种自然灾害，对建筑物的安全性造成了严峻的挑战。
高精度建筑物垂直位移监测技术可以在地震发生时实时监测建筑物的位移变化，及时发出预警信号，减少地震对建筑物的破坏。
这项技术在地震监测和预测中发挥着重要的作用。
3. 大型桥梁的应用大型桥梁是城市交通的重要组成部分，它们的安全性和稳定性直接关系到道路的畅通和行车的安全。
高精度建筑物垂直位移监测技术可以对大型桥梁进行实时监测，及时发现桥梁的位移变化，并采取相应的措施。
这对于大型桥梁的维护和管理来说非常重要。
四、高精度建筑物垂直位移监测技术的优势1. 高精度性能高精度建筑物垂直位移监测技术能够提供精确可靠的位移数据，可以实现毫米级的精度。
挡土墙变形监测方法挡土墙是一种用于支撑土体或山坡，防止其坍塌或滑坡的结构。
为了确保挡土墙的稳定性和安全性，对其进行变形监测是非常重要的。
变形监测可以及时发现挡土墙的异常变形，为采取相应的加固或修复措施提供依据，从而避免可能的安全事故。
下面将详细介绍一些常见的挡土墙变形监测方法。
一、水平位移监测1、全站仪测量法全站仪是一种高精度的测量仪器，可以精确测量出测点的水平坐标。
在挡土墙的顶部和底部设置监测点，定期使用全站仪测量这些点的坐标。
通过比较不同时期的坐标值，可以计算出水平位移的大小和方向。
2、视准线法在挡土墙的两端设置基准点，在其中一端的基准点上设置经纬仪或全站仪，通过望远镜瞄准另一端的基准点，形成一条视准线。
在挡土墙上设置若干个监测点，定期测量监测点到视准线的垂直距离。
如果距离发生变化，就说明挡土墙发生了水平位移。
3、激光准直法利用激光的良好准直性，在挡土墙的一端设置激光发射器，在另一端设置接收装置。
当挡土墙发生水平位移时，激光束在接收装置上的光斑位置会发生变化，通过测量光斑的位移量可以计算出水平位移。
二、垂直位移监测1、水准测量法水准测量是一种常用的测量高差的方法。
在挡土墙周围设置水准基点，在挡土墙上设置监测点。
使用水准仪测量监测点与水准基点之间的高差，通过比较不同时期的高差数据，可以计算出垂直位移的量值。
2、静力水准测量法静力水准测量系统是一种基于连通器原理的高精度垂直位移测量系统。
在挡土墙上布置一系列的静力水准仪，通过测量液体压力的变化来计算各监测点的相对垂直位移。
三、倾斜监测1、倾斜仪测量法倾斜仪可以直接测量挡土墙的倾斜角度。
常见的倾斜仪有水准式倾斜仪、电子倾斜仪等。
将倾斜仪安装在挡土墙上，定期读取倾斜仪的测量数据，从而了解挡土墙的倾斜情况。
2、差异沉降法通过测量挡土墙上不同位置的垂直位移，如果不同位置的垂直位移存在差异，就可以推断出挡土墙发生了倾斜。
四、裂缝监测1、人工观测法定期对挡土墙的表面进行巡视，用肉眼观察是否有裂缝出现。
挡墙及边坡位移监测方案一、引言在现代建筑工程中，挡墙和边坡的稳定性一直是一个重要的问题。
为了确保工程的安全性，及早发现和处理潜在的问题，位移监测方案成为必不可少的部分。
本文将介绍一种挡墙及边坡位移监测方案，旨在帮助工程师提前预警并采取相应的措施，以确保施工过程的安全性和顺利进行。
二、监测目标与参数1. 监测目标：本方案主要针对挡墙及边坡的位移进行监测，以及相关参数的测量。
2. 监测参数：- 垂直位移：用来测量挡墙及边坡在垂直方向的位移变化，包括上下、前后和左右的位移。
- 水平位移：用来测量挡墙及边坡在水平方向的位移变化，包括左右和前后的位移。
- 倾斜度：用来测量挡墙及边坡的倾斜度，以判断其稳定性。
- 水平位移速率：用来测量挡墙及边坡在水平方向的位移变化速率，以及前后的速率。
- 环境参数：包括温度、湿度和风速等环境因素，以分析其对位移变化的影响。
三、监测方案1. 选择合适的监测设备：- 垂直位移监测：可以使用测深仪、水准仪或全站仪等设备，对挡墙和边坡进行垂直位移的实时监测。
- 水平位移监测：可以使用位移传感器、测距仪或GPS等设备，对挡墙和边坡进行水平位移的实时监测。
- 倾斜度监测：可以使用倾斜仪或测斜仪等设备，对挡墙和边坡的倾斜度进行实时监测。
- 环境参数监测：可以使用气象站设备，对温度、湿度和风速等环境参数进行实时监测。
2. 安装监测设备：- 垂直位移监测：将测深仪、水准仪或全站仪等设备安装在挡墙及边坡的关键位置，并进行校准，以确保测量的准确性。
- 水平位移监测：根据实际需要，在挡墙及边坡上设置位移传感器、测距仪或GPS等设备，并进行连接和定位。
- 倾斜度监测：安装倾斜仪或测斜仪等设备在挡墙及边坡的重要位置，保证监测的可靠性。
- 环境参数监测：安装气象站设备，以获取挡墙及边坡所处环境的参数信息。
3. 数据采集与处理：- 定时采集：设置合适的采样间隔，定时采集垂直位移、水平位移、倾斜度和环境参数等数据。
第1篇一、实验目的本实验旨在通过实地操作，掌握垂直位移监测的基本原理和方法，提高对地面沉降、建筑物变形等垂直位移现象的监测能力。
通过实验，验证垂直位移监测技术在实际工程中的应用效果，为相关工程提供数据支持。
二、实验原理垂直位移监测主要是通过测量物体或地表在垂直方向上的变化，来反映其稳定性。
本实验采用水准测量法，利用水准仪和水准尺进行测量，通过比较不同位置的高程差，计算出垂直位移。
三、实验器材1. 水准仪：用于测量垂直位移。
2. 水准尺：用于读取水准仪上的读数。
3. 三脚架：用于支撑水准仪。
4. 标桩：用于固定测量点。
5. 皮尺：用于测量距离。
6. 记录本：用于记录实验数据。
四、实验步骤1. 准备阶段：（1）确定测量区域，布设测量点。
（2）将水准仪架设在三脚架上，调整水准仪至水平状态。
（3）将水准尺固定在测量点上，确保其垂直于地面。
2. 测量阶段：（1）读取水准仪上的读数，记录在记录本上。
（2）移动水准尺至下一个测量点，重复步骤（1）。
（3）测量所有测量点的高程差，记录在记录本上。
3. 数据处理阶段：（1）计算每个测量点的垂直位移。
（2）分析垂直位移数据，找出异常点。
（3）根据实验数据，绘制垂直位移曲线。
五、实验结果与分析1. 垂直位移数据：（1）测量点1的垂直位移为5mm。
（2）测量点2的垂直位移为8mm。
（3）测量点3的垂直位移为10mm。
2. 数据分析：（1）从实验数据可以看出，测量点1、2、3的垂直位移呈上升趋势，说明该区域存在沉降现象。
（2）分析异常点，发现测量点2的垂直位移较大，可能存在测量误差或异常情况。
六、实验结论1. 本实验通过水准测量法，成功实现了对垂直位移的监测。
2. 实验结果表明，该区域存在沉降现象，需要进一步调查和分析原因。
3. 水准测量法在实际工程中具有较高的应用价值，可为相关工程提供数据支持。
七、实验反思1. 实验过程中，应注意水准仪的稳定性，避免因仪器晃动导致测量误差。
如何使用测绘技术进行垂直位移监测与分析近年来，随着科技的不断发展和测绘技术的日益成熟，垂直位移监测与分析在工程领域中起着越来越重要的作用。
垂直位移指的是地表或建筑物在垂直方向上的变化，包括沉降、隆起、抬升等。
通过测绘技术对垂直位移进行监测与分析，我们可以及时发现和预测地质灾害和工程结构变形等问题，从而采取相应的措施进行处理和修复。
首先，垂直位移监测的目的是为了了解地质环境和工程结构的变化趋势，并及时采取相应的措施，以保障人们的生命财产安全。
测绘技术在垂直位移监测中的应用十分广泛，包括全球定位系统（GPS）、激光雷达、卫星测量等。
这些技术能够精确地测量地表高程的变化，并将数据反映到各种工程和地质模型中，为后续的分析和预测提供可靠的数据支持。
其次，垂直位移监测与分析可以帮助我们深入了解地质灾害的形成机制和演化规律。
地质灾害是指地表或地下发生的、以自然因素为主导的对人类活动和生产活动有害的地球体系中各类灾害现象。
通过测绘技术的应用，我们可以实时监测地表的垂直位移变化，判断地下岩石的活动情况，对可能发生的地质灾害进行及时预警和预测。
例如，在火山活动地区，通过监测火山口和周边地表的垂直位移变化，可以提前预测火山喷发的可能性，人们可以迅速撤离从而保护生命安全。
此外，垂直位移监测与分析对于工程结构的安全评估和维修具有重要意义。
工程结构的垂直位移变化会影响到其稳定性和安全性。
例如，在高铁线路铺设过程中，地基沉降会导致轨道高度降低，从而影响列车的行驶速度和安全。
通过测绘技术对高铁线路的垂直位移进行监测与分析，可以及时发现并解决地基沉降问题，确保高铁线路的安全运行。
另外，垂直位移监测与分析还对科学研究和环境保护具有重要意义。
地质学家们通过对地壳垂直位移的监测和分析，可以了解地球内部结构和动力演化的规律，为地球科学研究提供重要数据。
此外，垂直位移的变化还能反映地下水位和环境质量等情况，对于环境保护和资源管理具有重要意义。
尾矿库位移监测原理一、引言尾矿库是指用于储存尾矿、废渣等固体废弃物的地质工程设施。
由于尾矿库的安全性直接关系到人民群众的生命财产安全和环境保护，因此对尾矿库的位移进行监测显得尤为重要。
本文将介绍尾矿库位移监测的原理及相关技术。
二、尾矿库位移监测原理尾矿库位移监测的原理是通过测量尾矿库的实际位移和变形来评估其稳定性。
位移监测通常包括水平位移、垂直位移和倾斜监测。
1. 水平位移监测水平位移监测是指测量尾矿库在水平方向上的位移。
常用的水平位移监测方法有全站仪法、GNSS法和激光测距法。
全站仪法是通过在监测点上设置全站仪，测量监测点与参考点之间的水平距离和方向角，然后计算位移。
全站仪法具有测量精度高、适用范围广的特点，但需要人工操作，工作效率相对较低。
GNSS法是利用全球导航卫星系统（GNSS）测量尾矿库监测点的三维坐标，通过比较不同时刻的坐标数据，计算位移。
GNSS法具有操作简便、测量精度较高的特点，但受到信号遮挡和多路径效应影响。
激光测距法是利用激光仪器测量尾矿库监测点与参考点之间的距离，通过比较不同时刻的距离数据，计算位移。
激光测距法具有测量速度快、精度较高的特点，但受到大气折射和目标反射率影响。
2. 垂直位移监测垂直位移监测是指测量尾矿库在垂直方向上的位移。
常用的垂直位移监测方法有水准仪法和测斜仪法。
水准仪法是通过在监测点上设置水准仪，测量监测点与参考点之间的高差，然后计算位移。
水准仪法具有测量精度高、适用范围广的特点，但需要人工操作，工作效率相对较低。
测斜仪法是通过在尾矿库内设置测斜仪，测量监测点的倾斜角度，然后计算位移。
测斜仪法具有操作简便、测量精度较高的特点，但受到重力变化和仪器漂移的影响。
3. 倾斜监测倾斜监测是指测量尾矿库的倾斜变形。
常用的倾斜监测方法有倾斜仪法和应变测量法。
倾斜仪法是通过在尾矿库内设置倾斜仪，测量尾矿库的倾斜角度，然后计算倾斜变形。
倾斜仪法具有操作简便、测量精度较高的特点，但受到重力变化和仪器漂移的影响。
§2-1概述•对监测点高程变化量的测量工作•有时用“+”表示下沉，用“-”时表示上升。
沉降产生的原因•与地基的土力学性质和地基的处理方式有关；•与建筑物基础的设计有关；•与建筑物的上部结构有关，即与建筑物基础的荷载有关；•施工中地下水的升降对建筑物沉降也有较大的影响。
§2-2精密水准测量•精密水准测量精度高，方法简便，是垂直位移监测最常用的方法。
•垂直位移监测的测量点分为水准基点、工作基点和监测点三种。
•水准基点是垂直位移监测的基准点，一般3~4个点构成一组，形成近似正三角形或正方形，为保证其坚固与稳定，应选埋在变形区以外的岩石上或深埋于原状土上，也可以选埋在稳固的建构筑物上。
水准基点•普通混凝土标•地面岩石标•浅埋钢管标•井式混凝土标•深埋钢管标•深埋双金属标工作基点•工作基点是用于直接测定监测点的起点或终点。
•工作基点应布置在变形区附近相对稳定的地方，其高程尽可能接近监测点的高程。
•工作基点一般采用地表岩石标，当建筑物附近的覆盖层较深时，可采用浅埋标志，当新建建筑物附近有基础稳定的建筑物时，也可设置在该建筑物上。
•因工作基点位于测区附近，应经常与水准基点进行联测，通过联测结果判断其稳定状况，保证监测成果的正确可靠。
监测点•监测点是垂直位移监测点的简称，布设在被监测建（构）筑物上。
•布设时，要使其位于建（构）筑物的特征点上，能充分反映建（构）筑物的沉降变形情况，点位应当避开障碍物，便于观测和长期保护，标志应稳固，不影响建构筑物的美观和使用，还要考虑建筑物基础地质、建筑结构、应力分布等，对重要和薄弱部位应该适当增加监测点的数目。
监测仪器•针对具体的监测工程，应当使用满足精度要求的水准仪，采用正确的测量方法；•对特级、一级垂直位移监测，应使用DS05型水准仪配和因瓦合金标尺；•对二级垂直位移监测，应使用DS1或DS05型水准仪和因瓦合金标尺；•对三级垂直位移监测，应使用DS3水准仪和区格式木质标尺或DS1型水准仪和因瓦合金标尺。
水平位移观测法、垂直位移观测法的种类,特点和适用条件水平位移监测：对水工建筑物的顺水流方向或顺轴线方向的水平位移变化进行监测常用观测方法分两大类。
一类是基准线法,基准线法是通过一条固定的基准线来测定监测点的位移,常见的有视准线法、引张线法、激光准直法、垂线法。
另一类是大地测量方法,大地测量方法主要是以外部变形监测控制网点为基准,以大地测量方法测定被监测点的大地坐标,进而计算被监测点的水平位移,常见的有交会法、精密导线法、三角测量法、GPS观测法等。
一、视准线法：通过视准线或经纬仪建立一个平行或通过坝轴线的铅直平面作为基准面，定期观测坝上测点与基准面之间偏离值的大小即为该点的水平位移。
适用于直线形混凝土闸坝顶部和土石坝坝面的水平位移观测。
当采用这一方法时，主要的是要求它们的端点稳定，所以必须要作适当的布置，只能是定期地测定端点的位移值，而将观测值加以改正。
视准线观测方法特点是速度快，精度较高，原理简单、方法实用、实施简便、投资较少的特点, 在水平位移观测中得到了广泛应用。
不足是对较长的视准线而言, 由于视线长, 使照准误差增大, 甚至可能造成照困难。
当即准线太长时，目标模糊，照准精度太差且后视点与测点距离相差太远，望远镜调焦误差较大，无疑对观测成果有较大影响。
二、引张线法：利用张紧在两工作基点之间的不锈钢丝作为基准线，测量沿线测点和钢丝之间的相对位移，以确定该点的水平位移。
适用于大型直线形混凝土的廊道内测点的水平位移观测。
主要用于测定混凝土建筑物垂直于轴线方向的（顺水流方向）水平位移。
三、激光准直法：利用激光束代替视线进行照准的准直方法，使用的仪器有激光准直仪，波带板激光准直系统和真空管道激光准直系统等。
适用于大型直线形混凝土坝观测。
对于布设在直线型的土石坝或混凝土坝顶上观测点的水平位移，主要是采用视准线法和激光准直方法观测。
因为它们速度快，精度较高，计算工作也较简单。
当采用这一方法时，主要的是要求它们的端点稳定，所以必须要作适当的布置，采用适当的方法来检核这一要求是否满足。
水平位移观测法垂直位移观测法的种类_特点和适用条件1.水平位移观测法(1)位移传感器法：通过安装位移传感器，测量监测点的水平位移变化。
常用的位移传感器有基线测量仪、液位计、压力传感器等。
特点：通过直接测量位移，精度高、可靠性较好。
适用条件：适用于需要长期监测和高精度位移数据的场合，如滑坡、地面沉降等。
(2)锚索法：通过测量锚索的变形来推测监测点水平位移的变化。
锚索分为固定端和自由端两端，通过测量固定端和自由端的位移差来计算监测点的位移。
特点：操作简单，适用于较小的水平位移监测。
适用条件：适用于坚固的地质体，如岩石边坡、挡土墙等。
(3)周期测量法：通过测量监测点周围特征物体的周期性变化（如树木生长、建筑物倾斜、地下水位等）来反推位移的变化。
特点：非接触式测量方法，无需设立监测设备，适用于大范围水平位移监测。
适用条件：适用于有适当的特征物体用于周期测量的场合，如自然灾害的预警、较大规模的地表移动等。
2.垂直位移观测法(1)地面沉降观测法：通过安装地面沉降点，测量地表的垂直位移变化。
常用的观测方法有水准测量、GPS测量等。
特点：精度高，能够全面了解地表的垂直位移变化，适用于长期监测。
适用条件：适用于需要检测地表垂直位移的场合，如地基沉降、地下工程变形等。
(2)地下水位变化法：通过监测地下水位的变化来推测地下水位对地表的影响，从而间接测量垂直位移。
特点：操作相对简单，并且能够长期监测地下水位变化情况。
适用条件：适用于对地下水位变化敏感的地质灾害监测，如地面沉降、地下水突增等。
(3)倾斜测量法：通过倾斜传感器、倾角测量仪等测量仪器，测量倾斜角度的变化来间接推测垂直位移的变化。
特点：操作简单，适用于监测较小的垂直位移。
适用条件：适用于需要实时或动态监测的场合，如斜坡的变形、建筑物倾斜等。
总结起来，水平位移观测法和垂直位移观测法主要通过不同的传感器和测量方法来获取位移数据。
在选择观测方法时，需要根据监测需求、地质条件和预算等方面考虑，选择最合适的观测方法进行位移观测。
229第5章 施工测量5.7.3 垂直位移监测建筑工程项目的基坑及建筑物基础和主体的垂直位移监测应采用精密水准测量的方法进行，监测工作实施之始，首先应建立高精度的垂直位移监测基准网，然后以此为基准，按照设计编制的监测方案，构建垂直位移变形监测网，并利用少量的基准点和工作基点对变形体上设立的垂直位移变形监测点实施沉降监测。
1．垂直位移监测基准网的建立垂直位移监测基准网应布设成环形网并采用水准测量方法观测。
布设此类监测项目的基准网时，其起始点高程宜采用测区原有高程系统。
较小规模的监测工程可采用假定高程系统；较大规模的监测工程宜与国家水准点联测。
垂直位移监测基准网由基准点和工作基点构成，基准点是垂直位移监测工作的基本控制点，每项监测工作要求至少设置三个（或以上）基准点，且应选在变形影响区域之外稳固可靠的位置。
工作基点应选在比较稳定且方便使用的位置，设立在大型工程施工区域内的工作基点可采用钢管标，通视条件较好的小型工程可不设立工作基点，在基准点上直接测定变形观测点。
垂直位移监测基准网在布设时须考虑下列因素：（1）根据监测精度的要求，应布置成网形最合理、测站数最少的监测环路。
如图5-63为某建筑场区布设的垂直位移监测基准网与垂直位移监测网。
基准点应根据建筑场区的现场情况，设置在明显且通视良好、安全的地方，要求便于进行联测，最好埋设在变形影响范围之外。
（2）在整个垂直位移监测基准网里，应至少埋设三个深度足够的基准点作为监测基准网高程起算点，其工作基点可埋设为一般地下水准点或墙上水准点。
工作基点应布设在拟监测的建筑物之间，距离一般为20～40 m ，一般工业与民用建筑物应不小于15 m ，较大型并略有震动的工业建筑物应不小于25 m ，高层建筑物应不小于30 m 。
（3）监测单独建筑物时，至少布设三个基准点，对建筑面积大于5 000 m 2或高层建筑，则应适当增加基准点的个数。
图5-63 水准网的布设230建筑工程测量监测基准网基准点的埋设，应符合下列规定：（1）应将标石埋设在变形区以外稳定的原状土层内，或将标志镶嵌在裸露基岩上；（2）利用稳固的建（构）筑物，设立墙水准点；（3）当受条件限制时，在变形区内也可埋设深层钢管标或双金属标；（4）大型水工建筑物的基准点可采用平洞标志；（5）基准点的标石规格，可根据现场条件和工程需要，按工程测量规范要求进行选择，宜采用双金属标或钢管标。
1. 总则本细则适用于一般土及软土建筑基坑工程水平位移及竖直位移监测。
目的是为了掌握基坑施工对临近建筑物造成的影响，及时起到预警预报的作用，为了深基坑施工提供科学的决策依据，确保施工安全，减少对周边环境的不利影响。
2. 仪具与材料全站仪，水准仪。
其它：脚架，棱镜，三脚架，因瓦尺等。
3. 监测原理和方法为保证所有监测工作的统一，提高监测数据的精度，使监测工作有效的指导整个工程施工，监测工作采用整体布设，分级布网的原则。
即首先布置统一的监测控制网，再在此基础上布设监测点。
3.1监测点垂直位移测量：根据国家二等水准测量规范要求，历次垂直位移监测是通过工作基点间联测一条二等水准闭合或附合路线，由线路的工作点来测量各监测点的高程，各监测点高程初始值在监测工程前期两次测定（两次取平均），某监测点本次高程减前次高程的差值为本次垂直位移，本次高程减初始高程的差值为累计垂直位移。
3.2监测点水平位移测量：采用轴线投影法。
在某条测线的两端远处各选定一个稳固基准点A、B，经纬仪或全站仪架设于A点，定向B点，则A、B连成一条基准线。
观测时，在仪器上读取各监测点至AB基准线垂距E值，某监测点本次E值和初始E值即为该点累计水平位移，各变形监测点初始E值均为取两次平均的值。
4、监测点的布置原则及测点的设置4.1、布置原则4.1.1、符合有关规范及设计技术要求4.1.2、《建筑变形测量规范》JGJ 8-20074.1.3、《工程测量规范》GB50026－20074.1.4、《建筑基坑工程监测技术规范》GB50497－20094.2、基准点的设置位移观测为基坑施工过程中的位移测量。
精度要求高，观测时间长。
根据《建筑变形测量规范》JGJ 8-2007和《建筑基坑工程监测技术规范》GB50497－2009中要求，为减少测量误差，位移基准点应布设在观测建筑物的沉降区域之外。
监测点间距不宜大于20m，每边监测点数目不应少于3个。
监测基准点具有稳定性高、保存时间长的特点，本次监测拟位移观测基准点设置8个。

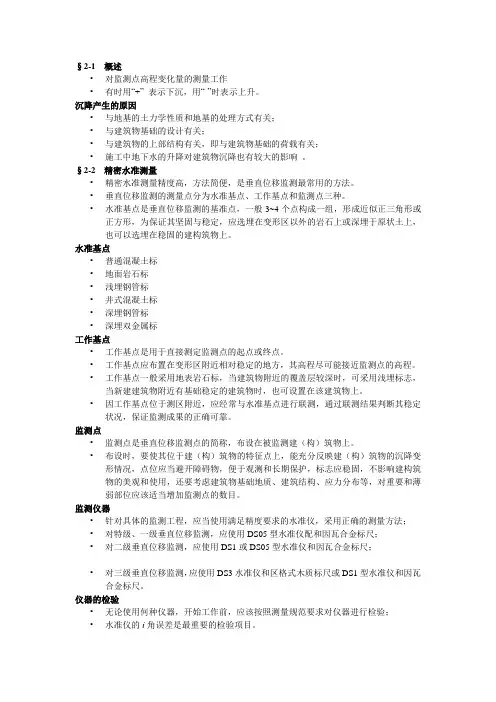

§2-1概述
•对监测点高程变化量的测量工作
•有时用“+”表示下沉，用“-”时表示上升。
沉降产生的原因
•与地基的土力学性质和地基的处理方式有关；
•与建筑物基础的设计有关；
•与建筑物的上部结构有关，即与建筑物基础的荷载有关；
•施工中地下水的升降对建筑物沉降也有较大的影响。
§2-2精密水准测量
•精密水准测量精度高，方法简便，是垂直位移监测最常用的方法。
•垂直位移监测的测量点分为水准基点、工作基点和监测点三种。
•水准基点是垂直位移监测的基准点，一般3~4个点构成一组，形成近似正三角形或正方形，为保证其坚固与稳定，应选埋在变形区以外的岩石上或深埋于原状土上，也可以选埋在稳固的建构筑物上。
水准基点
•普通混凝土标
•地面岩石标
•浅埋钢管标
•井式混凝土标
•深埋钢管标
•深埋双金属标
工作基点
•工作基点是用于直接测定监测点的起点或终点。
•工作基点应布置在变形区附近相对稳定的地方，其高程尽可能接近监测点的高程。
•工作基点一般采用地表岩石标，当建筑物附近的覆盖层较深时，可采用浅埋标志，当新建建筑物附近有基础稳定的建筑物时，也可设置在该建筑物上。
•因工作基点位于测区附近，应经常与水准基点进行联测，通过联测结果判断其稳定状况，保证监测成果的正确可靠。
监测点
•监测点是垂直位移监测点的简称，布设在被监测建（构）筑物上。
•布设时，要使其位于建（构）筑物的特征点上，能充分反映建（构）筑物的沉降变形情况，点位应当避开障碍物，便于观测和长期保护，标志应稳固，不影响建构筑物的美观和使用，还要考虑建筑物基础地质、建筑结构、应力分布等，对重要和薄弱部位应该适当增加监测点的数目。
监测仪器
•针对具体的监测工程，应当使用满足精度要求的水准仪，采用正确的测量方法；
•对特级、一级垂直位移监测，应使用DS05型水准仪配和因瓦合金标尺；
•对二级垂直位移监测，应使用DS1或DS05型水准仪和因瓦合金标尺；
•对三级垂直位移监测，应使用DS3水准仪和区格式木质标尺或DS1型水准仪和因瓦合金标尺。
仪器的检验
•无论使用何种仪器，开始工作前，应该按照测量规范要求对仪器进行检验；
•水准仪的i角误差是最重要的检验项目。
•精密水准测量前，还应按规范要求对水准标尺进行检验，其中标尺的每米真长偏差是最重要的检验项目，一般送专门的检定部门进行检验。
监测方法与技术要求（1）
•采用精密水准测量方法进行垂直位移监测时，从工作基点开始经过若干监测点，形成一个或多个闭合或附合路线，其中以闭合路线为佳，特别困难的监测点可以采用支水准路线往返测量。
•整个监测期间，最好能固定监测仪器和监测人员，固定监测路线和测站，固定监测周期和相应时段。
监测方法与技术要求（2）
•为了减少i角误差的影响，水准测量规范对前后视距差和前后视距累积差都有明确的规定，测量中应遵照执行。
•严格控制前后视距差和前后视距累积差，也可有效地减弱磁场和大气垂直折光的影响。
•水准测量规范对观测程序有明确的要求，往测时，奇数站的观测顺序为“后前前后”；
偶数站的观测顺序为“前后后前”。
返测时，奇、偶数站的观测顺序与往测偶、奇数站相同。
•标尺的每米真长偏差应在测前进行检验，当超过一定误差时应进行相应改正。
对奇数测站为：后—前—前—后
对偶数测站为：前—后—后—前
返测时的观测顺序与往测相反。
一测站操作具体步骤
（1）安置仪器使气泡居中。
（2）将望远镜对准后视标尺，使符合气泡两端的影像近于符合，随后用上、下丝照准标尺基本分划进行视距读数，视距第四位数由测微轮直接读得。
然后使水准气泡严格居中，用楔形平分丝精确照准标尺的基本分划，并读出标尺基本分划与测微轮的读数。
（3）旋转望远镜对准前视标尺，水准气泡严格居中，用楔形丝精确对准基本分划。
并读出标尺基本分划与测微轮读数。
然后用上、下丝照准标尺的基本分划进行视距读数。
（4）用微动螺旋旋转望远镜，照准前视标尺的辅助分划，并使气泡严格居中，读出标尺辅助分划与测微轮读数。
（5）旋转望远镜，照准后视标尺的辅助分划，并使气泡严格居中，使楔形平分丝精确照准并进行辅助分划和测微轮的读数。
标尺零点差的影响
§2-3精密三角高程测量
•精密水准测量因受观测环境影响小，观测精度高，仍然是沉降监测的主要方法；
•如果水准路线线况差，水准测量实施将很困难。
•高精度全站仪的发展，使得电磁波测距三角高程测量在工程测量中的应用更加广泛；
•电磁波测距三角高程测量代替水准测量进行沉降监测，将极大地降低劳动强度，提高工作效率。
