家庭电路的连接

家庭电路知识点总结笔记一、家庭电路概述家庭电路是指连接在住宅内的供电系统，包括配电线路、电源插座、开关、照明设备等设备，以及相应的保护装置。

合理的家庭电路设计和施工可以保障家庭用电的安全和便利，同时也可以节约用电成本。

在进行家庭电路设计和安装时，需要遵守相关的电气安全规范和标准，确保电路的可靠性和安全性。

本文将对家庭电路常见的知识点进行总结，包括常见的电气元件、电路连接方式、保护装置等内容。

二、家庭电路常见的电气元件1. 电源插座：电源插座用于连接家用电器和电子设备，一般包括二孔插座和三孔插座两种类型。

在设计家庭电路时，需要根据不同用电设备的功率和电流要求来选择合适的插座型号和数量。

2. 电灯开关：电灯开关用于控制照明设备的开关，一般包括单控开关、双控开关、三联单控开关等多种类型。

在选择开关时，需要考虑控制方式、安装位置和电路连接方式等因素。

3. 照明设备：照明设备包括各种不同类型的灯具和灯泡，例如吊灯、筒灯、壁灯、台灯等。

在设计家庭照明电路时，需要考虑灯具的种类、功率和布局，以确保照明效果和节能性能。

4. 电路连接器：电路连接器用于连接电源线和配电线路，包括插头、插座、开关、终端盒等。

在进行电路布线时，需要使用合格的电路连接器，并正确安装和接线，以确保连接的可靠性和安全性。

5. 电气保护器：电气保护器用于保护家庭电路和设备免受电气故障和短路的影响，包括漏电保护器、过载保护器、短路保护器等。

在设计家庭电路时，需要根据不同的需求和要求来选择合适的保护装置，并进行正确的安装和调试。

6. 电缆和线路：电缆和线路用于传输电力和信号，包括电源线、控制线、通信线、数据线等多种类型。

在进行电路布线时，需要选择合适的电缆和线路，并进行正确的敷设和保护，以确保电路的正常运行和安全性能。

三、家庭电路的连接方式1. 并联连接：并联连接是指多个电器或灯具同时连接在一个电源线路上，各个电器之间并没有直接的串联关系。

并联连接可以实现不同电器之间的独立控制和独立供电，同时也可以有效地平衡电路负载和节约用电成本。

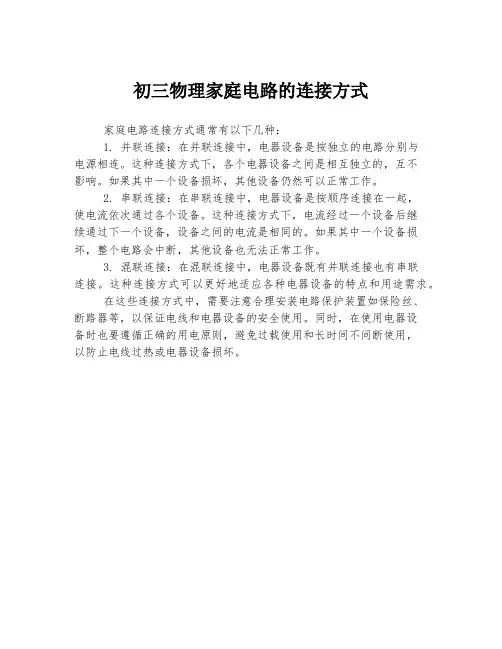

初三物理家庭电路的连接方式
家庭电路连接方式通常有以下几种：
1. 并联连接：在并联连接中，电器设备是按独立的电路分别与
电源相连。

这种连接方式下，各个电器设备之间是相互独立的，互不
影响。

如果其中一个设备损坏，其他设备仍然可以正常工作。

2. 串联连接：在串联连接中，电器设备是按顺序连接在一起，
使电流依次通过各个设备。

这种连接方式下，电流经过一个设备后继
续通过下一个设备，设备之间的电流是相同的。

如果其中一个设备损坏，整个电路会中断，其他设备也无法正常工作。

3. 混联连接：在混联连接中，电器设备既有并联连接也有串联
连接。

这种连接方式可以更好地适应各种电器设备的特点和用途需求。

在这些连接方式中，需要注意合理安装电路保护装置如保险丝、
断路器等，以保证电线和电器设备的安全使用。

同时，在使用电器设
备时也要遵循正确的用电原则，避免过载使用和长时间不间断使用，
以防止电线过热或电器设备损坏。

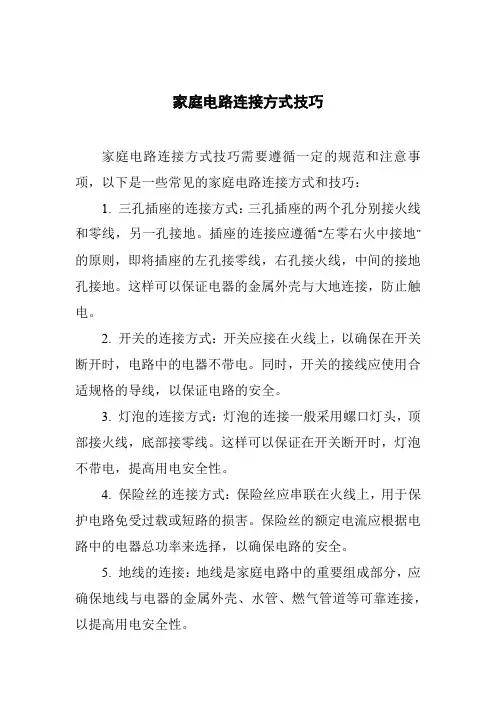

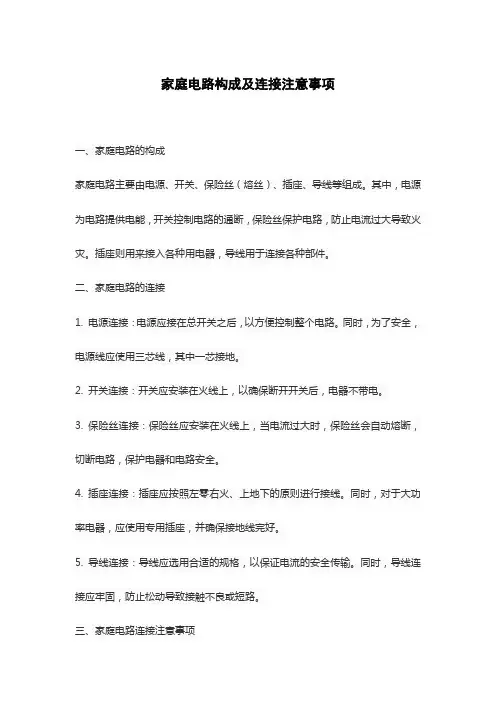

家庭电路构成及连接注意事项
一、家庭电路的构成
家庭电路主要由电源、开关、保险丝（熔丝）、插座、导线等组成。

其中，电源为电路提供电能，开关控制电路的通断，保险丝保护电路，防止电流过大导致火灾。

插座则用来接入各种用电器，导线用于连接各种部件。

二、家庭电路的连接
1. 电源连接：电源应接在总开关之后，以方便控制整个电路。

同时，为了安全，电源线应使用三芯线，其中一芯接地。

2. 开关连接：开关应安装在火线上，以确保断开开关后，电器不带电。

3. 保险丝连接：保险丝应安装在火线上，当电流过大时，保险丝会自动熔断，切断电路，保护电器和电路安全。

4. 插座连接：插座应按照左零右火、上地下的原则进行接线。

同时，对于大功率电器，应使用专用插座，并确保接地线完好。

5. 导线连接：导线应选用合适的规格，以保证电流的安全传输。

同时，导线连接应牢固，防止松动导致接触不良或短路。

三、家庭电路连接注意事项
1. 安全第一：家庭电路的安装和连接应在断电的情况下进行，以防止触电事故。

同时，操作时应使用绝缘工具，防止短路和电击。

2. 遵循标准：遵循国家和地方的相关电气安全标准和规范，如使用合格的电器和导线，不私拉乱接电线等。

3. 定期检查：定期检查家庭电路，确保开关、保险丝、导线等部件完好无损。

如发现异常，应及时处理或请专业人员维修。

4. 避免超载：避免同时使用过多的大功率电器，以防止电路过载。

如有可能，应安装过载保护装置。

作图题7 家庭简单电路安装图作图一．真题精练1.（2020年西藏中考真题）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：【分析】家庭电路连接时，开关接在火线上，灯泡连接时火线接在灯泡顶端；三孔插座要左零右火上接地。

2.（2020年陕西中考真题）如图，将灯泡及开关正确连入家庭电路。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线，图形连接如下【分析】灯泡连接在家庭电路中，开关接在火线上。

3.（2020年广元中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

4.（2020年苏州中考真题）如图，请把节能灯正确接人到家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：。

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

5.（2020年甘肃中考真题）一间教室要安装2盏“220 V60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【答案】解:如图所示 :【考点】家庭电路的连接【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

2021中考物理二轮考点过关：家庭电路作图考点梳理1．家庭电路的连接（1）进户线：一根叫火线，另一根叫零线，火线与零线之间有220V电压，它们构成家庭电路的电源．火线与大地之间也有220V电压，零线与大地之间没有电压．（2）电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要进入电能表．（3）总开关：控制整个家庭电路的通断，要安装在保险丝前．（4）保险丝：由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的．（6）开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间．强化练习1．请在图中用笔画线代替导线将控制灯泡的开关、灯泡以及三孔插座接入家庭电路中。

2．如图所示家庭电路，两只“220V 40W”的吊灯由开关S控制，它们都能够正常发光，墙上有一个固定插座。

请把电路图连接完整。

3．请在图中用笔画线代替导线，将电灯、开关接入家庭电路中。

4．家庭电路中有一带开关的电灯，请在如图所示的虚线框内，填上正确的电路元件符号，使其符合安全用电原则。

5．请用笔画线代替导线，将如图所示的家庭电路连接完整。

6．如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。

7．把图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求开关控制白炽灯泡）。

8．请将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

9．请在图中用笔画线代替导线，将电灯、开关连入照明电路中。

10．如图所示部分家庭电路，要求开关只控制灯泡发光，请用笔画线代替导线将家庭电路连接完整。

九年级物理家庭电路连接方法在我们日常生活中，家庭电路是不可或缺的一部分。

了解家庭电路的连接方法可以帮助我们更好地使用电器，同时还可以保证安全。

下面我们将介绍几种常见的家庭电路连接方法。

1. 并联电路并联电路是指电路中有多个支路，支路之间是并联的。

在并联电路中，每个电器都连接到电源上，并且每个电器之间是独立的，互不影响。

这种连接方式可以保证每个电器都能正常工作，当其中一个电器发生故障时，其他电器也能正常工作。

2. 串联电路串联电路是指电路中只有一个支路，电器一个接一个地连接在一起，形成一个回路。

在串联电路中，电流必须依次通过每个电器，当其中一个电器发生故障时，整个回路就会中断，导致其他电器无法正常工作。

3. 混合电路混合电路是指电路中既有并联支路，又有串联支路。

这种连接方式常用于家庭电路中，例如电视机、音响等设备的连接。

在混合电路中，每个电器之间的连接方式需要根据具体情况进行调整，以保证整个电路能正常工作。

4. 三相电路三相电路是指电路中有三根相位不同的电线。

在三相电路中，每根电线承载的电流大小相等，相互之间的相位差为120度。

这种连接方式常用于大型电器，如电动机、空调等的供电。

三相电路不仅能提供更大的功率，而且还能降低线路损耗，提高电路效率。

以上是几种常见的家庭电路连接方法，每种方法都有其特点和适用范围。

在连接家庭电路时，需要根据具体情况选择合适的连接方式，并注意安全问题。

同时，还需要注意电路中的电器功率、电压、电流等参数，以保证电路的正常运行。

了解家庭电路连接方法是我们日常生活中必不可少的一部分。

希望以上内容能够对大家有所帮助，让我们一起关注家庭电路安全，享受便捷的生活。

（一）、家庭电路：1、家庭电路的组成部分：低压供电线（火线零线）、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220L的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为L0L②测电笔：：用途：用来辨别火线和零线［种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

举例：☆测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因是：（至少填两种可能原因）测电笔氖管已坏；手没有接触笔尾金属体；火线断路。

☆某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，被测段零线通过用电器和火线构成通路。

⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。

②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断,以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：■&④连接：与所保护的电路串联，且一般只接在火线上⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

1.家庭电路的组成以及各部分的作用和接法家庭电路的组成按由前到后的顺序主要有：进户线、电能表、总开关、保险装置、插座、用电器、导线等。

(1)电能表：①接法：装在干路上。

②作用：测量用户在一段时间内消耗的电能。

③铭牌：10(20) A 表示这个电能表的标定电流为 10_A，额定最大电流为 20_A。

3 000 r/(kW ·h) 表示接在这个电能表上的用电器，每消耗 1_kW ·h 的电能，电能表上的转盘转过 3_000 转。

(2)保险丝①作用：当电路中的电流过大时，自动熔断，切断电路，起保护作用。

②保险丝熔断的两大原因：电路发生短路；用电器的总功率过大。

③材料的要求：电阻较大、熔点较低的铅锑合金。

④注意事项：不允许用铁丝或铜丝来替代保险丝；不能将保险丝与闸刀开关的位置接反；更换保险丝后，首先应查清导致保险丝熔断的原因，排除故障后才能闭合总开关，恢复供电。

(3)插座①接法：并联在电路中；②三孔插座的接法：左零右火中接地。

(4)开关接法：与所控制的用电器串联；一般接在用电器和火线之间。

(5)灯螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。

2.试电笔的构造及使用(1)组成：从头到尾：笔尖金属体、绝缘外壳、高值电阻、氖管、弹簧、笔尾金属体。

(2)用法：用手接触笔尾金属体，笔尖接触电线，氖管发光表示接触的是火线，氖管不发光表示接触的是零线。

3.防止触电 (1)分类：单线触电、双线触电、高压电弧触电、跨步电压触电。

(2)对人体安全的电压：不高于 36_V。

(3)安全用电原则：不接触低压带电体、不靠近高压带电体。

考点 1 家庭电路的组成及连接【例 1】 (2016·青岛 )如图 16-1 所示家庭电路，吊灯和由开关 S 控制，墙上有一个固定插座。

请把电路连接完整。

图 16-1【解析】 (1)由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏吊灯和并联，开关接在干路上同时控制两灯。
