九年级物理：生活用电模块--家庭电路的组成和连接训练题

第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。

2.家庭电路的连接：（1）各种用电器是并联接入电路的。

（2）插座与灯座是并联的。

（3）控制各用电器工作的开关与电器是串联的。

3.家庭电路的各部分的作用：（1）进户线：火线和零线。

火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。

（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。

B.安装：串联在干路上。

C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。

P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。

B.安装：家庭电路的干路上。

（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。

B.种类： 二孔插座、三孔插座。

2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。

D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。

（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。

B.灯泡的种类：螺丝口卡口。

螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。

灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。

C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。

开关不能控制，但不会烧干路上的保险丝。

二、测电笔：1.用途：用来辨别火线和零线。

2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。

3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。

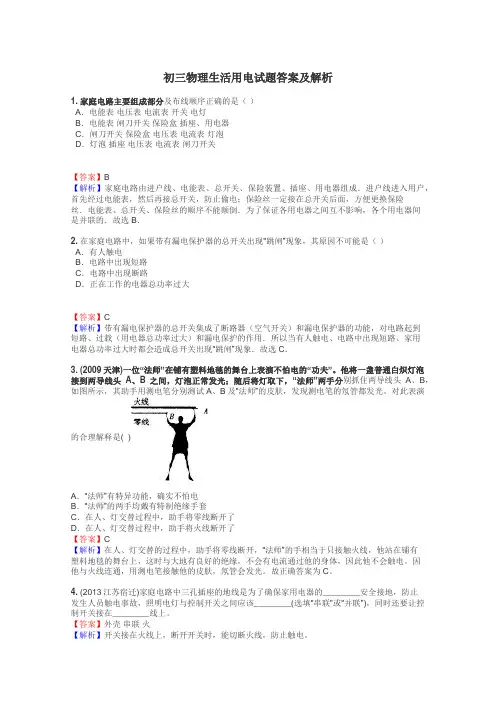

初三物理生活用电试题答案及解析1.家庭电路主要组成部分及布线顺序正确的是（）A．电能表电压表电流表开关电灯B．电能表闸刀开关保险盒插座、用电器C．闸刀开关保险盒电压表电流表灯泡D．灯泡插座电压表电流表闸刀开关【答案】B【解析】家庭电路由进户线、电能表、总开关、保险装置、插座、用电器组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间是并联的．故选B．2.在家庭电路中，如果带有漏电保护器的总开关出现“跳闸”现象，其原因不可能是（）A．有人触电B．电路中出现短路C．电路中出现断路D．正在工作的电器总功率过大【答案】C【解析】带有漏电保护器的总开关集成了断路器（空气开关）和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用．所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象．故选C．3.(2009天津)一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。

他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光。

对此表演的合理解释是( )A．“法师”有特异功能，确实不怕电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了【答案】C【解析】在人、灯交替的过程中，助手将零线断开，“法师”的手相当于只接触火线，他站在铺有塑料地毯的舞台上，这时与大地有良好的绝缘，不会有电流通过他的身体，因此他不会触电。

因他与火线连通，用测电笔接触他的皮肤，氖管会发光。

故正确答案为C。

4. (2013江苏宿迁)家庭电路中三孔插座的地线是为了确保家用电器的________安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该________(选填“串联”或“并联”)，同时还要让控制开关接在________线上。

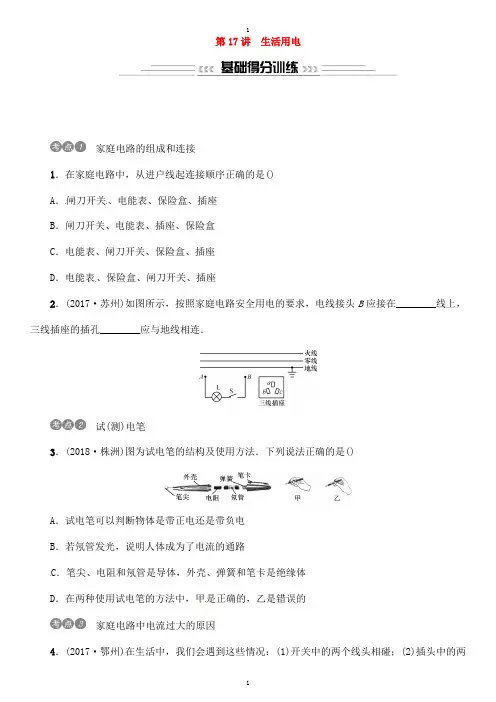

第17讲生活用电家庭电路的组成和连接1．在家庭电路中，从进户线起连接顺序正确的是()A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．(2017·苏州)如图所示，按照家庭电路安全用电的要求，电线接头B应接在________线上，三线插座的插孔________应与地线相连．试(测)电笔3．(2018·株洲)图为试电笔的结构及使用方法．下列说法正确的是()A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的家庭电路中电流过大的原因4．(2017·鄂州)在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是()A．(1)和(2) B．(2)和(3)C．(2)和(4) D．(1)和(4)安全用电5．(2017·枣庄)电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是()6．(2018·西宁)“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在________线上；当发现家用电器或电线失火时，必须先________电源，然后再救火．重难点1家庭电路的连接(2018·恩施)如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．重难点2安全用电原则(2018·烟台)图中描述的是生活中与“电”有关的现象，其中符合安全用电常识的是()A．用湿手按开关B．同时使用多个大功率用电器C．发现有人触电应先切断电源D．冰箱外壳没有接地重难点3家庭电路故障分析如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点，氖管不发光；接触d点，氖管发光．则该电路的两处故障分别是____________；____________．【变式训练】电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一，然后断开房间的所有开关，在ab间加220 V电压，发现个标有“220 V40 W”字样的白炽灯L1正常发光，说明家庭电路________(填“有”或“没有”)短路情况，若闭合开关S，灯泡L1L________(填“能”或“不能”)正常发光，若此时用试电笔接触A点，氖管________(填“会”或2“不会”)发光．1．(2018·自贡)家庭电路中，下列操作符合要求的是()A．家庭电路的开关，接在零线或火线上都可以B．空气开关跳闸后，应立即合上C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．输电线进户后，应先接电能表2．(2018·滨州)下列关于生活用电的说法错误的是()A．使用试电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B．控制用电器的开关要连在火线和用电器之间C．家庭电路中空气开关跳闸，一定是由于电路短路引起的D．安全用电要做到不接触低压带电体，不靠近高压带电体3．(2018·绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，则()A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电4．(2018·福建A卷)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是()A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路5．(2018·天津)在使用图甲所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压．图乙中插线板电路连接符合上述现象及安全用电要求的是()甲乙6．(2018·聊城)如图是常用的带有多个插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是()A．插排上的插孔与指示灯是串联关系B．“跳闸”的原因一定是电路发生了断路C．“跳闸”的原因一定是电路发生了短路D．“跳闸”的原因可能是电路总功率过大7．如图是一种试电笔的构造图，则下列说法中正确的是()A．使用试电笔时手应接触笔尖金属体B．使用试电笔时手不能接触笔尾金属笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体8．(2018·襄阳)家庭电路中电灯、电视、电风扇的连接方式是________(填“并联”或“串联”)；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与________相连．9．如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，则会使试电笔氖管发亮的点有________．10．如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．11．(2018·随州)如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，若电路中只有一处故障，则有关该电路及其故障的说法中错误的是()A．电能表的单位是千瓦时B．三孔插座是为了防止用电器外壳带电发生触电事故C．若在导线a和b之间接一个灯泡L1，则它和L是并联D．根据测试结果，应该是m与j之间断路12．(RJ教材9全P116T3变式)甲、乙两地相距20 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．若电压表的示数为2.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离()A．10 km B．13 km C．18 km D．20 km答案基础得分训练1．C 2.火a 3.B 4.B 5.B 6.火断开导学提分训练例1例2 C 例3ac间断路eb间断路【变式训练】有不能不会课后提分训练1．D 2.C 3.D 4.C 5.A 6.D 7.D 8.并联大地9.ABD10. 11．D教材变式题12．A。

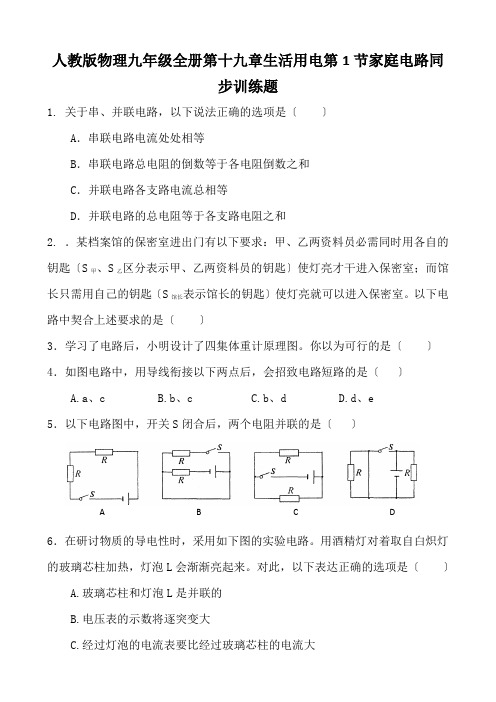

人教版物理九年级全册第十九章生活用电第1节家庭电路同步训练题1. 关于串、并联电路，以下说法正确的选项是〔〕A．串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和2. ．某档案馆的保密室进出门有以下要求：甲、乙两资料员必需同时用各自的钥匙〔S甲、S乙区分表示甲、乙两资料员的钥匙〕使灯亮才干进入保密室；而馆长只需用自己的钥匙〔S馆长表示馆长的钥匙〕使灯亮就可以进入保密室。

以下电路中契合上述要求的是〔〕3．学习了电路后，小明设计了四集体重计原理图。

你以为可行的是〔〕4．如图电路中，用导线衔接以下两点后，会招致电路短路的是〔〕A.a、cB.b、cC.b、dD.d、e5．以下电路图中，开关S闭合后，两个电阻并联的是〔〕A B C D6．在研讨物质的导电性时，采用如下图的实验电路。

用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会渐渐亮起来。

对此，以下表达正确的选项是〔〕A.玻璃芯柱和灯泡L是并联的B.电压表的示数将逐突变大C.经过灯泡的电流表要比经过玻璃芯柱的电流大D.加热进程中，玻璃芯柱的电阻随温度降低而增大7．以下仪器为电流表的是 ( )8. 在图示电路中，电源电压坚持不变。

闭合开关S 后，开关S 1由断开到闭合，以下说法正确的选项是( )A ．电流表A 1示数变大，电流表A 示数也变大B ．电流表A 1示数变小，电流表A 示数也变小C ．电流表A 1示数不变，电流表A 示数变大D ．电流表A 1示数不变，电流表A 示数变小9．关于以下现象说法正确的选项是( )A ．雪花漫天飞舞说明分子在做无规那么运动B ．丝绸摩擦过的玻璃棒接近带正电的物体时会相互排挤C ．在墨水滴入水中的分散实验中，我们看到了墨水的分子在运动D ．由于液体可以活动，而固体不能活动，所以固体分子是运动的10．如下图，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确衔接的是〔 〕11．以下罕见的物体通常状况下都属于绝缘体的一组是〔 〕Ａ．汽油和盐水 Ｂ．黄铜和石墨Ｃ．人体和大地 Ｄ．塑料和陶瓷12. 将与羊毛衫摩擦过的气球接近头发，会看到如图9所示的惊奇现象。

第2节电路的组成和连接方式精选练习一．夯实基础1．如图所示的四个电路中，属于并联电路的是（）【答案】C【解析】A．选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，故A不符合题意；B．选项图中三盏灯泡是串联的，故B不符合题意；C．选项三盏灯泡的两端分别连在一起，它们是并联在一起的，故C符合题意；D．选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，故D不符合题意。

故选C。

2．如图所示的四个电路图中，开关S闭合后，电源可能被损坏的电路是（）【答案】C【解析】C选项开关闭合后，导线将电源两极直接连在一起，即电源短路，故会损坏电源；D选项开关闭合后，L1被短路，电路为L2的基本电路。

故选C。

3．如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（）【答案】B【解析】A．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；B．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；D．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。

故选B。

4．由一个电源．两个小灯泡．一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（）A.如果两灯都不亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一盏灯亮，则两灯一定是串联D.如果只有一盏灯亮，则两灯一定是并联【答案】D【解析】ABC．由一个电源．两个小灯泡．一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开亮灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，故ABC错误；D．如果开关接在支路上，当开关断开时只有一盏灯灭，故D正确。

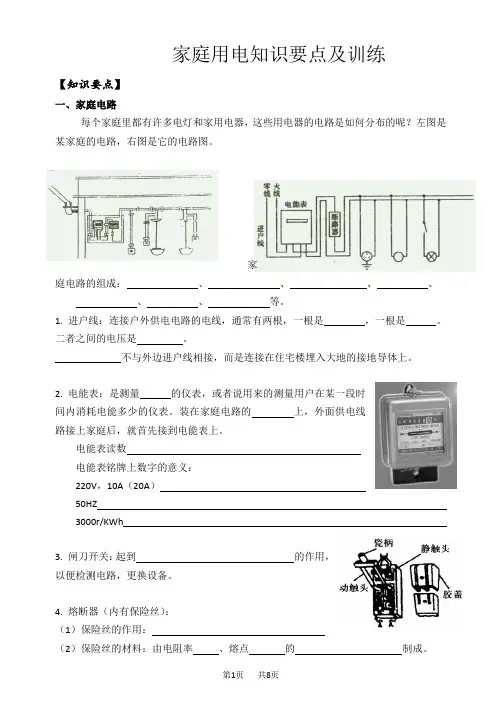

家庭用电知识要点及训练【知识要点】一、家庭电路每个家庭里都有许多电灯和家用电器，这些用电器的电路是如何分布的呢？左图是某家庭的电路，右图是它的电路图。

家庭电路的组成：、、、、、、等。

1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。

二者之间的电压是。

不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上。

2. 电能表：是测量的仪表，或者说用来的测量用户在某一段时间内消耗电能多少的仪表。

装在家庭电路的上，外面供电线路接上家庭后，就首先接到电能表上。

电能表读数电能表铭牌上数字的意义：220V，10A（20A）50HZ3000r/KWh3. 闸刀开关：起到的作用，以便检测电路，更换设备。

4. 熔断器（内有保险丝）：（1）保险丝的作用：（2）保险丝的材料：由电阻率、熔点的制成。

（3）保险丝的选择：应使保险丝的额定电流电路中最大正常工作电流。

（4）更换保险丝时，换成更粗的保险线。

铜丝、铁丝的熔点较高，所以用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路和作用。

（5）保险丝应与所保护的电路且接在用电器的端。

5. 断路器：（1）作用：当电流达到额定值的一定倍数（例如1.2-3.5倍）时可以在几分钟或几秒钟内，从而引起的防护作用．（2）连接：断路器一般联在线上（3）工作原理：如图所示6. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。

开关种类：、、7. 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。

在家庭电路中，用电器与用电器之间是联。

灯座：安装。

灯座有卡口和螺丝口两种。

螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。

白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔2000C左右。

点的制成的。

当电流通过它时，灯丝的温度可达到8. 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。

家庭电路连接及经典作图题训练九年级物理————————————————————————————————作者：————————————————————————————————日期：九年级物理家庭电路的连接与作图∙连接方法：所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

∙家用电路的作用及连接方式：1．供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。

2．电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上；作用：测量用户在一定时间内消耗的电能；铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kW·h是指每消耗1kW·h的电能，电能表的表盘转1500转；读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。

3．总开关位置：在电能表后，保险丝之前；连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。

4．保险丝：作用：在电路电流过大时，自动熔断，切断电路；材料：电阻率较大而熔点较低的铅锑合金制成；原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断；选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。

5．用电器作用：连接家用电器，给可移动家用电器供电；位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V；控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

6．插座作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。

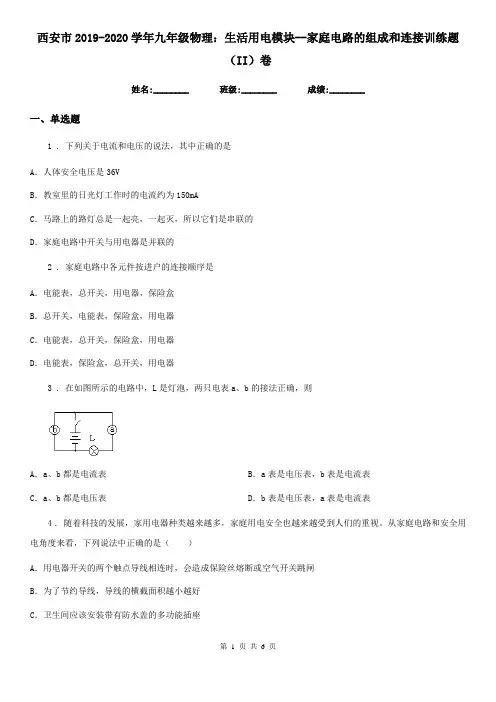

西安市2019-2020学年九年级物理：生活用电模块--家庭电路的组成和连接训练题（II）卷姓名:________ 班级:________ 成绩:________一、单选题1 . 下列关于电流和电压的说法，其中正确的是A．人体安全电压是36VB．教室里的日光灯工作时的电流约为150mAC．马路上的路灯总是一起亮，一起灭，所以它们是串联的D．家庭电路中开关与用电器是并联的2 . 家庭电路中各元件按进户的连接顺序是A．电能表，总开关，用电器，保险盒B．总开关，电能表，保险盒，用电器C．电能表，总开关，保险盒，用电器D．电能表，保险盒，总开关，用电器3 . 在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则A．a、b都是电流表B．a表是电压表，b表是电流表C．a、b都是电压表D．b表是电压表，a表是电流表4 . 随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视。

从家庭电路和安全用电角度来看，下列说法中正确的是（）A．用电器开关的两个触点导线相连时，会造成保险丝熔断或空气开关跳闸B．为了节约导线，导线的横截面积越小越好C．卫生间应该安装带有防水盖的多功能插座D．为了防止发生触电事故，使用试电笔时手不能接触任何金属部分5 . 教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是A．B．C．D．6 . 行驶的汽车准备拐弯时，司机会波动转向灯开关，同侧的前后两个转向灯同时闪亮、同时熄灭，如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作，根据上述现象可判断，下列说法中真确的是A．两灯两端的电压一定相等B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等7 . 下列说法不正确的是A．我国家庭电路的电压为220V B．一节干电池电压为1.5VC．学生实验用的小灯泡正常发光时的电流是1A D．人体安全电压不高于36V8 . 下列说法中符合物理事实的是A．铁比木头重B．使用测电笔时要用手接触笔尾金属体C．某同学用液化气正在烧菜的过程中，闻到液化气的气味，觉得液化气管道漏气D．热量总是从内能大的物体向内能小的物体传递9 . 小融在某酒店住宿时发现，酒店洗手间有一个镜前灯，一个吸顶灯和一个排气扇（电动机），洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，下列设计符合实际的是A．B．C．D．10 . 下列关于安全用电的说法正确的是（）A．开关与所控制的用电器是并联的B．长期使用大功率用电器时，若插座有严重起热现象，可不用理会C．空气开关跳闸可能是电路的总功率过大或者短路引起的D．使用试电笔时，手指不能碰到笔尾金属帽二、填空题11 . 汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，使位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为_____．这根杆的作用相当于电路中的_____．12 . 我国家庭照明电路的电压为________ V，家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_______ 联；开关和被控制的用电器是___________联；如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_____________（说出一种即可）．13 . 一节干电池的电压为______伏；丹麦物理学家奥斯特发现电流周围存在_____；一根条形磁铁的_______（填“两端”或“中间”）磁性最强。

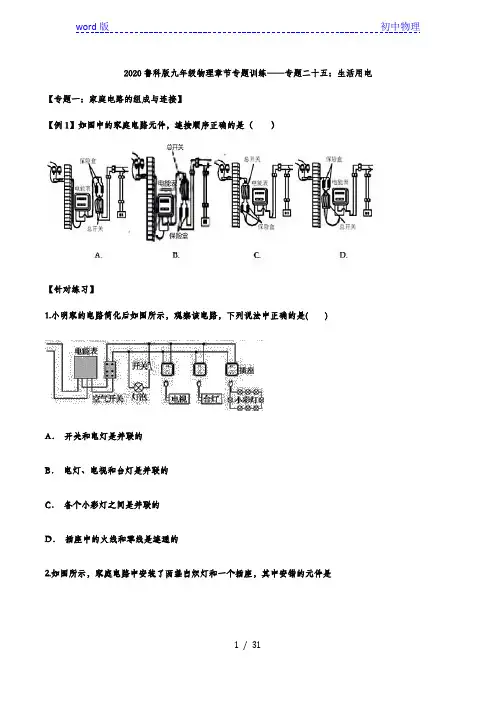

2020鲁科版九年级物理章节专题训练——专题二十五：生活用电【专题一：家庭电路的组成与连接】【例1】如图中的家庭电路元件，连接顺序正确的是（）【针对练习】1.小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的2.如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安错的元件是A. 插座B，保险丝A和开关S1B. 插座B，保险丝A和开关S2C. 插座B，灯泡L2和开关S2D. 保险丝A，灯泡L1和开关S1【专题二：家庭电路故障分析】【例2】如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【针对练习】1.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是( )A．进人插头的火线开路B．开关b、c间开路C．电灯c、d间开路D．导线d、e间开路2.为检测家庭电路的故障，王师傅先断开所有用电器的开关和进户线的总开关S，取下火线上的保险丝，在保险丝两端的接头接入一只“220 V 100 W”的普通白炽灯L0(检测灯)，如图所示．他先闭合总开关S，再进行如下操作：(1)当只闭合开关S1时，检测灯L0发光较暗，则该支路________ (有故障／无故障)．(2)当只闭合开关S2时，检测灯L0正常发光，则该支路发生________故障．(3)当只闭合开关S3时，检测灯L0不能发光，则该支路发生________故障．【专题三：家庭电路电流过大的原因】【例3】为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V，额定功率是15kW．连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示．从既安全又经济的方面考虑，选用导线的横截面积是A. 2.5mm2B. 4mm2C. 6mm2D. 10mm2【针对练习】1.（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在______ 两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，_______ 也会引起电路中的电流过大而将熔丝熔断；（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要__________ （选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的______液体，两个烧瓶内的电阻丝的阻值应该_________ （以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制_________相同．2.小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A.则:（1）现在，他家的这些用电器能不能同时使用？（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？【专题四：安全用电】【例4】下列家庭用电的做法正确的是【针对练习】1.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是( )A．此高压线是裸露导线(导线外没有绝缘皮)B．钓鱼杆接触到了火线C．钓鱼杆导电了D．小鸟只能落在零线上，落在火线上同样会触电身亡2.对于家庭用电常识,有下列陈述:①在三孔插座中,除了有两孔分别接火线和零线外,另一个孔接地;②在现有的照明电路中增加用电器时,只需要考虑更换额定电流更大的保险丝即可;③对于高压带电体,只要我们不去接触它,就可以避免触电事故;④我国家庭电路中的电压为36V.上述中全部错误的选项是A. ①③④B. ②③④C. ①②④D. ①②③【达标测练】1.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1B．甲C．S2D．乙2.家庭经常用到的三脚插头，如图所示．下面接法正确的是( )A． 1脚接地，2脚接零B． 2脚接零，3脚接火C． 2脚接火，3脚接零D．不论哪脚接地，零，火3.为避免雷击，以下做法可行的是( )A．站在大树下避雨B．冒雨在运动场上踢球C．撑着带金属杆的伞在雨中行走D．高压输电铁塔上架设防雷导线4.某家庭电路中，已有电饭煲、电风扇、电视机、电灯四个用电器在正常工作，如果用餐时，只关闭了电视机，断开了电饭煲，那么此时家庭电路中的( )A．总电压变小，总电阻变大B．总电压变大，总电阻变大C．总功率变大，总电流变小D．总功率变小，总电流变小5.某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理( )A． 16 AB． 20 AC． 32 AD． 40 A6.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是( )A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路7.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是( )A．漏电电流大于30 mA，保护器会在0.1秒之内切断电源B．漏电持续时间超过0.1秒时保护器才能动作C．当漏电电流达到15 mA时就能起到可靠的保护作用D．只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用8.下列生活用电的做法．正确的是( )A．用铜丝代替保险丝B．开关接在零线和用电器之间C．用电器的金属外壳与地线相连D．插座上同时接入多个大功率用电器9.下列关于生活用电常识的认识中，不正确的是( )A．发生触电事故时，人体一定直接或间接接触了火线B．在走廊和楼道使用声光控开关可以节约用电C．家中的空气开关跳闸一定是因为发生了短路D．少用家用电器的待机功能是一种良好的习惯10.从墙上电灯的拉线开关中引出两根电线来安装一个两孔插座，安装好后用测电笔测试：一孔氖管不亮，将一台灯的插头直接插入该两孔插座( )A．接通开关，台灯能正常发光；断开开关，台灯不能正常发光B．接通开关，台灯不能正常发光；断开开关，台灯能正常发光C．不论开关接通还是断开，台灯都能正常发光D．不论开关接通还是断开，台灯都不能正常发光11.我国家庭电路的电压为________V；控制照明灯的开关应该接在________(选填“火线”或“零线”)和照明灯之间．12.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？13.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)2020鲁科版九年级物理章节专题训练——专题二十五：生活用电参考答案【专题一：家庭电路的组成与连接】【例1】如图中的家庭电路元件，连接顺序正确的是（）【答案】B【针对练习】1.小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的【答案】B【解析】A、开关控制灯泡时，开关与灯泡串联连接，故A错误；B、家庭电路中各用电器并联连接，因此灯、电视和台灯是并联的，故B正确；C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误．2.如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安错的元件是A. 插座B，保险丝A和开关S1B. 插座B，保险丝A和开关S2C. 插座B，灯泡L2和开关S2D. 保险丝A，灯泡L1和开关S1【答案】B【解析】(1)由图可知保险丝接在零线上，如果保险丝熔断，家庭电路还和火线相连，接触电路会发生触电事故．保险丝A的连接错误．(2)开关S1控制灯泡L1,火线首先进入开关S1,然后进入灯泡L1,零线直接进入灯泡,这样开关能控制灯泡的工作,并且灯泡烧坏,更换灯泡时,断开开关,切断了火线,操作更安全．所以开关S1和灯泡L1的接法都正确．(3)开关S2控制灯泡L2,火线首先进入灯泡L2,然后进入开关S2,这样开关虽然能控制灯泡工作,但是灯泡烧坏,更换灯泡时,断开开关,切断了零线,电路还和火线相连,更换灯泡时会发生触电事故．所以开关S2的接法都错误．(4)插座B串联在火线上,影响了灯泡L2的工作,并且灯泡L2不工作时,插座上插上用电器,电路处于断路状态,如果灯泡L2工作时，插座上插上用电器，电路处于通路状态，但是此时两个用电器都不能在额定电压下工作，所以插座B接法错误．【专题二：家庭电路故障分析】【例2】如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【答案】A【解析】将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．解：A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C、当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；D、据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误；故选A．【针对练习】1.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是( )A．进人插头的火线开路B．开关b、c间开路C．电灯c、d间开路D．导线d、e间开路【答案】D【解析】由题意可知，测电笔测a、b、c、d四处，氖管都发光，测试e处，氖管不亮，这说明a、b、c、d 四处与火线是连通的是，而e处与火线没有连通，所以在d、e之间有断的地方．2.为检测家庭电路的故障，王师傅先断开所有用电器的开关和进户线的总开关S，取下火线上的保险丝，在保险丝两端的接头接入一只“220 V 100 W”的普通白炽灯L0(检测灯)，如图所示．他先闭合总开关S，再进行如下操作：(1)当只闭合开关S1时，检测灯L0发光较暗，则该支路________ (有故障／无故障)．(2)当只闭合开关S2时，检测灯L0正常发光，则该支路发生________故障．(3)当只闭合开关S3时，检测灯L0不能发光，则该支路发生________故障．【答案】(1). 无故障(2). 短路(3). 断路【解析】当只闭合开关S1时，灯泡L1与检测灯L0串联，此时检测灯泡L0发光较暗，说明该电路通路，因串联分压导致灯泡两端电压小于额定电压，可得结论该支路无故障．当只闭合开关S2时，灯泡L2与检测灯L0串联，此时检测灯L0正常发光，说明检测灯泡两端电压额定电压，即灯泡L2两端电压为0V，可得结论该支路发生短路故障．当只闭合开关S3时，灯泡L3与检测灯L0串联，检测灯L0不能发光，说明电路不通，可得结论该支路发生断路故障．【专题三：家庭电路电流过大的原因】【例3】为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V，额定功率是15kW．连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示．从既安全又经济的方面考虑，选用导线的横截面积是A. 2.5mm2B. 4mm2C. 6mm2D. 10mm2【答案】C【解析】根据公式P=UI可得，热水器正常工作时，导线中的电流为I=P/U=15kW/380V≈40A，从既安全又经济的方面考虑，应选安本载流量为47A的导线，故应选C．【针对练习】1.（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在______ 两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，_______ 也会引起电路中的电流过大而将熔丝熔断；（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要__________ （选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的______液体，两个烧瓶内的电阻丝的阻值应该_________ （以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制_________相同．【答案】(1). BD (2). 总功率过大（超负荷运行）(3). 不同(4). 电流表示数较大的支路灯泡亮(5). 相同(6). 不同(7). 电流和通电时间【解析】(1)要造成短路，引起熔丝熔断；则只有熔丝接入电路，故BD两个接线柱之间接入一根导线后，会发生电源短路，C. D间的熔丝将会熔断；家庭电路的总功率过大也是造成电流过大的原因；(2) 图中两灯泡并联，为验证“电功与电流的关系“，应使通过两灯泡的电流不同，根据RUI=可知，两只灯泡工作时的电阻要不同；根据P2UR=可得，电阻较小的灯泡较亮，和他串联的电流表示数较大，故支持该结论的实验现象是电流表示数较大的支路灯泡亮；(3)实验时,为了比较产生的热量的多少,在两个相同的烧瓶中装有质量相等的同种液体;探究“电流产生热量的多少与电阻大小的关系”时,由公式Q＝I2Rt可知，应控制两电阻丝的电流和通电时间相等，而电阻不相等．2.小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A.则:（1）现在，他家的这些用电器能不能同时使用？（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？【答案】（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流【解析】（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为100 W +150 W+1000W+180W+330W=1760W ＜2200W，因此他家的所有用电器可以同时使用；（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：3301.5220P WI AU V===''；（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流．【专题四：安全用电】【例4】下列家庭用电的做法正确的是【答案】D【针对练习】1.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是( )A．此高压线是裸露导线(导线外没有绝缘皮)B．钓鱼杆接触到了火线C．钓鱼杆导电了D．小鸟只能落在零线上，落在火线上同样会触电身亡【答案】D【解析】钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；A、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故A正确；B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B正确；C、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故C正确；D、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故D错误．2.对于家庭用电常识,有下列陈述:①在三孔插座中,除了有两孔分别接火线和零线外,另一个孔接地;②在现有的照明电路中增加用电器时,只需要考虑更换额定电流更大的保险丝即可;③对于高压带电体,只要我们不去接触它,就可以避免触电事故;④我国家庭电路中的电压为36V.上述中全部错误的选项是A. ①③④B. ②③④C. ①②④D. ①②③【答案】B【解析】①三孔插座下面两个孔，左边的一个孔接零线，右边的一个孔接火线，中间上边的那个孔接地，有金属外壳的用电器一定使用三孔插座，将外壳通过地线与大地相连，防止触电事故的发生，故①是正确的．②增加了新的用电器，电路中的电流增大，所以保险丝要更换额定电流更大的，此外还要考虑导线的承受能力等因素，故②是错误的；③高压带电体不仅是不接触，还要远离，故③是错误的；④我国家庭电路的电压是220V，故④是错误的；故选B．思路分析:①三孔插座的接法是左零右火上接地，接地线的一个孔是与有金属外壳的用电器的外壳相接的；②保险丝在选择时要根据家庭电路中用电器的多少，选择合适的保险丝；③安全用电的原则是：不接触低压带电体，远离高压带电体；④我国家庭电路的电压是220V，对人体的安全电压是不高于36V．【达标测练】1.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1B．甲C．S2D．乙【答案】A【解析】根据上面的分析对照，可以判断S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故．2.家庭经常用到的三脚插头，如图所示．下面接法正确的是( )A． 1脚接地，2脚接零B． 2脚接零，3脚接火C． 2脚接火，3脚接零D．不论哪脚接地，零，火【答案】C【解析】因三孔插座的最上面的孔接地线．为了防止金属外壳的用电器的外壳带电，外壳要接地线；三孔插座的接法是左零右火上接地；所以对应左孔的应该是3脚；对应右孔的应该是2脚，所以3脚接零，2脚接火；3.为避免雷击，以下做法可行的是( )A．站在大树下避雨B．冒雨在运动场上踢球C．撑着带金属杆的伞在雨中行走D．高压输电铁塔上架设防雷导线【答案】D【解析】A、雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨很危险，故A不可行；B、冒雨在运动场上踢球，由于运动场较空旷，此时人容易成为被雷击的目标，故B不可行；C、撑着带金属杆的伞在雨中行走，金属杆是导体，雷电会通过金属杆导入人体，造成触电，故C不可行；D、高压输电铁塔上架设防雷导线，可在发生雷电时，将电及时导向大地，防止发生危险，故D可行．4.某家庭电路中，已有电饭煲、电风扇、电视机、电灯四个用电器在正常工作，如果用餐时，只关闭了电视机，断开了电饭煲，那么此时家庭电路中的( )A．总电压变小，总电阻变大B．总电压变大，总电阻变大C．总功率变大，总电流变小D．总功率变小，总电流变小【答案】D【解析】家庭电路中各用电器是并联，则U＝U1＝U2，电源电压U不变，用餐时，关闭了电视机，断开了电饭锅，由公式P＝P1＋P2可知，总功率P变小，又因为电源电压U不变，总功率P变小，由公式I＝可知，总电流I变小，由公式R＝可知，总电阻R变大．综上分析，ABC错误，D正确．5.某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理( )A． 16 AB． 20 AC． 32 AD． 40 A【答案】B【解析】家庭所有用电器的总功率P总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式P＝UI得，这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20 A最合适．6.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是( )A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能灯丝断了．7.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是( )A．漏电电流大于30 mA，保护器会在0.1秒之内切断电源B．漏电持续时间超过0.1秒时保护器才能动作C．当漏电电流达到15 mA时就能起到可靠的保护作用D．只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用【答案】A【解析】A、漏电电流大于30 mA，保护器会在0.1 s之内切断电源，故该选项正确；B、据上面的数据可知，只要在漏电电流大于30 mA，保护器会在0.1 s之内切断电源，故该选项错误；C、题目中的额定不动作电流为15 mA，其表示：电路中漏电电流小于15毫安时，保护器不会自动切断电源起保护作用．故该选项错误；D、题目中的220 V 20 A表示：20 A、220 V是说漏电保护器的额定电流是20安，额定电压是220伏，当与它控制的电路中的电流和电压超过其额定值时，漏电保护器会自动切断电源起保护作用，但在进户电压和电流小于它的额定值时，如果漏电流大于其额定值，也会自动切断电源起保护作用．故该选项错误．8.下列生活用电的做法．正确的是( )A．用铜丝代替保险丝B．开关接在零线和用电器之间C．用电器的金属外壳与地线相连D．插座上同时接入多个大功率用电器【答案】C【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；D、插座上同时接入多个大功率用电器，使用电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．9.下列关于生活用电常识的认识中，不正确的是( )A．发生触电事故时，人体一定直接或间接接触了火线B．在走廊和楼道使用声光控开关可以节约用电C．家中的空气开关跳闸一定是因为发生了短路D．少用家用电器的待机功能是一种良好的习惯【答案】C【解析】A、发生触电事故时，人体一定直接或间接接触了火线．A正确．B、在走廊和楼道使用声光控开关可以节约用电．B正确．。
