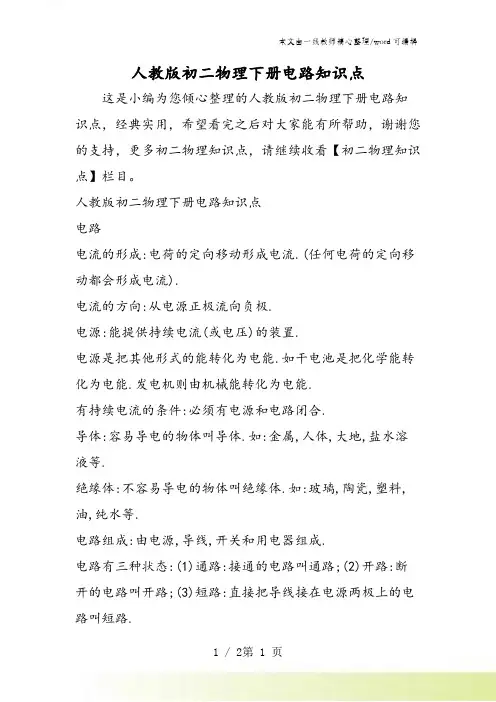

电流和电路易错、易混知识点：三种状态、短路与局部短路“通路”就是在一个完整的电路中（必须包括电源、用电器、开关及导线组成），有电流通过。
“断路”（也叫开路）就是电路中没有电流通过，造成断路的原因，可能是开关没有闭合、接线处松动、导线断了，也可能是用电器损坏。
“短路”就是电源的正负两极间没有用电器，而用导线直接相连。
短路时电流会很大，电源和导线会因发热过多而烧坏，甚至会引起火灾，烧毁电器设备，这是绝对避免的。
但是，部分电路的短路则可以用来控制某一段电路中电流的有无。
例题1：如图所示，开关s闭合时，电路可能发生的情况是（）A．灯L1发光灯L2不发光B．电池被烧坏C. L1灯丝被烧坏D．L2灯丝被烧坏解析：两灯是并联的，S闭合后L2被局部短路的同时，灯L1和电源也被短路，所以，整个电路会短路，电流会直接从电源的正极流向负极，中间没有经过用电器，电源和导线会因发热过多而烧坏。
而两灯没有电流通过，不会发光也不会被烧坏。
答案：B点评：电路的故障一般包括短路与局部短路，我们在分析电路时，一定要要注意在局部短路的时候是否会造成整个电路短路（电流不经过用电器直接电源的正极流向负极）。
如果两用电器并联更应该注意。
2、怎样识别串、并联电路和电路连接常用的方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。
电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。
开关作用控制整个电路干路中的开关控制整个电路。
支路中的开关控制该支路。
电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯例题2：如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。
当S1，S2闭合时，能亮的灯是______，它们是______联的。
当S1闭合、S2断开时，能亮的灯是______。
解析：当S1、S2断开时，电流从正极流出经过L1再经过L3流回负极，因此L1、L3亮，是串联的；当S1、S2闭合时，L1被短路，电流从正极流出经过S1后分为两路，分别经过L2和L3，再合为一路流回负极，因此L2、L3亮，是并联的；当S1闭合、S2断开时，L1被短路，L2是开路，因此只有L3亮。

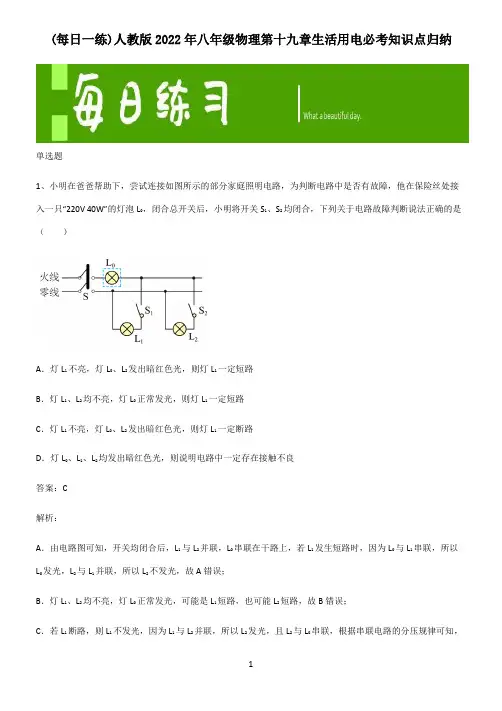

(每日一练)人教版2022年八年级物理第十九章生活用电必考知识点归纳单选题1、小明在爸爸帮助下，尝试连接如图所示的部分家庭照明电路，为判断电路中是否有故障，他在保险丝处接入一只“220V 40W”的灯泡L0，闭合总开关后，小明将开关S1、S2均闭合，下列关于电路故障判断说法正确的是（）A．灯L1不亮，灯L0、L2发出暗红色光，则灯L1一定短路B．灯L1、L2均不亮，灯L0正常发光，则灯L1一定短路C．灯L1不亮，灯L0、L2发出暗红色光，则灯L1一定断路D．灯L0、L1、L2均发出暗红色光，则说明电路中一定存在接触不良答案：C解析：A．由电路图可知，开关均闭合后，L1与L2并联，L0串联在干路上，若L1发生短路时，因为L0与L1串联，所以L0发光，L2与L1并联，所以L2不发光，故A错误；B．灯L1、L2均不亮，灯L0正常发光，可能是L1短路，也可能L2短路，故B错误；C．若L1断路，则L1不发光，因为L1与L2并联，所以L2发光，且L2与L0串联，根据串联电路的分压规律可知，此时两电阻分电源电压，所以两灯发出暗红色的光，故C正确；D．若电路中存在接触不良，则至少会有一个灯泡不发光，故D错误。
故选C。
2、如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（）A．使用测电笔时，要用指尖抵住上端的金属帽B．不靠近高压带电体C．绝缘皮破损的插头也可以使用D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的答案：C解析：A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意；D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。
故选C。
八年级物理家庭用电知识点家庭用电是我们日常生活中必不可少的一部分，然而，在家庭用电的过程中，我们也需要了解一些基础的物理知识，以免造成人身和财产损失。
本文将介绍一些八年级物理家庭用电知识点。
一、电路基础知识电路是电流在导体中的传输路径，而电路的基本组成部分是电源、导线和负载。
电源是电流的来源，导线是电路中电流传输的通道，而负载则是电流传输通道中使用电能的部分。
电路中，电源和负载之间通过电导体连接起来，形成了一个闭合的回路，电流可以在导体中无限地流动下去。
二、电压和电流电路中一定存在一定大小的电压差，电压差是电路中两点之间电势能差的大小。
电势能差越大，电荷流动的势能也就越高，这样电流也就越大。
电流的大小则是在电路中导体中电荷的流动情况下的电量与时间之比，单位为安培（A）。
电流大小与电压和负载电阻相关。
三、电阻和功率电阻是指导体中电荷流动的电阻力，电阻的大小受到两个因素的影响：电阻材料的导电性质和电阻细节的长度和横截面积。
在电路中，电阻可以输出电功率，电功率是指负载在单位时间内所消耗的电能，可以用来描述电器的耗电量。
四、安全用电在使用电器和电路时，需要注意安全问题，以下是一些使用电器时应该注意的安全事项：1.严禁在带湿手使用电器或在水中使用电器。
2.在使用高电压电器时，务必按照使用说明进行操作。
3.在电器发生故障时，立即切断电源并寻求专业维修。
4.使用具有过载保护的插座，避免电路过载。
5.在买电器时，应选择认可的品牌和质量，预防电器故障。
结语家庭用电的安全问题必须引起我们的重视，通过了解电路的基础知识和细节问题，我们能够更好地使用和维护电器，减少人身和财产损失的风险。
家庭电路知识点的例题及其解析【例1】小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
(1)如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10 A 250 V”字样，其中的“10 A”表示什么意思？(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他两脚稍长一些。
他又查看了其他家用电器的三脚插头，也是这种情况。
他比其他两脚稍长一些有什么好处？答案：(1)“10A”表示允许通过的最大电流。
(2)它比其他两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
【例题2】关于家庭用电及安全常识。
下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施答案：D解析：（1）不高于36V的电压对人体才是安全的；（2）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；（3）开关应接在用电器和火线之间；（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳。
A.经验证明，只有不高于36V的电压对人体才是安全的，故A错误；B.在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故B错误；C.开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；D.外壳为金属的用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
【例题3】如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
答案如图所示：解析：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座：上孔接地线；左孔接零线；右孔接火线。
如图所示。
【例题4】当代家庭的生活离不开电，但也时常因为用电不规范造成火灾，以下用电措施不可能造成火灾的是（）A．同时使用许多大功率用电器B．电线绝缘皮破损后用普通胶带包裹C．电冰箱的金属外壳接地D．保险丝熔断后，用铜丝来代替保险丝答案:C解析:大功率电器电流较大，若多个电器同时使用，会使导线上电流过大，而发生事故，A 错误；电线绝缘皮破损后用专用胶带包裹，不可用普通胶带包裹,B错误；带金属外壳的用电器应接地，故应使用三孔插座，C正确；铜丝的熔点高，用铜丝代替保险丝，当电路中电流过大时，铜丝不能及时熔断,D错误。
《家庭电路》专题练习【练习1】如下是教室一个开关控制两个灯泡的简化图，将图连接完整。
【练习2】途途家的电路简化后如图所示，由该电路可知 ( )A. a线是零线，b线是火线B. 电能表是用来测量用电器总功率的C， 电路中的用电器都是并联在电路中的D、 三孔插座中上边的那个孔可以不接地【练习3】如图所示的甲、乙两个电路中，开关闭合后， 电线燃烧起来， 甲发生的原因是用电器的 过大，乙发生的原因是 。
【练习4】下列现象中，可能．引起家中的空气开关自动切断电路的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰一③电路中增加了大功率的用电器④灯丝烧断A. ①②B.②③C. ②④D.①③【练习5】如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试a、b、c、d 各点，若出现下列情况时，判断电路的可能故障：(1) 试电笔只在a、d点发光: ;(2) 试电笔只在b点不发光： ；(3) 试电笔在a、b、c、d各点都发光:。
【练习6】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是( )A . 熔丝处B . P、 M 间某处C . M、 N 间某处D . N、Q 间某处【练习7】在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
若电路中只有一处故障，则故障可 能是 ( )A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D . 插座短路、【练习8】如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀正常发光；当只闭合S₁时，L₀不发光；当只闭合S₁时，L₀和L₁发光都偏暗。
则下列判断正确的是(四只灯泡的额定电压均为 220V) ( )A.灯泡 L₁所在支路正常B.灯泡L₁所在支路断路C.灯泡L₁所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正 常发光【练习9】下列图示情况可能会发生触电事故的是 ( )A .甲、 乙B . 甲、 丙C.乙、 丙 D . 甲、 丁【练习10】如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A. 甲B. 乙、 丙C.甲、 丙 D . 甲、 乙、 丙。
家庭电路知识点及习题练习This model paper was revised by the Standardization Office on December 10, 202019.家庭用电知识要点及训练【知识要点】一、家庭电路组成1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。
二者之间的电压是。
2. 电能表：是测量的仪表。
装在家庭电路的上3. 闸刀开关：起到的作用，以便检测电路，更换设备4. 熔断器（内有保险丝）：（1）保险丝的作用：当电路中电流过大时，保险丝熔断，从而引起的防护作用（2）保险丝的材料：由电阻率、熔点的制成。
（3）保险丝应与所保护的电路且接在用电器的端。
5. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。
6 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。
在家庭电路中，用电器与用电器之间是联。
灯座：安装。
灯座有卡口和螺丝口两种。
螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。
白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔点的制成的。
当电流通过它时，灯丝的温度可达到2000C左右。
7 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。
（1）两孔插座：一孔接线，一孔接线。
（2）三孔插座：一孔接线，一孔接线，还有一孔把与连接以防用电器的外壳带电，造成触电。
二、测电笔和校验灯1、测电笔（2）测电笔使用方法：用手接触，接触电线或电线相边通的导体时，如果氖管发光，表示接触的是，如果氖管不发光，则表示接触的是。
（3）测电笔作用：。
若测电笔在火线上不发光，说明若测电笔在零线上发光，说明三．家庭电路中电流过大的原因1. 发生2．同时接入电路的用电器的总功率【课堂练习】1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座2.下列哪个电路元件家庭电路中找不到（）A.电源B.导线C.开关D.插座3．家庭电路中，自动空气开关的主要作用是（）A．保证用电器的电压不变 B．保证电路的电流不变C．保证用电器的功率不变 D．在电路发生短路时自动切断电路4.保险丝在电路中所起的作用是：（）A、减小电路中的电流，避免产生危险B、能使电路中的电压降低，避免产生危险C、用电器消耗的电能过多时，自动切断电路D、在电流过大，超过规定值时能自动切断电源5．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①② B．②③ C．②④ D．①③6．关于照明电路的安装，下列说法正确的是（）A．控制灯的开关应与灯并联 B．插座应与灯串联C．控制灯的开关应与灯串联，且接在火线上 D．控制灯的开关应与灯串联，且接在零线上7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地，（）A．家用电器不能工作 B．家用电器的寿命会缩短C．人接触家用电器时可能发生触事故 D．家用电器消耗电能会增加8．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（）A．用一个开关控制的两盏灯之间是串联 B．被不同开关控制的各盏灯之间是串联C．开关与被控制的灯之间是并联 D．各盏灯与插座之间是并联9．如图所示，根据家庭电路的接线方法（规则）可以肯定ba,中（）A、a是火线B、b是火线C、a、b都是火线D、ba,都是零线10．在家庭电路中，下列安装方法正确的是（）A、三孔插座中，一孔接火线，一孔接零线，另一孔接地B、开关可以接在火线上，也可以接在零线上C、保险丝可以接在零线上D、保险丝用铜线代替会更保险11．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试dc,两点时，氖管都发光，测试ba,两点时，只有a点氖管发光，则故障可能是（）A、火线与零线短路B、ba,之间某处断路C、cb,之间某处断路D、电灯的灯丝断了12．家中保险丝熔断了，其原因不可能是（）A、灯座中的两个接头相碰B、开关中的两个接头相碰C、插座中的两个接头相碰D、电路中增加了功率较大的用电器13．李刚家的灯不亮了，他用测电笔检查时发现测电笔的氖管都能够发光，保险丝和灯泡都完好，分析发生此故障的原因是（）A．停电了 B．进户的火线断了 C．火线与零线相碰了 D．零线断了14、把螺口灯泡、开关和保险丝正确地接入家庭电路中去。

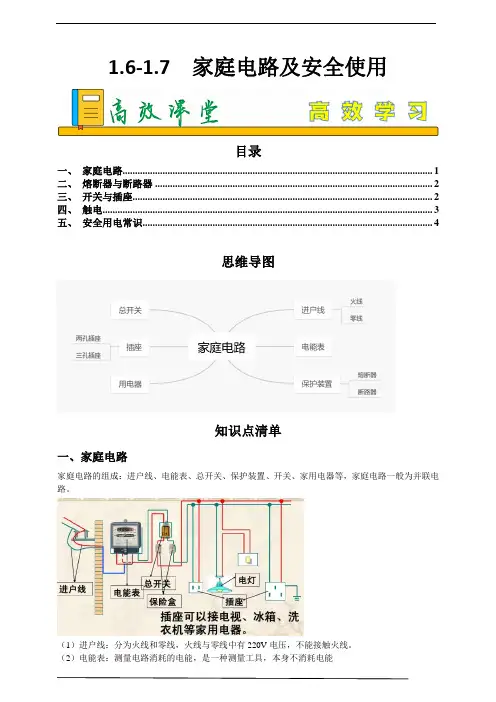

1.6-1.7 家庭电路及安全使用目录一、家庭电路 (1)二、熔断器与断路器 (2)三、开关与插座 (2)四、触电 (3)五、安全用电常识 (4)思维导图知识点清单一、家庭电路家庭电路的组成：进户线、电能表、总开关、保护装置、开关、家用电器等，家庭电路一般为并联电路。
（1）进户线：分为火线和零线，火线与零线中有220V电压，不能接触火线。
（2）电能表：测量电路消耗的电能，是一种测量工具，本身不消耗电能（3）总开关：家庭电路为并联电路，总开关处于干路中，总开关断，处处断（4）保护装置：常见的有熔断器与断路器两种，当电路短路电流过大或电路过载时，两种保护装置都可以自动断开，保护电路安全（5）插座：常用的为三孔与两孔（6）开关：接入电路，支路中的开关，可以控制该支路中用电器的通断，接在火线与用电器之间，起保护作用二、熔断器与断路器1.熔断器：一般有封闭管式熔断器（装在电器设备上）和敞开插入式熔断器两种，接在火线上。
（1）封闭管式熔断器：保险丝被封闭在玻璃管内，当电路电流过大时，保险丝烧断，总电路断开（2）敞开式熔断器：保险丝安装在盒盖上，当电路电流过大时，保险丝烧断，总电路断开（3）保险丝一般由熔点较低的金属合金制成，有各种不同的规格，通常标有额定电流（表示保险丝所能承受的最大电流）。
当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。
2.断路器：能手动切断电路，也能手动复位。
断路器因使用方便、安全而得到普及。
（1）原理：当电流过大时，双层金属片因热胀冷缩程度不同，导致双层金属片朝向膨胀程度低的一段，这时触点断开，整个电路没有电流通过（2）代替熔断器和闸刀开关，当电路中电流过大时，自动断开电路，保护整个电路安全三、开关与插座1.两孔插座：一孔为火线，另一孔为零线。
使用时只要把用电器的两脚插头插入插孔即可。
【安装要点】一般是左边接零线，右边接火线2.三孔插座：火线孔、零线孔、接地孔。
与接地孔相应的那个插脚接在用电器的金属外壳，与大地相连。
1.6家庭用电点击要点1.家庭电路的两根进户线，一根是线，另一根线，两线之间的电压是V。
判别两线用到的工具是。
2.测电笔正确的使用方法是，手触金属体，笔尖金属体触时窟管发光。
3.家庭电路的组成。
（1）组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。
（2）开关与电灯联。
（3）插座与电灯及各用电器之间是联。
（4）电能表串联在干路，保险丝也是串联的。
4.某出厂的电能表标有“ 220V 10 （20）A”字样，其中“ 220V”代表, “10A” 代表,“ 20A ”代表。
5. 一旦电路出现或现象，会使电路中大大增加，这样不仅损坏电器，严重时可以引起火灾，因此必须有保护装置。
常见的保护装置有和O6.保险丝一般用电阻率大且熔点（填“低”或“高”）的合金材料制成的。
当电路中电流过大时，保险丝会自动 ,从而起到保护电路的作用。
7.更换保险丝是件麻烦的事。
现在家庭中常用一种来代替闸刀开关和 ,当电流过大达到一定值时可以自动电路，从而起到保护电路的作用。
断路器应装在线上。
开关必须接在线上。
8.为了安全，功率较大的用电器的插头应用插头（填“两脚”或“三脚”）这样做的目的是一旦用电器的（填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入（填“大地”或“人体”）。
课堂讲练例1如图是家庭电路的一部分，则（）A.元件“1”是电能表，“2”是熔断器，“3”是闸刀开关B.元件“ 1”、“ 2”、“3”连接顺序错，应为“C.图中元件“ 5”接错D.图中电路元件连接完全正确巩固训练1在家庭电路中，下列安装方法正确的是（A.三孔插座中，一孔接火线，一孔接零线，一孔接地B.开关可以接在火线上，也可以接在零线上C.保险丝只可以接在零线上D.以上接法都不对例2在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝)D.巩固训练2如图, 亮。
初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。
（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。
（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
一根叫零线，一根叫_______，两根进户线之间有________V的电压。
一般情况下，对人体安全的电压不高于_______V。
【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。
火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。
（2）辨别工具：试电笔（测电笔、电笔）。
试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。
（2）种类：①钢笔式；②螺丝刀式。
（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。
②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。
如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。
【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。
家庭电路识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。
③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。
④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。
保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。
⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。
在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。
接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。
⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。
利用电能工作，将电能转化为其他形式能。
⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。
知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。
试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。
由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。
2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。
3．触电急救：切断电源，积极救护①发生触电事故，要立即切断电源或用干燥的木棍竹竿等绝缘体将电线挑开，迅速使触电的人脱离电源。
②发生电失火时，要先切断电源，绝对不要泼水救火。
③对触电者进行人工呼吸抢救或打120急救。
基础型典例例1．请用笔画线代替导线，将下图中的连有开关的电灯和三孔插座接入家庭电路中解析：在实际的家庭电路的连接中，应该注意：开关接在用电器与火线之间，三孔插座，应注意“左零右火上接地”。
升华：对螺丝口灯泡来说，正确接法应具备三条：①开关与灯泡串联②开关接在火线上③火线通过开关后应接在灯座顶部的金属片上，零线应接在灯座螺旋套上。
一、家庭电路的组成1．家庭电路主要组成部分有：进户线、、空气开关(断路器)、、开关、插座组成2．家庭电路中的进户线有两根，一根是线，一根是线。
两根线之间的电压(我国)是伏。
二、测电笔1．辨别线和线可用测电笔。
2．测电笔正确使用方法是：手接触金属体，金属体接触火线时氖管发光，接触零线时氖管不发光三、熔断器、保险丝1．熔断器有式熔断器和式熔断器两种2．当电路中电流过大时，保险丝会自动，对电路起保护作用3．保险丝一般由熔点较的金属合金制成。
4．选用保险丝应使保险丝的额定电流或电路中正常工作时的电流四、断路器1．现在，家庭中常用一种断路器来替代和．当电流过大时可以在短时间内自动切断电路，从而起到电路过载或短路的保护作用。
2．断路器一般连接在线上。
五、插座1．插座一般分为两孔式和三孔式两种j两孔式插座一孔是线孔，一孔是线孔；三孔插座除了线孔和线孔以外还有一个接孔，这个孔接到用电器的。
2．当线与用电器的金属壳接触，而外壳接地时，会直接经接地线进入大地，就不会发生触电事故。
一、家庭电路安装中注意的问题1．整个家庭电路的连接顺序：进户线、电能表、空气开关(断路器)、用电器、开关、插座等。
2．空气开关切勿装错。
正确的安装方法是将空气开关安装在火线上。
如果安装不正确，在需要切断电源的时候，没有切断火线，那么与火线相连的各部位依然带电，这样，人们不小心触摸到这些部位，容易触电。
3．控制电灯的开关要接在火线上，因为这样在开关断开的时候，电路各部分都脱离火线，人在触摸灯头等部位时，不会造成触电事故。
4．螺丝口灯座的螺旋套必须接在零线上，因为正常情况下，零线是接地的，对地没有电压。
所以，在装卸灯泡时，人们不慎触摸到灯泡的螺旋(与螺旋套相连)时也不会发生触电事故。
5．插座，特别是接大功率用电器的插座，一般在通插座的火线上接一根保险丝，而不是在通插座的火线和零线上各装一根保险线。
这是因为用电器工作时，火线和零线中的电流是相等的。
如果在通插座的火线和零线各装一根保险丝，当电流过大时，两根保险丝不一定都熔断，．若县有装在零线上的那一根断了，那么与火线相连的各部位依然带电，这祥，人们不小心触摸到这些部位，容易触电。
二、正确使用测电笔1．测电笔的作用：辨别火线与零线．2．测电笔的构造：笔尖金属体、电阻、氖管、弹簧和笔尾金属体。
如图所示。
3．测电笔的使用方法：用手接触笔尾金属体，笔尖接触导线或与导线相连的导体，如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线。
若于不接触笔尾金属体，则电路不能形成闭合电路，氖管中不会有电流通过，氖管不会发光；若笔尖接触的是零线，同样也不能形成闭合电路(零线和大地间没有电压)，此时氖管也不会发光：三、断路器的工作原理1．空气开关：利用电流的磁效应工作，当电流过大时，电磁铁磁性增强，吸引衔铁，使电路自行切断。
2．双金属片式：利用电流的热效应工作，当电路中电流过大时，双金属片受热膨胀程度不同，使电路断开【例】请将如图所示元件，连接成符合安全用电要求的家庭电路。
【例】如图所示，请你用笔画线代替导线将开关和螺口灯座连入电路中，使开关能控制灯泡的亮灭。
【例】如图所示，是用测电笔辨别零线与火线时的几种用法，其中正确的是( )。
【例】如图所示，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时氖管不发光，说明D、E间；若测电笔接触A至F各点氖管都发光，说明1．一盏电灯和一只插座安装在家庭电路中，在下面图所示的连接方式中，正确的连接是( )2．一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，评价图, 你认为符合上述要求的是( )3．如图所示为一台饮水机的使用警告标示，警告语中要求使用带有地线的三孔插座的目的是( )A．防止使用时饮水机两端的电压过大B．防止使用时饮水机外壳带电使人触电C．防止使用时流过饮水机的电流过大D．为了让饮水机外壳与大地绝缘4．物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示。
然后从记录本上查出上个月电能表的示数是811.6 kw·h。
则李明家这个月用电kw·h；若按0.60元/(kW·h)计费，李明家本月应缴电费元。
5．图是一个家庭电路中常用的插座，其中A孔应接线，B孔应接线，C孔应接线。
1．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接,如图所示,细心观察可以发现,三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一个因素: ( )A．使插头的造型更美B．插人插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地2．图所示是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是( )3．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
他将一盏普通白炽灯泡接到两导线头A、日之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光。
对此表演的合理解释是( )A．“法师”有特异功能，确实不怕电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了4．图是测电笔的结构示意图，其中由绝缘体材料构成的部分是( )A．笔尾金属体 B．塑料外壳 C．电阻 D．弹簧5．初中物理中有很多物理知识可以用简洁生动的语言来描述。
下面列出的某位同学在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是( )A．灯泡串联——一荣俱荣，一损俱损B．电源——我对任何用电器都是平等的C．保险丝——牺牲我一个，保大家平安D．闸刀开关——在家庭电路中我是“老大”6．如图所示，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他触电；用手接触电路中的A点，他触电。
(填“会”或“不会”)7．为检查照明电路的故障，电工师傅常把保险丝取下，在此处接一只额定电压为220 V的灯泡L0(检验灯)，如图所示。
当闸刀闭合后，再闭合支路开关S1如果灯L0不亮，说明灯L1；如果灯L0发光呈暗红色，说明灯L0 (填“通路”“断路”或“短路”)。
(要求写出两个结论) 常用熔丝规格 (铅不少于98%；锑0.3%~1.5%)直径mm 额定电流A熔断电流A直径mm额定电流A熔断电流A0.28 1 2 0.46 1.85 3.70.32 1.1 2.2 0.52 2 40.35 1.25 2.5 0.54 2.25 4.50.36 1.35 2.7 0.60 2.5 50.40 1.5 3 0.71 3 6(1)(2)9．当今洗衣机的使用十分普遍，它把人们从手工洗衣这一繁琐的家务中解放了出来。
比较图中甲、乙两图中的做法，你认为做法更安全，因为10．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。
科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。
请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
11．小斌是一位电工，准备为一房间设计电路，房间内两盏灯计划用并联电路，但房东邓大爷想用串联电路，他认为串联电路既简单又省钱。
下面是小斌留给邓大爷的便条，请补充完整，并将图中的两盏灯及开关正确连人电路。
12．如图所示是一个限流装置(空气开关)的示意图，图中P是电磁铁，S是闸月开关，Q是衔铁，可绕O轴转动：试表述当电流过大时，它是怎样自动切断电路的。
13．现代家庭电气化程度越来越高，用电安全是一个十分突出的问题?下表中提供了一组人体电阻数据。
测量项目完全干燥时出汗或潮湿时手与手间的电阻200 KΩ 5 KΩ手与脚间的电阻300 KΩ8.8 KΩ手与塑料鞋底间的电阻8000 KΩ10 KΩ如图所示，电阻值为44Ω的用电器R接在电压为220 V的电源上，电路中还有额定电流为10 A的保险丝。
