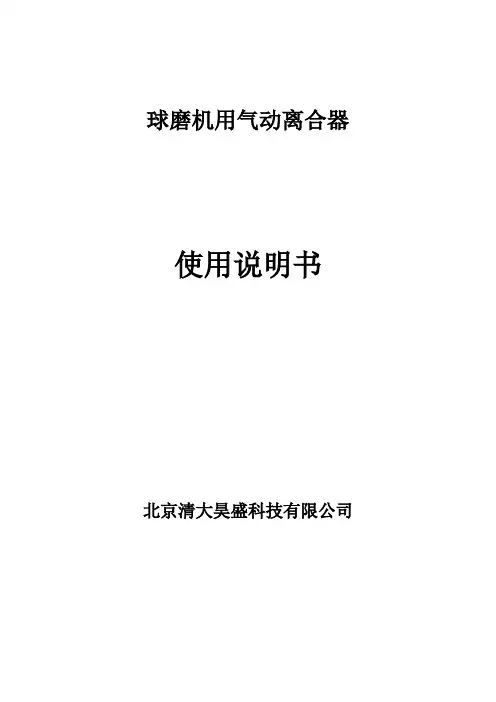

球磨机用气动离合器使用说明书北京清大昊盛科技有限公司前言非常荣幸贵公司使用我们的产品,感谢您们对我们工作的大力支持,我们将竭尽全力做好技术咨询和售后服务工作,让我们的产品成为连结的纽带使我们各自企业发展壮大。
★敬请用户在安装、调试、使用、维修气动离合器之前详细阅读“使用说明书” ,这将为您的工作带来方便,避免出现工作失误。
★请保管好“使用说明书”及其它技术文件。
谢谢合作。
联系我们:北京清大昊盛科技有限公司电话: 010-传真:联系人:邓强联系电话:目录一、球磨机用气动离合器应用简介二、气动离合器的工作原理三、气动离合器的选型四、气动离合器的安装五、气动离合器的调试六、操作与维护附图一、球磨机用气动离合器应用简介球磨机用气动离合器是重载中低速气动离合器。
重载中低速气动离合器主要用于中低速大扭矩动力机与工作机的连结或脱离,同时有利于工作机的带载启动。
在球磨机动力系统配置中主要有两种形式:一是,电动机+减速机+联轴器或气动离合器+滚筒,在这种方案中气动离合器使用的较少;二是,TDMK 同步电动机+气动离合器+球磨机〔图一〕,在这种方案中气动离合器是必不可少的关键部件。
球磨机用气动离合器〔以下简称气动离合器〕是针对球磨机低速大扭矩运转、重载启动而专门设计的,其特点是:1、同步电动机可以空载启动,能够发挥出最大扭矩,启动性能好。
2、电动机空载启动减小了对电网的冲击。
3、气动离合器可以调整最佳的连结时间,降低加速度,减少对机械系统的冲击。
4、可以补偿电动机轴与滚筒轴之间安装误差。
二、气动离合器的工作原理气动离合器〔图二〕主要由离合器、气控系统、电控系统组成。
1、离合器1.1离合器的作用是在气控系统提供合适的气源动力下,由电控系统控制使气胎充气或排气,完成电动机与球磨机滚筒的连结或脱离。
1.2 离合器的结构〔图三〕主要由输入轮毂、输气管路、气胎、闸瓦、闸瓦轴、摩擦鼓轮、输出轮毂等组成。
1.3 同步电动机必须是穿孔轴,以便压缩空气通过。
离合器开关的使用说明书
为了减少服务站的误判以及加深客户对产品功能状态的深入了解,特出此说明书,以作参考!
1:产品外观构造:
产品直观结构是由拉杆,上盖,底座及两个插脚组成。
2:产品工作原理:
离合器踏板开关原理是无操作状态下为导通状态,按下拉杆使两插脚断路,形成断开状态。
3.关键部件的特性:
拉杆底部是由11个锯齿状得卡扣组成。
4.底座内分解与拉杆相关的零件:
5.限位固定拉杆的是卡簧,如下图所示:
由于卡簧是有韧性的,顶杆在受力不同后会停在11和锯齿状卡槽的任何一段,但其通断的行程是不会受到影响的。
当顶杆卡到最下面的极限限位卡槽内为正常状态。
如果在受外力太大后会导致卡簧卡在最上面的极限限位槽内,就会出现如下图的状况:
这种状态不是表明产品损坏,但会影响到装车,只需用适当的力把拉杆向上拔,就会使顶杆的下极限限位槽被卡簧固定住,回复其离合器的功效。
以上是介绍离合器开关顶杆被压入底座后的原因以及恢复的办法,如有疑问可致电上海阳明汽车部件有限公司,咨询电话:
021-********-8025,谢谢!。

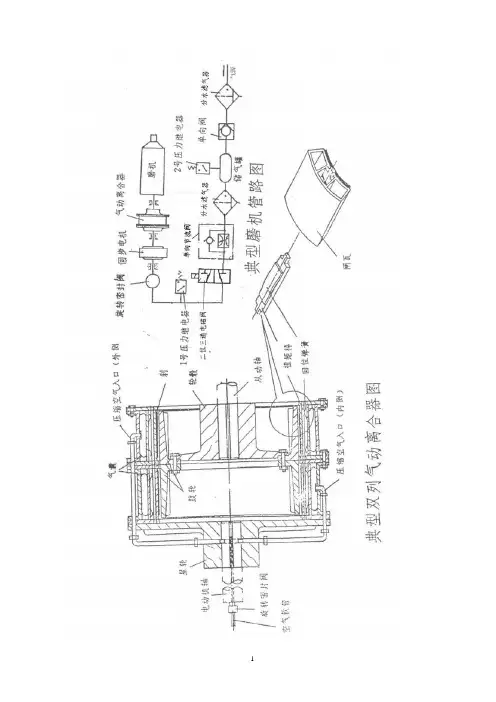

一、气动离合器的磨机传动系统图二、磨机用气动离合器选型表※理论扭矩值对应的充气压力为0.5MPa※但本系列气动离合器可在0.8Mpa气体压力下工作三、气动离合器气动控制系统参见典型磨机管路图压缩空气经分水滤气器,单向阀进入储气罐,经减压阀,二位三通电磁阀控制气体经单向节流阀,旋转密封阀(旋转接头)进入气动离合器,或反过来将气动离合器中的压缩空气经旋转密封阀、单向节流阀、二位三通电磁阀及快速放气阀排入大气。
向气动离合器充气时,离合器结合;将离合器中气体排出时,离合器脱离。
见下图:四、安装安装要求:安装时必须按说明书要求找正主、从动星轮,使之同心,否则会造成传动事故。
安装气路系统各点必须防止漏气,否则离合器不能正常工作。
星轮装在电动机轴上,电动机轴上有钻好的通气孔,以便向离合器充气,旋转密封阀装在电机轴另一端,以便将固定不动的压缩空气系统中的压缩空气输入旋转的电动机轴,进而充入气动离合器胶囊,离合器的鼓轮装在磨机小齿轮轴上。
对于采用减速器传动的磨机,气动离合器可装在减速器与磨机小齿轮轴之间,旋转密封阀装在钻有通气孔的减速器输出轴的另一端。
星轮和鼓轮孔径与相应轴配合时,应采用标准过盈配合,最大过盈量为孔径的1/2000。
安装步骤如下:1、星轮与鼓轮的装配1.1 测量轴与孔径,确认其为最佳配合;1.2 清理轴、孔、键和键槽上的划痕与毛刺;1.3 配键并将其装入键槽;1.4 将轴与键上涂上干油;1.5 吊起星轮或鼓轮,与要装的轴对准;1.6 将星轮或鼓轮加热至135℃左右,若有烘箱并能达到这一温度就使用烘箱;另一种可能采用的加热方法是使用气焊枪,但要避免在一点使用,以免出现局部过热,将零件表面油漆损坏;1.7将星轮或鼓轮迅速滑装到对应的轴上,并迅速定位。
装配时,一定要注意轴上的通气孔必须与星轮上的通气孔对准。
对于大型轴,不仅要加热星轮和鼓轮,还应使用冰或其它致冷剂将轴预冷,以便更顺利地完成装配工作。
对星轮或鼓轮加热前和加热过程中,应不断检查轴和孔径,待二者出现间隙,滑装时机成熟时应迅速滑装。

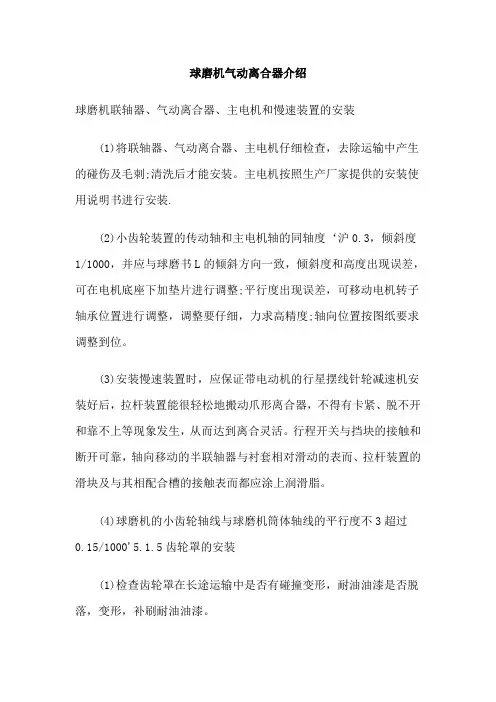

球磨机气动离合器介绍球磨机联轴器、气动离合器、主电机和慢速装置的安装(1)将联轴器、气动离合器、主电机仔细检查,去除运输中产生的碰伤及毛刺;清洗后才能安装。
主电机按照生产厂家提供的安装使用说明书进行安装.(2)小齿轮装置的传动轴和主电机轴的同轴度‘沪0.3,倾斜度1/1000,并应与球磨书L的倾斜方向一致,倾斜度和高度出现误差,可在电机底座下加垫片进行调整;平行度出现误差,可移动电机转子轴承位置进行调整,调整要仔细,力求高精度;轴向位置按图纸要求调整到位。
(3)安装慢速装置时,应保证带电动机的行星摆线针轮减速机安装好后,拉杆装置能很轻松地搬动爪形离合器,不得有卡紧、脱不开和靠不上等现象发生,从而达到离合灵活。
行程开关与挡块的接触和断开可靠,轴向移动的半联轴器与衬套相对滑动的表而、拉杆装置的滑块及与其相配合槽的接触表而都应涂上润滑脂。
(4)球磨机的小齿轮轴线与球磨机筒体轴线的平行度不3超过0.15/1000'5.1.5齿轮罩的安装(1)检查齿轮罩在长途运输中是否有碰撞变形,耐油油漆是否脱落,变形,补刷耐油油漆。
(2)安装齿轮罩要注意检查校正,保证齿轮运转过程中不发生碰撞,圈时要保证毡圈处处紧贴大齿轮,不许有缝隙。
球磨机总体安装顺序概述(l)基础螺栓及底板;(2)主轴承部、顶起装置就位:(3)简体部、进料部、出料部,其中简体上的人孔后安装;(4)传动部的大齿轮、小齿轮装置和齿轮罩;(5)巾间轴部、联轴器、气动离合器和主电机:(6)慢速装置;(7)给料部;(8)出料筛部;(9)高压及润滑油站:(10)液压管路、输水管路、气路系统、电气部、喷射润滑装置。
球磨机齿轮装置的安装(1)女装前,将轴承座、轴承盖、滚动轴承、小齿轮及轴等全部零件认真检查,去除毛刺,彻底清洗十净,才可以进行安装。
(2)将装配好的小齿轮装置吊起,按预定的位置平稳地放在小齿轮装置底版上,并对小齿轮装置底版、轴承座及传动轴安装位置进行严格检查,以确保齿轮啮合性能良好,同时将联轴器半体女装好。
球磨机用气动离合器说明书球磨机用气动离合器使用说明书北京清大昊盛科技有限公司前言非常荣幸贵公司使用我们的产品,感谢您们对我们工作的大力支持,我们将竭尽全力做好技术咨询和售后服务工作,让我们的产品成为连结的纽带使我们各自企业发展壮大。
★敬请用户在安装、调试、使用、维修气动离合器之前详细阅读“使用说明书” ,这将为您的工作带来方便,避免出现工作失误。
★请保管好“使用说明书”及其它技术文件。
谢谢合作。
联系我们:北京清大昊盛科技有限公司电话:传真:联系人:邓强联系电话:目录一、球磨机用气动离合器应用简介二、气动离合器的工作原理三、气动离合器的选型四、气动离合器的安装五、气动离合器的调试六、操作与维护附图一、球磨机用气动离合器应用简介球磨机用气动离合器是重载中低速气动离合器。
重载中低速气动离合器主要用于中低速大扭矩动力机与工作机的连结或脱离,同时有利于工作机的带载启动。
在球磨机动力系统配置中主要有两种形式:一是,电动机+减速机+联轴器或气动离合器+滚筒,在这种方案中气动离合器使用的较少;二是,TDMK同步电动机+气动离合器+球磨机〔图一〕,在这种方案中气动离合器是必不可少的关键部件。
球磨机用气动离合器〔以下简称气动离合器〕是针对球磨机低速大扭矩运转、重载启动而专门设计的,其特点是:1、同步电动机能够空载启动,能够发挥出最大扭矩,启动性能好。
2、电动机空载启动减小了对电网的冲击。
3、气动离合器能够调整最佳的连结时间,降低加速度,减少对机械系统的冲击。
4、能够补偿电动机轴与滚筒轴之间安装误差。
二、气动离合器的工作原理气动离合器〔图二〕主要由离合器、气控系统、电控系统组成。
1、离合器1.1离合器的作用是在气控系统提供合适的气源动力下,由电控系统控制使气胎充气或排气,完成电动机与球磨机滚筒的连结或脱离。
1.2 离合器的结构〔图三〕主要由输入轮毂、输气管路、气胎、闸瓦、闸瓦轴、摩擦鼓轮、输出轮毂等组成。
1.3 同步电动机必须是穿孔轴,以便压缩空气经过。

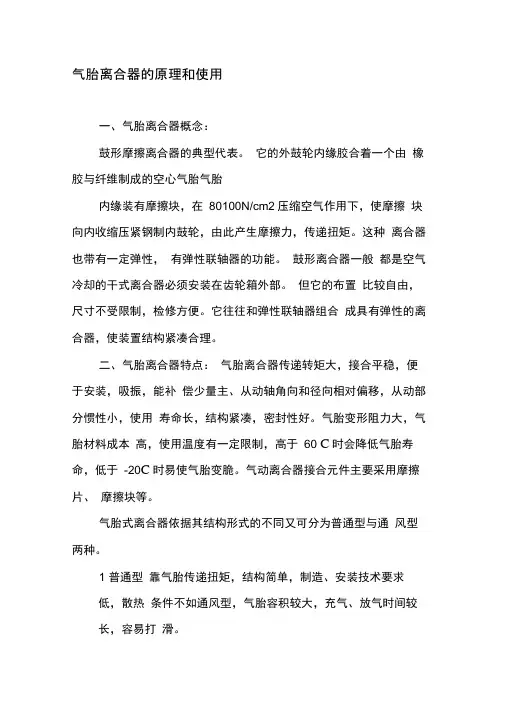

气胎离合器的原理和使用一、气胎离合器概念:鼓形摩擦离合器的典型代表。
它的外鼓轮内缘胶合着一个由橡胶与纤维制成的空心气胎气胎内缘装有摩擦块,在80100N/cm2压缩空气作用下,使摩擦块向内收缩压紧钢制内鼓轮,由此产生摩擦力,传递扭矩。
这种离合器也带有一定弹性,有弹性联轴器的功能。
鼓形离合器一般都是空气冷却的干式离合器必须安装在齿轮箱外部。
但它的布置比较自由,尺寸不受限制,检修方便。
它往往和弹性联轴器组合成具有弹性的离合器,使装置结构紧凑合理。
二、气胎离合器特点:气胎离合器传递转矩大,接合平稳,便于安装,吸振,能补偿少量主、从动轴角向和径向相对偏移,从动部分惯性小,使用寿命长,结构紧凑,密封性好。
气胎变形阻力大,气胎材料成本高,使用温度有一定限制,高于60 C时会降低气胎寿命,低于-20C时易使气胎变脆。
气动离合器接合元件主要采用摩擦片、摩擦块等。
气胎式离合器依据其结构形式的不同又可分为普通型与通风型两种。
1 普通型靠气胎传递扭矩,结构简单,制造、安装技术要求低,散热条件不如通风型,气胎容积较大,充气、放气时间较长,容易打滑。
2 通风型针对普通型不足之处而发展起来的一种气离合器,在结构上增加了一套散热传能装置。
三工作原理气胎离合器是以压缩空气为动力源。
当压缩空气通过管道从充气接头进入气胎时气胎膨胀将摩擦块压紧内鼓轮, 此时, 离合器接合,带动外鼓轮,传递扭矩,使油泵增速齿轮箱互作, 从而驱动甲板液压渔捞机械。
当空气从放气孔泄放时, 气胎恢复原形离合器就处于脱离状态。
此时摩擦块与内鼓轮之间有 4 一6lnI 间隙。
三、主要技术性能指标1、额定输入扭矩720Kg.m2、最大输入扭矩780 Kg.m3、最大传递扭矩1460Kg.m4、额定传递能力0.74KW/r.min —'5、额定输入转速480r/min6、最大工作压力0.gMPa7、工作压力0.85MPa四、技术优点1. 目前国内普遍采用摩擦片离合器,由于是刚性联接, 安装时轴线对准要求高, 在使用中往往存在较大的机械振动, 接合、运转不平稳, 严重时甚至发生断轴等现象。
