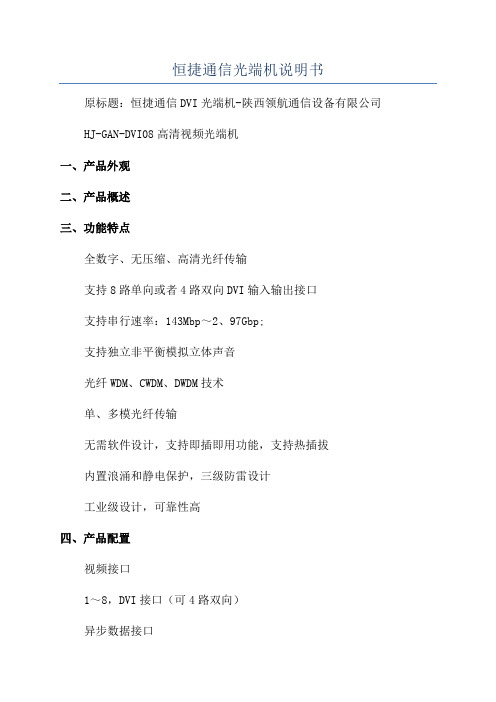

恒捷通信光端机说明书
原标题：恒捷通信DVI光端机-陕西领航通信设备有限公司HJ-GAN-DVI08高清视频光端机
一、产品外观
二、产品概述
三、功能特点
全数字、无压缩、高清光纤传输
支持8路单向或者4路双向DVI输入输出接口
支持串行速率：143Mbp～2、97Gbp;
支持独立非平衡模拟立体声音
光纤WDM、CWDM、DWDM技术
单、多模光纤传输
无需软件设计，支持即插即用功能，支持热插拔
内置浪涌和静电保护，三级防雷设计
工业级设计，可靠性高
四、产品配置
视频接口
1～8，DVI接口（可4路双向）
异步数据接口
1～2,RS485、RS232工业级接线端子1～12，RJ45
以太网接口
1，RJ45
音频接口
1～8,3、5mm（可双向）
选配接口。
8路数字视频光端机16路数字视频光端机-------------使用说明书北京海视科技有限公司声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。
北京海视科技有限公司在编写该手册的时候已尽最大努力保证其内容准确可靠，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
北京海视科技有限公司地址：北京市海淀区复兴路40号铁建大院3号楼客户服务邮箱：E-Mail:****************HS8V8A8(R)系列点对点8路视频光端机是一款采用先进的数码视频光纤传输技术、将8路视频信号在单芯光纤上进行高质量传输的高性价比产品。
由于HS8V8A8(R)系列视频光端机采用的是全数字无压缩技术，因此能支持任何高分辨率运动、静止图像高质量传输；HS8V8A8(R)系列视频光端机具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。
HS8V8A8(R)系列视频光端机可提供6.5M视频带宽。
HS8V8A8(R)系列数字光端机同时提供了台式和工业机架式（4U）结构，方便用户安装，用户可根据现场的具体情况灵活选择，同时可向用户提供OEM供货方式。
►独立研发设计，具有很高的性价比►最大支持8路视频、8路双向音频、8路双向数据、一个10Base-T通过一根或两根光纤连接►8/10bit数字视频编码►兼容PAL、NTSC、SECAM视频制式►全数字无压缩传输►无模拟调频、调相、调幅光端机的交调干扰►FC/SC光接口►表面贴装技术►单、多模光纤传输，距离0-80KM►安装完成后无需调试►维护简单►采用了模块化的结构，功能扩展容易►无电磁干扰（EMI）、射频干扰（RFI）►工业级设计，安全可靠►独立式或4U插卡式►支持用户定制及OEM方式视频指标：视频通道数：8路视频输入/输出阻抗：BNC 75Ω非平衡接口视频输入/输出电压：典型峰-峰值1Vрр视频带宽：6.5MHZ视频数码位宽：8比特微分增益：<1%微分相位：<0.6°场倾斜：<0.5%信噪比：65dB数据接口：数据通道数：1-8路双向物理接口：工业标准接线端子RS232速率：DC-115.2KbpsRS-422/485速率：DC-115.2kbpsRS-422/485距离：0—1200米RS-422/485协议：透明支持任意RS-485/422协议音频接口：音频通道数：1-8路音频输入/输出阻抗：工业标准接线端子音频输入/输出电平：典型0dBm频率响应：10HZ-20KHZ音频数码位宽：16比特信噪比：86dB以太网接口：物理接口：屏蔽超5类RJ-45座支持协议：IEEE 802.3 10Base-T 10M、10/100M以太网标准工作方式：全或半双工光纤接口：物理接口：FC/PC、ST/PC、SC/PC光纤种类：单模/多模光纤，单纤或双纤传输距离：多模0-1km，单模：0-20km，0-40km，0-60km 电源：输入电压：交流220V/直流+5V电磁兼容：辐射：EN50081-1，EN55022-B，CE，FCC 磁化率：EN50130-4，EN50028-1物理特性：工作温度：-20ºC～75ºC 湿度：0～95%不结凝感应：EN50130-5，1995潮热：BS2011外型尺寸：227×176×65（L×W×H），不含安装固件外壳材料：铝合金外壳颜色：银色拉丝最大重量：1.4KgPOWER：电源指示灯ERR：出错指示灯LINK：光纤连接指示灯RUN：系统运行指示灯连接以太网交换机时用“直连线”，终端设备互连时用“交叉线”。
深圳市华天成科技有限公司Shenzhenshihuatianchengtechco.,ltd 视频光端机原理：光传输系统由三部分组成：光源（光发送机），传输介质、检测器（光接收机）。
按传输信号划分，可分为数字传输系统和模拟传输系统。
视频光端机原理解释专业解释：视频图像在数字视频光端机中首先要进行数字化处理，即通过抽样和量化编码实现模/数（A/D）转换，然后利用高速数字复接技术将多路数字视频信号或数字音频、数据等信号复接成高速码流，再运用高速数字光传输平台进行传输。
目前绝大多数数字视频光端机采用的是10bit或8bit量化编码，对应的抽样频率在13.5Mhz或16.6Mhz以上。
运用155Mb/s（单路视频）、622Mb/s（4路视频）、1.25Gb/s（8路视频）和2.5Gb/s（16路视频）四个速率等级的光传输平台。
在光器件上一般采用电信设备大量使用的收发一体光模块，有优秀的可靠性和稳定性，特别是具有近乎理想的光学动态传输范围，可以使传输设备在最大光纤链路损耗范围内无需调整就可正常工作。
数字信号的优越性，使得视频信号在传输和处理的过程中受到畸变失真和干扰的影响较小，传输质量大大超过模拟光端机。
一般系统性能指标可以达到：加权信噪比>65dB，优秀的可以>70dB，微分增益<1%，微分相位<1°，远高于模拟光端机的加权信噪比>56dB，优秀的可以>60dB，微分增益<3%，微分相位<3°。
特别是多路数字视频光端机通道的指标具有较好的一致性，量产的设备也有相当高的一致性。
监控术语的话解释，视频光端机，传输视频为主，传输其他数据、音频、开关量、以太网、电话信号为辅。
他的本质是广电转换传输设备，放在光缆的两端，一发一收，顾名思义视频光端机。
通俗解释将摄像头拍摄到的图像是模拟信号,信号输入到光端机的发射机,光端机的发射机把摄像头送来的模拟信号转换成数字信号,其次把数字信号调制成串行数据.然后把这些数据通过一次电-光转换,最后通过光纤把数据传输出去.光端机的接收机的作用就是把发射机传输出来的光信号转换成电信号,其次把串行数据转换成并行数据,然后通过数模转换器件,把数字信号转换成模拟信号.这就把摄像机所拍摄到的数据基本还原了,然后通过一些设备,就可以通过显示器查看摄像头所拍摄到的图像了。

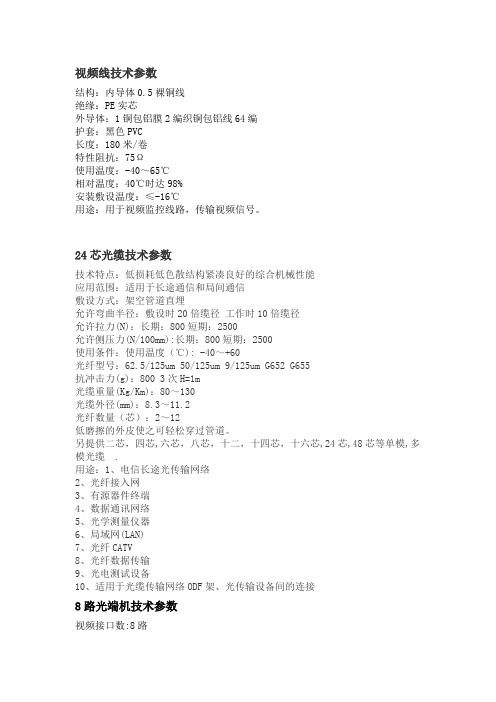

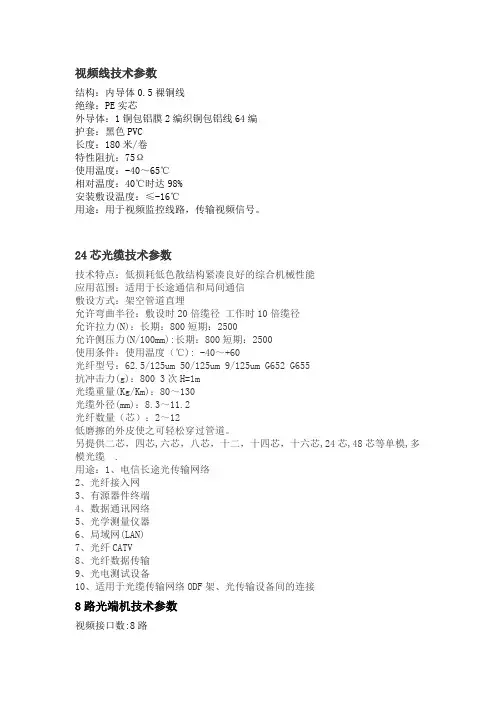

视频线技术参数结构：内导体0.5裸铜线绝缘：PE实芯外导体：1铜包铝膜2编织铜包铝线64编护套：黑色PVC长度：180米/卷特性阻抗：75Ω使用温度：-40～65℃相对温度：40℃时达98%安装敷设温度：≤-16℃用途：用于视频监控线路，传输视频信号。
24芯光缆技术参数技术特点：低损耗低色散结构紧凑良好的综合机械性能应用范围：适用于长途通信和局间通信敷设方式：架空管道直埋允许弯曲半径：敷设时20倍缆径工作时10倍缆径允许拉力(N)：长期：800短期：2500允许侧压力(N/100mm):长期：800短期：2500使用条件：使用温度（℃): -40～+60光纤型号：62.5/125um 50/125um 9/125um G652 G655抗冲击力(g)：800 3次H=1m光缆重量(Kg/Km)：80～130光缆外径(mm)：8.3～11.2光纤数量（芯）：2～12低磨擦的外皮使之可轻松穿过管道。
另提供二芯，四芯,六芯，八芯，十二，十四芯，十六芯,24芯,48芯等单模,多模光缆.用途：1、电信长途光传输网络2、光纤接入网3、有源器件终端4、数据通讯网络5、光学测量仪器6、局域网(LAN)7、光纤CATV8、光纤数据传输9、光电测试设备10、适用于光缆传输网络ODF架、光传输设备间的连接8路光端机技术参数视频接口数:8路信号带宽:8MHz数据类型:RS485/RS422/RS232/Manchester物理接口:RJ45光学接口:FC/ST可选/传输距离:多模:0-3KM,单模:0-100KM波长:多模:850/1310 μ m ,单模:1310/1550 μ m。
视频光端机说明书沈阳光电通技术2020年5月第一章概述、数字视频光端机系列、多路数字视频光端机采纳国际最先进的数字视频及光纤传输技术、WDM技术等，将多路视频信号在单芯光纤实时同步、无失真、高质量地传输。
采纳全视频数字无紧缩传输技术，高质量的视频成效可知足用户的需求，即插即用的设计使得安装简便易行，无需进行现场调剂，其光模块和核心电路均采纳入口元器件，稳固性高、所有的光、电接口均符合国际标准，适用于不同的工作环境。
、依照产品结构分以下几种类型：1路视频光端机mini型（可带数据）1路视频光端机（可带数据、音频、开关量、、以太网）2路视频光端机（可带数据、音频、开关量、电话、以太网）4路视频光端机（可带数据、音频、开关量、电话、以太网）8路视频光端机（可带数据、音频、开关量、电话、以太网）16路视频光端机（可带数据、音频、开关量、、以太网）十六槽2U光端机机架式 (插1路光端机卡)十六槽4U光端机机架势 (插2路、4路、8路、16路光端机卡)第二章：产品简介功能介绍数字视频光端机（以下简称本产品或光端机）是一系列全数字化的高速光纤传输产品。
它利用了先进的高速光纤通信技术、数字视频技术和数据通信技术，并采纳高靠得住性的大规模专用集成电路和表面贴装工艺，是当前利用于远程高分辨率实时视频监控的最先进的传输产品之一。
本系列产品均由光发射机和光接收机组成，通过一根光纤最多可同时传输1-128路演播级正向视频信号、1路10M/100M以太网、1-16路双向高速异步数据（RS485/232/422）信号，及1－16路双向音频、1-16路双向报警开关量、1-8一般（FXO/FXS,热线，磁石）等综合业务。
要紧特点■工业级设计、SMT工艺■全数字光纤传输平台、同平台多业务灵活配置■可提供台式，集中插卡式机架2种方式，插卡式分为2U、4U两种机箱■自主知识产权大规模专用集成电路核心■单纤传输，可选双纤，单模、多模可选，传输距离0－100Km。

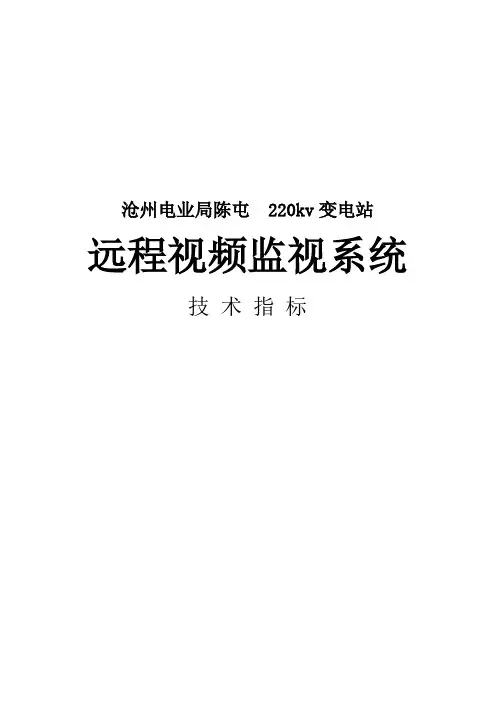

沧州电业局陈屯 220kv变电站远程视频监视系统技术指标目录目录 (1)1。
项目概述 (2)2。
本次方案采用的设备指标 (2)2．1 摄像机（简称CCD） (2)2．2 全方位云台 (3)2．3 视频传输线 (3)2．4 监视器 (3)2．5 音频设备 (3)3。
现场控制端设备概述 (4)3．1 切换矩阵： (4)3．2 串行数据解码器： (5)3．3 图象分割器示意图 (6)4. 远程传输及控制系统. (7)4.1 T400简介 (7)4.2 技术性能 (8)4。
3 设备描述 (9)4. 4 接口说明及设置 (11)4。
5 典型连接 (18)5. 系统软件 (20)6。
CON1—CON5接口定义 (21)7. 电源线颜色定义 (23)1。
项目概述本项目是针对沧州市电业局的实际需求，为满足变电站的远程监视和将来无人值守而设计的。
将工业监控、多媒体传输和计算机网络技术有效地结合在一起，实现高效、安全、方便为一体的远程监控及操作。
该项目共包含三个部分：一．工业监控部分，包括监控的理论设计及具体实施。
主要是前端设备的选用与安装,现场控制部分的设计与集成等。
二．远程传输部分,包括多媒体信息转换和网络传输.主要是视频编解码器的选用与调试，远程传输的安装与调试等。
三．控制实施部分，包括现场控制和远程控制，主要是软件部分的编写和计算机系统的调试等。
本次项目实施范围：陈屯220KV变电站通信信道：光纤通道2M带宽在此技术条件下，项目实施应达到图象清晰可靠，不低于25桢/秒的图象显示,目视连续图象效果达到看电视的效果。
2. 本次方案采用的设备指标2．1 摄像机（简称CCD）1.制式国内适用彩色PAL制（黑白CCIR制），标准625行，50场。
2.接口及开关●镜头接口：应带可活动式接圈，使C式、CS式镜头均可安装.●支架安装座：CCD上下均可安装，1/4英寸螺纹。
●电源输入口：DC 12V、 AC 24V或AC 220V●视频输出口：BNC接头，75欧●自动光圈驱动电路接口：D性能指标●CCD芯片尺寸:1/2英寸、1/3英寸●灵敏度：即最低照度（LUX)，此数越小,说明CCD灵敏度越高。
光端机技术规格书第一章设备清单第二章专用条款2.1技术参数2.1.1 8路视频光端机2.1.2 8路PDH端机2.1.3 2M/FE协议转换器2.2第三章通用条款3.1资料和清单3.1.1 需提供的技术资料1.产品规格书2.技术服务方案3.备品备件3.1.2 设备到货时需提供的技术资料1、安装调试指南2、操作手册3、维护保养说明书4、有关外形图纸和照片、原理图和安装图等3.2技术服务与培训卖方的责任包括系统和设备供货、安装、调试、相关的技术服务，以及技术条款所规定的正常运转要求。
在产品安装和交付使用期间，卖方应对整个系统的开通负责。
卖方应承担因卖方实施方案缺陷引起的相关工程返工、变更或增加工作量的责任。
备品备件1、要求卖方提供系统维护所需的备件清单。
要求卖方提供易损耗部件清单，并标明其寿命和更换价格。
2、要求卖方提供质保期内备品备件的清单和计算方法，并标明其价格，应计入总价。
3、要求卖方提供质量保证期满后5年计算的备品备件清单，并提供备品备件的计算方法，不计入总价。
但卖方应承诺该时期单价不高于质保期内的报价。
3.3包装、运输、检验与验收3.3.1包装卖方须对设备进行结实的包装，并采取措施防潮、防尘、防蚀、防碰，以便经受大批货物的运输和装卸，保证货物安全到达现场且没有任何损坏。
凡因由于卖方对货物包装不善或标记不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.2运输卖方必须负责把系统设备安全运输到采购方施工现场，凡因由于卖方对货物运输不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.3检验合同中卖方提供的所有软件、设备、材料及技术文件运抵规定的交货地点后，采购方和卖方双方人员共同对其进行检查，并认真做好检验记录，双方签字。
采购方和卖方双方人员共同对其进行开箱前检查，以证实满足：1、合同对包装的要求；2、外观良好，运输途中未受损；3、编号、数量和名称与合同要求的货物清单核实无误。

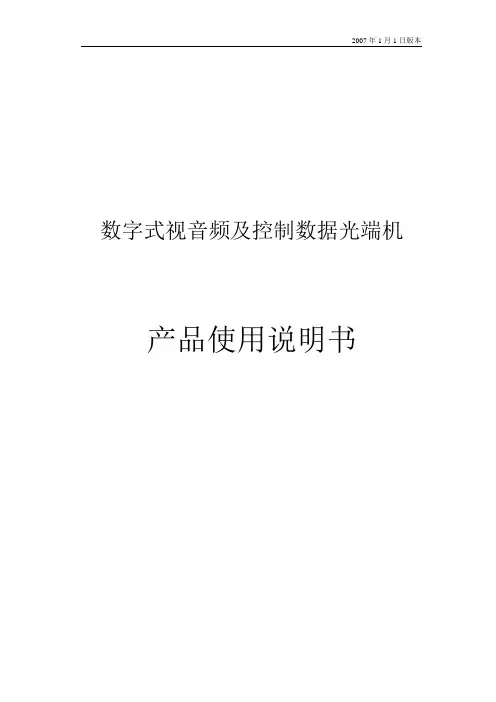

2007年1月1日版本数字式视音频及控制数据光端机产品使用说明书光端机说明书目录一、概要 (2)二、一般安全要求 (2)三、应用场合 (2)四、数字光端机技术参数 (3)五、产品技术特点 (4)六、系统连接图 (5)七、安装步骤 (5)八、简单故障检查分析与排除 (6)九、附件 (8)十、控制数据、音频、开关量、以太网、E1信号端口及接口线定义........ 请见附页光端机说明书一、概要非常感谢您选用我公司生产的高可靠数字视音频及控制数据光传输系统！持续为用户提供优质产品和优质服务是我们的目标。
为确保您正确、安全地使用我们的产品，敬请您在使用前仔细阅读本手册，以减少或避免在安装和使用过程中可能遇到的问题。
本手册所包含的数字式视音频及控制数据光端机分3500系列和4500系列两个产品线。
3500系列产品为独立台式数字光端机，产品型号一般为“NV35××……、NSV35××……”；4500系列产品为插卡式数字光端机，产品型号一般为“NV45××……、NSV45××……”。
4500系列产品可插入单槽、双槽机盒或4U 19英寸标准机架使用，以便局端集中管理或灵活配置组合形成16-64大路数视频光端机。
本手册为3500、4500两大系列产品线所有型号数字视音频及控制数据光端机的通用说明书。
二、一般安全性要求请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连的任何其他产品受到损坏。
为了避免可能发生的危险，本产品只可在规定范围内使用。
只有我公司授权的技术人员方可执行维修。
□使用适当的电源。
仔细核对产品的电源类型以及正负极性。
□正确的连接和断开。
当设备正处于上电状态时，请勿随意连接和断开数据线。
□正确的信号线连接。
用户在连接时请最好使用原厂配备的辅配件。
如用户做特殊连接时请注意针脚分配要求。
□请勿打开机壳，请勿在无设备盖板时操作。
视频光端机说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】产品简介及设计体系随着光纤的广泛应用，特别是近年来，光纤传输设备稳定性及可靠性的优势越来越突出，而且价格不断降低，数字视频光端机凭借其可靠性、灵活性、安全性的特点，赢得越来越多的客户的青睐。
本系列数字视频光端机，采用完全具有自主知识产权的集成电路，模块化设计，更加适合于各个领域的视频监控以及高可靠性的数据传输。
产品型号纯视频数字视频光端机OVD10 1路视频OVD20 2路视频OVD40 4路视频OVD80 8路视频OVD160 16路视频带1路反向数据的数字视频光端机OVD11 1路视频 + 1路反向数据OVD21 2路视频 + 1路反向数据OVD41 4路视频 + 1路反向数据OVD81 8路视频 + 1路反向数据OVD161 16路视频 + 1路反向数据带1路双向音频的数字视频光端机OVD10-1A 1路双向视频 + 1路双向音频带1路双向音频和1路开关量的数字视频光端机OVD10-1A1K 1路双向视频 + 1路双向音频 + 1路开关量带1路以太网、1路反向数据和1路双向数据的数字视频光端机OVD12-1IP 1路视频 + 1路RS485反向数据 +1路双向RS232数据 + 1路以太网目录一、产品特点 ............................................二、产品结构及接口部件名称...............................产品结构........................................................常见面板标识....................................................接口部件的类型和定义 (5)三、设备安装 (5)四、典型应用 (6)五、主要技术参数 (7)视频参数 (7)数据指标 (8)光学参数 (8)主要指标 (8)电源以及外观参数 (8)六、常见故障 (8)七、注意事项 (9)八、售后服务 (9)一、产品特点主要特点：支持多模光纤传输支持单模光纤传输支持光纤传输提供常用的FC/SC/ST光纤接口单纤传输技术采用标准的WDM和CWDM技术定制的光纤传输器件，提供更加适合的速率和带宽视频完全兼容PAL、NTSC、SECAM制式可以应用于上下波分复用的光纤链路上二、产品结构及接口部件名称2.1 产品结构本系列光端机由以下部分组成：光端机接收机，光端机发射机，光端机电源2.2 常见面板标识图2-1：OVD11数字视频光端机前后面板标识图2-2：OVD21数字视频光端机前后面板标识图2-3：OVD41数字视频光端机前后面板标识图2-4：OVD81数字视频光端机前后面板标识图2-5：OVD161数字视频光端机前面板标识图2-6：OVD10-1A数字视频光端机前面板标识图2-7：OVD10-1A1K数字视频光端机前面板标识图2-8：OVD12-1IP数字视频光端机前面板标识2.2.1面板指示灯状态PWR：电源指示灯：常亮，表示电源工作正常；不亮，请检查供电。
1-8路综合复用音频光发射机/接收机采用数字编码技术，音频接口为XLR(卡侬座),可将音频信号、数据信号、开关量信号及以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输100Km。
音频接口采用24Bit AD/DA,128K采样，演播级传输质量。
音频光端机均由光发射机和光接收机组成,可以配置成4路双向音频与8路单向音频方式。
全数字光纤传输平台、同平台多业务灵活配置19英寸1U铝合金阳极氧化外壳,IP40防护等级;音频接口为XLR卡侬头平衡接口，音频供电电源为大功率环形变压器,+-18V供电，高动态范围； 可提供普通型台式迷你型台式，集中插卡式机架多种方式数据接口与音频接口提供三级防雷功能，能通过ITU-T K.21(10/700μS),共模:6KV,阻抗(40Ω)的测试单纤传输，可选双纤可以检测收无光时，远端设备是掉电或断纤音频采用24Bit AD/DA,128K采样，演播级传输质量提供双向异步数据(正向和反向)异步数据，传输速率110-115.200Kbps以上异步数据可为RS232/RS485/RS422/Manchester码◆音频信号电平：0.5-4Vp-p输入/输出阻抗：600Ω（非平衡或平衡）AD/DA位宽：24Bit采样频率：128K带宽：20Hz-20KHz总谐波失真：<1%信噪比（SNR）：＞85dB连接端子:XLR(卡侬)平衡接口◆数据数据接口：RS-232、RS-422、RS-485、TTL数据格式：NRZ、Manchester、Bi-phase速率：110bps-115.200Kbps连接端子：RJ45◆光学工作波长：1310nm、1550nm光纤：单模9/125um光接口：FC、SC、ST﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。
传输距离也可能受到光纤带宽的限制。
◆电气和机械特性电压：AC165V~265V；DC–48V；DC+24V功耗：≤5W◆环境指标工作温度：-10℃—+70℃储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时产品型号FCA-A8产品功能描述1-8路纯音频数字光端机,24bits采样，采样精度128K,音频接口为XLR业务端口描述8路音频卡侬接口，1路光纤接口电源AC220V或DC-48V（电源可选）产品尺寸(长×宽×高)440×202×45mm191U英寸机架式,铝合金壳体重量2kg飞畅科技专注光纤通信研发、生产、销售20年，为客户提供个性化技术服务与定制解决方案。
1．★投标人必须承诺所投标产品（8/16路视频服务器等）中凡列入《中华人民共和国实施强制性产品认证的产品目录》的产品已经获得CCC认证证书。
2．★投标人必须承诺所投标主要产品（电梯飞碟摄像机红外半球摄像机、室内智能球机、室外智能红外球机、视频服务、平台软件等）必须同一品牌，保证系统做到无缝兼容。
3．★产品要求：投标人所投的产品（电梯飞碟摄像机红外半球摄像机、室内智能球机、室外智能红外球机、视频服务、平台软件等）必须在供货时提供原厂商针对该项目的供货确认函原件。
4、★系统所选用前端摄像机品牌必须是“高新技术企业”、“3111试点工程推荐优秀安防企业产品”、“平安城市建设推荐品牌”、“软件企业认定证书”。
5、★提供设备厂商必须通过ISO9000国际质量体系认证、公安部产品检测认证报告证明，并提供厂家授权书。
电梯飞碟摄像机◆产品特点1、采用1/3″SONY SUPER HADⅡCCD高灵敏度图像传感器2、采用世界最先进的BELL DSP数字信号处理技术红外半球摄像机◆产品特点1、采用1/3〃SONY Super HADⅡCCD高灵敏度图像传感器2、采用世界最先进的BELL DSP数字信号处理技术3、具有3D数字降噪4、具有数位宽动态功能5、支持OSD菜单控制，可通过外置OSD控制盒置进行调节6、在特殊环境下，支持壁装支架一体化安装方式◆技术参数红外摄像机◆产品特点1、采用1/3〃SONY Super HADⅡCCD高灵敏度图像传感器2、采用世界最先进的BELL DSP数字信号处理技术3、支架一体化结果，内穿线方式，配带3维支架4、防水、防雷设计◆技术参数室内智能球机室外智能红外球机一、产品特点1、独特的三厢式独立安装LED红外灯和摄像机的完全分隔光设计，杜绝红外灯光通过透明材料影响监控摄像机成像。
2、采用光电传感器来实现高速球的左右限位功能；避免了传统低速球所采用机械限位、普通开关限位（寿命是开、关20万次左右）的多种弊端。
五、系统选型和配置说明1、全实时数字硬盘录像机MST---3280HJ技术规格：✧操作系统：WindowsXP✧压缩格式：H.264硬压✧视频输入：32路全实时✧音频输入：32路音频✧录像速度：600帧/秒✧系统分辩率：704×576/352×288✧画面分割：1、4、9、16、24、32✧智能搜索：时间、通道、事件✧录像模式：手动、自动循环、报警驱动、移动侦测✧报警输入模式：需加载报警解码器✧报警输出模式：需加载报警解码器✧云台镜头控制：可以✧储存方式：IDE/FDD/DAT/DVD-RAM✧电源：220-230V✧外形尺寸：400（W）×177（H）×550（D）mm✧硬盘标配：160G✧传输方式：LAN、PSDN、ISDN、ADSL✧传输通道：1-32路✧检索：网络监看、网络录像、网络检索同工✧云台控制：可网络控制云台、镜头2、全实时数字硬盘录像机MST---3280HJ技术规格：采用高性能INTEL处理器，windows\Linux操作系统、高稳定性和高可靠性，可以实现管理H.264、MPEG4、MPEG2(DVD)、MPEG1(VCD)、M-JPEG、格式的视频，可管理百万像素和标清网络摄像机，可实现单机N路输入,32路CIF、24路D1、16路720P的解码显示输出能力，提高RAID系统资料完整性、可靠度及可用性；集存储、转发、管理、多设备兼容、图像解码上墙、多机无缝拼接等功能，可装2个SATA硬盘，4路VGA/DVI高清解码输出，灵活的电视墙组合方案，采用标准的TCP/IP输入及输出，100M网口，通过100M交换机进行多矩阵联网,支持由中心控制的多台矩阵解码上墙。
3、高清网络摄像机MST- HH42S技术参数规格型号FTP 、NTP、PPPOE、SMTP、UPNP客户端浏览PC电脑支持IE6.0及以上(设备内嵌Web Server),支持10用户并发访问(MAX)智能手机支持Windows Mobile、Symbian、iPhone平台常规参数工作温度-10℃- +55℃工作湿度0% - 90%供电DC12V设备功率6W(MAX)设备尺寸Φ132(外径)*105(高)mm设备重量0.39千克4、网络视频解码器MST- HH5904技术参数规格型号单路D1视频解码全实时集中式解码平台(D1视频解码全实时) 硬件处理器ARM9,32 bit RISC芯片组海思Hi3512内存128MBROM 16MB网络芯片局域网Realtek 10/100M BASE-TX自适应接口视频输出单卡1路CVBS模拟视频输出1路CVBS模拟视频输出总容量—8路CVBS模拟视频输出音频输出单卡1路RCA适配器线性输出1路RCA适配器线性输出总容量—8路RCA适配器线性输出对讲MIC输入1路输入,外接MIC 单卡1路/最大8路输入,外接MIC 网络接口10/100M网络自适应,RJ45适配器视频/音频输出接口标准BNC/RCA适配器,支持模拟CRT/数字液晶监视器控制口1路RS485 单卡1路/最大8路RS485音视频解码视频解码H.264 Main Profile解码/MJPEG解码图像分辨率D1:704*576(P制)；704*480(N制) Half-D1:704*288(P制)；704*240(N制) CIF:352*288(P制)；352*240(N制) QCIF:176*144(P制)；176*120(N制)视频帧率P制:1-25帧/秒；N制:1-30帧/秒视频解码码率支持32Kbps～16Mbps,支持CBR/VBR画面分割1路解码通道,支持4画面分割单卡1路/最大8路解码通道,解码通道支持4画面分割音频解码G.726,支持32K立体声数据传输协议支持TCP/IP、UDP、RTP、RTSP、RTCP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP常规参数工作温度-10℃- +55℃工作湿度0% - 90%供电DC12V设备功率5W(通常值) 40W(满配值)设备尺寸205(长)*150(宽)*50(高)mm486.2(宽)*222.25(高) *245(深)mm设备重量0.73千克8.3千克(满配值)5、远距离枪型一体化摄像机MST-NB25F第三代红外枪型一体化摄像机，DSP数字信号处理。
一、什么是光端机？光端机可以分为哪几种?（1）光端机：光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机。
所以光端机包括发送器和接收器。
发送器是用来接受电信号，并把视频信号转换成光信号；接收器是将光信号转换成电信号。
（2）光端机可以分为模拟光端机和数字光端机。
1.模拟光端机：在光纤中传输的信号是模拟光信号，价格便宜，比较常用。
2.数字光端机：将多路模拟基带的视频、音频、数据进行高分辨率数字化，形成高速数字流，然后将多路数字流进行复用，通过发射光端机进行发射，然后通过另一端的接收光端机进行接收，解复用，恢复成各路数字化信号，再通过数字模拟变换（A/D模数转换）恢复成模拟视频、音频、数据。
二、光纤可分为几种？区分的标准是什么？（1）光纤可以分为：单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。
（2）单模光纤的纤芯直径很小, 在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大。
（3）多模光纤是在给定的工作波长上,能以多个模式同时传输的光纤。
与单模光纤相比,多模光纤的传输性能较差。
（4）区分标准：多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。
)，模分散技术限制了多模光纤的带宽和距离。
多模是橘色，单模是黄色。
（5）传输距离在2Km以内时，可选用多模光缆，超过2Km必须选用单模光缆（6）常用光纤规格：单模：8/125μm，9/125μm，10/125μm多模：50/125μm，欧洲标准62.5/125μm，美国标准工业，医疗和低速网络：100/140μm，200/230μm塑料：98/1000μm，用于汽车控制（98表示光纤直径，1000表示光缆直径）三、光缆有哪些？光缆(optical fiber cable)主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成。
8路视频光端机技术参数
简介
8路视频数字复用光端机采用国际最先进的数字视频及光纤传输技术，将8路视频信号
在单芯光
上实时同步、无失真、高质量地传输。
8路视频光端机采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。
该光端机带有视频状态指示,可监控系统的正常运行。
该光端机采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，上述光端机可采用独立式或机架式的安装方式。
适用环境
◆智能交通监控系统（ITS）◆安防系统◆电视医疗◆远程多媒体教学/ 校园监控◆电视电话会议◆长距离广播电视传输系统◆楼宇控制系统特性
◆插卡式或独立结构,适用集中管理4U机架◆10位数字编码及无压缩式视频传输◆支持任何高分辩率视频信号◆5Hz-10MHz 视频通道◆自动兼容PAL 、NTSC 、SECAM 视频制式◆带APC 电路，输出光功率恒定，动态范围大◆千兆光纤传输，大容量，易升级◆电源和其它参数状态指示的LED 可监视系统的运行状况◆支持视频无损再生中继◆先进自适应技术，使用时无需进行现场的电气或光学调节◆工业级设计，模块化设计使设备可靠灵活◆可自动恢复电源熔断丝
◆全内置电源、机壳设计外观独特，外壳尺寸大小171X102X45mm◆内部电源功耗：
10.5 w（Input:AC140 ~ 260V）8路视频光端机是以大规模集成电路为核心，采用先进的高速数字电复接/分接技术，通过电信级高速光电传输平台，8路视频光端机可实现高达8路数字视频信号在1 芯光纤上的实时高质量传输。
8路视频光端机所有的核心电路均采用进口元器件，性能稳定，传输质量好。
所有的光、电接口均符合国家标准，安装简单，免
调试。
环境要求 2.环境温度：-30 ℃～+75 ℃ 3.贮存温度：-40 ℃～+85 ℃ 4.相对湿度：0～95% (无冷凝结) 5.额定供电电压：AC220V/50Hz 6.MTBF：≥ 105 小时
8路数据光端机
简介
8路数据系列光端机，通过一根光纤传输8路数据，支持RS232、RS422、RS485等数据接口。
前面板上有电源、光路、数据状态指示灯。
数据系列是高可靠性、高性价比的长距离数据专用传输系统。
LED灯显示光端机的工作状态。
特点
10位PCM数字视频编码，视频兼容NTSC、PAL、SECAM制式支持RS232、RS422、RS485、曼码等数据接口及所有主要数据通讯协议独立式和插卡式结构可选所有插卡模块均支持带电热插拔和即插即用，保证系统的不间断运行支持标准SNMP 协议网管系统，通过GUI界面可监测前后端设备运行情况，包括：光路不通告警、光失步告警、视频信号丢失告警、数据信号告警等；主动判断故障类型和告警位置。
具有电子地图、声光报警、对话框报警功能具有防尘、防盐雾、防酸雾等性能，密封式机壳结构，适合室外环境使用具有过载保护、自动恢复功能无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰，符合GJB151A-97、SC标准（IEC61000-4-2/3/4/5/11）具有防雷功能；防雷标准为IEC61000-4-5，GB/T 17626.5超级光学动态范围，高灵敏度
数据参数
（厂家不同，数据会有差异）路数数据方向数据格式速率误码率接口类型工作波长光纤类型发射功率接收灵敏度传输距离光源器件功率交流供电电压直流供电电压工作温度存储温度工作湿度平均无故障时间(MTBF)机械指标
相关资质认证
FCC、CE、RoHS、CCC、。
