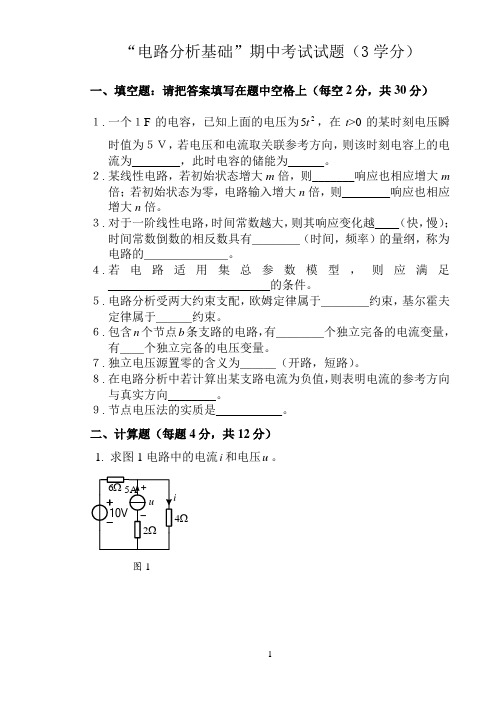

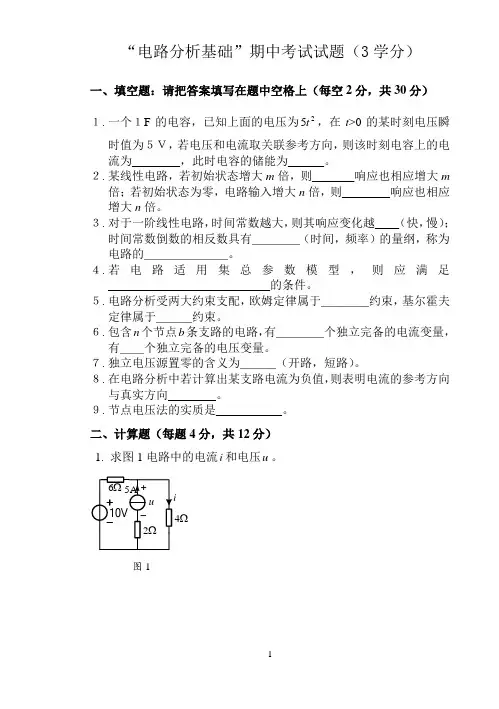

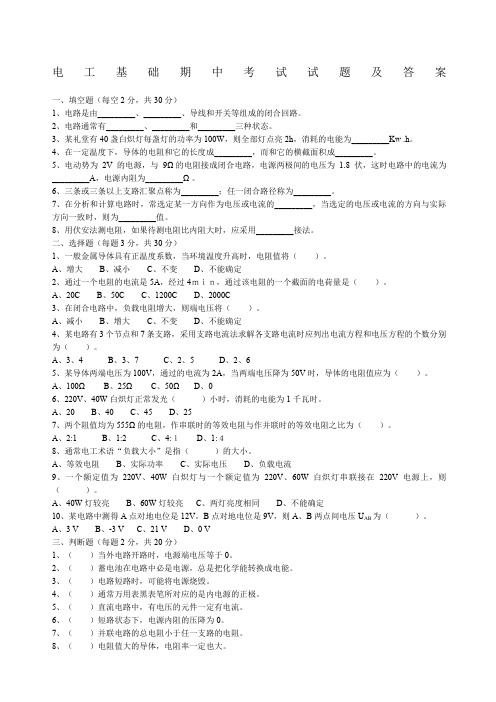

电工基础期中考试试题及答案一、填空题（每空2分，共30分）1、电路是由_________、_________、导线和开关等组成的闭合回路。
2、电路通常有_________、_________和_________三种状态。
3、某礼堂有40盏白炽灯每盏灯的功率为100W，则全部灯点亮2h，消耗的电能为_________Kw .h。
4、在一定温度下，导体的电阻和它的长度成_________，而和它的横截面积成_________。
5、电动势为2V的电源，与9Ω的电阻接成闭合电路，电源两极间的电压为1.8伏，这时电路中的电流为_________A，电源内阻为_________Ω。
6、三条或三条以上支路汇聚点称为_________；任一闭合路径称为_________。
7、在分析和计算电路时，常选定某一方向作为电压或电流的_________，当选定的电压或电流的方向与实际方向一致时，则为_________值。
8、用伏安法测电阻，如果待测电阻比内阻大时，应采用_________接法。
二、选择题（每题3分，共30分）1、一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。
A、增大B、减小C、不变D、不能确定2、通过一个电阻的电流是5A，经过4ｍｉｎ，通过该电阻的一个截面的电荷量是（）。
A、20CB、50CC、1200CD、2000C3、在闭合电路中，负载电阻增大，则端电压将（）。
A、减小B、增大C、不变D、不能确定4、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出电流方程和电压方程的个数分别为（）。
A、3、4B、3、7C、2、5D、2、65、某导体两端电压为100V，通过的电流为2A，当两端电压降为50V时，导体的电阻值应为（）。
A、100ΩB、25ΩC、50ΩD、06、220V、40W白炽灯正常发光（）小时，消耗的电能为1千瓦时。
A、20B、40C、45D、257、两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（）。

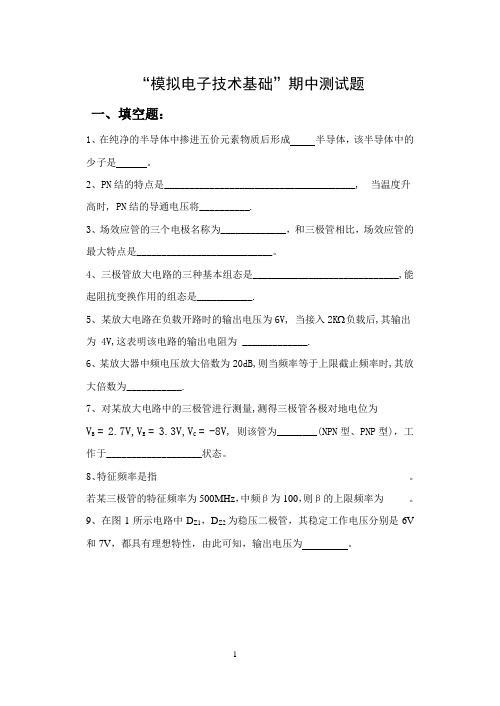

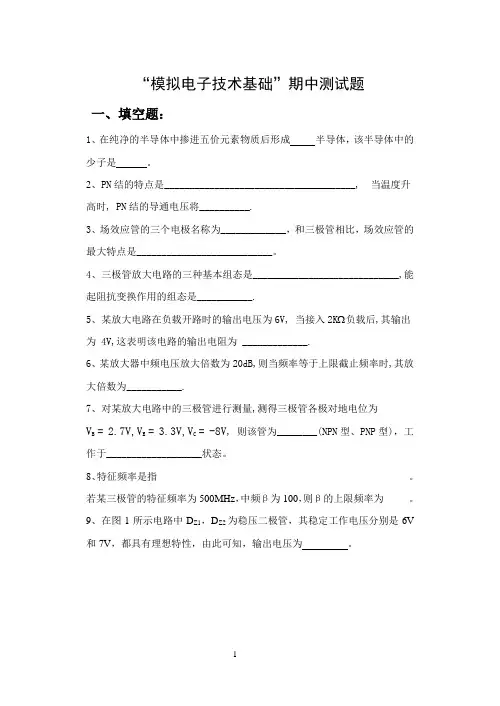

“模拟电子技术基础”期中测试题一、填空题：1、在纯净的半导体中掺进五价元素物质后形成 半导体，该半导体中的少子是 。
2、PN 结的特点是______________________________________, 当温度升高时, PN 结的导通电压将__________.3、场效应管的三个电极名称为_____________，和三极管相比，场效应管的最大特点是___________________________。
4、三极管放大电路的三种基本组态是_____________________________,能起阻抗变换作用的组态是___________.5、某放大电路在负载开路时的输出电压为6V, 当接入2K 负载后,其输出为 4V,这表明该电路的输出电阻为 _____________.6、某放大器中频电压放大倍数为20dB,则当频率等于上限截止频率时,其放大倍数为___________.7、对某放大电路中的三极管进行测量,测得三极管各极对地电位为 V B = 2.7V,V E = 3.3V,V C = -8V , 则该管为________(NPN 型、PNP 型)，工作于___________________状态。
8、特征频率是指__________________________________________________。
若某三极管的特征频率为500MHz ，中频β为100，则β的上限频率为_____。
9、在图1所示电路中D Z1，D Z2为稳压二极管，其稳定工作电压分别是6V 和7V ，都具有理想特性，由此可知，输出电压为 。
10、若需设计一放大电路，要求其噪声低，能与具有高内阻的信号源匹配，且具有较高的上限频率，则可选择的______________________组合电路。
二、分析计算题:1、射极偏置电路和三极管的输出特性曲线如图2所示，已知V cc=12V。
试：①求Q点；②求三极管输入电阻r be；③画出微变等效电路，求电压增益Av，Ri，Ro；④估算输出电压的最大不失真幅度；⑤若外接内阻为500Ω，幅度为10mV的正弦信号，问输出信号的有效值是多少？图22、电路如图3所示。
《电工技术基础》期中考试试卷及参考答案8一.填空题(20分,每题2分)1.电路是三种状态_______________,_________________,_______________.2.我们规定_______________电荷的方向为电流的方向3.电路由四部分组成______________,________________,________________,______________.4.电阻、电容的单位是____________________,_____________________.5.______________是衡量电源将非电能转换为电能本领的物理量6.电压的方向是电压降的方向,是由__________.7.电阻的主要参数有________________,_________________,____________.8.欧姆定律是指_________________________.9.电路中三个主要物理量是__________________,____________________.____________________.10.金属是导电率最高的金属材料。
二.是非题：(20分,每题4分)1．两点的电压等于两点的电位差，所以两点的电压与参考点有关。
( ) 2．通过电阻上的电流增大到原来的2倍时，它所消耗的电功率也增大到原来的4倍。
（）3．电路中同一点的电位不会因零电位点的变化而变化。
（）4．当负载一定时，电源内阻越小，负载获得的功率越大。
（）5．电压是衡量电场力做功大小的物理量。
（）阻值为0.1Ω的电阻。
三.选择题：(20分,每题5分)1．一段通电导体由三段截面积均匀的导体组成（截面积S1≠S2≠S3），则通过导体中截面上的电流强度：( )。
A.与截面积成正比B.与各截面积无关C.随各截面积的变化而变化2．“12V/6W”的灯泡，接入6伏电路中，灯泡的实际功率是：（）。

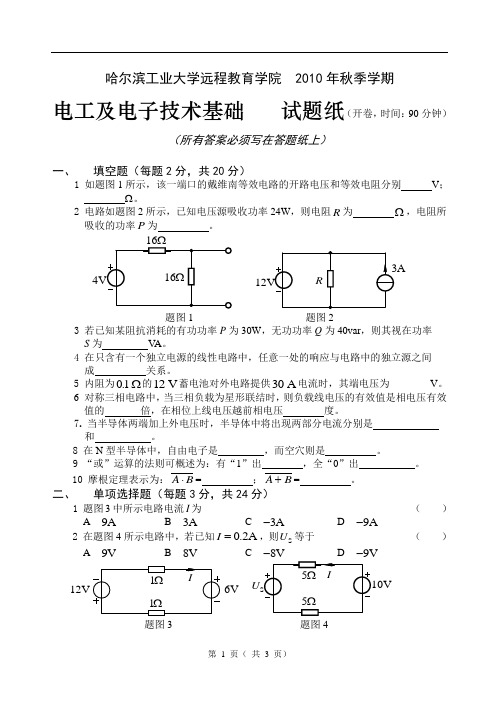

哈尔滨工业大学远程教育学院 2010年秋季学期电工及电子技术基础 试题纸（开卷，时间：90分钟）（所有答案必须写在答题纸上）一、填空题（每题2分，共20分）1 如题图1所示，该一端口的戴维南等效电路的开路电压和等效电阻分别 V ；Ω。
2 电路如题图2所示，已知电压源吸收功率24W ，则电阻R 为 Ω，电阻所吸收的功率P 为 。
题图1 题图23 若已知某阻抗消耗的有功功率P 为30W ，无功功率Q 为40var ，则其视在功率 S 为 V A 。
4 在只含有一个独立电源的线性电路中，任意一处的响应与电路中的独立源之间 成 关系。
5 内阻为01. Ω的12 V 蓄电池对外电路提供30 A 电流时，其端电压为________V 。
6 对称三相电路中，当三相负载为星形联结时，则负载线电压的有效值是相电压有效值的 倍，在相位上线电压越前相电压 度。
7. 当半导体两端加上外电压时，半导体中将出现两部分电流分别是 和 。
8 在N 型半导体中，自由电子是 ，而空穴则是 。
9 “或”运算的法则可概述为：有“1”出 ，全“0”出 。
10 摩根定理表示为：A B ⋅= ；A B += 。
二、 单项选择题（每题3分，共24分）1 题图3中所示电路电流I 为 （ ） A 9A B 3A C 3A - D 9A -2 在题图4所示电路中，若已知0.2A I =，则S U 等于 （ ） A 9V B 8V CD12V6VU题图3 题图43 正弦RC 串联电路，端电压与电流为关联参考方向，则其相位关系为 （ ） A 电流滞后电压角90︒ B 电流滞后电压某一小于90︒的角度 C 电流超前电压角90︒ D 电流超前电压某一小于90︒的角度4 一个理想独立电压源的基本特性是 （ ） A 两端电压与流过的电流无关，流过的电流可为任意值，由外电路即可确定 B 两端电压与流过的电流有关，流过的电流不为任何值，由电压源即可确定 C 两端电压与流过的电流无关，电流必定由电压源正极流出，可为任意值 D 两端电压与流过的电流有关，电流未必由电压源正极流出，可为任意值5 电路如题图5所示，若R 、U S 、I S 均大于零, 则电源的功率情况为 （ ） A 电压源与电流源供出功率 B 电压源吸收功率, 电流源供出功率 C 电流源吸收功率，电压源供出功率 D 电流源发出功率, 电压源无法确定6 电路如题图6所示，则电路为 （ ） A .反相放大电路 B. 同相放大电路 C. 减法器 D. 加法器SUiu题图5 题图67 电路如题图7所示，CC 6V U =，C 3k R =Ω，B 10k R =Ω，25β=，当输入电压11V U =时，晶体管处于何种工作状态（ ）题图7A 截止区B 放大区C 饱和区D 无法确定 8 下面关于射极输出器叙述正确的是（）A 射极输出器的输出电压与输入电压同相，电压放大倍数远远大于1；B 射极输出器的输出电压与输入电压反相，电压放大倍数远远大于1；C 射极输出器的输出电压与输入电压同相，电压放大倍数接近于1，但恒小于1；D 射极输出器的输出电压与输入电压反相，电压放大倍数接近于1，但恒小于1；三、计算下列各题（共56分）1 在题图8所示的放大电路中，已知60β=，be 1.8k r =Ω， S 15mV U =，其它参数已标在图中。

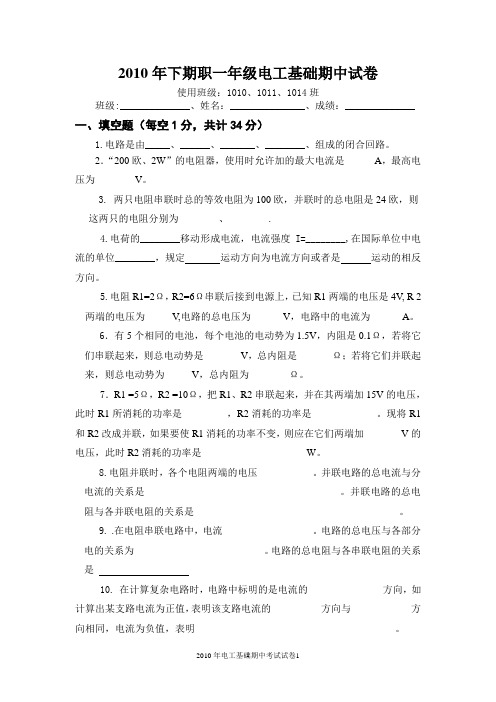

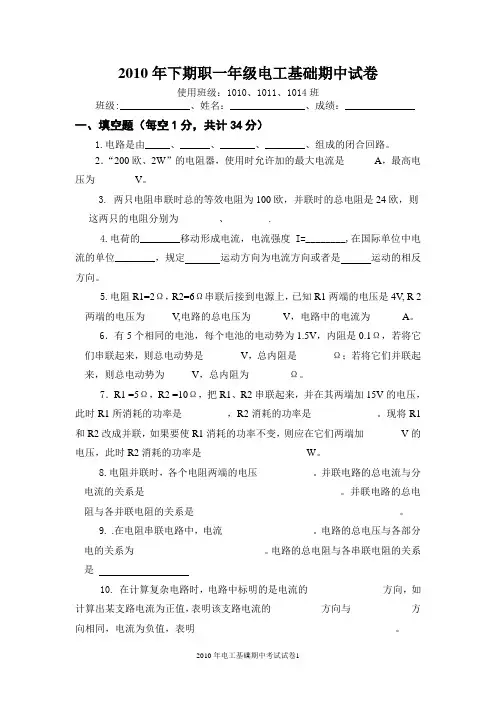

2010年下期职一年级电工基础期中试卷使用班级：1010、1011、1014班班级:______________、姓名：_______________、成绩：______________一、填空题（每空1分，共计34分）1.电路是由_____、______、_______、________、组成的闭合回路。
2．“200欧、2W”的电阻器，使用时允许加的最大电流是______A，最高电压为________V。
3.两只电阻串联时总的等效电阻为100欧，并联时的总电阻是24欧，则这两只的电阻分别为_______ 、________.4.电荷的________移动形成电流，电流强度I=________,在国际单位中电流的单位________，规定运动方向为电流方向或者是运动的相反方向。
5.电阻R1=2Ω，R2=6Ω串联后接到电源上，已知R1两端的电压是4V, R 2两端的电压为_____ V,电路的总电压为______ V，电路中的电流为______ A。
6．有5个相同的电池，每个电池的电动势为1.5V，内阻是0.1Ω，若将它们串联起来，则总电动势是_______ V，总内阻是_______Ω；若将它们并联起来，则总电动势为_____ V，总内阻为________Ω。
7．R1 =5Ω，R2 =10Ω，把R1、R2串联起来，并在其两端加15V的电压，此时R1所消耗的功率是_________，R2消耗的功率是_____________。
现将R1和R2改成并联，如果要使R1消耗的功率不变，则应在它们两端加_______ V的电压，此时R2消耗的功率是_____________________W。
8.电阻并联时，各个电阻两端的电压___________。
并联电路的总电流与分电流的关系是_______________________________________。
并联电路的总电阻与各并联电阻的关系是_________________________________________。

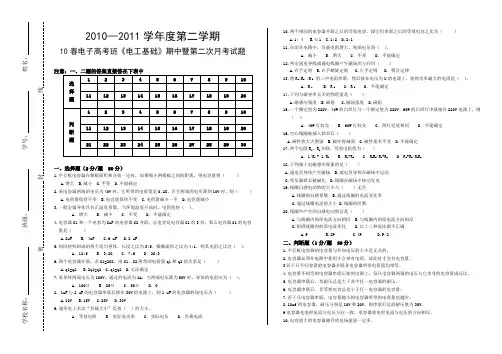

2010—2011学年度第二学期10春电子高考班《电工基础》期中暨第二次月考试题注意：一、二题的答案直接答在下表中一、选择题（2分/题 50分）1.平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将（）A.增大B.减小C.不变D.不能确定2.某电容器两端的电压为40V时，它所带的电荷量是0.2C，若它两端的电压降到10V时，则（）A.电荷量保持不变B.电容量保持不变C.电荷量减少一半D.电容量减小3.一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。
A．增大B．减小C．不变D．不能确定4.电容器C1和一个电容为8uF的电容器C2并联，总电容是电容器C1的3倍，那么电容器C1的电容量是（）A.2uFB. 4uFC.6 uFD.8 uF5.相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（）。
A．12:5 B．3:20 C．7:6 D．20:36.两个电容器并联，若C1=2C2，则C1、C2所带的电荷量q1和q2的关系是（）A.q1=q2B.2q1=q2C.q1=q2D.无法确定7.某导体两端电压为100V，通过的电流为2A；当两端电压降为50V时，导体的电阻应为（）。
A．100ΩB．25ΩC．50ΩD．08. 1uF与2 uF的电容器串联后接在30V的电源上，则1 uF的电容器的端电压为（）A.10VB.15VC.20VD.30V9.通常电工术语“负载大小”是指（）的大小。
A．等效电阻B．实际电功率C．实际电压D．负载电流10.两个相同的电容器并联之后的等效电容，跟它们串联之后的等效电容之比为（）A.1：4B.4:1C.1:2D.2:111.在闭合电路中，负载电阻增大，则端电压将（）。
A．减小B．增大C．不变D．不能确定12.判定通电导线或通电线圈产生磁场的方向用（）A.右手定则B.右手螺旋定则C.左手定则D. 楞次定律13.将R1>R2 >R 3的三中电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是（）。
电工基础期中考试卷一、填空题：共60分，每格1分1、其大小和方向均不随时间变化的电动势、电压、电流统称为直流电；其大小和方向均随时间变化的电动势、电压、电流统称为交流电。
2、交流电的最大值又称为峰值或振幅。
3、交流电的最大值、频率、初相位称为交流电的三要素。
4、已知正弦交流电压u=311sin（628t—30°）伏，它的最大值311伏，有效值440伏，角频率628 rad/s ，频率100 HZ ，初相位—30°。
5、我国工频交流电的频率为50HZ ，周期为0.02 S 。
6、已知电压u=220sin（314t—30°）伏,电流i=22sin（314t+60°）安, 电流超前电压，超前90°。
7、在交流电路中通常是用有郊值进行计算的。
8、两个正弦量的初相之差叫相位差；两个正弦量正交，说明两个正弦量的相位差为90°。
9纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为I=U/R 、电压与电流在相位上的关系为同相；电感元件上电压在相位上超前电流90°；电容元件上电压滞后电流90°。
10、感抗是表示电感线圈对交流电流阻碍作用的物理量。
感抗与频率成正比，X L= 2πfL ，单位是Ω。
11、在正弦交流电路中，已知流过电容元件的电流I=20A，电压u=202sin（314t）伏，则电流i=202sin（314t—90°）安，X C= 1Ω，电容C=3.18×10－3 F,无功功率Q C=400Var有功率P= 0 。
12、在RL串联正弦交流电路中，有功功率P= I2 R ，无功功率Q= I2 X L，视在功功率S= I2 Z13、在RC串联正弦交流电路中，已知电阻R=1Ω，容抗X C=1Ω，则电阻阻抗Z= 2Ω，总电压滞后电流的相位差¢= 45°,如果电压u=102sin（628t—30°）伏,则电流i= 10 sin（628t+15°）,10、对称三相交流电动势的特征是：各相电动势的最大值相等、频率相同、相位互差120°。

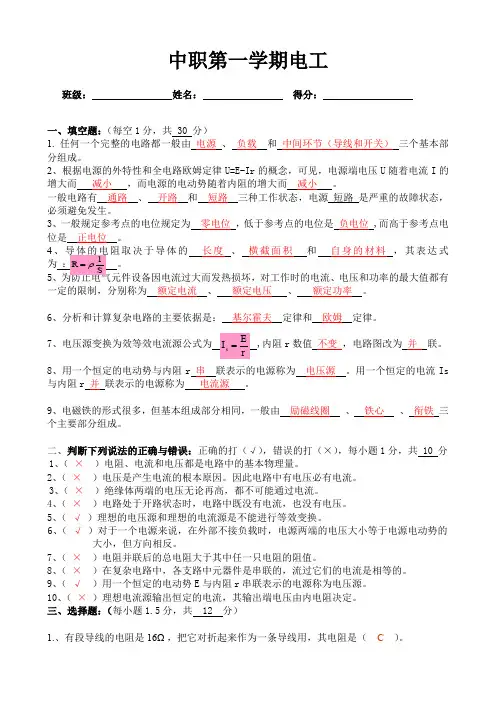

中职第一学期电工班级： 姓名： 得分：一、填空题：（每空1分，共 30 分）1. 任何一个完整的电路都一般由 电源 、 负载 和 中间环节（导线和开关） 三个基本部分组成。
2、根据电源的外特性和全电路欧姆定律U=E-Ir 的概念，可见，电源端电压U 随着电流I 的增大而 减小 ，而电源的电动势随着内阻的增大而 减小 。
一般电路有 通路 、 开路 和 短路 三种工作状态，电源 短路 是严重的故障状态，必须避免发生。
3、一般规定参考点的电位规定为 零电位 ，低于参考点的电位是 负电位 ,而高于参考点电位是 正电位 。
4取决于导体的 长度 、 横截面积 和 自身的材料 ，其表达式 5电压和功率的最大值都有一定的限制，分别称为 额定电流 、 额定电压 、 额定功率 。
6、分析和计算复杂电路的主要依据是： 基尔霍夫 定律和 欧姆 定律。
7内阻r 数值 不变 ，电路图改为 并 联。
8、用一个恒定的电动势与内阻r 串 联表示的电源称为 电压源 。
用一个恒定的电流Is 与内阻r 并 联表示的电源称为 电流源 。
9、电磁铁的形式很多，但基本组成部分相同，一般由 励磁线圈 、 铁心 、 衔铁 三个主要部分组成。
二、判断下列说法的正确与错误：正确的打（√），错误的打（×），每小题1分，共 10 分1、（ × ）电阻、电流和电压都是电路中的基本物理量。
2、（ × ）电压是产生电流的根本原因。
因此电路中有电压必有电流。
3、（ × ）绝缘体两端的电压无论再高，都不可能通过电流。
4、（ × ）电路处于开路状态时，电路中既没有电流，也没有电压。
5、（ √ ）理想的电压源和理想的电流源是不能进行等效变换。
6、（ √ ）对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，但方向相反。
7、（ × ）电阻并联后的总电阻大于其中任一只电阻的阻值。
8、（ × ）在复杂电路中，各支路中元器件是串联的，流过它们的电流是相等的。
北京大学《现代电子电路基础》期中考试试卷姓名：学号：2010.11.3
一、填空题（每空1分，共20分）
1、单口网络可用一个理想电压源和电阻的串联组合进行戴维宁等效置换，电压源的电压等
于该网络的开路电压；等效电阻等于全部独立源为零时从端口看进去的电阻。
2、在四价本征半导体中掺入少量5价元素可构成N型半导体，其多子是电子。
当P
型和N型半导体结合在一起时，在交界面处形成PN结。
3、二极管是非线性器件，当施加正向电压时电流与电压成指数关系；加反向电压时
产生反向饱和电流，其数值很小，体现出二极管具有单向导电性。
4、三极管的输出特性曲线分为截止区、放大区和饱和区三个区域。
其工作在放大区时，
集电极电流I C和基极电流I B的关系为Ic=BI B；其工作在饱和区时，发射结正向偏置，集电结正向偏置。
5、频率响应描述了放大器对不同频率信号的适应能力。
阻容耦合单管共射放大器的上限截
止频率主要取决于结电容，下限截止频率主要取决于耦合电容。
6、功率放大器工作在甲乙类状态是为了消除乙类状态时的交越失真。
7、集成运放通常由输入级、中间级、输出级和偏置电路四部分组成，其级间耦合方式
常采用直接耦合。
为了有效地抑制零点漂移，集成运放的输入级常采用差分放大电路；为了提供一定的驱动能力，输出级常采用功率放大电路。
8、引入负反馈可以改善放大电路多方面的性能，电压串联负反馈可使输入电阻增大，输出
电阻减小，电压增益减小（稳定）。
二、（14分）电路如图所示，已知电流源A I S 2=，
Ω==421R R ，电容F C 01.0=，Ω=2r ，电路
初始时开关S 断开，电路已达稳定状态，
0)0(=-C U 。
0=t 时刻，将开关S 闭合，
求0≥t 时的)(t i 。
解：（1）求)0(+i 0)0()0(=-=+C C U U
S R I i i =+++)0()0(2 )0()0()0(221+=+++R i R ri R i
得：)0(+i =0.8A ---------------------------------------------------（4分）
（2）求)(∞i
∞=t 时电容断开，A I i S 2)(==∞ ----------------------------------------（6分）
（3）求τ，参考右图
信号源为零，电容开路，求等效电阻
rI I R R U ++=)(21
所以
S C R o 1.001.010=⨯==τ ---------------------------------------------------（10分）
（4）根据三要素法，得
------------------------------------------（14分）
C
U
I
1
R 2
R Ω==10I U
R o t
t
e e t i 101.02.12)28.0(2)(---=-+=
三、（14分）电路如图所示，V V CC 12=，静态时
V U CEQ 6=，Ω==k R R L C 3。
令三极管V U CES 0=。
（1）用图解法分析电路的最大不失真输出电压峰值； （2）输入小信号 i u ，得到不失真输出o u ，这时
（a ）减小W R ，分析o u 幅度的变化趋势； （b ）继续减小W R ，分析o u 可能先出现什么失真。
（3）分析电阻B R 的作用。
解：（1）如图，交流负载线交横轴于（9V ，0）
最大不失真输出电压峰值为:
V V V Min u om 3)3,6(==
-------------------（6分）
（2） （4分）
（a ）减小W R ，则↑↓→↑→↑→u be EQ BQ A r I I ，
o u 幅度增加 -------------------（9分） （b ）继续减小W R ，三极管进入饱和区，出现饱和失真 -------------------（11分）
（3）电阻B R 起保护作用，当W R 减小到0时，限制三极管基极电流，避免烧毁三极管。
-------------------（14分）
L
R C
I
四、（12分）电路如图所示，已知三极管的
100=β，Ω=k r be 5，Ω=k R C 10，稳压管
V U Z 6=，V V V EE CC 12==。
测得静态时输出电压V u OQ 6=，试求
(1) 电阻3E R 的值； (2) 差模电压放大倍数ud A ； (3) 估算电路的共模抑制比K CMR 。
解：（1）mA R u V I C OQ CC Q C 6.010/)612(/)(2=-=-= -------------------（2分） mA I I I Q C Q C Q E 2.12233=⨯== -------------------（4分） Ω=-=-=k I U D R Q E BE Z E 4.42.1/)7.06(/)(333 -------------------（6分）
（2）1005
10
1002121=⨯==
be C ud r R A β -------------------（9分）
（3）由于恒流源作为差分管射极电阻，认为其阻值为无穷大， 因此，共模放大倍数为0 电路的共模抑制比K CMR ∞= -------------------（12分）
CC
V
EE
五、（20分）电路如图所示，已知三极管的50=β，V V CC 12=，Ω=k R 2.81，
Ω=k R 8.32，Ω===k R R R 3643，Ω=k R 3005，Ω=k R L 3，Ω=k R S 1。
（1）估算电路的静态工作点； （2）画出电路的微变等效电路； （3）计算电路的i R 、o R 、u A 和us A 。
解：（1） )(6)(3411V R R I V U CQ CC CEQ =+-≈
-------------------（4分）
)(25.1222mA I I BQ CQ ==β
)(25.8522V R I V U CQ CC
CEQ =-≈ -------------------（8分）
（2）如图
----（12分）
（3）
-------------------（16分）
)(96.0////1211Ω===k r R R R R be i i
45921
96.096
.0-=-⨯+=+=
u S i i us A R R R A -------------------（20分）
u L
)(25)1(6
2
5
22A R
R U V I BEQ CC BQ μβ=++-=984
.0)
//)(1()
//)(1(622622=+++=•
L be L u R R r R R A ββ)(53.126
)1(2001
11Ω=++=k I r EQ be β)
(8.61)]//)(1(//[62252Ω=++=k R R r R R L be i β)
(821////
2
5
1262Ω=++==βR R r R R R o be o o )(8.32
12
1V V R R R U
CC BQ =+≈
)
(13
1
111mA R U U I I BEQ BQ EQ CQ =-=
≈)
(201
1
1A I I CQ BQ μβ==
)(26.126
)1(2002
22Ω=++=k I
r EQ be β5
.93)//(1
2411-=-=•
be i u r R R A β92
21-=⋅=•
•
•
u u u A A A r o
六、（20分）电路如图所示，已知V V CC 9=，功放管3T 、4T 的V V CES 2=，Ω=8L R 。
(1) 用瞬时极性法判断级间反馈极性，进而
判断反馈组态； (2) 在深度负反馈条件下，推导电压放大倍
数的表达式；
(3) 求3T 、4T 组成功放电路的最大输出功
率和效率；
(4) 选择功放管的极限参数。
解：（1）瞬时极性法判断级间为负反馈
反馈组态为电压串联 -------------------（4分） （2）F
E E R R R
F +=11
由于是电压串联深度负反馈，所以
1
11E F uF R R
F A +=≈
-------------------（10分） （3）OCL 电路，
最大输出功率为：
效率为：
-------------------（16分） （4）功放管的极限参数
V V U CC CEO BR 182)(=>
A R V I L CC CM 1.1/=>
)(11.52.02.00W P P CES U om CM =⨯=>= -------------------（20分）
R o
W
R U V P L CES CC om 1.38
)29(21)(212
2=-⋅=-⋅=%
619
2
944=-⋅=
-⋅
=
ππηCC
CES
CC V U V。
