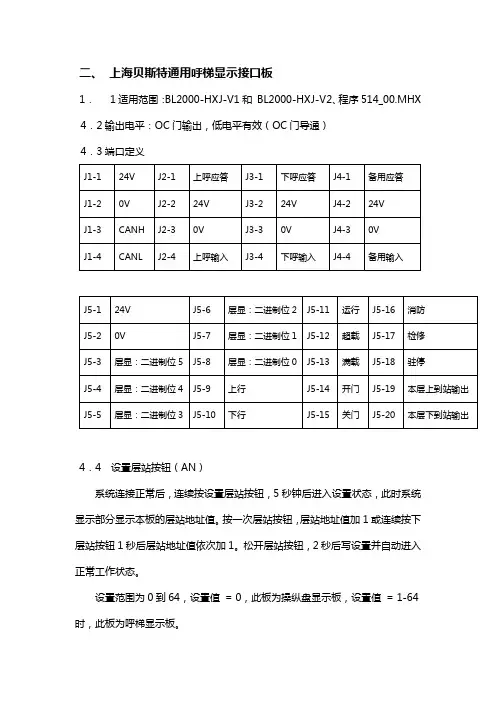

二、上海贝斯特通用呼梯显示接口板
1．1适用范围：BL2000-HXJ-V1和 BL2000-HXJ-V2、程序514_00.MHX
4．2输出电平：OC门输出，低电平有效（OC门导通）
4．4 设置层站按钮（AN）
系统连接正常后，连续按设置层站按钮，5秒钟后进入设置状态，此时系统显示部分显示本板的层站地址值。
按一次层站按钮，层站地址值加1或连续按下层站按钮1秒后层站地址值依次加1。
松开层站按钮，2秒后写设置并自动进入正常工作状态。
设置范围为0到64，设置值 = 0，此板为操纵盘显示板，设置值 = 1-64时，此板为呼梯显示板。
4．5 拨码开关
由拨码开关设置显示偏移量。
拨码开关值 = offsel
实际输出值 = 当前层站物理位置（最底层为0） + offsel。
转接板接口定义：
★注意事项：
1.该接线板仅应用于M2621控制器、SPI(300W-500W)激光器以及海目提供的辅助气体控制模块、指示灯、高度传感器。
如因使用上述以外的器件导致任何的损坏，概不负责。
2.为防止插头插错，B、H、Q接口均有无针脚的插孔，接线时请认真对照针脚及其定义。
3.避免带电插拔接口。
4.H接口引出的线应直连到传感器，尽量避免中间转接。
如上图所示，接口定义如下：
该接口主要用于穿孔气与切割气的
控制，如图所示，从上到下依次接
+24v的电源地、穿孔气、切割气。
（如果穿孔气与切割气颠倒可在控
制手柄里进行修改）
切割头防高反保护信号（暂停）。
注：图中红色方块标示第一脚，即是PIN1。
Vcc 或者Vref 的标示等效，都是标示从接目标板的JTAG 接口电源。

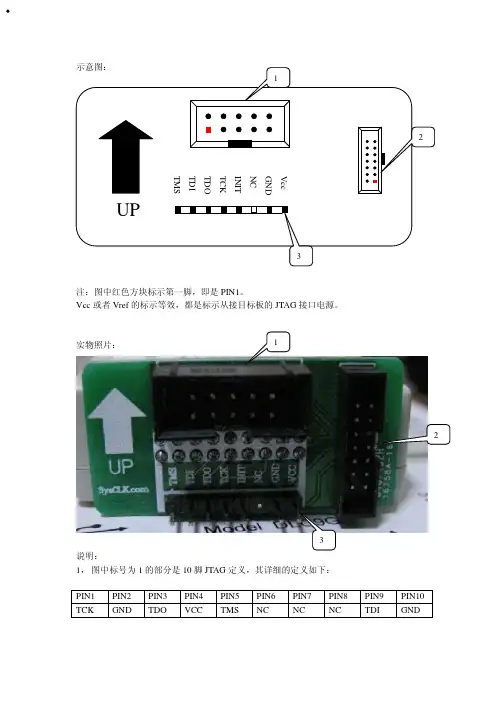

实物照片：说明：1， 图中标号为1的部分是10脚JTAG 定义，其详细的定义如下： PIN1 PIN2 PIN3 PIN4 PIN5 PIN6 PIN7 PIN8 PIN9 PIN10 TCK GNDTDOVCCTMSNCNCNCTDIGND直观对应图如下：其中两个GND在转接板子以及仿真器内部电路板上都是连接在一起的，可以只用一个GND 。
2， 图中标号为2的部分是14脚2.0MM 针距的JTAG 定义，其引脚定义和下载器本身的14脚2.54MM 定义完全对应，都是完全对应XILINX 的原厂接口定义。
也可以直接直观参照盒子上的标签，请注意PIN1的对应，如下：GND VCC NC NC GND TCKTDOTMSNCTDI3，图中标号为3的部分是分离的单股杜邦线的JTAG定义。
这是一种最为灵活的方式，可以直接接在目标板上的插针或是JTAG座上。
如下图所示：常问问题：1，为什么下载器盒子上的接口是14针的，而转接板背面的插口却是10个孔？答：可以的，18孔左右两面各有2个不连接的孔不插在针上的，只是为了占用那个位置，起到防止接插错位的作用。
插的时候注意先从一面对其，之后悠着用力，就可以接插好。
我们之前采用过14孔的接插件，有顾客反馈容易不对其，这是我们改进后的设计。
接插的时候可能要使点巧劲，但是杜绝了接插错位带来的纠结。
发货前测试过，都是可以接插成功的。
2,在JTAG模式下INIT信号线怎么接？答：INIT只是在SPI模式作为WP(写保护)，以及Serial模式下做INIT(初始)用，大多数用户使用的是JTAG模式，在JTAG模式下直接忽略此信号线。
常识附录：1，如何识别常见JTAG插座的针脚序号：我们常说的10PIN实际是10脚，也就是10根插针，同理nPIN就是n脚，n针。
下图是比较常见的10PIN JTAG座实物照片，并且标上针脚号：常见的还有14PIN,20PIN的其样式都是一样的，都会看到有个缺口，为了表示得更明白，我们做个从顶部先下看的抽象示意图，并标上针序：`。

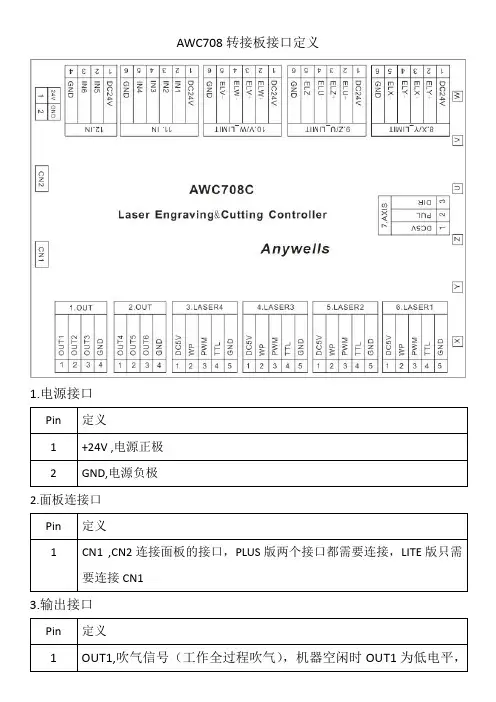

AWC708转接板接口定义1.电源接口Pin定义1 +24V ,电源正极2 GND,电源负极2.面板连接口Pin 定义1 CN1 ,CN2连接面板的接口，PLUS版两个接口都需要连接，LITE版只需要连接CN13.输出接口Pin定义1 OUT1,吹气信号（工作全过程吹气），机器空闲时OUT1为低电平，机器工作时OUT1为高电平2 OUT2,吹气信号（工作过程出光吹气），机器不出光时OUT1为低电平，机器出光时时OUT1为高电平3 OUT3,画笔信号4 GND，电源地输出1 OUT4,送料信号2 OUT5,输出信号，保留3 OUT6,图层吹气信号4 GND，电源地输出4.激光LASER1/2/3/4接口Pin定义1 DC5V，电源输出2 WP，水保护信号输入3 PWM，激光功率信号输入4 TTL，激光开关信号输入5 GND，电源地输出5.轴X/Y/Z/U/V/W接口Pin定义1 DC5V，电源5V输出2 PUL，轴脉冲信号输出3 DIR，轴方向信号输出6.X/Y/Z/U/V/X限位接口Pin定义1 DC24V，电源24V输出2 ELY+/ELU+/ELW+，Y/U/W轴上限位输入信号，轴运动到最大坐标处限位传感器输入信号3 ELX+/ELZ+/ELV+，X/Z/V轴上限位输入信号，轴运动到最大坐标处限位传感器输入信号4 ELY-/ELU-/ELW-，Y/U/W轴下限位输入信号，轴运动到最小坐标（原点）处限位传感器输入信号5 ELX-/ELZ-/ELV-，X/Z/V轴下限位输入信号，轴运动到最小坐标（原点）处限位传感器输入信号6 GND，电源地输出7.输入接口Pin定义1 DC24V，电源24V输出2 IN1，开盖保护信号输入，低电平有效3 IN2，脚踏开关信号输入，低电平有效4 IN3，保留5 IN4，保留6 GND，电源地输出1 DC24V，电源24V输出2 IN5，保留3 IN6，保留4 GND，电源地输出。
目录目录 (1)一、北方蓝芯2.4”（Version2.0）TFT使用文档 (2)二、TFT和转接板电路的性能指标介绍 (2)三、转接电路上的接口说明 (2)四、与程序配套的实验接线说明 (3)五、SD卡使用方法 (4)六、TFT配带程序实现的显示结果 (6)附录——内部TFT控制芯片R61505U的初始化程序 (9)北方蓝芯2.4”（Version2.0）TFT 使用文档一、TFT 和转接板电路的性能指标介绍该款TFT 屏采用信利公司的2.4”超薄超清2.4”TFT 模组，其采用R61505U 控制器（该款控制器为日本RENESAS 公司生产，可以与ILI9320、ILI9325相互替换，时序一致），显示屏质量可靠、不带山寨图标、外观小巧、美观，是2.4”FTF 模组的。
TFT 尺寸：2.4寸TFT 彩屏。
分辨率：320x240，262K 色。
转接板上TFT 接口类型：为了方便8为单片机的控制，在硬件电路上已经设定为8位数据口；转换板接口可兼容12864液晶接口，插上后需根据实际接口来修改程序中的接口定义方可正常显示。
电压类型：支持5V 或3.3V 供电，可以与5V 或3.3V 单片机一起工作。
板上含有3.3V 稳压芯片，通过跳帽来切换5V 和3.3V 工作模式。
SD 卡座：板上载有SD 卡，电路设计为SPI 工作模式。
不带触摸功能的TFT 转接板没有焊接触摸控制电路的相关器件。
注：用51内核单片机做SD 卡实验时建议选用增强型或高档单片机，这样显示速度会大大提高，因为TFT 常常是与高级控制器一起使用的，用普通8位单片机刷屏特别是真彩图片的显示通常很吃力。
二、转接电路上的接口说明图1 TFT 转接板的尺寸图（mm ）1、TFT接口功能说明如下：REST:液晶复位信号；CS:片选信号；DB0～BD7:8位数据口；RD:读控制信号；WR:写控制信号；RS:命令/数据选择，RS=0时可读/写命令，RS=1时不可以读/写命令;BL_EN:液晶背光控制，BL_EN=0关背光，BL_EN=1点亮背光；POWER:接电源,注意根据接入的电源电压来选择跳帽是否短接，3v供电时电源模式选择接口VCC_SEL短接，5v供电时VCC_SEL断开；GND:接地；TFT屏和TFT控制器的规格和具体的参数请参考“TFT规格说明书.pdf”和“R61505U_1.0.pdf”文档；**********************************************2、SD卡接口功能说明：CS:片选信号；DIN:串行数据输入；SCK:始终信号；DOUT:串行数据输出。

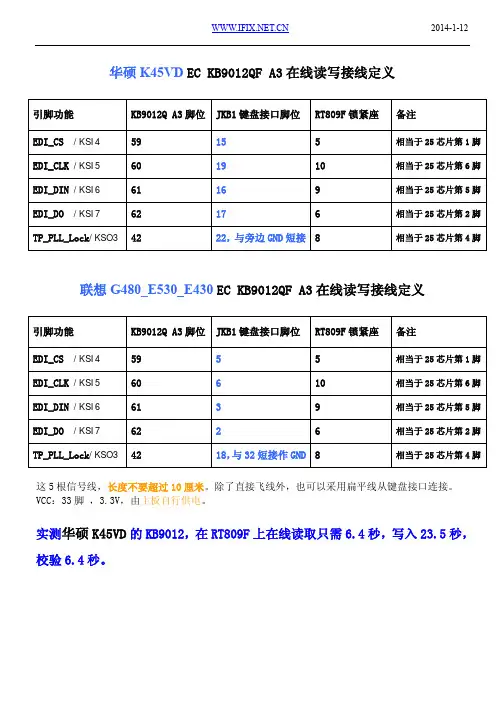

华硕K45VD EC KB9012QF A3在线读写接线定义引脚功能KB9012Q A3脚位JKB1键盘接口脚位RT809F锁紧座备注EDI_CS /KSI459 15 5 相当于25芯片第1脚EDI_CLK /KSI560 19 10 相当于25芯片第6脚EDI_DIN /KSI661 16 9 相当于25芯片第5脚EDI_DO /KSI762 17 6 相当于25芯片第2脚TP_PLL_Lock/KSO342 22，与旁边GND短接8 相当于25芯片第4脚联想G480_E530_E430 EC KB9012QF A3在线读写接线定义引脚功能KB9012Q A3脚位JKB1键盘接口脚位RT809F锁紧座备注EDI_CS /KSI459 5 5 相当于25芯片第1脚EDI_CLK /KSI560 6 10 相当于25芯片第6脚EDI_DIN /KSI661 3 9 相当于25芯片第5脚EDI_DO /KSI762 2 6 相当于25芯片第2脚TP_PLL_Lock/KSO342 18，与32短接作GND 8 相当于25芯片第4脚这5根信号线，长度不要超过10厘米。
除了直接飞线外，也可以采用扁平线从键盘接口连接。
VCC：33脚，3.3V，由主板自行供电。
实测华硕K45VD的KB9012，在RT809F上在线读取只需6.4秒，写入23.5秒，校验6.4秒。
离线读写转接座的最小系统接线方法：一、供电与地：VCC: 9 22 33 67 96 111 125 ，连线到809F锁紧座的12脚，相当于25芯片第8脚；GND: 11 24 35 42(TP_PLL_Lock) 69(AGND) 94 113 ，连线到809F锁紧座的8脚，相当于25芯片第4脚；转接板上，VCC与GND之间接一个10uF电解电容和一个104片容。
二、时钟：此芯片内置RC振荡器，不需要晶振也可以在线读取。
三、复位：ECRST#: 37脚，接51K片阻对VCC，104片容对地，低电平复位电路。
TYPE-C工作原理一、Type-C简介以及历史自1998年以来，USB发布至今，USB已经走过20个年头有余了。
在这20年间，USB-IF组织发布N种接口状态，包括A口、B口、MINI-A、MINI-B、Micro-A、Micro-B等等接口形态，由于各家产品的喜好不同，不同产品使用不同类型的插座，因此悲剧来了，我们也要常备N中不明用途的接口转接线材。
图1 USB协议发布时间节点而对于Type-C来说，看起来USB标准化组织也是意识到统一和标准化问题，在定义标准时，除了硬件接口定义上，还增加了一部分“个性化”特点。
分别是什么呢？1.1 定义了全新的接口形态接口大小跟Micro USB相近，约为8.3mm x 2.5mm，支持正反插，同时也规范了对应的线材，接口定义如下（线材端只有一对USB2.0 DATA）：在插座定义上，定义了如下两种插座：a）全功能的Type-C插座，可以用于支持USB2.0、USB3.1、等特性的平台和设备。
b）USB 2.0 Type-C插座，只可以用在支持USB2.0的平台和设备上。
在插头定义上，定义了如下三种插头：a）全功能的Type-C插头，可以用于支持USB2.0、USB3.1、等特性的平台和设备。
b）USB 2.0 Type-C插头，只可以用在支持USB2.0的平台和设备上。
c）USB Type-C Power-Only插头，用在那些只需要供电设备上（如充电器）。
在线缆定义上，定义了如下三种线缆：a）两端都是全功能Type-C插头的全功能Type-C线缆。
b）两端都是USB 2.0 Type-C插头的USB 2.0 Type-C线缆。
c）只有一端是Type-C插头（全功能Type-C插头或者USB 2.0 Type-C插头）的线缆。
还定义了N种为了兼容旧设备的线缆：a）一种线缆，一端是全功能的Type-C插头，另一端是USB 3.1 Type-A插头。
b）一种线缆，一端是USB 2.0 Type-C插头，另一端是USB 2.0 Type-A插头。
京华转接头接线定义
京华转接头接线定义指的是在电路中使用的一种连接器，可用于将接口转接成不同的接口形式，达到连接不同设备的目的。
这种转接头通常具有一个与设备接口相匹配的一端，用于与设备连接，另一端则具有不同接口类型，用于与其他设备连接。
转接头可以通过转换物理连接方式或电信号类型，实现设备间的兼容性。
例如，可以使用京华转接头将一个USB接口转接成HDMI接口，从而连接USB 设备和支持HDMI输入的显示器。
转接头的中间部分通常是一种接口转换芯片，用于实现信号的转换和适配。
京华转接头通常可用于各种不同设备之间的接口转换，如计算机、手机、电视、音频设备等。
由于不同设备通常配备不同类型的接口，所以京华转接头能够提供便利的连接解决方案，使得设备之间可以互联互通。
tpro高频头转接座引脚定义
tpro高频头转接座是一种用于连接电子设备的接口，可以将不同类型的高频头连接到一起。
它的引脚定义是指连接到tpro高频头转接座上的引脚的功能和作用。
tpro高频头转接座通常具有多个引脚，每个引脚都有特定的功能。
这些引脚可以用来传输电源信号、数据信号或其他控制信号，以实现设备之间的通信和协调工作。
让我们来看看tpro高频头转接座的引脚定义。
一般来说，它包括以下几个引脚：
1. 电源引脚：这些引脚用于连接设备的电源，提供所需的电能。
它们通常被标记为Vcc和GND，分别代表正电源和地线。
2. 数据引脚：这些引脚用于传输设备之间的数据信号。
它们通常被标记为Tx和Rx，分别代表传输和接收数据。
3. 控制引脚：这些引脚用于控制设备的运行状态或执行特定的功能。
它们的功能各不相同，具体取决于设备的需求。
例如，一个引脚可以用于启动设备，另一个引脚可以用于重置设备。
通过这些引脚的连接，tpro高频头转接座可以实现设备之间的高频头连接和通信。
它为设备的正常运行提供了必要的电源和信号传输功能。
总的来说，tpro高频头转接座的引脚定义是为了实现设备之间的连接和通信。
不同的引脚具有不同的功能，包括电源引脚、数据引脚和控制引脚。
这些引脚的正确连接和使用，可以保证设备的正常运行和协调工作。
3.5mm插头最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。
最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。
