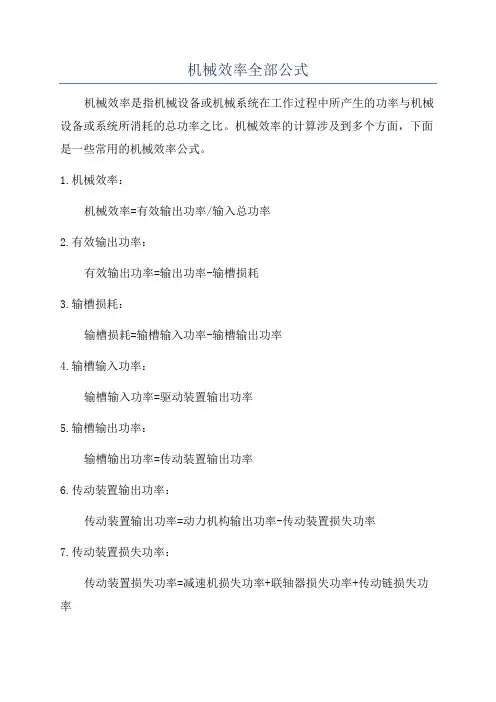

机械效率全部公式
机械效率是指机械设备或机械系统在工作过程中所产生的功率与机械设备或系统所消耗的总功率之比。

机械效率的计算涉及到多个方面，下面是一些常用的机械效率公式。

1.机械效率：
机械效率=有效输出功率/输入总功率
2.有效输出功率：
有效输出功率=输出功率-输槽损耗
3.输槽损耗：
输槽损耗=输槽输入功率-输槽输出功率
4.输槽输入功率：
输槽输入功率=驱动装置输出功率
5.输槽输出功率：
输槽输出功率=传动装置输出功率
6.传动装置输出功率：
传动装置输出功率=动力机构输出功率-传动装置损失功率
7.传动装置损失功率：
传动装置损失功率=减速机损失功率+联轴器损失功率+传动链损失功率
8.减速机损失功率：
减速机损失功率=减速机输入功率-减速机输出功率
9.减速机输入功率：
减速机输入功率=减速机输出功率+减速机损失功率
10.传动链损失功率：
传动链损失功率=链条传递功率-链条输出功率
11.链条传递功率：
链条传递功率=链条输入功率-链条损失功率
12.链条输入功率：
链条输入功率=链条输出功率+链条损失功率
13.机械效率（考虑传输机械的功率损耗）：
机械效率=传动装置输出功率/驱动装置输出功率
14.驱动装置输出功率：
驱动装置输出功率=输入功率-内螺母力矩功率损失（如螺杆、丝杠装置）
这些公式涵盖了机械效率计算中常见的各个方面。

需要根据具体的机械设备和系统的结构、动力传递方式以及功率损耗情况，选择适合的公式进行计算。

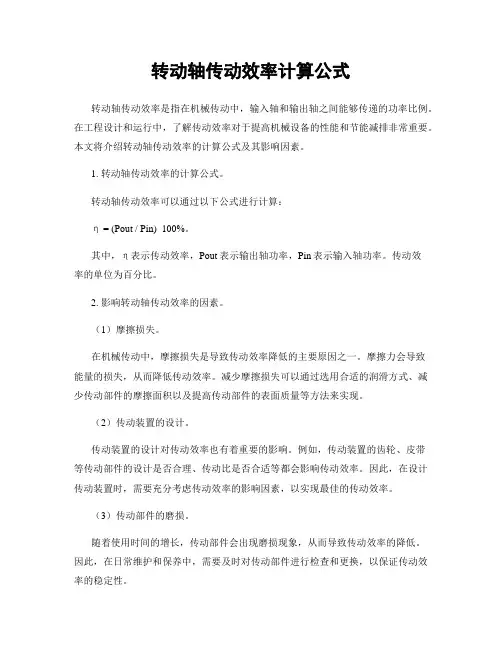

转动轴传动效率计算公式转动轴传动效率是指在机械传动中，输入轴和输出轴之间能够传递的功率比例。

在工程设计和运行中，了解传动效率对于提高机械设备的性能和节能减排非常重要。

本文将介绍转动轴传动效率的计算公式及其影响因素。

1. 转动轴传动效率的计算公式。

转动轴传动效率可以通过以下公式进行计算：η = (Pout / Pin) 100%。

其中，η表示传动效率，Pout表示输出轴功率，Pin表示输入轴功率。

传动效率的单位为百分比。

2. 影响转动轴传动效率的因素。

（1）摩擦损失。

在机械传动中，摩擦损失是导致传动效率降低的主要原因之一。

摩擦力会导致能量的损失，从而降低传动效率。

减少摩擦损失可以通过选用合适的润滑方式、减少传动部件的摩擦面积以及提高传动部件的表面质量等方法来实现。

（2）传动装置的设计。

传动装置的设计对传动效率也有着重要的影响。

例如，传动装置的齿轮、皮带等传动部件的设计是否合理、传动比是否合适等都会影响传动效率。

因此，在设计传动装置时，需要充分考虑传动效率的影响因素，以实现最佳的传动效率。

（3）传动部件的磨损。

随着使用时间的增长，传动部件会出现磨损现象，从而导致传动效率的降低。

因此，在日常维护和保养中，需要及时对传动部件进行检查和更换，以保证传动效率的稳定性。

3. 计算实例。

假设一个传动装置的输入轴功率为1000W，输出轴功率为800W，根据上述公式可以计算出传动效率为：η = (800W / 1000W) 100% = 80%。

通过计算可以得知，该传动装置的传动效率为80%。

4. 传动效率的优化。

为了提高传动效率，可以从以下几个方面进行优化：（1）选用高效的传动装置。

在选择传动装置时，应优先考虑其传动效率。

例如，对于齿轮传动，可以选择高精度的齿轮以及合适的润滑方式来提高传动效率。

（2）优化传动装置的设计。

在传动装置的设计中，应充分考虑传动效率的影响因素，采取合理的设计措施来提高传动效率。

（3）定期维护和保养。

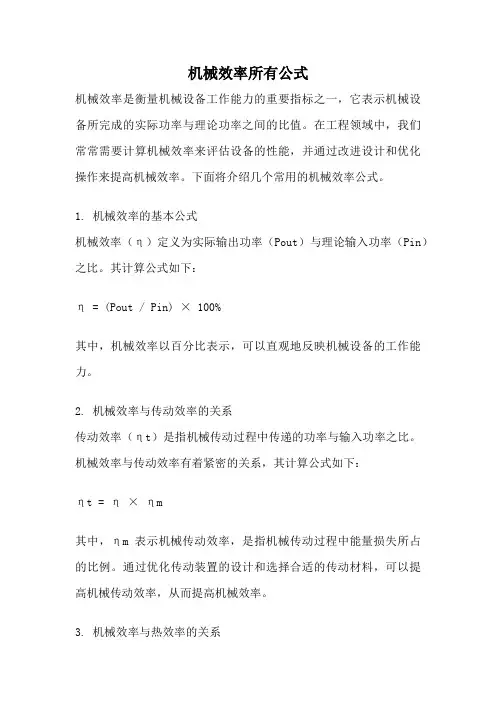

机械效率所有公式机械效率是衡量机械设备工作能力的重要指标之一，它表示机械设备所完成的实际功率与理论功率之间的比值。

在工程领域中，我们常常需要计算机械效率来评估设备的性能，并通过改进设计和优化操作来提高机械效率。

下面将介绍几个常用的机械效率公式。

1. 机械效率的基本公式机械效率（η）定义为实际输出功率（Pout）与理论输入功率（Pin）之比。

其计算公式如下：η = (Pout / Pin) × 100%其中，机械效率以百分比表示，可以直观地反映机械设备的工作能力。

2. 机械效率与传动效率的关系传动效率（ηt）是指机械传动过程中传递的功率与输入功率之比。

机械效率与传动效率有着紧密的关系，其计算公式如下：ηt = η × ηm其中，ηm表示机械传动效率，是指机械传动过程中能量损失所占的比例。

通过优化传动装置的设计和选择合适的传动材料，可以提高机械传动效率，从而提高机械效率。

3. 机械效率与热效率的关系热效率（ηth）是指机械设备在工作过程中能量转换的效率，即输出功率与输入热功率之比。

机械效率与热效率之间存在一定的关系，其计算公式如下：ηth = η × ηt热效率与机械效率的乘积等于总效率，表示机械设备能够将输入的热能转化为有用的输出功率的能力。

4. 机械效率与电机效率的关系电机效率（ηe）是指电动机输出的机械功率与输入的电功率之比。

在电机驱动的机械设备中，机械效率与电机效率之间存在一定的关系，其计算公式如下：ηe = η × ηt × ηm通过提高电机效率、机械传动效率和机械设备的效率，可以进一步提高机械效率。

5. 机械效率与能源利用率的关系能源利用率（EU）是指机械设备在能源转换过程中能够利用的能源比例。

机械效率与能源利用率之间存在一定的关系，其计算公式如下：EU = η × ηt × ηm × ηe通过提高机械效率和各个环节的效率，可以提高能源利用率，降低能源消耗。

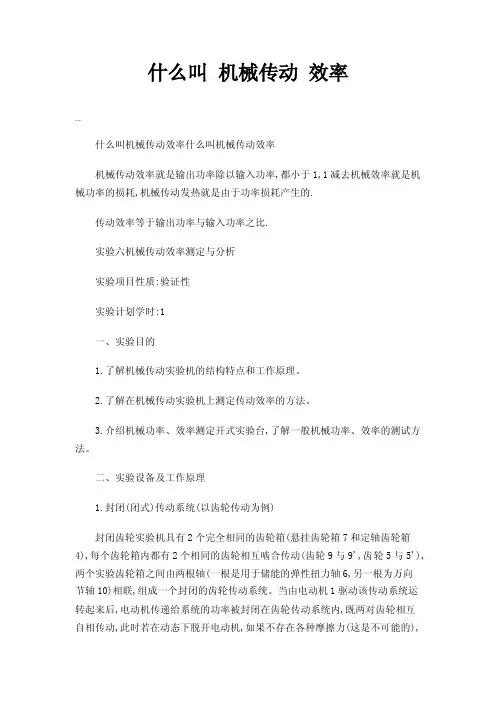

什么叫机械传动效率什么叫机械传动效率什么叫机械传动效率机械传动效率就是输出功率除以输入功率,都小于1,1减去机械效率就是机械功率的损耗,机械传动发热就是由于功率损耗产生的.传动效率等于输出功率与输入功率之比.实验六机械传动效率测定与分析实验项目性质:验证性实验计划学时:1一、实验目的1.了解机械传动实验机的结构特点和工作原理。

2.了解在机械传动实验机上测定传动效率的方法。

3.介绍机械功率、效率测定开式实验台,了解一般机械功率、效率的测试方法。

二、实验设备及工作原理1.封闭(闭式)传动系统(以齿轮传动为例)封闭齿轮实验机具有2个完全相同的齿轮箱(悬挂齿轮箱7和定轴齿轮箱4),每个齿轮箱内都有2个相同的齿轮相互啮合传动(齿轮9与9',齿轮5与5'),两个实验齿轮箱之间由两根轴(一根是用于储能的弹性扭力轴6,另一根为万向节轴10)相联,组成一个封闭的齿轮传动系统。

当由电动机1驱动该传动系统运转起来后,电动机传递给系统的功率被封闭在齿轮传动系统内,既两对齿轮相互自相传动,此时若在动态下脱开电动机,如果不存在各种摩擦力(这是不可能的),且不考虑搅油及其它能量损失,该齿轮传动系统将成为永动系统;由于存在摩擦力及其它能量损耗,在系统运转起来后,为使系统连续运转下去,由电动机继续提供系统能耗损失的能量,此时电动机输出的功率仅为系统传动功率的20%左右。

对于实验时间较长的情况,封闭式实验机是有利于节能的。

1.悬挂电动机2.转矩传感器3.转速传感器4.定轴齿轮箱5.定轴齿轮副6.弹性扭力轴7.悬挂齿轮箱8.加载砝码9.悬挂齿轮副10.万向节轴11.转速脉冲发生器2.电动机的输出功率电动机1为直流调速电机,电动机转子与定轴齿轮箱输入轴相联,电动机采用外壳悬挂支承结构(既电机外壳可绕支承轴线转动);电动机的输出转矩等于电动机转子与定子之间相互作用的电磁力矩,与电动机外壳(定子)相联的转矩传感器2提供的外力矩与作用于定子的电磁力矩相平衡,故转矩传感器测得的力矩即为电动机的输出转矩T0;电动机转速为n,电动机输出功率为P0=nT0/9550(KW)。

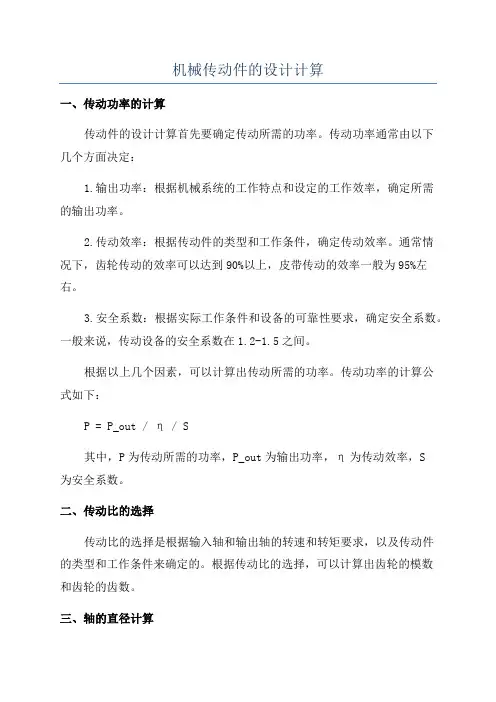

机械传动件的设计计算一、传动功率的计算传动件的设计计算首先要确定传动所需的功率。

传动功率通常由以下几个方面决定：1.输出功率：根据机械系统的工作特点和设定的工作效率，确定所需的输出功率。

2.传动效率：根据传动件的类型和工作条件，确定传动效率。

通常情况下，齿轮传动的效率可以达到90%以上，皮带传动的效率一般为95%左右。

3.安全系数：根据实际工作条件和设备的可靠性要求，确定安全系数。

一般来说，传动设备的安全系数在1.2-1.5之间。

根据以上几个因素，可以计算出传动所需的功率。

传动功率的计算公式如下：P = P_out / η / S其中，P为传动所需的功率，P_out为输出功率，η为传动效率，S为安全系数。

二、传动比的选择传动比的选择是根据输入轴和输出轴的转速和转矩要求，以及传动件的类型和工作条件来确定的。

根据传动比的选择，可以计算出齿轮的模数和齿轮的齿数。

三、轴的直径计算根据传动所需的转矩和转速，可以计算出轴的直径。

轴的直径计算公式如下：d=(16*T)/(π*σ*n)其中，d为轴的直径，T为所需传动转矩，σ为许用剪应力，n为转速。

齿轮传动的设计计算是机械传动件设计中最常见的计算。

主要包括齿轮的模数、齿数、齿宽、啮合角等参数的计算。

1.模数的选择：根据传动比和输入轴的转速和扭矩要求，可以选择合适的模数。

一般来说，模数越大，齿轮强度越高，但齿轮的体积和重量也会增加。

2.齿数的设计：通过传动比和齿轮的参数计算，可以确定输入轮和输出轮的齿数。

一般来说，输入轮的齿数应比输出轮的齿数多，以提高传动的稳定性和平稳性。

3.齿宽的设计：根据传动扭矩和齿轮的参数，可以计算出齿宽。

齿宽的设计要满足齿轮强度和齿面接触强度的要求。

4.啮合角的设计：通过传动比和齿轮的参数计算，可以确定齿轮的啮合角。

啮合角的设计要尽量选择合理的范围，以保证齿轮的工作稳定性和平滑性。

总结：机械传动件的设计计算主要涉及传动功率的计算、传动比的选择、轴的直径计算和齿轮传动的设计计算等几个方面。

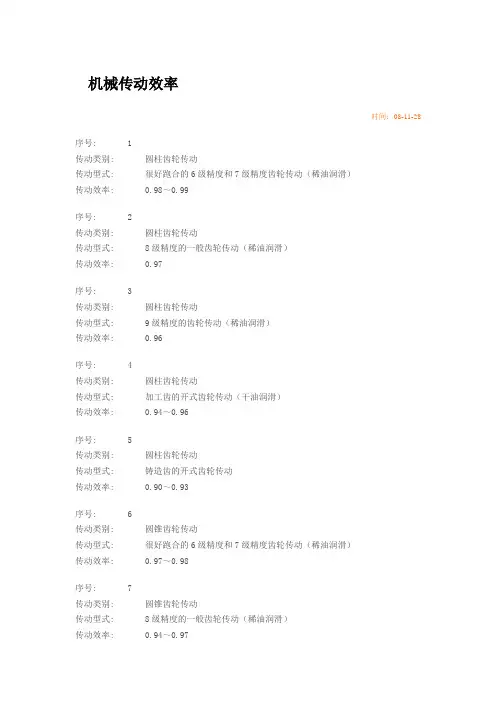

机械传动效率时间：08-11-28序号: 1传动类别: 圆柱齿轮传动传动型式: 很好跑合的6级精度和7级精度齿轮传动（稀油润滑）传动效率: 0.98～0.99序号: 2传动类别: 圆柱齿轮传动传动型式: 8级精度的一般齿轮传动（稀油润滑）传动效率: 0.97序号: 3传动类别: 圆柱齿轮传动传动型式: 9级精度的齿轮传动（稀油润滑）传动效率: 0.96序号: 4传动类别: 圆柱齿轮传动传动型式: 加工齿的开式齿轮传动（干油润滑）传动效率: 0.94～0.96序号: 5传动类别: 圆柱齿轮传动传动型式: 铸造齿的开式齿轮传动传动效率: 0.90～0.93序号: 6传动类别: 圆锥齿轮传动传动型式: 很好跑合的6级精度和7级精度齿轮传动（稀油润滑）传动效率: 0.97～0.98序号: 7传动类别: 圆锥齿轮传动传动型式: 8级精度的一般齿轮传动（稀油润滑）传动效率: 0.94～0.97序号: 8传动类别: 圆锥齿轮传动传动型式: 加工齿的开式齿轮传动（干油润滑）传动效率: 0.92～0.95序号: 9传动类别: 圆锥齿轮传动传动型式: 铸造齿的开式齿轮传动传动效率: 0.88～0.92序号: 10传动类别: 蜗杆传动传动型式: 自锁蜗杆传动效率: 0.4～0.45序号: 11传动类别: 蜗杆传动传动型式: 单头蜗杆传动效率: 0.7～0.75序号: 12传动类别: 蜗杆传动传动型式: 双头蜗杆传动效率: 0.75～0.82序号: 13传动类别:  蜗杆传动传动型式: 三头和四头蜗杆传动效率: 0.8～0.92序号: 14传动类别: 蜗杆传动传动型式: 圆弧面蜗杆传动传动效率: 0.85～0.95序号: 15传动类别: 带传动传动型式: 平带无压紧轮的开式传动传动效率: 0.98序号: 16传动类别: 带传动传动型式: 平带有压紧轮的开式传动传动效率: 0.97序号: 17传动类别: 带传动传动型式: 平带交叉传动传动效率: 0.9序号: 18传动类别: 带传动传动型式: V带传动传动效率: 0.96序号: 19传动类别: 带传动传动型式: 同步齿形带传动传动效率: 0.96～0.98序号: 20传动类别: 链传动传动型式: 焊接链传动效率: 0.93序号: 21传动类别: 链传动传动型式: 片式关节链传动效率: 0.95序号: 22传动类别: 链传动传动型式: 滚子链传动效率: 0.96序号: 23传动类别: 链传动传动型式: 无声链传动效率: 0.97序号: 24传动类别: 丝杠传动传动型式: 滑动丝杠传动效率: 0.3～0.6序号: 25传动类别: 丝杠传动传动型式: 滚动丝杠传动效率: 0.85～0.95序号: 26传动类别: 绞车卷筒传动型式:传动效率: 0.94～0.97序号: 27传动类别:滑动轴承传动型式: 润滑不良传动效率: 0.94序号: 28传动类别: 滑动轴承传动型式: 润滑正常传动效率: 0.97序号: 29传动类别: 滑动轴承传动型式: 润滑特好（压力润滑）传动效率: 0.98序号: 30传动类别: 滑动轴承传动型式: 液体摩擦传动效率: 0.99序号: 31传动类别: 滚动轴承传动型式: 球轴承（稀油润滑）传动效率: 0.99序号: 32传动类别: 滚动轴承传动型式: 滚子轴承（稀油润滑）传动效率: 0.98序号: 33传动类别: 摩擦传动传动型式: 平摩擦传动传动效率: 0.85～0.92序号: 34传动类别: 摩擦传动传动型式: 槽摩擦传动传动效率: 0.88～0.90序号: 35传动类别: 摩擦传动传动型式: 卷绳轮传动效率: 0.95序号: 36传动类别: 联轴器传动型式: 浮动联轴器传动效率: 0.97～0.99序号: 37传动类别: 联轴器传动型式: 齿轮联轴器传动效率: 0.99序号: 38传动类别: 联轴器传动型式: 弹性联轴器传动效率: 0.99～0.995序号: 39传动类别: 联轴器传动型式:; 万向联轴器（α≤3°）传动效率: 0.97～0.98序号: 40传动类别: 联轴器传动型式: 万向联轴器（α＞3°）传动效率: 0.95～0.97序号: 41传动类别: 联轴器传动型式: 梅花接轴传动效率: 0.97～0.98序号: 42传动类别: 联轴器传动型式: 液力联轴器（在设计点）传动效率: 0.95～0.98序号: 43传动类别: 复滑轮组传动型式: 滑动轴承（i=2～6）传动效率: 0.98～0.90序号: 44传动类别: 复滑轮组传动型式: 滚动轴承（i=2～6）传动效率: 0.99～0.95序号: 45传动类别: 减（变）速器传动型式: 单级圆柱齿轮减速器传动效率: 0.97～0.98序号: 46传动类别: 减（变）速器传动型式: 双级圆柱齿轮减速器传动效率: 0.95～0.96序号: 47传动类别: 减（变）速器传动型式: 单级行星圆柱齿轮减速器传动效率: 0.95～0.96序号: 48传动类别: 减（变）速器传动型式: 单级行星摆线针轮减速器传动效率: 0.90～0.97序号: 49传动类别: 减（变）速器传动型式: 单级圆锥齿轮减速器传动效率: 0.95～0.96序号: 50传动类别: 减（变）速器传动型式: 双级圆锥-圆柱齿轮减速器传动效率: 0.94～0.95序号: 51传动类别: 减（变）速器传动型式: 无级变速器传动效率: 0.92～0.95序号: 52传动类别:   减（变）速器传动型式: 轧机人字齿轮座（滑动轴承）传动效率: 0.93～0.95序号: 53传动类别: 减（变）速器传动型式: 轧机人字齿轮座（滚动轴承）传动效率: 0.94～0.96序号: 54传动类别: 减（变）速器传动型式: 轧机主减速器（包括主联轴器和电机联轴器）传动效率: 0.93～0.96。

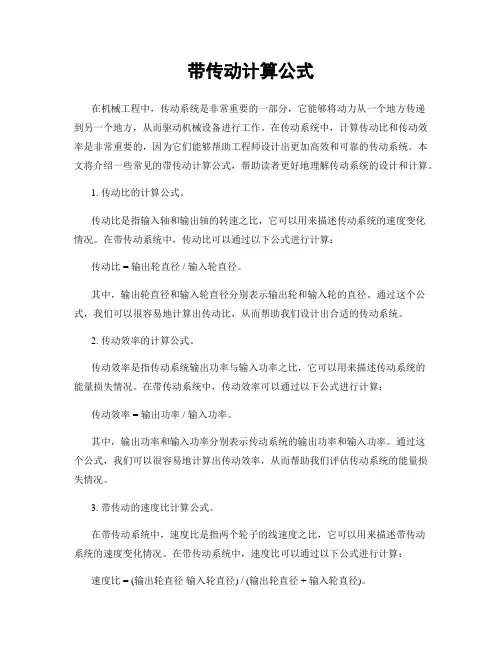

带传动计算公式在机械工程中，传动系统是非常重要的一部分，它能够将动力从一个地方传递到另一个地方，从而驱动机械设备进行工作。

在传动系统中，计算传动比和传动效率是非常重要的，因为它们能够帮助工程师设计出更加高效和可靠的传动系统。

本文将介绍一些常见的带传动计算公式，帮助读者更好地理解传动系统的设计和计算。

1. 传动比的计算公式。

传动比是指输入轴和输出轴的转速之比，它可以用来描述传动系统的速度变化情况。

在带传动系统中，传动比可以通过以下公式进行计算：传动比 = 输出轮直径 / 输入轮直径。

其中，输出轮直径和输入轮直径分别表示输出轮和输入轮的直径。

通过这个公式，我们可以很容易地计算出传动比，从而帮助我们设计出合适的传动系统。

2. 传动效率的计算公式。

传动效率是指传动系统输出功率与输入功率之比，它可以用来描述传动系统的能量损失情况。

在带传动系统中，传动效率可以通过以下公式进行计算：传动效率 = 输出功率 / 输入功率。

其中，输出功率和输入功率分别表示传动系统的输出功率和输入功率。

通过这个公式，我们可以很容易地计算出传动效率，从而帮助我们评估传动系统的能量损失情况。

3. 带传动的速度比计算公式。

在带传动系统中，速度比是指两个轮子的线速度之比，它可以用来描述带传动系统的速度变化情况。

在带传动系统中，速度比可以通过以下公式进行计算：速度比 = (输出轮直径输入轮直径) / (输出轮直径 + 输入轮直径)。

通过这个公式，我们可以很容易地计算出速度比，从而帮助我们设计出合适的带传动系统。

4. 带传动的张紧力计算公式。

在带传动系统中，张紧力是指带传动系统中张紧轮对带的张紧力，它可以用来描述带传动系统的张紧情况。

在带传动系统中，张紧力可以通过以下公式进行计算：张紧力 = 张紧力系数×带张紧力。

其中，张紧力系数是指张紧轮对带的张紧系数，带张紧力是指带张紧轮对带的张紧力。

通过这个公式，我们可以很容易地计算出张紧力，从而帮助我们设计出合适的带传动系统。
