机械效率全部公式
机械效率是指机械设备或机械系统在工作过程中所产生的功率与机械设备或系统所消耗的总功率之比。
机械效率的计算涉及到多个方面，下面是一些常用的机械效率公式。
1.机械效率：
机械效率=有效输出功率/输入总功率
2.有效输出功率：
有效输出功率=输出功率-输槽损耗
3.输槽损耗：
输槽损耗=输槽输入功率-输槽输出功率
4.输槽输入功率：
输槽输入功率=驱动装置输出功率
5.输槽输出功率：
输槽输出功率=传动装置输出功率
6.传动装置输出功率：
传动装置输出功率=动力机构输出功率-传动装置损失功率
7.传动装置损失功率：
传动装置损失功率=减速机损失功率+联轴器损失功率+传动链损失功率
8.减速机损失功率：
减速机损失功率=减速机输入功率-减速机输出功率
9.减速机输入功率：
减速机输入功率=减速机输出功率+减速机损失功率
10.传动链损失功率：
传动链损失功率=链条传递功率-链条输出功率
11.链条传递功率：
链条传递功率=链条输入功率-链条损失功率
12.链条输入功率：
链条输入功率=链条输出功率+链条损失功率
13.机械效率（考虑传输机械的功率损耗）：
机械效率=传动装置输出功率/驱动装置输出功率
14.驱动装置输出功率：
驱动装置输出功率=输入功率-内螺母力矩功率损失（如螺杆、丝杠装置）
这些公式涵盖了机械效率计算中常见的各个方面。
需要根据具体的机械设备和系统的结构、动力传递方式以及功率损耗情况，选择适合的公式进行计算。
什么叫机械传动效率什么叫机械传动效率什么叫机械传动效率机械传动效率就是输出功率除以输入功率,都小于1,1减去机械效率就是机械功率的损耗,机械传动发热就是由于功率损耗产生的.传动效率等于输出功率与输入功率之比.实验六机械传动效率测定与分析实验项目性质:验证性实验计划学时:1一、实验目的1.了解机械传动实验机的结构特点和工作原理。
2.了解在机械传动实验机上测定传动效率的方法。
3.介绍机械功率、效率测定开式实验台,了解一般机械功率、效率的测试方法。
二、实验设备及工作原理1.封闭(闭式)传动系统(以齿轮传动为例)封闭齿轮实验机具有2个完全相同的齿轮箱(悬挂齿轮箱7和定轴齿轮箱4),每个齿轮箱内都有2个相同的齿轮相互啮合传动(齿轮9与9',齿轮5与5'),两个实验齿轮箱之间由两根轴(一根是用于储能的弹性扭力轴6,另一根为万向节轴10)相联,组成一个封闭的齿轮传动系统。
当由电动机1驱动该传动系统运转起来后,电动机传递给系统的功率被封闭在齿轮传动系统内,既两对齿轮相互自相传动,此时若在动态下脱开电动机,如果不存在各种摩擦力(这是不可能的),且不考虑搅油及其它能量损失,该齿轮传动系统将成为永动系统;由于存在摩擦力及其它能量损耗,在系统运转起来后,为使系统连续运转下去,由电动机继续提供系统能耗损失的能量,此时电动机输出的功率仅为系统传动功率的20%左右。
对于实验时间较长的情况,封闭式实验机是有利于节能的。
1.悬挂电动机2.转矩传感器3.转速传感器4.定轴齿轮箱5.定轴齿轮副6.弹性扭力轴7.悬挂齿轮箱8.加载砝码9.悬挂齿轮副10.万向节轴11.转速脉冲发生器2.电动机的输出功率电动机1为直流调速电机,电动机转子与定轴齿轮箱输入轴相联,电动机采用外壳悬挂支承结构(既电机外壳可绕支承轴线转动);电动机的输出转矩等于电动机转子与定子之间相互作用的电磁力矩,与电动机外壳(定子)相联的转矩传感器2提供的外力矩与作用于定子的电磁力矩相平衡,故转矩传感器测得的力矩即为电动机的输出转矩T0;电动机转速为n,电动机输出功率为P0=nT0/9550(KW)。

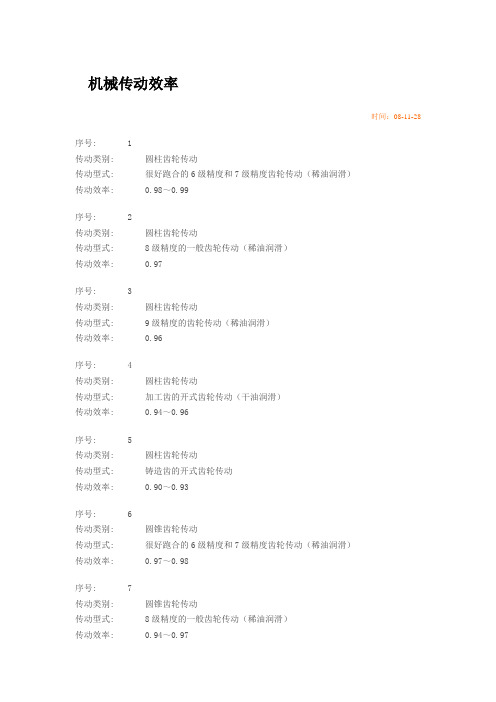

机械传动效率时间：08-11-28序号: 1传动类别: 圆柱齿轮传动传动型式: 很好跑合的6级精度和7级精度齿轮传动（稀油润滑）传动效率: 0.98～0.99序号: 2传动类别: 圆柱齿轮传动传动型式: 8级精度的一般齿轮传动（稀油润滑）传动效率: 0.97序号: 3传动类别: 圆柱齿轮传动传动型式: 9级精度的齿轮传动（稀油润滑）传动效率: 0.96序号: 4传动类别: 圆柱齿轮传动传动型式: 加工齿的开式齿轮传动（干油润滑）传动效率: 0.94～0.96序号: 5传动类别: 圆柱齿轮传动传动型式: 铸造齿的开式齿轮传动传动效率: 0.90～0.93序号: 6传动类别: 圆锥齿轮传动传动型式: 很好跑合的6级精度和7级精度齿轮传动（稀油润滑）传动效率: 0.97～0.98序号: 7传动类别: 圆锥齿轮传动传动型式: 8级精度的一般齿轮传动（稀油润滑）传动效率: 0.94～0.97序号: 8传动类别: 圆锥齿轮传动传动型式: 加工齿的开式齿轮传动（干油润滑）传动效率: 0.92～0.95序号: 9传动类别: 圆锥齿轮传动传动型式: 铸造齿的开式齿轮传动传动效率: 0.88～0.92序号: 10传动类别: 蜗杆传动传动型式: 自锁蜗杆传动效率: 0.4～0.45序号: 11传动类别: 蜗杆传动传动型式: 单头蜗杆传动效率: 0.7～0.75序号: 12传动类别: 蜗杆传动传动型式: 双头蜗杆传动效率: 0.75～0.82序号: 13传动类别: 蜗杆传动传动型式: 三头和四头蜗杆传动效率: 0.8～0.92序号: 14传动类别: 蜗杆传动传动型式: 圆弧面蜗杆传动传动效率: 0.85～0.95序号: 15传动类别: 带传动传动型式: 平带无压紧轮的开式传动传动效率: 0.98序号: 16传动类别: 带传动传动型式: 平带有压紧轮的开式传动传动效率: 0.97序号: 17传动类别: 带传动传动型式: 平带交叉传动传动效率: 0.9序号: 18传动类别: 带传动传动型式: V带传动传动效率: 0.96序号: 19传动类别: 带传动传动型式: 同步齿形带传动传动效率: 0.96～0.98序号: 20传动类别: 链传动传动型式: 焊接链传动效率: 0.93序号: 21传动类别: 链传动传动型式: 片式关节链传动效率: 0.95序号: 22传动类别: 链传动传动型式: 滚子链传动效率: 0.96序号: 23传动类别: 链传动传动型式: 无声链传动效率: 0.97序号: 24传动类别: 丝杠传动传动型式: 滑动丝杠传动效率: 0.3～0.6序号: 25传动类别: 丝杠传动传动型式: 滚动丝杠传动效率: 0.85～0.95序号: 26传动类别: 绞车卷筒传动型式:传动效率: 0.94～0.97序号: 27传动类别:滑动轴承传动型式: 润滑不良传动效率: 0.94序号: 28传动类别: 滑动轴承传动型式: 润滑正常传动效率: 0.97序号: 29传动类别: 滑动轴承传动型式: 润滑特好（压力润滑）传动效率: 0.98序号: 30传动类别: 滑动轴承传动型式: 液体摩擦传动效率: 0.99序号: 31传动类别: 滚动轴承传动型式: 球轴承（稀油润滑）传动效率: 0.99序号: 32传动类别: 滚动轴承传动型式: 滚子轴承（稀油润滑）传动效率: 0.98序号: 33传动类别: 摩擦传动传动型式: 平摩擦传动传动效率: 0.85～0.92序号: 34传动类别: 摩擦传动传动型式: 槽摩擦传动传动效率: 0.88～0.90序号: 35传动类别: 摩擦传动传动型式: 卷绳轮传动效率: 0.95序号: 36传动类别: 联轴器传动型式: 浮动联轴器传动效率: 0.97～0.99序号: 37传动类别: 联轴器传动型式: 齿轮联轴器传动效率: 0.99序号: 38传动类别: 联轴器传动型式: 弹性联轴器传动效率: 0.99～0.995序号: 39传动类别: 联轴器传动型式:; 万向联轴器（α≤3°）传动效率: 0.97～0.98序号: 40传动类别: 联轴器传动型式: 万向联轴器（α＞3°）传动效率: 0.95～0.97序号: 41传动类别: 联轴器传动型式: 梅花接轴传动效率: 0.97～0.98序号: 42传动类别: 联轴器传动型式: 液力联轴器（在设计点）传动效率: 0.95～0.98序号: 43传动类别: 复滑轮组传动型式: 滑动轴承（i=2～6）传动效率: 0.98～0.90序号: 44传动类别: 复滑轮组传动型式: 滚动轴承（i=2～6）传动效率: 0.99～0.95序号: 45传动类别: 减（变）速器传动型式: 单级圆柱齿轮减速器传动效率: 0.97～0.98序号: 46传动类别: 减（变）速器传动型式: 双级圆柱齿轮减速器传动效率: 0.95～0.96序号: 47传动类别: 减（变）速器传动型式: 单级行星圆柱齿轮减速器传动效率: 0.95～0.96序号: 48传动类别: 减（变）速器传动型式: 单级行星摆线针轮减速器传动效率: 0.90～0.97序号: 49传动类别: 减（变）速器传动型式: 单级圆锥齿轮减速器传动效率: 0.95～0.96序号: 50传动类别: 减（变）速器传动型式: 双级圆锥-圆柱齿轮减速器传动效率: 0.94～0.95序号: 51传动类别: 减（变）速器传动型式: 无级变速器传动效率: 0.92～0.95序号: 52传动类别: 减（变）速器传动型式: 轧机人字齿轮座（滑动轴承）传动效率: 0.93～0.95序号: 53传动类别: 减（变）速器传动型式: 轧机人字齿轮座（滚动轴承）传动效率: 0.94～0.96序号: 54传动类别: 减（变）速器传动型式: 轧机主减速器（包括主联轴器和电机联轴器）传动效率: 0.93～0.96。
各种机械传动效率的概略值干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。
现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。
**年，以县委党校、县行政学校为主阵地，举办各类培训**期，培训在职干部**人，占在职干部总数的**.*%，培训农村党员、干部**人，其中：举办科级领导干部轮训班*期，培训**人；举办科级领导干部“三个代表”重要思想专题学习班*期，培训**人；举办科级以下公务员培训班*期，培训**人；举办企业经营管理者培训班*期，培训**人；举办专业技术人员培训班*期，培训**人；举办非中共党员干部培训班*期，培训**人；举办理论骨干培训班*期，培训**人；举办妇女干部培训班*期，培训**人；举办基层团干培训班*期，培训**人；举办农村党支部书记、村主任培训班各*期，培训**人，达到了每年培训在职干部五分之一的要求，超额完成了培训任务。
另外，上派了*名县级领导干部、**名科级领导干部、*名中级以上职称的专业技术人员参加盛市委党校的培训，有**名县级领导参加了市委组织部、市委党校举办的“三个代表”重要思想轮训班，全面完成了上级的调学任务。
二、主要做法（一）着力抓好集中正规化培训1、加强领导，提高培训工作的计划性。
按照“党管人才”的原则，充分发挥牵头抓总作用，成立了县委干部培训教育工作领导小组，制定下发了《关于开展大规模培训干部工作的意见》和《**年度党员干部培训计划》，转发了市委办公室《关于印发〈吉安市干部“大教育、大培训”学分制实施办法〉的通知》。
并按照干部管理权限把各项培训任务逐一分解，落实责任，县、乡财政安排预算，确保了培训经费，切实提高了培训工作的计划性。
机械设计带传动实验心得体会篇一：机械设计实验报告带传动实验一带传动性能分析实验一、实验目的1、了解带传动试验台的结构和工作原理。
2、掌握转矩、转速、转速差的测量方法，熟悉其操作步骤。
3、观察带传动的弹性滑动及打滑现象。
4、了解改变预紧力对带传动能力的影响。
二、实验内容与要求1、测试带传动转速n1、n2和扭矩T1、T2。
2、计算输入功率P1、输出功率P2、滑动率?、效率?。
3、绘制滑动率曲线?—P2和效率曲线?—P2。
三、带传动实验台的结构及工作原理传动实验台是由机械部分、负载和测量系统三部分组成。
如图1-1所示。
1直流电机 2主动带轮 3、7力传感器 4轨道 5砝码 6灯泡8从动轮 9 直流发电机 10皮带图1-1 带传动实验台结构图1、机械部分带传动实验台是一个装有平带的传动装置。
主电机1是直流电动机，装在滑座上，可沿滑座滑动，电机轴上装有主动轮2，通过平带10带动从动轮8，从动轮装在直流发电机9的轴上，在直流发电机的输出电路上，并接了八个灯泡，每个40瓦，作为发电机的负载。
砝码通过尼龙绳、定滑轮拉紧滑座，从而使带张紧，并保证一定的预拉力。
随着负载增大，带的受力增大，两边拉力差也增大，带的弹性滑动逐步增加。
当带的有效拉力达到最大有效圆周力时，带开始打滑，当负载继续增加时则完全打滑。
2、测量系统测量系统由转速测定装置和扭矩测量装置两部分组成。
（1）转速测定装置用硅整流装置供给电动机电枢以不同的端电压实现无级调速，转动操纵面板上“调速”旋钮，即可实现无级调速，电动机无级调速范围为0～1500r/min；两电机转速由光电测速装置测出，将转速传感器（红外光电传感器）分别安装在带轮背后的“U”形糟中，由此可获得转速信号，经电路处理即可得到主、从动轮上的转速n1、n2。
（2）扭矩测量装置电动机输出转矩T1 (主动轮转矩)、和发电机输入转矩T2 (从动轮转矩)采用平衡电机外壳（定子）的方法来测定。
电动机和发电机的外壳支承在支座的滚动轴承中，并可绕转子的轴线摆动。
常见传动方式的特点一、齿轮传动1）效率高。
在常用的机械传动中，齿轮的传动效率最高，可达99%以上。
2）工作可靠。
因为是啮合传动，因此工作可靠，可用于航天及井下工作的机器。
3）寿命长。
一般可达8~10年以上。
4）传动比稳定，传动平稳。
5）实用的圆周速度和功率范围广例如超精密齿轮速度可达200m/s；功率可达5x10^4 kW以上。
6）可以实现平行轴、同一平面的相交轴和空间交错轴之间的传动。
但是齿轮传动要求较高的制造和安装精度，成本较高；不适于相距较远的两轴间传动。
二、蜗杆传动1）能实现大的传动比。
在动力传动中，一般传动比i=10~80；在分度机构或手动机构中，传动比可达300；若只传递运动，传动比可达1000。
由于传动比大，零件数目有少，因而结构紧凑。
2）在蜗杆传动中，由于蜗杆齿是连续不断的螺旋齿，它和涡轮齿是逐渐进入啮合及逐渐退出啮合的，同时啮合的齿对又较多，故冲击载荷小，传动平稳，噪声低。
3）当蜗杆的导程角（由蜗杆的直径系数q和蜗杆头数z决定）小于啮合面的当量摩擦角时，蜗杆传动边具有自锁性。
4）蜗杆传动与螺旋齿轮传动相似，在啮合处有相对滑动。
当滑动速度很大，工作条件较差时，会产生较严重的摩擦与磨损，从而引起过分发热，使润滑情况恶化。
因此，摩擦损失较大，效率低；当传动具有自锁性时，效率低于0.5。
5）为了减轻齿面的磨损及防止胶合，涡轮一般使用贵重的减磨材料制造，故成本高。
6）对制造和安装误差较为敏感，安装时对中心距的尺寸精度要求较高。
三、摩擦型带传动1）带具有较大弹性和挠性，以此可吸收振动和缓和冲击，传动平稳，噪声小。
2）当过载时，传动带与带轮间可发生相对滑动而不损伤其他零件，起到保护作用。
3）改变带的长度就可以改变两轴间的中心距，故可实现两轴间中心距较大的传动。
4）结构简单，制造、安装和维护都较方便。
5）摩擦带传动中存在弹性滑动，故不能保证准确的传动比。
6）结构尺寸较大，效率较低，寿命较短。
7）较大的张紧力会产生较大的压轴力，使轴和轴承受力较大。
