地铁抗拔桩技术交底一、背景随着城市交通的不断发展，越来越多的城市开始建设地铁。
而随着地铁线路数量的不断增加，地铁车站的需求量也越来越大，对地铁车站的建设提出了更高的要求。
在地铁车站的建设中，一项非常重要的工作就是地铁车站的抗拔桩工程。
本文将介绍地铁抗拔桩技术的相关知识，以及施工中需要注意的事项。
二、地铁抗拔桩技术概述地铁抗拔桩技术是指在地铁车站和地下隧道中，使用特殊的钢管进行桩基加固，使之能够承受建筑结构的重量，同时能够抵御地下水位和土壤压力所产生的力量。
地铁抗拔桩技术是一项非常复杂的工程项目，需要对地下土层、地下水情况、地铁车站位置等多个因素进行综合考虑。
三、地铁抗拔桩技术应用地铁抗拔桩技术广泛应用于地铁车站、地下商场和隧道等场所。
它的应用可以提高建筑的稳定性和承载力，保证建筑的安全性。
四、地铁抗拔桩技术施工要点1、地下土层的分析和评价地铁车站建设的地质情况十分重要，需要对地下土层进行详细的分析和评价，以了解土层类型、深度、强度等情况，为施工提供依据。
2、钢管选择和材料准备地铁抗拔桩工程需要使用高质量的钢管进行加固，钢管的材质和质量直接影响到加固效果。
因此，在施工前需要仔细选择和准备钢管等材料。
3、加固方案设计和施工方案制定针对不同地质情况和场所特点，需要制定科学合理的加固方案和施工方案。
4、施工现场管理地铁抗拔桩工程施工现场需要严格管理，落实安全生产措施，加强施工现场环保工作等。
五、总结地铁抗拔桩技术是地铁车站建设中非常重要的一项工程，需要对地下土层、地下水位、钢管材质等因素进行综合考虑。
在施工过程中，需要严格控制各个环节，做好现场管理，确保工程顺利进行。

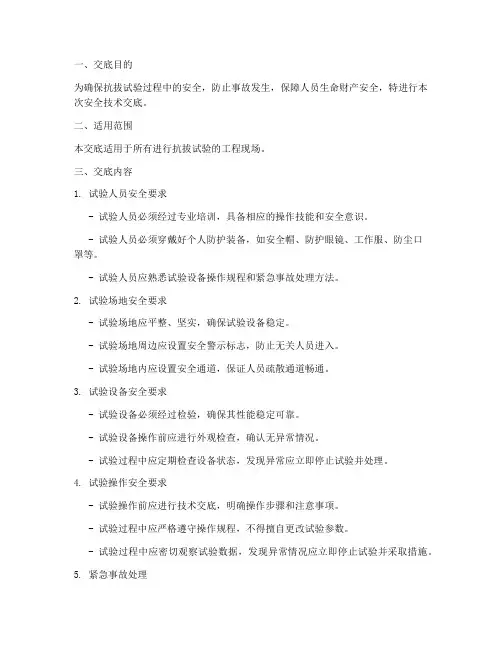

一、交底目的为确保抗拔试验过程中的安全，防止事故发生，保障人员生命财产安全，特进行本次安全技术交底。
二、适用范围本交底适用于所有进行抗拔试验的工程现场。
三、交底内容1. 试验人员安全要求- 试验人员必须经过专业培训，具备相应的操作技能和安全意识。
- 试验人员必须穿戴好个人防护装备，如安全帽、防护眼镜、工作服、防尘口罩等。
- 试验人员应熟悉试验设备操作规程和紧急事故处理方法。
2. 试验场地安全要求- 试验场地应平整、坚实，确保试验设备稳定。
- 试验场地周边应设置安全警示标志，防止无关人员进入。
- 试验场地内应设置安全通道，保证人员疏散通道畅通。
3. 试验设备安全要求- 试验设备必须经过检验，确保其性能稳定可靠。
- 试验设备操作前应进行外观检查，确认无异常情况。
- 试验过程中应定期检查设备状态，发现异常应立即停止试验并处理。
4. 试验操作安全要求- 试验操作前应进行技术交底，明确操作步骤和注意事项。
- 试验过程中应严格遵守操作规程，不得擅自更改试验参数。
- 试验过程中应密切观察试验数据，发现异常情况应立即停止试验并采取措施。
5. 紧急事故处理- 发生火灾时，立即切断电源，使用灭火器进行灭火，并迅速撤离现场。
- 发生触电事故时，立即切断电源，用绝缘材料将伤员与电源隔离，并迅速拨打急救电话。
- 发生人员受伤事故时，立即进行现场急救，并迅速拨打急救电话。
四、交底流程1. 项目部安全员对试验人员进行安全技术交底。
2. 试验人员认真听取交底内容，并签字确认。
3. 试验人员按交底内容执行，并定期进行安全检查。
五、注意事项1. 试验人员必须严格遵守安全操作规程，不得擅自操作设备。
2. 试验过程中应密切关注试验数据，发现异常情况应立即停止试验。
3. 试验结束后，应及时清理现场，确保现场安全。
六、附则本安全技术交底自发布之日起实施，如遇特殊情况，由项目部安全员负责解释。
交底人：__________交底日期：__________接受人：__________。
一、交底项目：抗拔桩施工二、交底时间：____年____月____日三、交底人：____（技术负责人或安全员名称）四、施工工点：____（具体施工地点）五、工种：桩工、土建施工人员六、一、工程概况1. 项目名称：____（项目全称）2. 施工地点：____（具体施工地点）3. 施工单位：____（施工单位名称）4. 施工内容：抗拔桩施工七、二、施工前准备1. 技术准备：- 仔细阅读施工图纸，明确抗拔桩的设计要求、施工工艺和注意事项。
- 制定详细的施工方案，明确施工流程、施工顺序和安全措施。
2. 材料准备：- 确保所有施工材料符合设计要求和规范标准。
- 检查施工机械和设备的性能，确保其完好可用。
3. 人员准备：- 对施工人员进行安全教育和培训，确保其了解并掌握抗拔桩施工的安全技术要求。
- 明确施工人员的安全职责和操作规程。
八、三、安全技术要求1. 施工安全措施：- 严格执行施工方案，确保施工过程安全有序。
- 在施工前，对施工区域进行清理，确保无障碍物。
- 在施工过程中，保持施工区域整洁，防止交叉作业。
2. 施工人员安全操作：- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 操作机械时，严格按照操作规程进行，不得违规操作。
- 在进行高空作业时，必须系好安全带，并采取防坠落措施。
3. 现场安全防护：- 设置明显的安全警示标志，提醒施工人员注意安全。
- 在施工现场设置安全通道，确保人员疏散通道畅通。
- 定期对施工现场进行检查，及时发现并消除安全隐患。
九、四、应急处理1. 安全事故发生时的应急处理：- 立即启动应急预案，组织人员进行救援。
- 对伤员进行紧急救治，并及时联系医疗机构。
- 对事故现场进行保护，防止事故扩大。
2. 事故调查和处理：- 对事故原因进行调查，查明事故责任。
- 对事故责任人和相关人员进行处理。
- 对事故教训进行总结，完善安全管理制度。
十、五、总结抗拔桩施工是一项重要的基础工程，施工过程中必须高度重视安全问题。
一、交底目的为确保桩基工程拔桩施工过程中的安全，避免事故发生，现将拔桩施工过程中的安全技术要求进行交底，要求所有参与施工的人员必须严格遵守。
二、交底对象本交底适用于所有参与桩基工程拔桩施工的施工人员、技术人员、管理人员及现场监督人员。
三、交底内容1. 施工前准备（1）对拔桩设备进行全面检查，确保其性能良好，无安全隐患。
（2）对施工人员进行安全技术培训，使其了解拔桩施工的安全注意事项。
（3）熟悉工程图纸和施工方案，明确拔桩施工的工艺流程和安全要求。
2. 现场安全检查（1）对施工场地进行清理，确保施工环境整洁，无障碍物。
（2）检查桩基周围环境，确认周边建筑物、地下管线等设施的安全距离。
（3）对施工人员进行安全教育，提高其安全意识。
3. 拔桩施工安全操作（1）拔桩前，应确认桩基稳定，无异常情况。
（2）拔桩时，操作人员应穿戴好安全防护用品，如安全帽、防护眼镜、耳塞等。
（3）严格按照操作规程进行拔桩，不得随意改变施工参数。
（4）拔桩过程中，应密切关注桩基的拔出速度和拔出深度，发现异常情况立即停止施工。
（5）拔桩过程中，如需更换拔桩设备，应确保新设备性能符合要求。
4. 紧急情况处理（1）如发现桩基倾斜、断裂等异常情况，应立即停止拔桩，并采取措施加固桩基。
（2）如发生人员伤亡事故，应立即启动应急预案，组织救援。
5. 施工后验收（1）拔桩施工完成后，应对拔除的桩基进行检查，确认其质量符合要求。
（2）对施工现场进行清理，确保无安全隐患。
四、注意事项1. 施工人员应严格遵守安全操作规程，不得擅自改变施工参数。
2. 施工现场应设立安全警示标志，提醒施工人员注意安全。
3. 施工过程中，应密切关注桩基的拔出速度和拔出深度，发现异常情况立即停止施工。
4. 施工完成后，应对施工现场进行清理，确保无安全隐患。
五、交底人（填写交底人姓名及职务）六、接受交底人（填写接受交底人姓名及职务）七、交底日期（填写交底日期）八、备注本安全技术交底为模板，具体内容应根据实际工程情况进行调整。
一、交底对象本安全技术交底针对所有参与抗拔桩检测的施工人员、技术人员及管理人员。
二、交底内容1. 工程概况- 介绍工程名称、地点、规模、抗拔桩检测的目的和意义。
- 说明抗拔桩检测的具体要求、检测方法和检测设备。
2. 安全技术要求- 人员配备与培训：所有参与检测的人员必须经过专业培训，了解抗拔桩检测的安全操作规程，并持有相关操作资格证书。
- 检测设备安全：检测设备必须符合国家标准，定期进行维护保养，确保设备运行安全可靠。
- 现场环境安全：检测现场应进行安全评估，消除安全隐患，确保作业环境安全。
3. 操作规程- 桩基安全检查：检测前，对桩基进行安全检查，确保桩基稳定，无异常情况。
- 检测人员安全：检测人员必须穿戴安全帽、安全带、防滑鞋等个人防护用品。
- 设备操作安全：操作人员必须熟悉设备操作规程，严格按照设备操作程序进行操作。
- 检测现场安全：检测现场应设置明显的安全警示标志，非检测人员不得进入检测区域。
- 应急处理：制定应急预案，一旦发生安全事故，立即启动应急预案，确保人员安全。
4. 具体操作步骤- 检测前准备：检查设备、场地、安全防护措施等，确保一切准备就绪。
- 检测过程：按照检测规程进行操作，确保检测数据的准确性。
- 检测结束后：清理现场，恢复原状，做好记录。
5. 注意事项- 检测过程中，如发现桩基异常，应立即停止检测，并向相关人员报告。
- 检测人员应密切注意设备运行情况，发现异常应立即采取措施。
- 检测过程中，如遇到恶劣天气，应立即停止检测，确保人员安全。
三、交底责任- 施工单位负责安全技术交底的组织实施，确保所有人员了解并遵守安全操作规程。
- 技术人员负责监督检测过程，确保安全操作规程得到执行。
- 施工人员负责遵守安全操作规程，确保自身和他人的安全。
四、交底时间本安全技术交底自发布之日起生效，直至抗拔桩检测工作结束。
五、附则本安全技术交底由施工单位负责解释。
---本模板仅供参考，具体内容应根据实际工程情况进行调整。

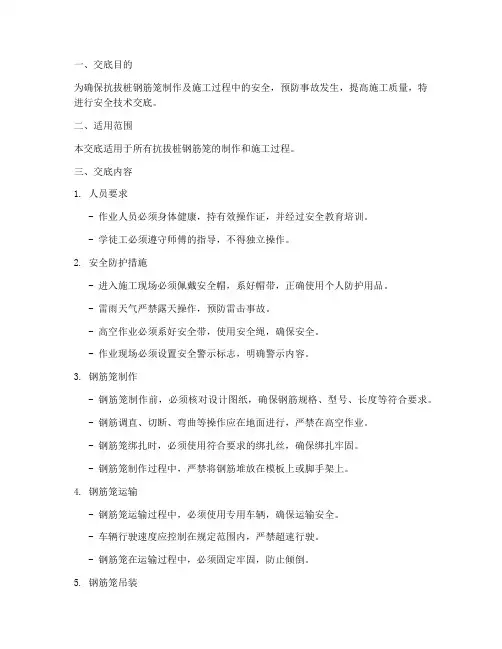

一、交底目的为确保抗拔桩钢筋笼制作及施工过程中的安全，预防事故发生，提高施工质量，特进行安全技术交底。
二、适用范围本交底适用于所有抗拔桩钢筋笼的制作和施工过程。
三、交底内容1. 人员要求- 作业人员必须身体健康，持有效操作证，并经过安全教育培训。
- 学徒工必须遵守师傅的指导，不得独立操作。
2. 安全防护措施- 进入施工现场必须佩戴安全帽，系好帽带，正确使用个人防护用品。
- 雷雨天气严禁露天操作，预防雷击事故。
- 高空作业必须系好安全带，使用安全绳，确保安全。
- 作业现场必须设置安全警示标志，明确警示内容。
3. 钢筋笼制作- 钢筋笼制作前，必须核对设计图纸，确保钢筋规格、型号、长度等符合要求。
- 钢筋调直、切断、弯曲等操作应在地面进行，严禁在高空作业。
- 钢筋笼绑扎时，必须使用符合要求的绑扎丝，确保绑扎牢固。
- 钢筋笼制作过程中，严禁将钢筋堆放在模板上或脚手架上。
4. 钢筋笼运输- 钢筋笼运输过程中，必须使用专用车辆，确保运输安全。
- 车辆行驶速度应控制在规定范围内，严禁超速行驶。
- 钢筋笼在运输过程中，必须固定牢固，防止倾倒。
5. 钢筋笼吊装- 钢筋笼吊装前，必须检查吊车、钢丝绳、吊具等设备，确保安全可靠。
- 吊装过程中，下方严禁站人，防止坠落事故。
- 吊装高度应控制在规定范围内，确保安全。
- 钢筋笼就位后，必须检查固定牢固，防止倾倒。
6. 施工注意事项- 施工过程中，必须严格按照施工方案进行操作，确保施工质量。
- 施工现场必须保持整洁，及时清理施工垃圾。
- 施工过程中，必须加强现场安全管理，及时发现并消除安全隐患。
四、交底责任1. 施工单位负责组织安全技术交底，确保作业人员掌握安全操作技能。
2. 作业人员必须认真学习安全技术交底内容，严格遵守操作规程。
3. 监理单位负责监督安全技术交底的实施，确保施工安全。
五、附则本安全技术交底自发布之日起实施，如有未尽事宜，可根据实际情况进行补充和修改。
六、交底时间[填写交底时间]七、交底人[填写交底人姓名及职务]八、被交底人[填写被交底人姓名及职务]九、备注[如有其他事项，可在此处填写]。
一、交底目的为确保桩基拔除施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。
二、交底内容1. 施工人员安全培训（1）所有参与桩基拔除施工的作业人员必须经过专业培训，掌握桩基拔除的基本操作技能和安全知识。
（2）施工前，对作业人员进行安全技术交底，确保每位作业人员熟悉施工过程中的安全注意事项。
2. 施工现场安全检查（1）施工前，对施工现场进行全面检查，确保施工区域内的安全设施齐全、完好。
（2）检查桩基拔除设备的性能，确保设备运行正常，符合安全要求。
（3）检查施工区域的临时用电设施，确保用电安全。
3. 桩基拔除前的准备工作（1）根据设计图纸，对桩基进行编号，确保拔除过程中准确无误。
（2）在桩基拔除区域设置警戒线，设立警示标志，防止无关人员进入施工区域。
（3）对施工区域内的地下管线、建筑物等进行探测，确保施工安全。
4. 桩基拔除施工安全措施（1）施工人员应穿戴符合安全要求的工作服、安全帽、防护手套等防护用品。
（2）桩基拔除过程中，作业人员应保持安全距离，避免碰撞和伤害。
（3）在拔除过程中，如发现异常情况，应立即停止施工，查明原因并采取措施后方可继续施工。
（4）拔除桩基时，应采用适当的工具和方法，避免对周围环境和设施造成损坏。
5. 桩基拔除过程中的注意事项（1）在拔除过程中，应密切观察桩基的拔除情况，确保拔除过程平稳、安全。
（2）如遇桩基拔除困难，应立即停止施工，查明原因并采取措施。
（3）拔除过程中，严禁酒后作业、疲劳作业和违章操作。
6. 桩基拔除后的处理（1）拔除后的桩孔应立即进行回填，回填材料应符合设计要求。
（2）回填完成后，应对施工区域进行清理，确保施工环境整洁。
三、安全责任1. 施工单位应负责施工现场的安全管理，确保施工安全。
2. 作业人员应严格遵守操作规程，确保自身和他人的安全。
3. 监理单位应加强对施工现场的监督检查，确保施工安全。
四、附则1. 本安全技术交底自发布之日起实施。
技术交底记录4 号线Ⅳ -TS-13 标土建工程工程名称XX轨道交通交底部位顾家荡路站围护结构工序名称抗拔桩、立柱桩交底纲要：顾家荡路站抗拔桩、立柱桩施工技术交底交底内容：一、说明：1、本次施工范围为顾家荡路站围护结1#～ 84#抗拔桩、LZA1～ LZA2 立柱桩（兼做抗拔桩），共计抗拔桩84 根、立柱桩 2 根。
平面部署图按设计图4HX·S·425-JG-01-13以及附图1：顾家荡路站抗拔桩、立柱桩编号图，钢筋笼及格构柱加工大样图按设计图4HX· S· 425-JG-01-20 、 4HX· S· 425-JG-01-21 。
2、抗拔桩、立柱桩桩径850mm，有效桩长 30 米。
每根桩桩顶标高及桩底标高见附表1：顾家荡路站抗拔桩、立柱桩标高表。
3、桩身采用C35 水下混凝土，钢筋笼采用HPB300、HRB335钢筋，主筋净保护层厚度7cm，焊接HPB300钢筋时焊条采用E43 型，焊接HRB335钢筋时焊条采用E50 型。
格构柱采用Q235钢。
二、旋挖灌注桩工艺流程旋挖钻孔灌注桩施工工艺流程：场所开挖平展→桩位放样→埋设护筒→制备泥浆→桩机就位→旋挖成孔→成孔检查→清孔→钢筋笼的制作与安装→导管安装→二次清孔→灌注水下砼→桩头办理→桩身检测二、抗拔桩、立柱桩成孔：1、钻孔从前先由测量班现场放样并报监理复核，经测量监理确认后，交桩给施工队。
施工队应及时埋好十字护桩，便于开钻前桩位检查和钻进过程中桩位复核。
2、钻机就位前要埋设护筒, 护筒内径较桩径（850mm）大 200mm，由 5mm厚钢板在卷板机上卷成圆型，将搭接边焊好，人工修整而成。
护筒有定位、保护孔口等重要作用。
护筒地址要依照设计桩位，按纵横轴线中心埋设。
小挖机将坑挖好后，将坑底整平，尔后放入护筒，经检查地址正确，筒身竖直后，周围即用粘土回填，分层夯实，并随填随观察，防范填土时护筒地址偏移。
