【CN110161383A】一种开关柜局部放电检测装置【专利】

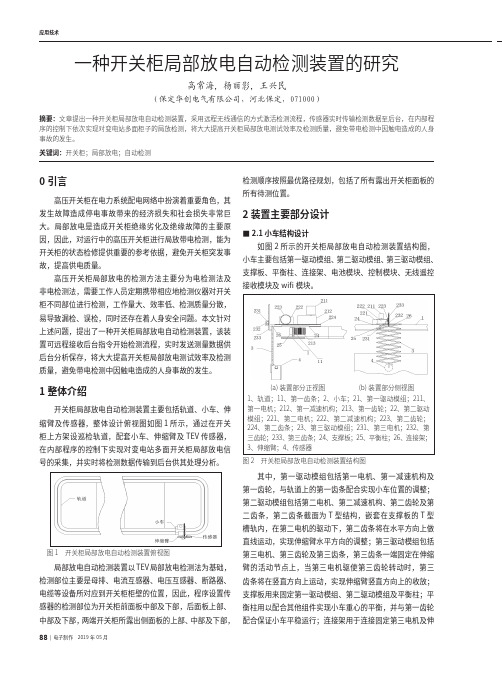

88 | 电子制作 2019年05月因，因此，对运行中的高压开关柜进行局放带电检测，能为开关柜的状态检修提供重要的参考依据，避免开关柜突发事故，提高供电质量。

高压开关柜局部放电的检测方法主要分为电检测法及非电检测法，需要工作人员定期携带相应地检测仪器对开关柜不同部位进行检测，工作量大、效率低、检测质量分散，易导致漏检、误检，同时还存在着人身安全问题。

本文针对上述问题，提出了一种开关柜局部放电自动检测装置，该装置可远程接收后台指令开始检测流程，实时发送测量数据供后台分析保存，将大大提高开关柜局部放电测试效率及检测质量，避免带电检测中因触电造成的人身事故的发生。

1 整体介绍开关柜局部放电自动检测装置主要包括轨道、小车、伸缩臂及传感器，整体设计俯视图如图1所示，通过在开关柜上方架设巡检轨道，配套小车、伸缩臂及TEV 传感器，在内部程序的控制下实现对变电站多面开关柜局部放电信号的采集，并实时将检测数据传输到后台供其处理分析。

图1 开关柜局部放电自动检测装置俯视图局部放电自动检测装置以TEV 局部放电检测法为基础，检测部位主要是母排、电流互感器、电压互感器、断路器、电缆等设备所对应到开关柜柜壁的位置，因此，程序设置传感器的检测部位为开关柜前面板中部及下部，后面板上部、中部及下部，两端开关柜所露出侧面板的上部、中部及下部，如图2所示的开关柜局部放电自动检测装置结构图，小车主要包括第一驱动模组、第二驱动模组、第三驱动模组、支撑板、平衡柱、连接架、电池模块、控制模块、无线遥控接收模块及wifi 模块。

(a) 装置部分正视图 (b) 装置部分侧视图1、轨道；11、第一齿条；2、小车；21、第一驱动模组；211、第一电机；212、第一减速机构；213、第一齿轮；22、第二驱动模组；221、第二电机；222、第二减速机构；223、第二齿轮；224、第二齿条；23、第三驱动模组；231、第三电机；232、第三齿轮；233、第三齿条；24、支撑板；25、平衡柱；26、连接架；3、伸缩臂；4、传感器图2 开关柜局部放电自动检测装置结构图其中，第一驱动模组包括第一电机、第一减速机构及第一齿轮，与轨道上的第一齿条配合实现小车位置的调整；第二驱动模组包括第二电机、第二减速机构、第二齿轮及第二齿条，第二齿条截面为T 型结构，嵌套在支撑板的T 型槽轨内，在第二电机的驱动下，第二齿条将在水平方向上做直线运动，实现伸缩臂水平方向的调整；第三驱动模组包括第三电机、第三齿轮及第三齿条，第三齿条一端固定在伸缩臂的活动节点上，当第三电机驱使第三齿轮转动时，第三齿条将在竖直方向上运动，实现伸缩臂竖直方向上的收放；支撑板用来固定第一驱动模组、第二驱动模组及平衡柱；平衡柱用以配合其他组件实现小车重心的平衡，并与第一齿轮配合保证小车平稳运行；连接架用于连接固定第三电机及伸www�ele169�com | 89应用技术缩臂；电池模块采用电池供电，将电池电压调理成适合各电机及其他模块工作的电压，具备电池低电量预警管理功能；控制模块是整个控制电路的核心，用于启动小车检测程序，管理、协调其他模块；无线遥控接收模块用于接收后台无线遥控发射器的检测指令；wifi 模块与后台实现无线通讯。

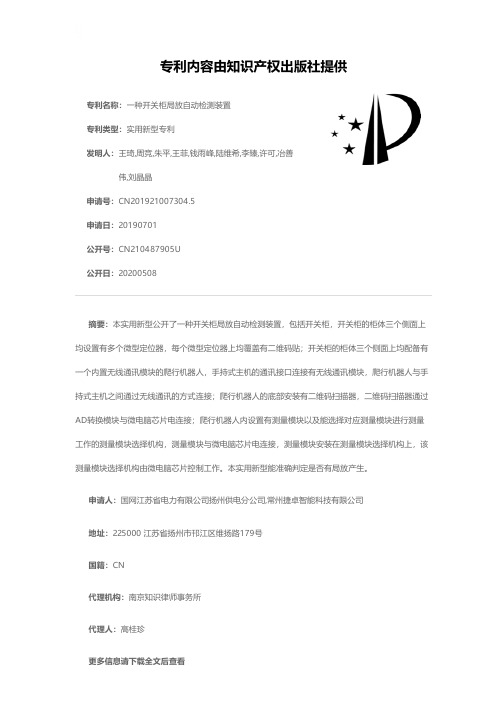

专利名称：一种开关柜局放自动检测装置
专利类型：实用新型专利
发明人：王琦,周竞,朱平,王菲,钱雨峰,陆维希,李臻,许可,冶善伟,刘晶晶
申请号：CN201921007304.5
申请日：20190701
公开号：CN210487905U
公开日：
20200508
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种开关柜局放自动检测装置，包括开关柜，开关柜的柜体三个侧面上均设置有多个微型定位器，每个微型定位器上均覆盖有二维码贴；开关柜的柜体三个侧面上均配备有一个内置无线通讯模块的爬行机器人，手持式主机的通讯接口连接有无线通讯模块，爬行机器人与手持式主机之间通过无线通讯的方式连接；爬行机器人的底部安装有二维码扫描器，二维码扫描器通过AD转换模块与微电脑芯片电连接；爬行机器人内设置有测量模块以及能选择对应测量模块进行测量工作的测量模块选择机构，测量模块与微电脑芯片电连接，测量模块安装在测量模块选择机构上，该测量模块选择机构由微电脑芯片控制工作。

本实用新型能准确判定是否有局放产生。

申请人：国网江苏省电力有限公司扬州供电分公司,常州捷卓智能科技有限公司
地址：225000 江苏省扬州市邗江区维扬路179号
国籍：CN
代理机构：南京知识律师事务所
代理人：高桂珍
更多信息请下载全文后查看。

专利名称：一种开关柜局部放电巡检仪专利类型：发明专利
发明人：薛明,黄成军,殷怡杰,郭灿新申请号：CN201310104534.4
申请日：20130328
公开号：CN103197211A
公开日：
20130710
专利内容由知识产权出版社提供
摘要：本发明公开了一种开关柜局部放电巡检仪，包括超高频传感器、电缆和检测终端，所述超高频传感器通过所述电缆与所述检测终端相连，所述检测终端包括信号调理单元、数据采集卡和触摸屏，所述信号调理单元包括带通滤波器、信号放大器和脉冲展宽器，所述带通滤波器、信号放大器、脉冲展宽器、数据采集卡和触摸屏依次相连。

本发明的开关柜局部放电巡检仪，结构紧凑，监测终端为手持式，携带检测方便，工作效率高，采用超高频检测方法，可以在现场对开关柜局部放电进行有效检测。

申请人：国家电网公司,上海市电力公司,上海华乘电气科技有限公司
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：上海兆丰知识产权代理事务所(有限合伙)
代理人：李征旦
更多信息请下载全文后查看。

专利名称：一种开关柜局部放电在线监测装置专利类型：实用新型专利
发明人：李建华
申请号：CN202021823007.0
申请日：20200827
公开号：CN213069066U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型型涉及局部放电在线监测装置技术领域，且公开了一种开关柜局部放电在线监测装置，包括固定底座、内放置槽、监测装置本体，所述固定底座的左侧上端固定连接有固定块一，所述固定块一的内部转动连接有转轴。

该开关柜局部放电在线监测装置，通过将监测装置的固定底座固定安装在开关柜的内部，当需要对监测装置本体进行维修或更换时，转动转扭带动螺纹杆进行转动，使螺纹杆可以脱离固定块二上表面的内螺纹孔，此时的翻盖可进行翻转打开，再将监测装置本体从内放置槽中取出，进行维修或更换，方便快捷，维修或更换好再将监测装置本体放置到内放置槽中，再拧紧转扭，提高了对监测装置本体的维修或更换的效率。

申请人：上海西月传感器有限公司
地址：202179 上海市崇明区北沿公路2111号3幢(上海崇明森林旅游园区)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种局部放电检测装置
专利类型：实用新型专利
发明人：曾家贞,李伟峰,张文新,龙泰森申请号：CN201921836229.3
申请日：20191029
公开号：CN211374943U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种局部放电检测装置，包括与放电检测主机电性连接的超声波传感器和用于支撑超声波传感器的调节支架，所述调节支架包括底杆、与底杆转动连接的扩展杆和用于安装超声波传感器的安装杆，所述底杆与扩展杆首尾连接设置，且所述底杆和扩展杆的一端头处均设置有弧形支架，所述安装杆转动连接在扩展杆的弧形支架上，所述扩展杆内滑动连接有第一支撑杆，使用时，可通过设置的调节组件来实现对底杆、扩展杆和底杆三者之间的相对角度进行调整，进而在对分接箱顶部的接入线缆进行检测时，可使调节支架形成弧形的结构，从而能够使用户站在地面上将超声波传感器置于需要检测的位置，使用会更加的方便。

申请人：广东电网有限责任公司,广东电网有限责任公司东莞供电局
地址：510060 广东省广州市越秀区东风东路757号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：杨华
更多信息请下载全文后查看。

专利名称：一种开关柜光局放检测装置专利类型：发明专利
发明人：莫小向,蓝春琳,柳强,杜鹏程,黄静申请号：CN201811610554.8
申请日：20181227
公开号：CN109581164A
公开日：
20190405
专利内容由知识产权出版社提供
摘要：本发明涉及一种检测装置，更具体的说是一种开关柜光局放检测装置，包括门架、转动架、边座、检测机构和升降组件，本发明中的转动架可以在门架上转动，从而大幅度旋转调节检测头的方向，通过两个电动伸缩杆可以控制检测头伸出的距离，通过拉动两个弹簧套杆可以调节控制检测头的左右方向，松开手时检测头自动回位，并且通过转动中平板可以微调节检测头的方向。

所述转动架的左右两端分别转动连接在门架的左右两端，边座左右设置有两个，两个边座均滑动连接在转动架上，检测机构的左右两端分别转动连接在两个边座上，升降组件与两个边座均滑动连接，检测机构的上端滑动连接在升降组件的中端。

申请人：广西电网有限责任公司河池供电局
地址：547000 广西壮族自治区河池市西环路402号
国籍：CN
代理机构：北京君恒知识产权代理事务所(普通合伙)
代理人：张强
更多信息请下载全文后查看。

专利名称：一种开关柜局部放电检测模拟装置专利类型：实用新型专利
发明人：马梦朝,战杰,黄金鑫,崔金涛,王旭,鲁国涛申请号：CN201420333554.9
申请日：20140620
公开号：CN203929982U
公开日：
20141105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种开关柜局部放电检测模拟装置，包括开关柜壳体、电子脉冲点火器、无线遥控开关、无线终端和配电设备局部放电监测仪，其中，电子脉冲点火器有若干个，每个电子脉冲点火器连接无线遥控开关，电子脉冲点火器固定在开关柜壳体内需要模拟局部放电的位置上，无线终端与无线遥控开关通信，需要模拟局部放电的位置处连接配电设备局部放电监测仪。

本实用新型可模拟开关柜内局部放电，并能灵活改变放电位置，为电力相关行业人员培训提供了很好的培训、实验平台。

申请人：国家电网公司,国网技术学院
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：张勇
更多信息请下载全文后查看。

专利名称：一种电力开关柜局部放电在线监测装置专利类型：实用新型专利
发明人：杜浩森
申请号：CN202121878970.3
申请日：20210811
公开号：CN215728577U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电力开关柜局部放电在线监测装置，包括：机顶盒，机顶盒的背面设置有凹陷部，凹陷部内活动安装有剪式架，机顶盒内设置有弹性锁止件，弹性锁止件用于使剪式架锁定于凹陷部内，剪式架活动安装于电力开关柜上；第一检测端部，第一检测端部上设置有第一连接件，第一连接件的一端与第一检测端部一侧端面上设置有超声波传感器相连接、另一端则与机顶盒侧面设置的第一接线端子相结合；第二检测端部，第二检测端部上设置有第二连接件。

该实用新型提供的电力开关柜局部放电在线监测装置，能够通过超声波检测和TEV检测两种方法检测出开关柜局部放电的具体位置，并根据不同的相位幅值来判断放电的强弱，及早做好防护。

申请人：天津学子电力设备科技有限公司
地址：300450 天津市滨海新区汉沽紫东街108号办公楼307室
国籍：CN
代理机构：天津铂茂专利代理事务所(普通合伙)
代理人：陈晓蕾
