线圈电感选型

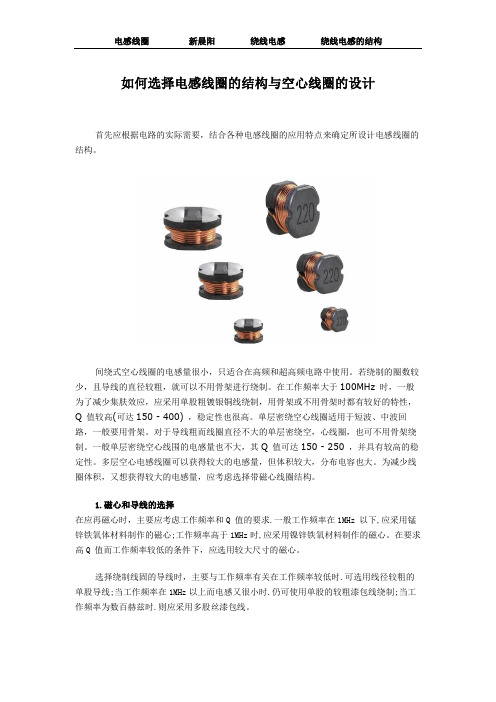

如何选择电感线圈的结构与空心线圈的设计首先应根据电路的实际需要，结合各种电感线圈的应用特点来确定所设计电感线圈的结构。

间绕式空心线圈的电感量很小，只适合在高频和超高频电路中使用。

若绕制的圈数较少，且导线的直径较粗，就可以不用骨架进行绕制。

在工作频率大于100MHz 时，一般为了减少集肤效应，应采用单股粗镀银铜线绕制，用骨架或不用骨架时都有较好的特性，Q 值较高(可达150 - 400) ，稳定性也很高。

单层密绕空心线圈适用于短波、中波回路，一般要用骨架。

对于导线粗而线圈直径不大的单层密绕空，心线圈，也可不用骨架绕制。

一般单层密绕空心线围的电感量也不大，其Q 值可达150 - 250 ，并具有较高的稳定性。

多层空心电感线圈可以获得较大的电感量，但体积较大，分布电容也大。

为减少线圈体积，又想获得较大的电感量，应考虑选择带磁心线圈结构。

1.磁心和导线的选择在应再磁心时，主要应考虑工作频率和Q 值的要求.一般工作频率在1MHz 以下,应采用锰锌铁氧体材料制作的磁心;工作频率高于1MHz时,应采用镍锌铁氧材料制作的磁心。

在要求高Q 值而工作频率较低的条件下，应选用较大尺寸的磁心。

选择绕制线固的导线时，主要与工作频率有关在工作频率较低时.可选用线径较粗的单股导线;当工作频率在1MHz以上而电感又很小时.仍可使用单股的较粗漆包线绕制;当工作频率为数百赫兹时.则应采用多股丝漆包线。

2. 电感量的计算方法带磁心线圈的电感量，由于和磁心的种类及形状有关，计算复杂且计算结果和实际相差较大因此通常使用一种适用于各种磁性材料的简便计算方法根据理论推导，当线圈的尺寸及所选用的磁心确定后.贝IJ 其相应的参数就可以认为是一个确定值，可以把它看成是一个常数υ此时线圈的电感量仅和1 线圈匝数的平方成正比，际!此可以列出磁心线圈电感的计算式，即L = KN2式中:N ------线圈的匝数;K-------系数.它与线圈的尺寸及磁性材料有关一般K 值的大小是由试验确定的一当要绕制的线圈电感量为某一值Lm时‘可先在骨架上(也可以直接在磁心上)缠绕10匝，然后用电感测量仪测出其电感量Lo ,再用下面的公式例:一个磁心，在其上面缠绕10匝线圈后得到的电感为1mH ，试求制作一个电感量为9mH 的带磁心的线圈，应绕多少匝?空心线圈的设计空心线圈是指以空气为介质的线圈。

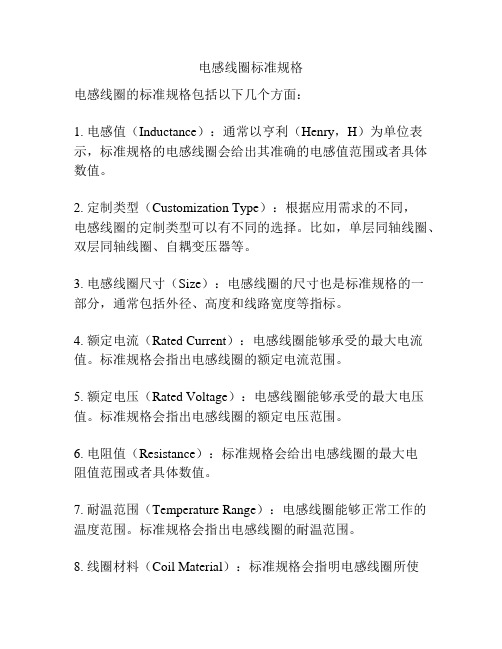

电感线圈标准规格
电感线圈的标准规格包括以下几个方面：
1. 电感值（Inductance）：通常以亨利（Henry，H）为单位表示，标准规格的电感线圈会给出其准确的电感值范围或者具体数值。

2. 定制类型（Customization Type）：根据应用需求的不同，
电感线圈的定制类型可以有不同的选择。

比如，单层同轴线圈、双层同轴线圈、自耦变压器等。

3. 电感线圈尺寸（Size）：电感线圈的尺寸也是标准规格的一
部分，通常包括外径、高度和线路宽度等指标。

4. 额定电流（Rated Current）：电感线圈能够承受的最大电流值。

标准规格会指出电感线圈的额定电流范围。

5. 额定电压（Rated Voltage）：电感线圈能够承受的最大电压值。

标准规格会指出电感线圈的额定电压范围。

6. 电阻值（Resistance）：标准规格会给出电感线圈的最大电
阻值范围或者具体数值。

7. 耐温范围（Temperature Range）：电感线圈能够正常工作的温度范围。

标准规格会指出电感线圈的耐温范围。

8. 线圈材料（Coil Material）：标准规格会指明电感线圈所使
用的线圈材料，如铜线、铝线等。

需要注意的是，电感线圈的标准规格会根据不同厂家、不同产品系列以及不同应用需求而有所差异。

因此，在选购电感线圈时，应根据具体应用需求仔细查看厂商提供的标准规格以确保选购的产品符合要求。

各种线圈电感量的计算在开关电源电路设计或电路试验过程中，经常要对线圈或导线的电感以及线圈的匝数进行计算，以便对电路参数进行调整和改进。

下面仅列出多种线圈电感量的计算方法以供参考，其推导过程这里不准备详细介绍。

在进行电路计算的时候，一般都采用SI国际单位制，即导磁率采用相对导磁率与真空导磁率的乘积，即：μ=μrμ0 ，其中相对导磁率μr是一个没有单位的系数，μ0真空导磁率的单位为H/m。

几种典型电感1、圆截面直导线的电感其中：L：圆截面直导线的电感[H]l：导线长度[m]r：导线半径[m]μ0 ：真空导磁率，μ0=4π10-7 [H/m]【说明】这是在l>> r的条件下的计算公式。

当圆截面直导线的外部有磁珠时，简称磁珠，磁珠的电感是圆截面直导线的电感的μr倍，μr是磁芯的相对导磁率，μr=μ/μ0 ，μ为磁芯的导磁率，也称绝对导磁率，μr是一个无单位的常数，它很容易通过实际测量来求得。

2、同轴电缆线的电感同轴电缆线如图2-33所示，其电感为：其中：L：同轴电缆的电感[H]l：同轴电缆线的长度[m]r1 ：同轴电缆内导体外径[m]r2：同轴电缆外导体内径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式忽略同轴电缆外导体的厚度。

3、双线制传输线的电感其中：L：输电线的电感[H]l：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式的应用条件是：l>> D ，D >> r 。

4、两平行直导线之间的互感两平行直导线如图2-34所示，其互感为：其中：M：输电线的互感[H]l ：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式的应用条件是：>> D ，D >> r 。

5、圆环的电感其中：L：圆环的电感[H]R：圆环的半径[m]r：圆环截面的半径[m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】该公式的应用条件是：R >> r 。

电感的分类和电感线圈的主要特性参数及常用线圈电感是一种通过电磁感应产生感抗的被动元件，根据其结构和工作原理的不同，可以将电感分为多种不同的类型。

1.空心线圈电感：空心线圈电感由绝缘材料绕制而成，其中心部分为空心的。

这种电感的主要特点是电感值较大，适用于高频电路和高频电感器件。

2.铁芯线圈电感：铁芯线圈电感由绝缘材料和铁芯绕制而成，铁芯可以是铁氧体、镍铁等材料。

这种电感的主要特点是磁路通导性好，磁感应强，适用于低频电路和低频电感器件。

3.变压器：变压器是由至少两个线圈组成的电感器件，其中一个线圈称为初级线圈，另一个线圈称为次级线圈。

变压器的主要特点是可以实现电压和电流的变换，广泛应用于电力系统和电子设备中。

4.耦合线圈：耦合线圈是由两个或多个线圈通过磁场耦合而成的电感器件。

耦合线圈的主要特点是可以实现信号的传递和转换，常用于无线通信、信号放大等应用。

电感线圈的主要特性参数：1.电感值（L）：电感值是指电感器件对电流变化的阻碍程度，用亨利（H）为单位表示。

电感值越大，电感器件对电流变化的阻碍程度越大。

2.电感系数（K）：电感系数是指变压器的变比，即初级线圈和次级线圈的匝数比。

电感系数越大，变压器的变换比例越大。

3.电感时间常数（τ）：电感时间常数是指电感器件自感应电动势的变化所需的时间。

电感时间常数越大，电感器件对电流变化的响应越慢。

4.电感损耗（R）：电感损耗是指电感器件在工作过程中产生的能量损失，主要是通过电磁辐射、涡流和磁滞损耗等形式存在。

常用的电感线圈：1.高频电感线圈：高频电感线圈由绕制在空心或铁芯上的绝缘线圈组成，主要用于高频电路和无线通信设备中。

2.低频电感线圈：低频电感线圈由绕制在铁芯上的绝缘线圈组成，主要用于低频电路和电力系统中。

3.变压器线圈：变压器线圈由初级线圈和次级线圈组成，可以实现电压和电流的变换。

4.耦合线圈：耦合线圈由两个或多个线圈通过磁场耦合而成，可以实现信号的传递和转换。

10种线圈电感量的计算在开关电源电路设计或电路试验过程中，经常要对线圈或导线的电感以及线圈的匝数进行计算，以便对电路参数进行调整和改进。

下面仅列出多种线圈电感量的计算方法以供参考，其推导过程这里不准备详细介绍。

在进行电路计算的时候，一般都采用SI国际单位制，即导磁率采用相对导磁率与真空导磁率的乘积，即：μ=μrμ0 ，其中相对导磁率μr是一个没有单位的系数，μ0真空导磁率 的单位为H/m。

几种典型电感1、圆截面直导线的电感其中：L：圆截面直导线的电感 [H]l：导线长度 [m]r：导线半径 [m]μ0 ：真空导磁率，μ0=4π10-7 [H/m]【说明】 这是在 l>> r的条件下的计算公式。

当圆截面直导线的外部有磁珠时，简称磁珠，磁珠的电感是圆截面直导线的电感的μr倍， μr是磁芯的相对导磁率，μr=μ/μ0 ， μ为磁芯的导磁率，也称绝对导磁率， μr是一个无单位的常数，它很容易通过实际测量来求得。

2、同轴电缆线的电感同轴电缆线如图2-33所示，其电感为：其中：L：同轴电缆的电感 [H]l：同轴电缆线的长度 [m]r1 ：同轴电缆内导体外径 [m]r2：同轴电缆外导体内径 [m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】 该公式忽略同轴电缆外导体的厚度。

3、双线制传输线的电感其中：L：输电线的电感 [H]l：输电线的长度 [m]D：输电线间的距离 [m]r：输电线的半径 [m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】 该公式的应用条件是： l>> D ，D >> r 。

4、两平行直导线之间的互感两平行直导线如图2-34所示，其互感为：其中：M：输电线的互感 [H]l ：输电线的长度 [m]D：输电线间的距离 [m]r：输电线的半径 [m]μ0：真空导磁率，μ0=4π10-7 [H/m]【说明】 该公式的应用条件是： >> D ，D >> r 。

矩型线圈、螺旋线圈、多层绕组线圈、变压器线圈的电感和互感计算方法1、截面为矩型的线圈的电感计算方法矩形线圈如图2-36所示，其电感为：2、截面为单层螺旋型的线圈的电感计算方法其中：L：螺旋型线圈的电感[H]l ：螺旋型线圈的长度[m]N：螺旋型线圈的匝数S：螺旋型线圈的截面积[m2]μ：螺旋型线圈内部磁芯的导磁率[H/m]k：螺旋型长冈系数（由2R/l 决定，表2-1）【说明】上式用来计算空心线圈的电感，μ=μ0 ，计算结果比较准确。

当线圈内部有磁芯时，磁芯的导磁率最好选用相对导磁率μr ，μr=μ/μ0 ，μ为磁芯的导磁率，即：有磁芯线圈的电感是空心线圈电感的μr 倍，μr可通过实际测量来决定，只需把有磁芯的线圈和空心线圈分别进行对比测试，即可求得μr 。

但由于磁芯的导磁率会随电流变化而变化，所以很难决定其准确值。

这个公式是从单层线圈推导出来的，但对多层线圈也可以近似地适用。

3、多层绕组重叠线圈的电感其中：L：多层绕组线圈的电感[H]R：线圈的平均半径[m]l ：线圈的总长度[m]N：线圈的总匝数t：线圈的厚度[m]k：长冈系数（由2R/l 决定，见表2-1）c：由l/t 决定的系数（见表2-2）【说明】上式是用来计算多层线圈绕组、截面为圆形的空心线圈的电感计算公式。

长冈系数k可查阅表2-1，系数c可查阅表2-2。

当线圈内部有磁芯时，有磁芯线圈的电感是空心线圈电感的μr 倍，μr是磁芯的相对导磁率。

相对导磁率的测试方法很简单，只需把有磁芯的线圈和空心线圈分别进行测试，通过对比即可求出相对导磁率的大小。

4、变压器线圈的电感变压器线圈如图2-39所示，其电感为：L=μN*NS/l （2-108）其中：L：变压器线圈的电感[H]l ：变压器铁芯磁回路的平均长度[m]N：变压器线圈的匝数S：变压器铁芯磁回路的截面积[m2]μ ：变压器铁芯的导磁率[H/m]【说明】（2-108）式中的导磁率只能使用平均导磁率，技术手册中的数据不能直接使用。

以圆柱型线圈为例，简单介绍下电感的基本原理
的值，也称为电感。

根据理论推导，圆柱形线圈的电感公式如下：
因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：品质因素(Quality Factor)
圆柱形绕法很常见，应用也很广，例如：
平面形绕法也很常见，大家一定见过一掰就断的蚊香最后叠层、烧结成一体化结构(Monolithic)。

薄膜器件的制作工艺，如下图所示
功率电感大都是绕线电感，可以提高大电流、高电感；多层片状功率电感也越来越多，通常电感值和电
明如何选型。

流。

成LC滤波器，减小电源噪声。

磁珠等效电路模型
下图是某共模电感的共模阻抗和差模阻抗。

多层型通过烧结，形成一个整体结构，或叫独石型(Monolithic)
现在的工艺水平已经越来越高，绕线电感也可以做到0402封装。

精度高，感值稳定，Q值较高。

对比。

有一些高频电感具有方向性，贴片安装的方向对电感值有一定影响，如下图所示：。
