初中物理《电压》练习题

初中物理《九年级》第十六章电压电阻-变阻器考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、如图所示是某同学设计的压力计电路原理图。

当闭合开关 S， A板受到向下的压力增大时，接入电路的阻值 ___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把 ___________表改装为压力计。

知识点：变阻器【答案】增大电压【详解】( 1 )如图可知，当压力增大时，滑片 P向下移动，则接入电路的阻值增大。

( 2 )当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。

2、如图甲所示的电路中，在、两点间接入滑动变阻器，要求闭合开关后，在滑片向左滑动的过程中，灯泡的亮度逐渐变亮。

在图中所示的四种接法中，可能实现上述要求的是（）A ．B ．C ．D ．知识点：变阻器【答案】C【详解】滑片向左移动时灯变亮，说明滑动变阻器接入电路的阻值减小，此时左下角的接线柱应接入了电路，上面两个接线柱任选一个即可，故选C 。

3、如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器的金属滑杆升降，通过电压表显示的数据来反应水位升降情况。

水位最低时，滑杆位于的端处。

是一个指示灯，电路各部分接触良好，不计导线电阻。

当水位上升时，连入电路的电阻 ___________（填“变大”“变小”或者“不变”），电压表示数 ___________（填“变大”“变小”或l 知识点：变阻器【答案】电能/ 电功 2505【详解】[1] 电能表盘上标有“ kW·h ”，它是电能的单位，所以它是用来测电能（电功）的仪表。

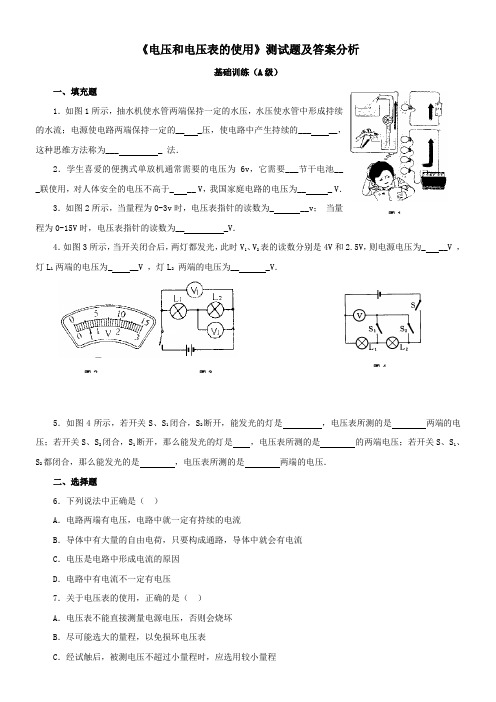

《电压和电压表的使用》测试题及答案分析基础训练（A 级）一、填充题1．如图1所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的__ _压，使电路中产生持续的___ __，这种思维方法称为___ _ 法．2．学生喜爱的便携式单放机通常需要的电压为 6v ，它需要___节干电池__ _联使用，对人体安全的电压不高于_ __ V ，我国家庭电路的电压为__ _ V ．3．如图2所示，当量程为0-3v 时，电压表指针的读数为_ __v ； 当量程为0-15V 时，电压表指针的读数为__ _V ．4．如图3所示，当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为_ __V ，灯L 1 两端的电压为_ __V ，灯L 2 两端的电压为__ _V ．5．如图4所示，若开关S 、S 1闭合，S 2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S 、S 2闭合，S 1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；若开关S 、S 1、S 2都闭合，那么能发光的是 ，电压表所测的是 两端的电压．二、选择题6．下列说法中正确是（ ）A ．电路两端有电压，电路中就一定有持续的电流B ．导体中有大量的自由电荷，只要构成通路，导体中就会有电流C ．电压是电路中形成电流的原因D ．电路中有电流不一定有电压 7．关于电压表的使用，正确的是（ ） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表C ．经试触后，被测电压不超过小量程时，应选用较小量程图1图2 图3图4D．电压表接入电路时，不用考虑“+”“—”接线柱的接法8．在图5所示电路中，开关闭合后，会出现的后果是（）A．电流表与电压表被烧坏B．电流表与电压表都不会被烧坏C．只有电压表会被烧坏D．只有电流表会被烧坏三、作图、实验与探究题9．如图6所示，按照电路图，将实物图连接起来．10．在“用电压表测电压”的实验中，某同学进行了以下的步骤A．根据电路图正确连接电路；B．正确读出所测量的电压数据，并记录；C．熟悉电压表的量程和正确读数方法；D．根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是_______。

初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。

（3）单位：①国际单位：伏特，简称为伏，符号为V。

②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。

【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。

（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。

（3）使用规则：①使用前要调零。

如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。

②电压表与被测用电器并联。

若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。

③电流从正接线柱流入，从负接线柱流出。

如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。

④被测电压不能超过电压表所用量程的最大测量值。

如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。

初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la =lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③2、如图6-3-2所示，滑片P可（）A.向左滑动，但不能滑到C点B.向左滑动，可以滑到C点C.向右滑动，但不能滑到D点D.向右滑动，可以滑到D点图6-3-23、在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图所示情况，那么当开关闭合后可能出现的情况是（）A．电流表和电压表都被损坏B．电流表和电源损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数4、在如图17所示的电路中，电源电压保持不变，开关Ｓ闭合前，电流表Ａ1、Ａ2的示数比为5∶3，开关Ｓ闭合后，两电流表的示数比为3∶2，则Ｒ1、Ｒ3的大小关系是（）Ａ．Ｒ1＜Ｒ3Ｂ．Ｒ1＞Ｒ3Ｃ．Ｒ1＝Ｒ3Ｄ．无法确定5、如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（）A．B．C．D．6、如图所示的电路，电源电压恒定，当开关S闭合时（）A．A示数变小，V示数变大B．A示数变大，V示数不变C．A示数不变，V示数变小D．A示数不变，V示数变大7、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。

（）8、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB=IBCC.UAB>UBC，IAB＝IBC D．UAB＝UBC，IAB<IBC9、下列图中，能用电压表测灯L1两端电压的是()A．B．C．D．10、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗11、在探究电路的电压规律的实验时用了如图所示的某个电路，已知R1＝R2＜R3，电压表、和的读数分别为1.0V、1.5V和2.5V。

第十六章《电压电阻》单元训练题 (15)一、单选题1．( ·温州)用伏安法测电阻时，某电表的示数如图所示，其示数为（）A. 1.5安B. 7.5安C. 1.5伏D.7.5伏2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则A．灯L2比L1亮B．灯L1、L2实际电压之比为1∶2C．若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D．若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1∶23．如图所示，当开关S闭合后，下列说法正确的是A．灯L1与灯L2是串联，且灯L1被短路 B．电流表A1测的是灯L1的电流C．电流表A2测的是灯L2的电流 D．电压表不能测出灯L1两端的电压4．根据生活经验，你认为下列数据符合实际情况的是A．一个鸡蛋的质量大约是5g B．自行车正常行驶的速度约为18km/h C．人体的安全电压为36V D．人洗澡最适宜的温度是50℃5．我国照明电路电压值是A．1.5伏 B．24伏 C．110伏 D．220伏6．如图所示的电路，“〇”内的 1、2、3 可能是电流表，也可能是电压表，当开关 S 闭合后，两灯并联，且三个电表都有正常示数，那么下列判断正确的是A．①、③是电流表，②是电压表B．①是电压表，②、③是电流表C．①、②是电流表，③是电压表D．①、②是电压表，③是电流表7．如图是一个简化了的电冰箱内部的电路图。

M是压缩机用的电动机，L是电冰箱内的照明灯。

关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是( )A．电冰箱门打开时，1S就自动闭合B．电冰箱门关上时，1S就自动闭合C．电冰箱门打开时，1S就自动断开D．电动机与照明灯不能同时工作8．如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将（）A．变大B．变小C．不变D．无法确定9．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。

第十六章《电压 电阻》单元训练题 (3)一、单选题1．两只小灯泡和连接在同一电路中．以下哪个特点可以确认两灯是并联的A. 两灯亮度不相同B. 两灯两端的电压相等C. 通过两灯的电流相等D. 通过两灯的电流不相等2．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述，错误的是A. 一节干电池的电压是B. 家庭电路的电压是220VC. 手机电池电压是D. 对人体安全的电压是36V3．一款5G 手机的折叠屏由柔性发光二极管制成,其中制成发光一极管的材料是（ ） A.导体 B.半导体 C.超导体 D.绝缘体 4．关于并联电路，下列说法正确的是 A ．并联电路中各处电流相等B ．并联电路的总电压等于各导体两端电压之和C ．并联电路的总电阻等于各支路电阻之和D ．并联电路的总功率等于各支路电阻的电功率之和5．如图是滑动变阻器的结构和连入电路的示意图．当滑片P 向左滑动时，连入电路的电阻变小的是（ ） A ．B ．C ．D ．6．如图电路，闭合开关S 和S 1小灯泡发光，此时若再闭合开关S 2、S 3、S 4忽略导线分压，则下列说法中错误的是A ．电路中的总功率将会增大B ．小灯泡两端的电压将会小C ．电路中的总电阻将会减小D ．电路中干路电流将会增大7．如图所示是某同学实验时的实物电路，已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯1L 、2L 均正常发光．可以判定A．甲、乙是电流表，丙是电压表B．甲是电压表，乙、丙是电流表C．甲是电流表，乙、丙是电压表D．甲、乙是电压表，丙是电流表8．如图所示，电路中电源完好，当开关S闭合后，发现电压表的指针指“零”，则不可能出现的故障是A．L1的灯丝断了，其他完好B．L2的灯丝断了，其他完好C．灯L1发生短路了D．电压表因接线不牢而断开9．下列各组物质中，通常情况下全部是导体的一组是（）A．空气、盐水、玻璃B．人体、塑料、橡胶C．金属、大地、石墨D．大地、盐水、陶瓷10．如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变大的是（）A．B．C．D．二、多选题11．如图所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作。

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S ，两电表中只有一个电表有示数，将L 1和L 2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L 1、L 2外，其它电路元件均完好。

下列说法正确的是（ ）A ．可以确定，只有L 1短路B ．可以确定，只有L 1断路C ．可以确定，L 1短路且L 2断路D ．可以确定，L 1断路且L 2短路2．如图所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个3．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ） A ．铝导线比铜导线的电阻大B ．粗细相同的两根铝丝，短的比长的电阻大C ．两根铝导线，长的比短的电阻大D ．长度相同的两根铜丝， 细的比粗的电阻大4．两个灯泡以某种方式接在某一电源上。

根据下列现象，能确定这两个灯泡一定并联的是（ ） A ．灯泡的亮度相同 B ．通过灯泡的电流不等 C ．通过灯泡的电流相等D ．灯泡两端的电压相同5．在如图所示的电路中，电源电压保持不变。

若开关S 从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为（ ）A．1︰3 B．3︰1 C．3︰4 D．4︰36．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。

现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了7．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大8．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

初中物理《九年级》第十六章电压电阻-串、并联电路中电压的规律考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、在图 a所示电路中，当闭合开关后，两个电压表指针偏转均为图 b所示，则电阻R1和R2两端的电压分别为（）A ． 4.8V 1.2VB ． 6V 1.2VC ． 1.2V 6VD ． 1.2V 4.8V知识点：串、并联电路中电压的规律【答案】A【详解】由电路图知，两个电阻串联在电路中，电压表 V1测电源电压， V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知， V1所选的量程为 0~15V，对应的分度值为 0.5V，示数为 6V ， V2所选的量程为 0~3V，对应的分度值为 0.1V，示数为 1.2V，则R1两端的电压U1 =U -U2 =6V-1.2V=4.8V故 A符合题意， BCD不符合题意。

故选 A。

2、在如图所示的电路中，灯泡L 标有“6V 3W” 字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω ，定值电阻R0＝10Ω ．当 S 、 S1都闭合，滑片P 移动到最左端时，灯泡 L 正常发光，则（）A ．此时电流表的示数为 0.5AB ．电源电压为 12VC ．此时电路消耗的总功率为 6.6WD ．若 S 闭合、 S1断开，且滑片P 移动到中点时电流表的示数为 0.2A知识点：串、并联电路中电压的规律【答案】C【详解】ABC ．当 S 、 S1都闭合，滑片P 移动到最左端时，R0与L 并联，电流表测干路电流。

由于灯泡 L 正常发光时，则PL＝P 额＝3W电源电压U＝UL＝U 额＝6V通过灯泡的电流IL ==0.5A通过R0的电流I0 ==0.6A则电流表示数为I＝IL +I0＝0.5A+0.6A ＝ 1.1A总功率P＝UI＝6V×1.1A ＝ 6.6W故AB 错误， C 正确；D ．若 S 闭合、 S1断开时，R0与R串联，当滑片P 移动到中点，则：滑动变阻器连入电路的电阻R ′=R =×20Ω ＝10Ω总电阻R 总＝R0 +R ′ ＝10Ω+10Ω ＝20Ω电流表的示数I ==0.3A故D 错误。

保密★启用前第14讲—电压，电阻2023年中考物理一轮复习讲练测学校:___________姓名：___________班级：___________考号：___________ 注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．图所示的电路中，电阻阻值R1<R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I2【答案】C【详解】AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；CD．两电阻两端的电压相等，I1R1=I2R2，由于R1<R2，所以I1>I2，故C正确，D 错误。

故选C。

2．在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L2互换位置，那么（）A．电流表的示数将变小，电压表的示数将变小B．电流表的示数将变大，电压表的示数将不变C．电流表的示数将不变，电压表的示数将变小D．电流表的示数将不变，电压表的示数将不变【答案】C【详解】读图可知，电路中串联，电压表测L2两端的电压，电流表测串联电路的电流。

将电流表与L2互换后，两灯泡仍为串联，电路中的电流不变，故电流表的示数不变；此时电压表并联在电流表的两端，即电流表将电压表短路，则电压表的示数比互换前变小，示数为零。

故选C。

3．下列有关电现象的描述中，正确的是（）A．电荷的移动就会形成电流B．油罐车上托一条铁链子的作用是将摩擦产生的电荷及时导走C．自然界只有一种电荷即正电荷D．通过导体中的电流为零时，导体就没有电阻【答案】B【详解】A．电荷的定向移动形成电流。

平时导体中的电荷做的是杂乱无章的运动，不能形成电流。

只有当自由电荷受到电压的作用，才会发生定向移动，从而形成电流，故A错误；B．汽车行驶时，油罐中的汽油随车的振动摩擦起电，如果不及时的将这些静电导走，一旦出现放电现象，就会发生爆炸事故。
