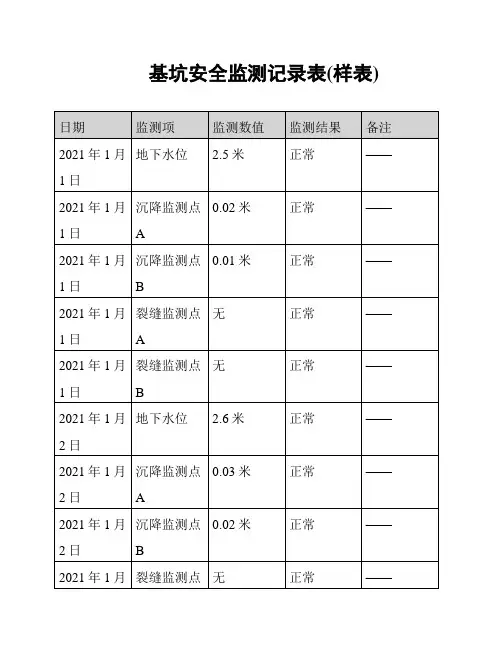

基坑安全监测记录表(样表)
以上为基坑安全监测记录表(样表),用以记录基坑施工期间的
地下水位、沉降及裂缝等监测数据。
每日进行监测,记录相应的监
测项、监测数值、监测结果和备注。
地下水位的监测是为了及时掌握基坑周边地下水位的变化情况,以便采取相应的排水措施或调整施工计划。
沉降监测点A和沉降监测点B用于监测基坑周边地面沉降情况,可以判断基坑施工对周边土地造成的影响。
裂缝监测点A和裂缝监测点B用于监测基坑周边土地是否出现裂缝情况,可及时采取防止裂缝扩展的措施。
监测结果为正常表示地下水位、沉降和裂缝等监测数据在正常范围内,没有出现异常情况。
备注栏可用于记录特殊情况,如变动原因、临时措施等。
本记录表的数据紧密联系施工现场实际,便于工程管理人员及时掌握监测情况,确保基坑施工期间的安全性和稳定性。
基坑水平位移与沉降监测方案1.概况1.1 工程概况这个项目是一项大型的建筑工程,旨在建造一座现代化的大楼。
该建筑将包括商业和住宅用途,是当地城市发展的一个重要组成部分。
1.2 基坑概况该项目需要进行基坑开挖,以便为建筑物的地基做好准备工作。
基坑的深度将达到20米左右,需要进行支护工作以确保工人的安全。
1.3 工程地质概况该项目的地质条件复杂,地下水位较高,土质较软,需要采取特殊的施工方法来确保基坑的稳定性和安全性。
此外,还需要进行地质勘探和监测工作,以确保施工过程中不会对周围环境造成不良影响。
1.4 环境概况该项目位于城市中心,周围有许多居民和商业企业,需要采取特殊的措施来减少施工对周围环境的影响。
此外,还需要进行噪音、粉尘和污水处理等工作,以确保施工过程中不会对周围环境造成不良影响。
2.基坑支护及施工方案为确保基坑的稳定性和安全性,我们采取了多种支护措施,包括钢支撑、混凝土墙和土钉墙等。
此外,我们还采用了先进的施工技术,如挖孔桩、土钉墙和钻孔灌注桩等,以确保基坑的稳定性和安全性。
我们还将采取噪音、粉尘和污水处理等措施,以确保施工过程中不会对周围环境造成不良影响。
3、监测目的、范围、依据、原则及监测内容3.1 监测目的:本次监测的目的是为了解决公司在生产过程中存在的环境污染问题,以及对环境影响的评估。
3.2 监测范围:本次监测的范围包括公司生产厂区及周边区域,主要监测点包括废水排放口、废气排放口、噪声等。
3.3 监测依据:本次监测的依据主要包括国家环境保护法规、公司环境保护标准以及国家环境监测标准等。
3.4 编制原则:本次监测的编制原则主要包括科学性、规范性、客观性、可比性等原则。
同时,为了保证监测结果的准确性,我们将采用多种监测方法,包括现场监测、实验室分析等。
以上是本次监测的目的、范围、依据、原则及监测内容的简要介绍。
我们将严格按照以上要求进行监测,确保监测结果的准确性和可靠性。
3.5 监测内容64、基坑监测项目和监测方法要求汇总表75、监测方法5.1 水平位移观测:水平位移观测是指对基坑周边建筑物、道路等进行水平位移监测。

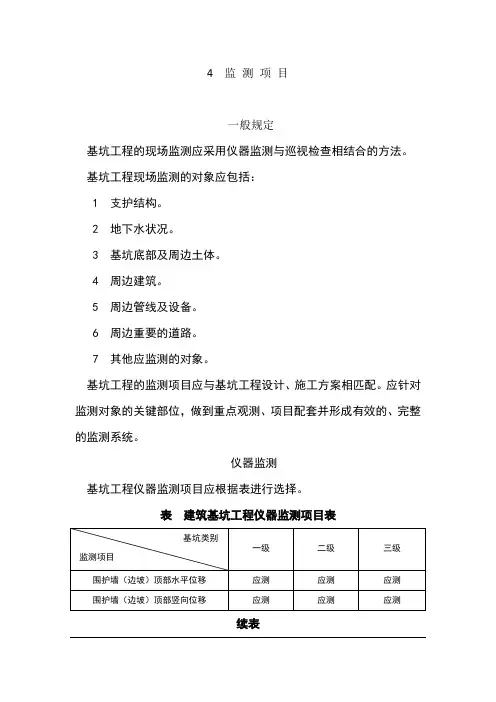

4 监测项目一般规定基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。
基坑工程现场监测的对象应包括:1 支护结构。
2 地下水状况。
3 基坑底部及周边土体。
4 周边建筑。
5 周边管线及设备。
6 周边重要的道路。
7 其他应监测的对象。
基坑工程的监测项目应与基坑工程设计、施工方案相匹配。
应针对监测对象的关键部位,做到重点观测、项目配套并形成有效的、完整的监测系统。
仪器监测基坑工程仪器监测项目应根据表进行选择。

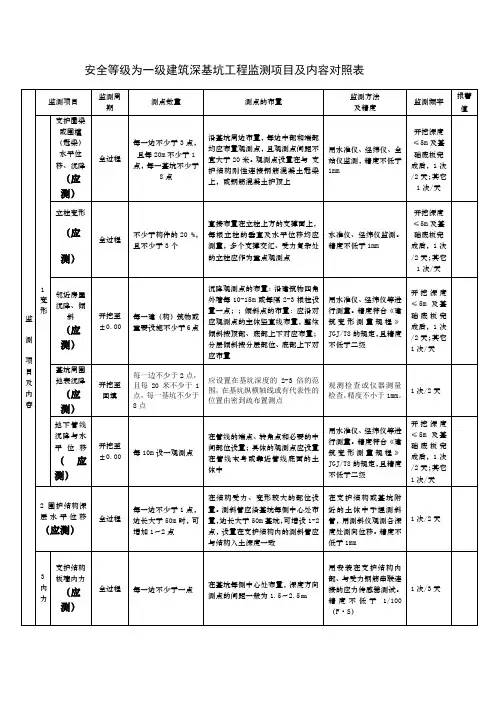

表建筑基坑工程仪器监测项目表续表注:基坑类别的划分按照现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202-2002执行。
当基坑周边有地铁、隧道或其他对位移有特殊要求的建筑及设施时,监测项目应与有关管理部门或单位协商确定。
巡视检查基坑工程施工和使用期内,每天均应由专人进行巡视检查。
基坑工程巡视检查宜包括以下内容:1 支护结构:1)支护结构成型质量;2)冠梁、围檩、支撑有无裂缝出现;3)支撑、立柱有无较大变形;4)止水帷幕有无开裂、渗漏;5)墙后土体有无裂缝、沉陷及滑移;6)基坑有无涌土、流沙、管涌。
2 施工工况:1)开挖后暴露的土质情况与岩土勘察报告有无差异;2)基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致;3)场地地表水、地下水放状况是否正常,基坑降水、回灌设施是否运转正常;4)基坑周边地面有无超载。
3 周边环境:1)周边管道有无破损、泄漏情况;2)周边建筑有无新增裂缝出现;3)周边道路(地面)有无裂缝、沉陷;4)邻近基坑及建筑的施工变化情况。
4 监测设施:1)基准点、监测点完好状况;2)监测元件的完好及保护情况;3)有无影响观测工作的障碍物。
5 根据设计要求或当地经验确定的其他巡视检查内容。
巡视检查宜以目测为主,可辅以锥、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。
对自然条件、支护结构、施工工况、周边环境、监测设施等的巡视检查情况应做好记录。
检查记录应及时整理,并与仪器监测数据进行综合分析。
建筑基坑工程监测技术规范 GB 50497-20091 总 则1.0.1 为规范建筑基坑工程监测工作,保证监测质量,为信息化施工和优化设计提供依据,做到成果可靠、技术先进、经济合理,确保建筑基坑安全和保护基坑周边环境,制定本规范。
1.0.2 本规范适用于一般土及软土建筑基坑工程监测,不适用于岩石建筑基坑工程以及冻土、膨胀土、湿陷性黄土等特殊土和侵蚀性环境的建筑基坑工程监测。
1.0.3 建筑基坑工程监测应综合考虑基坑工程设计方案、建设场地的岩土工程条件、周边环境条件、施工方案等因素,制订合理的监测方案,精心组织和实施监测。
1.0.4 建筑基坑工程监测除应符合本规范外,尚应符合国家现行有关标准的规定。
2 术 语2.0.1 建筑基坑 building excavation为进行建(构)筑物基础、地下建(构)筑物施工所开挖形成的地面以下空间。
2.0.2 基坑周边环境 surroundings around building excavation在建筑基坑施工及使用阶段,基坑周围可能受基坑影响的或可能影响基坑的既有建(构)筑物、设施、管线、道路、岩土体及水系等的统称。
2.0.3 建筑基坑工程监测monitoring of building excavation engineering在建筑基坑施工及使用阶段,对建筑基坑及周边环境实施的检查、量测和监视工作。
2.0.4 支护结构 bracing and retaining structure为保证基坑开挖和地下结构的施工安全以及保护基坑周边环境,对基坑侧壁进行临时支挡、加固的一种结构体系。
包括围护墙和支撑(或拉锚)体系。
2.0.5 围护墙 retaining structure基坑周边承受坑侧土、水压力及一定范围内地面荷载的壁状结构。
2.0.6 支撑 bracing在基坑内用以承受围护墙传来荷载的构件或结构体系。
2.0.7 锚杆 anchor rod一端与围护墙联结,另一端锚固在土层或岩层中的承受围护墙传来荷载的受拉杆件。
施施工工监监测测方方案案1 施工监测目的及意义基坑开挖、支护施工将不可避免地对地层、地下管线、建(构)筑物等造成一定的影响。
为确保基坑周边建筑物及管线安全,做到信息化安全施工,必须对地表、地下管线和周边建筑物进行全面系统的监控量测。
通过监控量测可以达到如下目的:1、了解基坑周围土体在施工过程中的动态变化,明确施工对原始地层的影响程度以及可能产生失稳的薄弱环节。
2、了解支护结构的受力和变位状态,并对其安全稳定性进行评价。
3、了解工程施工对地下管线、建筑物等周边环境条件的影响程度,确保它们仍处于安全的工作状态。
4、了解施工降水效果对周围地下水位的影响程度。
5、将量测结果反馈到施工中,及时修改施工参数和步骤进行信息化施工。
2仪器选择和精度要求1、基坑位移监测采用拓普康TKS-202全站仪,精度2秒。
仪器在检验有效期内作业,并在作业期间进行检查校核。
2、沉降观测使用徕卡N2精密水准仪(带测微器)及2米铟钢水准标尺。
仪器最小分辨率为0.01mm 。
仪器及标尺在检验有效期内作业,并在作业期间进行检查校核。
沉降观测按二等水准精度要求进行观测,执行的各项规定和限差如下:等级 仪器类型视线长度前后视距差任一测站上前后距差视线高度 二等DS0.5≤30m≤1.0m≤0.5m>0.3m项目 等级基、辅分划读数差基、辅分划所测高差之差检测间歇点高差之差上下丝读数平均值与中丝读数之差基辅尺分划读数差≤0.3mm,闭合差≤±0.3√N mm(N代表测站数)。
3监测项目及控制标准3.1监测项目1、本次基坑安全等级为一级,基坑监测按《建筑基坑工程监测技术规》(GB50497-2009)执行。
2、本次监测可分为基坑工程主体监测和周围环境及地下管线监测,施工监测项目和内容有:3、水位观测、钢筋应力等监测见第三方监测方案。
3.2监测控制标准1、基坑监测控制标准及报警指标如下表所示:2、水位变化控制标准为:要求水位变化值累计值不大于1m或每天变化值不大于0.50m。

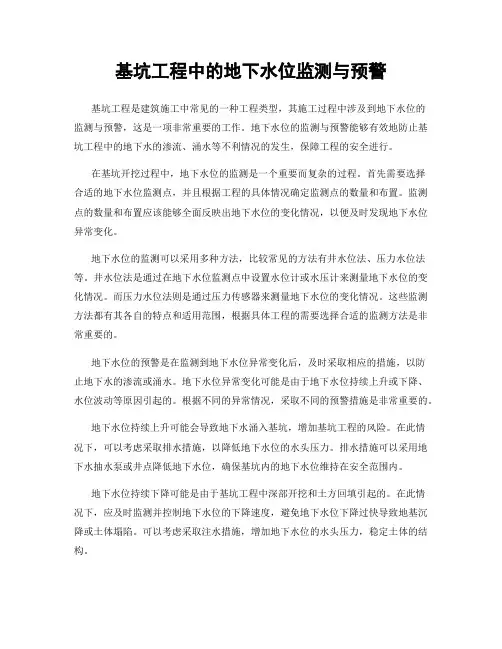

基坑工程中的地下水位监测与预警基坑工程是建筑施工中常见的一种工程类型,其施工过程中涉及到地下水位的监测与预警,这是一项非常重要的工作。
地下水位的监测与预警能够有效地防止基坑工程中的地下水的渗流、涌水等不利情况的发生,保障工程的安全进行。
在基坑开挖过程中,地下水位的监测是一个重要而复杂的过程。
首先需要选择合适的地下水位监测点,并且根据工程的具体情况确定监测点的数量和布置。
监测点的数量和布置应该能够全面反映出地下水位的变化情况,以便及时发现地下水位异常变化。
地下水位的监测可以采用多种方法,比较常见的方法有井水位法、压力水位法等。
井水位法是通过在地下水位监测点中设置水位计或水压计来测量地下水位的变化情况。
而压力水位法则是通过压力传感器来测量地下水位的变化情况。
这些监测方法都有其各自的特点和适用范围,根据具体工程的需要选择合适的监测方法是非常重要的。
地下水位的预警是在监测到地下水位异常变化后,及时采取相应的措施,以防止地下水的渗流或涌水。
地下水位异常变化可能是由于地下水位持续上升或下降、水位波动等原因引起的。
根据不同的异常情况,采取不同的预警措施是非常重要的。
地下水位持续上升可能会导致地下水涌入基坑,增加基坑工程的风险。
在此情况下,可以考虑采取排水措施,以降低地下水位的水头压力。
排水措施可以采用地下水抽水泵或井点降低地下水位,确保基坑内的地下水位维持在安全范围内。
地下水位持续下降可能是由于基坑工程中深部开挖和土方回填引起的。
在此情况下,应及时监测并控制地下水位的下降速度,避免地下水位下降过快导致地基沉降或土体塌陷。
可以考虑采取注水措施,增加地下水位的水头压力,稳定土体的结构。
地下水位波动可能是由于降水或其他外力的影响引起的。
在此情况下,应加强对降水的监测,并及时采取减排水措施。
可以采用雨水收集系统收集降水,并进行处理和利用,减少对地下水的影响。
综上所述,基坑工程中的地下水位监测与预警是保障工程安全的重要环节。
基坑工程日常巡视检查表范例工程日常巡视检查表范例2:建筑施工过程中,由于地下水位的变化,会出现沉降、变形等问题。
为此,必须加强对地下水位情况的监测以及基坑周边环境的监测,及时掌握土层、围岩等的动态变化和地下水渗透性。
同时在施工过程中及时对周围环境进行调查分析,制定有效的处理措施和应急预案。
本工程基坑位于深圳市南山区西丽湖软件小镇中,是一个集基础工程、地下空间开发、城市综合管廊、道路照明、房屋和工业厂房基础及城市地铁项目建设为一体的大型地下工程。
为保证项目建设达到预期目标,必须进行基坑开挖工程质量监督管理工作。
因此必须严格按照国家和地方法规以及建筑工程质量与安全技术规范要求对基坑进行检查验收。
同时保证本工程施工安全措施及应急预案及时有效而又全面地落实到各个施工单位中去。
为了确保开挖安全与效率,在基坑施工过程中必须严格遵守各项规定进行现场勘察和监督控制。
1、基坑土方开挖前,必须进行安全生产专项方案设计和技术交底,施工组织设计中应包括地下室、支护结构和支护结构的开挖方案等内容。
所有设计均应充分考虑基坑开挖时各种可能发生的突发事件。
严格控制施工过程中对周边环境的影响。
在基坑施工前必须对可能出现的突发性地质灾害进行防范。
在基坑土方爆破作业过程中,必须严格按照《建筑爆破安全规程》和《火工品管理办法》等有关规定执行,施工组织设计确定的专项措施或应急预案均需在爆破作业前确认,并按照现场条件及时进行修改。
对爆破作业前应编制、执行安全操作规程和应急预案。
确保开挖过程中的各工序严格按照规范进行施工,防止产生次生灾害。
严禁在施工中破坏周边环境。
严禁有组织的挖掘支护结构边坡危险区域,不得进行电焊、切割等危险作业。
施工单位应合理安排土方的采挖与运输路线,避免造成土方堆积对周边环境产生影响,严禁超负荷或机械设备长时间运转而造成基坑周围土压力过大而出现坍塌和损坏事故;挖土过程中不得使用蛮力强行挖掘、清理、切割等人为破坏作用。
应严格按照国家《建筑施工企业安全技术管理规范》进行工程施工管理和监督检查,确保安全操作程序和技术要求有效实施和执行;如有违反之处必须严肃处理并整改到位。

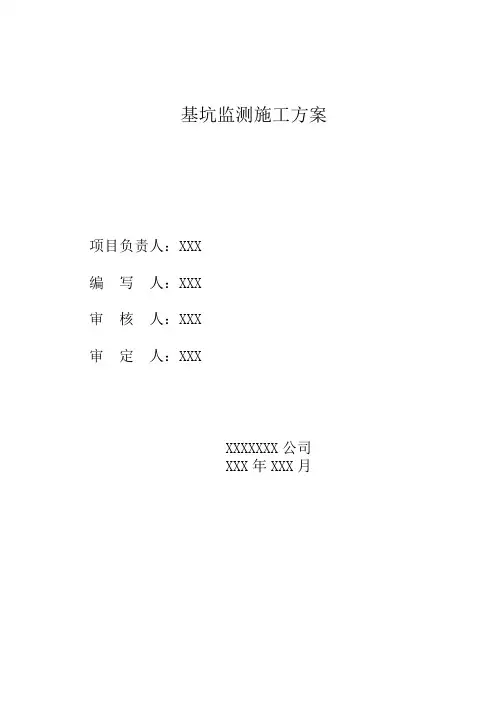

基坑监测施工方案项目负责人:XXX编写人:XXX审核人:XXX审定人:XXXXXXXXXX公司XXX年XXX月目录1.工程概况 (1)2.工程地质条件及周边环境 (1)2.1 工程地质条件 (1)2.2 地下水情况 (1)2.3 周边环境条件 (1)2.4 支护形式 (1)3.监测目的和依据 (1)3.1 监测目的 (1)3.2 作业技术依据 (1)4.监测内容和项目 (1)4.1 仪器监测 (2)4.2 巡视检查 (2)5.基准点、监测点的布设 (3)5.1 基准点的布设 (3)5.2 监测点的布设 (3)5.3 点位的保护 (4)6.监测方法及监测设备 (4)6.1 基准网的初测、复测 (4)6.2 水平位移监测 (5)6.3 竖向位移监测 (6)6.4 锚杆轴力监测 (7)6.5 水位监测 (7)7.监测周期及监测频率 (8)7.1 监测期 (8)7.2 监测频率 (8)8.监测报警值及异常情况下的监测措施 (9)9.监测数据处理及成果提交 (9)10.施工组织 (10)10.1 人员组织 (10)10.2 拟投入的主要设备仪器 (11)11.监测安全保证措施 (11)11.1 安全文明方针及目标 (11)11.2 安全文明生产保证措施 (11)12.监测质量保证措施 (11)1.工程概况项目位于XXX。
拟建一层地下室,地下室周长约XXXm,基底标高XXm,主楼区域-XXXm,最大开挖深度约XXXm,基底位于淤泥质土层需超挖XXX厚度淤泥质土并换填粗颗粒土,考虑开挖工况最大开挖深度XXXm。
2.工程地质条件及周边环境2.1工程地质条件2.2地下水情况2.3周边环境条件2.4支护形式基坑边坡整体采用桩锚支护体系。
3.监测目的和依据3.1监测目的1、通过监测随时掌握土体和支护结构的变化情况,了解临近建筑物、道路的变形情况。
2、将监测数据与规范报警值进行对比分析,为施工开展提供及时的反馈信息,达到信息化施工的目的。
基坑监测记录报告表格汇总2018年12月编制目录第一篇监测点位埋设记录表 (1)平面基准点/工作基点埋设考证表 (2)高程基准点/水准点埋设考证表 (3)地表沉降测点埋设考证表 (4)分层沉降管埋设考证表 (5)测斜管埋设考证表 (6)孔隙水压力传感器埋设考证表 (7)土压力传感器埋设考证表 (8)水位管埋设考证表 (9)内力传感器埋设考证表 (10)点之记 (11)第二篇监测原始记录表 (12)地表沉降监测记录表 (13)地表沉降监测记录表(续表) (14)分层沉降监测记录表 (15)分层沉降监测记录表(续表) (16)水平位移监测记录表 (17)水平位移监测记录表(续表) (18)深层水平位移监测记录表 (19)深层水平位移监测记录表(续表) (20)深层水平位移监测记录表(续表) (21)立柱变形监测记录表(竖向位移) (22)立柱变形监测记录表(竖向位移)续表 (23)立柱变形监测记录表(水平位移) (24)立柱变形监测记录表(水平位移)续表 (25)桩墙内力监测记录表 (26)桩墙内力监测记录表(续表) (27)地下水位监测记录表(水位尺) (28)地下水位监测记录表(水位尺)续表 (29)地下水位监测记录表(水位计) (30)地下水位监测记录表(水位计)续表 (31)孔隙水压力监测记录表 (32)孔隙水压力监测记录表(续表) (33)土压力监测记录表 (34)土压力监测记录表(续表) (35)第三篇监测日报表 (36)地表沉降监测日报表 (37)地表沉降监测日报表(续表) (38)地表沉降监测日报表(续表) (39)分层沉降监测日报表 (40)分层沉降监测日报表(续表) (41)水平位移监测日报表 (42)水平位移监测日报表(续表) (43)水平位移监测日报表(续表) (44)深层水平位移监测日报表 (45)深层水平位移监测日报表(续表) (46)深层水平位移监测日报表(续表) (47)立柱变形监测日报表(竖向位移) (48)立柱变形监测日报表(水平位移) (49)桩墙内力监测日报表 (50)地下水位监测日报表 (51)孔隙水压力监测日报表 (52)土压力监测日报表 (53)巡视检查日报表 (54)年月日监测日报结果汇总表 (55)危险报警分析报告 (56)第四篇监测阶段性报告模板 (57)第五篇监测总结报告模板 (64)第一篇监测点位埋设记录表平面基准点/工作基点埋设考证表高程基准点/水准点埋设考证表地表沉降测点埋设考证表分层沉降管埋设考证表测斜管埋设考证表孔隙水压力传感器埋设考证表土压力传感器埋设考证表水位管埋设考证表内力传感器埋设考证表点之记第二篇监测原始记录表地表沉降监测记录表监测单位:记录编号:地表沉降监测记录表(续表)监测单位:记录编号:分层沉降监测记录表监测单位:记录编号:分层沉降监测记录表(续表)监测单位:记录编号:水平位移监测记录表监测单位:记录编号:水平位移监测记录表(续表)监测单位:记录编号:深层水平位移监测记录表监测单位:记录编号:深层水平位移监测记录表(续表)监测单位:记录编号:深层水平位移监测记录表(续表)监测单位:记录编号:立柱变形监测记录表(竖向位移)监测单位:记录编号:立柱变形监测记录表(竖向位移)续表监测单位:记录编号:立柱变形监测记录表(水平位移)监测单位:记录编号:立柱变形监测记录表(水平位移)续表监测单位:记录编号:桩墙内力监测记录表监测单位:记录编号:桩墙内力监测记录表(续表)监测单位:记录编号:地下水位监测记录表(水位尺)监测单位:记录编号:地下水位监测记录表(水位尺)续表监测单位:记录编号:地下水位监测记录表(水位计)监测单位:记录编号:地下水位监测记录表(水位计)续表监测单位:记录编号:孔隙水压力监测记录表监测单位:记录编号:孔隙水压力监测记录表(续表)监测单位:记录编号:土压力监测记录表监测单位:记录编号:土压力监测记录表(续表)监测单位:记录编号:第三篇监测日报表地表沉降监测日报表监测单位:报告编号:观测:计算:审核:签发:日期:年月日地表沉降监测日报表(续表)监测单位:报告编号:观测:计算:审核:签发:日期:年月日地表沉降监测日报表(续表)监测单位:报告编号:分层沉降监测日报表监测单位:报告编号:观测:计算:审核:签发:日期:年月日分层沉降监测日报表(续表)监测单位:报告编号:水平位移监测日报表监测单位:报告编号:观测:计算:审核:签发:日期:年月日水平位移监测日报表(续表)监测单位:报告编号:观测:计算:审核:签发:日期:年月日水平位移监测日报表(续表)监测单位:报告编号:深层水平位移监测日报表监测单位:报告编号:观测:计算:审核:签发:日期:年月日深层水平位移监测日报表(续表)监测单位:报告编号:观测:计算:审核:签发:日期:年月日深层水平位移监测日报表(续表)监测单位:报告编号:。
X市 XX 基坑工程监测报告XX(单位)2015年X月XX市XX基坑工程监测报告工程名称:XX市XXXX基坑工程监测内容:基坑支护结构及周边建(构)建筑物安全工程地点:XXX监测日期:2013年X月X日~2015年X月X日XXXXXXXXXXX2015年X月委托单位:建设单位:勘察单位:设计单位:施工单位:监理单位:监测单位:项目负责人:试验人员:报告编写:审核:审定:报告总页数:x页目录一、工程概况 (2)二、监测依据 (2)三、监测内容 (2)四、监测点布置和监测方法 (3)五、监测工序和测点保护 (5)六、报警值 (6)七、监测时长和频率 (6)八、监测成果及分析 (7)九、附表、附图 (13)一、工程概况XX市XXXX工程位于XXX市旧城区核心商业区内,南西面邻XX商场,东面邻XX市百货大楼,东南面为XX街,北西面为XX路。
广场长约162 m,宽约35 m,占地面积约4943.96㎡,建筑占地面积约3052.0㎡,总建筑面积约40260.0㎡,拟建建筑物主楼高9~10层,骑楼1~4层,底层架空,地面以下三层,地下室底板标高约63.4 m,靠近XXX路一侧深约10 m,靠近XX街一侧深约14。
5 m(场地现状呈西北低南东高的缓坡状);上部结构采用框架结构,设计室内±0.00标高为78.00 m。
基础采用钻孔灌注桩基础,桩端进入砂质泥岩层不少于2.0m.基坑支护结构采用钢筋混凝土地下连续墙,深约20m,完成基坑支护作用后作为地下室外墙,建筑设计使用年限:50年,基坑工程安全等级为一级.基坑开挖及地下室施工采取分三幅进行,第一幅于2011年X月X日完成地下室主体结构施工,第二幅于2011年X月X日完成地下室主体结构施工,第三幅于2012年X月X日完成地下室主体结构施工。
二、监测依据(1)《建筑基坑工程监测技术规范》(GB 50497—2009);(2)《建筑地基基础设计规范》(GB 50007-2002);(3)《建筑变形测量规范》(JGJ 8—2007);(4)《工程测量规范》(GB 50026—2007);(5)《建筑基坑支护技术规程》(JGJ 120-99);(6)《混凝土结构试验方法标准》(GB 50152-92);(7) 委托方提供的相关设计图纸。
基坑监测方案1基坑监测的目的观测目的:在基础施工及维护阶段,由于工程的基础深,开挖面积大,基坑边坡服务时间长,需要在开挖前根据支护形式准确放线定位、在开挖过程中不断监测,掌握基坑变形发展趋势,防止基坑过大变形,确保边坡的安全稳定和工程顺利进行,及时掌握基坑边坡变形动态,为基坑施工提供信息反馈。

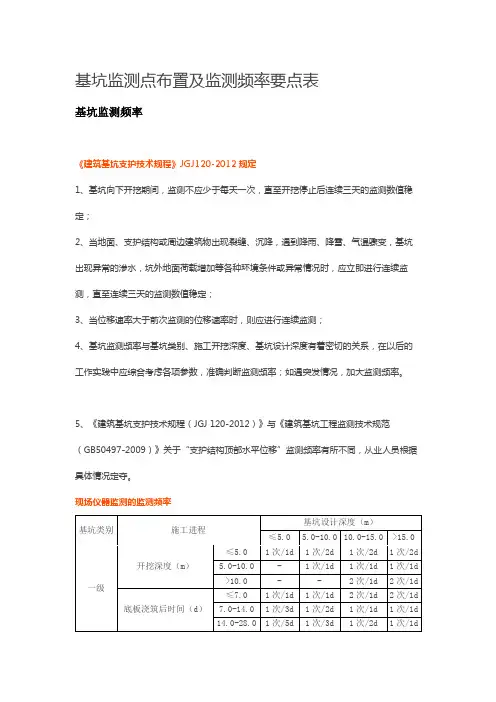

2监测频率3监测报警值(1)坡顶/桩顶水平位移、沉降监测本工程基坑桩锚按二级基坑控制值:开挖过程中按4%°h控制,报警值为控制值的80%(h为监测点处基坑开挖深度)。
(2)支护桩深层水平位移监测监测报警值为4%°h(h为监测点处基坑开挖深度),变化速率为4~6mm∕d°(3)锚杆内力监测预应力锚杆内力报警值:低于0.3倍设计值,高于0.8倍设计值。
(4)地下水位监测基坑土方开挖、支护施工过程中,地下水位累计变化不超过IoOomm,变化速率不超过50OmmA1(5)坑外地表沉降监测基坑周边地表沉降控制值为25mm,报警值为20mm,变化速率为2~3mm∕d.(6)巡视监测支护体系应进行巡视监测,发现异常现象立即进行危险报警,对基坑支护结构和周边环境中的保护对象采取应急措施,必要时应拍照或录相,变形强烈地段要设立连续观测点。
4监测方法4.1基坑边坡水平位移监测基坑边坡水平位移采用《建筑施工测量技术规程》(DB11/T446-2007)中的二等水平位移的要求执行。
监测的等级划分及精度要求见表10-2o1、基准点的埋设和观测在认真考察现场监测环境的基础上,选择合适的地方布设基准点。
基准点的埋设应遵循下列原则:a)基准点必须稳定,便于保存;b)通视良好,便于观测及定期检验。
为提高水平位移监测的精度,控制点应采用观测墩形式,顾及基坑周边实际状况,在基坑四边以及其延长线上,地面相对稳定的位置埋设3个观测墩做为柱顶水平位移观测的控制点,在基坑附近的建筑物上埋设4个点作为检查方向(场外基准点为基础)。
基坑支护的地下水控制,规范上都说啥了一、一般规定1.1 地下水控制应根据工程地质和水文地质条件、基坑周边环境要求及支护结构形式选用截水、降水、集水明排或其组合方法。
1.2 当降水会对基坑周边建筑物、地下管线、道路等造成危害或对环境造成长期不利影响时,应采用截水方法控制地下水。
采用悬挂式帷幕时,应同时采用坑内降水,并宜根据水文地质条件结合坑外回灌措施。
1.3 地下水控制设计应满足对基坑周边建(构)筑物、地下管线、道路等沉降控制值的要求。
1.4 当坑底以下有水头高于坑底的承压水含水层时,各类支护结构均应按进行承压水作用下的坑底突涌稳定性验算。
当不满足突涌稳定性要求时,应对该承压水含水层采取截水、减压措施。
二、截水2.1 基坑截水方法应根据工程地质条件、水文地质条件及施工条件等,选用水泥土搅拌桩帷幕、高压旋喷或摆喷注浆帷幕、搅拌-喷射注浆帷幕、地下连续墙或咬合式排桩。
支护结构采用排桩时,可采用高压喷射注浆与排桩相互咬合的组合帷幕。
对碎石土、杂填土、泥炭质土或地下水流速较大时,宜通过试验确定高压喷射注浆帷幕的适用性。
2.2 当坑底以下存在连续分布、埋深较浅的隔水层时,应采用落底式帷幕。
落底式帷幕进入下卧隔水层的深度应满足相关规范要求,且不宜小于1.5m:2.3 当坑底以下含水层厚度大而需采用悬挂式帷幕时,帷幕进入透水层的深度应满足对地下水沿帷幕底端绕流的渗透稳定性要求,并应对帷幕外地下水位下降引起的基坑周边建筑物、地下管线、地下构筑物沉降进行分析。
当不满足渗透稳定性要求时,应采取增加帷幕深度、设置减压井等防止渗透破坏的措施。
2.4 截水帷幕宜采用沿基坑周边闭合的平面布置形式。
当采用沿基坑周边非闭合的平面布置形式时,应对地下水沿帷幕两端绕流引起的基坑周边建筑物、地下管线、地下构筑物的沉降进行分析。
2.5 采用水泥土搅拌桩帷幕时,搅拌桩桩径宜取450mm~800mm,搅拌桩的搭接宽度应符合下列规定:1 单排搅拌桩帷幕的搭接宽度,当搅拌深度不大于10m时,不应小于150mm;当搅拌深度为10m~15m时,不应小于200mm;当搅拌深度大于15m时,不应小于250mm;2 对地下水位较高、渗透性较强的地层,宜采用双排搅拌桩截水帷幕;搅拌桩的搭接宽度,当搅拌深度不大于10m时,不应小于100mm;当搅拌深度为10m~15m时,不应小于150mm;当搅拌深度大于15m时,不应小于200mm。
基坑地下水位控制方案一、工程概况。
咱先说说这个基坑的情况哈。
这基坑就像一个大坑洞,要在这儿搞建筑呢。
它有多大呢,[具体尺寸说一下],挖得还挺深的,[深度数值]。
周围的地质条件呢,有[描述下土壤类型,像黏土、砂土之类的],地下水位就在这个基坑附近晃悠,对咱工程影响可不小,所以得好好控制它。
二、控制目标。
三、控制方法。
1. 降水井法。
这就像是给地下水位开个小口子,让水慢慢流出去。
咱们在基坑周围合适的地方打一些降水井。
降水井的间距呢,大概是[X]米一个,就像排队一样。
深度要打到能有效降低水位的地方,一般是比基坑底深个[X]米左右。
然后在井里装上抽水设备,像水泵之类的,就像给地下水位安个小抽水机,不停地把水抽出来,抽到哪儿去呢?可以排到指定的排水系统里,可不能乱排哦。
2. 截水帷幕法。
这个就像给基坑周围做个防水墙。
如果地质条件允许的话,咱们可以用水泥搅拌桩或者地下连续墙来做这个截水帷幕。
比如说水泥搅拌桩,就像把水泥和土搅拌在一起,形成一个结实的、水透不过去的墙。
这个墙要围着基坑一圈,就像给基坑穿上了防水围裙,把外面的水给拦住,不让它流到基坑里面来捣乱。
3. 回灌法。
有时候降水太多也不行,就像人失水太多会不舒服一样,地下水位降得太低了,周围的地面可能会下沉,那可就麻烦了。
所以我们还要用回灌法来平衡一下。
在基坑周围再打一些回灌井,和降水井相互配合。
当降水井抽水的时候,回灌井就往地下注水,注多少水呢?得根据实际情况来,就像看天平一样,一边抽水,一边注水,让地下水位保持在一个相对稳定的状态,既保证了基坑的干燥,又不会让周围的地面因为水位下降而塌陷。
四、施工步骤。
1. 降水井施工。
先根据设计好的位置,用钻机钻孔。
这钻机就像一个大力士,在地上钻个深深的洞。
然后把井管放进去,井管就像一个水管,让水能够顺着它流出来。
在井管周围填充滤料,就像给井管围上一层滤网,让水可以进来,但是泥沙不能进来。
最后安装抽水设备,调试好,就可以开始抽水啦。
