电缆载流量校正系数K教学提纲

线缆载流量校正系数的计算太麻烦？简化分五步走！电缆导线载流量的正确选择是配电设计中的重要环节之一，其中对电缆导线载流量应满足敷设环境的要求，在主要设计规范中均有规定。

GB 50054 - 2011《低压配电设计规范》第 3. 2. 2条：“选择导体截面，应符合下列规定：1 按敷设方式及环境条件确定的导体载流量，不应小于计算电流”；JGJ 16 - 2008《民用建筑电气设计规范》第7. 4. 2条：“低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体截面载流量不应小于预期负荷的最大计算电流和按保护条件确定的电流。

”电缆导线载流量的计算中，应按照敷设方式和环境条件来确定电缆导线载流量校正系数，最后确定电缆导线载流量。

在实际设计工作中，电缆导线敷设方式所对应的校正系数经常给设计人员和施工图审查人员带来困惑：设计人员感觉校正系数多，计算麻烦，增加很多工作量；施工图审查人员在审查过程中无法简单判别设计计算中是否已经考虑校正系数，在计算书中往往也没有专门的部分来表示。

那么在实际设计工作当中，如何从工程设计的角度，快速进行校正计算和判别？笔者提出一个简化计算的思路和方法，请同行指正。

1校正系数的简化计算在工程设计工作中，最常使用的电缆敷设方式是电缆槽盒和电缆埋地方式，现结合工程实例，按照以下几个步骤，进行电缆敷设方式确定、电缆载流量校正系数确定、电缆载流量计算，电缆槽盒选择。

1.1第一步笔者给出一个断路器长延时整定电流值与电缆截面选择的对照表（如表1所示），作为后续计算的基础。

1.2第二步以某工程负荷计算为例，计算同一路由各干线的配电设计参数。

同一路由各干线指同一电缆槽盒或同一电缆沟敷设的电缆干线。

配电设计参数主要应包括：干线编号、干线名称、计算电流、低压配电系统馈出断路器长延时保护动作电流整定值、干线电缆截面。

在计算配电设计参数时，需要设计师关注到以下设计选型表格，并按照表1进行电缆截面的确定，可以得到如表2所示的结果。

导线电缆载流量的校正系数
导线电缆载流量的校正系数
一般电缆的允许载流量是按单根地埋或在空气中敷设的条件考虑的，但是要穿管，多根并敷、环境温度过高等情况时，应分别乘以校正系数。

1、环境温度
一般标准载流量以环境温度为25度为标准，当环境温度不同时其载流量应乘以温度校正系数K。

K=根号（导线允许温度-实际环境温度）除以（导线允许温度-25度）若环境温度超过25℃，计算后再打九折。

2、敷设方式（穿管敷设或埋设）
包括槽板等敷设、即导线加有保护套层，不明露的，计算后打八折。

电线电缆穿管敷设于空气中载流量修正系数（参考值）
2、单股或者多股以及回路数。

电缆桥架载流量校正系数电缆桥架载流量校正系数：深入探讨与应用导语：电缆桥架作为电力工程中常见的重要配套设施，承担着电缆的支撑和布线功能。

在工程设计和实际施工中，电缆桥架的载流量是一个至关重要的参数。

然而，受诸多因素的影响，如环境温度、电缆数量和散热条件等，常常使得实际载流量偏离设计值。

为了解决这个问题，研究人员提出了电缆桥架载流量校正系数的概念。

本文将深入探讨电缆桥架载流量校正系数的含义、计算方法和应用，并分享个人观点和理解。

一、电缆桥架载流量校正系数的定义和意义1. 定义：电缆桥架载流量校正系数是指在实际工程中，根据特定条件下的环境温度、散热条件等因素，将设计载流量与实际载流量之间的关系进行折算的一个系数。

它反映了电缆桥架在实际运行条件下所能承载的电流能力。

2. 意义：电缆桥架载流量校正系数的计算和应用对于保障工程安全、提高电力系统可靠性至关重要。

通过校正系数的计算，我们可以准确地评估电缆桥架在各种环境条件下的实际载流量，从而在工程设计和施工中合理选型和布置电缆桥架。

校正系数还能够为后续维护和更新工作提供准确的参考依据。

二、电缆桥架载流量校正系数的计算方法1. 基本原理：电缆桥架的实际载流量与设计载流量之间存在一定的关系，关键是找到这种关系的数学表达式。

一般情况下，电缆桥架的暴露面积与环境温度之间存在较为明显的线性关系。

我们可以使用线性回归等数学模型，通过实测数据来拟合暴露面积与环境温度之间的函数关系，进而得出校正系数的计算方法。

2. 计算步骤：（1）收集实测数据：收集电缆桥架在不同环境温度下的实际载流量数据和对应的暴露面积数据。

（2）数据预处理：对实测数据进行处理，如去除异常值、平滑数据等，以提高计算准确性。

（3）数据拟合：使用线性回归等方法，拟合暴露面积与环境温度之间的函数关系，得到拟合的曲线。

（4）计算校正系数：根据拟合曲线和设计载流量，计算出不同环境温度下的校正系数，并绘制校正系数曲线。

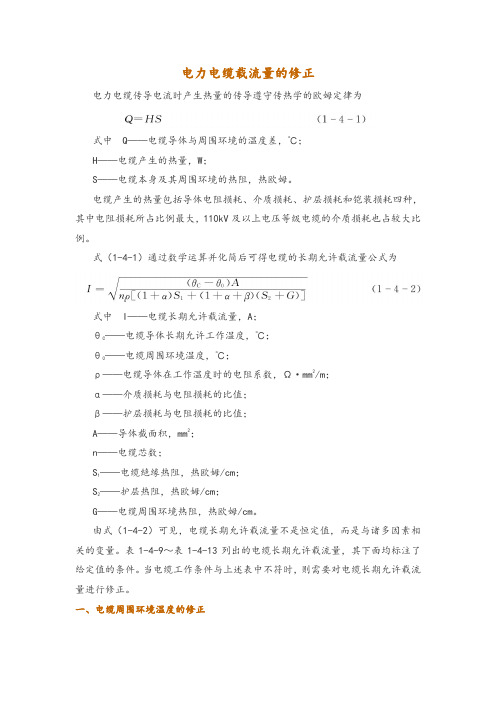

电力电缆载流量的修正电力电缆传导电流时产生热量的传导遵守传热学的欧姆定律为式中Q——电缆导体与周围环境的温度差，℃；H——电缆产生的热量，W；S——电缆本身及其周围环境的热阻，热欧姆。

电缆产生的热量包括导体电阻损耗、介质损耗、护层损耗和铠装损耗四种，其中电阻损耗所占比例最大，110kV及以上电压等级电缆的介质损耗也占较大比例。

式（1-4-1）通过数学运算并化简后可得电缆的长期允许载流量公式为式中I——电缆长期允许载流量，A；——电缆导体长期允许工作温度，℃；θCθ——电缆周围环境温度，℃；ρ——电缆导体在工作温度时的电阻系数，Ω·mm2/m；α——介质损耗与电阻损耗的比值；β——护层损耗与电阻损耗的比值；A——导体截面积，mm2；n——电缆芯数；S——电缆绝缘热阻，热欧姆/cm；1——护层热阻，热欧姆/cm；S2G——电缆周围环境热阻，热欧姆/cm。

由式（1-4-2）可见，电缆长期允许载流量不是恒定值，而是与诸多因素相关的变量。

表1-4-9～表1-4-13列出的电缆长期允许载流量，其下面均标注了给定值的条件。

当电缆工作条件与上述表中不符时，则需要对电缆长期允许载流量进行修正。

一、电缆周围环境温度的修正电缆周围环境温度θ0发生变化时，电缆的长期允许载流量也随之改变。

θ越高，则电缆载流量越小。

对于同一根电缆，除周围环境温度θ改变之外，其他不变时，若式（1-4-2）中其他参数均保持不变，则在θ01和θ02两个环境温度下的长期允许载流量I1和I2存在如下关系【例1-4-1】求一条直埋YJLV22—8.7/10 3×185电缆在夏季（30℃）和冬季（-10℃）的长期允许载流量。

解：查表1-4-12得θ0=25℃时，I=310A查表1-4-7得θC=90℃设：θ01=30℃，θ02=-10℃，根据式（1-4-3），则该电缆在夏季（30℃）时的长期允许载流量为298A，在冬季（-10℃）时的长期允许载流量为384A。

电缆沟载流量修正系数-回复题目：电缆沟载流量修正系数的意义与计算方法引言：在电力工程中，电缆沟是电缆线路敷设的重要方式之一，其安全可靠的运行对于电能的输送至关重要。

而电缆沟的载流量修正系数则是评价电缆沟敷设电缆线路的重要指标之一。

本文将深入探讨电缆沟载流量修正系数的定义、意义以及计算方法，并结合实际案例进行分析，旨在帮助读者更好地理解和应用电缆沟载流量修正系数。

一、电缆沟载流量修正系数的定义与意义1.1 定义电缆沟载流量修正系数是指在特定条件下，针对电缆沟内电缆线路进行的载流量修正操作后得到的系数。

它可以衡量电缆沟内的电缆线路实际承载能力，与计划承载能力之间的差异。

1.2 意义电缆沟载流量修正系数的计算结果能够为电缆沟的设计、敷设和监测提供重要参考信息。

通过对电缆沟载流量的修正计算，可以实现不同条件下的实际电缆负载情况预测，有助于确保电缆线路的安全运行。

二、电缆沟载流量修正系数的计算方法2.1 计算输入电缆沟载流量修正系数的计算需要以下输入参数：(1) 电缆截面积：即电缆横截面的面积，单位通常为平方毫米(mm²)；(2) 敷设方式：包括单层敷设、多层敷设等；(3) 电缆沟宽度：即电缆沟横截面的最大宽度，单位通常为米(m)；(4) 环境温度：电缆运行环境的温度值，单位通常为摄氏度()；(5) 地下土壤热阻系数：表示土壤导热性能，单位通常为开尔文米/瓦特(K·m/W)；(6) 电缆线路的设计负荷：即电缆线路计划承载的最大负荷值，单位通常为安培(A)。

2.2 计算步骤计算电缆沟载流量修正系数主要分为以下几个步骤：步骤1：根据电缆截面积和敷设方式，确定电缆沟的有效载流量；步骤2：根据电缆沟宽度、环境温度和地下土壤热阻系数，计算电缆沟的传热系数；步骤3：根据计划负荷和电缆沟的有效载流量、传热系数，得到载流量修正系数。

三、案例分析为了更好地阐述电缆沟载流量修正系数的意义和计算方法，我们选取了某电力工程项目中的实际案例进行分析。

埋地敷设电缆载流量校正系数第一部分：什么是电缆载流量校正系数电缆载流量校正系数是指在埋地敷设电缆时，考虑电缆周围环境的影响，对电缆的额定载流量进行修正的系数。

由于电缆在埋地敷设过程中会受到多种因素的影响，如环境温度、土壤热阻、电缆自身特性等，因此需要进行校正，以确保电缆的安全运行。

第二部分：电缆载流量校正系数的计算方法电缆载流量校正系数的计算是基于电缆的导热模型和热平衡原理进行的。

根据热平衡原理，电缆的敷设温度应等于电缆内部温度和外部环境温度的平均值。

而电缆的导热模型可以通过电缆的热阻和热容来描述。

因此，可以根据电缆的导热模型和热平衡原理，计算出电缆的载流量校正系数。

第三部分：影响电缆载流量校正系数的因素影响电缆载流量校正系数的因素主要包括环境温度、土壤热阻和电缆自身特性等。

首先，环境温度是影响电缆载流量校正系数的重要因素之一。

环境温度的升高会导致电缆周围的温度升高，从而使电缆的敷设温度升高，进而影响电缆的载流量。

其次，土壤热阻也是影响电缆载流量校正系数的重要因素。

土壤热阻的增加会导致电缆周围的散热能力降低，进而使电缆的敷设温度升高，从而影响电缆的载流量。

最后，电缆自身的特性也会对电缆载流量校正系数产生影响。

电缆的导热性能、敷设方式、材料特性等都会影响电缆的敷设温度和载流量。

第四部分：电缆载流量校正系数的应用电缆载流量校正系数的应用主要体现在电力系统的设计和运行中。

在电力系统的设计中，需要根据电缆的敷设条件和环境参数计算出电缆的载流量校正系数，以确保电缆的安全运行。

在电力系统的运行中，可以根据电缆的载流量校正系数对电缆的负载进行调整，以避免电缆过载运行，从而提高电力系统的可靠性和稳定性。

第五部分：电缆载流量校正系数的实际案例为了更好地理解电缆载流量校正系数的应用，我们以一个实际案例来说明。

假设有一条埋地敷设的电缆，环境温度为25℃，土壤热阻为0.5℃/W，电缆的导热模型为热阻为0.2℃/W，热容为1000J/℃。

电缆没有综合校正系数，需要进行以下4个方面的校正:
材质修正：给出铝材料求铜材料，见载流量表。

温度修正：
①查表修正查配电手册表9-16/17（标准温度：空气中30℃、土壤中20℃）
或查GB50217-2007附录D表D.0.1（标准温度：空气中40℃、土壤中25℃）
注意两个表标准温度不一样，根据题中条件确定查哪一个表。

②若载流量表没有要求的数据或题中要求用公式进行温度校正，则Kt=√ˉ[(Θn-Θa)/(Θn-Θc)]配电手册P497式9-1或GB50217附录D.0.2土壤热阻系数修正：（地埋电缆）看与题中地埋情况是否相符，否则修正。

查配电手册P501表9-19/20以的校正系数
或GB50217-2007表D.0.3以的校正系数
敷设方式修正：看与题中敷设方式是否相符，否则修正。

敷设条件三种方式校正查配电手册P502表9-21/26
或查表GB50217-2007附录D D.0.4-07
根据题中给出的条件确定采用那个表。

电缆沟载流量修正系数引言：电缆沟是一种常见的电力工程中使用的设施，用于埋设电力电缆。

在设计和规划电缆沟时，需要考虑电缆的载流量，以确保电缆的正常运行和安全性。

然而，由于实际工程中存在多种因素的影响，需要对电缆沟的载流量进行修正。

本文将介绍电缆沟载流量修正系数的概念和计算方法。

正文：1.电缆沟载流量修正系数的定义电缆沟载流量修正系数是指在实际工程中，由于电缆沟尺寸、敷设方式、环境条件等多种因素的影响，需要对理论计算得到的电缆沟载流量进行修正的系数。

修正系数的引入旨在提高设计的准确性和可靠性。

2.修正系数的计算方法修正系数的计算需要考虑以下几个方面：（1）电缆沟尺寸因素：电缆沟的横截面积与载流量之间存在一定的关系。

一般来说，电缆沟的横截面积越大，其承载的载流量也越大。

因此，可以根据电缆沟的尺寸来确定一个修正系数，该系数反映了电缆沟尺寸对载流量的影响。

（2）敷设方式因素：电缆沟的敷设方式也会对载流量产生影响。

例如，采用单层敷设方式的电缆沟相较于双层敷设方式的电缆沟，其载流量可能会有所增加。

因此，需要根据实际的敷设方式来确定相应的修正系数。

（3）环境条件因素：环境条件对电缆沟的散热能力有一定的影响。

例如，高温环境下的电缆沟相较于低温环境下的电缆沟，其载流量可能会有所下降。

因此，在计算修正系数时，需要考虑环境条件对电缆沟载流量的影响。

3.修正系数的应用修正系数一般通过实际工程经验和试验得出，可以根据具体情况进行调整。

在电缆沟的设计和规划中，通过引入修正系数，可以更准确地计算电缆沟的载流量，从而确保电缆的正常运行和安全性。

结论：电缆沟载流量修正系数是为了考虑实际工程中多种因素的影响，对理论计算得到的电缆沟载流量进行修正的系数。

正确应用修正系数可以提高电缆沟设计的准确性和可靠性。

在实际工程中，需要根据电缆沟的尺寸、敷设方式和环境条件等因素来确定相应的修正系数，以保证电缆的正常运行和安全性。

载流量/短路电流/膨胀系数计算书一、电缆长期载流量计算电缆导体上所通过的电流叫做电缆的载流量有时也叫做电缆的“负载”或“负荷”。

电缆允许连续载流量是指电缆的负载为连续恒定电流100负载率时的最大允许量。

电缆的载流量问题通常遇到的有两类一类是已知电缆的结构及敷设情况求允许的载流量另一类是已知需要传输的负载求电缆的导体面积。

本节介绍载流量的一般计算方法。

为了供使用方便电缆的生产或使用部门常就一定的条件如环境温度电缆最大温度敷设条件等对各种规格的电缆计算出载流量并列成“载流量表”为了扩大其应用范围这种表还给出了当环境温度、导体温度、敷设条件变化时的校正系数。

当已知需要传输的负载设计所需的电缆时往往给出的是负载的“功率”或“容量”。

输电线路的功率又分视在功率、有功功率、无功功率三种量如果线路的电流为IA线路电压为UlkV负载功率因数为cos则有如下关系功率因数—cos SPcos 功率名称单相电路中三相电路中视在功率UIS 22QPS 有功功率cosUIP cos3UIP 无功功率IUQIUQCCLL或sinUIQ 线路电流I的计算sin3cos33LqLLsUPUPUPI 电缆长期载流量计算方法电缆允许连续载流量可用导体高于环境温度的稳态温升推导出来从电缆的等效热路按热路欧姆定律。

电缆的等值热路图T adWcWcWcW1T2T3T4TdWdWaWcn1Wcn2 公式1 a 或公式243d21c211n1112TTWWnTWWTWWdcdc 式中 1 θ 电缆导体的最高允许长期工作温度℃θa 环境温度℃ 2 RIW2c 每厘米电缆的每相导体损耗W/cm dW 每厘米电缆每相的介质损耗W/cm I 电缆的允许连续工作电流连续载流量A R 在允许长期工作温度下每厘米电缆每相的导体交流有效电阻Ω/cm T1 T2 T3 T4 每厘米电缆的绝缘热阻、衬垫热阻、护层热阻及外部热阻℃.cm/W n 电缆芯数λ1 λ2 电缆的护套及铠装损耗系数因为WcI2R所以电缆的长期允许载流量I为43212114321d1121TTTnTrTTTnTWI 式中r 每厘米电缆的导线交流电阻Ω/cm 从公式可以看出决定电缆载流量的因素如下电缆和各种损耗电缆各部分的热阻电缆的最高允许长期工作温度环境温度以下为公式中相关参数的计算公式1、20℃导体直流电阻2012020RR R20—20℃时导体最大直流电阻Ω/km α20—导体电阻的温度系数1/℃θ—电缆长期最高工作温度℃R/—20℃时导体最大直流电阻Ω/km 2、90℃导体交流电阻8.0110827.08.019218.1312.08.01928.019217244224444psspppccpppssspskkkRfXXXsds dXXYXXYYYRR R/—90℃时导体最大直流电阻Ω/km1 YS—集肤效应因数YP—邻近效应因数dS—线芯外径mm s—同一回路中电缆中心间的距离mm Kskp—常数取1 R—90℃时导体最大交流电阻Ω/km 3、热阻计算3.1 绝缘层热阻cTdtT21ln211 ρT1—绝缘层热阻系数℃.m/w取3.5 t1—绝缘厚度mm dS—导体外径mm T1—导体与护套间热阻TΩ.m 3.2 垫层热阻sTDtT2221ln2 t2—垫层厚度mm DS—垫层外径mm ρT—热阻系数℃.m/w取3.5 T2—垫层热阻TΩ.m 3.3 外护层热阻aTDTt21ln23 ρT4—热阻系数℃.m/w取3.5 t—护套厚度mm DO/—外护层内径mmT3—外护层热阻TΩ.m 3.4 外部热阻电缆敷设在空气中三角形排列空气中不受日光直接照射情况下的电缆周围热阻由下式给出4/141sehDT EZhDge 式中h——散热系数Dc——电缆外径m Δθs——温差表1 自由空气中电缆黑色表面时的ZE和G 的常数值注①“单根电缆”数据也适用于一组平面排列的电缆间距不小于075De。
