1、RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
2、RS-485RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
RS-485用于多点互连时非常方便，可以省掉许多信号线。
应用RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。
3、RS-422RS422总线,RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。
差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线。
发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。

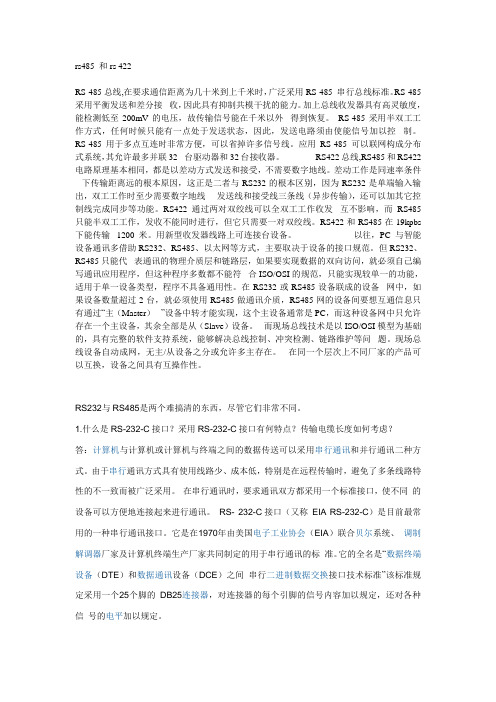

rs485 和rs 422RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。
RS-485采用平衡发送和差分接 收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外 得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控 制。
RS-485用于多点互连时非常方便，可以省掉许多信号线。
应用RS-485 可以联网构成分布式系统，其允许最多并联32 台驱动器和32台接收器。
RS422总线,RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。
差动工作是同速率条件 下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线 发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。
RS422通过两对双绞线可以全双工工作收发 互不影响，而RS485只能半双工工作，发收不能同时进行，但它只需要一对双绞线。
RS422和RS485在19kpbs 下能传输 1200米。
用新型收发器线路上可连接台设备。
以往，PC与智能设备通讯多借助RS232、RS485、以太网等方式，主要取决于设备的接口规范。
但RS232、RS485只能代 表通讯的物理介质层和链路层，如果要实现数据的双向访问，就必须自己编写通讯应用程序，但这种程序多数都不能符 合ISO/OSI的规范，只能实现较单一的功能，适用于单一设备类型，程序不具备通用性。
在RS232或RS485设备联成的设备 网中，如果设备数量超过2台，就必须使用RS485做通讯介质，RS485网的设备间要想互通信息只有通过“主（Master） ”设备中转才能实现，这个主设备通常是PC，而这种设备网中只允许存在一个主设备，其余全部是从（Slave）设备。
RS-232、RS-422与RS-485三种接口现在电视台硬盘播出系统得到广泛运用，计算机自动控制成为播控的主流。
视频设备的控制接口，以及状态监控接口有必要进行一下归纳，以下将对湖北电视台硬盘播出系统中的使用情况进行探讨。
计算机控制主要有串口、并口、USB、IEEE1394、以太网接口等，在数字化电视播控中心主要采用串口、以太网接口进行控制。
一串口控制通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。
下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
例如：视频服务器都带有多个RS422串行通讯接口，每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。
视频服务器除提供各种控制硬件接口外，还提供协议接口，如RS422接口除支持RS422的Profile协议外，还支持Louth、Odetics 、BVW等通过RS422控制的协议。
RS-232、RS-422与RS-485都是串行数据接口标准，都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布。
RS-422由RS-232发展而来，为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100Kbps时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
RS4８5接口定义rs４85有两种,一种就是半双工模式,只有DATＡ+与DＡTA—两线,另一种就是全双工模式,有四线传输信号:Ｔ＋,T－,R＋,Ｒ－。
全双工模式时可认为就是rs４22。
１。
英式标识为TＤA(—) 、TDＢ(+) 、ＲDＡ(-)、RDB(+) 、ＧND2.美式标识为Y 、Z 、 A 、 B 、ＧNＤ3.中式标识为TＸD(+)/A 、TXD(－)／B 、RXD(—) 、RXD(+)、ＧNDｒｓ４85两线一般定义为(只接收不发送):"A, B"或＂Ｄate+,Datｅ—"即常说得:”485+,４85-"rs4８5四线一般定义为:”Y,Ｚ,A, B,"具体还要根据厂家得使用信号针脚而定,有得使用了ＲTS或DT Ｒ等针脚得4８5信号DB9(RS485)接口针脚定义１脚为数据A,2脚为数据B,５脚为地、RS－４２2得电气性能与RS—４85完全一样。
主要得区别在于: RＳ—42２有4根信号线:两根发送(Y、Z)、两根接收(A、B)。
由于RS－４22得收与发就是分开得,所以可以同时收与发(全双工)。
RS—485有2根信号线:发送与接收都就是A与B。
由于ＲS—485得收与发就是共用两根线所以不能够同时收与发(半双工)、* 能否将RS-422得Y－A短接作为RＳ-485得A,将ＲＳ－4２2得Z－B短接作为RＳ—485得B呢？回答:不一定。
条件就是RＳ－422必须就是能够支持多机通信得。
波士电子得所有接口转换器得RS－４２2口都能够支持全双工多机通信,所以可以这样简单转换为RS－４85。
RＳ-48５(或 RＳ—422)通信建议一定要接地线,因为 RS－4８5(或ＲS—422)通信要求通信双方得地电位差小于1Ｖ。
即:半双工通信接 3 根线(+A、—B、地),全双工通信接５根线(+发、—发、+收、—收、地)。
为了安全起见,建议通信机器得外壳接大地。
接线及引脚分配ＲS—48５得+A接对方得+A、—B接对方得—B、GND(地)接对方得ＧND(地)。
RS23、RS422、RS485转光纤_光猫使用说明（工业级）一、概述天津三格电子的MS-F155是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤模块，可以延长RS232、RS422、RS485通信距离，最远可以达到20公里到40公里。
采用光信号传输，模块有很好的抗电磁干扰能力。
防雷设计，可用于比较恶劣的工矿环境。
支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，4路RS-485或2路RS-422接口，支持2线（半双工）RS-485和4线（全双工）RS-422工作方式。
RS-232信号的传输速率最高为115.2Kbps，RS-485/RS-422的信号传输速率最高可达500Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
RS485接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，使模块使用非常简单。
二、规格与特性电源：宽电源供电，7-24V直流电源。
接口：RS232/RS422/RS485。
可以同时传输2路RS232，4路485或者2路422。
传输速率：RS232可以达到115200bps；RS422 RS485可以达到400Kbps。
通信方式：RS232RS422为全双工/ RS485为半双工。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护环境温度：-40---60°C存储温、湿度：-20---50°C 5%---90%体积：长120mm 宽85mm 高25mm四、LED指示灯RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS232_1_LED：闪烁表示RS232_1有数据收发；RS232_2_LED：闪烁表示RS232_2有数据收发；PWR_LED：灯亮表示电源工作；Fiber_LED：灯亮表示光纤模块工作正常；五、光纤参数单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在R S422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS422接口标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS422接口支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。
RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。
RS422接口的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s 速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS422接口需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
计算机侧 RS422 串行通信接口的插口是 25 针公插：设备侧 RS-422 串行接口插头是 25 针母插：rs422接口定义1 GND Shield Ground2 SRI Signal Rate Indicator3 n/c - Spare4 SD Send Data5 ST Send Timing6 RD Receive Data7 RTS Request To Send8 RR Receiver Ready9 CTS Clear To Send10 LL Local Loopback11 DM Data Modem12 TR Terminal Ready13 RR Receiver Ready14 RL Remote Loopback15 IC Incoming Call16 SF/SR Select Frequency/Select Rate17 TT Terminal Timing18 TM Test Mode19 GND Ground20 RC Receive Twister-Pair Common21 GND Spare Twister-Pair Return22 /SD Send Data TPR23 GND Send Timing TPR24 GND Receive Timing TPR25 /RS Request To Send TPR26 /RT Receive Timing TPR27 /CS Clear To Send TPR28 IS Terminal In Service29 /DM Data Mode TPR30 /TR Terminal Ready TPR31 /RR Receiver TPR32 SS Select Standby33 SQ Signal Quality34 NS New Signal35 /TT Terminal Timing TPR36 SB Standby Indicator37 SC Send Twister Pair CommonRS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。
