纺织品概论(1)

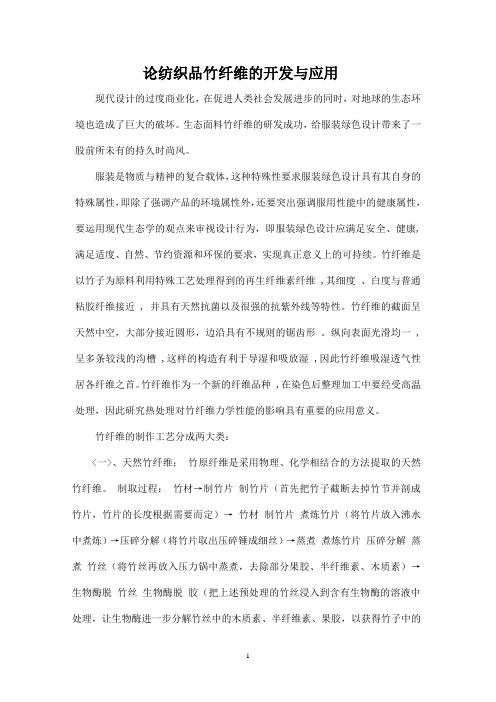

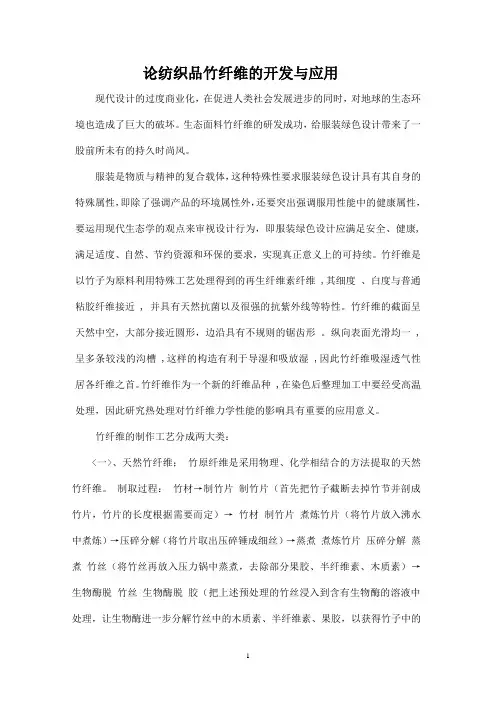

论纺织品竹纤维的开发与应用现代设计的过度商业化，在促进人类社会发展进步的同时，对地球的生态环境也造成了巨大的破坏。

生态面料竹纤维的研发成功，给服装绿色设计带来了一股前所未有的持久时尚风。

服装是物质与精神的复合载体，这种特殊性要求服装绿色设计具有其自身的特殊属性，即除了强调产品的环境属性外，还要突出强调服用性能中的健康属性，要运用现代生态学的观点来审视设计行为，即服装绿色设计应满足安全、健康,满足适度、自然、节约资源和环保的要求，实现真正意义上的可持续。

竹纤维是以竹子为原料利用特殊工艺处理得到的再生纤维素纤维 ,其细度、白度与普通粘胶纤维接近 , 并具有天然抗菌以及很强的抗紫外线等特性。

竹纤维的截面呈天然中空，大部分接近圆形，边沿具有不规则的锯齿形。

纵向表面光滑均一 ,呈多条较浅的沟槽 ,这样的构造有利于导湿和吸放湿 ,因此竹纤维吸湿透气性居各纤维之首。

竹纤维作为一个新的纤维品种 ,在染色后整理加工中要经受高温处理，因此研究热处理对竹纤维力学性能的影响具有重要的应用意义。

竹纤维的制作工艺分成两大类：<一>、天然竹纤维；竹原纤维是采用物理、化学相结合的方法提取的天然竹纤维。

制取过程：竹材→制竹片制竹片（首先把竹子截断去掉竹节并剖成竹片，竹片的长度根据需要而定）→ 竹材制竹片煮炼竹片（将竹片放入沸水中煮炼）→压碎分解（将竹片取出压碎锤成细丝）→蒸煮煮炼竹片压碎分解蒸煮竹丝（将竹丝再放入压力锅中蒸煮，去除部分果胶、半纤维素、木质素）→生物酶脱竹丝生物酶脱胶（把上述预处理的竹丝浸入到含有生物酶的溶液中处理，让生物酶进一步分解竹丝中的木质素、半纤维素、果胶，以获得竹子中的纤维素纤维。

在分解木质素、半纤维素、果胶的同时也可在处理液中加入一定量的可以分解纤维素的酶，以获得更细的竹原纤维）→梳理纤维（把酶分解后的竹纤维清洗、漂白、上油、柔软、开松梳理即可梳理纤维获得纺织用的竹原纤维）→纺织用纤维。

<二>、化学竹纤维；化学竹纤维包括竹浆纤维和竹炭纤维。

受控纤维：受罗拉握持，并以该罗拉表面速度运动的纤维。

浮游纤维：未被前罗拉或后罗拉握持的纤维。

前纤维：被前罗拉握持的纤维。

后纤维：被后罗拉握持的纤维。

快速纤维：以前罗拉表面速度运动的纤维。

慢速纤维：以后罗拉表面速度运动的纤维。

控制力: 以后罗拉速度运动的慢速纤维作用于浮游纤维上的力。

引导力: 以前罗拉速度运动的快速纤维作用于浮游纤维上的力。

牵伸力: 指须条在牵伸过程中，以前罗拉表面速度运动的快速纤维从以后罗拉表面速度运动的慢速纤维中抽出时，全部快速纤维所受到的摩擦阻力总和。

握持力：指罗拉钳口对须条的摩擦力。

关联和区别：控制力和引导力是就一根纤维而言的，牵伸力和握持力是就整个须条而言的一般握持力比最大牵伸力大2-3倍，握持力和牵伸力要相适应。

控制力使浮游纤维保持慢速，引导力使浮游纤维快速运动。

捻度：单位长度的捻回数。

捻回：纱条绕自身轴线回转一周，便获得一个捻回。

捻回角：纱条加捻后表面纤维发生倾斜，表面纤维与纱条轴线的夹角，称为--。

捻幅: 单位长度的纱线加捻时，截面上任意一点在该截面上相对转动的弧长。

喂给长度：每钳次由给棉罗拉喂入到工作区的纤维丛长度。

梳理隔距:上钳板钳唇下缘与锡林梳针针尖的距离。

喂给系数：顶梳刺入须丛前的喂给长度与总喂给长度的比值称为喂给系数。

分离隔距：钳板最前位置时钳板钳口与分离罗拉钳口之间的距离。

落棉隔距：钳板到达最前位置时，下钳板前缘与后分离罗拉表面的距离。

重复梳理次数：须丛自受到锡林梳理开始到被完全分离时为止，所受到锡林梳理的次数。

死隙长度：锡林梳理时，须丛头端未被梳理到的长度。

梳理死区：在锡林梳理时，钳口咬合线外有一段须从未被锡林梳理到，此段长度称为梳理死区。

移距偏差：在牵伸过程中，由于纤维不在同一位置变速，则牵伸后纤维的头端距离与常移距产生的偏差称为移距偏差。

变细曲线：牵伸过程中，由后罗拉钳口到前罗拉钳口方向，须条截面中的纤维根数逐渐减少，须条逐渐变细的规律曲线。

假捻效应：纱条作轴向运动时发生在喂入端与假捻器之间存在的捻回现象。

功能性纺织品认识概述一、功能性纺织品概念功能性纺织品指纺织品除具有自身的基本使用价值外还具有抗菌，除螨，防霉，抗病毒，防蚊虫，防蛀，阻燃，防皱免烫，拒水拒油，防紫外线，防电磁辐射，香味，磁疗，红外线理疗，负离子保健等等林林总总的功效中的一种或几种。

广义上说，功能性纺织品是指具有一般纺织品保暖、遮盖和美化之外的其他功能的纺织品。

狭义上说，是指在纺织领域将具有特定功能的无机微粒子与普通成纤聚合物共混制造功能纤维，从而赋予传统纺织品以功能性。

根据纺织品功能属性不同，功能性纺织品通常可分为：物理型功能纺织品、化学型纺织品、物理分离型功能纺织品和生物适应型功能纺织品。

安装使用性能和用途，分为整理型纺织品、房户型功能纺织品、适感型纺织品、卫生保健型纺织品和智能型纺织品。

二、制备功能性纺织品方法1功能性纤维制备功能纺织品对纤维进行表面加工，即通过化学或物理手段赋予天然纤维和化学纤维一些新的特殊功能。

表面加工法主要包括表面处理法和树脂整理法等。

对常规合成纤维材料进行改性，通过共混和复合纺丝的方法加入功能性添加剂，这种功能性添加剂均匀地分散在纤维中使纤维具有某种特殊的功能。

功能可涉及远红外、抗紫外线、抗辐射、抗菌、抗静电、负离子、导电等，纤维以涤纶、丙纶为主，品种包括长丝、短纤。

通过共聚等方法部分改变高分子结构，使聚合物获得某些特殊功能。

如，在疏水性合成纤维大分子主链上引入亲水性、导电性成分，可在一定程度上提高该纤维的导电性。

2功能整理制备功能性纺织品(1)物理整理a)浸渍法：整理剂与溶剂形成均匀溶液的多功能整理剂，随溶液渗透到纺织品内纤维之间的空隙中，与纤维表面形成分子间表面吸附而附着在纺织品上。

由于整理剂与纺织品相互间作用力弱，结合牢度不高，易受外界及使用状况影响而丧失特有的功能。

b)浸轧法将被整理的纺织品浸入溶液中，经过轧压后，使助剂随溶液被挤压到纺织品纤维间隙中。

c)涂层法将整理剂涂刮到纺织品上，进行焙烘，整理剂与纺织品纤维可以部分进行接枝聚合反应或整理剂之间相互聚合，在纺织品外表面形成较牢的膜。

棉织品知识概论一、毛巾知识概述毛巾织物是指用毛巾组织形成的毛圈的纺织品。

它具有稠密而柔软的毛圈、良好的吸湿性、隔热、耐磨等性能。

按用用途分类：方巾、面巾、地巾、浴巾、枕巾、毛巾被、毛巾布等；按毛圈分布分类：单面起毛与双面起毛；按生产流程分类：先织后漂和先漂后织；按生产方法分类：素色、彩色、印花、平织、提花、缎挡、螺旋等。

宾馆、酒店用毛巾主要以棉纤维纺成的上一等级纱线织制，其优点有：吸水性能好、手感柔软、立体感强等。

通常用的纱支有21s、16s单纱和21s/2、32s/2、40s/2双股线等（一般螺旋产品采用16s单纱织制）。

支数是指在公定回潮率（8.5%），”S”是英文支数的常用符号代表每克纱线长度的米数，支数越高，纱线越细。

为适应工业洗涤设备对毛巾的洗涤，毛巾的经纱一般用21s/2双股线，以提高毛巾的强力，纬纱用21s或16s单纱，毛圈纱则按不同客户的需求，采用单纱或双股线，按行业的俗称，“32s/2线毛巾”是指毛圈纱是32s/2双股线织制的毛巾，“16s螺旋毛巾”是指毛圈纱用16s高捻度单纱织制的毛巾，它们均与经纬纱的支数无关。

毛巾纺织的技术要求分为内在质量和外观质量两方面。

内在质量包括纬纱密度、重量、断裂强力、染色牢度和吸水性；外观质量包括线状、条状、块状、散布性、破损、印染、整理等疵点状况。

毛巾的重量偏差：（折合公定回潮率8%时的重量）-3.5%。

毛巾的断裂强度：经向大于220N，纬向大于180N，一般酒店的毛巾强力要高于此数值1.3倍以上。

酒店的毛巾通常是以十条或一打为称重的计算单位。

毛巾的规尺寸通常分为二类：一是交货尺寸，二是洗涤后尺寸，前者多为外贸产品和民用产品，后者内销酒店产品，在订购合同中必须明示。

规格尺寸偏差为：+4～2.5%，在毛巾距两边或两端的1/4处测量总长度和总宽度。

色牢度通常包括耐洗色牢度和耐摩擦牢度，中浅色均应达到3-4级。

耐洗色牢度是指染色织物在规定的洗涤条件下洗后褪色的程度，包括原样变色及白布沾色两项。

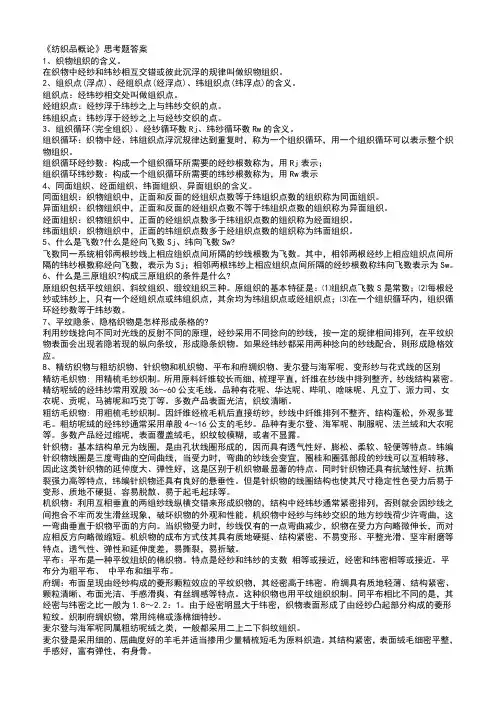

《纺织品概论》思考题答案1、织物组织的含义。

在织物中经纱和纬纱相互交错或彼此沉浮的规律叫做织物组织。

2、组织点(浮点)、经组织点(经浮点)、纬组织点(纬浮点)的含义。

组织点：经纬纱相交处叫做组织点。

经组织点：经纱浮于纬纱之上与纬纱交织的点。

纬组织点：纬纱浮于经纱之上与经纱交织的点。

3、组织循环(完全组织)、经纱循环数Rj、纬纱循环数Rw的含义。

组织循环：织物中经、纬组织点浮沉规律达到重复时，称为一个组织循环，用一个组织循环可以表示整个织物组织。

组织循环经纱数：构成一个组织循环所需要的经纱根数称为，用Rj表示；组织循环纬纱数：构成一个组织循环所需要的纬纱根数称为，用Rw表示4、同面组织、经面组织、纬面组织、异面组织的含义。

同面组织：织物组织中，正面和反面的经组织点数等于纬组织点数的组织称为同面组织。

异面组织：织物组织中，正面和反面的经组织点数不等于纬组织点数的组织称为异面组织。

经面组织：织物组织中，正面的经组织点数多于纬组织点数的组织称为经面组织。

纬面组织：织物组织中，正面的纬组织点数多于经组织点数的组织称为纬面组织。

5、什么是飞数?什么是经向飞数Sj、纬向飞数Sw?飞数同一系统相邻两根纱线上相应组织点间所隔的纱线根数为飞数。

其中，相邻两根经纱上相应组织点间所隔的纬纱根数称经向飞数，表示为Sj；相邻两根纬纱上相应组织点间所隔的经纱根数称纬向飞数表示为Sw。

6、什么是三原组织?构成三原组织的条件是什么?原组织包括平纹组织、斜纹组织、缎纹组织三种。

原组织的基本特征是：⑴组织点飞数S是常数；⑵每根经纱或纬纱上，只有一个经组织点或纬组织点，其余均为纬组织点或经组织点；⑶在一个组织循环内，组织循环经纱数等于纬纱数。

7、平纹隐条、隐格织物是怎样形成条格的?利用纱线捻向不同对光线的反射不同的原理，经纱采用不同捻向的纱线，按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹，形成隐条织物。

如果经纬纱都采用两种捻向的纱线配合，则形成隐格效应。

第一章纺织概论一、纺织加工过程纤维（纺纱）→纱线（织造）→织物（染整）→面料→纺织品（服用、装饰、产业用）（非织造）→………→二、纺织产品分类（一）服装用纺织品例：衣服、袜子、帽子、手套（二）装饰用纺织品例：窗帘、地毯、桌布、床上用品、枕头套、家具套（三）产业用纺织品1、工业例：机器传送带、帆布、造纸毛毯、水龙带、防护服2、农业例：丰收布、土壤保湿布、排水管、植物生长基质3、交通例汽车、轮胎、帘子布、汽车安全带、汽车安全气囊、土工布4、医疗卫生例：手术衣、过滤器、人造血管。

人造脏器、婴儿尿片5、军事例：军装、防弹衣、防刺衣、防弹头盔6、航空航天例：宇航服、火箭头部耐烧蚀材料、火箭喷管、直升机旋翼、降落伞第二章纺织纤维一、纺织纤维概念长度达几十毫米，具有一定强度、挠曲性和服用性能，可以用来制造纺织制品的纤维。

天然纤维：自然界生长形成的适于纺织用的纤维。

化学纤维：用天然或合成高聚物为原料，采用化学或机械方法制造出来适于纺织用的纤维。

再生纤维：以天然高聚物为原料，经化学或机械方法制造的化学组成与用来基本相似的纤维。

合成纤维：以石油、煤、天然气以及一些农副产品等低分子物为原料织成单体，经合成得到高分子聚合物，然后再织造出的化学纤维。

回潮率指纤维材料所含有的水分与其干燥质量之比。

W=G-G0/G0*100%二、纺织纤维或纱线的细度指标直接指标：直径、宽度、截面积间接指标：线密度（tex）、丹尼尔（den）、公制支数（公支）、英制支数（英支）（一）特数tex ：在公定回潮率下，长度为1000米的纤维或纱线所具有的质量克数。

（二）旦数den ：在公定回潮率下，长度为9000米的纤维或纱线所具有的质量克数。

（三）公制支数Nm ：在公定回潮率下，1g纤维所具有的长度米数。

（四）英制支数：在公定回潮率下，1磅重的纤维或纱线所具有长度为840码的倍数换算：1tex=9den 1den=1.11dtex 1tex*1Nm=1000三、纺织纤维或纱线的拉伸性能指标（一）断裂强度：每特（旦）纤维或纱线所能承受的最大拉伸外力。

纺织概论复习纺织概论复习一、纺织纤维材料的分类按来源分：植物纤维 (天然纤维素纤维）天然纤维动物纤维（天然蛋白质纤维）(Natural fibers) 矿物纤维 (mineral fibers)纺织纤维再生纤维素纤维化学纤维再生蛋白质纤维(Man-made fibers) 合成纤维(Synthetic fibers)无机纤维 (Inorganic fibers)二.大豆蛋白属于哪一大类:属于新型的纺织纤维：绿色纤维三.原纤维、巨原纤维等定义1、单分子：直线链状大分子。

2、基原纤：几根直线链状大分子平行排列，按一定距离、一定位相、一定相对形态稳定结合在一起形成很细的结晶态的大分子束。

3、微原纤：若干基原纤平行排列结合在一起形成较粗的基本结晶态的大分子束。

4、原纤维：若干微原纤基本平行排列结合在一起形成更粗的大分子束，存在一定的缝隙，孔洞。

5、巨原纤维：原纤基本平行堆砌的更粗大的大分子束，存在更大的缝隙、孔洞。

6、纤维：由巨原纤维堆砌而成。

四.棉、麻、毛、丝的大概性能1、棉：横截面：腰圆形，纵截面：呈不规则的沿长度方向不断改变的螺旋形转曲，耐碱不耐酸、吸湿性好、染色性能好。

2、麻：纵向形态：纵向平直，有竖纹横节。

横向截面：苎麻：扁圆形，有中腔，胞壁上辐射状条纹。

亚麻：多角形。

( 1）光泽较好，色泽为象牙色，棕黄色，灰色等，纤维间有色差（2）纤维粗硬，手感硬挺。

制品有挺爽，粗细不匀的纹理特征。

(3）弹性差，制品易起皱。

(4）吸湿性很好（WK=12-13%），吸湿放湿快，透气好。

(5）强度高（是棉的两倍）。

(6）耐缄不耐酸。

3、毛截面形态：截面呈圆形或椭圆形，纵向形态：表面覆盖有鳞片层。

具有天然卷曲。

鳞片层：保护、光泽、缩绒皮质层：羊毛主体、双侧结构髓质层：细羊毛无髓质层（1）耐酸不耐碱（2）吸湿性好（3）较高的变形恢复能力4、丝横截面形态：桑蚕丝截面近似半椭圆形或三角形。

柞蚕丝截面为钝三角形。

纵向形态：桑蚕丝较平直光滑，柞蚕丝纵向有条纹1）对弱酸和稀酸有一定抵抗力，对浓酸、强酸会发生溶解现象2）对碱敏感，在碱液中膨化溶解。
