下载文档原格式
纺织概论一、纺织纤维的分类用来制造纺织制品的纤维，叫做纺织纤维。
纺织纤维按其来源可以分为两类：即天然纤维和化学纤维。
天然纤维自然界独有的或经人工种植饲养而获得的纺织纤维，按其属性又可分为植物纤维，动物纤维和矿物纤维三类。
化学纤维是经过化学制造工艺加工而获得的纺织纤维，称为化学纤维，按其系用原料及处理方法不同可分为人造纤维和合成纤维两大类。
其具体分类如下：纺织纤维包括：天然纤维和化学纤维天然纤维包括：植物纤维和动物纤维植物纤维包括：种子纤维、基纤维、叶纤维种子纤维包括：棉、木棉、椰子线绒条基纤维包括：黄麻、亚麻、宇麻、大麻等叶纤维包括：剑麻、息麻等动物纤维包括：毛和分泌液毛包括：绵羊毛、山羊绒、骆驼毛、兔毛等。
分泌液包括：桑蚕丝和榨蚕丝化学纤维包括：人造纤维和合成纤维人造纤维包括：粘胶纤维、醋酸纤维、铜氨纤维合成纤维包括：聚脂纤维（涤纶）、聚酰胺纤维（锦纶）、聚乙烯醇纤维（维纶）、聚丙烯纤维（丙纶）、聚丙烯晴纤维（晴纶）、聚氯乙烯纤维（氯纶）二、纺织纤维的鉴别方法：纤维鉴别的方法很多：有感官鉴别法、燃烧法、显微镜观察法、溶解法、来料着色法、比重鉴定法以及红外光谱法等。
有时仅用一种方法，不能立即确定纤维的种类，还需要用几种不同的方法进行观察、测试、综合分析，才能得到正确的结论。
（一）感官鉴别法这是鉴别纤维最简单的方法。
它通过人的感觉器官，用眼看、手摸的方法对纤维或织品进行鉴别。
手摸：即摸纤维或织品的柔软性、弹性或摸织品的折皱情况及手拉强度等。
眼看：看纤维或织品的外观、光泽和纤维的精细、弯曲等形状。
一般来说天然纤维长度的整齐度较差，化学纤维的长度比较整齐。
麻纤维手感粗硬，羊毛纤维较长，有卷曲、柔软而富有弹性，手摸有温暖感觉。
蚕丝则长而纤细，手感柔软而富有光泽，手摸有凉的感觉。
化学纤维中，粘胶纤维由于湿度特别低，可以根据手拉干湿强度的变化而加以确定。
合成纤维强力大，弹性好，手感光滑，但不够柔软。
（二）燃烧法燃烧法是将纤维放在火上燃烧，观察纤维受热后变形和火烧情况，燃烧时速度，散发出的气味和颜色，最后看燃烧后的灰烬和剩余物的形状、硬度等。
第一章织造工艺流程第一节织物的形成一、织物的形成织物是由纱线或者纤维制成的产品，主要包括机织物、针织物和非织造布。
由两组相互垂直的纱（线）在织机上交织而成的织物称为机织物，简称织物。
沿织物长度方向排列的纱线称为经纱。
沿织物宽度方向排列的纱线称为纬纱。
▲织物形成过程的五大运动⑴开口：按照经纬纱交织规律，把经纱分成上下两层，形成梭口的运动；⑵引纬：把纬纱引入梭口的运动；⑶打纬：把引入梭口的纬纱推向织口的运动；⑷卷取：把织物引离织物形成区的运动；⑸送经：把经纱从织轴上放出输入工作区的运动。
织物形成示意图（如图1-1）二、织机工作圆图图1-2为织机各主要机构的运动，都是在主轴回转一周的时间里循序完成的，各运动之间应有严格的时间协调关系，必须合理配合，才能使织机正常运转。
由于织机各主要机构的运动都是主轴传动的。
因此，各机构的作用时间，常以主轴回转角度来表示，即形成织机的工作圆图，并以此来分析和调整织机各运动的相互关系，达到各机构协调运动的目的。
三、织机的生产效率织机生产率的高低，常用以下几个指标来衡量：⑴理论产量：P L=6N/P W m/台h⑵实际产量：P实=P理η m/台h⑶入纬率： L=N×B m/min第二节织造的工艺流程工艺流程简图1、络筒：将容量小的管纱卷绕成密度适宜、成形良好的容量大得多的筒子纱，同时清除纱线上的疵点和杂质。
2、整经：根据工艺设计要求，把一定数量的筒子纱，按规定的长度、排列顺序、幅宽等均匀平行地卷绕在经轴或织轴上，供浆纱或穿经工序使用。
3、浆纱：浆纱工序的任务是在浆纱机上进行经纱上浆，并按整幅织物所需的总经纱根数，合并若干个经轴的经纱，把上浆后的经纱卷绕成织轴。
其目的是使纱线毛羽贴伏，提高纱线强力和耐磨性，尽量保持纱线的弹性伸长，改善经纱织造性能。
4、穿结经与纬纱准备：根据织物工艺设计的要求，把织轴上的全部经纱按一定的规律穿入停经片、综丝眼和筘齿，以便织造时形成梭口，织成所需要的织物，并在经纱断头时能及时停车而不致造成织疵。

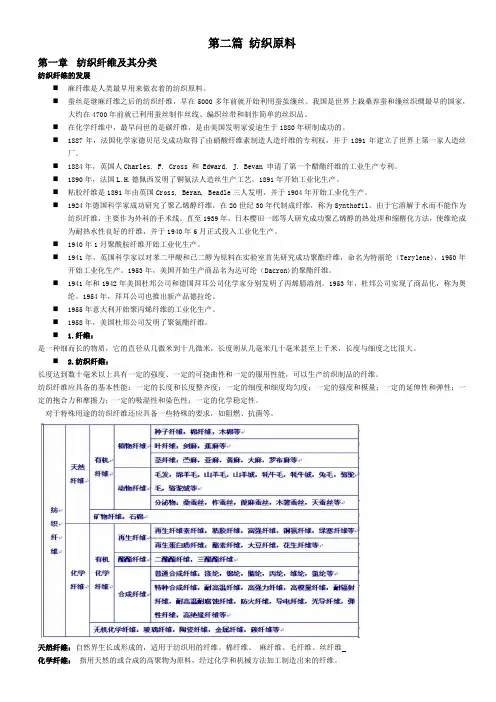

第二篇纺织原料第一章纺织纤维及其分类纺织纤维的发展⏹麻纤维是人类最早用来做衣着的纺织原料。
⏹蚕丝是继麻纤维之后的纺织纤维，早在5000多年前就开始利用蚕茧缫丝。
我国是世界上栽桑养蚕和缫丝织绸最早的国家，大约在4700年前就已利用蚕丝制作丝线、编织丝带和制作简单的丝织品。
⏹在化学纤维中，最早问世的是碳纤维，是由美国发明家爱迪生于1880年研制成功的。
⏹1887年，法国化学家德贝尼戈成功取得了由硝酸纤维素制造人造纤维的专利权，并于1891年建立了世界上第一家人造丝厂。
⏹1884年，英国人Charles. F. Cross 和 Edward. J. Bevan 申请了第一个醋酯纤维的工业生产专利。
⏹1890年，法国L.H.德佩西发明了铜氨法人造丝生产工艺，1891年开始工业化生产。
⏹粘胶纤维是1891年由英国Cross, Beran, Beadle三人发明，并于1904年开始工业化生产。
⏹1924年德国科学家成功研究了聚乙烯醇纤维，在20世纪30年代制成纤维，称为Synthofil。
由于它溶解于水而不能作为纺织纤维，主要作为外科的手术线。
直至1939年，日本樱田一郎等人研究成功聚乙烯醇的热处理和缩醛化方法，使维纶成为耐热水性良好的纤维，并于1940年6月正式投入工业化生产。
⏹1940年1月聚酰胺纤维开始工业化生产。
⏹1941年，英国科学家以对苯二甲酸和已二醇为原料在实验室首先研究成功聚酯纤维，命名为特丽纶（Terylene)，1950年开始工业化生产。
1953年，美国开始生产商品名为达可纶（Dacron)的聚酯纤维。
⏹1941年和1942年美国杜邦公司和德国拜耳公司化学家分别发明了丙烯腈溶剂。
1953年，杜邦公司实现了商品化，称为奥纶。
1954年，拜耳公司也推出新产品德拉纶。
⏹1955年意大利开始聚丙烯纤维的工业化生产。
⏹1958年，美国杜邦公司发明了聚氨酯纤维。
⏹ 1.纤维：是一种细而长的物质，它的直径从几微米到十几微米，长度则从几毫米几十毫米甚至上千米，长度与细度之比很大。

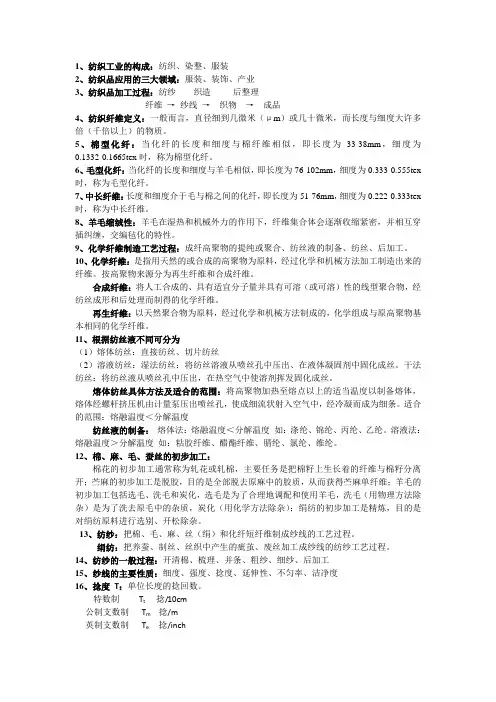

1、纺织工业的构成：纺织、染整、服装2、纺织品应用的三大领域：服装、装饰、产业3、纺织品加工过程：纺纱织造后整理纤维→纱线→织物→成品4、纺织纤维定义：一般而言，直径细到几微米（μm）或几十微米，而长度与细度大许多倍（千倍以上）的物质。
5、棉型化纤：当化纤的长度和细度与棉纤维相似，即长度为33-38mm，细度为0.1332-0.1665tex时，称为棉型化纤。
6、毛型化纤：当化纤的长度和细度与羊毛相似，即长度为76-102mm，细度为0.333-0.555tex 时，称为毛型化纤。
7、中长纤维：长度和细度介于毛与棉之间的化纤，即长度为51-76mm，细度为0.222-0.333tex 时，称为中长纤维。
8、羊毛缩绒性：羊毛在湿热和机械外力的作用下，纤维集合体会逐渐收缩紧密，并相互穿插纠缠，交编毡化的特性。
9、化学纤维制造工艺过程：成纤高聚物的提纯或聚合、纺丝液的制备、纺丝、后加工。
10、化学纤维：是指用天然的或合成的高聚物为原料，经过化学和机械方法加工制造出来的纤维。
按高聚物来源分为再生纤维和合成纤维。
合成纤维：将人工合成的、具有适宜分子量并具有可溶（或可溶）性的线型聚合物，经纺丝成形和后处理而制得的化学纤维。
再生纤维：以天然聚合物为原料，经过化学和机械方法制成的，化学组成与原高聚物基本相同的化学纤维。
11、根据纺丝液不同可分为（1）熔体纺丝：直接纺丝、切片纺丝（2）溶液纺丝：湿法纺丝：将纺丝溶液从喷丝孔中压出、在液体凝固剂中固化成丝。
干法纺丝：将纺丝液从喷丝孔中压出，在热空气中使溶剂挥发固化成丝。
熔体纺丝具体方法及适合的范围：将高聚物加热至熔点以上的适当温度以制备熔体，熔体经螺杆挤压机由计量泵压出喷丝孔，使成细流状射入空气中，经冷凝而成为细条。
适合的范围：熔融温度＜分解温度纺丝液的制备：熔体法：熔融温度＜分解温度如：涤纶、锦纶、丙纶、乙纶。
溶液法：熔融温度＞分解温度如：粘胶纤维、醋酯纤维、腈纶、氯纶、维纶。
目录第一章纺织纤维1-1纤维分类1-2常用纤维简介1-3纤维的物理性质1-4纤维鉴别法第二章纺织工程及人造纤维加工2-1 短纤纺纱工程2-2 混纺纱种类2-3 恒长纤维纺纱工程2-4 恒长纤维的蓬松伸缩加工处理2-5 纱线的撚向2-6 各种纱线的支数计算第三章准备工程3-1 概说3-2 整经工程3-3 上浆工程3-4 併经工程3-5 绫取工程3-6 穿梭工程第四章织布工程4-1 织机之分类4-2 力织机之运动4-3 织机之产量4-4 布料经纬纱辨别法4-5 布面及背面第五章织物组合5-1 概论5-2 基本组织5-3 采用哪一种织法可以获得最强织物5-4 特殊组织第六章针织物6-1 针织工业6-2 重要的针织名词6-3 圈距针的种类6-4 针织物的种类6-5 重要的特别纬编织物6-6 经编织物的6-7 针织物与梭织物的扼要不同点6-8 针织物的瑕疵第七章染整工程7-1 前言7-2 染色坚牢度7-3 染色工程第八章纺织印染工程8-1 前言8-2 印染方法8-3 印染的方式尾：贴合及涂布加工介绍第一章纺织纤维1-1醋酸纤维（Acetate Rayon）三醋酸纤维(Tri-Acetate Rayon)POLYAMIDE）P.A : 尼龙6 尼龙66POLYESTER）P.E.S :特多龙、华龙、违克龙、台丽龙POLYACRYLONITRILE）P.A.C : 爱克龙、卡司米龙polyvinyl Alchohol）P.V.A: 维尼龙（polyethelene）：P.E(polypropylene)：P.P(polyurea)：(Polyurethane)：Spandex 、Lycra天然纤维人造纤维1-2常用纤维简介一、天然纤维：棉、麻、毛、蚕丝1.棉：棉花是依附在棉种子上的种子纤维。
它在世界各地被度泛的使用已超五千年。
生长在美国，最好的海岛棉也是世界上最好的棉花。
其产量很有限，主要是易受虫害。
秘鲁棉（Pima）是一种品质非常好的绵：若在衣服上看到这种标志，即表示这件衣服是用非常好的棉纤维所做成的。
