固原sddc强夯施工工程计算方式近年来，我国基础设施建设不断推进，在基础建设中，土地平整是不可忽视的一项工程。
而在土地平整的过程中，强夯施工技术是其中的一种常用手段。
本文就将从固原SDDC强夯施工工程计算方式角度出发，探究本技术的相关计算方法及其应用。
一、强夯施工技术的概念所谓强夯施工技术，是指工程施工过程中采取打击设备对土地进行夯实的一种土地固结技术，是比较常用的土地加固方法。
其主要思路是通过打击夯钎来提高土壤密度、降低土体含水率，从而达到增强土壤承载力、稳定土体的目的。
二、强夯施工技术的计算方法(一)强夯施工的施工参数计算在强夯施工中，施工过程中需要计算的参数比较多。
为了实现施工的高效性，建议在施工前就将这些参数计算出来。
1.预计施工强度---通过对土壤中空隙率、含水率、土壤密度等参数进行测量分析，确定所需的施工强夯速度，制定施工计划。
2.强夯能量---计算施工强度和夯钎落差，确定所需的强夯能量和施工周期。
3.强夯能量密度---设定强夯能量密度的最佳值，以实现最佳施工效果。
(二)计算强夯效果强夯施工完成后，需要进行强夯效果的计算。
主要指在施工完成后夯钎留下的压实体积和不同土层之间的强夯效果。
计算强夯效果的主要方法有以下两种。
1.实地取样分析法---通过取样后进行实验室对比检测，得出所需数据的方法。
2.地质勘探法---采用雷达或者其他地质勘探设备测量土层强度、弹性和含水率等参数，了解土体的稳定性和强夯效果。
三、应用实例分析在固原SDDC强夯施工中，强夯施工的计算方法及应用情况是非常关键的。
下面将通过一个实际案例进行分析。
在固原SDDC强夯施工中，首先根据空隙率、含水率和土壤密度等参数计算出所需的施工强度和施工速度。
然后依据计算情况进行施工，同时进行强夯效果的计算分析，比较实验结果，得出强夯效果可行性，进而确定强夯施工强度和夯钎落差，计算所需的强夯能量和施工周期。
最后，进行验收工作，确定强夯效果达到预期目标。
强夯地基清单工程量计算规则一、引言强夯地基是一种常见的地基处理方法，它通过利用机械装置对地基进行高频振动，使土壤颗粒重新排列，增加土壤的密实度和承载力。
在进行强夯地基施工时，需要进行工程量计算，以确保施工过程的准确性和效率。
本文将介绍强夯地基清单工程量计算规则，以帮助读者了解该计算规则的具体内容。
二、清单工程量计算规则的概述清单工程量计算规则是指根据工程设计要求和施工方案，对强夯地基施工所需的材料、设备和人工等进行数量计算的规则。
它是施工准备工作的重要组成部分，能够为施工单位提供准确的工程量数据，从而指导施工过程的顺利进行。
三、清单工程量计算规则的主要内容强夯地基清单工程量计算规则主要包括以下几个方面的内容：1. 土方开挖工程量计算土方开挖是强夯地基施工的第一步，需要计算出开挖土方的体积。
计算方法一般是根据设计图纸上的地基平面图和剖面图，按照一定的划分方式进行土方体积的计算。
2. 强夯桩数量计算强夯桩是强夯地基施工的关键设备，需要计算出所需的强夯桩数量。
计算方法一般是根据设计要求和施工方案，结合土壤的承载力和强夯桩的技术参数，进行数量的计算。
3. 强夯桩材料计算强夯桩的制作需要一定的材料，如钢筋、混凝土等。
需要计算出所需的材料数量，以便采购和使用。
计算方法一般是根据设计要求、施工方案和材料的规格，进行数量的计算。
4. 动力设备数量计算强夯地基施工需要使用一定的动力设备，如强夯机、挖掘机等。
需要计算出所需的设备数量，以便安排和调配。
计算方法一般是根据施工方案、工期和设备的工作效率，进行数量的计算。
5. 人工数量计算强夯地基施工需要一定的人工，如操作员、工人等。
需要计算出所需的人工数量，以便安排和组织。
计算方法一般是根据施工方案、工期和人工的工作效率，进行数量的计算。
四、清单工程量计算规则的应用清单工程量计算规则的应用主要包括以下几个方面：1. 施工准备清单工程量计算规则可以为施工单位提供准确的工程量数据，有助于施工单位进行施工准备工作，如材料采购、设备调配和人员安排等。
强夯夯锤高度计算公式
【最新版】
目录
1.强夯夯锤高度计算公式的概述
2.强夯夯锤高度计算公式的推导过程
3.强夯夯锤高度计算公式的应用实例
4.强夯夯锤高度计算公式的优缺点分析
正文
【1.强夯夯锤高度计算公式的概述】
强夯夯锤高度计算公式，是一种用于计算强夯夯锤在施工过程中合适高度的公式。
强夯法是一种广泛应用于地基处理的方法，其主要原理是通过重锤自由下落产生的冲击力来提高地基的承载能力。
在强夯过程中，夯锤的高度对冲击力有着重要影响，因此，如何计算出合适的夯锤高度，是确保强夯法有效实施的关键。
【2.强夯夯锤高度计算公式的推导过程】
强夯夯锤高度计算公式的推导，主要基于动能定理和重力势能定理。
根据动能定理，夯锤下落过程中重力势能转化为动能，即：mgh=1/2mv^2，其中 m 为夯锤质量，g 为重力加速度，h 为夯锤下落高度，v 为夯锤下落速度。
根据重力势能定理，重力势能等于物体质量与重力加速度乘以高度，即：E_p=mgh。
将上述两个公式联立，可得：h=(1/2mv^2)/g。
【3.强夯夯锤高度计算公式的应用实例】
以一个质量为 1000kg，下落速度为 10m/s 的夯锤为例，代入公式计算可得：h=(1/2*1000*10^2)/9.8=500m。
也就是说，为了达到 10m/s 的下落速度，夯锤需要下落 500m 的高度。
【4.强夯夯锤高度计算公式的优缺点分析】
强夯夯锤高度计算公式的优点在于，可以根据夯锤的质量、下落速度等已知条件，快速准确地计算出合适的夯锤高度。
这对于强夯法的有效实施，有着重要的指导意义。
强夯机锤底静压力计算公式强夯机是一种用于土壤改良和地基加固的专用设备，它通过高速下落的机锤对地面施加冲击力，使土壤颗粒重新排列，从而提高土壤的密实度和承载力。
在使用强夯机进行工程施工时，需要对机锤底部的静压力进行计算，以确保施工的安全和有效性。
本文将介绍强夯机锤底静压力的计算公式及其相关知识。
强夯机锤底静压力的计算公式如下：P = (m g) / A。
其中，P为机锤底部的静压力，单位为千帕（kPa）；m为机锤的质量，单位为千克（kg）；g为重力加速度，取9.8米/秒^2；A为机锤底部的接触面积，单位为平方米（m^2）。
在实际工程中，为了更准确地计算机锤底的静压力，还需要考虑土壤的承载能力和机锤的下落速度等因素。
土壤的承载能力取决于土壤的类型和密实度，而机锤的下落速度则会影响冲击力的大小。
因此，工程师在计算机锤底静压力时需要综合考虑这些因素，以确保施工的安全性和效果。
在进行强夯机施工时，机锤底部的静压力是一个重要的参数。
如果静压力过大，可能会导致地基的变形和沉降，甚至引发地基的破坏；而如果静压力过小，可能无法有效改良土壤和加固地基。
因此，合理计算机锤底静压力对于工程施工至关重要。
除了计算机锤底静压力外，工程师还需要关注机锤的下落速度和冲击力的传递方式。
机锤的下落速度会直接影响冲击力的大小，而冲击力的传递方式则会影响地基的加固效果。
因此，工程师在进行强夯机施工时需要对这些参数进行综合考虑，以确保施工的安全和有效性。
在实际工程中，工程师还需要根据具体的工程要求和土壤条件，选择合适的机锤型号和工作参数。
不同的机锤型号具有不同的质量和下落速度，因此其底部的静压力也会有所不同。
工程师需要根据实际情况进行合理选择，以确保施工的顺利进行。
总之，强夯机锤底静压力是影响工程施工效果的重要参数，合理计算和控制静压力对于工程的安全和有效性至关重要。
工程师需要综合考虑机锤的质量、下落速度、土壤承载能力等因素，选择合适的机锤型号和工作参数，并严格按照计算公式进行计算，以确保施工的顺利进行。
强夯地基清单工程量计算规则一、引言强夯地基是一种常用的地基处理方法，可以增加地基的承载力和稳定性。
在进行强夯地基施工时，需要进行工程量的计算，以确保施工过程的准确性和经济性。
本文将介绍强夯地基清单工程量计算规则。
二、强夯地基清单工程量计算规则1. 强夯点数计算强夯点数是指在施工过程中需要进行强夯处理的地点数量。
计算强夯点数时，需要根据设计要求和现场实际情况确定每个强夯点的位置和数量。
同时，还需要考虑施工设备和材料的使用情况，以确定强夯点数。
2. 强夯面积计算强夯面积是指进行强夯处理的地基面积。
计算强夯面积时，需要根据设计要求和现场实际情况确定需要进行强夯处理的地基面积范围。
同时，还需要考虑施工设备和材料的使用情况，以确定强夯面积。
3. 强夯深度计算强夯深度是指进行强夯处理的地基深度。
计算强夯深度时，需要根据设计要求和现场实际情况确定需要进行强夯处理的地基深度范围。
同时，还需要考虑施工设备和材料的使用情况，以确定强夯深度。
4. 强夯能量计算强夯能量是指进行强夯处理的能量大小。
计算强夯能量时，需要根据设计要求和现场实际情况确定每个强夯点的能量大小。
同时，还需要考虑施工设备和材料的使用情况，以确定强夯能量。
5. 强夯次数计算强夯次数是指进行强夯处理的次数。
计算强夯次数时，需要根据设计要求和现场实际情况确定每个强夯点的强夯次数。
同时，还需要考虑施工设备和材料的使用情况，以确定强夯次数。
6. 强夯设备使用量计算强夯设备使用量是指进行强夯处理所需的设备数量。
计算强夯设备使用量时，需要根据强夯点数、强夯面积、强夯深度、强夯能量和强夯次数等参数来确定所需的设备数量。
7. 强夯材料使用量计算强夯材料使用量是指进行强夯处理所需的材料数量。
计算强夯材料使用量时，需要根据强夯点数、强夯面积、强夯深度、强夯能量和强夯次数等参数来确定所需的材料数量。
8. 强夯工时计算强夯工时是指进行强夯处理所需的时间。
计算强夯工时时，需要根据强夯点数、强夯面积、强夯深度、强夯能量和强夯次数等参数来确定所需的时间。

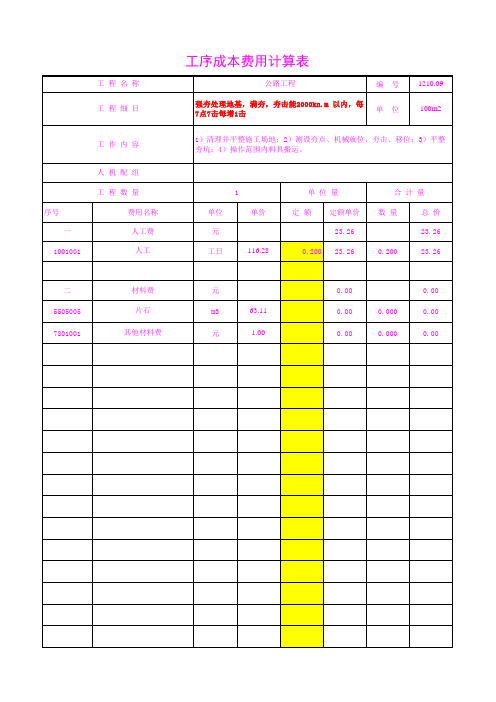

造价辅导资料之强夯的内容和计算强夯法即强力夯实法，又称动力固结法。
是利用大型履带式起重机将8-40吨的重锤从6-40米高度自由落下，对土进行强力夯实。
适用于人工填土、湿陷土、黄土。
1、夯击能量（t.m）：重锤质量t*重锤落差m 定额上分100tm ，200tm，600tm 2、夯点密度：夯点/100㎡夯强夯法即强力夯实法，又称动力固结法。
是利用大型履带式起重机将8-40吨的重锤从6-40米高度自由落下，对土进行强力夯实。
适用于人工填土、湿陷土、黄土。
1、夯击能量（t.m）：重锤质量t*重锤落差m定额上分100tm ，200tm，………600tm2、夯点密度：夯点/100㎡夯点密度（夯点/100㎡）=设计夯击范围内的夯点个数÷夯击范围（㎡）×100定额上分10，13，17，23，25夯点以内3、夯击击数：指强夯机械就位后，夯锤在同一夯点上下夯击得次数。
实际施工时击数以2-5击为多。
定额上以4击设项；还有增减一击项目。
4、低锤落拍：落锤高度应满足设计夯击能量的要求，否则按低锤满拍计算。
地基强夯：区别不同夯击能量和夯点密度，按设计图示夯击范围，以平方米计算。
地基强夯工程量＝设计图示面积设计无规定时，按建筑物基础外围轴线每边各加4m以平方米计算。
地基强夯工程量＝S轴包＋L外轴×4＋4×16＝ S轴包＋ L 外轴×4＋64（㎡）低锤满拍工程量=设计夯击范围①设计要求：不间隔夯击，设计击数8击，夯击能量为500t·m，一遍夯击。
求其工程量。
②设计要求：间隔夯击，间隔夯击点不大于8m，设计击数为10击，分两遍夯击，第一遍5击，第二遍5击，第二遍要求低锤满拍，设计夯击能量为400t·m.求其工程量。
图2－7 强夯示意图解：设计要求①工程量＝40×18 ＝720 ㎡套：定额2-4-53＋定额2-4-54 ×4设计要求②工程量＝40×18×2 ＝1440 ㎡套：定额2-4-42＋定额2-4-43低锤满拍套定额：2-4-44欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
路面顶标高减去原地面实测标高，如果高度小于8m，坡度采用1:1.5，如果高度大于8m，上部8m采用1:1.5的坡度，8m以下采用1:1.75的坡度。
用计算出的高差乘以相应的坡度再加上路面设计宽度，因为强夯处理范围要求到坡脚外3m，路基两侧坡脚外各加3m，计算出的宽度即是强夯宽度。
K91+827通道0#台小桩号左幅宽度：（63.085-59.09）*1.5+14+3=23mK91+827通道0#台小桩号右幅宽度：（63.085-59.09）*1.5+14+3=23m，整幅宽度46m。
K91+827通道0#台大桩号左幅宽度：（62.744-58.74）*1.5+14+3=23mK91+827通道0#台大桩号左幅宽度：（62.744-58.74）*1.5+14+3=23m，整幅宽度46m。
K91+827通道1#台小桩号左幅宽度：（62.129-59.88）*1.5+14+3=20.37mK91+827通道1#台小桩号右幅宽度：（62.129-59.89）*1.5+14+3=20.36m，整幅宽度40.73m。
K91+827通道1#台大桩号左幅宽度：（61.971-59.72）*1.5+14+3=20.37mK91+827通道1#台大桩号左幅宽度：（61.971-59.73）*1.5+14+3=20.36m，整幅宽度40.73m。
路面顶标高减去原地面实测标高，如果高度小于8m，坡度采用1:1.5，如果高度大于8m，上部8m采用1:1.5的坡度，8m以下采用1:1.75的坡度。
用计算出的高差乘以相应的坡度再加上路面设计宽度，因为强夯处理范围要求到坡脚外3m，路基两侧坡脚外各加3m，计算出的宽度即是强夯宽度。
K91+282通道0#台小桩号左幅宽度：（55.046-51.46）*1.5+14+3=22.38mK91+282通道0#台小桩号右幅宽度：（55.046-51.46）*1.5+14+3=22.38m，整幅宽度44.76m。
一、道路基本情况
1、车行道路面结构
24cm厚水泥混凝土
20cm厚5%水泥稳定碎石
15cm厚级配碎石
2、人行及非机动车道面层结构
5cm厚人行道方砖
2cm厚1:3水泥砂浆卧层
15cm厚5%水泥稳定碎石
二、地基土设计参数建议值
三、地基承载力计算
车行道
a.静荷载计算：
24cm厚水泥混凝土地：0.24×25=6.0Kpa
20cm厚5%水泥稳定碎石：0.2×22=4.4 Kpa
15cm厚级配碎石：0.15×20=3.0 Kpa
P恒=6.0+4.4+3.0=13.4 Kpa
b.动荷载计算：
主车后轮横向分布宽度：
0.6/2+0.59tg300=0.641m＜1.3/2=0.65m
故两列车相邻车轴没有荷载重叠
a=a1+2htg300+1.8=0.6+2×0.59×tg300+1.8=3.081m 主车后轮纵向分布宽度：
0.25/2+0.59 tg 300=0.466m＜6.0/2=3.0m
b=b1+2htg300=0.25+2×0.59tg300=0.931m
汽车荷载垂直压力：
Q汽=G/(a×b)=100/(3.081×0.931)=34.863kpa
故路基垂直压力为：
恒+汽组合：1.2×13.4+1.4×34.863=64.888kpa
b.动荷载计算：
主车后轮横向分布宽度：
0.6/2+0.59tg300=0.641m＜1.3/2=0.65m
故两列车相邻车轴没有荷载重叠
a=a1+2htg300+1.8=0.6+2×0.59×tg300+1.8=3.081m
主车后轮纵向分布宽度：
0.25/2+0.59 tg 300=0.466m＜1.2/2=0.6m
b=b1+2htg300=0.25+2×0.59tg300=0.931m
汽车荷载垂直压力：
Q汽=G/(a×b)=100/(3.081×0.931)=34.863kpa
故路基垂直压力为：
恒+汽组合：1.2×13.4+1.4×34.863=64.888kpa
故机动车道地基的承载力采用：F sp,k=140kpa.
四、强夯设计
根据本工程地形、地貌、地质情况和施工条件，选用强夯加固机动车道路基的方案。
采用正方形插挡法布置的强夯工艺。
为简便施工，人行及非机动车道路基采用与机动车道同等的方案。
本段系在现有素填土面，需清除表层垃圾及树根，经整平后进行强夯。
加固宽度在道路中心线两侧各23.5米。
强夯顺序由两侧向路中，点夯三遍（选用夯击能1500KN.m），满夯一遍（选用夯击能1000KN.m）。
相邻两遍及点夯与满夯之间间歇时间两周。
本工程强夯的影响深度为5m，强夯后地基承载力不小于150Kpa,土基回弹模量不小于30MPa，路槽顶面的回弹弯沉值用后轴重100KN的标准车检验，弯沉值不得大于250（1/100mm）。
五、设计规范
1、《建筑地基处理技术规范》（JGJ79-2002）。
六、施工注意事项
1.检测要求
本工程夯前要进行试夯，夯后要进行工程检测。
前者是为大面积施工选择合理的设计与施工参数，后者是为了检验工程质量是否符合设计要求。
本工程要求采用多种方式进行试验：静力触探试验，从本试验夯前夯后的曲线变化情况，判断是否达到处理深度要求，也可看出加固后地基承载力的提高幅度；动力触探试验，本试验可结合钻机取样进行土工分析，以确定强夯的影响范围和地基承载力的提高幅度；回弹模量试验测定土基回弹模量；载荷试验。
2.试夯及检测数量
试夯区面积20X20m2，检测数量为沿道路方向每50m 1个点。
3.检测深度
检测深度至强夯加固深度以下1米。
4.检测时间
强夯施工结束后，间隔两周对地基质量进行检验。
5.本工程应进行夯前夯后的对比，并提供如下检验表：
夯前、夯后重型动力触探N63.5曲线对比表。
单点夯击次数夯沉量的关系曲线对比表。
夯击次数比累计夯沉量百分数关系图。
夯坑周围地面下沉数量表。
XXXXXX设计研究院
XXXX.XX。
