中国葛洲坝集团股份有限公司桥头路基处理(强夯)试验段总结报告批准:审核:编制:山东枣菏高速公路总承包项目部一分部二○一七年十月目录1 一、施工说明........................................................................................................1二、设计要求及施工参数...................................................................................三、投入的人员、机械 .......................................................................................12四、施工过程........................................................................................................五、质量控制要点................................................................................................55 六、出现问题及处理措施...................................................................................5 七、成果 ................................................................................................................桥头路基处理(强夯)试验段总结报告一、试验段工程简介强夯施工首件工程选在滕州北互通K0+367~K0+407段,本段为K0+427.03分离式立交0#台侧的桥头路基处理,处理宽度为61米,长度为40米,面积为2440m 2。
-、刖言 一、 工程概略 ------------------------- -3--M- ------二、 原场所工程地质和水文地质条件 ------------- --三、 采纳人工地基种类 --------------------- - -----二、 检测依照 ------------------------- 页- --------三、 设计要求、检测内容及检测工作量 -------------- -一、设计要求 -------------------------- -----------(二、检测内容 ------------------------ --— -------三、 检测工作量 ----------------------- ---------四、 检测结果评论 ---------------------- 6-页- ------一、载荷试验 -------------------------- --- -------(二X 重型圆锥动力角探页五、 检测结论 ------------------------- -- -------附件:1、 检测点平面部署图 --------------- 十张-2、 载荷试验P-s ft 线图 --------------------- 3张4、载荷试验数据汇总表 ----------------- -张——3、载荷试验 s-lg ft 线图 -------------- 3--张-- 3■页5、重型圆锥动力触探试验击数统计表 ------------- 1张6、重型圆锥动力触探〜Z关系图----------- -- 拜托单位同意:审查:工程负责:、前言(一 '工程概略(二X原场所工程地质及水文地质条件依据2006年4月《岩土工程勘探报告(详勘)》,拟建场所原地貌属于剥蚀低丘陵地貌单元,现被人为改造。
场所地层主要为杂填土、红黏土、中风化石灰岩,场所地层自上而下为:1、杂填土(Q4ml)杂色,稍湿,松懈〜稍密,主要由粘性土、碎块石(卵石)、建筑垃圾、生活垃圾等构成,局部大块灰岩,填龄约10年。
一、强夯地基处理后的检测项目1.1 强夯地基处理后的垂直度检测在强夯地基处理完成后,首先需要对地基的垂直度进行检测。
这是因为强夯地基处理过程会产生振动,可能造成地基的不均匀沉降,进而影响建筑物的稳定性。
对强夯地基处理后的垂直度进行检测至关重要。
检测方法可以采用水准仪或全站仪进行测量,测量结果需要符合相关标准要求。
1.2 强夯地基处理后的水平度检测除了垂直度检测之外,对强夯地基处理后的水平度也需要进行检测。
地基的水平度不仅关系到建筑物的稳定性,还关系到地面的平整度和使用功能。
检测方法可以采用水准仪或全站仪进行测量,同样需要符合相关标准要求。
1.3 强夯地基处理后的承载力检测强夯地基处理后,地基的承载能力往往有所提高。
为了确保地基符合建筑物承载的要求,需要对其承载力进行检测。
一般可以采用静载荷试验或动载荷试验来检测地基的承载能力,测量结果需要符合相关标准要求。
1.4 强夯地基处理后的固结性检测强夯地基处理后,地基的固结性也需要进行检测。
固结性的检测可以采用标准贯入试验或静力观测方法进行,以确保地基的固结性符合要求。
1.5 强夯地基处理后的密实度检测地基的密实度直接影响到其承载能力和稳定性。
强夯地基处理后也需要对其密实度进行检测。
一般可以采用土壤密度计或动力触变仪进行检测,确保地基的密实度符合要求。
1.6 强夯地基处理后的质量控制检测除了以上几项主要的检测项目外,强夯地基处理后还需要进行质量控制检测。
这包括对处理过程的质量进行抽样检测,确保处理工艺符合相关标准要求。
二、强夯地基处理后的检测要求2.1 检测设备的要求对于强夯地基处理后的检测项目,需要使用精密的测量设备进行检测。
如全站仪、水准仪、静载荷试验仪等。
这些设备需要经过校准,并且使用过程中需要按照相关操作规程进行操作,确保测量结果的准确性和可靠性。
2.2 检测人员的要求进行强夯地基处理后的检测需要具备专业的技术水平和丰富的实践经验。
检测人员需具备相关专业背景和资质认证,能够熟练操作检测设备,并准确解读检测结果。
桩基检测典型报告模板1.引言1.1 概述桩基检测是指对桩基的质量、受力性能和变形特性进行检测和评价的工作。
桩基检测是建筑工程中非常重要的环节,它直接关系到工程结构的安全性和稳定性。
桩基检测的重要性不言而喻,通过对桩基的检测,可以及时发现桩基存在的问题,提前预防和处理可能出现的安全隐患,保障工程的顺利进行。
此外,桩基检测报告的准确性和全面性也是评估工程质量和可行性的重要依据。
因此,本文将详细介绍桩基检测的重要性、方法和报告的内容,以期为相关工程人员提供实用的参考和指导。
1.2 文章结构文章结构部分可以包括以下内容:本文将首先介绍桩基检测的重要性,包括在工程施工和设计中的作用,以及对于工程质量和安全的重要性。
然后,将详细阐述桩基检测的方法,包括静载试验、动力观测、声波检测等不同的检测技术和工具。
接着,将深入探讨桩基检测报告的内容,包括报告的结构、数据分析和结果解释的要点等。
最后,结论部分将对本文进行总结,并提出建议和展望,为读者提供更多的参考和思考。
1.3 目的本报告的目的是为了提供一份桩基检测的典型报告模板,以便工程师和相关人员在进行桩基检测时能够准确、全面地记录和分析检测数据,并进行科学的评估和判断。
通过本报告的模板,希望可以规范桩基检测报告的格式和内容,提高检测报告的可读性和可操作性,从而保障工程质量,确保工程安全。
同时,本报告也旨在为相关岗位人员提供一个范例,以便他们在实际工作中能够编写出符合标准要求的桩基检测报告。
2.正文2.1 桩基检测的重要性桩基检测是土木工程中非常重要的一环,它对于确保工程质量和安全具有至关重要的作用。
首先,桩基检测可以帮助工程师了解桩基的实际情况,包括桩基的位置、长度、直径、承载能力等重要参数,这对于工程设计和施工的准确性和可靠性至关重要。
其次,桩基检测可以及时发现潜在的质量问题和隐患,进而及时采取有效的应对措施,确保工程施工的顺利进行和工程质量的稳定。
此外,桩基检测也对工程的验收和竣工具有重要的指导作用,可以帮助业主和监理单位评估工程的合格性和可靠性。
桩基检验报告
报告编号:XXXXXX
检验单位:XXXXX
被检单位:XXXXX
检验时间:XXXX年XX月XX日
一、检验目的
本次检验旨在对被检单位的桩基进行全面检测,确定其质量状况,为后续建设提供科学依据。
二、检验内容
本次检验内容包括:
1.现场桩基验收;
2.桩身稳定性评估;
3.桩端承载力检测;
4.桩的侧阻力检测。
三、检测方法
本次检测采用以下方法:
1.超声波检测法;
2.振动试验法;
3.静载荷试验法。
四、检测结果
1.现场桩基验收
本项检测结果为合格,被检单位的桩基数量、规格、埋深符合
设计要求。
2.桩身稳定性评估
通过超声波检测和振动试验,判定被检单位的桩身稳定性良好,无裂缝、无松动。
3.桩端承载力检测
采用静载荷试验法,对被检单位桩的端承载力进行检测。
结果
显示,桩的承载力达到设计要求,且满足预期目标。
4.桩的侧阻力检测
通过静载荷试验法,检验桩的侧阻力。
结果显示,桩的侧阻力
也达到设计要求,无明显质量问题。
五、结论
经过全面检测,被检单位的桩基质量得到了有效评估,证明了其具备满足建设需要的条件,可以满足工程质量标准要求,建设单位可以放心施工。
陆域强夯试夯总结一、试夯概况1.1试验简介根据设计图纸要求,对已回填开山石形成的陆域Ⅰ区直接采用强夯加固,强夯面积37673.1㎡,强夯法加固施工前应进行典型施工试验,根据典型施工结果调整设计参数。
典型施工面积不小于50m×50m。
1.2试验依据施工图纸;《水运工程质量检验标准》(JTS257-2008)《水运工程测量规范》(JTS 131-2012)二、试夯目的根据设计提供的初步参数,进行现场试夯。
试夯后进行检测并与夯前测试数据进行对比,检测强夯效果,以确定最佳夯击能、夯击间距、单夯夯击次数等施工参数。
三、试夯参数3.1 典型试验区选取我部选定试夯区域于3#堆场临近横三路处,对该场地进行试夯。
试夯区域大小为50×50=2500平方米,地面标高约9m。
试夯区场地坐标如下:3.2 夯点布置点夯夯点布置为正方形,夯点间距3.5m,普夯要求夯印搭接1/4锤底直径。
如图:图3.2-1强夯夯点布置图图3.2-2普夯夯点布置注:图中①为第一遍强夯夯点,②为第二遍强夯夯点四、设计要求(1)强夯每夯点夯击次数及收锤标准强夯夯能为3000KJ,采用两遍点夯,一遍普夯。
夯锤底面积不小于4.0㎡,夯点间距3.5m。
每遍点夯夯击次数不少于10击并且最后两击平均夯沉量不大于50mm,普夯采用搭接夯,普夯能量1000KJ,每点夯击6击,搭接部分不小于夯锤锤经1/4,强夯始夯标高为地基处理交地标号+夯沉量(3000KJ强夯区沉降量暂考虑为80cm,在施工过程可根据实际施工情况再调整夯面标高)。
(2)强夯施工前,将测量基准点设在受施工影响范围以外的地方,根据设计要求对夯点进行测放定位,夯点定位允许偏差不大于±50mm,夯点应有明显的标记和编号。
(3)强夯完成平整场地后,应采用自重不小于18t的振动压路机进行碾压至设计标高。
碾压遍数6~8遍(来回为一遍),碾压行与行之间应重叠40~50mm,前后相邻区段应重叠100~150mm,应达到无漏压、无死角,确保碾压均匀。
强夯地基试验检测方案强夯地基试验是一种常用于建筑工程中的地基处理方法,通过利用夯击能量促进土体颗粒的重排,提高土壤密实度,增加地基承载力和稳定性。
为了确保强夯地基处理效果符合设计要求,需要进行相应的试验检测。
下面是一份针对强夯地基试验的检测方案。
1. 试验目的强夯地基试验的主要目的是评估地基的夯击效果,并确定地基的承载力和稳定性是否符合设计要求。
通过试验结果的分析和评估,可以对后续的工程施工和地基处理方案进行调整和优化。
2. 试验前准备工作2.1试验设备和工具的准备:包括强夯设备、振击器、监测仪器等。
2.2试验区域的准备:清理试验区域,移除杂物和表层土,确保试验区域平整,并进行充分的固结处理。
2.3试验方案和要求的准备:根据具体工程要求制定试验方案和试验要求。
3. 试验方法和步骤3.1安装监测仪器:在试验区域设置监测点,安装应变计、位移传感器等监测仪器,用于监测土体变形和变化情况。
3.2进行夯击试验:使用强夯设备对试验区域进行夯击处理,根据设计要求进行夯击次数和夯击能量的控制。
3.3实时监测数据采集:在夯击过程中,监测仪器实时采集并记录土体的应变和位移数据。
3.4对试验结果进行分析和评估:根据采集到的监测数据,分析和评估试验区域的夯击效果和地基的承载力。
4. 试验数据处理和报告编写4.1试验数据的处理:对采集到的监测数据进行整理和统计,计算出不同监测仪器之间的位移差、土体的应变变化等指标。
4.2试验结果的评估:根据试验数据的分析结果,评估地基的承载力和稳定性,并判断强夯地基处理效果是否符合设计要求。
4.3编写试验报告:根据试验结果和评估,撰写试验报告,包括试验目的、试验过程、数据分析结果和评估结论等,以便后续工程施工参考。
以上是一份针对强夯地基试验的检测方案,通过对试验前准备工作、试验方法和步骤的详细介绍,以及试验数据处理和报告编写的说明,可以确保对强夯地基试验进行全面、准确的检测。
这样可以确保地基处理效果符合设计要求,并为后续工程施工提供有力的支持。
一.工程概况XXX±800kV直流输电工程是中国XX电网的重要项目,汇集XXXX、XXXX 等水电站的电力输送XX。
额定输电电压±800kV,双极额定输电容量500万kW,输电距离1438km,直流输送端的XX换流站工程是整个工程重要组成部分。
XX换流站工程所在地在XX省XXXXX县XX乡境内,站址进站大门东侧100m处有XXXX三级公路经过,距离县城20km,距成昆线上的XX 火车站3.5km。
交通较为便利。
根据XXX设计院提供的初步设计总布置图:该换流站500kV配电装置场地、交流滤波器场地等处于大面积填土区,为保证该部分区域内建构筑物及构支架基础不因地基变形而失稳,设计考虑在高填方边坡区域进行原土强夯处理,围墙范围内填土区采用分层进行强夯地基处理。
试夯施工由XX换流站场平工程总承包商—XXXXXXX公司承担。
根据XXXXX设计院2006年11月编制的《回填土、原土强夯试验技术要求》,X 公司对试验方案作了认真分析研究,编写了《XXX±800kV换流站场地强夯试夯方案》,并经业主委托XXX规划设计总院组织相关单位审查通过后实施。
试夯检测委托XXXXX勘测设计研究进行。
二.场地岩土工程地质条件根据XX电力设计院提交的岩土工程勘测报告:该工程地形、地质情况如下:2.1.地形、地貌属中低山丘陵地貌,地势北高南低、相对高差57m。
2.2.地层岩性由地表向下分为:○0层素填土,以可塑粉质粘土为主,局部夹强风化泥岩碎块,松散;○1层粉质粘土、粘土: 可塑~硬塑,广泛分布,厚度0.3~9m。
层粘土、淤泥、淤泥质土、软塑~流塑状,分布在沟谷内的水田和鱼○11塘表层,厚度0.6~4.9m.层粉土、粉砂、细砂:松散~稍密,稍湿~湿,厚度0.4~2.3m。
○12○2层基岩:泥岩为主,局部夹泥质砂岩,属软质~极软质岩石。
水文地质条件属简单类型,场地范围内及周边无强夯震动影响距离内的建(构)筑物、无地下管道等埋藏、隐蔽物,适宜强夯。
强夯地基检测规范强夯地基检测规范强夯地基是一种常用的地基处理方法,通过振击夯击设备将土壤进行强夯,增加土壤的密实度和承载力,以提高地基的稳定性和承载能力。
为保证强夯地基的质量和安全性,需要进行严格的检测工作。
下面是强夯地基检测的相关规范。
1. 检测前准备在强夯地基检测前,需进行检测前准备工作,包括对夯击设备进行检查和校正,确保设备正常工作。
同时,要对强夯地基的夯击次数、夯击点的位置等进行合理规划和标记,以便检测人员进行检测。
2. 检测点的选择在进行强夯地基检测时,需合理选择检测点,通常应选择距离夯击点约1米处,且保持一定密集度进行检测。
检测点的选择要避免地基内部的异常情况,如坑洼、石块等,以保证检测结果的准确性。
3. 检测参数的测定强夯地基检测需要测定一些关键参数,如夯击能量、夯击次数等。
夯击能量可以通过强夯设备的参数来设置和测定。
夯击次数的测定需记录每个夯击点的夯击次数,并在检测后进行统计分析。
4. 检测方法的选择强夯地基的检测方法有多种,常见的有静力触探法、动力触探法和振动板试验法等。
在选择检测方法时,应根据具体场地条件和需求来确定,同时要注意检测方法的准确性和可靠性。
5. 检测数据的记录和分析在进行强夯地基检测过程中,需记录并分析检测数据。
要记录每个检测点的夯击次数、夯击能量、地层厚度、地层类型等信息,并将数据整理成表格或图表进行分析。
通过分析数据,可以评估地基的夯击效果和延伸深度等参数。
6. 检测结果的判定根据强夯地基的设计要求和相关规范,对检测结果进行评判。
检测结果应符合预设的夯击层数、夯击密度和夯击能量等要求,以确保地基的质量和安全性。
7. 检测报告的编写完成强夯地基检测后,需编写检测报告。
检测报告应包括检测方法、检测数据、检测结果和分析等内容,对地基的夯击效果和安全性进行评估和总结。
检测报告应详细、准确,并符合相关规范。
总结:强夯地基的检测是确保地基质量和安全的重要环节,通过合理选择检测点、测定关键参数、选择适宜的检测方法,并记录和分析检测数据,最终得出准确的检测结果。

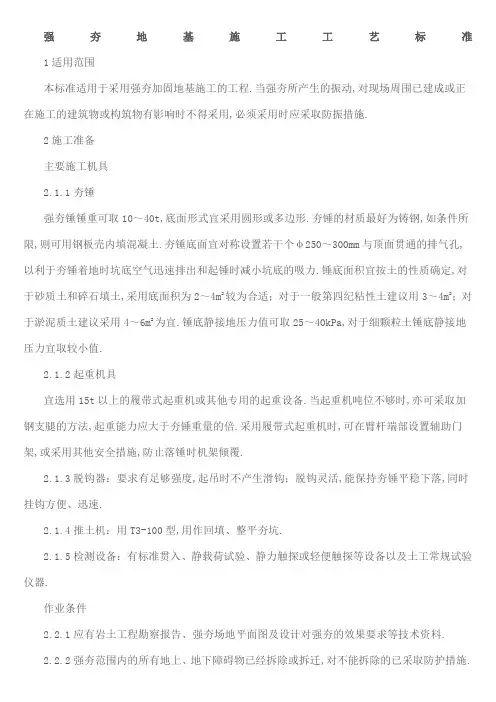

强夯地基施工工艺标准1适用范围本标准适用于采用强夯加固地基施工的工程.当强夯所产生的振动,对现场周围已建成或正在施工的建筑物或构筑物有影响时不得采用,必须采用时应采取防振措施.2施工准备主要施工机具2.1.1夯锤强夯锤锤重可取10~40t,底面形式宜采用圆形或多边形.夯锤的材质最好为铸钢,如条件所限,则可用钢板壳内填混凝土.夯锤底面宜对称设置若干个φ250~300mm与顶面贯通的排气孔,以利于夯锤着地时坑底空气迅速排出和起锤时减小坑底的吸力.锤底面积宜按土的性质确定,对于砂质土和碎石填土,采用底面积为2~4m2较为合适;对于一般第四纪粘性土建议用3~4m2;对于淤泥质土建议采用4~6m2为宜.锤底静接地压力值可取25~40kPa,对于细颗粒土锤底静接地压力宜取较小值.2.1.2起重机具宜选用15t以上的履带式起重机或其他专用的起重设备.当起重机吨位不够时,亦可采取加钢支腿的方法,起重能力应大于夯锤重量的倍.采用履带式起重机时,可在臂杆端部设置辅助门架,或采用其他安全措施,防止落锤时机架倾覆.2.1.3脱钩器:要求有足够强度,起吊时不产生滑钩;脱钩灵活,能保持夯锤平稳下落,同时挂钩方便、迅速.2.1.4推土机:用T3-100型,用作回填、整平夯坑.2.1.5检测设备:有标准贯入、静载荷试验、静力触探或轻便触探等设备以及土工常规试验仪器.作业条件2.2.1应有岩土工程勘察报告、强夯场地平面图及设计对强夯的效果要求等技术资料.2.2.2强夯范围内的所有地上、地下障碍物已经拆除或拆迁,对不能拆除的已采取防护措施.2.2.3场地已整平,并修筑了机械设备进出道路,表面松散土层已经预压.雨期施工周边已挖好排水沟,防止场地表面积水.2.2.4已选定检验区做强夯试验,通过试夯和测试,确定强夯施工的各项技术参数,制定强夯施工方案.2.2.5当强夯所产生的振动对周围邻近建构筑物有影响时,应在靠建构筑物一侧挖减振沟或采取适当加固防振措施,并设观测点.2.2.6测量放线,定出控制轴线、强夯场地边线,钉木桩或点白灰标出夯点位置,并在不受强夯影响的处所,设置若干个水准基点.作业人员2.3.1主要作业人员:机械操作人员、壮工.2.3.2机械操作人员必须经过专业培训,并取得相应资格证书,主要作业人员已经过安全培训,并接受了施工技术交底作业指导书.3施工工艺工艺流程测量夯前锤顶标高夯击用推土机将夯坑填平,测量场地高程将场地表层松土夯实按设计控制标准和要求,完成一个夯点的夯击重复以上工序,完成第一遍全部夯点的夯击在规定的间隔时间后,按上述程序逐次完成全部夯击遍数并测量夯后场地高程用低能量满夯确定夯点位置、测量高程起重机就位清理整平场地操作工艺3.2.4强夯顺序强夯应分段进行,顺序从边缘夯向中央,对厂房柱基亦可一排一排夯,起重机直线行驶,从一边向另一边进行,每夯完一遍,用推土机整平场地,放线定位,即可接着进行下一遍夯击.强夯法的加固顺序是:先深后浅,即先加固深层土,其次加固中层土,最后加固表层土.最后一遍夯完后,再以低能量满夯一遍,有条件的宜采用小夯锤夯击为佳.质量记录4.3.1隐蔽工程验收记录.4.3.2强夯地基工程检验批检验记录.4.3.3强夯施工记录.4.3.4强夯地基承载力检验记录4.3.5分项工程检验记录.。
地基处理监测报告
一、介绍
地基处理是建筑工程中极为重要的环节之一,对于地基的处理是否得当,直接关系到建筑物的使用寿命和安全性。
因此,地基处理监测报告就显得尤为重要。
本报告将对某建筑工程中地基处理的监测情况进行详细记录和分析,以便后续工程的进行。
二、地基处理方式
在该建筑工程中,我们采用了土石方加固和灌注桩加固两种主要的地基处理方式。
土石方加固包括了填土夯实和挖土石垫层,而灌注桩加固则采用了钻孔灌注桩来加固地基。
三、监测方法
为了确保地基处理的效果,我们采用了多种监测方法对地基进行监测。
主要包括了测斜、沉降、孔隙水压力等监测方式,以全方位地监测地基的变化情况。
四、监测结果
经过一段时间的监测,我们得出如下结论:土石方加固部分的沉降速度较慢,但整体稳定性良好;灌注桩加固部分的孔隙水压力略有波动,但仍在可接受范围内,整体效果良好。
五、结论与建议
通过监测报告的分析,我们可以得出如下结论:地基处理方案相对稳定,能够满足工程的要求。
建议继续对地基进行定期监测,并依据监测结果进行相应的调整和处理,以确保地基的稳定性和安全性。
六、总结
地基处理监测报告对于建筑工程的质量和安全性至关重要。
通过及时监测和调整,可有效提高地基的稳定性和安全性,保障建筑物的使用寿命和安全性。
希望本报告能对相关工程提供参考和帮助。
工程施工桩基检测报告一、检测目的本次检测旨在对工程施工现场的桩基进行全面详细的检测,主要目的如下:1. 评估桩基施工的合理性和稳定性,确保工程质量;2. 检测桩基的质量和强度,以保证工程的安全可靠性;3. 发现桩基可能存在的问题并及时提出处理建议,以避免施工中的问题影响工程进度。
二、检测范围本次检测的工程施工现场为XX工程施工现场,共涉及XX根桩基的检测工作,主要检测内容包括但不限于以下几个方面:1. 桩基的尺寸和形状:检测桩基的长度、直径、形状等参数,以确认桩基符合设计要求;2. 桩基的质量和强度:通过对桩基质量和强度的检测,评估桩基的承载能力和稳定性;3. 桩基的垂直度:测量桩基的垂直度,并指出桩基是否存在倾斜或错位等问题;4. 桩基的深度和沉陷量:测量桩基的埋设深度和沉陷量,以确保桩基的安全性和稳定性。
三、检测方法本次检测采用了多种方法和技术,以确保检测结果的准确性和可靠性,具体包括但不限于以下几种方法:1. 钢丝绳法:通过拉钢丝绳来检测桩基的垂直度和形状,以发现桩基是否存在倾斜或形变等问题;2. 钻孔法:通过在桩基周围钻取孔洞,测量孔洞中土层的颗粒密度和含水量等信息,从而评估桩基的承载能力;3. 高频声波法:利用高频声波来探测桩基的质量和强度,以评估桩基的稳定性和可靠性;4. 静载试验:在桩基上施加静载,通过监测桩基的沉陷量和变形情况,评估桩基的承载能力。
四、检测结果根据上述多种方法和技术的检测,我们对本次工程施工现场的桩基进行了详细的检测和评估,得出以下几点结论:1. 桩基的尺寸和形状均符合设计要求,未发现明显的形状不规则或长度偏差等问题;2. 桩基的质量和强度较好,未出现明显的质量缺陷或强度不足等情况;3. 桩基的垂直度良好,未发现明显的倾斜或错位等问题;4. 桩基的深度和沉陷量在合理范围内,未达到超标的情况。
五、检测建议基于以上检测结果和结论,我们对工程施工现场的桩基提出以下几点建议:1. 加强对桩基的质量和强度监测,确保桩基的安全可靠性;2. 定期检测桩基的垂直度和形状,及时调整桩基位置,避免出现倾斜或错位等问题;3. 加强对桩基深度和沉陷量的监测和管理,确保桩基的稳定性和安全性。
一、实验模块地基加固与处理二、实验标题强夯法在地基加固中的应用实验三、实验日期2023年10月15日四、实验操作者张三、李四、王五五、实验目的1. 了解强夯法在地基加固中的应用原理和施工工艺。
2. 通过实验验证强夯法对地基加固的效果。
3. 掌握强夯法施工过程中的参数控制和质量检测方法。
六、实验原理强夯法是利用大型履带式起重机将重锤从一定高度自由落下,对地基土进行冲击和振动,使地基土得到夯实,从而提高地基的承载力及压缩模量。
本实验采用强夯法对地基土进行加固处理,通过对比实验前后地基土的物理力学性质,验证强夯法的效果。
七、实验步骤1. 实验场地准备:选择一块适宜的实验场地,进行场地平整,清除杂草、杂物等。
2. 实验设备:准备强夯机、重锤、测量仪器等。
3. 实验参数:根据实验目的和场地条件,确定强夯参数,如夯击能量、夯点密度、夯击次数等。
4. 实验实施:a. 在实验场地划分夯点,按照设计要求进行点夯试验。
b. 根据点夯试验结果,调整强夯参数,进行大面积强夯施工。
c. 在强夯施工过程中,实时监测夯击次数、夯击能量、夯沉量等参数。
5. 实验结束:强夯施工完成后,进行检测,对比实验前后地基土的物理力学性质。
八、实验环境实验场地:某建筑工地实验设备:强夯机、重锤、测量仪器等实验材料:地基土九、实验过程1. 场地准备:对实验场地进行平整,清除杂草、杂物等。
2. 设备准备:检查强夯机、重锤、测量仪器等设备,确保设备正常。
3. 参数确定:根据实验目的和场地条件,确定强夯参数,如夯击能量为600t·m,夯点密度为23个/100m²,夯击次数为4次。
4. 点夯试验:在实验场地划分夯点,进行点夯试验,确定强夯参数。
5. 大面积强夯施工:根据点夯试验结果,进行大面积强夯施工,实时监测夯击次数、夯击能量、夯沉量等参数。
6. 检测:强夯施工完成后,进行检测,对比实验前后地基土的物理力学性质。
十、实验结果与分析1. 实验结果:a. 实验前后地基土的物理力学性质对比:- 容重:由1.5g/cm³增加到1.8g/cm³- 压缩模量:由5MPa增加到10MPa- 承载力:由100kPa增加到200kPab. 强夯施工过程中,夯击次数、夯击能量、夯沉量等参数均符合设计要求。
基桩检验报告范文一、检验目的基桩是建筑物的重要组成部分,承担着承重、抗震和抗侧移等重要功能。
为了保证基桩的质量和安全性,本次检验旨在对已施工完成的基桩进行质量检验,评估其承载能力和稳定性,为建筑物的安全运行提供可靠的依据。
二、检验内容1.依据设计图纸和相关规范,对基桩进行尺寸、形状和质量等方面的检验;2.采用无损检测手段,对基桩的内部质量进行评估;3.进行静载试验,评估基桩的承载能力和变形情况。
三、检验方法1.外观检验:对每根基桩进行外观检查,包括尺寸、形状、表面平整度和质量等方面的评估。
2.磁粉探伤:采用磁粉探伤技术,对桩身和桩端进行检测,评估是否存在裂缝、夹杂和气孔等缺陷。
3.超声波检测:采用超声波检测技术,对桩体内部进行评估,检查是否存在空洞、松散和钢筋质量问题。
4.静载试验:采用静载试验方法,分别施加不同荷载,记录桩身的沉降和变形情况,评估基桩的承载能力。
四、检验结果1.外观检验结果:所有基桩的尺寸、形状、表面平整度和质量等方面均符合设计要求,未见明显缺陷。
2.磁粉探伤结果:经过磁粉探伤检测,未发现基桩身和桩端的裂缝、夹杂和气孔等缺陷。
3.超声波检测结果:超声波检测显示,所有基桩的内部无明显空洞、松散以及钢筋质量问题。
4.静载试验结果:对每根基桩进行了静载试验,各桩的承载能力满足设计要求,变形情况可控。
五、结论与建议根据上述检验结果及分析,基桩的整体质量较好,经过检验,基桩符合设计要求,承载能力和稳定性良好,均能满足建筑物的使用要求。
然而,为了进一步提高基桩的质量和安全性,建议在以后的施工过程中加强管理和监督,确保施工质量的稳定性和可控性。
六、备注本次检验报告仅提供对已施工完成的基桩的质量评估,不包括基桩施工过程的监理和验收。
七、附件1.基桩外观检验记录表2.基桩磁粉探伤记录表3.基桩超声波检测记录表。
目录一、序言-------------------------------------------3页(一)、工程概况------------------------------------3页(二)、原场地工程地质和水文地质条件-----------------3页(三)、采用人工地基类型-----------------------------4页二、检测依据---------------------------------------4页三、设计要求、检测内容及检测工作量-----------------4页(一)、设计要求-------------------------------------4页(二)、检测内容-------------------------------------4页(三)、检测工作量-----------------------------------6页四、检测结果评价----------------------------------6页(一)、载荷试验-------------------------------------6页(二)、重型圆锥动力角探页五、检测结论--------------------------------------8页附件:1、检测点平面布置图--------------------------1张2、载荷试验P-s曲线图------------------------3张3、载荷试验s-lgt曲线图----------------------3张4、载荷试验数据汇总表------------------------3张5、重型圆锥动力触探试验击数统计表------------1张6、重型圆锥动力触探~Z关系图-------------6张批准:审核:工程负责:一、序言(一)、工程概况(二)、原场地工程地质及水文地质条件根据2006年4月《岩土工程勘察报告(详勘)》,拟建场地原地貌属于剥蚀低丘陵地貌单元,现被人为改造。
目录
一、序言-------------------------------------------3页
(一)、工程概况------------------------------------3页
(二)、原场地工程地质和水文地质条件-----------------3页
(三)、采用人工地基类型-----------------------------4页
二、检测依据---------------------------------------4页
三、设计要求、检测内容及检测工作量-----------------4页
(一)、设计要求-------------------------------------4页
(二)、检测内容-------------------------------------4页
(三)、检测工作量-----------------------------------6页
四、检测结果评价----------------------------------6页
(一)、载荷试验-------------------------------------6页
(二)、重型圆锥动力角探N63.5-------------------------7页五、检测结论--------------------------------------8页
附件:
1、检测点平面布置图--------------------------1张
2、载荷试验P-s曲线图------------------------3张
3、载荷试验s-lgt曲线图----------------------3张
4、载荷试验数据汇总表------------------------3张
5、重型圆锥动力触探试验击数统计表------------1张
6、重型圆锥动力触探N63.5~Z关系图-------------6张
批准:审核:工程负责:
一、序言
(一)、工程概况
(二)、原场地工程地质及水文地质条件
根据2006年4月《岩土工程勘察报告(详勘)》,拟建场地原地貌属于剥蚀低丘陵地貌单元,现被人为改造。
场地地层主要为杂填土、红粘土、中风化石灰岩,场地地层自上而下为:
1、杂填土(Q4ml):杂色,稍湿,松散~稍密,主要由粘性土、碎块石(卵石)、建筑垃圾、生活垃圾等组成,局部大块灰岩,填龄约10年。
2、红粘土(Q2el):棕红色,稍湿,硬塑~可塑,局部含石英岩质碎石及铁锰结核。
3、中风化石灰岩(Z whn):灰色,块状结构,节理裂隙较发育,岩芯呈块状、短柱状、柱状,锤击声不清脆,较易击碎,饱和单轴抗压强度f rc=24MPa,该层岩石结构面主要为层面和裂隙面,主要结构面的结合程度一般,表层石牙、溶隙较发育,溶隙被红粘土充填。
岩石坚硬程度为较软岩,岩体完整程度为较破碎,岩体基本质量等级为Ⅳ级,整个场地下伏均为该岩层。
在勘察期间,在钻孔揭露深度内未见地下水。
(三)、采用人工地基类型
,地基处理方式由工程勘察施工集团勘察研究院设计。
拟建建筑物采用独立基础,地基处理采用强夯置换法,设计要求墩底为红粘土。
设计单击夯击能为1000kN.m,夯点间距为1.5~1.9m,
锤重110kN,落距10m。
本次强夯置换总墩数为101个,独立基础总数为23个。
强夯置换后,进行满夯处理,满夯夯击能1000kN.m,搭接500㎜。
二、检测依据
本次检测工作主要依据下列规范、规程及相关资料:
1、我公司与房地产开发有限公司签订的《检测合同》;
2、《建筑地基处理技术规范》JGJ79-2002;
3、《建筑地基基础设计规范》GB50007-2002;
4、《建筑地基基础工程施工质量验收规范》GB50202-2002。
三、设计要求、检测内容及检测工作量
(一)、设计要求
拟建的楼建筑场地强夯置换后要求地基土在4.0~5.0米范围内承载力特征值f ak≥220kPa。
(二)、检测内容
根据设计要求,依据有关规范、规程,本次试验工作采用平板载荷试验及重型圆锥动力触探N63.5进行检测。
1、载荷试验
载荷试验设备主要由反力系统、加载系统及位移观测系统组成。
反力由堆积配重提供,加载系统由一台QF320T型分离式双油路油压千斤顶,一台BZ70-1型电动油泵、高压油管等组成。
竖向位移观测系统由MS-50防水型容栅式位移传感器、基准梁及联接件组成,位移观测系统采用江苏省徐州市建筑工程研究所生产的静力载荷测试仪
JCQ-503D 。
本套系统采用自动荷载控制、数据定时采集和自动判稳,测试数据自动储存于计算机内。
现场安装情况见图1“载荷试验现场安装情况示意图”。
97
1
45
23
6
810
1----置换墩;2----千斤顶;3----位移传感器;4----基准梁;
5----钢板; 6----主梁; 7----次梁; 8支墩;
9----配重; 10----承压板
图1 载荷试验现场安装情况示意图
平板载荷试验是在一定面积的承压板上向地基土逐级施加荷载,测求地基土的压力与变形特性的原位测试方法。
本次试验采用的承压板面积为S=5.76㎡(2.4m ×2.4m ),依据《建筑地基基础设计规范》(GB 50007-2002)附录C 的有关规定执行,采用慢速维持荷载法,即每级荷载达到相对稳定后加下一级荷载,直到加至极限荷载(本次最终荷载加至440kPa ),然后每隔一级卸荷一次,直至卸至零荷载后即结束全部试验。
本次检测共布置载荷试验点3个,编号为P1~P3。
其平面位置见附件1“检测点平面布置图”。
2、重型圆锥动力触探N 63.5
重型圆锥动力触探N 63.5:是利用63.5㎏的落锤、76㎝落距下,将一定尺寸、一定形状的探头打入置换墩中,根据打入的难易程度判定土层性质的方法,主要用于评价强夯置换墩的密实度。
还可以评价强夯置换处理后地基土水平方向和垂直方向上的均匀性。
本次检测共布置试验点6个,编号为D1~D6。
其平面位置见附件1“检测点平面布置图”。
本次检测使用的仪器设备为:汽车钻一台及圆锥动力触探设备一套。
(三)、检测工作量
强夯置换地基,本次检测工作量如下:
1、载荷试验:3个点;
2、重型圆锥动力触探N63.5:6个墩体,占墩点数的5.9%。
四、检测结果评价
(一)、载荷试验
本次检测工作共进行平板载荷试验点3个。
根据现场载荷试验数据汇总表(附件4-1—附件4-3),经计算、校核后绘制出3个载荷试验点的P-s、s-lgt关系曲线(见附件2-1—附件2-3、附件3-1—附件3-3)。
从附件2-1—2-3可见,各试验点的P-s关系曲线均无明显的比例界限点。
从附件3-1—3-3可见,各试验点的s-lgt关系曲线尾部均未发生明显陡降。
根据有关规范、规程综合确定各试验点承载力特征值为最大加载量的一半,各试验点承载力特征值如下:
P1:f ak=220kPa;
P2:f ak=220kPa;
P3:f ak=220kPa;
经计算,3个试验点承载力特征值的极差不超过平均值的30%,根据规范取其平均值为该强夯置换地基的承载力特征值,即:
f ak=220kPa;
当试验荷载加至特征值时各试验点的沉降量分别为:
P1:s=15.42㎜;
P2:s=13.53㎜;
P3:s=23.51㎜;
当试验荷载加至特征值时各试验点的变形模量分别为:
P1:E0=28.13MPa;
P2:E0=32.06MPa;
P3:E0=18.45MPa;
(二)、重型圆锥动力触探N63.5
根据现场原位测试的基本数据,绘制出试验击数N63.5沿深度Z 的分布线,见附件6“重型圆锥动力触探N63.5~Z关系图”。
根据载荷试验结果与重型圆锥动力触探进行对比,综合评价本场地圆锥动力触探击数与承载力特征值的关系。
根据试验击数沿深度的分布状态,确定其均匀性。
根据重型圆锥动力触探N63.5测试结果,经计算各测试点的承载力特征值及变形模量分别为:
D1:f ak=255kPa,E0=23.5MPa;
D2:f ak=302kPa,E0=27.9MPa;
D3:f ak=265kPa,E0=24.8MPa;
D4:f ak=270kPa,E0=25.2MPa;
D5:f ak=280kPa,E0=26.0MPa;
D6:f ak=344kPa,E0=31.2MPa;
根据圆锥动力触探N63.5测试结果,强夯有效处理深度为6.0米,在6.0米范围内强夯置换地基承载力特征值f ak≧220kPa,满足设计要求。
五、检测结论
1、根据圆锥动力触探试验,公司拟建的号楼强夯置换地基有效处理深度为6.0米。
2、根据载荷试验,公司拟建的号楼强夯置换地基承载力特征值
f ak=220kPa,在强夯置换有效处理深度内满足设计要求。
3、综合载荷试验和重型圆锥动力触探N63.5测试结果(取其最小值):
f ak=220kPa,E0=18.45MPa;
(注:可编辑下载,若有不当之处,请指正,谢谢!)。
