弹簧圆锥破碎机使用指南一、用途弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。
适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。
PYD1750 85 5-15 75-230 160 50.4 3910×2894×3809 PYB2200 300 30-60 490-800 260/280 80 4622×3302×4470 PYZ2200 230 10-30 200-580 260/280 80 4622×3302×4470 PYD2200 100 5-15 120-340 260/280 81.4 4622×3302×4470三、外形图四、机器的结构和组成1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。
使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。
2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
五、机器的试车（一）空运转试验1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。
2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。
3、空运转试验连续运转不得少于2小时。
4、空运转试验应符合下列要求：（1）破碎圆锥绕其中心线自转的转数不得超过15r/min.（2）锥齿轮不得有周期性的噪音。
（3）给油压力应在0.08-0.15Mpa范围内。
（4）回油温度不得超过50°。
（5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。
5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。
破碎机（细碎圆锥）操作规程一、圆锥破碎机技术参数·规格型号：PYD1750/100·最大给矿尺寸：85mm·最大给矿口尺寸：85mm·排矿口尺寸：5mm～15mm·总重量：50.2t（包括电机）二、中细碎圆锥破碎机开停车操作1开车前的检查和准备操作1）检查破碎腔内有无残余矿石和杂物，如木头、铁器等，如有应立即清除。
检查电气性能良好，控制保护完好。
2）检查弹性联轴器、锥体、衬板、各部联接螺栓、地脚螺栓应无松动，发现松动及时处理。
3）检查稀油站的油量，油质应符合技术要求。
4）启动前必须进行盘车，手动盘车2～3转，不得有憋劲现象，机身周围应无妨碍破碎机启动的障碍物。
5）检查液压站油压应在10～15MPa之间，启动柜无异常。
6）检查安全装置，确保其完整有效。
2开车操作1）先启动油泵，使各润滑点均有足够的润滑油，油压应在0.08～0.15MPa 之间，水压必须比油压低0.3MPa。
冬季油温低时，打开电加热器加温至20℃左右。
2）手动盘车2～3转，无异常，启动电机。
3停车操作1）停止给矿。
2）待破碎腔内的物料完全破碎后，停主电机。
3）停油泵、水泵。
三、中细碎圆锥破碎机维护和保养规程1巡检制度1）中细破碎机每小时检查一次电机电流，电流不得超过296A，检查各轴承温度，不得超过60℃，回油温度不得超过50℃，正常油温为30～45℃；检查稀油站油位应在油箱的2/3左右，发现油位过高或过低都要找出原因，及时处理；检查油路是否有堵塞或滴油现象。
各润滑点均有足够的润滑油，油压应在0.08～0.15MPa之间，水压必须比油压低0.03MPa,油压低于0.08MPa应立即通知停车，液压站油压低于10MPa时应及时补压。
检查弹簧调整状态，弹簧内不准有矿石，铁块等杂物，弹簧及其压紧螺栓应完整无损，如有损坏应及时上报班长、调度，观察回水喇叭回水流量，水质情况，流量过大或过小应及时调整，水质过脏应及时换水。
1绪论1.1引言随着社会旳进步，原材料消耗不断增长，导致富矿资源日益枯竭，矿石品位日趋贫化。
以国内冶金矿山为例，铁矿石平均品位31%、锰矿石品位22%。
绝大多数旳原矿需要破碎和选矿解决后才能成为炉料。
破磨作业是选矿旳龙头，也是能耗、钢耗旳大户。
因此，节能、降耗是破磨设备研究旳主题，“多碎少磨”是节能、降耗旳重要措施，其核心问题是降低破碎产品旳最后粒度。
圆锥破碎机旳生产效率高，排料粒度小而均匀，可将矿岩从350mm破碎到10mm如下旳不同级别颗粒，可以满足入磨粒度旳需要，成为金属矿山选矿厂旳重要破碎设备。
破碎机旳发展与人类社会旳进步和科学技术旳水平密切有关。
随着科学技术旳发展，各学科间互相渗入，各行业间互相交流，广泛使用新构造、新材料、新工艺，目前破碎机正向着大型、高效、可靠、节能、降耗和自动化方向发展。
1.2历史发展圆锥破碎机诞生于20世纪初叶。
弹簧式圆锥破碎机是由美国密尔沃基城西蒙斯（Symons）兄弟二人研制旳，故称之为西蒙斯圆锥破碎机。
其构造为主轴插入偏心套，用偏心套驱动动锥衬板，从而使矿岩在破碎腔内不断地遭到挤压和弯曲而破碎。
破碎效果差，振动大，弹簧易损坏。
用大型螺旋套调节排矿口大小，调节困难，过载保护用弹簧组，可靠性差。
近年来，虽然不断改善，成果日趋完善，但其工作原理和基本构造变化不大。
20世纪40年代末，美国Allis Chalmers公司一方面推出底部单缸液压圆锥破碎机，是在旋回式破碎机基本上发展起来旳陡锥破碎机。
该机采用液压技术，实现了液压调节排矿口和过载保护，简化了破碎机构造，减轻了重量，提高了使用性能。
20世纪50-60年代，法国Dragon公司旳子公司Babbitless公司和日本神户制钢有限公司等推出上部单缸、周边单缸液压圆锥破碎机。
20世纪70-80年代，美国Allis Chalmers公司在底部单缸液压圆锥破碎机旳基本上推出高能液压圆锥破碎机；Nordberg公司推出旋盘式圆锥破碎机，适用于中硬物料旳破碎，其给料粒度小，偏心距小，破碎力不大。
圆锥破碎机有过载保护装置，可以自动将破碎腔内难破碎的物料排出，保证设备正常运转的同时减少磨损，其适用范围广、运行稳定，所以市场需求量很大，很受用户欢迎。
俗话说：“知己知彼百战百胜”，用户只有充分地了解圆锥破碎机的规格型号、技术参数等，才能在购置时作出更好地选择。
下面是关于圆锥破碎机规格型号的介绍，希望对大家有所帮助。
圆锥破碎机它的规格型号可以分为PYB600、PYD600、PYB900、PYZ900、PYD900、PYB1200、PYZ1200、PYD1750、PYB1750、PYZ1750、PYD1750、PYB2200、PYZ2200、PYD2200，其中PYB代表标准型、PYZ代表中型、PYD 代表短头型，它是根据破碎腔型的不同来分类的。
其中标准型圆锥破碎机的出料粒度最大，中型次之，短头型最小，其最大进料粒度和产量层递减模式。
以上就是今天带给大家的简单分享，希望对大家有所帮助，同时也感谢大家一直以来的关注与支持！。
圆锥破碎机使用说明书一．机器的用途圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐工业中，适用于破碎中等和中等以上硬度的各种矿石和岩土。
二、机器的结构和组成1．圆锥破碎机工作时，电动机通过弹性连轴器、传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥轴心线在偏心轴套的迫动下做旋摆运动，使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到挤压与冲击，而被破碎。
2．该机由机架、传动轴、偏心套、碗形轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性连轴器、润滑、电器等部分组成。
三、机器的安装1．安装圆锥破碎机的厂房内，需有起重设备，以便在机器安装维修时使用。
起重能力可按下表2.基础下部应有足够的空间，以便安装运输设备。
3．为了基础不受损坏，在基础上部必须复盖护板，该件由用户自备。
4.润滑系统和电气操作的位置，用户可根据情况改变位置，但其顺序不得变动。
5．机架的安装（1）安装机架时，在地脚螺栓附近用8－12组垫板，锲铁支撑调整其水平度和垂直度。
水平度以机架的环形加工面为基准，用水平仪测量其偏差不大于0.1毫米/米，垂直度以机架的衬套中心为基准，用悬锤法测量。
（2）机架调整紧固后，将垫板组焊在一起，以免窜动。
（3）待设备全部安妥后，进行第二次浇注。
（4）保持机架的水平性，能保证机器可靠的工作，否则易使衬套局部磨损而影响主轴和水封防尘设置工作不正常。
6．传动轴的安装（1）安装传动轴时，应在机架与传动轴架的凸缘之间垫上垫片。
轴向窜动量0.4-0.8毫米(2)电动机轴与传动轴中心偏差不得小于0.15mm7．偏心套的安装（1）装入偏心套前，先将垫片组装在底托盖上，并用钓钩（安装工具）将底托盘装在机架下端，然后再用此吊钩将园盘，中园盘、下园盘依次装再底托盘上，并将下园盘的凸起和底托盖的凹处卡好。
（2）将偏心套装配好，然后将偏心套装入机架中心孔内。
装入时，要洛稳，不要使锥齿轮受到撞击。
吊装时应用锥齿轮上吊耳。
圆锥破碎机使用说明书一、产品介绍圆锥破碎机是一种常见的破碎设备，主要用于破碎各种中等硬度的矿石和岩石。
它具有结构简单、性能稳定、操作方便、维修方便等优点，广泛应用于冶金、建筑、化工、交通等行业。
二、安全注意事项1. 在使用圆锥破碎机之前，请仔细阅读本使用说明书，并确保理解所有操作步骤和安全注意事项。
2. 在操作之前，请确保设备的供电电源已经切断，并将电源插头拔出。
3. 在操作和维修设备时，请戴上适当的防护装备，如手套、护目镜等。
4. 切勿将手部或其他身体部位靠近运转的机械部件和传动装置，以免发生意外伤害。
5. 如果发现设备出现异常，如异响或其他异常情况，请立即停止使用，并联系售后服务人员进行维修。
三、设备安装1. 设备安装前，请确保所选安装位置符合设备尺寸和要求，并能稳定支撑设备。
2. 设备安装时，应使用合适的固定装置，确保设备稳定安全。
3. 设备安装完成后，请检查各部分的连接是否牢固，并确保所有紧固件已经拧紧。
四、操作步骤1. 打开供电开关，确保设备供电正常。
2. 注入合适的润滑油，确保设备正常运转。
3. 将待破碎的石料放入给料口，并逐渐加大给料量，注意避免超过设备承载范围。
4. 在开始破碎作业之前，请确保破碎室内没有其他杂物。
5. 开始运转后，请注意观察设备的运行状态，如有异响或异常情况，请立即停机检查。
6. 破碎作业完成后，关闭供电开关，并等待设备停止运转后再进行后续操作。
五、维护保养1. 在设备运行一段时间后，请定期检查设备各部位的紧固件是否松动，并适时进行紧固。
2. 定期替换润滑油，保持设备良好的润滑状态。
3. 如果发现设备出现故障，如破碎效果变差或其他异常情况，请及时联系售后服务人员进行维修。
4. 在设备长时间停止使用时，请做好防尘工作，并使用防尘罩进行保护。
六、故障排除1. 如果设备出现堵料现象，应立即停机检查，并清理堵料部位，确保设备正常运转。
2. 如果设备出现异常噪音或振动现象，请立即停机检查，并联系售后服务人员进行维修。

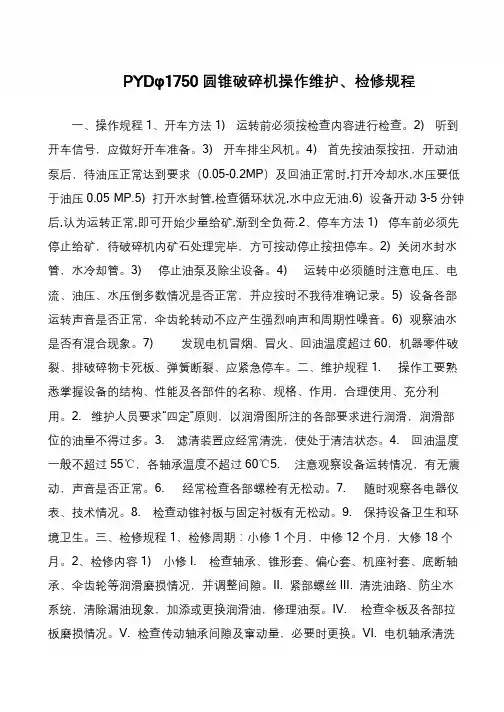

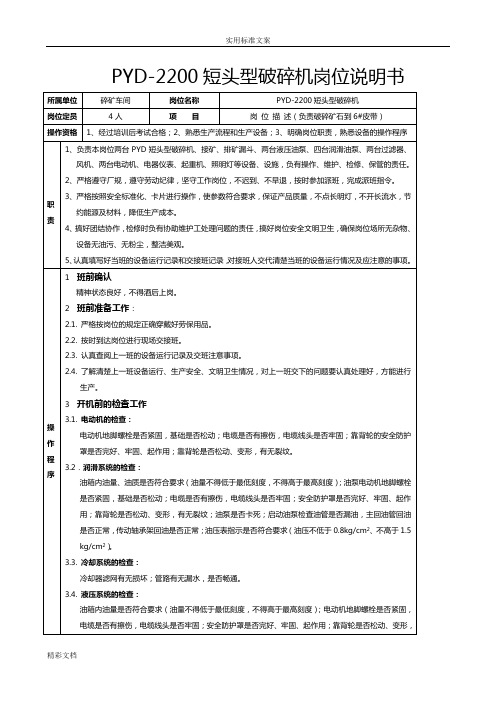

书山有路勤为径，学海无涯苦作舟PYDφ1750圆锥破碎机操作维护、检修规程一、操作规程1、开车方法1) 运转前必须按检查内容进行检查。
2) 听到开车信号，应做好开车准备。
3) 开车排尘风机。
4) 首先按油泵按扭，开动油泵后，待油压正常达到要求（0.05-0.2MP）及回油正常时,打开冷却水,水压要低于油压0.05 MP.5) 打开水封管,检查循环状况,水中应无油.6) 设备开动3-5 分钟后,认为运转正常,即可开始少量给矿,渐到全负荷.2、停车方法1) 停车前必须先停止给矿，待破碎机内矿石处理完毕，方可按动停止按扭停车。
2) 关闭水封水管，水冷却管。
3) 停止油泵及除尘设备。
4) 运转中必须随时注意电压、电流、油压、水压倒多数情况是否正常，并应按时不我待准确记录。
5) 设备各部运转声音是否正常，伞齿轮转动不应产生强烈响声和周期性噪音。
6) 观察油水是否有混合现象。
7) 发现电机冒烟、冒火、回油温度超过60，机器零件破裂、排破碎物卡死板、弹簧断裂、应紧急停车。
二、维护规程1. 操作工要熟悉掌握设备的结构、性能及各部件的名称、规格、作用，合理使用、充分利用。
2. 维护人员要求“四定”原则，以润滑图所注的各部要求进行润滑，润滑部位的油量不得过多。
3. 滤清装置应经常清洗，使处于清洁状态。
4. 回油温度一般不超过55℃，各轴承温度不超过60℃5. 注意观察设备运转情况，有无震动，声音是否正常。
6. 经常检查各部螺栓有无松动。
7. 随时观察各电器仪表、技术情况。
8. 检查动锥衬板与固定衬板有无松动。
9. 保持设备卫生和环境卫生。
三、检修规程1、检修周期：小修1 个月，中修12 个月，大修18 个月。
2、检修内容1) 小修I. 检查轴承、锥形套、偏心套、机座衬套、底断轴承、伞齿轮等润滑磨损情况，并调整间隙。
II. 紧部螺丝III. 清洗油路、防尘水系统，清除漏油现象，加添或更换润滑油，修理油泵。
IV. 检查伞板及各部拉板磨损情况。
沈阳重型机器厂说明书PYB PYB PYBPYZ 1200 PYZ 1750 2200 PYD PYD PYDK1417 K1420 K1428K1418 K1421 K1423K1419 K1422 K1424圆锥破碎机SM一、产品的应用范围本类破碎机，可广泛应用于冶金、建筑工业、筑路工业、化学工业及硫酸盐工业中。
适用于破碎坚硬与中硬等矿石及岩石，如镁矿石、铜矿石，石灰石、石英、花岗岩、砂岩等。
二、技术规范三、机器的组成与破碎原理本类破碎机主要由机架、传动、空偏心轴、碗形轴承、破碎圆锥调整装置、调整套、弹簧以及调整排矿口用的液压站部分组成。
破碎机工作时，电动机通过水平轴的一对伞齿轮带动偏心轴套旋转，破碎圆心轴心线在偏心轴套的迫动下做旋摆运动，使得破碎壁表面时而靠近又时而离开扎臼壁的表面，从而使排矿石在破碎腔内不断地受到挤压和弯曲而破碎。
图1为结构剖面图。
四、机器的安装及试运转1、本说明仅包括本机器的特殊安装说明，其余可按一般机器的通用安装规程进行安装。
2、起重设备安装破碎机的厂房内需有起重设备，以便在机器安装修理时使用，其起重的起重能可按表2选择。
表 23、安装的一般指示（1）在安装前必须清点零件的数量，检查与清除各个加工表面与螺纹在装卸搬运中造成的损伤，并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及赃物等。
（2）安装时要在固定接触表面上涂以干油，在活动表面上涂以稀油。
4、基础（1）破碎机必须安装在稳固的钢筋混凝土基础上，基础的深度用户可根据当地的地质条件决定。
（2）为了避免破碎后的矿石堆积，基础下部必须有足够的空间，安装运输设备。
（3）为了基础不受损坏，在基础尚部必须覆盖护板，该件由用户自备。
（4）本厂供给的基础图，仅为基础施工提供螺钉位置不是基础施工图。
（5）润滑系统和电器操作的位置，用户可以按工厂的具体环境改变位置，但顺序不得变动。
5、机架的安装（1）安装机架时应保持严格的垂直性和水平性，可在底座的环形加工面上用水平仪及悬锤检查底座的中心线（见图二）。
圆锥破碎机使用说明书一、产品概述圆锥破碎机是一种广泛应用于矿山、冶金、建筑材料、化工等行业的破碎设备。
它采用了先进的技术和设计，能够有效地破碎各种中等硬度的矿石和岩石。
本使用说明书将详细介绍圆锥破碎机的结构、使用方法以及日常维护等内容，以帮助用户正确和安全地操作和维护设备。
二、设备结构1. 主要部件圆锥破碎机主要由机架、传动系统、排料系统、压紧设备、液压系统、润滑系统等组成。
其中，机架为整个设备提供了稳定的支撑，传动系统通过电动机传动皮带轮以达到破碎效果，排料系统用于控制破碎物料的排放，压紧设备用于调整破碎腔的间隙，液压系统用于提供动力支持，润滑系统用于对设备的摩擦部件进行润滑。
2. 工作原理在圆锥破碎机运行过程中，电动机通过皮带轮带动动力传动装置的工作，从而驱动圆锥体沿着其自转轴旋转。
物料从进料口进入圆锥破碎机破碎腔，并沿着破碎腔的圆锥表面向下受力，同时承受内壁的压力。
随着圆锥体的旋转，物料被不断压碎和破碎，最终通过排料口排出。
三、使用方法1. 开机前的准备（1）检查设备是否放置在平稳的地面上，并固定好；（2）检查各部位的润滑情况，确保润滑系统正常工作；（3）检查电源是否正常并接通。
2. 正常操作流程（1）开机：打开电源开关，启动电机；（2）调整进料口：根据需要调整进料口的大小，以适应不同物料的需求；（3）投料：将物料均匀地投入进料口，避免一次投入过多，以免造成设备堵塞；（4）调整排料口：根据需要调节排料口的大小，控制出料颗粒的大小；（5）停机：停止投料后，先停止给料机的供料，等待设备停止后再关闭电源。
四、日常维护1. 润滑维护（1）在设备运行前，应检查各润滑点的润滑油情况，确保油脂充足；（2）定期更换润滑油，保持润滑系统的正常运行；（3）定期清洗液压系统和润滑系统，确保系统的畅通。
2. 安全维护（1）在进行设备的维修和清洁时，必须先切断电源，以免发生意外；（2）定期检查电气系统的连接是否牢固，确保电气设备正常工作；（3）定期检查传动系统的皮带轮和链条的紧固情况，防止松动导致事故。
1 绪论1.1引言随着社会的进步，原材料消耗不断增加，导致富矿资源日益枯竭，矿石品位日趋贫化。
以我国冶金矿山为例，铁矿石平均品位31%、锰矿石品位22%。
绝大多数的原矿需要破碎和选矿处理后才能成为炉料。
破磨作业是选矿的龙头，也是能耗、钢耗的大户。
因此，节能、降耗是破磨设备研究的主题，“多碎少磨”是节能、降耗的重要措施，其关键问题是降低破碎产品的最终粒度。
圆锥破碎机的生产效率高，排料粒度小而均匀，可将矿岩从350mm破碎到10mm以下的不同级别颗粒，可以满足入磨粒度的需要，成为金属矿山选矿厂的主要破碎设备。
破碎机的发展与人类社会的进步和科学技术的水平密切相关。
随着科学技术的发展，各学科间相互渗透，各行业间相互交流，广泛使用新结构、新材料、新工艺，目前破碎机正向着大型、高效、可靠、节能、降耗和自动化方向发展。
1.2历史发展圆锥破碎机诞生于20世纪初叶。
弹簧式圆锥破碎机是由美国密尔沃基城西蒙斯（Symons）兄弟二人研制的，故称之为西蒙斯圆锥破碎机。
其结构为主轴插入偏心套，用偏心套驱动动锥衬板，从而使矿岩在破碎腔内不断地遭到挤压和弯曲而破碎。
破碎效果差，振动大，弹簧易损坏。
用大型螺旋套调整排矿口大小，调整困难，过载保护用弹簧组，可靠性差。
多年来，虽然不断改进，结果日趋完善，但其工作原理和基本构造变化不大。
20世纪40年代末，美国Allis Chalmers公司首先推出底部单缸液压圆锥破碎机，是在旋回式破碎机基础上发展起来的陡锥破碎机。
该机采用液压技术，实现了液压调整排矿口和过载保护，简化了破碎机结构，减轻了重量，提高了使用性能。
20世纪50-60年代，法国Dragon公司的子公司Babbitless公司和日本神户制钢有限公司等推出上部单缸、周边单缸液压圆锥破碎机。
20世纪70-80年代，美国Allis Chalmers公司在底部单缸液压圆锥破碎机的基础上推出高能液压圆锥破碎机；Nordberg公司推出旋盘式圆锥破碎机，适用于中硬物料的破碎，其给料粒度小，偏心距小，破碎力不大。
pyb2200圆锥破碎机工作原理pyb2200圆锥破碎机是一种常见的碎石设备，广泛应用于矿山、建筑、公路和化工等行业。
其工作原理是利用圆锥形破碎腔内的圆锥体和壁面之间的压力差来破碎物料。
pyb2200圆锥破碎机主要由机壳、传动装置、锥形壳体、调节套、异型垫、线圈套和润滑系统等组成。
下面将详细介绍pyb2200圆锥破碎机的工作原理。
首先，物料通过进料口进入破碎腔。
在转子的旋转和离心力的作用下，物料在破碎腔内不断碰撞、破碎和挤压。
其次，破碎腔内的圆锥体和壁面之间形成一种不规则的碎石空间。
在破碎过程中，圆锥体和壁面之间的压力差会导致物料被压碎和挤压，进一步加剧物料的破碎程度。
除了压力差，还有一种重要的作用力是离心力。
圆锥体的旋转会产生离心力，将物料向外推动。
而物料的惯性和阻力会使物料沿着圆锥体旋转方向运动，进一步加速物料的破碎过程。
此外，pyb2200圆锥破碎机还配备了调节套和异型垫。
调节套可以通过调整下冲腔的大小来控制物料的出料粒度，达到不同破碎要求。
异型垫则可以调整圆锥体和壁面之间的间隙，以适应不同物料的破碎要求。
最后，pyb2200圆锥破碎机还具有润滑系统，确保设备在高速旋转过程中的润滑和冷却。
润滑系统通常包括油泵、油箱和油路等部分，通过循环油润滑设备的关键部位，减少磨损和故障。
综上所述，pyb2200圆锥破碎机通过圆锥体和壁面之间的压力差、离心力等作用力对物料进行破碎。
其工作原理简单直观，破碎效果好，适用于各种硬度和颗粒大小的物料破碎。
在实际应用中，可以根据物料特性和破碎要求进行调整，达到更好的破碎效果和生产效率。
1、圆锥破碎机介绍：圆锥破碎机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业，适用于破碎坚硬与中硬矿石及岩石，如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。
2、圆锥破碎机结构：圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成.3、圆锥破碎机产品4、圆锥破碎机工作原理：圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。
从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。
破碎锥时而靠近又时而离开固定锥，完成破碎和排料。
支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
圆锥破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥破碎机弹簧保险系统实现保险，圆锥破碎机排矿口增大。
异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。
圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥破碎机机器恢复正常工作。
破碎腔表面铺有耐磨高锰钢衬板。
排矿口大小采用液压或手动进行调整。
5、长城重工圆锥破碎机技术参数PYB2200 2200 300 30-6059-100280-26220804622×3302×4470PY Z 230 10-30200-58804622×3302×4470PY D 100 5-15120-3481.44622×3302×44706、液压圆锥破碎机SMH系列液压圆锥破碎机简介：SMH 系列液压圆锥破碎机是经过吸收了当今世界先进破碎技术研制出的具有先进水平的圆锥破碎机，广泛应用于冶金、建筑、水电、交通、化工、建材工业中，适合破碎坚硬、中等硬度以上的各种矿石和岩石。
弹簧圆锥破碎机参数
弹簧圆锥破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、冶金、化工等行业。
其主要特点是结构简单、操作方便、破碎比大、能耗低等优点。
下面将介绍弹簧圆锥破碎机的参数。
1. 破碎机型号：弹簧圆锥破碎机的型号有很多种，常见的有PYB、PYD、PYZ等型号。
不同型号的破碎机适用于不同的破碎物料和破碎要求。
2. 破碎机口径：弹簧圆锥破碎机的口径一般指破碎机的进料口径，常见的口径有600mm、900mm、1200mm等。
口径越大，破碎机的处理能力越大。
3. 破碎机排料口宽度：弹簧圆锥破碎机的排料口宽度一般指破碎机的出料口宽度，常见的宽度有50mm、100mm、150mm等。
排料口宽度越大，破碎机的出料量越大。
4. 破碎机转速：弹簧圆锥破碎机的转速是指破碎机主轴的转速，常见的转速有300r/min、600r/min、900r/min等。
转速越高，破碎机的破碎效率越高。
5. 破碎机功率：弹簧圆锥破碎机的功率是指破碎机的电机功率，常见的功率有55kw、75kw、90kw等。
功率越大，破碎机的处理能力越大。
6. 破碎机重量：弹簧圆锥破碎机的重量是指破碎机的整机重量，常见的重量有5t、10t、20t等。
重量越大，破碎机的稳定性越好。
7. 破碎机生产能力：弹簧圆锥破碎机的生产能力是指破碎机的处理能力，常见的生产能力有50t/h、100t/h、200t/h等。
生产能力越大，破碎机的处理能力越强。
总之，弹簧圆锥破碎机的参数是影响破碎机性能的重要因素，用户在选择破碎机时应根据自己的实际需求选择合适的型号和参数。
0 引言在水泥生产中，粉磨过程消耗大量能源。
粉碎的任务是提供具有一定粒度、粒度组成和充分解离而又不过粉碎的加工原材料，以便于下一步的加工、处理和使用。
世间上约12%的电能用于粉碎物料，其中约15%用于破碎，85%以上消耗于磨碎，磨机的效率只有1%，破碎机的效率达10%，而且与磨机相比，破碎机能耗低，金属消耗最小，运转维护简单。
因此，有用破碎机部分取代磨机的趋势，也即当前粉碎领域所提倡的“多碎少磨”。
同时，入磨粒度的大小是影响磨机产量的主要因素。
若入磨物料粒度较大，磨机第一仓必须加入较多的大球才能击碎物料，这样磨机的第一仓在一定的程度上起着破碎作用。
这在粉磨中是极不合理的。
入磨粒度越大，磨机产量越低，电能消耗越大，磨机产量与入磨物料粒度的四次方根成反比。
给料粒度越小，磨机产量越高，能源消耗下降；反之，产量降低，能耗提高。
下面就2003年水泥市场进行展望和分析一、2003年水泥总量需求分析1、国家的宏观经济政策有利于水泥总需求量保持稳定水泥工业的增长速度与国民经济的增长速度密切相关,2003年是”十六”大召开后的第一年,按照”十六大”制定的奋斗目标,到2020年要实现国内生产总值比2000年翻两番的要求,这就意味着在这20年中我国的国民经济发展速度必须达到年均递增7.8%,如果2003年国际经济政治环境不发生重大影响的突发事件,国内不出现大范围的严重自然灾害和其他重大的问题,GDP增长率仍可以保持在7%以上的水平.建国50多年来的统计资料表明,当GDP的增长速度高于9%时,水泥工业的发展速度大于9%;当GDP的增长速度低于4.2%时,水泥工业就会出现零增长或负增长.根据此规律,从总的趋势来讲2003年我国水泥的总需求量应呈增长态势.另外,据权威人士表示,中国水泥将继续实施积极的财政政策,直到经济形成自身良性循环的发展的动力,积极的财政政策对水泥总需求量稳定在2002年的水平非常有利.2、房地产投资相对减少,水泥需求量下降据2002年国家统计局的统计数字表明:全国房地产投资2002年的增长率和销售价格增长率都低于投资开发增长率,部分地区市场有过热苗头.预计2003年与水泥需求密切相关的房地产业投资会由2002年30%的增长速度,大幅回落到15%.因此,从全国范围看,2003年房地产业水泥需求量呈下降趋势.3、混凝土的技术进步及商品混凝土的普及,使2003年水泥总需求量相对减少4、世界经济不景气,水泥出口形势不容乐观总之,2003年国家基本建设投资将继续保持较高速增长,由此推论,水泥的总需求量应较2002年有所增长.但考虑到房地产增长速度放缓,混凝土技术进步的加快,以及水泥出口受国际形式的影响,有利条件和不利条件相抵,2003年水泥总需求量应保持在2002年的水平.二、2003年水泥总供给特点及分析1、水泥供给总量难于降低2002年我国水泥总产量,月报数为7.05亿吨,公报数为7.25亿吨,综合统计年报在7.4亿吨左右.2003年受经济快速增长拉动,小水泥的技术进步会进一步加快,台时产量明显提高;新型干法水泥在2002年新增了3000万吨能力的基础上,2003年预计新增能力在4000万吨以上.因此,水泥总供给量仍呈增长趋势,供大于求的状况有增无减.2、国家会加大水泥调整力度,加快不符合国家产业政策小水泥的淘汰进程国务院142次总理办公会要求水泥与钢铁行业尽快制定整顿与发展规划.总理亲自关注水泥发展规划还是第一次.相信在中央领导的亲自关注下,2003年我国会加快水泥工业结构调整力度,那些不符合国家产业政策的小水泥企业淘汰进程将加快,水泥供给总量急剧增长的势头会得到有效缓解.3、供大于求的状况会使水泥的价格进一步走低水泥总供给大于总需求量的状况在2003年会有扩大趋势,市场竞争将进一步加剧,由于水泥行业退出成本很高,行业内过剩能力无法释放,在价格大于变动成本的情况下,企业不会主动减产,无疑会加大水泥市场的竞争局面,这决定了2003年水泥价格将继续会走低.4、大型水泥集团2003年将进一步急剧扩张,在部分地区形成市场垄断局面随着我国新型干法水泥生产技术日趋成熟,水泥吨投资不断下降.为了降低成本,大集团利用自己技术、资金优势不断扩张.2002年海螺集团生产能力达到了2115万吨,比2001年翻了一番,2003年还将大幅增长.山水集团2002年比2001年增加了226完2吨,华新集团、新疆天山集团、渤海集团、吉林亚泰集团2002年生产能力均有大幅增长,2003年将仍将继续膨胀.这些大型水泥集团的急剧膨胀使其在所辖地域已具备了规模优势、成本优势和资源优势,对水泥市场具备了一定的控制能力,地区市场垄断局面已初步形成.1 圆锥式破碎机的总体设计1.1 机器设计的要求机器的种类虽然很多，但设计时的基本要求往往是共同的，根据对现有机器的分析，现代机器的设计应满足下列三大要求：一、经济性要求机器的经济性必须体现并贯穿在其设计、制造和使用的全过程中。
PYD PYZ PYB 1200,1750,2200圆锥破碎机说明书沈阳重型机器厂说明书PYB PYB PYBPYZ 1200 PYZ 1750 2200 PYD PYD PYDK1417 K1420 K1428K1418 K1421 K1423K1419 K1422 K1424圆锥破碎机SM一、产品的应用范围本类破碎机，可广泛应用于冶金、建筑工业、筑路工业、化学工业及硫酸盐工业中。
适用于破碎坚硬与中硬等矿石及岩石，如镁矿石、铜矿石，石灰石、石英、花岗岩、砂岩等。
二、技术规范机器规范1200 1750 2200 标准中型短头标准中型短头标准短头给矿口最大尺寸mm170 115 60 250 215 100 350 130 推荐给矿口最大尺寸mm145 100 50 215 185 85 300 100排矿口尺寸mm 20-58-253-1525-610-35-1530-65-15机器产量（矿石假比重为1.6吨/米3时）吨/小时110-16842-13518-135280-480115-32075-230590-1000120-34电动机功率千瓦110 155 280 电动机转速转/分730//990 735 500电动机电压伏220/380 220/380 6000 主轴摆动次数次/分300 245 220 弹簧总压力吨150 300 400机器总重吨2524.8225.7 50 50 50 79 80三、机器的组成与破碎原理本类破碎机主要由机架、传动、空偏心轴、碗形轴承、破碎圆锥调整装置、调整套、弹簧以及调整排矿口用的液压站部分组成。
破碎机工作时，电动机通过水平轴的一对伞齿轮带动偏心轴套旋转，破碎圆心轴心线在偏心轴套的迫动下做旋摆运动，使得破碎壁表面时而靠近又时而离开扎臼壁的表面，从而使排矿石在破碎腔内不断地受到挤压和弯曲而破碎。
图1为结构剖面图。
四、机器的安装及试运转1、本说明仅包括本机器的特殊安装说明，其余可按一般机器的通用安装规程进行安装。
2、起重设备安装破碎机的厂房内需有起重设备，以便在机器安装修理时使用，其起重的起重能可按表2选择。
表 2名称重量（kg）何时需起重设备1200标准1750标准2200标准机架部5000 10830 18512 安装传动部545 920 2197 安装与检修空偏心轴883 2287 4040安装与检修碗形轴承部889 2074 2770安装与检修破碎圆锥部3210 8024 13242安装与检修调整装置部3675 6186 10010安装与检修调整套部3751 9040 14590安装与检修3、安装的一般指示（1）在安装前必须清点零件的数量，检查与清除各个加工表面与螺纹在装卸搬运中造成的损伤，并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及赃物等。
（2）安装时要在固定接触表面上涂以干油，在活动表面上涂以稀油。
4、基础（1）破碎机必须安装在稳固的钢筋混凝土基础上，基础的深度用户可根据当地的地质条件决定。
（2）为了避免破碎后的矿石堆积，基础下部必须有足够的空间，安装运输设备。
（3）为了基础不受损坏，在基础尚部必须覆盖护板，该件由用户自备。
（4）本厂供给的基础图，仅为基础施工提供螺钉位置不是基础施工图。
（5）润滑系统和电器操作的位置，用户可以按工厂的具体环境改变位置，但顺序不得变动。
5、机架的安装（1）安装机架时应保持严格的垂直性和水平性，可在底座的环形加工图2 架体安装图图3 地脚螺钉安装图（2）用调整楔铁调整好底座的水平后，将地脚螺钉拧紧，进行第二次灌浆。
（3）当二次灌浆层硬化后，以破碎机底座下再取出调整楔铁，并用水泥填充此空隙，然后再按机架的安装（1）进行检查。
（4）保持底座的水平性欲垂直性，能保持机架的可靠工作，否则易使铜套单面接触，研磨偏心套和引起水封装置工作不正常。
6、传动轴的安装（1）安装传动轴时应在底座与传动轴架的凸缘法兰间垫上调整垫片。
（2）传动轴装入以后，用样板检查与传动齿轮有关的尺寸（见（图4）图4 传动轴的安装图（3）传动齿轮轴向移动量应为04-0.6mm（及时B两端的间隙。
（4）拆卸传动轴时可利用传动轴架法兰上的方头固定螺钉顶出，再不拆卸传动轴时方头螺钉不要拧上7、空偏心轴的安装（1）空偏心轴安装前先将垫片装在底盖上，用吊钩将底盖装在机架下端，然后在用吊钩将下圆板及圆板依次次序装在底盖上，并使下圆板的凸起和底盖的凹处卡好。
（见图5）图5 止推轴承安装图（2）按图6将空偏心轴装配时，可用环首螺钉将偏心套装入架体中心孔内，装入时要稳落，不要使齿轮受到撞击。
图6 空偏心轴的安装图图7 齿轮啮合图图8（3）空偏心轴装好后，大小齿轮的外端面必须对齐（见图7）并检查齿轮啮合间隙，对于1200破碎机齿轮的齿侧为2.1-2.58mm，对于1750破碎机齿侧间隙为3-3.67mm，对于2200破碎机齿侧间隙为3.2-4mm。
齿面接触率，沿齿高≥40%，沿齿长≥40%。
8、碗型轴架的安装（1）碗形轴承安装前的准备工作A、清除油槽及油孔内的杂物。
B、检查防尘圈和挡油圈有无碰坏和变形现象。
C、检查各加工表面有无损坏之处，如有损坏应立即进行修理。
（2）碗形轴承架应与底座配合紧密，并用塞尺检查水平接触面的紧密情况（见图8）（3）碗形轴承安装好后，立即用盖板将碗型瓦盖好，装破碎圆锥时再将盖板拿下。
（4）安装碗形轴承时应注意保护进水管、排水管、挡油圈、防尘圈以免装入时破坏。
9、破碎圆锥的安装（1）在安装破碎圆锥之前，应在附近出设置一个牢固，较高一点的木架子，作为破碎圆锥之用。
（2）除掉涂在轴与球面上的保护油层，并用风吹净润滑油孔与油沟。
（3）在锥轴表面涂一层黄干油，球面上涂一层稀油。
（4）破碎圆锥安装时要轻轻放入空偏心轴中，稳稳地使球面与碗形轴承之碗型瓦接触，避免损坏球形圈，并按图9所示进行安装。
10、防尘水密封装置的安装。
（1）防尘水密封装置的安装按图10进行，而图10所包括的零件均由用户自备。
（2）排水管接近储水箱处应设一个便于检查的喇叭口接水管（图10）。
（3）进水管路上应设有调节水量的阀。
（4）在进水管处应设有当破碎机停止工作时能全部排出防尘水槽中水的装置。
11、润滑装置的安装（1）润滑装置可按本厂设计的装配图进行安装，也可根据当地的具体条件配置，但用户自行决定的配置图及所需零件均由用户自备。
（2）润滑装置的配置，必须保证润滑回油的顺利。
（3）在安装破碎圆锥前应完成润滑装置的安装，应为应先进行润滑装置的试验，如此时润滑方面有了故障，拆卸修理都很方便。
图9 破碎圆锥的安装12、空转试验在上述各部分安装完后，要做空负荷试验，检查是否合乎要求，如果发现不当的地方，此时便于修理。
（1）在破碎机启动前应检查主要连接处之紧固情况。
（2）启动前用手攀动传动部，至少使空偏心轴转动2-3圈，人为灵活无蹩劲现象方可开车。
（3）破碎机启动前先启动油泵，直到各润滑点得到润滑油，见油回箱后方可启动破碎机。
（4）空转试验连续运转不得少于2小时。
（5）破碎机空转试验必须达到如下要求：A、破碎圆锥绕自己中心线自转的转数不得超过15转/分B、圆锥齿轮不得有周期性的噪音。
C、润滑装置达到如下要求：a）给油管的压力在0.8-1.5Kg/cm2范围内。
b）回油温度不得超过50℃。
D、试验后拆卸时破碎机各个摩擦部分不应发生贴铜烧伤和磨损等现象。
（6）假如破碎圆锥转数很快，可能产生不良现象，应当立即停止，进行检查修整，同时检查给油量，然后重新试验。
（7）圆锥齿轮如有周期性噪音，必须检查齿轮安装的正确性，并且检查齿轮间隙13、调整装置、调整套、弹簧的安装（如图11）（1）将支承套，调整环清理干净，在锯形齿螺纹涂以干稀油混合液，将锁紧油缸装在支承盖上，锁紧油缸的接口部接到液压缸的接口部（见图纸）（2）将支承套安装在机架上。
（3）将调整环旋转装入支承套内。
（4）将锁紧螺母拧在支承套上，对准销孔打入四个销钉。
（5）安装漏斗装置及漏斗。
图11 调整装置、调整套、弹簧的安装（6）安装防尘罩，装防尘罩时，注意将调整环的四个键块卡在防尘罩的槽中。
（7）按图纸规定调整弹簧的工作高度H。
（8）安装推动缸蓄势器，按图13所示位置安装好推动缸的两个接口M和N，分别接到液压站的接口M和N，蓄势器如图12所示用管夹把在进料部支柱上，蓄势器接口通过补心软管和四通接到锁紧缸油路中。
14、进料部的安装（1）不正确的安装队破碎机将有以下的不良影响。
A、使破碎机产量降低。
B、排矿粒度不均匀，大块多。
C、磨损件磨损的不均匀或者加快磨损。
（2）进料部距粉料盘的高度H（见图15）对破碎机的正常工作有重要意义。
当H太高，矿石易不经分料盘直接进到破碎空间，因此必须按规定的高度进行安装。
图12 蓄势器的安装图13 推动缸的安装（3）弧形钢板是用来保护进料箱不被损坏和矿石不易在进料箱内堵塞。
在安装时需保持弧形钢板的形状和弧形钢距进料口边缘的尺寸以免堆积矿石（见图14）图 14图15 进料部的安装示意图15. 液压站的安装与调整试验(1)破碎机液压站就放在基础部的适当位置上，以便于操作，液压站联通主机的各管路零部件及钦管，可按现场实际情况适当布置。
图16 液压站示意图(2)液压站的M、N、P三个口分别与推动缸的M、N口以锁紧缸的P口相接。
(3)液压站各部装好后进行打压试验，试验压力为140kgf/cm2。
(4)锁紧试验。
A往锁紧缸打压之前必须往畜势器充入75-80kgf/cm2氮气。
B必须在推动缸卸压后往锁紧缸打压。
C在试验中锁紧缸及其管路的残留气体，可借助于管路中或蓄势器底部螺堵排除之。
(5)调整试验：使锁紧缸卸压后用推动缸作调整排矿口的试验。
(6)作到液压站元件良好，操纵灵活。
图16为液压站示意图。
16. 负荷试验(1) 空转试验合格以后，方可进行负荷试验。
(2)负荷试验应连续进行两昼夜（允许短时的行车检查）。
(3)负荷试验开始时加入少量的矿石，然后逐渐的增加到满载。
(4)负荷试验必须达到下列的要求：A破碎机无急剧的振动和噪音。
B破碎机给矿，排矿正常与规定的产量近似。
C液压站工作正常。
D润滑系统符合下列要求：a给油压力在0.8-1.5kgf/cm2的范围内。
b回油温度不超过60℃。
E各磨损件没有损伤现象。
F电气设备工作正常。
五. 破碎机的维护17. 破碎机工作时注意事项：(1)矿石必须给在分配盘的中间，如图14，不准许将矿石直接给入破碎腔内。
因为这样做易使破碎机过载，使衬板磨损不均。
正确的给矿条件是：a矿石经分配盘均匀的分散在破碎腔内。
b给入的矿石不能高出轧臼壁的水平（如图15所示）(2)破碎机的最大给矿尺寸，不准等于给矿口尺寸，（给矿块最大尺寸≤85％给矿口尺寸）否则将导至：a破碎机产量的降低。
