锚杆使用说明书

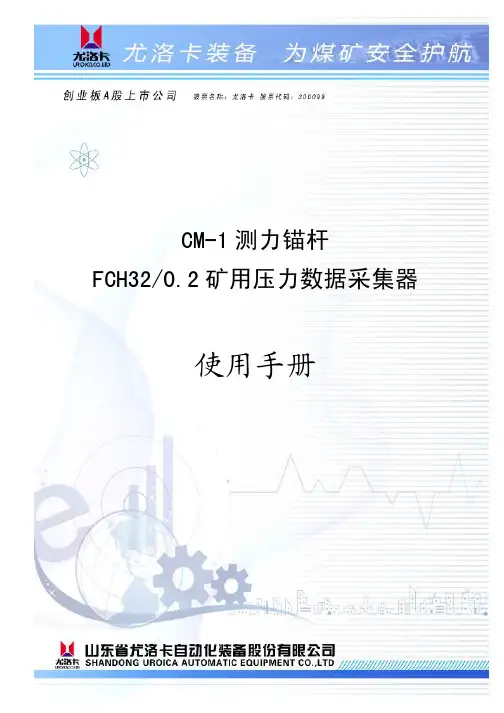

CM-1测力锚杆FCH32/0.2矿用压力数据采集器使用手册目录1.概述 (1)2.结构特征与工作原理 (2)3.技术特征 (3)4.安装 (5)5.使用、操作 (5)6.使用注意事项 (9)7.包装、运输、贮存 (10)8.开箱及检查 (10)9.售后服务 (10)敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！警告：井下严禁开盖！维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！严禁使用本说明书规定外的电池！1.概述1.1用途及特点CM-1矿用测力锚杆是用于煤矿井下巷道围岩应力检测的测试仪器，是分析巷道围岩内部应力作用的最有效的检测手段。

它采用了金属应变测量技术和数字计算机技术，将两种技术融为一体，形成了一种兼经济性、数字化、智能化为一体传感变送器。

测力锚杆分五个观测段，设五组传感器，分别测量岩体内部不同位置作用于锚杆的应力情况。

由于采用了计算机技术，大大简化了锚杆的输出结构和检测过程，提高了使用可靠性。

配合FCH32/0.2矿用本安型手持采集器和CMSS数据处理软件包，可实现快速、自动测量和高效、准确地的数据分析，是煤矿巷道支护研究和安全质量检测的重要手段。

1.2使用环境a)环境温度：0℃～+40℃；b)平均相对湿度：不大于95％（+25℃）；c)大气压力：80kPa～106kPa；d)煤矿井下有瓦斯，煤尘等爆炸危险的环境。

e)无强烈震动和冲击的地方。

f)无破坏金属和绝缘材料的腐蚀性气体的地方。

g)无滴水的地方2.结构特征与工作原理2.1结构特征如图所示变送图1 测力锚杆结构示意图测力锚杆数据采集器计算机(1-99根)图2 系统示意图2.2工作原理测力锚杆的电原理图一所示。

在锚杆全长上设5～6段，设5～6组传感器，传感器的输出信号由计算机控制检测、输出。

正面图背面图图3 采集器结构图3.技术特征3.1 CM-1测力锚杆1)传感器组数：5组2)有效量程：0～150KN3)测量误差：4%4)工作电压：DC 5V5)工作电流：≤50mA6)锚杆破断应力：200kN7)尺寸：Ф25mm×2000mm8)重量：8kg3.2 FCH32/0.2矿用本安型手持采集器3.2.1主要功能1)LCD 点阵液晶显示器，用于显示数据、提示信息、系统信息。

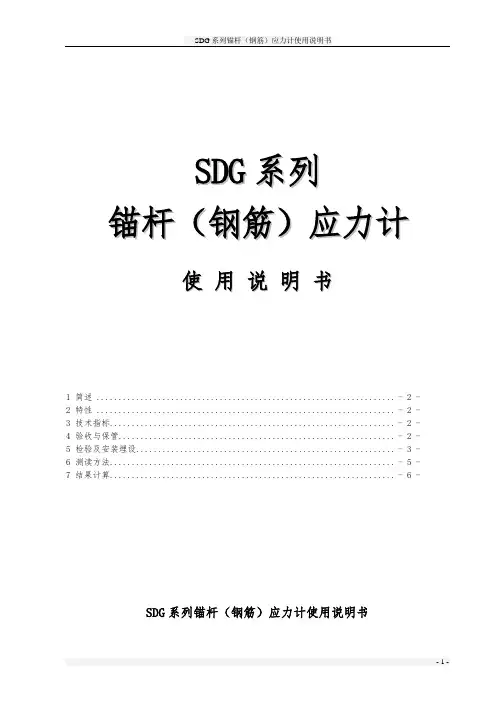

S D G系列锚杆（钢筋）应力计使用说明书1 简述 .................................................................... -2 -2 特性 .................................................................... - 2 -3 技术指标................................................................. - 2 -4 验收与保管............................................................... - 2 -5 检验及安装埋设........................................................... - 3 -6 测读方法................................................................. - 5 -7 结果计算................................................................. - 6 -SDG系列锚杆（钢筋）应力计使用说明书1 简述SDG系列锚杆（钢筋）应力计由振弦、磁芯和不锈钢外壳等部件组成，用于锚杆、钢筋等结的应力状态监测，并能兼测温度。

2 特性结构简单、紧凑合理、抗震性能好、安装快捷；锚杆（钢筋）应力计和锚杆或钢筋连接可焊接也可高强连接套连接；能在恶劣的环境下长期稳定工作，频率稳定，长距离传输和自动化监测不受电缆电阻等因素的影响进行；温度测量为直读式；广泛用于水利水电、矿山、铁路公路、桥梁码头、地下洞室等工程中锚杆或钢筋应力监测。

3 技术指标表1 SDG系列锚杆（钢筋）应力计规格型号表4 验收与保管承诺：我公司生产的仪器及配件，如用户在验收过程中发现质量问题（用户人为因素之外），我公司负责免费维修或更换。

MA产品执行标准标号: MT/T979LDZ-200矿用锚杆拉力计使用说明书一、用途 ................................................. - 2 -二、产品构成 ............................................. - 2 -三、型号 ................................................. - 2 -四、基本参数 ............................................. - 2 -五、液压系统原理图........................................ - 3 -六、使用方法 ............................................. - 3 -七、千牛、兆帕、吨位对照表................................ - 4 -八、安全警示 ............................................. - 5 -九、保养要求 ............................................. - 5 -十、常见故障排除方法...................................... - 6 -LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。

二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。

三、型号拉力及型号编制方法如下L D Z200补充特征代号主参数：额定压力值，200KN(千牛)第二特征代号：S（数字显示式）；Z(指针式)第一特征代号：D（单油路）；S（双油路）产品类型代号：锚杆拉力计指针式拉力指示表附加特性。

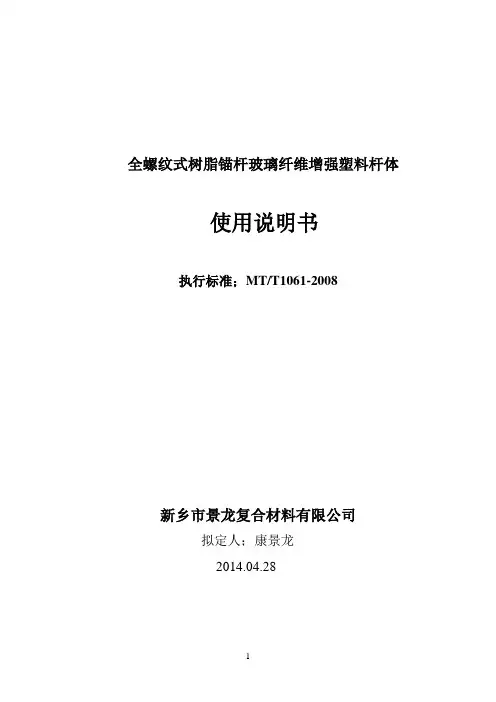

全螺纹式树脂锚杆玻璃纤维增强塑料杆体使用说明书执行标准；MT/T1061-2008新乡市景龙复合材料有限公司拟定人；康景龙2014.04.28全螺纹式树脂锚杆玻璃纤维增强塑料杆体使用说明书一、产品概述全螺纹式树脂锚杆玻璃纤维增强塑料杆体是由玻璃纤维纱、树脂、固化剂、填料等经过加热、固化成型的，锚杆杆体形状为全螺纹，螺纹旋向为左旋或右旋，其特点如下：1、杆体轻全螺纹式树脂锚杆玻璃纤维增强塑料杆体重量仅为同规格螺纹钢锚杆重量的1/4，易于安装施工、减轻劳动强度、节约运输成本。

2、耐腐蚀性强因为全螺纹式树脂锚杆玻璃纤维增强塑料杆体是由不饱和树脂及玻璃纤维纱复合而成的，所以它耐腐蚀、耐酸碱环境、不反射电子波、可满足耐久支护需求。

3、便于操作易切割；切割时不产生火花、对采煤机有一定的保护作用，便于综采作业、有利于安全生产、提高生产效率等。

4、强度高杆体抗拉强度大于等于300MPa、扭矩大于等于40N·m。

5、锚固力大由于产品采用全螺纹式，所以锚杆与煤层或石岩层接触面积充分，会提高锚固力。

二、产品用途及适用范围1、玻璃纤维增强塑料杆体的主要用途为加固岩体；2、煤矿巷道、地铁隧道、公路隧道的锚杆支护。

三、产品规格型号玻璃纤维增强塑料杆体为左旋或右旋的全螺纹形状，煤矿经常使用的杆体直径规格为：18mm、20mm、22mm、长度分别为：1.6米、1.8米、2.0米、2.2米、2.4米；特殊锚杆长度随客户要求。

型号的组成及代表意义：全螺纹式树脂锚杆玻璃纤维增强塑料杆体的型号及代表意义：M G S L D ／ L F 杆体尾部为非金属材料杆体长度，mm杆体直径，mm杆体为全螺纹式玻璃纤维增强塑料杆体锚杆四、使用环境条件玻璃纤维增强体杆体适用于水、酸、碱等腐蚀性岩体。

五、结构特征玻璃纤维增强塑料杆体，杆体全长为螺纹式，螺杆旋向一般为右旋，螺距一般为10mm的圆头螺纹。

锚杆由杆体、托盘、螺母组成。

如下图1——锚杆杆体2——托盘3——螺母六、工作原理玻璃钢锚杆打入岩层后，在树脂锚固剂的作用下，使玻璃纤维增强塑料锚杆杆体与岩体粘接在一起，在玻璃钢锚杆和围岩受力状态发生改变，提高岩体整体刚度，增强岩体的抗变形能力和承载力。

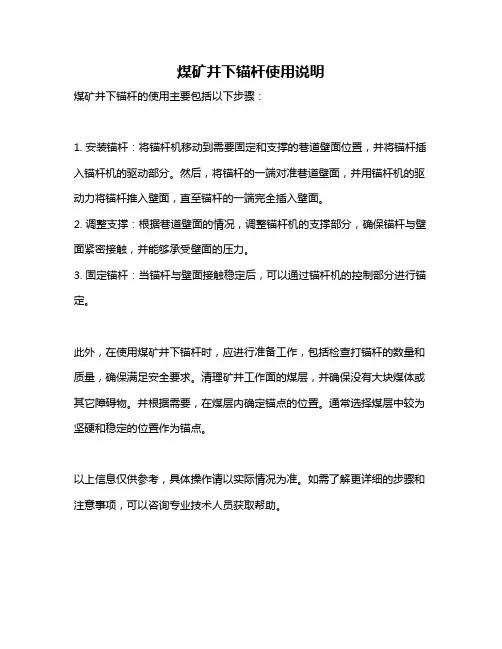

煤矿井下锚杆使用说明
煤矿井下锚杆的使用主要包括以下步骤：
1. 安装锚杆：将锚杆机移动到需要固定和支撑的巷道壁面位置，并将锚杆插入锚杆机的驱动部分。

然后，将锚杆的一端对准巷道壁面，并用锚杆机的驱动力将锚杆推入壁面，直至锚杆的一端完全插入壁面。

2. 调整支撑：根据巷道壁面的情况，调整锚杆机的支撑部分，确保锚杆与壁面紧密接触，并能够承受壁面的压力。

3. 固定锚杆：当锚杆与壁面接触稳定后，可以通过锚杆机的控制部分进行锚定。

此外，在使用煤矿井下锚杆时，应进行准备工作，包括检查打锚杆的数量和质量，确保满足安全要求。

清理矿井工作面的煤层，并确保没有大块煤体或其它障碍物。

并根据需要，在煤层内确定锚点的位置。

通常选择煤层中较为坚硬和稳定的位置作为锚点。

以上信息仅供参考，具体操作请以实际情况为准。

如需了解更详细的步骤和注意事项，可以咨询专业技术人员获取帮助。

设计一、设计规范与技术标准（一）设计规范1．《公路挡土墙设计与施工技术规范》（送审稿）2．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）3.《混凝土结构工程施工及验收规范》（GB50204-92）4．《公路桥涵地基与基础设计规范》（JTJ024-85）5．《公路工程抗震设计规范》（JTJ004-89）6．《公路路基施工技术规范》（JTJ033-95）7．《公路桥涵施工技术规范》（JTJ041-2000）（二）技术标准1．地震烈度：地震基本烈度Ⅷ度。

二、主要材料（一）混凝土竖向肋柱、横向Ⅰ型、Ⅱ型肋柱柱身均采用25号混凝土。

混凝土必须是《混凝土结构工程施工及验收规范》（GB50204-92）所规定的混凝土。

（二）普通钢筋设计采用钢筋为HBR235和HBR335两种，HBR235钢质量要求符合《钢筋混凝土用热轧光圆钢筋》（GB13013－91）标准；HBR335钢质量要求符合《钢筋混凝土用热轧带肋钢筋》（GB1499－98）标准。

（三）锚杆材料锚杆采用符合《钢筋混凝土用热轧带肋钢筋》（GB1499－98）国家标准生产的Ⅱ级钢筋，计算直径32毫米，外径34.5mm，钢筋抗拉抗压设计强度为340MPa。

（四）水泥砂浆水泥砂浆的配比依据《混凝土结构工程施工及验收规范》（GB50204-92）的规定。

灌浆材料采用25号水泥砂浆（灰砂比1：1，水灰比1：0.42，砂子粒径不得大于2mm），灌浆水泥采用新鲜无结块的425号普通硅酸盐水泥，其氯化物和硫酸盐的含量应严格控制，以防对锚杆钢筋腐蚀。

可适当掺入对锚杆无腐蚀作用的膨胀剂。

说明三、设计要点（一）布置原则及尺寸关系肋柱边坡均平行于路线布设，肋柱平均间距3.4米，对应位置关系参照框架形护坡典型横断面图（图五）。

（二）全墙结构1．框架形护坡墙背土压力按库仑土压力公式计算，结构计算根据肋柱的不同形式按一端铰支的超静定连续梁计算，根据确定的内力按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）对纵横向肋柱进行配筋，参照《公路挡土墙设计与施工技术规范》（送审稿）10.3节的规定计算锚杆锚固段长度，并采用计算破裂面确定锚杆总长。

MA产品执行标准标号: MT/T979LDZ-200矿用锚杆拉力计使用说明书一、用途 ................................................. - 2 -二、产品构成 ............................................. - 2 -三、型号 ................................................. - 2 -四、基本参数 ............................................. - 2 -五、液压系统原理图........................................ - 3 -六、使用方法 ............................................. - 3 -七、千牛、兆帕、吨位对照表................................ - 4 -八、安全警示 ............................................. - 5 -九、保养要求 ............................................. - 5 -十、常见故障排除方法...................................... - 6 -LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。

二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。

三、型号拉力及型号编制方法如下L D Z 200补充特征代号主参数：额定压力值，200KN(千牛)第二特征代号：S（数字显示式）；Z(指针式)第一特征代号：D（单油路）；S（双油路）产品类型代号：锚杆拉力计指针式拉力指示表附加特性。

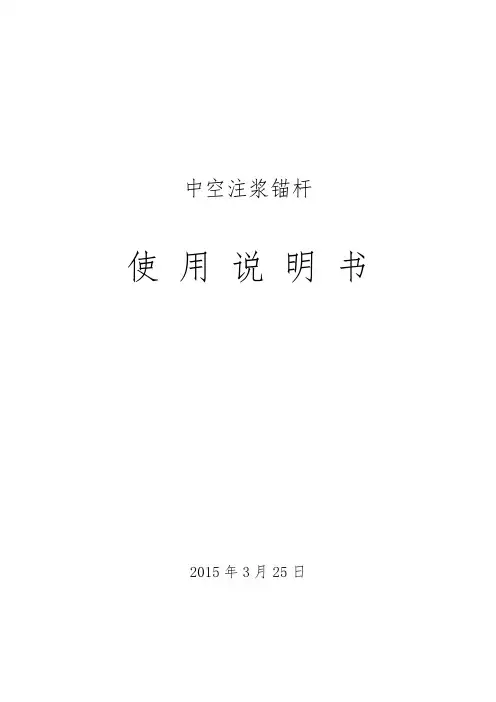

中空注浆锚杆使用说明书2015年3月25日1 概述1.1 产品特点在煤矿巷道中普遍存在着软弱围岩、断层破碎带、高应力大变形等复杂地质条件，给巷道控制带来了极大的困难，而用普通锚杆进行支护效果比较差。

采用中空注浆锚杆进行支护，将注浆及锚固功能一体化，将大大提高软弱、破碎围岩的强度。

并具有以下特点：（1）采用厚壁无缝钢管为材料、表面螺纹成形工艺以及做工精良的配件，真正实现了注浆、锚固的统一。

（2）锚杆杆体具有连续的波形螺纹，提高浆液与杆体的结合力，也可以作为钻杆配合钻头完成钻孔。

（3）作为钻杆的锚杆体无需拔出，其中空可作为注浆通道，从里至外进行注浆。

（4）止浆塞使注浆能保持较强的注浆压力，充分地充填空隙，固定破碎岩体，高强度的垫板、螺母可以将深层围岩应力均匀地传递到周壁围岩上，达到围岩与锚杆互为支护的目的。

1.2 主要用途及使用范围中空注浆锚杆主要用于矿山巷道、硐室、交叉点软岩、破碎等加固，也可用于隧道、边坡等岩土工程的补强加固。

1.3 型号及主要技术参数中空注浆锚杆的型号如下：M Z GK □—□/ □钻孔直径/杆体外径强度中空杆体注浆锚杆1示例：MZGK200— 42/25 表示杆体破断力为200KN，适应最大钻孔直径为42mm、杆体外径为25 mm的中空注浆锚杆中空注浆锚杆的主要技术参数见表：2 工作原理采用中空注浆锚杆进行加固破碎围岩，将锚固、注浆一体化，可以改变围岩的松散结构，提高粘结力和内摩擦角，封闭裂隙，阻止水对岩体的侵蚀，使岩体强度显著提高，注浆加固可为锚杆提供可靠的着力基础，使锚杆对松软破碎围岩的锚固作用得以发挥。

采用锚注支护，对巷道围岩强度高、裂隙发育、破碎的加固效果更突出。

3 结构形式中空注浆锚杆主要由螺母、托板、止浆塞、中空杆体、锚头等组成，见结构图。

21—螺母； 2—托板； 3—止浆塞； 4—杆体； L—杆体长度螺母：能将围岩应力集中传递到托板上。

拱形托板：能承受更大的围岩应力。

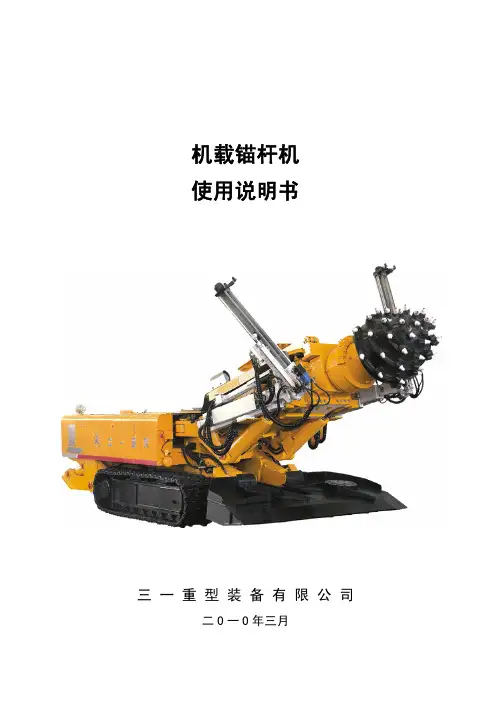

机载锚杆机使用说明书（此处放产品图片）三 一 重 型 装 备 有 限 公 司二O一O年三月目录序言 (2)特别提示 (3)重要安全事项 (4)第1节产品技术特点 -------------------------------------------------5 第2节主要技术参数 -------------------------------------------------- 5 第3节主要结构与工作原理 ------------------------------------------6 第4节安装调整 --------------------------------------------------------13 第5节锚杆机操作说明 -----------------------------------------------14 第6节 锚杆机常见故障与维修 --------------------------------------21序言衷心感谢您选用三一重装掘进机，我们将为您提供优质的产品和星级的售后服务！由于锚杆机部分无论从结构、安装、操作都具有独立性，所以本说明书对锚杆机部分进行编写。

掘进机实现了巷道掘进与锚索锚杆支护作业的连续性。

锚杆机可钻锚杆孔、搅拌树脂药卷和安装锚索锚杆，并且对锚杆螺母进行拧紧，达到初始预紧力要求。

掘进机能实现连续切割、装载、运输作业。

该机适用于煤巷或半煤岩以及软岩的巷道掘进与锚索锚杆支护作业。

本使用说明书向您介绍该机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。

为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。

请您在操作前仔细地阅读本说明书，这将会：——帮助您了解本机器；——避免由于不适当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。

全长锚固树脂锚杆使用说明书执行行业标准MT146.1-2002MT146.2-2002山西焦煤集团西山支护器材开发有限责任公司公司地址：山西省太原市万柏林区西矿街河南巷6号电话传真：全长锚固树脂锚杆使用说明书1.概述1.1产品特点全长锚固树脂锚杆支护强度高、能有效防止瓦斯从锚孔外泄、锚杆断裂产生火花等现象。

全长锚固树脂锚杆锚固剂执行MT146.1─2002，全长锚固树脂锚杆金属杆体及其附件执行MT146.2─2002.。

1.2适用范围全长锚固树脂锚杆主要适用于巷道两帮、顶板支护及设备基础加固等。

1.3品种、规格全长锚固树脂锚杆锚固剂:MSCK2355/2340/2380、MSK2680、MSZ2360/2380/2680 全长锚固树脂锚杆金属杆体：MSGLW─335/(18、20、22)×(1800～2400)；1.4型号的组成及其代表意义1.4.1全长锚固树脂锚杆锚固剂型号表示方法M S □□□长度，cm直径，mm类型CK超快速；K快速；Z中速；树脂锚固剂锚杆1.4. 2全长锚固树脂锚杆金属杆体型号表示方法MS G L W─335/ □×□杆体长度，mm杆体直径，mm杆体材质无纵肋螺纹钢杆体树脂锚杆1.5使用环境条件全长锚固树脂锚杆主要适用于高瓦斯矿井矿井巷道顶板、两帮支护及围岩破碎段的加强支护。

2、结构特征及支护原理2.1结构：全长锚固树脂锚杆由树脂锚固剂和金属杆体两部分组成。

树脂锚固剂由相互分隔的树脂胶泥和固化剂组成；金属杆体由杆体、托板、螺母组成。

2.2支护原理：在锚杆安装搅拌过程中，依靠杆体螺纹将树脂锚固剂推向孔底，使锚固体与煤壁或顶板形成共同受力整体，从而达到支护效果。

3、技术特性及技术参数3.1树脂锚固剂按凝胶时间的不同进行分类见表1。

表13.2产品锚固力符合表2之规定。

3.3常用树脂锚固剂尺寸要求见表3表33.4金属杆体尺寸要求见表4表43.5 锚固剂抗压强度环境温度为(22±1)℃、龄期24h条件下，用于端锚的锚固剂其抗压强度应不小于60Mpa。

等强螺纹钢式树脂锚杆金属杆体执行标准：MT146.2-2002使用说明书XXXXX有限公司二〇一一年七月二十一日一、产品用途及特点等强螺纹钢式树脂锚杆金属杆体产品广泛用于井下岩巷，半煤岩巷和煤巷锚杆支护，尤其适用于井下复杂条件下巷道及硐室支护。

该产品与树脂锚固剂配套使用，其特点：1、强度增长快、强度高，安装后不仅能及时承受载荷，而且锚固力大。

2、安装操作方便，工人劳动强度低，支护效率高。

3、吨煤支护成本大大降低。

本产品是依据MT164.2-2002标准生产的。

二、产品特性及结构等强螺纹钢式树脂锚杆金属杆体主要材质优先选用屈服强度大于335 MPa螺纹钢，使搅拌树脂锚固剂和安装锚杆一体化，有利于提高安装速度和提高锚杆预紧力。

其规格型号可根据不同用途、地质条件、强度要求设计和选用。

1、等强螺纹钢式树脂锚杆金属杆体装配结构图：1.杆体2.托盘3.螺母2、型号说明MSGLD——/ ×杆体长度（mm）杆体直径（mm）杆体屈服强度（MPa）等强螺纹钢式树脂锚杆如规格型号MSGLD-335/22×2500：表示屈服强度大于335MPa，杆体直径为22mm，杆体长度为2500mm的等强螺纹钢式树脂锚杆。

三、产品规格型号和技术参数四、工作原理及安装使用1、工作原理：等强螺纹钢式树脂锚杆金属杆体由不同强度材质的杆体及其附件与配套树脂锚固剂一同使用。

根据设计锚固长度，将杆体插入放好锚固剂的孔洞中，经过搅拌后，锚固剂产生化学反应，在一定时间内，将杆体与煤岩粘合为一体固定在岩壁中，螺纹端加装防护网及承载托盘后，用螺母拧紧以达到支护作用，从而有效的形成高强预应力支护，能够控制顶板稳定，适应外围岩石移动，能够有效减少甚至消除离层，解决顶板垮冒，由多种支护形式和结构组成预应力支护体系，实现了机械安装，大大提高了支护的安全可靠性。

2、安装使用（1）、根据设计选用金属杆体和锚固剂。

（2）、在标定的锚固基体上钻孔，钻孔直径、深度与锚杆规格相配套。

中空注浆螺旋锚杆使用说明书一、概述我厂位于风景秀丽的泰山脚下，在煤矿系统领导及专业人员的帮助下，经过全厂职工的共同努力，通过百余次井下试验，终于研制成功了中空注浆螺旋锚杆，该产品主要用于煤巷锚护。

锚杆支护与传统的棚式支护相比，具有显著的技术经济优越性。

并于2007年05月23日获得国家专利，专利号为ZL 2006 2 0082939.8。

该产品的产生将会给煤矿系统带来极大的经济效益及社会效益。

1、产品特点（1）该产品安装后，即可实现全长锚固，预锚力可达4吨以上。

（2）注浆压力高于同类其它产品，注浆液扩散面积提高，可有效提高巷道支护质量，节约锚杆使用量。

（3）渗透范围大，锚固力强，且不返浆、不漏浆。

（4）此产品可做锚杆用，同时具有注浆管的功能，适合注水灰比在0.4~0.55之间的水泥浆和灰砂比1：1，水灰比在0.35~0.45之间的水泥砂浆。

2、产品适用范围主要用于矿井巷道加固和道路、桥梁基础护坡方面，被加固岩体的硬度系数<7。

3、产品型号说明及品种规格4、产品执行标准：企业标准（Q/TDJ09002-2007）《中空注浆螺旋锚杆》和CECS 22:2005《岩石锚杆（索）技术规程》二、产品结构特征及工作原理1、总体结构图（见图1）图12、工作原理该产品的杆体呈螺旋丝杠结构，尾部焊接在无缝钢管上，加工有管螺纹。

为使水泥顺利渗入岩缝，管壁周围均匀分布了许多溢浆孔。

在高压下，泥浆通过管腔从孔中溢出，渗入各个岩缝，起到粘结、密封、加固的作用，从而防止巷道变形、透水或塌方等事故的发生。

为增加杆体耐磨度，螺旋头部作了硬化处理；为防止水泥在高压下返浆外溢，杆体尾部装有密封套、托盘、螺母等。

三、技术特性及技术参数试验测定技术参数如下：直线度:杆体直线度公差≤2mm/m。

锚固段焊管破断力>50kN。

延伸率δ5>9%。

杆体尾部焊接部位及螺纹承载力>50 kN托盘承载力>40 kN。

锚固力≥50kN。
