金属材料抗拉强度和断后伸长率的测量不确定度评定研究

金属材料的抗拉强度断后伸长率和断面收缩率的不确定度评定抗拉强度是指材料在拉伸过程中抵抗拉力的能力。

对于金属材料的抗拉强度，其不确定度评定主要包括以下几个方面：1.采样样品选择不确定度：抗拉强度是对材料整体性能的反映，因此选取样品时需要考虑材料的均匀性和代表性。

样品的几何形状、尺寸和制备工艺等都会对抗拉强度的测试结果产生影响。

2.设备精度不确定度：抗拉强度测试需要使用专用的拉伸试验机，该设备的精度对测试结果会产生影响。

因此，在开展抗拉强度测试时需要校准设备，并确保测试设备的稳定性和准确性。

3.试验过程中的操作不确定度：抗拉强度的测试需要在一定的试验条件下进行，包括温度、速度等方面的控制。

试验中操作人员的技术水平和经验也会对抗拉强度测试结果的准确性产生影响。

4.统计分析方法的不确定度：抗拉强度的测试结果需要进行统计分析，并计算平均值和标准差等统计参数。

统计分析方法的选择和数据处理的准确性会对抗拉强度的不确定度评定产生影响。

以上是抗拉强度的不确定度评定的主要方面，通过合理的样品选择、设备校准和操作规范等措施可以降低抗拉强度测试的不确定度。

断后伸长率和断面收缩率是评估材料的延展性和塑性的重要指标。

对于断后伸长率和断面收缩率的不确定度评定，主要包括以下几个方面：1.断裂形态的不确定度：断后伸长率和断面收缩率是在材料断裂后对样品进行测量得到的。

在实际测试中，材料的断裂形态受到多种因素的影响，包括材料组织、应力状态、试验温度等。

因此，在进行断后伸长率和断面收缩率测试时，需要结合材料的断裂形态进行评估，以减小测试结果的不确定度。

2.测试方法的不确定度：断后伸长率和断面收缩率的测试需要依靠一定的试验方法和设备。

测试方法的选择和设备的精度会对测试结果产生影响。

因此，在进行测试时需要选择适合的测试方法，并确保测试设备的准确性和稳定性。

3.试验数据的处理不确定度：断后伸长率和断面收缩率的测试结果需要进行数据处理和统计分析。

金属材料拉伸试验测量结果不确定度分析1. 引言1.1 背景介绍金属材料拉伸试验是一种常见的材料力学试验方法，用于评估金属材料的力学性能。

通过施加拉力使金属试样受力并延展，从而测量金属材料在拉伸过程中的强度、延伸性能等指标。

金属材料的拉伸性能对其在工程领域的应用起着关键作用，因此准确测量金属材料的拉伸性能对于保证产品质量和安全具有重要意义。

在进行金属材料拉伸试验时，除了要了解试验原理和操作步骤外，也需要考虑测量结果的不确定度。

不确定度反映了实验结果的精确度和可靠性，对实验结果的解释和应用都具有重要意义。

对金属材料拉伸试验测量结果的不确定度进行分析和讨论，有助于提高实验结果的可靠性，为进一步的研究和工程应用提供有力支持。

在本文中，将对金属材料拉伸试验测量结果的不确定度进行深入分析，探讨其影响因素和处理步骤，以期为相关研究提供参考和借鉴。

1.2 研究目的研究目的主要是对金属材料拉伸试验测量结果的不确定度进行分析，以探讨在实际应用中对其进行合理的评估和处理。

通过研究，我们旨在提高金属材料拉伸试验数据的可靠性和准确性，为相关领域的工程设计和科学研究提供可靠的基础数据支撑。

我们还希望通过对不确定度分析的深入探讨，进一步理解金属材料的力学性能以及其受到的影响因素，为未来的材料研究和工程应用提供参考和指导。

通过本次研究，我们将对金属材料拉伸试验测量结果的不确定度进行全面的分析和评估，为金属材料拉伸试验的实验方法和数据处理提供更为有效的指导和规范。

2. 正文2.1 金属材料拉伸试验原理金属材料拉伸试验是一种常用的材料力学试验方法，用于评估材料的拉伸性能。

在拉伸试验中，试样受到外部拉力作用，逐渐拉伸直至断裂。

通过测量试样的拉伸力和变形，可以获得材料的拉伸强度、屈服强度、延伸率等力学性能参数。

拉伸试验的基本原理是根据胡克定律，即拉伸力与试样上的应变成正比。

拉伸试验通常采用金属材料的标准试样，如圆柱形试样或矩形试样。

试样在测试机上夹持，施加一定速度的拉伸载荷，同时测量试样的拉伸力和伸长变形。

金属材料拉伸试验测量结果不确定度分析金属材料拉伸试验是对金属材料力学性能进行评价的重要方法之一，而对拉伸试验测量结果的不确定度分析则是评价和提高测试数据可靠性的关键环节。

本文将对金属材料拉伸试验测量结果不确定度的分析进行探讨，以期提高对金属材料性能评价的准确性和可靠性。

1.1 实验设备的分辨率和精度拉伸试验的测量结果不确定度受到实验设备的分辨率和精度的影响。

拉伸试验机的载荷传感器和位移传感器的分辨率和精度，会直接影响到试验中测得的载荷和位移数据的准确性。

试样的尺寸测量、截面面积测量等实验设备的精度也会影响到拉伸试验测量结果的准确性。

1.2 试样制备和标定误差试样的几何形状和尺寸精度受到试样制备过程的影响，试样的几何尺寸测量精度和截面积计算误差等都会影响到拉伸试验测量结果的准确性。

试样的标定误差也会对拉伸试验测量结果的不确定度造成影响。

1.3 实验环境的影响实验环境的温度、湿度等因素会对实验设备和试样的性能产生影响，从而影响到拉伸试验测量结果的准确性。

在拉伸试验中需要对实验环境进行控制和记录，以降低实验环境对拉伸试验测量结果的不确定度产生的影响。

1.4 操作人员技能和操作误差操作人员的技能和经验直接影响到拉伸试验的操作质量，例如试样安装、负荷施加、位移测量等操作都需要操作人员具备一定的技能和经验，否则将会产生较大的操作误差，从而影响到拉伸试验测量结果的准确性。

在实际操作中需要对操作人员进行培训和监督，提高操作技能和减少操作误差的产生。

2.1 不确定度的类型拉伸试验测量结果的不确定度可以分为随机不确定度和系统不确定度两种类型。

随机不确定度是由于试样的不均匀性、试验设备的测量误差等造成的不确定度，而系统不确定度则是由于试验设备、试样制备和标定等方面的系统性误差所导致的不确定度。

对这两种类型的不确定度进行分析，可以全面评价拉伸试验测量结果的可靠性。

对拉伸试验测量结果的不确定度进行分析，可采用GUM(指导亚模型)方法和Monte Carlo模拟方法。

金属材料抗拉强度和断后伸长率的测量不确定度评定研究摘要：抗拉强度是金属在静拉伸条件下的最大承载能力，断后伸长率是断裂后标距的伸长与原始标距的之比的百分率，是金属材料的最主要力学性能指标。

根据JJF 1059.1-2012《测量不确定度评定与表示》，对ISO 6892-1:2016 《金属材料拉伸试验第1部分：室温试验方法》中抗拉强度和断后伸长率A的影响因素进行了分析,对测量不确定度的主要分量进行量化,评定了抗拉强度和断后伸长率A的测量不确定度。

关键词：金属材料；不确定度；室温拉伸试验；抗拉强度；断后伸长率1 引言所有零部件以及产品在使用过程上往往会受到外力的作用，因此要求金属材料必须在一定程度上具有承受机械载荷而不超过允许变形或破坏的能力，我们把这种能力称为金属材料的力学性能。

室温拉伸试验方法是目前使用最普遍的力学性能的试验方法。

为了更有效地使用和分析金属材料，我们需要了解材料的力学性能以及影响力学性能的主要因素。

试样制备方法、检测设备和仪器、测试方法和结果的处理都会影响力学性能的测量结果，包括抗拉强度、屈服强度、规定塑性延伸强度、断后伸长率等。

分析各影响因素对力学性能合成标准不确定度的贡献，可以帮助我们找到主要因素，继而对这些主要因素进行控制和改进。

2 概述2.1测试设备(1)万能试验机：新三思CMT-5205微机控制电子万能试验机，精度：0.5级；(2)游标卡尺：广陆数显游标卡尺，测量范围：（0~150）mm，分辨力：0.01mm，不确定度：U=0.01mm（k=2）；(3)打点机：上海东星建材试验设备公司DD-II连续式标点机。

2.2 试验条件环境条件：室温（23±5）℃，湿度（20~80）%RH。

应变速率：根据标准ISO 6892-1:2016采用试验速率控制的方法A2进行基于横梁位移计算得到应变速率控制。

2.3被测对象热轧钢板t=40mm。

2.4试验方法及过程试验方法：ISO 6892-1:2016 《金属材料拉伸试验第1部分：室温试验方法》试验过程：确认环境条件是否满足标准要求，同时确认万能试验机、游标卡尺等设备是否处于有效校准周期内，是否处于正常使用状态。

测量不确定度的评定报告一、金属材料抗拉强度、断后伸长率和断面收缩率的试验概述试验采用万能材料试验机， 依据 GB ／T228.1-2010《金属材料 拉伸试验 第1部分：室温试验方法》，对螺栓在室温下进行试验，以规定速率施加拉力，直至试样断裂，在同一试验条件下，试验共进行9次。

测得抗拉强度、断后伸长率和断面收缩率。

二、抗拉强度不确定度的评定：数学模型：()Rmv u rep u Fm u Rm u rel rel rel crel 222)()()(++=式中：Rm —— 抗拉强度； Fm —— 最大力； rep —— 重复性；Rmv ——拉伸速率对抗拉强度的影响；使用9个试样得到测量数值，结果见表1，试验标准偏差按贝塞尔公式计算：式中：批准/日期： 审核/日期： 制定/日期：测量不确定度的评定报告表1 重复性试验测量结果序号 抗拉强度 Mpa断后伸长率 %断面收缩率 %1 1344.7 6.9 52 2 1345.5 6.8 513 1346.6 6.8 514 1346.7 7.2 515 1347.0 7.1 526 1349.3 7.2 527 1354.5 6.9 538 1356.8 7.2 539 1360.4 7.1 51 平均值 1350.2 Mpa 7.02 % 51.78 % 标准偏差 5.64 Mpa 0.172 % 0.833 % 相对标准偏差0.418%2.45%1.609%2.1 A 类相对标准不确定度分量的评定： 评定三个试样测量平均值的不确定度： )(rep u rel =3%418.0=0.241 %2.2 最大力Fm 的B 类相对标准不确定度分量 )(Fm u rel 的评定： 试验机测力系统示值误差带来的相对标准不确定度)(Fm u rel 1.0级的拉力试验机示值误差为±1.0% ，按均匀分布考虑则 )(Fm u rel =3%0.1=0.577 %2.3 拉伸速率影响带来的相对标准不确定度分量)(Rmvu rel 试验得出，在拉伸速率变化范围内抗拉强度最大相差10Mpa,所以，拉伸速率对抗拉强度的影响是±5Mpa,按均匀性分布考虑：)(Rmv u =35= 2.877 )(Rmv urel =2.1350877.2= 0.21%批准/日期： 审核/日期： 制定/日期：测量不确定度的评定报告2.4 抗拉强度的合成相对不确定度：()Rmv u rep u Fm u Rm u rel rel rel crel 222)()()(++==222%)21.0(%)577.0(%)241.0(++=0.66 %2.5 抗拉强度的扩展相对不确定度： 取包含概率p = 95%，按k =2: )(*)(m m R u k R U rel rel ==2X0.66%=1.32%三、断后伸长率不确定度的评定：数学模型：断后伸长（Lu-Lo ）的测量应准确到±0.25mm 。

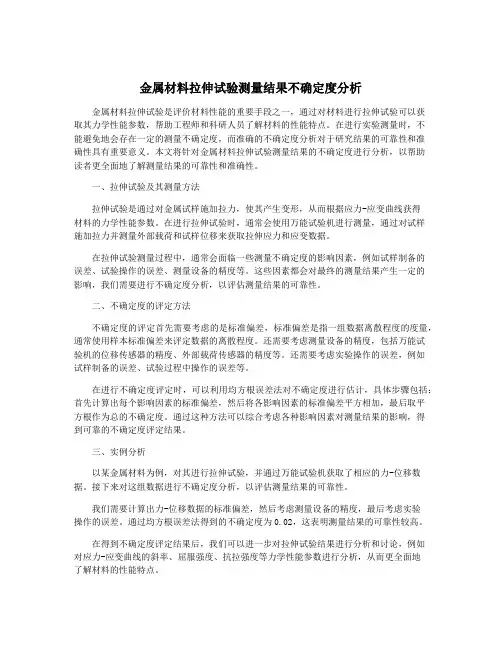

金属材料拉伸试验测量结果不确定度分析金属材料的拉伸试验是常用的实验方法，用于评估金属材料的力学性能。

在进行拉伸试验时，经常需要对测量结果进行不确定度分析，以确定测量结果的可靠性和精确度。

拉伸试验的测量结果通常包括材料的最大拉伸强度、屈服强度、延伸率等，这些参数对于评估材料的性能和使用范围至关重要。

由于各种因素的影响，拉伸试验的测量结果往往存在一定的不确定度。

测量仪器的精度和准确度是影响测量结果不确定度的重要因素。

如果测量仪器的精度较低或者存在系统误差，会导致测量结果偏离真实值，从而增大测量结果的不确定度。

在进行拉伸试验时，需要选择合适的仪器，并进行仪器校准和检验，以保证测量结果的可靠性。

操作人员的技术水平和操作方法也会对测量结果的不确定度产生影响。

在拉伸试验过程中，需要保证操作人员的技术水平高、严格按照操作规程进行操作，以减小人为误差的影响。

还需要注意对样品的处理、夹具的选择以及试验环境的控制等因素，以确保实验条件的一致性，减小不确定度。

样品本身的特性和试验条件也会对测量结果的不确定度有所影响。

金属材料的组织结构、化学成分、形状等特性会影响其力学性能的测量结果。

在进行拉伸试验时，需要对样品的制备、尺寸和形状进行控制，以减小试样之间的差异，提高测量结果的精确度。

测量结果的不确定度分析需要使用统计方法进行处理。

通常使用标准偏差或扩展不确定度等指标来评估测量结果的不确定度大小。

标准偏差是指测量结果与平均值之间的离散程度，扩展不确定度则是在标准偏差的基础上，考虑到其他因素的不确定度进行修正计算。

通过进行不确定度分析，可以评估测量结果的精确度和可靠性，并为后续的数据处理和结果分析提供依据。

金属材料拉伸试验的测量结果不确定度分析是确保测量结果可靠性和精确度的重要步骤。

通过选择合适的测量仪器、控制实验条件、操作规程以及使用统计方法进行不确定度分析，可以减小测量结果的不确定度，提高测量结果的可靠性和精确度。

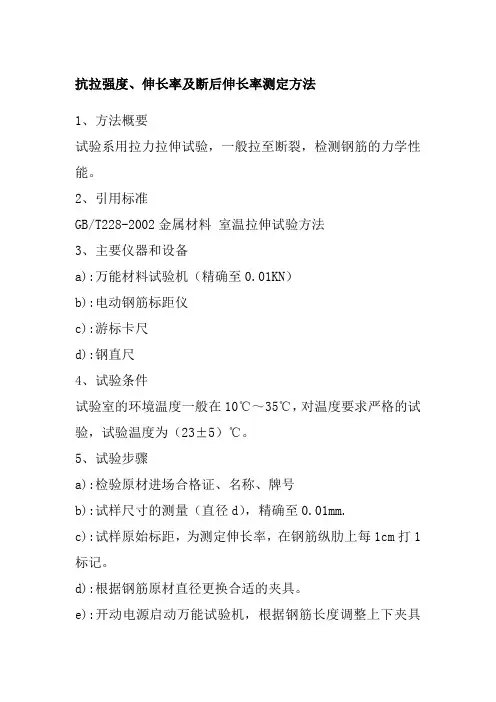

抗拉强度、伸长率及断后伸长率测定方法1、方法概要试验系用拉力拉伸试验，一般拉至断裂，检测钢筋的力学性能。

2、引用标准GB/T228-2002金属材料室温拉伸试验方法3、主要仪器和设备a):万能材料试验机（精确至0.01KN）b):电动钢筋标距仪c):游标卡尺d):钢直尺4、试验条件试验室的环境温度一般在10℃～35℃，对温度要求严格的试验，试验温度为（23±5）℃。

5、试验步骤a):检验原材进场合格证、名称、牌号b):试样尺寸的测量（直径d），精确至0.01mm.c):试样原始标距，为测定伸长率，在钢筋纵肋上每1cm打1标记。

d):根据钢筋原材直径更换合适的夹具。

e):开动电源启动万能试验机，根据钢筋长度调整上下夹具的距离。

并夹稳钢筋关闭防护网。

f):关闭回油阀，打开进油阀，调整拉伸速率使机器开始运转并观察显示器g):指出上屈服点和下屈服点。

h):拉至钢筋断裂，完成拉伸试验整个过程i):取下试验完成后的钢筋，关闭试验仪器，取下试验夹具。

j):记录屈服荷载F el和最大荷载F m。

k):拉断处到最邻近标距端点的距离大于1/3 L u。

（测量断后标距的量具其最小刻度值不大于0.1mm。

）l):断后伸长率的测定。

将断裂后的钢筋在断裂处对齐，尽量使标记所在的轴线在同一条直线上，以断裂处为中心点，向两边各数1/2原标距长度所对应的标记格数（原标距为L O=5d），量测断后标距的实际长度L，精确到0.25mm。

6、结果处理a): 伸长率计算：A= ( L u-L0 ) / L0×100%b):抗拉强度R m(Mpa）: R m= F m/Sc):断后伸长率A(%) : A = (L O-L) / L O×100%注：S—钢筋横截面积（mm2）1 Mpa=1 N/ mm2强度结果修约至1Mpa,伸长率结果修约至0.5%。

结果的判定：1）钢筋力学性能标准要求2) 判定规则：如果一组拉伸试样中，每根试样的所有试验结果都符合产品标准的规定，则判定该组试样拉伸试验合格；如果有一根试样的某一项指标（屈服强度、抗拉强度、伸长度）试验结果不符合产品标准的规定，则应加倍取样，重新检测全部拉伸试验指标，如果仍有一根试样的某一项指标不符合规定，则判定该组试样拉伸试验不合格。
