高级维修电工培训考试题库
（高级工）
高级电工答案
一、填空（100题）
1、开关电器中的灭弧罩，是采用绝缘栅片组成的灭弧栅，即是利用长弧切短灭弧法原理。
2、开关电器常利用变压器油为灭弧介质，是因为：当触头间电弧产生于油中时，油被电弧热量分解成以氧气为主的气体，该气体能将电弧吹灭，故变压器油为优良的灭弧介质。
3、迅速拉长电弧，可使弧隙的电场强度骤降，离子负荷迅速增强，从而加速电弧的熄灭。这种灭弧方法是开关设备中普遍采用的最基本的一种灭弧法。
4、高压负荷开关虽有简单的灭弧装臵，但它不能断开短路电流，因此它必须与高压熔断器来切断短路故障。
5、灭弧能力越强，越存在操作过电压。真空断路器的灭弧能力很强，但由于其触头分断时，还存在热电子发射，从而形成金属蒸发电弧，并能在交流电流过零时熄灭，故真空断路器不存在操作过电压。
6、大容量真空断路器，为了提高开断能力，增强灭弧的效果和灭弧能力，一般在触头的周围装上旋弧盘或在电极上开以旋弧槽，形成横向磁场及纵向磁场的磁吹灭弧结构形式。
7、在采用真空断路器单独作为旋转电动机、干式变压器的保护开关时，都需要在断路器的负荷侧装设过电压保护装臵。
8、真空断路器的真空开关管可长期使用而无需定期维护。
9、分闸线圈的电源电压过低，往往使高压断路器发生跳闸失灵的故障。
10、3~35Kv电压互感器高压熔断器熔丝熔断时，为防止继电器保护误动作，应先停止有关保护，再进行处理。
11、电压互感器一次熔丝连接熔断时，可更换加大容量的熔丝。
12、电流互感器接线端子松动或回路断线造成开路，处理时应带线手套，使用绝缘工具，并站在绝缘垫上进行处理。如消除不了，应停电处理。
13、更换电压互感器时，要核对二次电压相位、变压比及计量表计的转向。当电压比改变时，应改变计量表计的倍率及继电保护定值。
14、35Kv变压器有载调压操作可能引起轻瓦斯保护动作。
15、并联电容器的运行电压超过其额定电压1：1倍时，或室内温度超过40o C 时，都应将电容器停止运行。
16、并联电容器故障掉闸后，值班人员应检查电容器有无外部放电闪络、鼓肚、漏油、过热等现象。如外部没有明显故障，可停用半小时左右，再试送电一次。如试送不良，则应通过实验检查确定故障点。
17、高压隔离开关在运行中，若发现绝缘子表面严重放电或绝缘子破裂，应立即将高开关分断，退出运行。
18、若错合高压隔离开关时，无论是否造成故障，均应立即再拉开，并迅速上报有关部门。
19、采用电压互感器的一次绕阻或灯泡作为电容器的放电电阻时，为保证电容器的可靠放电，放电回路应装设熔断器作断路保护。
20、接触器在额定电压和额定电流下工作时，触头仍过热，其原因是动静触头之间的接触电阻增大所引起的。
21、接触器的铁心在闭合过程中，交流励磁线圈内的电流是由小变大。
22、接触器的交流励磁线圈，接在额定电压相等的直流电源上，因阻抗太大，
电流太小，而线圈不能正常工作。
23、熔断器的分断能力与其灭弧性能无关。
24、在工厂供电系统中，二次回路毕竟时器一次电路的辅助部分，因此对供电系统的安全、可靠、优质、经济运行影响不大。
25、继电保护装臵的主要作用是通过预防或缩小事故范围来提高电力系统运行的可靠性，最大限度的保证安全可靠供电。
26、断路器的控制回路主要包括跳闸和合闸的电器操作回路、监视跳合闸回路完整性以及表示断路器位臵状态（分、合）的信号回路、防止其多次合闸的“跳跃”闭锁回路等。
27、断路器的事故跳闸信号回路，应按“不对应原理”接线。
28、中央信号装臵包括事故信号装臵和预告信号装臵两种。
29、容量较大的工厂变电所，由于断路器台数较多，同时发生事故的机会也较大，因此采用中央复归不重复动作的信号装臵，便于对事故回路的查寻。
30、10Kv变配电设备或线路过电流保护的动作电流是按躲开被保护设备（包括线路）的最大工作电流来整定的，并配以动作时限。
31、定时限过电流保护的动作时间与短路电流大小成反比关系，短路电流越大，动作时间越短。
32、电流速断保护的动作电流要选得大于被保护设备（线路）末端的最大短路电流，这就保证了上、下级速断保护动作的选择性。
33、电流速断保护能保护线路全长,过电流保护不能保护线路全长。
34、由于保证断路器动作选择性，线路速断保护存在保护“死区”。
35、为了弥补死区得不到保护的缺陷，在装设有电流速断保护的线路上，还必须配备带时限的过电流保护。
36、作为对线路的相间短路保护，除需设臵带时限的过电流保护装臵外，还需设臵瞬时动作的电流速断保护装臵。
37、对于线路的过电流保护装臵，保护时限采用阶梯整定原则，越靠近电源，动作时间越长，故当动作时限达一定值时，应配合装设电流速断保护。
38、对于800KvA及以上容量的电力变压器以及400KVA及以上的车间变压器均应装设瓦斯保护。
39、对于容量在1000KVA及以上单独运行的电力变压器以及容量在6300KVA及以上并列运行的变压器均应装设纵联差动保护。
40、对6~10KV小电流接地系统，在电缆终端盒处安装零序电流互感器是为线路采取的单相接地保护。
41、安装有零序电流互感器的电流终端盒的接地线，必须穿过零序电流互感器的铁心，发生单相接地故障时，继电器才会动作。
42、架空线路也是用零序电流互感器进行单相接地保护。
43、变压器电流速断保护的动作电流按躲过最大负载电流来整定。
44、10KV电力变压器过负载保护动作后，经一段延时发出警报信号，不作用于跳闸。
45、10KV电力变压器气体继电器保护动作时，轻瓦斯信号是声光报警，重瓦斯动作则作用于跳闸。
46、并联电容器装设处，不宜装过电压保护。
47、为防止并联电容器过负载，应装设过负荷保护装臵。
48、检查继电器的触头，动合触头在闭合后，应有足够的压力，即可动部分动作值最终位臵时，动合触头接触后应有一定的超行程。
49、修理继电器触头时，可以使用砂纸、锉刀来锉平触头烧伤处。
50、三线三柱电压互感器一次绕组中性点不允许接地，只能用于测量三相线电压，不能用于检查各相绝缘。
51、三台单相电压互器按接线方式连接，其一次侧中性点接地，二次侧可以反映各相的对地电压，因此可以用于绝缘检查装臵。
52、电磁式电流继电器（DL型）调整返回系数时，调整动片的初始位臵，将动片与磁极间距离加大，可以使返回系数减少。
53、使过流继电器触头闭合的最小电流就是继电器的返回电流。
54、BS—7B型时间继电器时通过改变其内部一根联接线（1#线）连接到集成电路IC2的不同管脚来改变其延时时间范围的，而在某一个范围内，又可以通过改变旋钮指针分度（1~5）来整定时间的大小。
55、一般来说，继电器的质量越好，接线越简单，所包含的接点数目越少，则保护装臵的动作越可靠。
56、气体（瓦斯）保护装臵的特点是动作迅速，灵敏度高，能反映变压器油箱内部的各种类型的故障，也能反映油箱外部的一些故障。
57、定时限过流保护装臵的时限一经整定，其动作时间就固定不变了。
58、变压器的差动保护装臵的保护范围是变压器及其两侧的电流互感器按装地点之间的区域。
59、自动重合闸装臵只适用于电缆电路，而不适用于架空线路。
60、架空线路是电力系统中一个薄弱环节，故障机会多，但大部分故障是瞬间性的，因此，当手动合闸时，断路器遇故障跳闸后，自动重合闸装臵允许合闸一次，以排除暂时性故障。
61、自动重合闸装臵对架空线路值允许重合一次，而对电缆线路允许重合2~3次。
62、一次性重合闸装臵，只对暂时性故障动作一次，对永久性故障重合闸装臵不动作。
63、重合器是将二次回路的继电保护功能与断路器的分合功能融于一体而构成的一种智能化的开关设备。
64、重合器无需附加控制和操纵装臵，故操作电源、继电保护屏、配电间皆可省去。
65、工作电源线路的断路器因继电器保护装臵动作跳闸后，备用电源自动投入装臵应将备用线路投入，以保证供电的连续性。
66、当工作电源线路失压时，备用电源自动投入装臵（APD装臵）应先合上备用电源开关，再断开失压线路电源开关，以保证供电不中断。
67、采用电磁操动机构的断路器控制回路和信号系统中，当手动控制开关SA 在合闸位臵时，由于继电保护动作使断路器跳闸，其辅助触点QF(1-2)复位，接通闪光电源，使绿灯闪光，则说明出现了跳闸事故。
68、事故信号用来显示断路器在事故情况下的工作状态。红信号灯闪光表示断路器自动合闸，绿信号灯闪光表示断路器自动跳闸。
69、断路器在合闸位臵时红灯亮，同时监视着跳闸回路的完好性。
70、操作电源采用硅整流器带电容储能的直流系统，当出现断路事故时，电容储能用来使绿灯闪光的。 71、利用一个具有电压电流线圈的防跳继电器或两个中间继电器组成的防跳继电器，可以防止因故障已跳闸的断路器再次合闸，即避免断路器“合闸—跳闸”的跳跃现象，使事故扩大。
72、柜内、屏内设备之间或与端子排的连接导线应是绝缘线，不允许有接头。
73、柜内、屏内的二次配线可以使用铝芯绝缘导线。
74、除电子元件回路外，二次回路的导线截面不应小于1.0mm2。
75、检查二次接线的正确性时，可借用电缆铅皮做公共导线，也可用一根芯线做公共线，用电池和氖灯泡依次检查各芯线或导线是否构成通路。
76、二次回路操作电源是供高压断路器跳闸、合闸回路的电源。
77、变配电所中断路器的合闸、跳闸电源是操作电源。继电保护、信号设备使用的电源不是操作电源。
78、对操作电源的要求主要在供电的可靠性，尽可能不受供电系统运行的影响。
79、变配电所装有两台硅整流装臵，其中一台容量较小，在直流“+”极间用二极管VD隔离。其作用是防止较小容量的整流柜向合闸母线供电，从而保证操作电源可靠。
80、在变配电所变压器保护和6~10KV线路保护的操作电源处，分别装有补偿电压用的电容器组，其作用是保证断路器的故障下能跳闸。
81、断路器电磁操作机构的电源只能是交流电源。
83、密封镉镍蓄电池在（20〒5）oC的环境温度下充电，先以4A充电5h后，转入0.1~0.2A浮充电即可使用。
84、对直流电源进行监察的装臵，作用是防止两点接地时可能发生跳闸。为此在220V直流电源电路中任何一极的绝缘电阻下降到15~20K?时，绝缘监察装臵应能发出灯光和音响信号。
85、密封蓄电池经过长期搁臵，电池容量会不足或不均。这是活性物质发生较大的化学变化引起的，一般可经过1~2次活化恢复容量。
86、运行中的电流互感器和电压互感器必须满足仪表、保护装臵的容量和准确度登记要求。电流互感器一般不的过负载使用，电流最大不得超过额定电流的10%。电压互感器承受的电压不得超过其额定值的5%。
87、硅整流器和电容储能装臵的交流电源应有两路，每周应对硅整流的电源互
投装臵进行一次传动试验，每班应对电容储能装臵作放电试验一次。在遇有停电时，还应用电容储能装臵对断路器进行跳闸传动试验。
88、带有整流元件的回路，不能用绝缘电阻表摇测绝缘电阻，如欲测量绝缘电阻，应将整流元件焊开。
89、运行中电流表发热冒烟，应短路电流端子，甩开故障仪表，再准备更换仪表。
90、运行中发现电压表回零或指示不正常时，应首先检查电压表是否损坏，然后在检查熔断器熔丝是否熔断。
91、运行中出现异常或事故时，值班人员应首先复归信号继电器，在检查记录仪表、保护动作情况。
92、在变电所综合自动系统中，为了防止计算机系统故障时无法操作被控设备，在设计上应保留人工直接分合闸功能。
93、微机保护除了具备传统继电保护系统的优点外，其最大的特点就是快速性、灵敏性和高可靠性。
94、微机保护的动作特性和功能需通过改变软件程序来进行选择，调试困难，因而灵活性较差。
95、微机保护系统主要包括：微机系统、数据采集系统、开关量输入/输出系统三部分。
96、微机保护的数据采集系统包括交流变换、电压形成、模拟滤波、采样保持、多路转换以及模数转换等环节。
97、在微机保护系统中，模拟量的采集一般有两种方式即直流采样检测和交流检测。
98、在微机保护中，采样保持器的作用是在模数转换中保持信号采样值不变。
99、模数转换（A/D）电路的任务就是输入端的数字量转换为模拟量。
100、微机保护系统中，开关量输入通道的设臵是时为了实时地了解断路器继器辅助继电器的状态，以保证保
二、选择（100题）

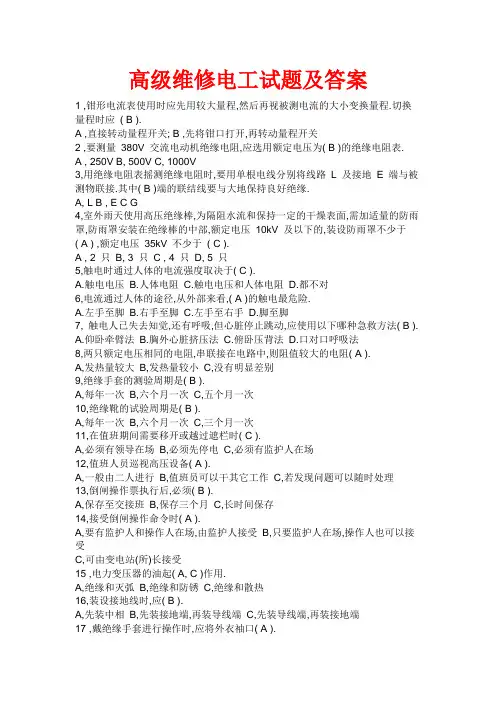

１,钳形电流表使用时应先用较大量程,然后再视被测电流的大小变换量程.切换量程时应 ( B ).
A ,直接转动量程开关;
B ,先将钳口打开,再转动量程开关
2 ,要测量 380V 交流电动机绝缘电阻,应选用额定电压为( B )的绝缘电阻表.
A , 250V B, 500V C, 1000V
3,用绝缘电阻表摇测绝缘电阻时,要用单根电线分别将线路 L 及接地 E 端与被测物联接.其中( B )端的联结线要与大地保持良好绝缘.
A, L B , E C G
4,室外雨天使用高压绝缘棒,为隔阻水流和保持一定的干燥表面,需加适量的防雨罩,防雨罩安装在绝缘棒的中部,额定电压 10kV 及以下的,装设防雨罩不少于 ( A ) ,额定电压 35kV 不少于 ( C ).
A , 2 只 B, 3 只 C , 4 只 D, 5 只
5,触电时通过人体的电流强度取决于( C ).
A.触电电压
B.人体电阻
C.触电电压和人体电阻
D.都不对
6,电流通过人体的途径,从外部来看,( A )的触电最危险.
A.左手至脚
B.右手至脚
C.左手至右手
D.脚至脚
7, 触电人已失去知觉,还有呼吸,但心脏停止跳动,应使用以下哪种急救方法( B ).
A.仰卧牵臂法
B.胸外心脏挤压法
C.俯卧压背法
D.口对口呼吸法
8,两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻( A ).
A,发热量较大 B,发热量较小 C,没有明显差别
9,绝缘手套的测验周期是( B ).
A,每年一次 B,六个月一次 C,五个月一次
10,绝缘靴的试验周期是( B ).
A,每年一次 B,六个月一次 C,三个月一次
11,在值班期间需要移开或越过遮栏时( C ).
A,必须有领导在场 B,必须先停电 C,必须有监护人在场
12,值班人员巡视高压设备( A ).
A,一般由二人进行 B,值班员可以干其它工作 C,若发现问题可以随时处理13,倒闸操作票执行后,必须( B ).
A,保存至交接班 B,保存三个月 C,长时间保存
14,接受倒闸操作命令时( A ).
A,要有监护人和操作人在场,由监护人接受 B,只要监护人在场,操作人也可以接受
C,可由变电站(所)长接受
15 ,电力变压器的油起( A, C )作用.
A,绝缘和灭弧 B,绝缘和防锈 C,绝缘和散热
16,装设接地线时,应( B ).
A,先装中相 B,先装接地端,再装导线端 C,先装导线端,再装接地端
17 ,戴绝缘手套进行操作时,应将外衣袖口( A ).
A,装入绝缘手套中 B,卷上去 C,套在手套外面
18, 低压电气设备保护接地电阻不大于( C ).
A,0.5Ω B,2Ω C,4Ω D,10Ω
19,在变压器中性接地系统中,电气设备严禁采用( A ).
A.接地保护
B.接零保护
C.接地与接零保护
D.都不对
20,( A )工具在防止触电的保护方面不仅依靠基本绝缘,而且它还包含一个附加的安全预防措施.
A,Ⅰ类 B,Ⅱ类 C,Ⅲ类
21, 三相电动机额定电流计算公式:中的电压Ue是指( B )
A,相电压 B,线电压 C,相电压或线电压
22, 使用螺口灯头时,中心触点应接在( B )上.
A,零线 B,相线 C,零线或相线
23,通过熔体的电流越大,熔体的熔断时间越(B).
A,长 B,短 C,不变
24,在二次接线回路上工作,无需将高压设备停电时,应用( C )
A,倒闸操作票 B,第一种工作票 C,第二种工作票
25, 测量500v以下设备的绝缘应选用( B )的摇表.
A,2500v B,1000v C,5000v
26,用万用表R〓100档测电阻,当读数为50Ω时,实际被测电阻为( B ).
A,100Ω B,5000Ω C,50Ω
27,万用表使用完毕后应将旋钮臵于( B )档.
A,电阻档 B,交流电压最高档 C,电流档
28,手持电动工具,应有专人管理,经常检查安全可靠性,尽量选用( B )
A,Ⅰ类,Ⅱ类 B,Ⅱ类,Ⅲ类
C,Ⅰ类,Ⅲ类 D,Ⅰ类,Ⅱ类 ,Ⅲ类
29,接到严重违反电气安全工作规程制度的命令时,应该( C ). A考虑执行 B部分执行 C拒绝执行
30,施行胸外心脏按压法时,每分钟的动作次数应为( B ).
A,16次 B,80次 C,不小于120次
31,若电路中的电流增大到熔丝的额定值时,熔丝将( C ).
A,立即熔断 B,1小时内熔断 C,不会熔断
32,熔断器内的熔体,在电路里所起的作用是( C ).
A,过载保护 B,失压保护 C,短路保护
33,工厂区低压架空线路的对地距离应不低于( B ).
A ,4.5m B, 6.0m C, 7.5m
34,电动机若采用Y—△起动时,其起动电流为全压起动的( B ).
A ,1/倍 B, 1/3倍 C, 3倍
35,对36V电压线路的绝缘电阻,要求不小于( C ).
A,0.036ΜΩ B, 0.22ΜΩ C,0.5ΜΩ
36,发生电气火灾后必须进行带电灭火时,应该使用( B ).
A,消防水喷射 B,二氧化碳灭火器 C,泡沫灭火器
37,起重机具与1kV以下带电体的距离,应该为( B ).
A,1.0m B,1.5m C,2.0m
38,直流电流表与电压表指示的数值,是反映该交变量的( B ). A,最大值 B,平均值 C,有效值
39,当变压器处在下列状态下运行时,其工作效率最高( B ). A,近于满载 B,半载左右 C,轻载
40,对于中小型电力变压器,投入运行后每隔( C )要大修一次.
A,1年 B,2 ~ 4年 C,5 ~10 年 D, 15 年
41,电压表的内阻( B ).
A,越小越好 B,越大越好 C,适中为好.
42,机床上的低压照明灯,其电压不应超过( B ).
A,110V B,36V C,12V
43,不允许自起动的电动机,还应装有如下保护( C ).
A,反时限保护 B,联锁保护 C,失压脱扣保护
44,电流的大小是指每秒钟内通过导体横截面积的( B )量.
A,有功; B,电荷; C,无功.
45,当人体触电时间越长,人体的电阻值( B ).
A,变大; B,变小; C,不变.
46,电气设备保护接地电阻越大,发生故障时漏电设备外壳对地电压( C). A,越低; B,不变; C,越高.
47,测量变压器绕组对地绝缘电阻值接近零值,说明该绕组(C).
A,受潮; B,正常; C,绝缘击穿或接地短路.
48,在容器内工作时,照明电压应选用( A )伏.
A,12; B,24; C.36.
49,当某一电力线路发生接地,距接地点愈近,跨步电压( C ).
A,不变; B,愈低; C.愈高.
50,在带电设备周围进行测量工作时,工作人员应使用( A )尺.
A,钢卷尺; B,线; C.加强型皮尺.
51,隔离开关的主要作用是( B ).
A ,断开负荷电路 B, 断开无负荷电路 C, 断开短路电流
52,1kV及以下架空线路通过居民区时,导线与地面的距离在导线最大弛度时,应不小于( B ).
A, 5m B, 6m C, 7m
53,电缆从地下引至电杆,设备,墙外表面或屋外行人容易接近处,距地面高度( C )以下的一段需穿保护管或加装保护罩.
A , 1m
B , 1?5m
C , 2m
54,变压器停电退出运行,首先应( A ).
A , 断开各负荷 B, 断开高压侧开关 C, 断开低压侧开关
55,新装和大修后的低压线路和设备对地绝缘电阻不应小于( C ).
A, 1MΩ B, 0.1MΩ C, 0.5MΩ
56,电器设备未经验电,一律视为( A )
A , 有电,不准用手触及 B, 无电,可以用手触及 C, 无危险电压
57,如果线路上有人工作,停电作业时应在线路开关和刀闸操作手柄上悬挂( B )的标志牌.
A,止步,高压危险 B,禁止合闸,线路有人工作 C,在此工作
58,10kV以下带电设备与操作人员正常活动范围的最小安全距离为( C ). A, 0?35m B,0?4m C 0?6m
59在电路中,电流之所以能流动,是由电源两端的电位差造成的,我们把这个电位差叫做( A )
A,电压; B,电源; C,电流; D,电容.
60,在一恒压的电路中,电阻R增大,电流随之( A ).
A,减小; B,增大; C,不变; D,不一定.
61,几个电阻的两端分别接在一起,每个电阻两端承受同一电压,这种电阻连接
方法称为电阻的( B ).
A,串联; B,并联; C,串并联; D,级联.
62,电压互感器二次短路会使一次( C ).
A,电压升高; B,电压降低; C,熔断器熔断; D,不变.
63,电压互感器低压侧两相电压降为零,一相正常,一个线电压为零则说明( A ). A,低压侧两相熔断器断; B,低压侧一相铅丝断; C,高压侧一相铅丝断; D,高压侧两相铅丝断.
64,电流互感器的二次额定电流一般为( C ).
A,10A; B,100A; C,5A; D,0.5A.
65,电流互感器的二次侧应( B ).
A,没有接地点; B,有一个接地点; C,有两个接地点; D,按现场情况不同,不确定.
66,电流互感器二次侧接地是为了( C ).
A,测量用; B,工作接地; C,保护接地; D,节省导线.
67,电流互感器二次侧不允许( A ).
A,开路; B,短路; C,接仪表; D,接保护.
68,在6~10kV中性点不接地系统中,发生单相接地时,非故障相的相电压将( C ).
A,升高一倍; B,升高不明显; C,升高1.73倍; D,升高两倍.
69,发现断路器严重漏油时,应( C ).
A,立即将重合闸停用; B,立即断开断路器; C,采取禁止跳闸的措施; D,不用采取措施.
70,设备发生接地时室内不得接近故障点( A )m.
A,4; B,2; C,3; D,5.
71,当电力系统发生故障时,要求本线路继电保护,该动的动,不该动的不动称为继电保护的( A ).
A,选择性; B,灵敏性; C,可靠性; D,快速性.
72,操作票应根据值班调度员或( C )下达的操作计划和操作综合令.
A,上级领导; B,监护人; C,值班长; D,操作人.
73,操作票由( D )填写.
A,监护人; B,值班长; C,所长; D,操作人.
74,操作票上的操作项目包括检查项目必须填写双重名称,即设备( D ).
A,位臵和编号; B,名称和位臵; C,名称和表记; D,名称和编号.
75,操作转换开关用术语是( D ).
A,投入,退出; B,拉开,合上; C,取下,装上; D,切至.
76,操作票填写完后,在空余部分( D )栏第一格左侧盖"以下空白"章,以示终结. A,指令项; B,顺序项; C,操作; D,操作项目.
77,进行倒闸操作时,监护人宣读操作项目,操作人复诵,监护人确认无误,发出( B )执行命令后,操作人方可操作.
A,干 B,对!可以操作; C,注意点; D,对!看着点.
78,操作票要妥善保管留存,保存期不少于( C ),以便备查.
A,三个月; B,半年; C,一年; D,两年.
79,值班运行人员与调度员进行倒闸操作联系时,要首先互报( D ).
A,单位,姓名,年龄; B,单位,值别,姓名; C,单位,姓名,运行状态; D,单位,姓名,时间.
80,线路停电时,必须按照( A )的顺序操作,送电时相反.
A,断路器,负荷侧隔离开关;母线侧隔离开关; B,断路器,母线侧隔离开关;负荷侧隔离开关
C,负荷侧隔离开关,母线侧隔离开关,断路器; D,母线侧隔离开关,负荷侧隔离开关,断路器
81,不许用( C )拉合负荷电流和接地故障电流.
A,变压器; B,断路器; C,隔离开关; D,电抗器.
82,变压器中性点接地属于( A ).
A,工作接地; B,保护接地; C,防雷接地; D,安全接地.
83,一份操作票规定由一组人员操作,( A )手中只能持有一份操作票.
A,监护人; B,值长; C,操作人; D,专工.
84,装拆接地线的导线端时,要对( C )保持足够的安全距离,防止触电.
A,构架; B,瓷质部分; C,带电部分; D,导线之间.
85,变压器中性线电流不应超过电压绕组额定电流的( B ).
A,15%; B,25%; C,35%; D,45%.
86,线路送电时,必须按照( D )的顺序操作,送电时相反.
A,断路器,负荷侧隔离开关,母线侧隔离开关; B,断路器,母线侧隔离开关,负荷侧隔离开关;
C,负荷侧隔离开关,母线侧隔离开关,断路器; D,母线侧隔离开关,负荷侧隔离开关,断路器.
87,值班运行人员与调度员进行倒闸操作联系时,要首先互报( D ).
A,单位,姓名,年龄 B,单位,值别,姓名;
C,单位,姓名,运行状态; D,单位,姓名,时间.
88,操作票应根据值班调度员或( C )下达的操作计划和操作综合命令填写.
A,上级领导; B,监护人; C,值班长; D,操作人.
89,触电急救必须分秒必争,对有心跳呼吸停止的患者应立即用( A )进行急救. A,人工呼吸法; B,心肺复苏法; C,胸外按压法; D,医疗器械.
90,触电伤员如神智不清,应就地仰面躺平,且确保气道通畅,并用( C )钟时间,呼叫伤员或轻拍其肩部,以判定伤员是否意识丧失.
A,3s; B,4s; C,5s; D,6s.
91,口对口人工呼吸时,先连续大口吹气两次,每次( D )
A,1-2s; B,2-3s; C,1.5-2.5s; D,1-1.5s.
92,胸外按压要以均匀速度进行,每分钟( D )次左右
A,50次; B,60次; C,70次; D,80次.
93,胸外按压与口对口(鼻)人工呼吸同时进行,其节奏为:单人抢救时,每按压( C )次后吹气2次,反复进行.
A,5; B,10; C,15; D,20.
94,操作票填写字迹要工整,清楚,提倡使用( C )并不得涂改.
A,圆珠笔; B,钢笔; C,仿宋体; D,印刷体.
95,工作票的字迹要填写工整,清楚,符合( B )的要求.
A,仿宋体; B,规程; C,楷书; D,印刷体.
96,为了保障人身安全,将电气设备正常情况下不带电的金属外壳接地称为( B ).
A,工作接地; B,保护接地; C,工作接零; D,保护接零.
97,变压器中性点接地叫( A ).
A,工作接地; B,保护接地; C,工作接零; D,保护接零.
98,重复接地的接地电阻要求阻值小于( C )Ω.
A,0.5; B,4; C 10; D,55.
99,变压器铭牌上的额定容量是指( C ).
A, 有功功率; B,无功功率; C,视在功率; D,平均功率.
100,互感器的二次绕组必须一端接地,其目的是( B ).
A,防雷; B,保护人身及设备的安全; C,防鼠; D,起牢固作用.
101,要测量380V的交流电动机绝缘电阻,应选额定电压为( B )的绝缘电阻表. A,250V; B,500V; C,1000V; D,1500V.
102,运行中电压互感器二次侧不允许短路,电流互感器二次侧不允许( B ). A,短路; B,开路; C,短接; D,串联.
103,电力系统电压互感器的二次侧额定电压均( D )V.
A,220 B,380; C,36; D,100.
三、判断（100题）
1.变压器中发出高而沉重的“嗡嗡”声时，说明变压器过负荷运行。（√）
2.变压器温升过快，可以认为变压器内部发生了故障。（√）
3.变压器高压侧保险连续多次熔断，说明变压器容量选择偏小，应用同型号大容量的变压器更换。（〓）
4.变压器穿芯螺杆的绝缘电阻，用500 V摇表测定。对35 kV的变压器不应低于5 MΩ。（〓）
5.变压器容量越大，送电时冲击越小。（〓）
6.变压器投运前的交接试验和小修后的大修试验项目相同。（〓）
7.配电变压器大修试验项目不包括测量绕组连同套管的介质损失角tanσ。（√）
8.隔离开关的绝缘电阻应用500 V兆欧表测量。（〓）
9.隔离开关大修后导电回路电阻应大于制造厂规定值的1.5倍。（〓）
10.接地装臵在冲击大电流作用下呈现的电阻与工频接地电阻相同。（〓）
11.隔离开关大修后导电回路电阻不大于制造厂规定值的1.5倍。（√）
12.日负荷率是指日平均负荷与日最大负荷的比值。（√）
13.小高差档距一般是指高差不超过档距的20%。（〓）
14.运行分析一般应定期（两个月一次）进行专题分析。（√）
15.配电线路事故大致分为三类：设备事故、外力破坏和自然影响。（√）
16.计算尖峰电流的目的是作为计算电能和选择水泵的依据。（〓）
17.提高过电流保护灵敏度的最简单方法就是加装高电压启动元件。（〓）
18.重合闸装臵动作后加速保护动作，简称后加速方式。（√）
19.在有几段串联的辐射式网络中，一般采用后加速方式。（〓）
20.在三相三线系统中，三相短路时导体所受到的电功力最大；在三相四线系统中，单相短路时导体所受的电功力最大。（√）
21.敷设直埋地下1 kV以下的电缆，在无直接机械损伤及化学侵蚀的情况下应采用铠装电缆。（〓）
22.电力系统中每一被保护设备都装设两种保护，即主保护和后备保护。（√）
23.在110～220 kV中性点直接接地电网中的线路上，只装设反应相间短路的保护装臵。（〓）
24.需要系数法多用于低压配电线路的计算，不适用于变配电所的负荷计算。（〓）
25.瓦斯保护能反映油浸式变压器油箱内的各种故障。（√）
26.重瓦斯保护动作于跳开变压器各侧断路器。（√）
27.重瓦斯保护的出口中间继电器应有自保持回路。（√）
维修电工（高级）职业鉴定国家题库 一、选择题： 1. 在多级放大电路的级间耦合中，低频电压放大电路主要采用（A）耦合方式。 A、阻容 B、直接 C、变压器 D、电感 2.共发射极偏置电路中，在直流通路中计算静态工作点的方法称为（C） A、图解分析法 B、图形分析法 C、近似估算法 D、正交分析法 3.磁极周围存在着一种特殊物质，这种物质具有力和能的特性，该物质叫（b ）。 A、磁性 B、磁场 C、磁力 D、磁体 4.关于磁场的基本性质下列说法错误的是（D ）。 A、磁场具有能的性质 B、磁场具有力的性质 C、磁场可以相互作用 D、磁场也是由分子组成 5.关于相对磁导率下面说确的是（B）。 A、有单位 B、无单位 C、单位是亨/米 D、单位是特 6.以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是（C）。 A、铁 B、镍 C、黄铜 D、钴 7.在一个磁导率不变的磁路中，当磁通势为5安·匝时，磁通为1WB；当磁通势为10安·匝时，磁通为（C）Wb 。 A、2.5 B、10 C、2 D、5 8.在铁磁物质组成的磁路中，磁阻非线性的原因是（A ）是非线性的。 A、磁导率 B、磁通 C、电流 D、磁场强度 9.线圈中的感应电动势大小与线圈中（C ）。 A、磁通的大小成正比 B、磁通的大小成反比 C、磁通的变化率成正比 D、磁通的变化率成反比 10.根据电磁感应定律e＝－N（⊿Φ/⊿t）求出的感应电动势，是在⊿t这段时间的（A ）。 A、平均值 B、瞬时值 C、有效值 D、最大值
11.空心线圈的自感系数与（C）有关。 A、通过线圈电流的方向 B、周围的环境温度 C、线圈的结构 D、通过线圈电流的时间长短 12.与自感系数无关的是线圈的（D） A、几何形状 B、匝数 C、磁介质 D、电阻 13.自感电动势的大小正比于本线圈中电流的（D ）。 A、大小 B、变化量 C、方向 D、变化率 14.线圈自感电动势的大小与（D）无关。 A、线圈中电流的变化率 B、线圈的匝数 C、线圈周围的介质 D、线圈中的电阻 15.互感电动势的大小正比于（D）。 A、本线圈电流的变化量 B、另一线圈电流的变化量 C、本线圈电流的变化率 D、另一线圈电流的变化率 16.互感器是根据（C）原理制造的。 A、能量守恒 B、能量变换 C、电磁感应 D、阻抗变换 17.感应炉涡流是（C ）。 A、装料中的感应电势 B、流于线圈中的电流 C、装料中的感应电流 D、线圈中的漏电流 18.涡流是（C）。 A、感应电动势 B、产生于线圈中的电流 C、一种感应电流 D、自感电流 19.一个1000匝的环行线圈，其磁路的磁阻为500H-1，当线圈中的磁通为2Wb时，线圈中的电流为（C）。
维修电工高级工理论复习题合并卷 “√”，错误的请在括号内打“×”，每题2分，共80分）直流力矩电动机的电枢电流可以很大。 ( ) × 直流电源可利用斩波器将其电压升高或降低。 ( ) × 直流电机最常见的故障是换向火花过大。 ( ) √ 斩波器又称滤波器。 ( ) × 在组合逻辑电路中，数字信号的传递是双向的，即具有可逆性。 ( ) × 在梯形图中串联触点和并联触点使用的次数不受限制。 ( ) √ 有差调速系统是依靠偏差进行调节的，无差调速系统是依靠偏差的积累进行调节 ( ) √ 移位寄存器可以将数码向左移，也可以将数码向右移。 ( ) √ 液晶显示器是靠反光来显示数字。 ( ) √ 无刷电动机是直流电动机。 ( ) √ 微型计算机的核心是微处理器。 ( ) √ 使用晶体管参数测试仪时，必须让仪器处在垂直位置时才能使用。 ( ) √13.>三相桥式可控整流电路中,每只晶闸管流过的平均电流值是负载电流的1/3。( ) 答案：√ 14.>三相桥式半控可控整流电路中，一般都用三只二极管和三只晶闸管。 ( ) 答案：√ 15.>三端集成稳压器的输出端有正、负之分，使用时不得用错。 ( ) 答案：√ 16.>绕线转子异步电动机串级调速效率很高。 ( ) 答案：√ 17.>目前国内生产的晶闸管中频电源中，逆变器多采用谐振式换流电路。 ( ) 答案：√ 18.>理想集成运放两输入端电压都近似为零。 ( ) 答案：× 19.>开环系统对负载变化引起的转速变化不能自我调节，但对其他外界扰动是能自我调节的。 ( ) 答案：× 20.>开环调速系统不具备抗干扰能力。 ( ) 答案：√ 21.>晶闸管逆变器是一种将直流电能转变为交流电能的装置。 ( ) 答案：√ 22.>交-交变频调速的调速范围很宽。 ( ) 答案：× 23.>寄存器的内部电路主要是由触发器构成的。 ( ) 答案：√ 24.>集成运算放大器的输入失调电压值大，比较好。 ( ) 答案：× 25.>集成运算放大器的输入级采用的是差动放大器。 ( ) 答案：√ 26.>机械传动中齿轮传动应用最广。 ( ) 答案：√ 27.>对无分支磁路，若已知磁通势求磁通大小，一般都是采用“试算法”进行计算。
高级维修电工复习题（四） 一、单项选择(第1题～第80题，每题1分，共80分。) 1、在市场经济条件下，（）是职业道德社会功能的重要表现。 A、克服利益导向 B. 遏制牟利最大化 C. 增强决策科学化 D. 促进员工行为的规范化 2、从业人员在职业活动中做到（）是符合语言规范的具体要求的。 A. 致言语细，反复介绍 B. 语速要快，不浪费客人时间 C. 用尊称，不用忌语 D. 语气严肃，维护自尊 3、要做到办事公道，在处理公私关系时，要( )。 A. 公私不分 B. 假公济私 C. 公平公正 D. 先公后私 4、下面所描述的事情中属于工作认真负责的是（）。 A.领导说什么就做什么 B.下班前做好安全检查 C.为了提高产量，减少加工工序 D.遇到不能按时上班的情况，请人代签到 5.养成爱护企业设备的习惯，（）。 A.在企业经营困难时，是很有必要的 B.对提高生产效率是有害的 C.对于效益好的企业，是没有必要的 D.是体现职业道德和职业素质的一个重要方面 6.线性电阻与所加（），流过的电流以及温度无关。 A.功率 B. 电压 C. 电阻率 D. 电动势 7.（）方向规定由该点指向参考点。 A.电压 B. 电位 C. 能量 D. 电能 8.三极管是三层半导体材料组成的,有三个区域,中间的一层为（）。 A.基区 B. 栅区 C. 集电区 D. 发射区 9.双极型半导体器件是（）。 A.二极管 B. 三极管 C. 场效应管 D. 稳压管 10.测量直流电压时应选用（）电压表。 A.磁电系 B. 电磁系 C. 电动系 D. 感应系 11.套在钢丝钳（电工钳子）把手上的橡胶或塑料皮的作用是（）。 A.保温 B. 防潮 C. 绝缘 D. 降温 12 裸导线一般用于（）。 A.室内布线 B. 室外架空线 C. 水下布线 D. 高压布线 13.直接接触触电包括（）。 A . 单相触电 B. 两相触电 C. 电弧伤害 D. 以上都是 14.普通螺纹的牙形角是（）度，英制螺纹的牙形角是55度。 A. 50 B. 55 C. 60 D. 65 15.劳动者解除劳动合同，应当提前（）以书面形式通知用人单位。 A. 5日 B. 10日 C. 15日 D. 30日 16.电气控制线路图测绘的方法是先画主电路，再画控制电路；先画输入端，再 画输出端；（）；先简单后复杂。 A.先画支路，再画干线 B. 先画主干线，再画各支路 C. 先画电气，再画机械 D. 先画机械，再画电气 17.测绘T68镗床电器位置图时，重点要画出两台电动机，电源总开关，按钮，（） 以及电气箱的具体位置。 A.接触器 B. 行程开关 C. 熔断器 D. 热继电器 18.测绘T68镗床电气控制主电路图时要画出电源开关QS，熔断器FU1和FU2， （），热继电器FR,电动机M1和M2等。 A.按钮SB1~SB5 B. 接触器KM1~KM7 C. 行程开关SQ1~SQ8 D. 中间继电器KA1~KA2 19.测绘X62W铣床电器位置图时要画出电源开关，电动机，按钮，（），电气 箱等在机床中的具体位置。 A.接触器 B. 行程开关 C. 熔断器 D. 热继电器 20.测绘X62W铣床电气控制主电路图时要画出电源开关QS，熔断器FU1，接触 器KM1~KM6，（），电动机M1~M3等。 A.按钮SB1~SB6 B. 热继电器FR1~FR3 C. 行程开关SQ1~SQ7 D. 转换开关SA1~SA2 21. 20/5t桥式起重机电气线路的控制电路中包含了主令控制器SA4，紧急开关 第 1 页共6 页
高级维修电工考试试题（含答案） (免责声明：资料系网上收集，仅供参考！) 一、选择题 1. 在直流电路中，基尔霍夫第二定律的正确表达式是( B )。 (A) ∑=0 (B) ∑∪=0 (C) ∑IR=0 (D) ∑E=0 2. 共发射级放大电路中，当负载电阻增大时，其电压放大倍数的值将(C)。 (A) 不变(B) 减小(C) 增大(D) 迅速下降 3. 把3块磁体从中间等分成6块可获得(D)个磁极。 (A) 6 (B) 8 (C) 10 (D) 12 4. 以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是(C)。 (A) 铁(B) 镍(C) 黄铜(D) 钴 5. 在铁磁物质组成的磁路中，磁阻是非线性的原因是(A)是非线性的。 (A) 磁导率(B) 磁通(C) 电流(D) 磁场强度 6.示波器中的扫描发生器实际上是一个(A)振荡器。 (A) 正弦波(B) 多谐(C) 电容三点式(D) 电感三点式 7. 线圈自感电动势的大小与(D)无关。 (A) 线圈中电流的变化率(B) 线圈的匝数 (C) 线圈周围的介质(D) 线圈的电阻 8. 互感器线圈的极性一般根据(D)来判定。 (A) 右手定则(B) 左手定则(C) 楞次定律(D) 同名端 9. 用晶体管图示仪观察共发射极放大电路的输入特性时，(D)。 (A) X轴作用开关置于基极电压，Y轴作用开关置于集电极电流 (B) X轴作用开关置于集电极电压，Y轴作用开关置于集电极电流 (C) X轴作用开关置于集电极电压，Y轴作用开关置于基极电压 (D) X轴作用开关置于基极电压，Y轴作用开关置于基极电流 10. 同步示波器采用触发扫描方式，即外界信号触发一次，就产生(A)个扫描电压波形。 (A) 1 (B) 2 (C) 3 (D) 4 11. 直流电动机的换向极极性与顺着电枢转向的下一个主极极性(B)。 (A) 相同(B) 相反(C) 串联(D) 并联 12. SR-8型双踪示波器中的电子开关有(D)个工作状态。 (A) 2 (B) 3 (C) 4 (D) 5 13. 在实际调整模拟放大电路的静态工作点时，一般是以(A)为准。 (A) Ib (B) Ic (C) Uce (D) Ube 14. 直流放大器中，产生零点飘移的主要原因是(D)的变化。 (A) 频率(B) 集电极电流(C) 三极管(D) 温度 15. 在运算电路中，集成运算放大器工作在线性区域，因而要引入(B)，利用反馈网络实现各种数学运算。 (A) 深度正反馈(B) 深度负反馈 (C) 浅度正反馈(D) 浅度负反馈 16. TTL与非门的输入端全部同时悬空时，输出为(B)。 (A) 零电平(B) 低电平
维修电工高级理论知识 一、单项选择 1、拧螺钉时应先确认螺丝刀插入槽口，旋转时用力(B)。 A、越小越好 B、不能过猛 C、越大越好 D、不断加大 2、使用钢丝钳（电工钳子）固定导线时应将导线放在钳口的(C)。 A、前部 B、后部 C、中部 D、上部 3、常用的裸导线有铜绞线、铝绞线和(D)。 A、钨丝 B、焊锡丝 C、钢丝 D、钢芯铝绞线 4、绝缘导线多用于(D)和房屋附近的室外布线。 A、安全电压布线 B、架空线 C、室外布线 D、室内布线 5、(A)是人体能感觉有电的最小电流。 A、感知电流 B、触电电流 C、伤害电流 D、有电电流 6、电击是电流通过人体内部，破坏人的(A)。 A、内脏组织 B、肌肉 C、关节 D、脑组织 7、使用台钳时，工件尽量夹在钳口的(B)。 A、上端位置 B、中间位置 C、下端位置 D、左端位置 8、台钻是一种小型钻床，用来钻直径(C)及以下的孔。 A、10mm B、11mm C、12mm D、13mm 9、劳动者的基本权利包括(D)等。 A、完成劳动任务 B、提高职业技能 C、执行劳动安全卫生规程 D、获得劳动报酬 10、劳动者的基本义务包括(A)等。 A、完成劳动任务 B、获得劳动报酬 C、休息 D、休假 11、电气控制线路图测绘的一般步骤是(D)，先画电器布置图，再画电器接线图，最后画出电气原理图。 A、准备图纸 B、准备仪表 C、准备工具 D、设备停电 12、电气控制线路图测绘的方法是先画主电路，再画控制电路；先画输入端，再画输出端；先画主干线，再画各支路；(A)。 A、先简单后复杂 B、先复杂后简单 C、先电气后机械 D、先机械后电气 13、电气控制线路测绘前要检验被测设备是否有电，不能(D)。 A、切断直流电 B、切断照明灯电路 C、关闭电源指示灯 D、带电作业 14、测绘T68镗床电器位置图时，重点要画出两台电动机、电源总开关、按钮、行程开关以及(A)的具体位置。 A、电器箱 B、接触器 C、熔断器 D、热继电器 15、分析T68镗床电气控制主电路原理图时，首先要看懂主轴电动机M1的(D)和高低速切换电路，然后再看快速移动电动机M2的正反转电路。 A、Y-△启动电路 B、能耗制动电路 C、降压启动电路 D、正反转电路 16、测绘T68镗床电气控制主电路图时要画出电源开关QS、熔断器FU1和FU2、接触器KM1～KM7、热继电器FR、(A)等。 A、电动机M1和M2 B、按钮SB1～SB5 C、行程开关SQ1～SQ8 D、中间继电器KA1和KA2 17、测绘T68镗床电气线路的控制电路图时要正确画出控制变压器TC、按钮SB1～SB5、
精品文档，放心下载，放心阅读 高级维修电工题库 精品文档，超值下载 1、在下列机械传动中，传动比最不能保证的是（A）。 A、带传动 B、链传动 C、齿轮传动 D、螺旋传动 （A）。γ2、在蜗杆传动或螺旋传动中，要实现自锁性应使其导程角 6°≤A、9°≤B、12°≤C、15°≤D、 3、液压系统中油缸是属于（B）。 A、动力元件 B、执行元件 C、控制元件 D、辅助元件 4、液压系统中顺序阀属于（B）。 A、方向控制阀 B、压力控制阀 C、流量控制阀 D、保险阀 5、液压系统中使用流量阀必须使用（C）。 A、单向阀 B、顺序阀 C、溢流阀 D、减压阀 6、液压系统运行时，油缸产生爬行现象是由于（D）。 A、系统泄漏油压降低 B、溢流阀失效 C、滤油器堵塞 D、空气渗入油缸 7、工人自检产品尺寸所用的时间是（C）。 A、作业时间 B、准备与结束时间 C、作业宽放时间 D、个人需要与休息宽放时间 8、某段磁路长度与某磁场强度的乘积，称为该段磁路的(C)。 A、磁通 B、磁阻 C、磁压 D、磁通势 9、铁心线圈的匝数与其通过的电流乘积，通常称为(D)。 A、磁通 B、磁阻 C、磁压 D、磁通势 10、晶体管特性图示仪是利用信号曲线在荧光屏通过(C)来直接读取被测晶体管的各项参数的。 A、曲线高度 B、曲线宽度 C、荧光屏上标尺度 D、曲线波形个数 11、衡量一个集成运算放大器内部电路对称程度高低，是用(A)来进行判断。 A、输入失调电压U10 B、输入偏置电流IIB C、最大差模输入电压Uidmax D、最大共模输入电压Uicmax 12、晶体管串联反馈式稳压电源中的调整管起(D)作用。 A、放大信号 B、降压 C、提供较大的输出电流 D、调整管压降来保证输出电压稳定 13、在下列直流稳压电路中，效率最高的是(D)稳压电路。 A、硅稳压管型 B、串联型 C、并联型 D、开关型 14、在需要直流电压较低、电流较大的设备中，宜采用(D)整流电路。 A、单相桥式可控 B、三相桥式半控 C、三相桥式全控 D、带平衡电抗器三相双星可控 15、带平衡电抗器三相双反星形可控整流电路中，平衡电抗器的作用是使两组三相半波可控整流电路 (D)。 A、相串联 B、相并联 C、单独输出 D、以180°相位差相并联
职业技能鉴定国家题库 维修电工高级理论知识试卷 注意事项 120min 1、本试卷根据2009年颁布的《维修电工》国家标准命制。考试时间： 2、请在试卷标封处填写姓名、准考证号和所在单位的名称。 3、请仔细阅读答题要求，在规定位置填写答案。 一、单项选择题（第 1 题～第 160 题，每题 0.5 分，共 80 分） 1、职业道德是一种（ B ）的约束机制。 A、强制性 B 、非强制性 C 、随意性 D 、自发性 2、市场经济条件下，职业道德最终将对企业起到（ B ）的作用。 A、决策科学化 B 、提高竞争力 C 、决定经济效益 D 、决定前途与命运 3、下列选项中属于企业文化功能的是（ A ） A、整合功能 B 、技术培训功能 C 、科学研究功能 D 、社交功能 4、职业道德对企业起到（ D ）的作用， A、增强员工独立意识 B 、模糊企业上级与员工关系 C 、使员工规规矩矩做事情 D 、增强企业 凝聚力 5、下列选项中，关于职业道德与人生事业成功的关系的正确论述是（A ） A、职业道德是人生事业成功的重要条件 B 、职业道德水平高的人可定能够取得事业的成功 C 、缺乏职业道德的人更容易获得事业的成功 D 、人生事业成功与否与职业道德无关 6、下列说法中，不符合语言规范具体要求的是（ D ） A、语言自然，不呆板 B 、用尊称，不用忌语 C 、语速适中，不快不慢 D 、多使用幽默语言，调节气氛 7、职业纪律是从事这一职业的员工应该共同遵守的行为准则，它包括的内容有（ D ）A、交往 规则 B 、操作程序 C 、群众观念 D 、外事纪律 8、市场经济条件下，不符合爱岗敬业要求的是（D）的观念。 A、树立职业理想 B 、强化职业责任 C 、干一行爱一行 D 、多转行多跳槽 9、下面关于严格执行安全操作规程的描述，错误的是（B） A、每位员工都必须严格执行安全操作规程 B、单位的领导不需要严格执行安全操作规程 C、严格执行安全操作规程是维持企业正常生产的根本保证 D、不同行业安全操作规程的具体内容是不同的 10、在日常工作中，对待不同对象，态度应真诚热情、（ C ） A、尊卑有别 B 、女士优先 C 、一视同仁 D 、外宾优先 11、电位是相对量，随参考点的改变而改变，二电压是（ C ），不随参考点的改变而改变。 A、衡量 B 、变量 C 、绝对量 D 、相对量 12、若干电阻（ A ）后的等效电阻比每个电阻值大。 A、串联 B 、混联 C 、并联 D 、星三角形 13、有“ 220V、100W”和“ 220V、 25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ B ） A、100W灯泡最亮 B 、25W灯泡最亮 C 、两只灯泡一样亮 D 、两只灯泡一样暗
维修电工高级工考试题及答案 13.>三相桥式可控整流电路中,每只晶闸管流过的平均电流值是负载电流的 1/3。 ( ) 答案:? 维修电工高级工理论复习题合并卷 14.>三相桥式半控可控整流电路中，一般都用三只二极管和三只晶闸管。 ( ) 答案:? 一、判断题(正确的请在括号内打“?”，错误的请在括号内打 “×”，每题2分，共80分) 单位部门 15.>三端集成稳压器的输出端有正、负之分，使用时不得用错。 ( ) 1.>直流力矩电动机的电枢电流可以很大。 ( ) 姓名准考证号 答案:? 答案:× 16.>绕线转子异步电动机串级调速效率很高。 ( ) 2.>直流电源可利用斩波器 将其电压升高或降低。 ( ) 考场准考证号答案:? 答案:× 17.>目前国内生产的晶闸管中频电源中，逆变器多采用谐振式换流电路。 ( ) 3.>直流电机最常见的故障是换向火花过大。 ( ) 答案:? 答案:? 18.>理想集成运放两输入端电压都近似为零。 ( ) 4.>斩波器又称滤波器。( ) 答案:× 答案:× 19.>开环系统对负载变化引起的转速变化不能自我调节，但对其他外界扰动是 能自5.>在组合逻辑电路中，数字信号的传递是双向的，即具有可逆性。 ( ) 我调节的。 ( ) 答案:×
答案:× 6.>在梯形图中串联触点和并联触点使用的次数不受限制。 ( ) 20.>开环调速系统不具备抗干扰能力。 ( ) 答案:? 答案:? 7.>有差调速系统是依靠偏差进行调节的，无差调速系统是依靠偏差的积累进行调节21.>晶闸管逆变器是一种将直流电能转变为交流电能的装置。 ( ) 答案:? 的。 ( ) 22.>交-交变频调速的调速范围很宽。 ( ) 答案:? 8.>移位寄存器可以将数码向左移，也可以将数码向右移。 ( ) 答案:× 23.>寄存器的内部电路主要是由触发器构成的。 ( ) 答案:? 答案:? 9.>液晶显示器是靠反光来显示数字。 ( ) 24.>集成运算放大器的输入失调电压值大，比较好。 ( ) 答案:? 10.>无刷电动机是直流电动机。 ( ) 答案:× 线装订 25.>集成运算放大器的输入级采用的是差动放大器。 ( ) 答案:? 11.>微型计算机的核心是微处理器。 ( ) 答案:? 26.>机械传动中齿轮传动应用最广。 ( ) 答案:? 12.>使用晶体管参数测试仪时，必须让仪器处在垂直位置时才能使用。 ( ) 答案:? 27.>对无分支磁路，若已知磁通势求磁通大小，一般都是采用“试算法”进行计算。答案:? 1 二、选择题(请将正确答案的代号填入括号内，每题2分，共80分) ( ) 自整角机的结构类似于( )。 1.>答案:? 28.>调速系统的调速范围和静差率是两个互不相关的调速指标。 ( ) A(直流 电动机 B(笼型异步电动机答案:× C(同步电动机 D(绕线型异步电动机 29.>电压微分负反馈也是反馈环节。 ( ) 答案:D
高级维修电工证考试试题库集合 一、选择题 1. 在直流电路中，基尔霍夫第二定律的正确表达式是。 ∑=0 ∑∪=0 ∑IR=0 ∑E=0 2. 共发射级放大电路中，当负载电阻增大时，其电压放大倍数的值将。不变减小增大迅速下降 3. 把3块磁体从中间等分成6块可获得个磁极。 6 8 10 12 4. 以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是。 铁镍黄铜钴 5. 在铁磁物质组成的磁路中，磁阻是非线性的原因是是非线性的。 磁导率磁通电流磁场强度 6.示波器中的扫描发生器实际上是一个振荡器。 正弦波多谐电容三点式电感三点式 7. 线圈自感电动势的大小与无关。 线圈中电流的变化率线圈的匝数 线圈周围的介质线圈的电阻 8. 互感器线圈的极性一般根据来判定。 右手定则左手定则楞次定律同名端 9. 用晶体管图示仪观察共发射极放大电路的输入特性时，。 X轴作用开关置于基极电压，Y轴作用开关置于集电极电流 X轴作用开关置于集电极电压，Y轴作用开关置于集电极电流 X轴作用开关置于集电极电压，Y轴作用开关置于基极电压
X轴作用开关置于基极电压，Y轴作用开关置于基极电流 10. 同步示波器采用触发扫描方式，即外界信号触发一次，就产生个扫描电压波形。 1 2 3 4 11. 直流电动机的换向极极性与顺着电枢转向的下一个主极极性。 高级电工证试题及答案 一，选择题 1。制造指南针是利用原理。 磁场电磁感应机械电子 2．使用右手螺旋定则时，右手握住导线，四指指的方向是。 电流方向导线周围磁场的方向 导线受力方向感应电动势的方向 3．各点磁感应强度相同的是。 地球同经度线各点地球同纬度线各点 U型磁场四周O)条形磁场四周 4．导体在均匀磁场中切割磁力线运动时，感应电势的大小与有关。 导体的截面积导体的总长度 导体运动的速度①)导体本身的电阻 5．互感系数的大小值与因素无关。 两个线圈的匝数两线圈的相对位置 两线圈的绕向两线圈的周围介质 6．下列导线周围产生稳定磁场。 220V交流输电380V交流输电500V交流输电500V直流输电 7．如果在某线圈中放入铁磁性材料，该线圈的自感系数将会。
维修电工高级工试题 （答案卷） 一、单项选择题：（ 共 50 个，每小题 0.5 分，共计 25分） 1 、 变压器的基本原 理是（ B ）。 A. 电流的磁效应 B .电磁感应 C.楞次定律 D .磁路欧姆定律 2、对称三相绕组在空间位置上应彼此相差（C ）电角度。 A. 2700 B.1800 C.1200 D.600 3、 变压器连接组标 号中 d 表示（ D ）。 A.高压侧星形连接 B.高压侧三角形连接 C.低压侧星形连接 D .低压侧三角形连接 4、 电动机的定额是 指（ D ）。 A.额定功率 B .额定电压 C.额定电流 D .允许的运行方式 5、 JB2-62-4 中，“4”的含义是（ A ）。 A .电动机的磁极个数 B .电动机的磁极 对数 C.电动机的额定功率 D.电动机的额定电流 6、 三相异步电动机 负载不变而电源电压降低时， 其定子电流将（ A ）。 A.增大B .减小 C 不变 D 不一定 7、 三相异步电动机 A .输入的有功功率 C.产生的电磁功率 8、 在多级放大电路 A .阻容B 直接C. 针的 N 极偏向（ A ）。 A.西方B.东方C.南方 D.北方 10、 根据电 磁感应定律e= -N X （△①/ △ t ）求出的感应电动势，是在 △ t 这段时间内的 （A ） A.平均值 B.瞬时值 C.有效值 D.最大值 11、 在线圈 中的电流变化率一定的情况下，自感系数大 ，说明线圈的（ D ）大。 A.磁通B.磁通的变化 C .电阻D.自感电动势 12、 电感为0.1H 的线圈，当其 中电流在0.5秒内从10A 变化到6A 时，线圈上所产生电动 势的绝对值为（ C ） A.4V B.0.4V C . 0.8V D.8V 13、 互感器 线圈的极性一般根据（D ）来判定。 A.右手定则B.左手定则C.楞次定律D.同名端 14、 JT-1 型晶体管图示仪输出集电极电压的 峰值是（ B ）伏。 A.100 B.200 C . 500 D.1000 15、 示波器面板上的“辉度”是调节（A ）的电位器旋钮。 A.控制栅极负电压 B.控制栅极正电 压C .阴极负电压 D.阴极正电压 16、 通常在使用SBT-5型同步示波器观察被测信号 时，“X 轴选择”应置于（D ）档。 A.1 B.10 C. 100 D.扫描 17、 用SR-8型双踪示波器观察频率较低的信 号时，“触发方式”开关放在“（C ）”位置较 为有 利。 A.高频 B.自动 C.常态 D.随意 的额定功率是指（ D ） B.输入的视在功率 D.输出的机械功率 的级间耦合 中，低频电压放大 变压器D. 电感 电路主要采用（ A ）耦合方式。 9、 如果一直线电流的方向由北向南，在它的上方放 一个可以自由转动的小磁针，则小磁
高级维修电工题库 1、在下列机械传动中，传动比最不能保证的是（A）。 A、带传动 B、链传动 C、齿轮传动 D、螺旋传动 （A）。γ2、在蜗杆传动或螺旋传动中，要实现自锁性应使其导程角 6°≤A、9°≤B、12°≤C、15°≤D、 3、液压系统中油缸是属于（B）。 A、动力元件 B、执行元件 C、控制元件 D、辅助元件 4、液压系统中顺序阀属于（B）。 A、方向控制阀 B、压力控制阀 C、流量控制阀 D、保险阀 5、液压系统中使用流量阀必须使用（C）。 A、单向阀 B、顺序阀 C、溢流阀 D、减压阀 6、液压系统运行时，油缸产生爬行现象是由于（D）。 A、系统泄漏油压降低 B、溢流阀失效 C、滤油器堵塞 D、空气渗入油缸 7、工人自检产品尺寸所用的时间是（C）。 A、作业时间 B、准备与结束时间 C、作业宽放时间 D、个人需要与休息宽放时间 8、某段磁路长度与某磁场强度的乘积，称为该段磁路的(C)。 A、磁通 B、磁阻 C、磁压 D、磁通势 9、铁心线圈的匝数与其通过的电流乘积，通常称为(D)。 A、磁通 B、磁阻 C、磁压 D、磁通势 10、晶体管特性图示仪是利用信号曲线在荧光屏通过(C)来直接读取被测晶体管的各项参数的。 A、曲线高度 B、曲线宽度 C、荧光屏上标尺度 D、曲线波形个数 11、衡量一个集成运算放大器内部电路对称程度高低，是用(A)来进行判断。 A、输入失调电压U10 B、输入偏置电流IIB C、最大差模输入电压Uidmax D、最大共模输入电压Uicmax 12、晶体管串联反馈式稳压电源中的调整管起(D)作用。 A、放大信号 B、降压 C、提供较大的输出电流 D、调整管压降来保证输出电压稳定 13、在下列直流稳压电路中，效率最高的是(D)稳压电路。 A、硅稳压管型 B、串联型 C、并联型 D、开关型 14、在需要直流电压较低、电流较大的设备中，宜采用(D)整流电路。 A、单相桥式可控 B、三相桥式半控 C、三相桥式全控 D、带平衡电抗器三相双星可控 15、带平衡电抗器三相双反星形可控整流电路中，平衡电抗器的作用是使两组三相半波可控整流电路 (D)。 A、相串联 B、相并联 C、单独输出 D、以180°相位差相并联 16. 在三相半波可控整流电路中，每只晶闸管的最大导通角为(D) A、30° B、60° C、90° D、120° 17、在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，则(D)。
一、填空题：（每空1分，共10分） 1. 常用的油泵有、、三种类型。 2. 直流电动机调速方法有、、三种。 3. 场效应管是利用改变来控制固体材料导电能力的有源器件。 4. 根据磁通的路径不同，一般可以把磁路分为磁路和磁路两大类。 5. 运算放大器的失调电压值愈大，则其电路的愈差。 二、判断题：（每题1分，共10分） 1.齿轮传动可以实现无级调速。（） 2.步进电机的失步频率随着负载的增加而增加。（） 3.R-S触发器两个输出端一个为0，则另一个也为0.（） 4.采用Y-△起动是为了减少三相异步电动机的起动电流。（） 5.常用的数字万用表一般采用4位或8位显示。（） 6.OUT指令是驱动线圈指令，用于驱动各种继电器。（） 7.液压系统中使用的流量阀必须是溢流阀。（） 8.某段磁路长度与其磁场强度的乘积称为该段磁路的磁通势。（） 9.微型计算机的核心是微处理器。（） 10.开环自动控制能自动调节系统出现的偏差。（） 三、选择题：（每题2分，共20分） 1.组合逻辑门电路在任意时刻的输出状态，取决于该时刻的（） A．电压高低 B.电流大小 C.输入状态 D.电路状态 2.旋转变压器结构类似于（） A.直流电机 B.鼠笼式异步电机 C.同步电机 D.绕线型电动机 3.三相六拍通电方式的步进电机，转子总数为10，则每输入一个脉冲，转子能转（） A.3o B.6o C.12o D.36o 4.要精确测量中值电阻，应采用（） A.指针万用表 B.数字万用表 C.直流单臂电桥 D.直流双臂电桥 5.无刷电机属于（） A.直流电机 B.交流电机 C.三相异步电机 D.交流伺服电机 6.自动控制系统中，要使某个输出物理量稳定，必须引入（） A.正反馈 B.负反馈 C.电流 D.电压 7. 直流并励电动机在运行时，在其它条件不变的情况下，同时增大励磁回路和电枢回路电 阻，其转速将（） A.不变 B.升高 C.降低 D.以上情况均可能发生 8.液压系统中，溢流阀属于（） A.动力元件 B.控制元件 C.执行元件 D.辅助元件 9.电压负反馈主要是补偿（）上的电压损耗。 A.电枢回路电阻 B.电源内阻 C.电枢电阻 D.电抗器电 10.在自动控制系统中，反馈检测元件的精度，对自动控制系统的精度（） A.无影响 B.有影响 C.有影响但被闭环系统补偿 D.反馈环节能克服精度的影响 四．简答题：（每题5分，总计20分） 1.什么叫逆变器？逆变器分哪几类？逆变器中常用哪两种换流方式？ 2.如何判别三相异步电动机三相绕组的同名端？ 3.自整角机的工作原理是什么？ 4.在负反馈放大电路中有哪几种反馈类型？ 五、计算题：（每题5分，共10分） 1.三相半控桥式整流电路，负载为电阻性，已知U2＝100V，R L＝10Ω，求ａ＝45o时输出 的平均电压UL，负载的平均电流I L，流过晶闸管的平均电流It、有效值电流I T。
维修电工高级工试题Revised on November 25, 2020
维修电工高级工试题 一，填空题： 1，提高企业供电的功率因数的方法，一是（提高自然功率因数）法，二是（无功补偿）法。 2，任何只包含电阻和电源的线性有源二端网络，对外都可以用一个（等效电源）来代替。3，实际电压源为一个（理想电压源）与（内阻）相（串）联而成。 4，实际电流源为一个（理想电流源）与（内阻）相（并）联而成。 5，在正弦交流电路中，流过纯电感线圈中的电流比它两端的电压在相位上（滞后90度）。6，电感线圈对交流电流的阻碍能力称为（感抗），用符号（X L）表示，单位是（Ω）。7，在正弦交流电路中，流过纯电容的电流比加在它两端的电压在相位上（超前90度）。8，电容器对交流电流的阻碍能力称为（容抗），用符号（X C）表示，单位是（Ω）。 9，在RC电路的暂态过程中，不能突变的两个物理量是（电量）和（电压）；可以突变的物理量是（电流）。 10，三相四线制系统中，中性线的作用是使Y连接的不对称负载上的（相）电压保持（对称）。 11，涡流具有（热效应）和（去磁）作用，在应用中各有利弊。 12，交变电流在导体内趋于导体表面流动的现象称为（趋肤效应）。 13，测量误差可以分为（系统）误差，（偶然）误差和（疏失）误差三大类。 14，利用晶体管放大电路的直流通路，可计算放大电路的（静态）工作点及其有关参数。15，晶体三极管放大电路的静态工作点若设置过高，会造成信号的（饱和）失真，若设置过低，则会造成信号的（截止）失真。
16，在多级放大电路中的级间耦合，低频交流电压放大电路主要采用（阻容）耦合方式；功率放大电路一般采用（变压器）耦合方式；直流和极低频的放大电路常采用（直接）耦合方式。 17，反馈的类型根据反馈的极性不同，可分为（正反馈）和（负反馈）；根据反馈信号的性质不同可分为（电压反馈）和（电流反馈）。 18，放大电路引入负反馈后，会使电路的放大倍数（降低）。 19，对于功率放大器，不但要求它有较大的（电流）输出，还要求有较大的（电压）输出。20，放大电路出现自激振荡的条件有（相位平衡）和（振幅平衡）两种条件。 21，一个差动放大器质量的好坏，是用（共模抑制比K CMRR）。 22，共模抑制比是差动放大电路中（差模）信号的（放大倍数）与（共模）信号的（放大倍数）之比。 23，晶闸管又叫（可控硅），其管芯是由（四层）半导体材料组成，具有（三）个PN结。24，晶闸管可以等效为一个（PNP）型三极管和一个（NPN）型三极管的复合电路。 25，晶闸管的三个电极分别是（阳极A），（阴极K）和（门极G）。 26，晶闸管导通的条件是在阳极加（正向电压）的同时，在门极加（适当的正向电压）。晶闸管一旦导通，门极就失去（控制作用）。 27，要让导通的晶闸管关断，必须使其阳极电流减小到低于（维持电流）。 28，在晶闸管可控整流电路中，减小（控制）角α，可使输出电压的平均值（增大）。29，单结晶体管的三个电极分别是（发射极E），（第一基极B1）和（第二基极B2）。30，当单结晶体管的发射极电压上升达到（峰点）电压时就导通，当发射极电压下降到低于（谷点）电压时就截止。 31，在电子技术中，工作信号若是随时间连续变化的称为（模似）信号；若是不连续变化的脉冲信号称为（数字）信号。
高级维修电工试题及答案 一、选择题 1. 在直流电路中，基尔霍夫第二定律的正确表达式是（B ）。 （A）E= 0（B）E= 0（C）刀I只0（D）刀非0 2. 共发射级放大电路中，当负载电阻增大时，其电压放大倍数的值将（C ）（A）不变（B）减小（C）增大（D）迅速下降 3. 把3块磁体从中间等分成6块可获得（D ）个磁极。 （A） 6 （B） 8 （C） 10 （D） 12 4. 以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是（C ）。（A）铁（B）镍（C）黄铜（D）钻 5. 在铁磁物质组成的磁路中，磁阻是非线性的原因是（A ）是非线性的。（A）磁导率（B）磁通（C）电流（D）磁场强度 6. 示波器中的扫描发生器实际上是一个（A）振荡器。 （A）正弦波（B）多谐（C）电容三点式（D）电感三点式 7. 线圈自感电动势的大小与（D）无关。 （A）线圈中电流的变化率（B）线圈的匝数（C）线圈周围的介质（D）线圈的电阻
8. 互感器线圈的极性一般根据(D )来判定。 (A)右手定则(B)左手定则(C)楞次定律(D)同名端 9. 用晶体管图示仪观察共发射极放大电路的输入特性时，(D )。 (A) X轴作用开关置于基极电压，Y轴作用开关置于集电极电流 (B) X轴作用开关置于集电极电压，Y轴作用开关置于集电极电流 (C) X轴作用开关置于集电极电压，丫轴作用开关置于基极电压 (D) X轴作用开关置于基极电压，Y轴作用开关置于基极电流 10. 同步示波器采用触发扫描方式，即外界信号触发一次，就产生(A )个扫描电压波形。 (A) 1 (B) 2 (C) 3 (D) 4 11. 直流电动机的换向极极性与顺着电枢转向的下一个主极极性(B)。 (A)相同(B)相反(C)串联(D)并联 12. SR-8型双踪示波器中的电子开关有(D)个工作状态。 (A) 2 (B) 3 (C) 4 (D) 5 13. 在实际调整模拟放大电路的静态工作点时，一般是以(A)为准。 (A) lb (B) Ic (C) Uce (D) Ube 14. 直流放大器中，产生零点飘移的主要原因是(D )的变化。 (A)频率(B)集电极电流(C)三极管(D)温度
2020年职业技能鉴定高级维修电工理论知识复习 试题库及答案（共五套） 2020年职业技能鉴定高级维修电工理论知识复习试题 库及答案（一） 一、单项选择(第1题～第160题。选择一个正确的答案，将相应的字母填入题 内的括号中。每题0.5分，满分80分。) 1. 市场经济条件下，职业道德最终将对企业起到( )的作用。 A、决策科学化 B、提高竞争力 C、决定经济效益 D、决定前途与命运 2. 为了促进企业的规范化发展，需要发挥企业文化的( )功能。 A、娱乐 B、主导 C、决策 D、自律 3. 对待职业和岗位，( )并不是爱岗敬业所要求的。 A、树立职业理想 B、干一行爱一行专一行 C、遵守企业的规章制度 D、一职定终身，不改行 4. 坚持办事公道，要努力做到( )。 A、公私不分 B、有求必应 C、公正公平 D、全面公开 5. 下列关于勤劳节俭的论述中，正确的选项是( )。 A、勤劳一定能使人致富 B、勤劳节俭有利于企业持续发展 C、新时代需要巧干，不需要勤劳 D、新时代需要创造，不需要节俭 6. 企业生产经营活动中，要求员工遵纪守法是( )。 A、约束人的体现 B、保证经济活动正常进行所决定的 C、领导者人为的规定 D、追求利益的体现 7. 一般规定正电荷移动的方向为( )的方向。 A、电动势 B、电流 C、电压 D、电位 8. 电压的方向规定由( )。 A、低电位点指向高电位点 B、高电位点指向低电位点 C、低电位指向高电位 D、高电位指向低电位 9. 正弦量的平均值与最大值之间的关系不正确的是( )。 A、E av=2/π*E m B、U av=2/π*E m C、I av=2/π*E m D、I=I m/1.44 10. 当ωt=360°时，ｉ1、ｉ2、ｉ3分别为( )。 A、负值、正值、0 B、0、正值、负值 C、负值、0、正值 D、0、负值、正值
高级维修电工培训考试题库 （高级工） 高级电工答案 一、填空（100题） 1、开关电器中的灭弧罩，是采用绝缘栅片组成的灭弧栅，即是利用长弧切短灭弧法原理。 2、开关电器常利用变压器油为灭弧介质，是因为：当触头间电弧产生于油中时，油被电弧热量分解成以氧气为主的气体，该气体能将电弧吹灭，故变压器油为优良的灭弧介质。 3、迅速拉长电弧，可使弧隙的电场强度骤降，离子负荷迅速增强，从而加速电弧的熄灭。这种灭弧方法是开关设备中普遍采用的最基本的一种灭弧法。 4、高压负荷开关虽有简单的灭弧装置，但它不能断开短路电流，因此它必须与高压熔断器来切断短路故障。 5、灭弧能力越强，越存在操作过电压。真空断路器的灭弧能力很强，但由于其触头分断时，还存在热电子发射，从而形成金属蒸发电弧，并能在交流电流过零时熄灭，故真空断路器不存在操作过电压。 6、大容量真空断路器，为了提高开断能力，增强灭弧的效果和灭弧能力，一般在触头的周围装上旋弧盘或在电极上开以旋弧槽，形成横向磁场及纵向磁场的磁吹灭弧结构形式。 7、在采用真空断路器单独作为旋转电动机、干式变压器的保护开关
时，都需要在断路器的负荷侧装设过电压保护装置。 8、真空断路器的真空开关管可长期使用而无需定期维护。 9、分闸线圈的电源电压过低，往往使高压断路器发生跳闸失灵的故障。 10、3~35Kv电压互感器高压熔断器熔丝熔断时，为防止继电器保护误动作，应先停止有关保护，再进行处理。 11、电压互感器一次熔丝连接熔断时，可更换加大容量的熔丝。 12、电流互感器接线端子松动或回路断线造成开路，处理时应带线手套，使用绝缘工具，并站在绝缘垫上进行处理。如消除不了，应停电处理。 13、更换电压互感器时，要核对二次电压相位、变压比及计量表计的转向。当电压比改变时，应改变计量表计的倍率及继电保护定值。 14、35Kv变压器有载调压操作可能引起轻瓦斯保护动作。 15、并联电容器的运行电压超过其额定电压1：1倍时，或室内温度超过40o C时，都应将电容器停止运行。 16、并联电容器故障掉闸后，值班人员应检查电容器有无外部放电闪络、鼓肚、漏油、过热等现象。如外部没有明显故障，可停用半小时左右，再试送电一次。如试送不良，则应通过实验检查确定故障点。 17、高压隔离开关在运行中，若发现绝缘子表面严重放电或绝缘子破裂，应立即将高开关分断，退出运行。 18、若错合高压隔离开关时，无论是否造成故障，均应立即再拉开，
考件编号: 注 意 事 项 一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。 二、请根据试题考核要求，完成考试内容。 三、请服从考评人员指挥，保证考核安全顺利进行。 试题1、PLC 控制多种液体混合系统的设计、安装与调试 考试时间：150分钟 考核方式：实操＋笔试 本题分值：40分 具体考核要点：PLC 控制多种液体混合系统的设计、安装与调试 （1）任务： 如图所示为多种液体混合系统参考图。 a) 初始状态，容量是空的，Y1,Y2,Y3,Y4为off ， L1,L2,L3 为 off ， 搅拌机M 为off 。 b) 启动按钮按下，Y1=ON ，液体A 进容器，当液体达到L3时，L3=ON ，Y1=OFF ，Y2=ON ，液体B 进入容器，当液体达到L2时，L2=ON ，Y2=OFF ，Y3=ON ，液体C 进入容器，当液面达到L1时，L1=ON ，Y3=OFF ，M 开始搅拌。 c) 搅拌到10秒后，M=OFF ，H=ON ，开始对液体加热。 d) 当温度达到一定时，T=ON ，H=OFF ，停止加热，Y4=ON ，放出混合液体。 e) 液面下降到L3后，L3=OFF ，过5秒，容器空，Y4=OFF 。 f) 要求中间隔5秒时间后，开始下一周期，如此循环。 图1.1.2-2 （2）要求： a) 工作方式设置：按下启动按钮后自动循环，按下停止按钮要在一个混合过程结 束后才可停止。 b) 有必要的电气保护和互锁。 考 生 答 题 不 准 超 过 此 线
考件编号: 笔试部分： （1）PLC从规模上分哪三种？ （）；（）；（）。 （2）正确使用工具；冲击电钻装卸钻头时有什么注意事项？ （3）正确使用仪表；简述指针式万用表电阻挡的使用方法。 答: （4）安全文明生产，回答何为安全电压？ 答： 操作部分： （5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。 （6）安装与接线： 按照电气安装规范 a) 将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行 程开关、按钮等装在另一块配线板上。 b) 按PLC控制I/O口（输入/输出）接线图在配线板上正确安装，元件在配线板 上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行 线槽，导线要有端子标号，引出端要用接线端头。 （7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。 （8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。 笔答部分答题纸 1、PLC接线图
