馈电开关故障检修与排除

馈电开关使用与维修馈电开关是一种常见的电气设备，用于控制电路的开启和关闭。

它通常由一个可移动的开关元件和一个固定的触点组成，当开关元件移动时，触点之间会产生接触或分离，从而实现电路的打开或闭合。

馈电开关的使用方法相对简单，但在实际操作中还是需要注意一些事项。

首先，操作人员应该仔细阅读使用说明书，了解开关的工作原理和使用方法。

其次，使用过程中避免过度使用力量，保持平稳的操作，以防止损坏开关元件。

另外，还需要注意开关的额定电流和电压，不要超过其额定值，以免引发故障或危险。

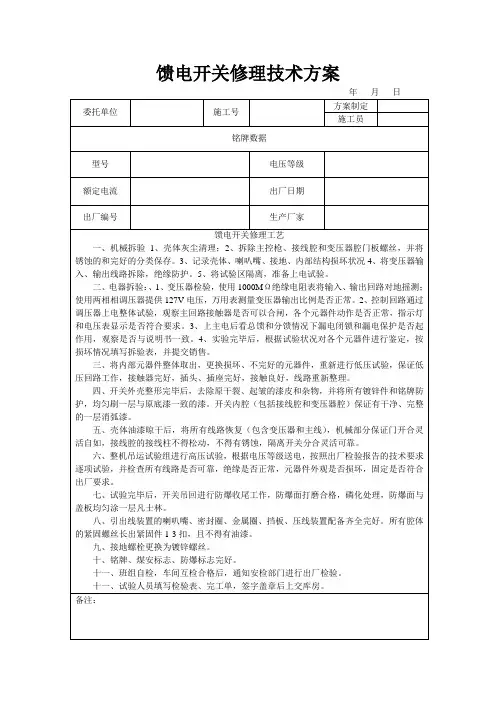

如果馈电开关发生故障，我们可以尝试进行维修。

首先，需要停止使用开关，并断开供电。

然后，仔细检查开关的外观，看是否有明显的损坏或松动。

如果有，可以尝试进行修复或更换相应部件。

同时，还可以检查开关的接线端子，确保电线连接良好，并没有松动或接触不良。

如果问题依然存在，我们可以使用万用表或其他测试工具进行测量，以确定故障点所在，并进行修复或更换。

除了日常使用和维修，我们还应该定期对馈电开关进行检查和保养。

检查开关的外观和连接是否正常，是否有松动或老化现象，需要及时进行修复或更换。

另外，还需要清洁开关的表面和内部，确保开关的正常运行。

特别是在潮湿或脏污环境中使用的开关，更应该加强保养工作，防止积水或杂物影响开关的正常工作。

总之，馈电开关是一种常见的电气设备，使用和维修都需要注意一些事项。

合理操作开关、及时维修故障和定期保养，可以确保开关的正常工作，延长其使用寿命，同时也能确保电路的安全运行。

收稿日期：２０１８?０３?２２作者简介：倪　娟（１９７９－），女，山西长治人，工程师，从事煤矿机电工作。

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－２７９８．２０１８．０４．０２２一起ＫＢＺ－４００馈电开关故障分析及处理倪　娟（潞安环能股份公司王庄煤矿，山西长治　０４６０３１）摘　要：文章依据实际生产中遇到的一起ＫＢＺ馈电开关不能吸合的故障，介绍了具体的检修过程。

该故障为非典型故障，处理过程具有一定的偶然性，可为以后修理该系列馈电开关提供参考。

关键词：馈电开关；真空断路器中图分类号：ＴＤ６１１ 文献标识码：Ｂ 文章编号：１００５?２７９８（２０１８）０４?００５６?０２１　发生经过２０１７年５月，王庄煤矿井下６２１８风巷中１台ＫＢＺ－４００馈电开关更换放置地点，供电电缆、负荷出线、控制线等均未改变，为保持电缆吊挂整齐，仅是对电缆重新进行了整理。

该馈电开关所带负荷为工作面所有低压负荷，包括：照明、排水、煤溜、掘进机等机电设备。

在完成其余设备检修工作后，工作面计划恢复生产，首先，需操作馈电开关恢复供电。

馈电开关通电前先检查电源线、负荷线、辅助接地线等附件可靠、无异常，接着解锁该馈电开关的机械闭锁机构，把操作手柄打到“分闸”位置，检查电源指示灯正常亮起，显示屏正常显示。

经检查显示屏显示内容均无误后，把操作手柄打到“合闸”位置。

此时工作电压显示６６０Ｖ，一切正常，然后按下“合闸”按钮，却未听到开关内有真空接触器吸合的声音，显示屏也显示“分闸”，开关合闸失败。

２　查找故障点２．１　开关参数该馈电开关属于矿用隔爆型真空馈电开关，适用于煤矿井下或其周围介质中含有甲烷、煤尘爆炸性气体混合物的危险环境中，额定工作电压为１１４０Ｖ或６６０Ｖ，额定电流为４００Ａ，适用于中性点不接地的三相电网中，可作为配电系统的总开关或分开关使用。

开关工作方式属于长期工作制；其内部断路器极限分断能力为１５ｋＡ；具有的保护功能有：①过载保护———反时限动作；②短路保护———速断动作；③漏电闭锁———动作值：１１４０Ｖ时为４０ｋΩ，６６０Ｖ时为２２ｋΩ；④漏电保护———动作值：１１４０Ｖ时为２０ｋΩ，６６０Ｖ时为１１ｋΩ；⑤选择性漏电保护：１１４０Ｖ动作值为５～２０ｋΩ，６６０Ｖ动作值为５～１３ｋΩ；⑥欠压保护，当电网电压低于６５％时开关跳闸。

收稿日期：2018－11－26一起KBZ -400馈电开关故障分析及处理刘建平（大同煤矿集团有限责任公司综采装备安装分公司，山西大同037003）摘要：基于一起KBZ 馈电开关无法正常吸合的故障，详细阐述了KBZ 馈电开关的具体检修过程，包括其故障点的查找、分析以及具体处理方法，并总结了井下电气设备故障查找的一些简单方法，以期为同类KBZ 馈电开关故障的解决提供参考。

关键词：馈电开关；故障；查找；处理中图分类号：TM762文献标识码：A文章编号：1009－9492(2019)07－0191－02Analysis and Treatment of a KBZ-400Feed Switch FaultLIU Jian-ping（Datong Coal Mining Group Co.，Ltd.Fully Mechanized Equipment Installation Branch ，Datong 037003，China ）Abstract:It is based on the failure of a KBZ feed switch that cannot be properly sucked.The detailed maintenance process of the KBZ feed switch wasdescribed in detail ，including the search ，analysis and specific treatment methods of the fault point ，and the fault finding of the underground electrical equipment is summarized.Some simple methods to provide reference for the solution of similar KBZ feed switch faults.Key words:feed switch ；fault ；search ；processingDOI:10.3969/j.issn.1009-9492.2019.07.0661发生经过2018年4月，同煤集团名下某煤矿井下风巷中的KBZ-400馈电开关的放置地点发生更换，并未将控制线、供电电缆等进行更改，为使电缆吊挂保持有序，仅仅对电缆进行再次整理。

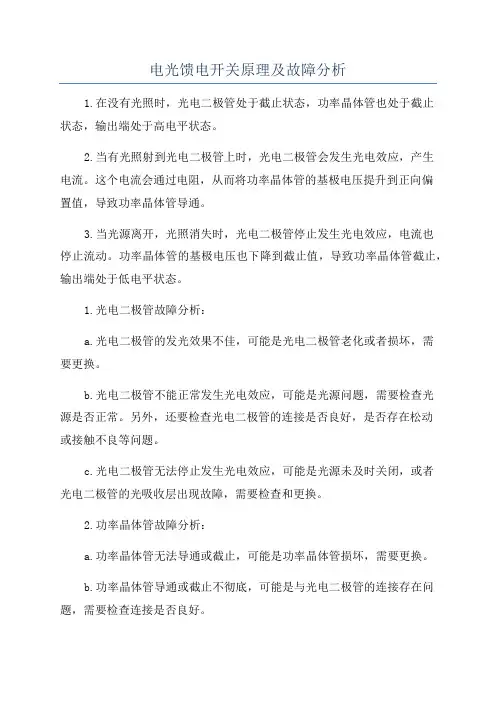

电光馈电开关原理及故障分析
1.在没有光照时，光电二极管处于截止状态，功率晶体管也处于截止
状态，输出端处于高电平状态。

2.当有光照射到光电二极管上时，光电二极管会发生光电效应，产生
电流。

这个电流会通过电阻，从而将功率晶体管的基极电压提升到正向偏
置值，导致功率晶体管导通。

3.当光源离开，光照消失时，光电二极管停止发生光电效应，电流也
停止流动。

功率晶体管的基极电压也下降到截止值，导致功率晶体管截止，输出端处于低电平状态。

1.光电二极管故障分析：
a.光电二极管的发光效果不佳，可能是光电二极管老化或者损坏，需
要更换。

b.光电二极管不能正常发生光电效应，可能是光源问题，需要检查光
源是否正常。

另外，还要检查光电二极管的连接是否良好，是否存在松动
或接触不良等问题。

c.光电二极管无法停止发生光电效应，可能是光源未及时关闭，或者
光电二极管的光吸收层出现故障，需要检查和更换。

2.功率晶体管故障分析：
a.功率晶体管无法导通或截止，可能是功率晶体管损坏，需要更换。

b.功率晶体管导通或截止不彻底，可能是与光电二极管的连接存在问题，需要检查连接是否良好。

c.功率晶体管产生过热现象，可能是工作电流过大或者功率晶体管的散热不良，需要调整电路参数或加强散热设备。

总结起来，电光馈电开关通过光照来控制功率晶体管的导通和截止，实现电路的开关。

在使用过程中，可能会出现光电二极管和功率晶体管的故障，需要通过故障分析和相应的维修措施来解决问题。

这种开关具有触发快、耐久性好等特点，在实际应用中得到广泛应用。

馈电开关故障检修与排除矿用隔爆真空馈电开关常见故障与排除一、设备名称：矿用隔爆型真空馈电开关二、型号：BKD 20-200/1140(660)Z三、设备功能及作用：1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。

在交流50HZ，660V或1140V额定电流200A及以下的线路中，开关可作配电系统的总开关，也可作配电路分开关。

2、保护单元采用的16位计算机技术，高精度的A/D转换器，对交流信号直接采样计算，反映电网的实时运转情况，保护灵敏可靠，测量精度高。

3、当线路出现故障时，开关自动快速切除故障线路，计忆显示故障参数，并对开关实施闭锁，解除故障后进行人工复位，才能重新合闸。

4、馈电漏电有总开关和分开关两级选择性漏电保护系统。

5、开关有漏电闭锁，漏电跳闸，短路等试验功能。

6、具有风电，瓦斯电闭锁功能。

7、中文液晶显示，带RS485串行通信接口，支持遥控控制。

四、设备故障检修及排除方法1、开关合闸后，显示器不显示：①．检查开关变压器一、二次熔断器是否损坏，如果损坏应及时进行更换。

②．检查开关门板矩形插座有无松动或脱落，检查保护器电源100V是否正常，插座松动、脱落或保护器100V不正常，都会造成保护器没电，显示屏没电，应重新安装好插座链接，并检查FU3熔断进行更换。

2、显示屏正常①．调整显示板可调电阻，改变对低电压，若显示屏发黑应顺时针调整，如亮度过高出现模糊，应逆时针调整。

②．检查复位按钮是否短接或卡住不能复位，出现后应还原或更换按钮。

3、按合闸按钮不合闸①．检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点，若不正常，不能正常合闸。

②．检查保护器9脚10脚是否导通，如不正常，进行检查或更换。

③．检查真空断路器和J4整流有无损坏。

4、安分闸按钮不分闸①．检查分闸按钮触点是否正常。

②．检查真空断路器右侧辅助触点是否正常闭合。

③．检查脱口线圈，整流桥有无损坏以上三项有一项不正常都会造成开关不能正常分闸。

KBZ9-400/200馈电开关原理及维修在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。

听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。

馈，馈赠，给也。

那么馈电哪，就是就是输电、送电、给电的意思。

而馈电开关哪，一般用于移动变电站低压输出侧，和煤矿井下配电系统总开关或分支开关。

多数是作为一个工作面的总开关，负责整个工作面电量的供给。

馈电开关与磁力启动器的区别有：1、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。

2、在保护方便，馈电开关具有漏电检测（检漏保护），就是说馈电开关始终检测着线路的绝缘情况，一旦有漏电情况，立即进行保护。

而磁力启动器是漏电闭锁。

就是说，磁力启动前在吸合之前，检测一下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。

但是，如果绝缘良好，则开关吸合。

吸合之后，磁力启动前就没有检漏功能了，若出现漏电，则由上级的馈电开关来完成保护。

这是两种漏电保护的区别，不要混肴。

3、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值的70%时，开关动作跳闸。

BKD9馈电开关是原来的型号，现在这种开关叫做KBZ9了，至于为什么更换型号的名称，我没有见到相关的文件，只是从一个开关厂商的维修人员那里得知的。

虽然它的名字变了，但内部结构，工作原理还是和原来一模一样的。

所以，以前问BKD9馈电开关与KBZ9馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。

知道了型号改名的事情之后，在以后的帖子中，我们也改为KBZ9。

现在来简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。

如上图，真空管动触点通过连杆3与机械机构连接。

然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。

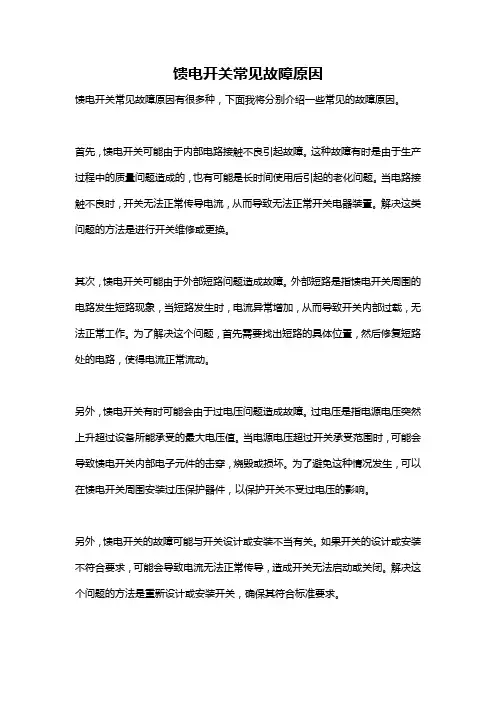

馈电开关常见故障原因馈电开关常见故障原因有很多种，下面我将分别介绍一些常见的故障原因。

首先，馈电开关可能由于内部电路接触不良引起故障。

这种故障有时是由于生产过程中的质量问题造成的，也有可能是长时间使用后引起的老化问题。

当电路接触不良时，开关无法正常传导电流，从而导致无法正常开关电器装置。

解决这类问题的方法是进行开关维修或更换。

其次，馈电开关可能由于外部短路问题造成故障。

外部短路是指馈电开关周围的电路发生短路现象，当短路发生时，电流异常增加，从而导致开关内部过载，无法正常工作。

为了解决这个问题，首先需要找出短路的具体位置，然后修复短路处的电路，使得电流正常流动。

另外，馈电开关有时可能会由于过电压问题造成故障。

过电压是指电源电压突然上升超过设备所能承受的最大电压值。

当电源电压超过开关承受范围时，可能会导致馈电开关内部电子元件的击穿，烧毁或损坏。

为了避免这种情况发生，可以在馈电开关周围安装过压保护器件，以保护开关不受过电压的影响。

另外，馈电开关的故障可能与开关设计或安装不当有关。

如果开关的设计或安装不符合要求，可能会导致电流无法正常传导，造成开关无法启动或关闭。

解决这个问题的方法是重新设计或安装开关，确保其符合标准要求。

此外，馈电开关还可能因为长时间使用造成的磨损问题而发生故障。

当开关长时间使用后，其内部的金属零件可能会发生磨损，从而导致开关传动不灵活，无法正常工作。

解决这个问题的方法是定期进行维护和检查，保持开关的正常运转。

最后，馈电开关也可能由于灰尘或异物堵塞导致故障。

当开关周围存在大量的灰尘或其他异物时，开关内部的接触部件可能会被堵塞，无法正常触发。

为了解决这个问题，可以定期进行清理和维护，保持开关的正常运转。

总结起来，馈电开关常见的故障原因包括内部电路接触不良、外部短路、过电压、设计或安装问题、磨损和灰尘堵塞等。

了解这些故障原因可以帮助我们更好地预防和解决开关的故障，确保电器装置的正常运行。
