中国电信(MSTP)以太网专线业务介绍

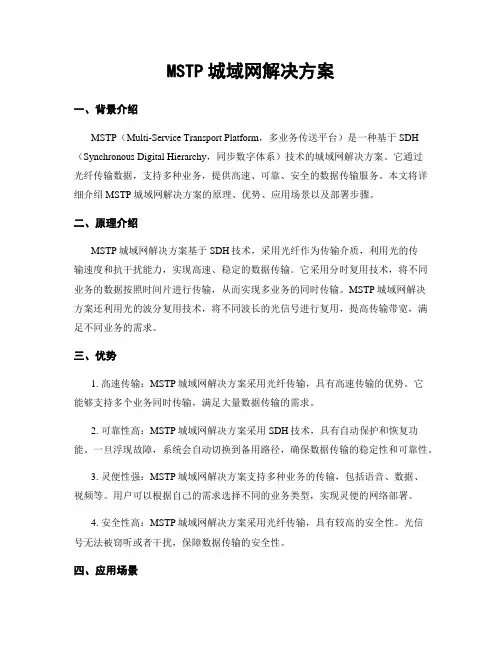

MSTP城域网解决方案一、背景介绍MSTP（Multi-Service Transport Platform，多业务传送平台）是一种基于SDH （Synchronous Digital Hierarchy，同步数字体系）技术的城域网解决方案。

它通过光纤传输数据，支持多种业务，提供高速、可靠、安全的数据传输服务。

本文将详细介绍MSTP城域网解决方案的原理、优势、应用场景以及部署步骤。

二、原理介绍MSTP城域网解决方案基于SDH技术，采用光纤作为传输介质，利用光的传输速度和抗干扰能力，实现高速、稳定的数据传输。

它采用分时复用技术，将不同业务的数据按照时间片进行传输，从而实现多业务的同时传输。

MSTP城域网解决方案还利用光的波分复用技术，将不同波长的光信号进行复用，提高传输带宽，满足不同业务的需求。

三、优势1. 高速传输：MSTP城域网解决方案采用光纤传输，具有高速传输的优势。

它能够支持多个业务同时传输，满足大量数据传输的需求。

2. 可靠性高：MSTP城域网解决方案采用SDH技术，具有自动保护和恢复功能。

一旦浮现故障，系统会自动切换到备用路径，确保数据传输的稳定性和可靠性。

3. 灵便性强：MSTP城域网解决方案支持多种业务的传输，包括语音、数据、视频等。

用户可以根据自己的需求选择不同的业务类型，实现灵便的网络部署。

4. 安全性高：MSTP城域网解决方案采用光纤传输，具有较高的安全性。

光信号无法被窃听或者干扰，保障数据传输的安全性。

四、应用场景MSTP城域网解决方案适合于以下场景：1. 企业内部网络：MSTP城域网解决方案可以用于企业内部各个分支机构之间的数据传输，实现高效的办公和协同工作。

2. 数据中心互联：MSTP城域网解决方案可以用于数据中心之间的互联，实现大规模数据的传输和共享。

3. 城市通信网络：MSTP城域网解决方案可以用于城市通信网络的建设，实现各个区域之间的数据传输和通信。

4. 金融行业：MSTP城域网解决方案可以用于金融行业的数据传输，保障交易和信息的安全性和可靠性。

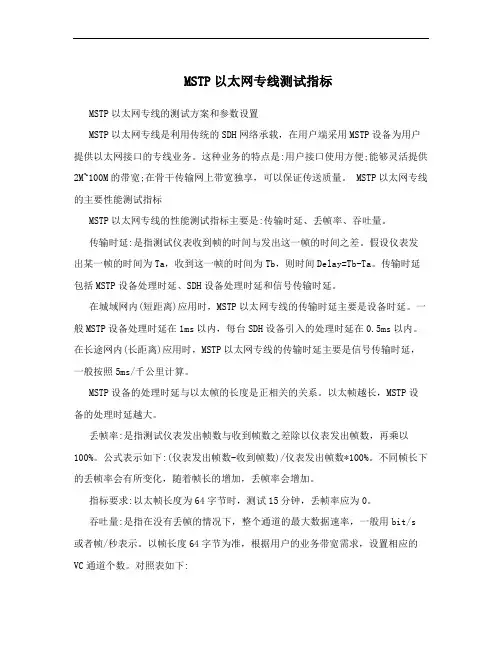

MSTP以太网专线测试指标MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。

这种业务的特点是:用户接口使用方便;能够灵活提供2M~100M的带宽;在骨干传输网上带宽独享，可以保证传送质量。

MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是:传输时延、丢帧率、吞吐量。

传输时延:是指测试仪表收到帧的时间与发出这一帧的时间之差。

假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。

传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。

在城域网内(短距离)应用时，MSTP以太网专线的传输时延主要是设备时延。

一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms以内。

在长途网内(长距离)应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。

MSTP设备的处理时延与以太帧的长度是正相关的关系。

以太帧越长，MSTP设备的处理时延越大。

丢帧率:是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。

公式表示如下:(仪表发出帧数-收到帧数)/仪表发出帧数*100%。

不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。

指标要求:以太帧长度为64字节时，测试15分钟，丢帧率应为0。

吞吐量:是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s或者帧/秒表示。

以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。

对照表如下:业务带宽与通道配置对应关系业务带宽配置的(Mbps) VC通道个数 2 VC-12-1v 4 VC-12-2v 6 VC-12-3v 8 VC-12-4v 10 VC-12-5v 15 VC-12-7v 20 VC-12-10v 25 VC-12-12v 30 VC-12-14v 35 VC-12-17v 40 VC-12-19v 45 VC-12-21v 50 VC-12-23v/VC-3-1v 60 VC-12-28v 70 VC-12-33v 80 VC-12-37v 90 VC-12-42v 100 VC-12-46v/VC-3-2v 150 VC-4-1v 300 VC-4-2v 450 VC-4-3vVC-4-4v(大于4个VC4，建议采用WDM技600 术) 750 VC-4-5v 900 VC-4-6v 1000 VC-4-7v测试方案上述三个指标均采用环回测试方法。

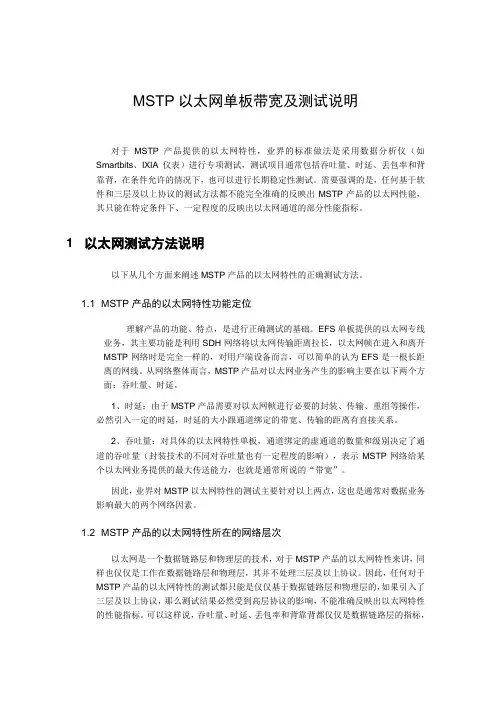

MSTP以太网单板带宽及测试说明对于MSTP产品提供的以太网特性，业界的标准做法是采用数据分析仪（如Smartbits、IXIA仪表）进行专项测试，测试项目通常包括吞吐量、时延、丢包率和背靠背，在条件允许的情况下，也可以进行长期稳定性测试。

需要强调的是，任何基于软件和三层及以上协议的测试方法都不能完全准确的反映出MSTP产品的以太网性能，其只能在特定条件下、一定程度的反映出以太网通道的部分性能指标。

1 以太网测试方法说明以下从几个方面来阐述MSTP产品的以太网特性的正确测试方法。

1.1 MSTP产品的以太网特性功能定位理解产品的功能、特点，是进行正确测试的基础。

EFS单板提供的以太网专线业务，其主要功能是利用SDH网络将以太网传输距离拉长，以太网帧在进入和离开MSTP网络时是完全一样的，对用户端设备而言，可以简单的认为EFS是一根长距离的网线。

从网络整体而言，MSTP产品对以太网业务产生的影响主要在以下两个方面：吞吐量、时延。

1、时延：由于MSTP产品需要对以太网帧进行必要的封装、传输、重组等操作，必然引入一定的时延，时延的大小跟通道绑定的带宽、传输的距离有直接关系。

2、吞吐量：对具体的以太网特性单板，通道绑定的虚通道的数量和级别决定了通道的吞吐量（封装技术的不同对吞吐量也有一定程度的影响），表示MSTP网络给某个以太网业务提供的最大传送能力，也就是通常所说的“带宽”。

因此，业界对MSTP以太网特性的测试主要针对以上两点，这也是通常对数据业务影响最大的两个网络因素。

1.2 MSTP产品的以太网特性所在的网络层次以太网是一个数据链路层和物理层的技术，对于MSTP产品的以太网特性来讲，同样也仅仅是工作在数据链路层和物理层，其并不处理三层及以上协议。

因此，任何对于MSTP产品的以太网特性的测试都只能是仅仅基于数据链路层和物理层的，如果引入了三层及以上协议，那么测试结果必然受到高层协议的影响，不能准确反映出以太网特性的性能指标。

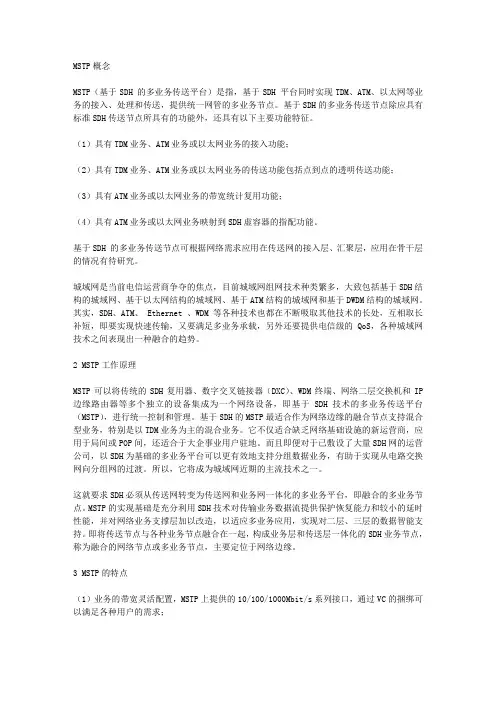

MSTP概念MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。

（1）具有TDM业务、ATM业务或以太网业务的接入功能；（2）具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能；（3）具有ATM业务或以太网业务的带宽统计复用功能；（4）具有ATM业务或以太网业务映射到SDH虚容器的指配功能。

基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。

城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。

其实，SDH、ATM、 Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。

2 MSTP工作原理MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP 边缘路由器等多个独立的设备集成为一个网络设备，即基于SDH技术的多业务传送平台（MSTP），进行统一控制和管理。

基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务，特别是以TDM业务为主的混合业务。

它不仅适合缺乏网络基础设施的新运营商，应用于局间或POP间，还适合于大企事业用户驻地。

而且即便对于已敷设了大量SDH网的运营公司，以SDH为基础的多业务平台可以更有效地支持分组数据业务，有助于实现从电路交换网向分组网的过渡。

所以，它将成为城域网近期的主流技术之一。

这就要求SDH必须从传送网转变为传送网和业务网一体化的多业务平台，即融合的多业务节点。

MSTP专线接入编辑本段1 MSTP概念MSTP[1]（Multi-Service Transfer Platform）（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。

（1）具有TDM业务、ATM业务或以太网业务的接入功能； （2）具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能； （3）具有ATM业务或以太网业务的带宽统计复用功能； （4）具有ATM业务或以太网业务映射到SDH虚容器的指配功能。

基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。

城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。

其实，SDH、ATM、 Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。

[编辑本段]2 MSTP工作原理 MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP边缘路由器等多个独立的设备集成为一个网络设备，即基于SD H技术的多业务传送平台（MSTP），进行统一控制和管理。

基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务，特别是以TDM业务为主的混合业务。

它不仅适合缺乏网络基础设施的新运营商，应用于局间或POP间，还适合于大企事业用户驻地。

而且即便对于已敷设了大量SDH网的运营公司，以SDH为基础的多业务平台可以更有效地支持分组数据业务，有助于实现从电路交换网向分组网的过渡。

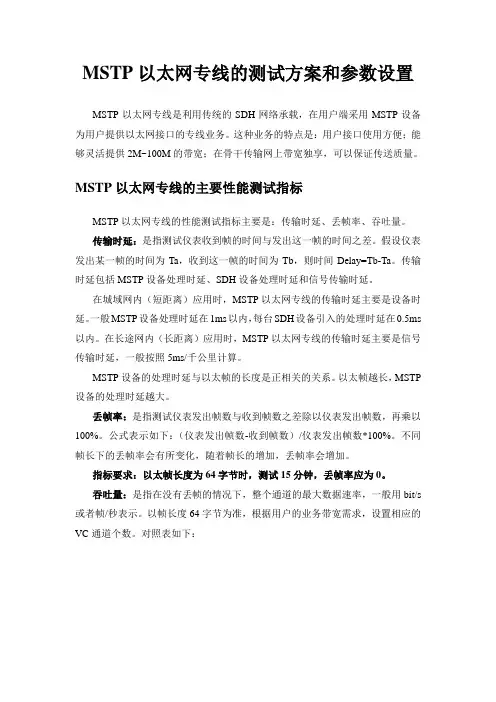

MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。

这种业务的特点是：用户接口使用方便；能够灵活提供2M~100M的带宽；在骨干传输网上带宽独享，可以保证传送质量。

MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是：传输时延、丢帧率、吞吐量。

传输时延：是指测试仪表收到帧的时间与发出这一帧的时间之差。

假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。

传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。

在城域网内（短距离）应用时，MSTP以太网专线的传输时延主要是设备时延。

一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms 以内。

在长途网内（长距离）应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。

MSTP设备的处理时延与以太帧的长度是正相关的关系。

以太帧越长，MSTP 设备的处理时延越大。

丢帧率：是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。

公式表示如下：（仪表发出帧数-收到帧数）/仪表发出帧数*100%。

不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。

指标要求：以太帧长度为64字节时，测试15分钟，丢帧率应为0。

吞吐量：是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s 或者帧/秒表示。

以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。

对照表如下：业务带宽与通道配置对应关系测试方案上述三个指标均采用环回测试方法。

测试方案如下：点到点MSTP以太网专线业务测试方案图业务类型根据城域以太网论坛（Metro Ethernet Forum ，MEF）的技术规范，以太网的业务类型分为三大类：点到点的专线业务Ethernet Line（E-Line），多点到多点的虚拟专网业务Ethernet LAN（E-LAN），和点到多点的业务（E-TREE）。

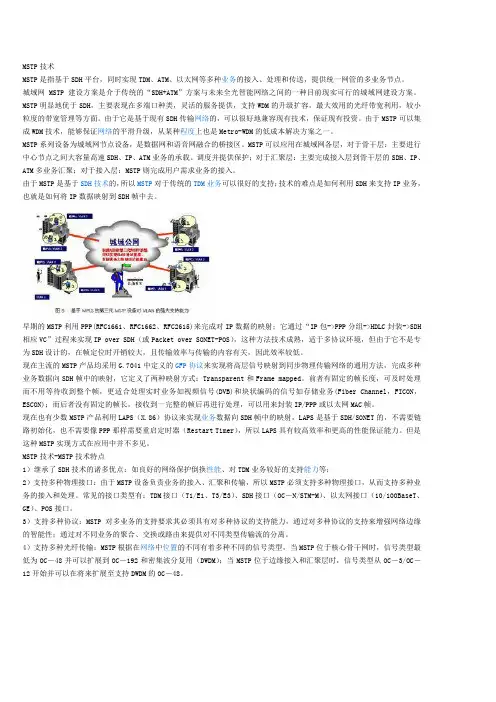

MSTP技术MSTP是指基于SDH平台，同时实现TDM、ATM、以太网等多种业务的接入、处理和传送，提供统一网管的多业务节点。

城域网MSTP建设方案是介于传统的“SDH+ATM”方案与未来全光智能网络之间的一种目前现实可行的城域网建设方案。

MSTP明显地优于SDH，主要表现在多端口种类，灵活的服务提供，支持WDM的升级扩容，最大效用的光纤带宽利用，较小粒度的带宽管理等方面。

由于它是基于现有SDH传输网络的，可以很好地兼容现有技术，保证现有投资。

由于MSTP可以集成WDM技术，能够保证网络的平滑升级，从某种程度上也是Metro-WDM的低成本解决方案之一。

MSTP系列设备为城域网节点设备，是数据网和语音网融合的桥接区。

MSTP可以应用在城域网各层，对于骨干层：主要进行中心节点之间大容量高速SDH、IP、ATM业务的承载、调度并提供保护；对于汇聚层：主要完成接入层到骨干层的SDH、IP、ATM多业务汇聚；对于接入层：MSTP则完成用户需求业务的接入。

由于MSTP是基于SDH技术的，所以MSTP对于传统的TDM业务可以很好的支持；技术的难点是如何利用SDH来支持IP业务，也就是如何将IP数据映射到SDH帧中去。

早期的MSTP利用PPP(RFC1661、RFC1662、RFC2615)来完成对IP数据的映射；它通过“IP包->PPP分组->HDLC封装->SDH 相应VC”过程来实现IP over SDH（或Packet over SONET-POS），这种方法技术成熟，适于多协议环境，但由于它不是专为SDH设计的，在帧定位时开销较大，且传输效率与传输的内容有关，因此效率较低。

现在主流的MSTP产品均采用G.7041中定义的GFP协议来实现将高层信号映射到同步物理传输网络的通用方法，完成多种业务数据向SDH帧中的映射，它定义了两种映射方式：Transparent和Frame mapped。
