QC七大手法中的柏拉图的应用原理1. 什么是QC七大手法？QC七大手法是质量控制中的七种主要方法，用于解决问题、改进流程和提高质量。
这些方法涵盖了统计学、数据分析和问题解决技巧等方面。
其中之一就是柏拉图图表法。
2. 柏拉图图表法的基本介绍柏拉图图表法（Pareto Chart）是一种按重要性排序的柱状图，用于显示一组数据中各个因素的重要程度。

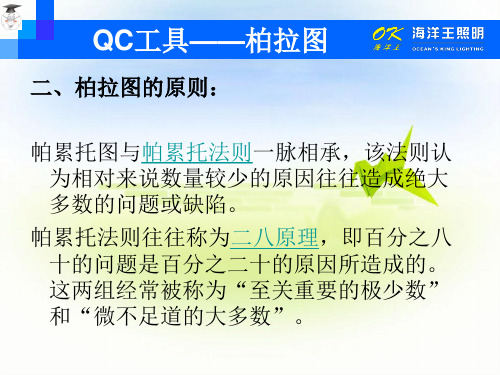

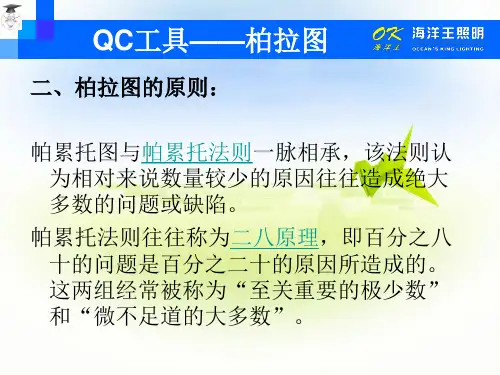

它基于柏拉图法则，即二八定律，也称为“少数原则”，即少数因素决定了大部分结果。
柏拉图图表法常用于辨识并解决问题中的关键因素，它可用于：•识别主要问题和根本原因•优化资源分配和优先级制定•制定改进策略和行动计划柏拉图图表法的应用原理是基于数据收集、分类和排序，而且通过直观的图形展示，更容易传达复杂的信息。
3. 柏拉图图表法的步骤使用柏拉图图表法的一般步骤包括以下几个方面：步骤1：选择问题的范围确定你要解决的问题或改进的范围，例如某个产品的质量问题，或一个流程中的延迟。
步骤2：收集数据收集与问题相关的数据，并确保数据的准确性和完整性。
这可能需要利用统计工具或直接观察和记录数据。
步骤3：分类和排序将收集到的数据按照因素进行分类，并计算每个因素的频次或数量。
然后，将因素按照重要性排序，以确定最重要的因素。
步骤4：绘制柏拉图图表使用柏拉图图表的横轴和纵轴分别表示因素和频次（或数量），绘制柱状图。
柱状图的高度代表因素的重要性，因此柏拉图图表的柱状图呈递减的趋势。
步骤5：分析结果并制定行动计划根据柏拉图图表的结果，分析最重要的因素并制定相应的改进策略。
优先处理其中能带来最大影响的因素，以提高质量和效率。
4. 柏拉图图表法的例子下面以日常生活中的购物问题为例，来演示柏拉图图表法的应用：步骤1：选择问题的范围选定购物问题，例如购物过程中出现的各类问题。
步骤2：收集数据收集购物过程中的问题数据，包括商品质量问题、客户服务问题、价格问题等。
步骤3：分类和排序将收集到的问题数据按照不同因素进行分类，例如将商品质量问题、客户服务问题和价格问题分别列为不同的因素。
3.柏拉图(PARETO DIAGRAM)3-1何谓柏拉图法(1) 柏拉图是一位意大利经济学家的名字，在他从事研究社会经济结构时发现，国民所得之分配，其金额被少数人所控制，即80%的金额被20%的人拥有，后来这一法则被应用在其它事物的调查上，也是发现多数的事都集中在少数某些项目上，故又称80-20法则或ABC分析图。
(2) 美国品管大师Dr. Juran将柏拉图法应用在品管上。
(3) 品管圈之创使人---日本的石川馨博士将之引用到品管圈活动中，为QC七大工具之一。
3-2柏拉图的做法(1) 柏拉图的定义将数据收集之结果依项目别、原因别或时间大小，金额多寡，按其大小顺序列出的图形。
(2) 作法1.决定数据分类之项目：a.原因的分类：材料、设备、作业者、方法、工具。
b.结果的分类：不良项目、缺点、位置。
2.决定收集数据的期间，以查检表收集数据。
3.依分类之项目统计数据，作统计表。
4.作图表，横轴取记项目，纵轴左侧取记发生频数，右侧取记累计影响度。
5.依数据出现之大小由左到右绘成柏拉图。
6.数据累计数以折线记入，右侧终点为100%，左侧终点为发生频数(或数据特性值之累计数值)7.记入必要事项。
总检查数：2106片不良率%=﹝各项不良数/总检查数﹞*100影响度%=﹝各项缺点数/总缺点数﹞*100*各项目按出现数据的大小顺序排列，并求其累计数。
*求各项目的数据数及累计数的影响度。
*其它项排在最后，其它项若太大时，要检讨是否尚有其它重要要因须提出。
3-3柏拉图的功用(1)掌握影响问题点的主要项目：柏拉图法一但列出很容易可以看出重点，一般而言前三项的影响度之和几乎占了全部的七八成。
(2)可作改善成果的比较：改善前的柏拉图与改善后的柏拉图并列对比，马上可以看出改善效果的确认。
(2)报告或记录用：作报告或记录时，只有数据，比较不容易了解，若能整理成柏拉图则很容易一目了然。
(3)对发生现象与发生原因的反复调查可发掘现场存在的各种问题，明确指引快速的解决方法。
目录1 –数据与图表2-常用统计分析方法概述3 -检查表（Check Sheets）4-柏拉图（Pareto Diagram）5-因果图（Cause & Effect Diagram）6 -散布图（Stratification）7 -分层法（Scatter Diagram）8 -直方图（Histogram）9 -控制图（Control Chart）柏拉图，排列图，帕累托图（Pareto Diagram）---发现问题的重心抓住一切，就等于失去所有；善用柏拉图，顺利掌握重点。
柏拉图的由来意大利经济学者V.Pareto分析其社会经济结构，发现一个规律“80%的社会财富掌握在20%的人手中”，称之为“柏拉法则”；柏拉法则---“关键的少数，次要的多数”美国经济学者M.O.Lorenz使用累积分配曲线来描绘“柏拉法则”，即经济学上所称之劳伦兹（Lorenz）曲线；美国J.M.Juran将Lorenz曲线应用到品质管理上，同时创出“Vital Few，Trivial Many”（重要的少数，琐细的多数）的名词，并将此现象定为“柏拉图原理”；品管圈创始人石川馨博士将柏拉图运用到品管圈活动中，使之成为品管七大手法之一；柏拉图的定义及使用时机1. 定义根据所搜集的数据，按不同区分标准加以整理、分类(按其大小顺序排列)，找出占最大比率之原因、状况或位置及其影响程度的图形；2. 柏拉图使用时机2.1 掌握问题点(抓住关键因素)2.2 找出原因（解决主要问题）2.3 效果确认（改善前、后之比较）柏拉图的应用品质管理：不良品数，损失金额，客诉项目，抱怨次数，返修品数……时间效率：作业的效率，故障率、修理时间……价格成本：材料单价，产品成本……社会治安：犯罪率、件数、年龄别……医疗保健：病因，职业病患，门诊科别……客户服务：客诉件数、处理时间、不良品数……业务销售：销售项目，销售区域……项目：电子件焊接不良分布柏拉图日期：2012.12.10～2013.1.14制图：###柏拉图的构成•确认柏拉图调查目的，决定数据的分类项目；•决定收集数据的期间及方法，并收集数据；•整理数据，制作统计表；•画出柱状图，绘制累计曲线；•记入必要的事项；•决定改善目标，找出问题点；1.确立调查目的，决定数据的分类项目（层别法）制作柏拉图时，首先确立柏拉图调查的目的或意图；一般的分类先从结果分类上着手，以便洞悉主要问题之所在；然后再进行原因分类，分析出问题产生之原因，以便采取有效的对策。
柏拉图的制作方法柏拉图定义：可分析出多数不合格是由相对少数原因引起的；第一步：先做表格不良名称不良数量百分比累计百分比问题115025.21%25.21%问题212020.17%45.38%问题310016.81%62.18%问题48013.45%75.63%问题57011.76%87.39%问题66510.92%98.32%其它10 1.68%100.00%合计5951.1 不良数量：应由多到少向下依次排列，其它项要放在最下面（因为它不太重要）1.2 百分比计算：不良数量占总不良的比率=不良数量/595*100%1.3 累计百分比：不良所占百分比的累加第二步：做柏拉图2.1 选择数据源红方框内为选取的数据源选好数据源，点击此图标2.2 选择图表类型： 自定义类型→两轴线-柱图→下一步（N) 2.3 在下图红色方框内输入标题，然后点击完成（F）第三步：图表格式设置（使其看起来美观，舒服）3.1 Y坐标轴格式设置：双击A处→弹出下图对话框→点刻度最小值：0最大值：不良总数主要刻度单位：自己设置3.2 次Y坐标轴格式设置：双击B处→弹出下图对话框最小值：0最大值：1主要刻度单位：自己设置3.3 数据系列一格式设置：双击C处→弹出下图对话框3.3 数据系列二格式设置：双击D处→弹出下图对话框3.4 图标E区格式设置：双击E处→弹出下图对话框3.4 图标F区格式设置：双击F处→弹出对话框 按上面操作方式选择图案第四步： OK对少数原因引起的；要放在最下面（因为它不太重要）数量/595*100%下一步（N)。
柏拉图一、柏拉图的定义•柏拉图是为寻找影响产品质量的主要问题，用从高到低的顺序排列成矩形，表示各原因出现频率高低的一种图表。
•柏拉图是美国品管大师朱兰博士运用意大利经济学家柏拉图(Pareto)的统计图加以延伸所创造出来的，柏拉图又称排列图。
二、柏拉图的应用1、作为降低不合格的依据：想降低不合格率，先绘柏拉图看看。
2、定改善目标，找出问题点。
确定主要因素、影响因素和次要因素。
3、抓主要因素解决质量问题。
4、确认改善效果(改善前、后的比较)。
三、作图注意事项1、一般来说，主要原因一到两个，至多不超过三个，就是说它们所占的频数必须高于50%（如果项目少时，则应高于70%或高于80%），否则就失去了找主要问题的意义，要考虑重新进行分类。
2、纵坐标可以用件数或金额表示，也可以用时间表示。
原则是以能够较好的找出“主要问题”为准。
3、不重要的项目很多时，为了避免横坐标过长，通常合并列入“其它”栏内，并直于最后一项。
对于一些较小的问题，如果不容易分类，也可以将其归入其它项内。
如果很多小问题全部归为“其它”项内，造成“其它”项频数太多，则需要考虑重新分类。
4、为作柏拉图而取数据时，应考虑不同的原因、状况和条件后对数据及进行分类，如按时间、设备、工序、人员等分类，以取得更多有效的信息。
2.举例说明某厂对一种产品进行质量检查，发现220件不合格品，按生产不合格品的原因进行分类统计，做出下图表。
分析：从上图表，可以看出，造成不合格品的主要原因是操作和设备存在的问题，所以要减少不合格品首先要从这两个方面入手。
因果图1.因果图的定义• 在找出质量问题以后，为分析产生质量问题的原因，即分析原因与结果之间关系的一种方法，以确定因果关系的图表称为因果图。
• 其形状与鱼的骨架相似，故亦称鱼刺图；又因为是日本质量管理专家石川馨博士倡导的，故又称为石川图。
• 我们在应用柏拉图找出主要问题后，往往需要进一步分析问题产生的原因及其主要原因，以便针对性地制定措施加以解决，因果图就是这样一种常用的分析方法。
