星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

热继电器选型原则和标准
————————————————————————————————作者：————————————————————————————————日期：
热继电器选型原则和标准
热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。

1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响(不动作)。

2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。

例如，热继电器的整定值可等于0.95-1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。

如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。

4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护
热继电器文字符号：FR
热继电器图形符号：
热继电器元件图形符号热继电器常开触头图形符号热继电器常闭触头图形符号。

热继电器的选型依据热继电器是一种常用的电器控制装置，广泛应用于各种工业和民用领域。

在选型热继电器时，需要考虑多个因素以确保其适合特定的应用环境和要求。

以下是选型热继电器的依据和考虑因素：1.负载类型：首先需要了解负载的类型和特性。

热继电器通常被用于控制电阻性负载、感性负载或容性负载等。

不同类型的负载对热继电器的工作参数有不同的要求，如额定电流、开关容量等。

2.额定电流和额定电压：根据负载的额定电流和额定电压选择热继电器。

额定电流是指热继电器能够承受的最大电流值，额定电压是指热继电器能够承受的最大电压值。

确保选用的热继电器能够满足负载的需求，并具有足够的安全余量。

3.动作时间和释放时间：热继电器的动作时间和释放时间是影响其性能的重要指标。

动作时间是指热继电器从触发动作到实际切换负载的时间，释放时间是指热继电器从断开负载到恢复到初始状态的时间。

根据应用需求选择具有合适的动作和释放时间的热继电器。

4.温度范围：热继电器需要能够在一定的温度范围内正常工作。

因此，需要根据应用环境的温度条件选择具有合适工作温度范围的热继电器。

同时，还要考虑负载产生的热量对热继电器自身温度的影响。

5.绝缘等级和耐压性能：绝缘等级是指热继电器能够承受的最大电压和其绝缘能力。

根据负载和应用环境的要求，选择具有足够绝缘等级和耐压性能的热继电器，以确保安全可靠的操作。

6.寿命和可靠性：热继电器的寿命和可靠性是考虑的重要因素之一。

根据应用场景和使用要求，选择具有较长寿命和高可靠性的热继电器，以减少故障率和维护成本。

7.尺寸和安装方式：根据应用的空间限制和安装要求，选择适合尺寸和安装方式的热继电器。

热继电器有不同的外形和安装方式，如插入式、固定式等，需要根据具体需求进行选择。

8.附加功能和特殊需求：一些热继电器可能具有附加功能，如过载保护、故障诊断、远程控制等。

根据特殊需求选择具备相应附加功能的热继电器，以满足特定应用的要求。

总结起来，选型热继电器时需要考虑负载类型、额定电流和电压、动作时间和释放时间、温度范围、绝缘等级和耐压性能、寿命和可靠性、尺寸和安装方式，以及附加功能和特殊需求。

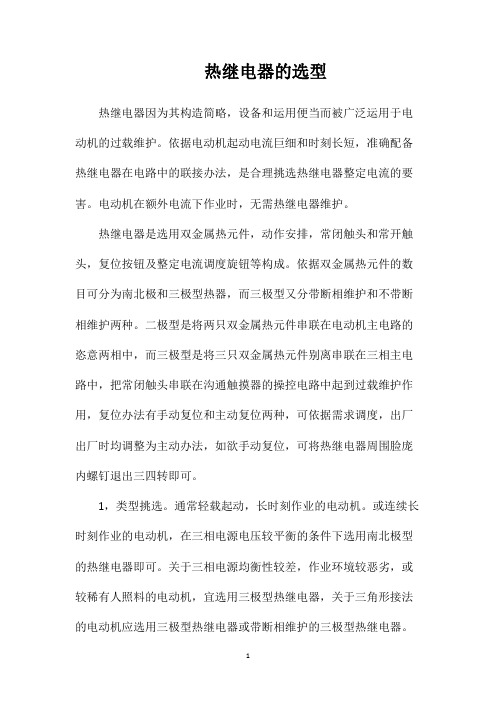

热继电器的选型热继电器因为其构造简略，设备和运用便当而被广泛运用于电动机的过载维护。

依据电动机起动电流巨细和时刻长短，准确配备热继电器在电路中的联接办法，是合理挑选热继电器整定电流的要害。

电动机在额外电流下作业时，无需热继电器维护。

热继电器是选用双金属热元件，动作安排，常闭触头和常开触头，复位按钮及整定电流调度旋钮等构成。

依据双金属热元件的数目可分为南北极和三极型热器，而三极型又分带断相维护和不带断相维护两种。

二极型是将两只双金属热元件串联在电动机主电路的恣意两相中，而三极型是将三只双金属热元件别离串联在三相主电路中，把常闭触头串联在沟通触摸器的操控电路中起到过载维护作用，复位办法有手动复位和主动复位两种，可依据需求调度，出厂出厂时均调整为主动办法，如欲手动复位，可将热继电器周围脸庞内螺钉退出三四转即可。

1，类型挑选。

通常轻载起动，长时刻作业的电动机。

或连续长时刻作业的电动机，在三相电源电压较平衡的条件下选用南北极型的热继电器即可。

关于三相电源均衡性较差，作业环境较恶劣，或较稀有人照料的电动机，宜选用三极型热继电器，关于三角形接法的电动机应选用三极型热继电器或带断相维护的三极型热继电器。

2，热继电器额外电流的挑选。

同一系列类型的热继电器可装用纷歧样额外电流的发热元件。

选用时应依据电动机的额外电流挑选相应的发热元件，热继电器的额外电流应大于电动机的额外电流。

3，热元件额外电流的挑选。

热元件的额外电流应略大于电动机的额外电流。

4，热元件整定电流的调度，热零件整定电流的调度计划。

可依据热继电器的类型和热元件的额外电流查表得出，当电动机的起动电流为额外电流6倍分配及起动时刻不逾越5秒者，热元件的整定电流可调度到等于电动机的额外电流，当电动机的起动时刻较长，拖运冲击性负荷或不容许停机者整定电流应调度到电动机额外电流的1.1－1.15倍。

热继电器分直接加热和直接加热及复式加热三种办法。

又包含两相构造、三相构造及带断相维护几种构造办法。

/viewDiary.html?ownerid=18161&id=113641热继电器选型及整定原则热继电器是电流通过发热元件产生热量，使检测元件受热弯曲而推动机构动作的一种继电器。

由于热继电器中发热元件的发热惯性，在电路中不能做瞬时过载保护和短路保护。

它主要用于电动机的过载保护、断相保护和三相电流不平衡运行的保护及其它电气设备状态的控制。

一、热继电器的工作原理及结构：1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。

为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

显然，热继电器在电路中是做三相交流电动机的过载保护用。

但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

因此，它不同于过电流继电器和熔断器。

按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。

三相式热继电器常用于三相交流电动机，做过载保护。

按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。

2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。

这种关系称为电动机的过载特性。

当电动机运行中出现过载电流时，必将引起绕组发热。

根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论。

根据这个结论，可以得出电动机的过载特性，具有反时限特性，如图l中曲线1所示。

图1：电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。

接触器的选用1、选型原则：1）持续运行的设备。

接触器按67-75%算,即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

2）间断运行的设备。

接触器按80%算,即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

3）反复短时工作的设备。

接触器按116-120%算，100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。

还要考虑工作环境和接触器的结构形式。

2、型号举例：3TF55 11-0XM0注：3TF没有什么实际意义。

只是代表了一个系列-3TF标准型接触器3TF52 11-0XM0（3TF）标准型接触器（55）工作电流300A（11）1个常开触点，1个常闭触点（0X）交流线圈（M0）交流50HZ 220V热过载继电器的选用1、选型原则长期稳定工作的电动机可以取过载继电器额定电流的0.95~1.05倍或中间值等于电机的额定电流2、热继电器类型3UA/3RU为双金属片式热过载继电器，3RB20/21/22为电子式过载继电器，额定电流范围：3UA：0.1-400A；3RU：0.11-100A；3RB20/21：0.1-600A 3RB22：0.3-820A，选中间值等于电机的额定电流3、型号举例：3UA6640-3C具体选型过程：因为电动机的额定电流为201A,所以根据选型手册选用额定电流为160-250A的3UA6640-3C热继电器熔断器的选用1、选型原则（1）熔断器的使用场合为照明电路、电动机的保护回路、可控硅原件等，本实验台熔断器需要用来对电动机进行保护，单台直接起动电动机熔体额定电流＝(1.5～2.5)×电动机额定电流。

（2）电网配电一般用刀型触头熔断器；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器。

本实验台对电机进行保护。

（3）熔断器的最大分断能力应大于被保护线路上的最大短路电流。

热继电器的结构及工作原理李银川（洛阳建专）热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。

电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。

若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。

所以，这种过载是电动机不能承受的。

热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。

热继电器工作原理示意图如图1图1 热继电器工作原理示意图1——热元件，2——双金属片，3——导板，4——触点热继电器的结构如图2所示。

图1 热继电器结构示意图图中：1——电流调节凸轮，2——片簧（2a，2b），3——手动复位按钮，4——弓簧片，5——主金属片，6——外导板，7——内导板，8——常闭静触点，9——动触点，10——杠杆，11——常开静触点（复位调节螺钉），12——补偿双金属片，13——推杆，14——连杆，15——压簧使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。

若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。

热继电器的选择原则热继电器是一种常用的电器元件，广泛应用于各种电气控制系统中。

在选择热继电器时，需要考虑多个因素，以确保其能够满足实际应用的要求。

本文将介绍热继电器的选择原则，帮助读者更好地了解热继电器的选型方法。

1. 电流负载能力热继电器的电流负载能力是选择时需要考虑的最重要因素之一。

在选择热继电器时，需要根据实际负载电流来确定所需的额定电流值。

如果负载电流超过了热继电器的额定电流值，就会导致热继电器过载，甚至损坏。

因此，在选择热继电器时，需要确保其额定电流值大于或等于实际负载电流。

2. 工作电压范围热继电器的工作电压范围也是选择时需要考虑的因素之一。

在选择热继电器时，需要根据实际工作电压来确定所需的额定电压值。

如果工作电压超过了热继电器的额定电压值，就会导致热继电器无法正常工作，甚至损坏。

因此，在选择热继电器时，需要确保其额定电压值大于或等于实际工作电压。

3. 动作温度范围热继电器的动作温度范围也是选择时需要考虑的因素之一。

在选择热继电器时，需要根据实际工作环境的温度来确定所需的动作温度范围。

如果热继电器的动作温度范围不符合实际工作环境的要求，就会导致热继电器无法正常工作，甚至损坏。

因此，在选择热继电器时，需要确保其动作温度范围符合实际工作环境的要求。

4. 动作时间热继电器的动作时间也是选择时需要考虑的因素之一。

在选择热继电器时，需要根据实际应用的要求来确定所需的动作时间。

如果热继电器的动作时间过长或过短，就会导致控制系统无法正常工作，甚至损坏。

因此，在选择热继电器时，需要确保其动作时间符合实际应用的要求。

5. 绝缘等级热继电器的绝缘等级也是选择时需要考虑的因素之一。

在选择热继电器时，需要根据实际应用的要求来确定所需的绝缘等级。

如果热继电器的绝缘等级不符合实际应用的要求，就会导致电气安全问题。

因此，在选择热继电器时，需要确保其绝缘等级符合实际应用的要求。

6. 可靠性热继电器的可靠性也是选择时需要考虑的因素之一。

热继电器的选型及整定原则热继电器主要用于爱护电动机的过载，为了保证电动机能够得到既必要又充分的过载爱护，就必需全面了解电动机的性能，并给其配以合适的热继电器，进行必要的整定。

一般涉及到电动机的状况有工作环境、起动电流、负载性质、工作制、允许的过载力量等。

原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和起动的瞬间，热继电器应不受影响(不动作)。

热继电器的正确选用．与电动机的工作制有亲密关系。

当热继电器用以爱护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。

例如，热继电器的整定值可等于0.95—1.05倍电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

当热继电器用以爱护反复短时工作制的电动机时，热继电器仅有肯定范围的适应性。

假如每小时操作次数许多，就要选用带速饱和电流互感器的热继电器。

对于正反转相通断频繁的特别工作制电动机，不宜采纳热继电器作为过载爱护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来爱护。

详细原则如下：1．热继电器类型选择：热继电器从结构型式上可分为两极式和三极式。

三极式中又分为带断相爱护和不带断相爱护，主要应依据被爱护电动机的定子接线状况选择。

当电动机定子绕组为三角形接法时，必需采纳三极式带断相爱护的热继电器（缘由详见本文一、2之3））；对于星形接法的电动机，一般采纳不带断相爱护的热继电器。

由于一般电动机采纳星形接法时都不带中线，热继电器用两极式或三极式都可以。

但若电动机定于绕组采纳带中线的星形接法时，热继电器肯定要选用三极式。

另外，一般轻载起动、长期工作的电动机或间断长期工作的电动机，宜选择二相结构的热继电器；当电动机的电流电压均衡性较差、工作环境恶劣或较少有人看管时，可选用三相结构的热继电器。

2．热继电器额定电流的选择：1）保证电动机正常运行及起动：在正常起动的起动电流和起动时间、非频繁起动的场合，必需保证电动机的起动不致使热继电器误动。
