最新过程设备设计试题(附答案)

过程设备设计答案（简答题和计算题）1.压力容器导言思考题1.压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。

筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。

封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。

密封装置的作用：保证承压容器不泄漏。

开孔接管的作用：满足工艺要求和检修需要。

支座的作用：支承并把压力容器固定在基础上。

安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

2.介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。

如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如内部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；内部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。

易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。

如Q235-A·F 不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。

3.《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

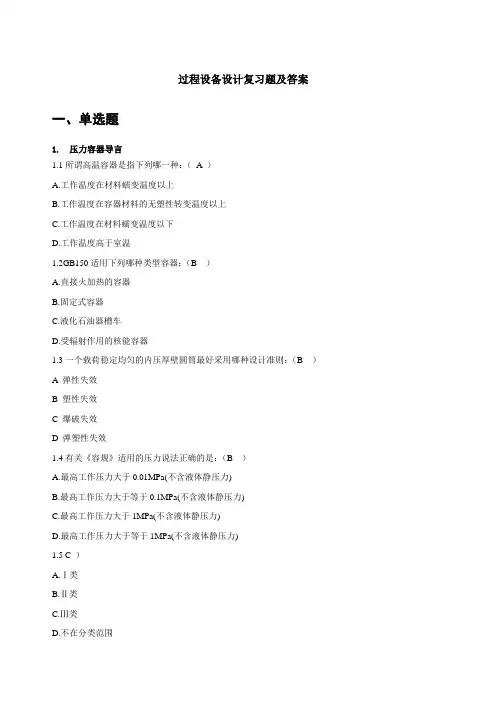

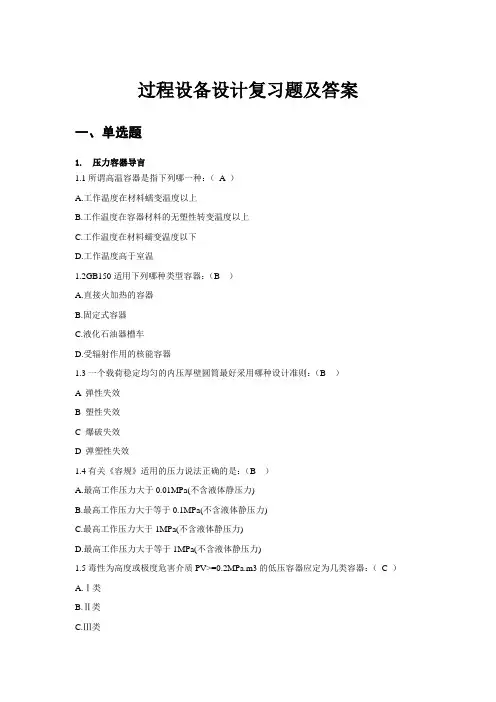

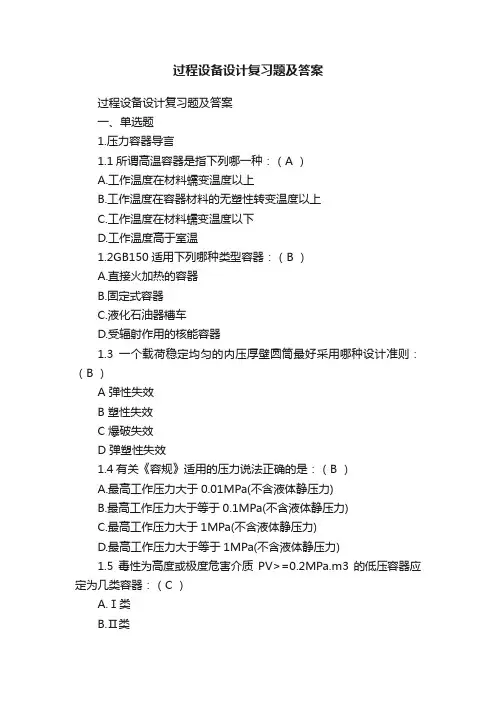

过程设备设计复习题及答案过程设备设计复习题及答案一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：（C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<0.1mg/m3B.0.1~<1.0mg/m3C.1.0~<10mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A ）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C ）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

过程设备设计复习题及答案一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：（C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<0.1mg/m3B.0.1~<1.0mg/m3C.1.0~<10mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A ）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C ）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

过程设备设计期末考卷一、选择题（每题2分，共20分）1. 过程设备设计的主要目的是（）。

A. 提高设备性能B. 降低生产成本C. 保证设备安全D. 满足生产工艺要求2. 下列哪种设备不属于过程设备？（）A. 反应釜B. 蒸馏塔C. 风机D. 泵3. 过程设备设计的基本原则不包括（）。

A. 安全性B. 可靠性C. 经济性D. 实用性A. 生产能力B. 操作压力C. 设备材质D. 设备形状5. 下列哪种设备适用于高温、高压工况？（）A. 球罐B. 圆柱形储罐C. 立式储罐D. 卧式储罐6. 过程设备设计中，下列哪种应力属于一次应力？（）A. 温差应力B. 外压应力C. 重力应力D. 装饰应力A. GB 150B. ASMEC. JB 4732D. API8. 在过程设备设计中，下列哪种因素对设备的疲劳寿命影响最大？（）A. 材料性能B. 设备尺寸C. 工作温度D. 工作压力9. 下列哪种设备密封形式适用于有毒、易燃介质？（）A. 填料密封B. 垫片密封C. 橡胶密封D. 齿轮密封10. 过程设备设计中，下列哪种结构不利于设备的散热？（）A. 折流板B. 挡板C. 支承D. 拉杆二、填空题（每题2分，共20分）1. 过程设备设计的主要内容包括：____、____、____、____和____。

2. 压力容器的设计压力分为三个等级：____、____和____。

3. 设备的公称直径是指____的直径。

4. 过程设备设计中，常用的焊接方法有：____、____、____和____。

5. 在设备设计中，为了保证设备的强度和稳定性，通常需要对____、____、____和____等部位进行加强。

6. 设备的腐蚀裕量应根据____、____和____等因素确定。

7. 过程设备设计中，常用的法兰标准有：____、____和____。

8. 设备的绝热层分为____、____和____三个等级。

9. 设备的抗震设计应考虑____、____和____等因素。

2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（B ）A.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比2．压力容器应力分析2.1 为降低局部应力，下列结构设计合理的是：（ ABCD）A. 减少两联接件的刚度差B. 尽量采用圆弧过度C. 局部区域补强D. 选择合理的开孔方位2.2 承受内压的薄椭球壳应力的大小与哪些因素有关：（ ABC）A.内压的大小B.球壳的壁厚C.长短轴之比D.球壳的材料2.3 下列哪些是较常用的实验应力分析方法：（ AC）A.电测法B.差分法C.光弹性法D.破坏实验2.4 深水容器由于长期工作于水底并承受较大的外压，常会出现以下几种失效方式：（ ABC）A.腐蚀B.泄露C.失稳D.脆性断裂2.5 不同结构组合壳的连接边缘处存在有边缘应力，边缘应力的特性有：（AC ）A.局部性B.均匀性C.自限性D.连续性2.6内压作用下，下列关于单层厚壁圆筒中应力分部规律的表述正确的有：（ ACD ）A.周向应力及轴向应力均为拉应力，径向应力为压应力。

过程设备设计复习题及答案一、单选题1.压力容器导言所谓高温容器是指下列哪一种: （A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温GB150适用下列哪种类型容器: （B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则: （B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效有关《容规》适用的压力说法正确的是: （B ）A.最高工作压力大于(不含液体静压力)B.最高工作压力大于等于(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)毒性为高度或极度危害介质PV>=的低压容器应定为几类容器: （C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围影响过程设备安全可靠性的因素主要有: 材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是: （ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力毒性为中度危害的化学介质最高容许质量浓度为: （B ）A.<m3m3内压容器中, 设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器2.下列属于分离压力容器的是: （ C ）3. A.蒸压釜 B.蒸发器4. C.干燥塔 D.合成塔5.压力容器应力分析在厚壁圆筒中, 如果由内压引起的应力与温差所引起的热应力同时存在, 下列说法正确的是: （D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化, 而外壁应力得到改善D.内加热情况下内壁应力得到改善, 而外壁应力有所恶化通过对最大挠度和最大应力的比较, 下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板下列有关受均布外压作用圆筒的失稳情况的叙述, 错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构, 对内筒施加外压C.自增强处理D.采用分析设计的方法下列有关不连续应力的叙述, 错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感下列关于局部载荷说法正确的是：（B ）A.对管道设备附件设置支架, 会增加附件对壳体的影响B.对接管附件加设热补偿元件, 无明显意义C.压力容器制造中出现的缺陷, 会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系外压的短圆筒, 失稳时, 出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个下列关于薄壳应力分析中应用的假设, 错误的是：（D ）A.假设壳体材料连续, 均匀, 各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压6.关于薄圆平板的应力特点, 下列表述错误的是：（B ）7. A.板内为二向应力, 切应力可予以忽略 B.正应力沿板厚分布均匀8. C.应力沿半径分布与周边支承方式有关 D.最大弯曲应力与（R/t）的平方成正比9.压力容器材料及环境和时间对其性能的影响在压力容器制造过程中应用最广的焊接方法是: （A ）A.熔焊B.压焊C.钎焊D.点焊一般高压容器的平盖制造用的钢材是: （C ）A.钢板B.钢管C.锻件D.铸件在焊接中力学性能得到明显改善, 是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构, 不允许产生未熔透缺陷B.尽量采用全熔透的结构, 不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料下列焊接接头中可能出现的缺陷, 最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透下列金属会产生低温变脆的是: （B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢磁粉检测属于: （D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

过程设备考试题及答案一、单项选择题（每题2分，共20分）1. 过程设备中，用于控制流体流动的设备是（）。

A. 泵B. 压缩机C. 阀门D. 换热器答案：C2. 以下哪项不是过程设备的基本组成部分？（）A. 容器B. 管道C. 传感器D. 计算机答案：D3. 过程控制中，用于测量温度的传感器类型是（）。

A. 压力传感器B. 流量传感器C. 温度传感器D. 液位传感器答案：C4. 在过程设备中，用于分离气体和液体的设备是（）。

A. 过滤器B. 干燥器C. 分离器D. 蒸发器5. 过程设备中，用于储存液体的设备是（）。

A. 反应器B. 塔C. 储罐D. 换热器答案：C6. 以下哪项是过程设备中常见的腐蚀类型？（）A. 化学腐蚀B. 物理腐蚀C. 机械腐蚀D. 热腐蚀答案：A7. 过程设备中，用于控制压力的设备是（）。

A. 泵B. 压缩机C. 压力控制器D. 流量控制器答案：C8. 过程设备中，用于测量流量的设备是（）。

A. 压力表B. 温度计C. 流量计D. 液位计答案：C9. 以下哪项不是过程设备的设计要求？（）B. 经济性C. 美观性D. 可靠性答案：C10. 过程设备中，用于控制液位的设备是（）。

A. 泵B. 压缩机C. 液位控制器D. 换热器答案：C二、多项选择题（每题3分，共15分）1. 过程设备中，以下哪些设备用于流体输送？（）A. 泵B. 压缩机C. 阀门D. 储罐答案：A、B2. 过程设备中，以下哪些设备用于流体的储存？（）A. 储罐B. 塔C. 反应器D. 管道答案：A3. 过程设备中，以下哪些传感器用于测量流体参数？（）A. 压力传感器B. 流量传感器C. 温度传感器D. 液位传感器答案：A、B、C、D4. 过程设备中，以下哪些设备用于流体的分离？（）A. 过滤器B. 干燥器C. 分离器D. 蒸发器答案：A、C5. 过程设备中，以下哪些设备用于流体的加热或冷却？（）A. 反应器B. 塔C. 换热器D. 储罐答案：C三、判断题（每题1分，共10分）1. 过程设备的设计必须考虑材料的耐腐蚀性。

过程设备设计复习题及答案一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5 C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<0.1mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A ）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C ）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

过程设备设计复习题及答案6——8（最终版）第一篇：过程设备设计复习题及答案6——8（最终版）过程设备设计复习题及答案换热设备6.1根据结构来分，下面各项中那个不属于管壳式换热器：（B）A.固定管板式换热器B.蓄热式换热器C.浮头式换热器D.U形管式换热器6.2常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（C）A.直接接触式换热器B.蓄热式换热器C.间壁式换热器D.中间载热体式换热器6.3下面那种类型的换热器不是利用管程和壳程来进行传热的：（B）A.蛇管式换热器B.套管式换热器C.管壳式换热器D.缠绕管式换热器6.4下列关于管式换热器的描述中，错误的是：（C）A.在高温、高压和大型换热器中，管式换热器仍占绝对优势，是目前使用最广泛的一类换热器。

B.蛇管式换热器是管式换热器的一种，它由金属或者非金属的管子组成，按需要弯曲成所需的形状。

C.套管式换热器单位传热面的金属消耗量小，检测、清洗和拆卸都较为容易。

D.套管式换热器一般适用于高温、高压、小流量流体和所需要的传热面积不大的场合。

6.5下列措施中，不能起到换热器的防振效果的有：（A）A.增加壳程数量或降低横流速度。

B.改变管子的固有频率。

C.在壳程插入平行于管子轴线的纵向隔板或多孔板。

D.在管子的外边面沿周向缠绕金属丝或沿轴向安装金属条。

6.1 按照换热设备热传递原理或传递方式进行分类可以分为以下几种主要形式：（ABC）A.直接接触式换热器B.蓄热式换热器C.间壁式换热器 D.管式换热器6.2 下面属于管壳式换热器结构的有：（ABCD）A.换热管 B.管板C.管箱D.壳体6.3 引起流体诱导振动的原因有：（ACD）A.卡曼漩涡B.流体密度过大 C.流体弹性扰动 D.流体流速过快6.4 传热强化的措施有：（BCD）A.提高流量 B.增加平均传热温差C.扩大传热面积D.提高传热系数6.5 下列关于管壳式换热器的描述中，错误的是：（CD）A.管壳式换热器结构简单、紧凑、能承受较高的压力。

过程设备设计复习题及答案一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：（C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<0.1mg/m3B.0.1~<1.0mg/m3C.1.0~<10mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A ）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C ）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。
