过程设备设计（第二版）1.压力容器导言思考题1.压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。
筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。
封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。
密封装置的作用：保证承压容器不泄漏。
开孔接管的作用：满足工艺要求和检修需要。

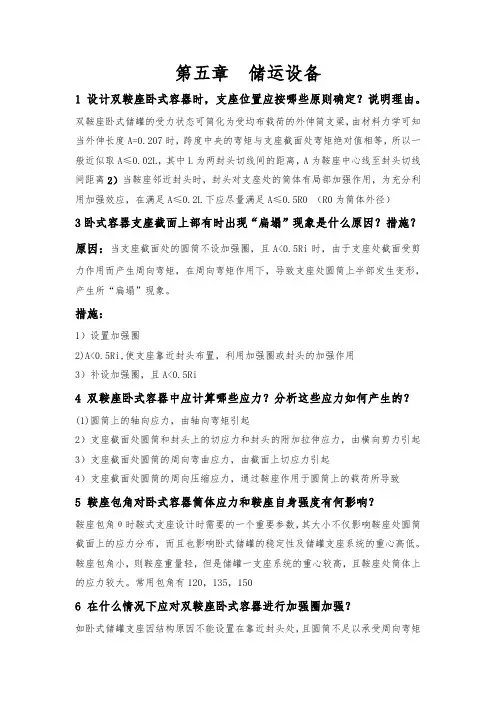

支座的作用：支承并把压力容器固定在基础上。
安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

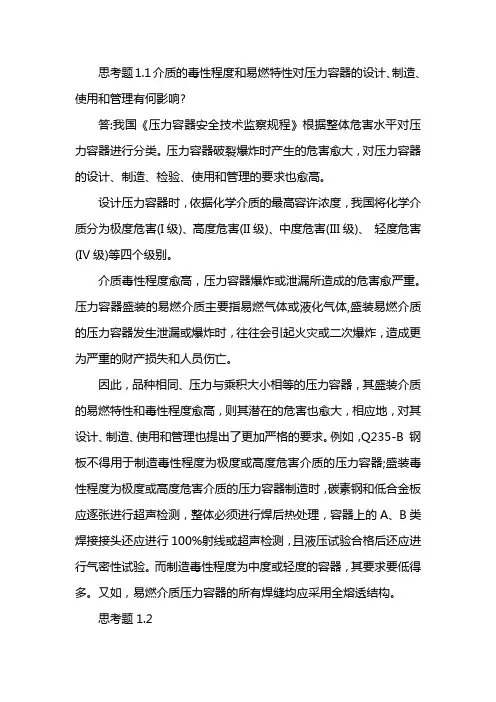

2.介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。
如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。
而制造毒性程度为中度或轻度的容器，其要求要低得多。
毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。
易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。
如Q235-A·F不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。
3.《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。
4.《压力容器安全技术监察规程》与GB150的适用围是否相同？为什么？答：不相同。
《压力容器安全技术监察规程》的适用围：○1最高工作压力≥0.1MPa（不含液体静压力）；○2直径（非圆形截面指其最大尺寸）≥0.15m，且容积≥0.025m3；○3盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。
GB150的适用围：○10.1MPa≤p≤35MPa，真空度不低于0.02MPa；○2按钢材允许的使用温度确定（最高为700℃，最低为-196℃）；○3对介质不限；○4弹性失效设计准则和失稳失效设计准则；○5以材料力学、板壳理论公式为基础，并引入应力增大系数和形状系数；○6最大应力理论；○7不适用疲劳分析容器。
GB150是压力容器标准是设计、制造压力容器产品的依据；《压力容器安全技术监察规程》是政府对压力容实施安全技术监督和管理的依据，属技术法规畴。
5.GB150、JB4732和JB/T4735三个标准有何不同？它们的适用围是什么？答：/T4735《钢制焊接常压容器》与GB150《钢制压力容器》属于常规设计标准；JB4732《钢制压力容器—分析设计标准》是分析设计标准。
/T4735与GB150及JB4732没有相互覆盖围，但GB150与JB4732相互覆盖围较广。
GB150的适用围：○1设计压力为0.1MPa≤p≤35MPa，真空度不低于0.02MPa；○2设计温度为按钢材允许的使用温度确定（最高为700℃，最低为-196℃）；○3对介质不限；○4采用弹性失效设计准则和失稳失效设计准则；○5应力分析方法以材料力学、板壳理论公式为基础，并引入应力增大系数和形状系数；○6采用最大应力理论；○7不适用疲劳分析容器。
JB4732的适用围：○1设计压力为0.1MPa≤p<100MPa，真空度不低于0.02MPa；○2设计温度为低于以钢材蠕变控制其设计应力强度的相应温度（最高为475℃）；○3对介质不限；○4采用塑性失效设计准则、失稳失效设计准则和疲劳失效设计准则，局部应力用极限分析和安定性分析结果来评定；○5应力分析方法是弹性有限元法、塑性分析、弹性理论和板壳理论公式、实验应力分析；○6采用切应力理论；○7适用疲劳分析容器，有免除条件。
/T4735的适用围：○1设计压力为-0.02MPa≤p<0.1MPa；○2设计温度为大于-20～350℃(奥氏体高合金钢制容器和设计温度低于-20℃,但满足低温低应力工况,且调整后的设计温度高于-20℃的容器不受此限制)；○3不适用于盛装高度毒性或极度危害的介质的容器；○4采用弹性失效设计准则和失稳失效设计准则；○5应力分析方法以材料力学、板壳理论公式为基础，并引入应力增大系数和形状系数；○6采用最大应力理论；○7不适用疲劳分析容器。
2.压力容器应力分析思考题1. 一壳体成为回转薄壳轴对称问题的条件是什么?答：几何形状、承受载荷、边界支承、材料性质均对旋转轴对称。
2. 推导无力矩理论的基本方程时，在微元截取时，能否采用两个相邻的垂直于轴线的横截面代替教材中与经线垂直、同壳体正交的圆锥面？为什么？ 答：不能。
如果采用两个相邻的垂直于轴线的横截面代替教材中与经线垂直、同壳体正交的圆锥面，这两截面与壳体的两表面相交后得到的两壳体表面间的距离大于实际壳体厚度，不是实际壳体厚度。
建立的平衡方程的力与这两截面正交，而不是与正交壳体两表面的平面正交，在该截面上存在正应力和剪应力，而不是只有正应力，使问题复杂化。
3. 试分析标准椭圆形封头采用长短轴之比a/b=2的原因。
答：a/b=2时，椭圆形封头中的最大压应力和最大拉应力相等，使椭圆形封头在同样壁厚的情况下承受的压力最大，因此GB150称这种椭圆形封头为标准椭圆形封头4. 何谓回转壳的不连续效应？不连续应力有哪些特征，其中β与 两个参数的物理意义是什么？ 答：回转壳的不连续效应：附加力和力矩产生的变形在组合壳连接处附近较大，很快变小，对应的边缘应力也由较高值很快衰减下来，称为“不连续效应”或“边缘效应”。
不连续应力有两个特征：局部性和自限性。
局部性：从边缘力引起的应力的表达式可见，这些应力是的函数随着距连接处距离的增大，很快衰减至0。
不自限性：连续应力是由于毗邻壳体，在连接处的薄膜变形不相等，两壳体连接边缘的变形受到弹性约束所致，对于用塑性材料制造的壳体，当连接边缘的局部产生塑性变形，弹性约束开始缓解，变形不会连续发展，不连续应力也自动限制，这种性质称为不连续应力的自限性。
β的物理意义：()Rt4213μβ-=反映了材料性能和壳体几何尺寸对边缘效应影响围。
该值越大，边缘效应影响围越小。
Rt 的物理意义：该值与边缘效应影响围的大小成正比。
反映边缘效应影响围的大小。
5. 单层厚壁圆筒承受压时，其应力分布有哪些特征？当承受压很高时，能否仅用增加壁厚来提高承载能力，为什么？答：应力分布的特征：○1周向应力σθ及轴向应力σz 均为拉应力（正值），径向应力σr 为压应力（负值）。
xe β-Rt在数值上有如下规律：壁周向应力σθ有最大值，其值为：1122max-+=K K p i θσ，而在外壁处减至最小，其值为122min -=K p iθσ，外壁σθ之差为p i ；径向应力壁处为-p i ，随着r 增加，径向应力绝对值逐渐减小，在外壁处σr =0。
○2轴向应力为一常量，沿壁厚均匀分布，且为周向应力与径向应力和的一半，即2θσσσ+=r z 。
○3除σz 外，其他应力沿厚度的不均匀程度与径比K 值有关。
不能用增加壁厚来提高承载能力。
因壁周向应力σθ有最大值，其值为：1122max-+=K K p i θσ，随K 值增加，分子和分母值都增加，当径比大到一定程度后，用增加壁厚的方法降低壁中应力的效果不明显。
6. 单层厚壁圆筒同时承受压p i 与外压p o 用时，能否用压差oi p p p -=∆代入仅受压或仅受外压的厚壁圆筒筒壁应力计算式来计算筒壁应力？为什么？ 答：不能。
从Lam è公式()()220200222202020220200222202020********1i i i z i i i i i i i i i i i i r R R R p R p r R R R R p p R R R p R p r R R R R p p R R R p R p --=--+--=-----=σσσθ 可以看出各应力分量的第一项与压力和外压力成正比，并不是与oi p p p -=∆成正比。
而径向应力与周向应力的第二项与oi p p p -=∆成正比。
因而不能用oi p p p -=∆表示。
7. 单层厚壁圆筒在压与温差同时作用时，其综合应力沿壁厚如何分布？筒壁屈服发生在何处？为什么？答：单层厚壁圆筒在压与温差同时作用时，其综合应力沿壁厚分布情况题图。
压加热时，综合应力的最大值为周向应力，在外壁，为拉伸应力；轴向应力的最大值也在外壁，也是拉伸应力，比周向应力值小；径向应力的最大值在外壁，等于0。
压外加热，综合应力的最大值为周向应力，在壁，为拉伸应力；轴向思考题7图应力的最大值也在壁，也是拉伸应力，比周向应力值小；径向应力的最大值在壁，是压应力。
筒壁屈服发生在：压加热时，在外壁；压外加热时，在壁。
是因为在上述两种情况下的应力值最大。
8. 为什么厚壁圆筒微元体的平衡方程dr d rrr σσσθ=-，在弹塑性应力分析中同样适用？答：因平衡方程的建立与材料性质无关，只要弹性和弹塑性情况下的其它假定条件一致，建立的平衡方程完全相同。
9. 一厚壁圆筒，两端封闭且能可靠地承受轴向力，试问轴向、环向、径向三应力之关系式2θσσσ+=r z ，对于理想弹塑性材料，在弹性、塑性阶段是否都成立，为什么？ 答：对于理想弹塑性材料，在弹性、塑性阶段都成立。
在弹性阶段成立在教材中已经有推导过程，该式是成立的。
由拉美公式可见，成立的原因是轴向、环向、径向三应力随外压力变化，三个主应力方向始终不变，三个主应力的大小按同一比例变化，由式2θσσσ+=r z 可见，该式成立。
对理想弹塑性材料，从弹性段进入塑性段，在保持加载的情况下，三个主应力方向保持不变，三个主应力的大小仍按同一比例变化，符合简单加载条件，根据塑性力学理论，可用全量理论求解，上式仍成立。
10. 有两个厚壁圆筒，一个是单层，另一个是多层圆筒，二者径比K 和材料相同，试问这两个厚壁圆筒的爆破压力是否相同？为什么？答：从爆破压力计算公式看，理论上相同，但实际情况下一般不相同。
爆破压力计算公式中没有考虑圆筒焊接的焊缝区材料性能下降的影响。
单层圆筒在厚壁情况下，有较深的轴向焊缝和环向焊缝，这两焊缝的焊接热影响区的材料性能变劣，不易保证与母材一致，使承载能力下降。
